低压配电线路中的电压损失刘延进蓝天环保设备工程公司简小成中国美院风景建筑设计研究院根据《低压配电设计规范》，选择电线或电缆截面应符合下列要求：1.线路电压损失应满足用电设备正常工作及起动时端电压的要求；2.按敷设方式及环境条件确定的导线载流量，不应小于计算电流；3.导体应满足动稳定和热稳定的要求；4.导体最小截面应满足机械强度的要求。

一般情况下，哪些低压配电线路的电压损失是必须计算的呢？现分类阐述如下。

一、380/220V线路电压损失：对于380/220V的三相平衡负荷线路，当负荷为终端负荷时，其电压损失用电流矩（A*Km）表示为：%*I*LΔU%=ΔUa当为多个负荷时，电压损失用电流矩（A*Km）表示为：ΔU%=ΣΔU%*I*La式中：ΔU%——线路电压损失百分数，％;ΔU%——三相线路每1安·公里的电压损失百分数，％/A·Km;aI——负荷计算电流，A;L——线路长度，Km;对于相电压为220V的单相负荷线路，当负荷为终端负荷时，其电压损失用电流矩（A*Km）表示为：%*I*LΔU%=2ΔUa现以辐照交联聚乙烯绝缘电力电缆（YJV）为例，对不同截面的380/220V三相平衡终端负荷线路进行电压损失值校验。

（GB50052）《民用建筑电气设计规范》（JGJ/T1）第3.33条、《供配电系统设计规范》第4.04条规定了各种情况下设备的电压损失允许值，现以通常情况取ΔU%＝±5％。

根据《民用建筑电气设计规范》（JGJ/T16）8.4节表8.4.5.1-1，当实际环境温度取350C时，温度载流量校正系数取0.91（载流量计算条件：线芯长期工作温度为900C，环境温度为250C）；根据表8.4.5.4，设共有12根电缆并列敷设，S（电缆中心距）＝2d（电缆外径），则并列敷设载流量校正系数取值为0.8。

表一：综合以上系数取值，则载流量校正系数为0.73，取COS Φ=0.8，电压损失值校验结果见表一。

线路电压损失计算实例线路电压损失指的是输电线路中电压在输送过程中损失的现象。

电压损失的发生主要是由于线路电阻、电感和电容等因素引起的。

电压损失会直接影响到远端用户的供电质量和电能损耗。

因此，对于电力系统来说，准确计算线路电压损失非常重要。

下面我们以一个实际的输电线路来展示如何计算电压损失。

假设我们有一条长度为100公里的输电线路，导线直径为1.5厘米，电阻率为1.72*10^-8Ω·m，可以算出该线路单位长度的电阻为：R = ρ * (l / A) = 1.72*10^-8 * (100 / (π * (0.0075)^2)) = 0.377 Ω/km接下来，我们需要计算该输电线路的电感和电容。

电感是由于电流在导线中产生的磁场引起的，因此可以通过电流和导线几何形状计算出来。

假设这条输电线路的电流为100安培，导线间距为1米，可以采用以下公式计算电感：L=(μ0*μr*N^2*A)/(2*π*h)=(4π*10^-7*N^2*A)/h其中，μ0是真空中的磁导率（4π*10^-7H/m），μr是导线材料的相对磁导率，N是线圈的匝数，A是导线横截面积，h是导线的长度。

假设导线材料的相对磁导率μr为1，导线的匝数N为100，可以计算出电感：L = (4π * 10^-7 * 100^2 * (π * (0.0075)^2)) / 1 = 0.0094 H/km接下来，我们需要计算电容。

电容是由于导线之间的绝缘介质形成的电场引起的。

假设这条输电线路的导线间距为1米，并且绝缘介质的相对介电常数εr为2.3，可以采用以下公式计算电容：C = (ε0 * εr * A) / h = (8.854 * 10^-12 * 2.3 * (π *(0.0075)^2)) / 1 = 5.82 * 10^-11 F/km现在我们已经获得了输电线路的电阻、电感和电容值，可以计算该线路的电压损失了。

电压损失可以通过以下公式计算：Vloss = I^2 * R + ω^2 * L * I^2 + (1 / (ω * C))^2 * I^2其中，Vloss是电压损失，I是电流，R是电阻，L是电感，C是电容，ω是角频率。

三相交流输电线路功率损失、电能损失、电压损失计算编李叔昆日15月1年2013．目录1.功率损失计算2.电能损失计算3.电压损失计算三相输电线路的功率关系视在功率 S＝√3·UIUICOSФ3·有功功率P＝√Ф·UIsin3Q 无功功率＝√1.功率损失计算输电线路的等值电路P2-jQ2P-jQ PP1-jQ1 ′-jQ′R+jX-jB/22 322/U×(P+Q10)RP有功功率损失Δ＝-32 10×＝3IR2223 /U×+Q＝无功功率损失ΔQ(P)X10-32 3I＝10X×式中ΔP－有功功率损失，Kw;ΔQ－无功功率损失，kvar;P－输送的有功功率，MW;Q－输送的无功功率，Mvar;R－线路电阻，Ω；X－线路电抗，Ω；U－线路额定电压，Kv；B－线路电纳，莫；I－线电流，A;COSФ-线路功率因数。

一般35kV及以上线路为0.90～0.952.电能损失计算线路的电能损失ΔA＝ΔP×τΔA－电能损失，Kw·h/年;ΔP－有功功率损失，kW;τ－损耗小时数/年，h。

根据最大负荷利用小时数和线路功率因数查下表。

电价一般按0.30元计电能损失费$＝ΔA×电价最大负荷利用小时数Tmax与损耗小时数的关系表3.电压损失计算一、计算电压降的公式《10kV及以下架空配电线路设计技术规程》规定：10kV线路末端的允许电压降为5％。

1kV以下线路末端的允许电压降为4％。

发电厂和变电所110~35kV母线，正常运行时为系统额定电压的-3%~+7%，事故时为±10%。

发电厂和变电所220kV母线，正常运行时为系统额定电压的0~+10%，事故时为-5%~ +10%。

式中△U－电压降(kV)；r－导线交流电阻（欧/km）；0x－导线电抗（欧/km）；0；ф－功率因数角（度）．）；P－线路输送功率（MW; km）L－线路长度（ (kV)。

低压380／220V架空线路电压损失的估算计算低压380／220V供电线路的电压损失，就能够分析供电线路的供电能力和检查线路的供电质量；同时还可以根据电压损失求算导线的截面积。

低压380／220V架空线路一般输送距离较短，负荷功率不大。

即由于导线截面积小，线间距离小，感抗起的作用小。

因此，低压架空线路电压损失可用下式进行估算：△U％=PL×100％ CA式中 P——线路输送的有功功率，kw；A——线路导线截面，mm；L——线路输距，hm； 2筑龙网 W 计算低压线路电压损失公式中常数C值 WWc——常数，不同系数、线材有不同的c值，见表 .ZHULONG.COM常见低压线路电压损失的估算公式为：658IphL×10−3PL≈13IphL/A×103 (3—143) ×100％= △U3+N％=50A50A220IphL×10−3PL △U1+N％=≈26IphL/A×103。

(3—144) ×100％=8.4A8.4A式中△U3+N％——三相四线制380／220V线路电压损失百分数；△U1+N％——单相220V线路电压损失百分数；Iph——测得相线的电流，A。

经验公式(3—142)、(3—143)、(3—144)都是针对电阻性负荷而言。

对于感性负载，功率因数小于1，压损要比电阻性负载大一些，它与导线截面积大小及线间距离有关。

如前所述：线间距离小，影响小；对于10mm及以下导线影响较小，可以不再考虑。

当cosϕ =0．8时，16mm及以上导线，压损可按cosϕ=1计算出后，再按线号顺序，两个一组增加0．2倍。

即16mm、25mm导线按cosϕ=l算出后，再乘1．2倍；35mm、50mm导线按照cosϕ=1算出后，再乘1．4倍。

依此类推。

222222 NG 从表可知铜、铝导线相同条件下的c值比：线路压损估算公式(3—142)中，c值与压损成反比。

电缆电压损失如何计算_电缆电压损失表
什么是电压损失电压损失是指电路中阻抗元件两端电压的数值差，在工程计算中，电压损失近似取为电压降落的纵分量。

线路的电压损失可以分为两部分：一部分是有功功率在线路电阻R上造成的，其表达式为PR/U，另一部分是由无功电流由线路的电抗引起的，为QX/U。

110千伏及以上线路，X 与R之比约为4～10，所以电抗造成的电压损失占主要部分。

电缆电压损失如何计算1、一般照明回路电压损失计算（供电距离最长的回路）1）B2F 变电所至SOHO办公强电井一般照明配电箱【输入参数】：
线路工作电压U=0.38（kV）
线路密集型母线1600A
计算工作电流Ig=850（A）
线路长度L=0.200（km）
功率因数cosφ=0.85
线路材质：铜
【中间参数】：
电阻r=0.033（Ω/km）
电抗x=0.020（Ω/km）
【计算公式及结果】：
0.38KV-通用线路电压损失为：
ΔU1%=（173/U）*Ig*L*（r*cosφ+x*sinφ）
=（173/（0.38*1000））*850*0.2*（0.033*0.85+0.020*0.53）
=2.99
2）一般照明配电箱至SOHO办公室配电箱：
【输入参数】：。

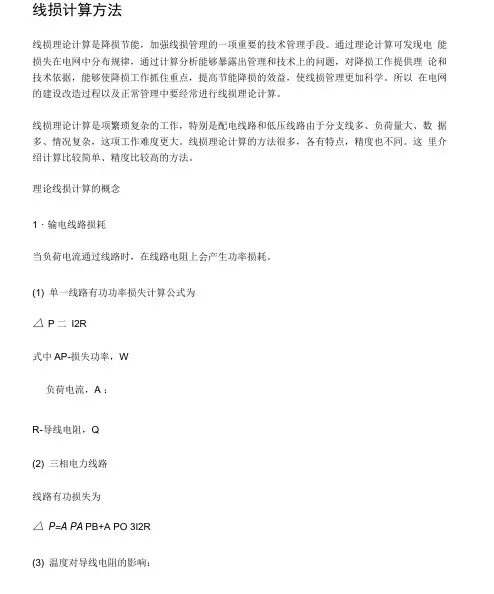

线损计算方法线损理论计算是降损节能，加强线损管理的一项重要的技术管理手段。

通过理论计算可发现电能损失在电网中分布规律，通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。

所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。

线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。

线损理论计算的方法很多，各有特点，精度也不同。

这里介绍计算比较简单、精度比较高的方法。

理论线损计算的概念1・输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。

(1) 单一线路有功功率损失计算公式为△P二I2R式中AP-损失功率，W负荷电流，A ；R-导线电阻，Q(2) 三相电力线路线路有功损失为△P=A PA PB+A PO 3I2R(3) 温度对导线电阻的影响：导线电阻R不是恒定的，衽电源频率一定的情况下，其阻值随导线温度的变化而变化铜铝导线电阻温度系数为a二0.004在有尖的技术手册中给出的是20C时的导线单位长度电阻值。

但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。

为了减化计算，通常把导线电阴分为三个分量考虑：1 ）基本电阻20C时的导线电阻值R20为R20=RL式中R—电线电阻率，Q/km,;L-导线长度，km。

2）温度附加电阻Rt为Rt=a （tP -20） R20式中a-导线温度系数，铜、铝导线a=0・004 ；tP-平均环境温度，C。

3）负载电流附加电阻RI为Rl= R204）线路实际电阻为R=R20+Rt+RI（4）线路电压降AU为△ U=U1 — U2=LZ2 •配电变压器损耗（简称变损）功率△ PB配电变压器分为铁损（空载损耗）和铜损（负载损耗）两部分。

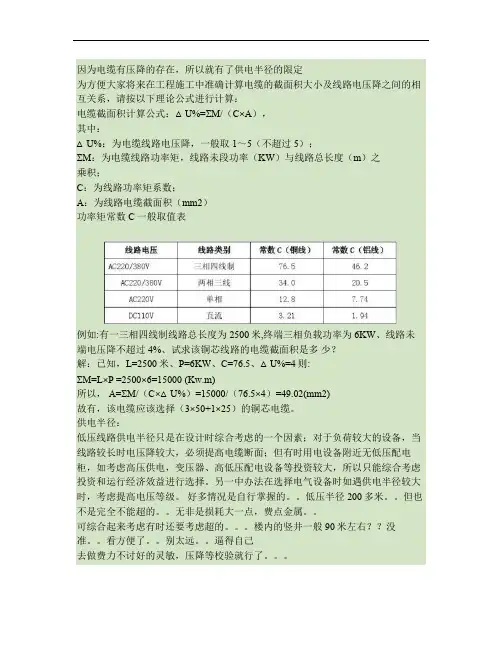

因为电缆有压降的存在，所以就有了供电半径的限定为方便大家将来在工程施工中准确计算电缆的截面积大小及线路电压降之间的相互关系，请按以下理论公式进行计算：电缆截面积计算公式：△U%=ΣM/（C×A），其中：△U%：为电缆线路电压降，一般取1～5（不超过5）；ΣM：为电缆线路功率矩，线路未段功率（KW）与线路总长度（m）之乘积；C：为线路功率矩系数；A：为线路电缆截面积（mm2）功率矩常数C一般取值表例如:有一三相四线制线路总长度为2500米,终端三相负载功率为 6KW、线路未端电压降不超过4%、试求该铜芯线路的电缆截面积是多少？解：已知，L=2500米、P=6KW、C=76.5、△U%=4则:ΣM=L×P =2500×6=15000 (Kw.m)所以，A=ΣM/（C×△U%）=15000/（76.5×4）=49.02(mm2)故有，该电缆应该选择（3×50+1×25）的铜芯电缆。

供电半径：低压线路供电半径只是在设计时综合考虑的一个因素；对于负荷较大的设备，当线路较长时电压降较大，必须提高电缆断面；但有时用电设备附近无低压配电柜，如考虑高压供电，变压器、高低压配电设备等投资较大，所以只能综合考虑投资和运行经济效益进行选择。

另一中办法在选择电气设备时如遇供电半径较大时，考虑提高电压等级。

好多情况是自行掌握的。

低压半径200多米。

但也不是完全不能超的。

无非是损耗大一点，费点金属。

可综合起来考虑有时还要考虑超的。

楼内的竖井一般90米左右？？没准。

看方便了。

别太远。

逼得自己去做费力不讨好的灵敏，压降等校验就行了。

低压配电半径200米左右指的是变电所（二次为380伏）的供电半径，楼内竖井一般以800平方左右设一个，末端箱的配电半径一般30~50米。

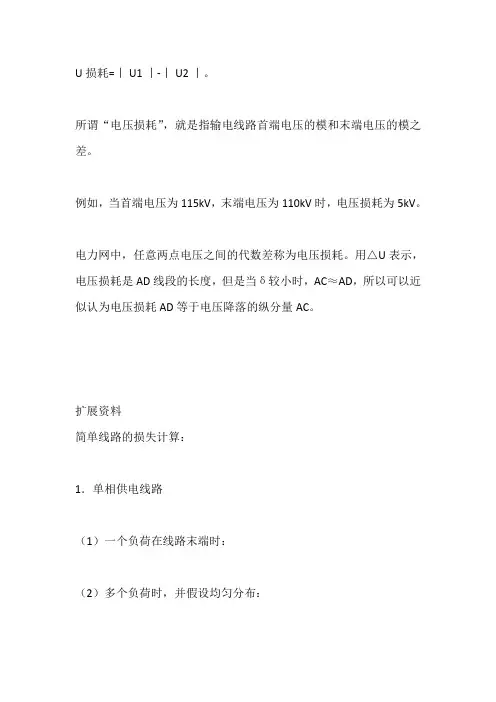

U损耗=丨U1丨-丨U2丨。

所谓“电压损耗”，就是指输电线路首端电压的模和末端电压的模之差。

例如，当首端电压为115kV，末端电压为110kV时，电压损耗为5kV。

电力网中，任意两点电压之间的代数差称为电压损耗。

用△U表示，电压损耗是AD线段的长度，但是当δ较小时，AC≈AD，所以可以近似认为电压损耗AD等于电压降落的纵分量AC。

扩展资料
简单线路的损失计算：
1．单相供电线路
（1）一个负荷在线路末端时：
（2）多个负荷时，并假设均匀分布：
2．3×3供电线路
（1）一个负荷点在线路末端
（2）多个负荷点，假设均匀分布且无大分支线
3．3×4相供电线路
（1）A、B、C三相负载平衡时，零线电流IO=0，计算方法同3×3相线路。

由表6-2可见，当负载不平衡度较小时，a值接近1，电能损失与平衡线路接近，可用平衡
线路的计算方法计算。

4．各参数取值说明
（1）电阻R为线路总长电阻值。

（2）电流为线路首端总电流。

可取平均电流和均方根电流。

取平均电流时，需要用修正系数K进行修正。

平均电流可实测或用电能表所
计电量求得。

（3）在电网规划时，平均电流用配电变压器二次侧额定值，计算最大损耗值，这时K=1。

（4）修正系数K随电流变化而变化，变化越大，K越大；反之就小。

它与负载的性质有关。

由于线路阻抗的存在，因此当负荷电流通过线路时就会产生电压损耗。

所谓电压损耗，是指线路首端线电压和末端线电压的代数差。

为保证供电质量，按规定，高压配电线路（6～10kV）的允许电压损耗不得超过线路额定电压的5％；从配电变压器一次侧出口到用电设备受电端的低压输配电线路的电压损耗，一般不超过设备额定电压（220V、380V）的5%；对视觉要求较高的照明线路，则不得超过其额定电压的2%～3%。

如果线路的电压损耗超过了允许值，则应适当加大导线或电缆的截面，使之满足允许电压损耗的要求。

1.电压损耗的计算公式介绍（1）集中负荷的三相线路电压损耗的计算公式下面以带两个集中负荷的三相线路为例，说明集中负荷的三相线路电压损耗的计算方法。

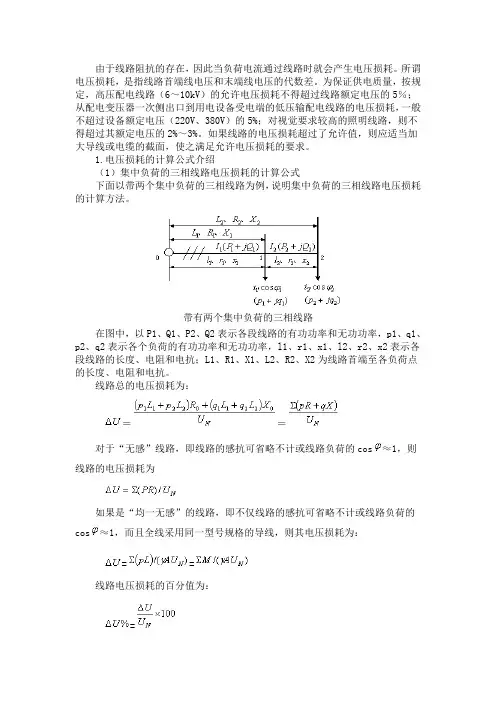

带有两个集中负荷的三相线路在图中，以P1、Q1、P2、Q2表示各段线路的有功功率和无功功率，p1、q1、p2、q2表示各个负荷的有功功率和无功功率，l1、r1、x1、l2、r2、x2表示各段线路的长度、电阻和电抗；L1、R1、X1、L2、R2、X2为线路首端至各负荷点的长度、电阻和电抗。

线路总的电压损耗为：＝＝对于“无感”线路，即线路的感抗可省略不计或线路负荷的cos≈1，则线路的电压损耗为如果是“均一无感”的线路，即不仅线路的感抗可省略不计或线路负荷的cos≈1，而且全线采用同一型号规格的导线，则其电压损耗为：==线路电压损耗的百分值为：=式中，为导线的电导率；为导线的截面；为线路首端至负荷p的长度；为线路的所有有功功率矩之和。
