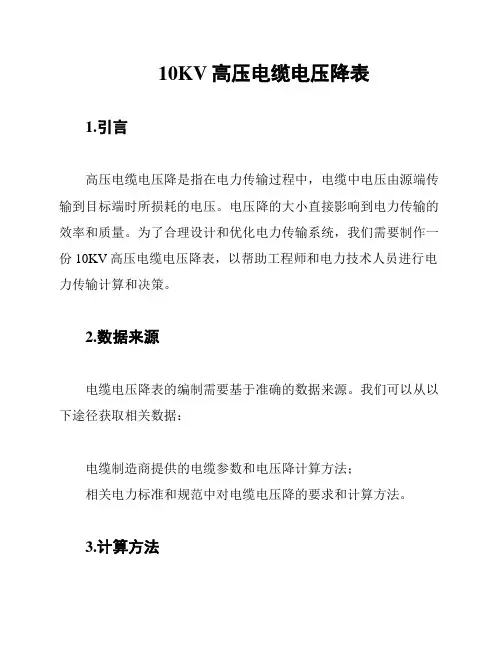

10KV高压电缆电压降表1.引言高压电缆电压降是指在电力传输过程中，电缆中电压由源端传输到目标端时所损耗的电压。
电压降的大小直接影响到电力传输的效率和质量。
为了合理设计和优化电力传输系统，我们需要制作一份10KV高压电缆电压降表，以帮助工程师和电力技术人员进行电力传输计算和决策。
2.数据来源电缆电压降表的编制需要基于准确的数据来源。
我们可以从以下途径获取相关数据：电缆制造商提供的电缆参数和电压降计算方法；相关电力标准和规范中对电缆电压降的要求和计算方法。
3.计算方法高压电缆电压降的计算方法有多种，常用的包括欧姆定律计算、电缆电阻和电感计算、电缆负载电流计算等。
在制作电压降表时，我们需要综合运用这些计算方法，确保计算结果准确可靠。
4.电压降表的内容10KV高压电缆电压降表的内容应包括以下信息：电缆名称：列出电缆的具体型号和规格；电压等级：明确电缆的额定电压等级；电缆长度：记录电缆的敷设长度；电流负载：列出电缆所承载的电流负荷；电压降：计算出电缆的电压降；电流密度：计算出电缆的电流密度。
5.示例下面是一个简单的电压降表示例：电缆名称。
| 电压等级 | 电缆长度 (m) | 电流负载 (A) | 电压降 (V) | 电流密度 (A/mm²) |XLPE 3x185.| 10KV。
| 100.| 1000.| 4.5.| 1.0.|XLPE 3x240.| 10KV。
| 150.| 1500.| 6.2.| 1.2.|XLPE 3x300.| 10KV。
| 200.| 2000.| 8.0.| 1.4.|XLPE 3x400.| 10KV。
| 250.| 2500.| 9.8.| 1.6.|6.结论通过制作10KV高压电缆电压降表，我们可以清晰地了解各种规格电缆在不同负荷和长度条件下的电压降情况。
这样可以为工程师和电力技术人员提供参考，并在电力传输系统设计和优化过程中起到指导作用，从而实现电力传输的高效、稳定和安全。
附件10kV及以下电网工程设计实例××县10kV城区Ⅲ馈路线路改造工程设计陕西省地方电力(集团) 有限公司××设计公司××年××月××日(设计图章)A4A4X X县10kV 城区Ⅲ馈路配电线路改造工程设计说明XX县三星街属XX县县城新开发区，原由35kV变电站到汤坪镇的10kV 配电线路过境线供电，导线型号为：LGJ-50mm2，随着城镇建设的不断发展，该线路已不能满足用电负荷的增长，为保证城镇生活及工农业生产的供电需求，配合XX 县城建规划，对35kV城关变至汤坪镇三星街10kV过境线段实施改造，改造后线路命名为：XX县城区Ⅲ馈路。
该供电城区涉及用电户635户，3170余人，根据XX县电力局营销科对该街区未来5年的用电负荷预测，预计该街区用电负荷将达到2400kW；汤坪镇负荷将达到1200kW。
全馈路供电主要为照明负荷。
XX县城区Ⅲ馈路配电线路改造工程，属农村电网改造升级工程,已经集团公司陕地电发[2010]XX号文件批复立项。
一、设计依据与范围1.1 设计依据（1）《国家能源局农村电网改造升级技术原则》（国能新能[2010]306号）及电力行业相关规程和规范；（2）陕西省地方电力（集团）有限公司《关于2010年中低压完善工程的批复》（陕地电发[2010]XX号）（3）《XX供电分公司关于2010年中低压完善工程实施方案批复》（X地供发[2010]XX号）（4）DL/T5220-2005《10kV及以下架空配电线路设计规程》；（5）陕西省地方电力（集团）有限公司《10kV及以下配电网工程典型设计》；（6）XX县供电分公司营销科对三星街区负荷预测资料；（7）XX县城建局建设实施规划。
1.2 设计范围及规模XX县城区Ⅲ馈路配电线路改造工程的设计范围：（1）线路：①10kV主干线路始于35kV城关变电站外1#出线杆，到街区疾控中心14#杆止。
1、导线选型：导线的选择原理是采用经济电流密度法计算得到的。

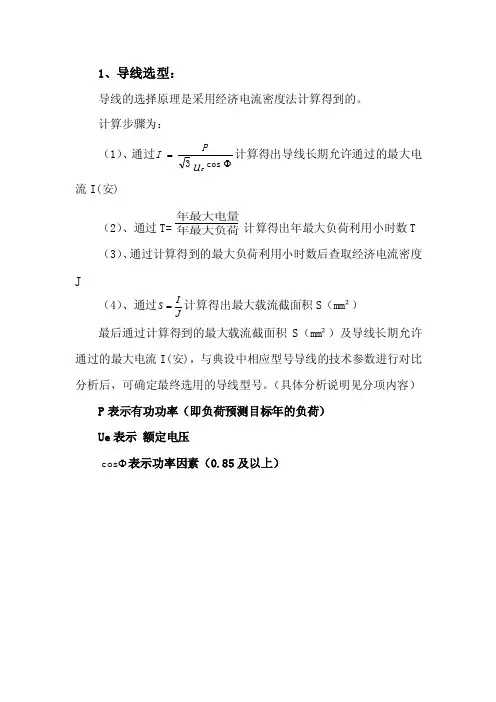

计算步骤为：（1）、通过Φ=cos 3u e P I 计算得出导线长期允许通过的最大电流I(安)（2）、通过T=年最大负荷年最大电量计算得出年最大负荷利用小时数T （3）、通过计算得到的最大负荷利用小时数后查取经济电流密度J（4）、通过J IS =计算得出最大载流截面积S （mm ²）最后通过计算得到的最大载流截面积S （mm ²）及导线长期允许通过的最大电流I(安)，与典设中相应型号导线的技术参数进行对比分析后，可确定最终选用的导线型号。
（具体分析说明见分项内容）P 表示有功功率（即负荷预测目标年的负荷）Ue 表示 额定电压Φcos 表示功率因素（0.85及以上）2、线路末端压降计算钢芯铝材质虽然是较为理想的导电材质，但是随着供电半径的增加，以及所选用的导线截面型号不同，影响了后期在线路上产生的损耗的大小，即产生的压降的大小。
因此需要对线路的压降进行计算校验，以便后期可以有效的节能降损。
计算步骤为：2.1.(1)收集导线长度L ，所选的导线截面积S(2)预测导线后期的最大有功功率P(3)通过1001U SC PL U ⨯=∆计算得出电压降(4)通过U2=U1-ΔU 计算得出线路末端电压(5)通过%100sin cos cos %2⨯+=∆）X （R U P U e φφφ计算得出压降百分比（一般规定10千伏线路压降百分比允许范围是±7%P-有功功率（千瓦）L-线路长度（km ）S-所选导线截面积（mm ²）C-当为三相四线时，铜导线为83，铝导线为50；当为单相时，铜导线为14，铝导线为8.3。
2.2(1)收集导线长度L ，所选的导线截面积S(2)预测导线后期的最大有功功率P(3)通过%100sin cos cos %2⨯+=∆）X （R U PL U e φφφ计算得出压降百分比(4)通过U2=U1-ΔU 计算得出线路末端电压一般规定10千伏线路压降百分比允许范围是±7%） R X 参考附表。
1、导线选型：导线的选择原理是采用经济电流密度法计算得到的。
计算步骤为：（1）、通过Φ=cos 3u e P I 计算得出导线长期允许通过的最大电流I(安)（2）、通过T=年最大负荷年最大电量计算得出年最大负荷利用小时数T （3）、通过计算得到的最大负荷利用小时数后查取经济电流密度J（4）、通过JI S =计算得出最大载流截面积S （mm ²） 最后通过计算得到的最大载流截面积S （mm ²）及导线长期允许通过的最大电流I(安)，与典设中相应型号导线的技术参数进行对比分析后，可确定最终选用的导线型号。
（具体分析说明见分项内容）P 表示有功功率（即负荷预测目标年的负荷）Ue 表示 额定电压Φcos 表示功率因素（0.85及以上）2、线路末端压降计算钢芯铝材质虽然是较为理想的导电材质，但是随着供电半径的增加，以及所选用的导线截面型号不同，影响了后期在线路上产生的损耗的大小，即产生的压降的大小。
因此需要对线路的压降进行计算校验，以便后期可以有效的节能降损。
计算步骤为：2.1.(1)收集导线长度L ，所选的导线截面积S(2)预测导线后期的最大有功功率P(3)通过1001U SC PL U ⨯=∆计算得出电压降 (4)通过U2=U1-ΔU 计算得出线路末端电压(5)通过%100sin cos cos %2⨯+=∆）X （R U P U e φφφ计算得出压降百分比（一般规定10千伏线路压降百分比允许范围是±7%P-有功功率（千瓦）L-线路长度（km ）S-所选导线截面积（mm ²）C-当为三相四线时，铜导线为83，铝导线为50；当为单相时，铜导线为14，铝导线为8.3。
2.2(1)收集导线长度L ，所选的导线截面积S(2)预测导线后期的最大有功功率P(3) 通过%100sin cos cos %2⨯+=∆）X （R U PL U e φφφ计算得出压降百分比(4)通过U2=U1-ΔU 计算得出线路末端电压一般规定10千伏线路压降百分比允许范围是±7%） R X 参考附表。

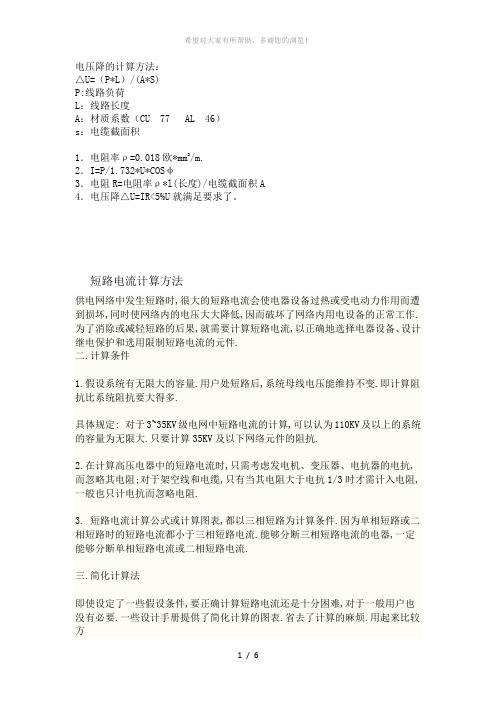

电压降的计算方法：△U=（P*L）/(A*S)P:线路负荷L：线路长度A：材质系数（CU 77 AL 46）s：电缆截面积1．电阻率ρ=0.018欧*mm2/m.2．I=P/1.732*U*COSφ3．电阻R=电阻率ρ*l(长度)/电缆截面积A4．电压降△U=IR<5%U就满足要求了。
短路电流计算方法供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件.二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗.2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1+2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗，百兆为一。
三相交流输电线路功率损失、电能损失、电压损失计算李叔昆编2013年1月15日目录1.功率损失计算2.电能损失计算3.电压损失计算三相输电线路的功率关系视在功率S＝√3·UI有功功率P＝√3·UICOSФ无功功率Q＝√3·UIsinФ1.功率损失计算输电线路的等值电路P1-jQ1 P′-jQ′P-jQ P2-jQ2R+jX式中ΔP－有功功率损失，Kw;ΔQ－无功功率损失，kvar;P－输送的有功功率，MW;Q－输送的无功功率，Mvar;R－线路电阻，Ω；X－线路电抗，Ω；U－线路额定电压，Kv；B－线路电纳，莫；I－线电流，A;COSФ-线路功率因数。
一般35kV及以上线路为0.90～0.95 2.电能损失计算式中ΔA－电能损失，Kw·h/年;ΔP－有功功率损失，kW;τ－损耗小时数/年，h。
根据最大负荷利用小时数和线路功率因数查下表。
电价一般按0.30元计最大负荷利用小时数Tmax与损耗小时数的关系表3.电压损失计算一、计算电压降的公式《10kV及以下架空配电线路设计技术规程》规定：10kV线路末端的允许电压降为5％。
1kV以下线路末端的允许电压降为4％。
发电厂和变电所110~35kV母线，正常运行时为系统额定电压的-3%~+7%，事故时为±10%。
发电厂和变电所220kV母线，正常运行时为系统额定电压的0~+10%，事故时为-5%~ +10%。
式中△U－电压降(kV)；r0－导线交流电阻（欧/km）；x0－导线电抗（欧/km）；ф－功率因数角（度）；P－线路输送功率（MW）；L－线路长度（km）;U－线路标称电压(kV)。
二、导线的电阻和电抗线路的电阻为交流电阻，一般为直流电阻的1.2～1.3倍。
表中感抗，根据线路导线排列的几何均距D查得。
几何间距按下式计算： B○D＝3√AB×BC×CA○ CA ○三、10kV线路电压降计算举例已知：1. O-A-B-C段导线为 LGJ-150/20 查表：几何间距1.5mr0=0.21欧/km）； x0=0.34（欧/km）；2. C-D-E段导线为 LGJ-120/20 查表：几何间距1.5mr0=0.27欧/km）； x0=0.347（欧/km）；3. 分支线 A-A1 A-A2 C-C1 C-C2 导线为LGJ-70查表：几何间距1.5m r0=0.46(欧/km)； x0=0.365（欧/km）；4．cosф=0.85 tgф=0.62计算步骤举例：变电所1. 求A 点电压A 点总负荷 1400 kW OA 段线路长2 kmOA 段线路电压降：ΔU OA=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×1.4×2/10=0.118 kVU A=U-ΔU OA＝10-0.118＝9.882 kV2. 求B 点电压B 点总负荷 900 kW AB 段线路长3 kmAB 段线路电压降：ΔU AB=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×3×0.9/9.882=0.115 kVU B=U A-ΔU AB＝9.882-0.115＝9.767 kV3. 求C 点电压C 点总负荷 650 kW BC 段线路长4 kmBC 段线路电压降：ΔU BC=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×4×0.65/9.767 =0.112 kVU C=U B-ΔU BC＝9.767-0.112＝9.655 kV4. 求D 点电压D 点总负荷 500 kW CD 段线路长2 kmCD 段线路电压降：ΔU CD=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×2×0.50/9.655 =0.05 kVU D＝U C-ΔU CD=9.655-0.05＝9.605 Kv5. 求（E 点）干线末端电压E 点总负荷 350 kW CD 段线路长4 kmDE 段线路电压降：ΔU DE=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×4×0.350/9.605 =0.071 kVU E=U D-ΔU DE＝9.605-0.071＝9.534 kVΔU0E=（U-U E）/U×100%＝(10-9.534/10) ×100%= 4.66% < <5%> 合格。

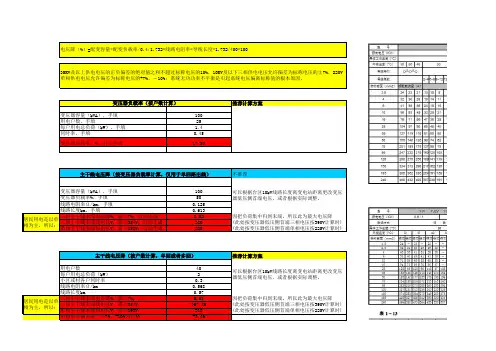

推荐计算方案变压器容量（kVA），手填100用电户数，手填25每户用电总负荷（kW），手填 1.4同时率，手填0.45变压器负载率，%，自动生成17.50不推荐变压器容量（kVA），手填100变压器负载率%，手填50线路电阻率Ω/km，手填0.125线路长度km，手填0.613三相主干线末端电压降%，需≤7%；自动生成 2.52因把负荷集中归到末端，所以此为最大电压降三相主干线末端线电压V，需≥354V；自动生成380(此处按变压器低压侧首端三相电压按390V计算时)单相主干线末端相电压V，需≥198V；自动生成220(此处按变压器低压侧首端单相电压按225V计算时)推荐计算方案用电户数40每户用电总负荷（kW）2小区或村各户同时率0.3线路电阻率Ω/km 0.568线路长度km 0.57三相主干线末端电压降%，需≤7%； 5.68因把负荷集中归到末端，所以此为最大电压降三相主干线末端线电压V，需≥354V；367.86(此处按变压器低压侧首端三相电压按390V计算时)单相主干线末端相电压V，需≥198V；212(此处按变压器低压侧首端单相电压按225V计算时)单相电压偏差率，﹢7%，-10%为合格-3.46居民用电是以单相为主，所以：居民用电是以单相为主，所以：可以根据台区10kV线路长度离变电站距离更改变压器低压侧首端电压，或者根据实际调整。
可以根据台区10kV线路长度离变电站距离更改变压器低压侧首端电压，或者根据实际调整。
35KV及以上供电电压的正负偏差的绝对值之和不超过标称电压的10%，10KV及以下三相供电电压允许偏差为标称电压的±7%，220V 单相供电电压允许偏差为标称电压的+7%、－10%；系统无功功率不平衡是引起系统电压偏离标称值的根本原因。
电压降（%）=配变容量*配变负载率/0.4/1.732*线路电阻率*导线长度*1.732/400*100变压器负载率（按户数计算）主干线电压降（按变压器负载率计算，仅用于单回路出线）主干线电压降（按户数计算，单回或者多回）不推荐变压器容量（kVA），手填315变压器负载率%，手填44型号25°直流电阻Ω/km 主干线额定电流A，30°；手填313BLV-16 1.91主干线负载率，%，自动生成67(此处为：用户端按三相电压380V计算时)BLV-25 1.2BLV-350.868BLV-500.641推荐BLV-700.443BLV-950.32用电户数，手填150BLV-1200.253每户用电总负荷（kW），手填 1.4BLV-1500.206同时率，手填0.45BLV-1850.164主干线额定电流A，30°；手填288BLV-2400.125主干线负载率，%，自动生成55(此处为：用户端按三相电压380V计算时)主干线负载率（按变压器负载率计算，仅用于单回路出线）主干线负载率（按户数计算，单回或者多回）重量kg/km额定载流量A(30°) 75.676117104153127202155274201377247453288560334701385905460。
10kv线路电压降计算公式
10kv线路电压降计算公式

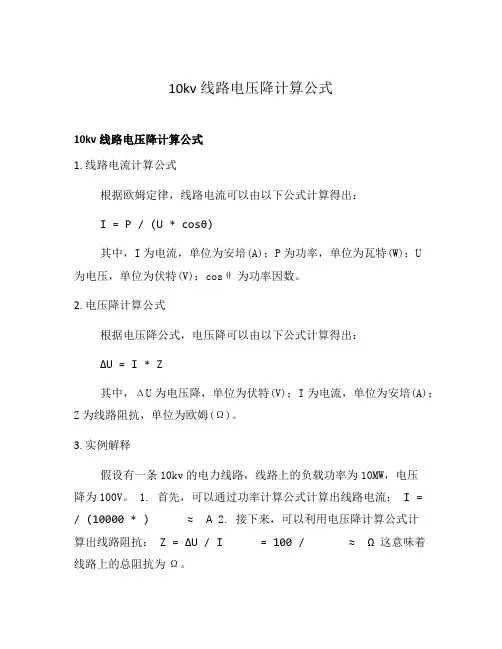

1. 线路电流计算公式
