九年级物理变阻器练习题

初中物理《九年级》第十六章电压电阻-变阻器考试练习题姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分评卷人得分1、如图所示是某同学设计的压力计电路原理图。

当闭合开关 S， A板受到向下的压力增大时，接入电路的阻值 ___________（填“增大”或“减小”），为实现压力增大，电表示数增大，应把 ___________表改装为压力计。

知识点：变阻器【答案】增大电压【详解】( 1 )如图可知，当压力增大时，滑片 P向下移动，则接入电路的阻值增大。

( 2 )当压力增大时，R2阻值增大，则由欧姆定律可知，电路电流变小，电流表示数变小，由串联分压可知，滑动变阻器两端电压变大，电压表测滑动变阻器，示数变大，则为实现压力增大，电表示数增大，应把电压表改装为压力计。

2、如图甲所示的电路中，在、两点间接入滑动变阻器，要求闭合开关后，在滑片向左滑动的过程中，灯泡的亮度逐渐变亮。

在图中所示的四种接法中，可能实现上述要求的是（）A ．B ．C ．D ．知识点：变阻器【答案】C【详解】滑片向左移动时灯变亮，说明滑动变阻器接入电路的阻值减小，此时左下角的接线柱应接入了电路，上面两个接线柱任选一个即可，故选C 。

3、如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器的金属滑杆升降，通过电压表显示的数据来反应水位升降情况。

水位最低时，滑杆位于的端处。

是一个指示灯，电路各部分接触良好，不计导线电阻。

当水位上升时，连入电路的电阻 ___________（填“变大”“变小”或者“不变”），电压表示数 ___________（填“变大”“变小”或l 知识点：变阻器【答案】电能/ 电功 2505【详解】[1] 电能表盘上标有“ kW·h ”，它是电能的单位，所以它是用来测电能（电功）的仪表。

第4节变阻器知能演练提升能力提升1.下图是滑动变阻器的四种接线方法。

把它们分别连接在电路中,当滑片向左移动时,滑动变阻器接入电路的电阻变大的接法是()2.若两只滑动变阻器分别标有“20 Ω 1 A”和“50 Ω 2 A”字样,若把它们串联起来使用,则电路中允许通过的最大电流应是()A.1 AB.2 AC.3 AD.不能确定3.如图所示,电路用滑动变阻器控制灯泡的亮暗,若当滑片P向右移动时,灯泡由亮变暗,则滑动变阻器连入电路的方式是()A.C接N点,A接M点B.D接N点,C接M点C.B接N点,A接M点D.D接N点,B接M点4.右图是一种收音机的音量兼开关的调节器(也称电位器),若使收音机的音量最大,滑片P应置于图中的()A.a点B.b点C.c点D.d点5.如图所示,这是科技创新小组的同学们自己发明的电子握力器的内部结构。

电源电压不变,滑动变阻器b端固定在绝缘底座上,手柄A与变阻器滑片固定在一起,同步运动。

握力为零时,滑片处于a端。

L是一个电阻不变的指示灯,力量计由一个电流表改装而成。

使用时,先闭合开关S,再用手握住手柄,A柄向下运动压缩弹簧,握力就显示在力量计表盘上。

有关此握力计的下列说法正确的是()A.握力越大灯泡越暗,力量计的示数越大B.改装成的力量计的零刻度线就是原电流表的零刻度线C.握力越大,电路总电阻越小,总电流越大D.握力越大,弹簧的长度越长;握力越小,弹簧长度越短6.如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L1和L2的亮度变化是()A.L1、L2都变暗B.L1、L2都变亮C.L1变暗,L2的亮度不变D.L1变暗,L2变亮7.如图所示,闭合开关S,发现灯泡L1亮,L2不亮。

调节滑动变阻器滑片P,L1变亮,L2始终不亮,出现这一现象的原因可能是()A.滑动变阻器断路B.滑动变阻器短路C.灯泡L2短路D.灯泡L2断路8.(2020·广西贵港中考)如图所示,用A、B两个金属夹子将一根铅笔芯接入电路中,当B 夹子左右移动时,小灯泡的亮度会发生变化。

2021-2022学年人教版物理九年级进阶训练第十六章第4节变阻器一、单选题1．如图所示为滑动变阻器连入电路的几种情况的示意图。

当滑片P向右滑动时，连入电路的电阻值变大的图是（）A．B．C．D．2．如图所示的电位器是变阻器的一种，某同学把它与灯泡串联起来，利用它改变灯泡的亮度；现想使滑动触头顺时针转动时灯泡变亮，以下接法正确的是（）A．将A、B两个接线柱分别接入电路B．将A、C两个接线柱分别接入电路C．将B、C两个接线柱分别接入电路D．以上连接方法都正确3．如图是连接完毕的调整小灯泡亮度的实验电路中滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（）4．如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列详解正确的是（）A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快5．图甲为某可调节亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列正确的是（）A.电位器与灯泡并联B. 电位器是通过改变接人电路中电阻丝的长度来改变灯泡亮度的C.若只将a、c接入电路，顺时针转动旋钮灯泡变亮D.若只将b、c接人电路，顺时针转动旋钮灯泡变暗6．使用滑动变阻器，可以实现电路中的多种变化。

如图是滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片P向右移动时，接入电路的电阻值将（）A．变小B．变大C．不变D．无法判断7．如图所示，甲为可调亮度台灯，乙为调节合灯亮暗的电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。

人教版九年级物理全一册《16.4 变阻器》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图电路闭合开关后，滑动变阻器的滑片P向左移动，灯泡变亮。

下列接法符合要求的是（）A．M接C，N接D B．M接B，N接BC．M接A，N接B D．M接A，N接D2．如图所示为某同学连接的电路，闭合开关，下列有关说法正确的是（）A．滑动变阻器的滑片向左移动，可使小灯泡由暗逐渐变亮B．滑动变阻器的滑片向右移动，可使小灯泡由暗逐渐变亮C．无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变D．将滑动变阻器与小灯泡并联，可使小灯泡由暗逐渐变亮3．变阻器的滑片P向右移动时，使变阻器连入电路部分的电阻增大的接法（）A．B．C．D．4．如图所示电路图中。

闭合开关后，无论怎样移动滑动变阻器的滑片，灯L1、L2均发光，电流表有示数，但电压表无示数。

电路故障可能是（）A．电流表短路B．电压表断路C．灯L1断路D．灯L2短路5．下列有关导体和绝缘体的理论及其应用正确的有（）A．能够导电的物体叫做导体B．金属、大地、油都属于导体C．滑动变阻器是由电阻率较小的铜线绕制成的D．普通白炽灯泡的灯丝，在发光时的电阻比不发光时大6．小丽同学在利用滑动变阻器改变电路中的电流的实验中，有以下几种接法，当滑片P向左移动时，都能使接入电路的电阻减小的是（）A．a和b B．c和d C．b和d D．a和c7．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P向右移动时，则（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大8．如图所示，电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A“”，灯泡标有“2.5V1.25W“字样，不考虑灯丝电阻的变化。

秋（新人教版）物理（走进中考）第十六章第4节：变阻器一、选择题 1．（12常德）小军同学想自制一个能调节灯泡亮暗的滑动变阻器。

在选择电阻部分的材料时，有长度相同的下列材料，你建议小军选择哪一种DA ．不带绝缘皮的铜导线B ．塑料绳C ．细橡皮管D ．木工铅笔的粗铅笔芯 2．（12毕节）如图所示是李军设计的一个简易电子身高测量仪的原理图。

以下说法正确的是DA ．身高表相当于一个电压表B ．电路中的R 0是没有作用的C ．当被测者越高时，身高表示数越小Xk b 1.C omD ．当被测者越高时，身高表示数越大 3．（12湘西）下面是我们实验室中一些常用的实验器材，其中滑动变阻器是BA B C D4．（12临沂）如图所示，R 是用镍铬合金线做成的变阻器，当导线夹向A 端移动时，小灯泡的亮度将BA ．不变B ．变亮C ．变暗D ．无法判定5．（12泉州）如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时AA ．电路上电阻增大，电流减小B ．电路上电阻增大，电流增大C ．电路上电阻减小，电流减小D ．电路上电阻减小，电流增大 6．（12娄底）高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是DA ．称重表其实是一个电压表B ．电路中的R 1是没有作用的C ．当车辆越重时，称重表的示数越小D ．当车辆越重时，称重表的示数越大 7．（12广安）如图所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构。

电源电压不变，滑动变阻器b 端固定在绝缘底座上，手柄A 与变阻器滑片固定在一起，同步运动，握A BR力为零时，滑片处于a端。

L是一个电阻不变的指示灯，力量计由一个电流表改装而成。

使用时，先闭合开关S，再用手握住手柄，A柄向下运动压缩弹簧，握力就显示在力量计表盘上。

有关此握力计下列的说法中正确的是AA．握力越大灯泡越亮，力量计的示数越大C．握力越大电路总电阻越大，总电流越小D．握力越大，弹簧的长度越长；握力越小，弹簧长度越短8．（11自贡）如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。

人教版九年级物理全一册《16.4变阻器》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V3W”字样。

当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（）A．6V、1.5W B．6V、0.75W C．3V、1.5W D．3V、0.75W2．如图所示，甲为可调亮度台灯，乙为电位器的结构图，a、b、c为电位器的三个接线柱，d为旋转触片，转动触片d可调节灯泡亮度。

下列分析正确的是（）A．若只将a、c接入电路，顺时针旋转触片d，灯泡变亮B．若只将a、c接入电路，逆时针旋转触片d，灯泡变亮C．若只将a、b接入电路，顺时针旋转触片d，灯泡变亮D．若只将b、c接入电路，顺时针旋转触片d，灯泡变亮3．如图所示是实验室常用的一种滑动变阻器。

下列关于滑动变阻器的构造和使用的说法中正确的是（）A．滑片与金属杆之间是绝缘的B．瓷筒与线圈之间能导电C．瓷筒上缠绕的每一圈线圈之间应彼此绝缘D．同时使用四个接线柱中的两个接入电路来改变电阻，共有6种不同接法4．滑动变阻器的电阻能改变，是由于改变了A．电阻线的长度B．电阻线的横截面积C．电阻线的材料D．电阻线的密度5．如图所示是自动测量油箱的油量装置图．其中R′是定值电阻，R是弧形变阻器，它的金属滑片与金属杠杆的一端相连，下列判断正确的是()A．油量表是电压表改装而成的B．R和R′是并联的C．油位越高，通过R的电流越大D．油量减少，油量表指针偏转变大6．如图所示为可调亮度台灯，乙中电位器用来可调节灯泡亮度，触点b与金属滑片相连，则下列分析正确的是（）A．将a、c接入电路，顺时针转动旋钮灯泡变亮B．将a、c接入电路，逆时针转动旋钮灯泡变暗C．将a、b接入电路，顺时针转动旋钮灯泡变亮D．将b、c接入电路，逆时针转动旋钮灯泡变暗7．关于如图所示的四个情境，下列说法中正确的是（）A ．甲图，音量键电位器通过改变接入电路电阻丝的长度来改变音量B ．乙图，电路中干电池正、负极对调后，LED 灯亮度会稍微变暗C ．丙图，开关闭合后，用导线触接2L 两端时，1L 亮度不变，2L 亮度变暗D ．丁图，由图可知，电流的方向是从电源的正极流向负极8．关于滑动变阻器的原理，下列说法正确的是（ ）A ．通过改变接入电路中电阻丝的长度来改变自身的电阻B ．通过改变接入电路中电阻丝的长度来改变接入电路中的电阻C ．通过改变接入电路中电阻丝的横截面积来改变自身的电阻D ．通过改变接入电路中电阻丝的横截面积来改变接入电路中的电阻9．如图所示，下面给出了四种变阻器接入电路的情形，当滑片P 向右移动时，连入电路中的电阻减小的是（ ）A ．B ．C ．D ．10．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S ，发现小灯不亮，接下来的操作，在以下步骤中最合理的是A ．断开开关S ，更换额定功率大一点的灯泡重新实验B ．断开开关S ，增加电池的节数重新实验C ．断开开关S ，拆掉导线重新连接电路D ．观察电流表的示数是否为零，判断电路是否断路二、填空题11．如图所示，当线头M和C连接，线头N跟连接，闭合开关，滑片P向右滑动过程中，连入电路的电阻变小，电路中的电流（填“变大”“变小”或“不变”）。

16.4 变阻器一．选择题（共23小题）1．如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的（）A．滑动变阻器一般与用电器串联B．滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻C．若接A、D接线柱，滑片P向右移动接入电路中阻值减小D．若接A、B接线柱，滑片P向右移动接入电路中阻值不变2．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。

则下列接法符合要求的是（）A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接D 3．将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（）A．滑片P1放在最右端，滑片P2也放在最右端B．滑片P1放在最左端，滑片P2也放在最左端C．滑片P1放在最右端，滑片P2放在最左端D．滑片P1放在最左端，滑片P2放在最右端4．如图是滑动变阻器的结构和接入电路的示意图，当滑片P向右滑动时，接入电路的电阻变小的是（）A．B．C．D．5．伏安法测电阻实验中，滑动变阻器不能起到的作用是（）A．改变待测电阻两端的电压B．改变电路中的电流C．保护电路D．改变待测电阻的阻值6．图所示为滑动变阻器的四种接线方法。

把它们分别连接在电路中，当滑片P向右移动时，可使通过滑动变阻器的电流变大的接法是（）A．B．C．D．7．图中，滑动变阻器的滑片向右移，哪一种使变阻器连入电路部分的电阻增大（）A．B．C．D．8．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A．M接C，N接B B．M接A，N接B C．M接C，N接D D．M接A，N接D 9．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路10．如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变小的是（）A．B．C．D．11．如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（）A．B．C．D．12．滑动变阻器接入电路后，移动滑片能改变电阻是因为移动滑片时改变了（）A．电阻线的材料B．电阻线的横截面积C．接入电路中的电阻线的长度D．电阻线的温度13．在图所示的电路中的AB两点间接入一个滑动变阻器，若要求滑片P向右端滑动时灯泡L逐渐变暗，则下列滑动变阻器中接法符合要求的是（）A．B．C．D．14．一些实验仪器具有调节作用，下列滑动变阻器在电路中的接线方式不同，其中对电路能起调节作用的是（）A．B．C．D．15．下图是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是（）A．B．C．D．16．将图甲中滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是（）A．A和B B．B和D C．A和D D．B和C17．在图所示的为滑动变阻器的结构和连入电路情况示意图，当滑片向右滑时，连入电路的电阻变小的为（）A．B．C．D．18．如图（甲）为调光台灯，（乙）为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是（）A．A接M，B接N B．C接M，D接N C．A接M，D接N D．B接M，C接N 19．如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（）A．B．C．D．20．如图，灯泡L 与一滑动变阻器串联后接入电路中，闭合电键，使滑动变阻器滑片P 由a 端向b 端滑动的过程中，灯L 的亮度将（）A．由亮变暗B．由暗变亮C．亮度不变D．无法判断21．滑动变阻器改变阻值的本质是改变接入电路的电阻丝的（）A．长度B．横截面积C．材料D．温度22．如图所示，是一种调节收音机音量兼开关的调节器，若要使音量最大，滑片P应接图中的（）A．a点B．b点C．c点D．d点23．如图，若把变阻器接入电路中，变阻器的滑片P向右移动时，电压表的示数减小，那么与“1”、“2”两个线端连接的变阻器的接线柱是（）A．b和d B．a和b C．c和d D．c和b二．填空题（共7小题）24．旋盘式电阻箱是我们在实验室经常用到的一种变阻器，图所示电阻箱的示数为Ω。

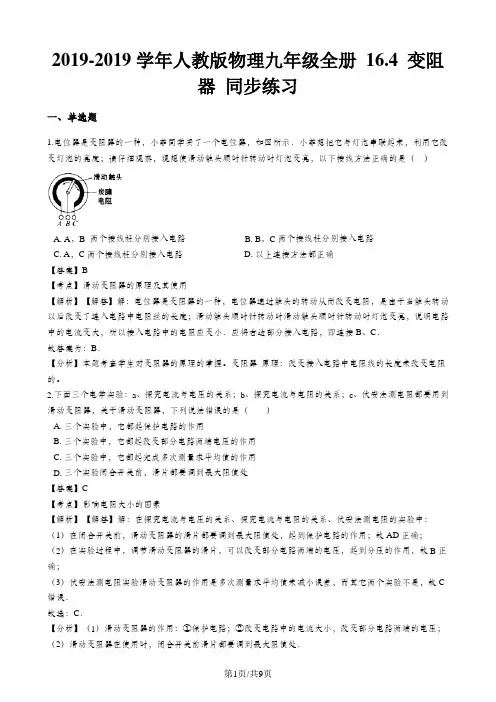

2019-2019学年人教版物理九年级全册16.4 变阻器同步练习一、单选题1.电位器是变阻器的一种，小菲同学买了一个电位器，如图所示．小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（）A. A，B 两个接线柱分别接入电路B. B，C两个接线柱分别接入电路C. A，C两个接线柱分别接入电路D. 以上连接方法都正确【答案】B【考点】滑动变阻器的原理及其使用【解析】【解答】解：电位器是变阻器的一种，电位器通过触头的转动从而改变电阻，是由于当触头转动以后改变了连入电路中电阻丝的长度；滑动触头顺时针转动时滑动触头顺时针转动时灯泡变亮，说明电路中的电流变大，所以接入电路中的电阻应变小．应将右边部分接入电路，即连接B、C．故答案为：B．【分析】本题考查学生对变阻器的原理的掌握。

变阻器原理：改变接入电路中电阻线的长度来改变电阻的。

2.下面三个电学实验：a、探究电流与电压的关系；b、探究电流与电阻的关系；c、伏安法测电阻都要用到滑动变阻器，关于滑动变阻器，下列说法错误的是（）A. 三个实验中，它都起保护电路的作用B. 三个实验中，它都起改变部分电路两端电压的作用C. 三个实验中，它都起完成多次测量求平均值的作用D. 三个实验闭合开关前，滑片都要调到最大阻值处【答案】C【考点】影响电阻大小的因素【解析】【解答】解：在探究电流与电压的关系、探究电流与电阻的关系、伏安法测电阻的实验中：（1）在闭合开关前，滑动变阻器的滑片都要调到最大阻值处，起到保护电路的作用；故AD正确；（2）在实验过程中，调节滑动变阻器的滑片，可以改变部分电路两端的电压，起到分压的作用，故B正确；（3）伏安法测电阻实验滑动变阻器的作用是多次测量求平均值来减小误差，而其它两个实验不是，故C 错误．故选：C．【分析】（1）滑动变阻器的作用：①保护电路；②改变电路中的电流大小，改变部分电路两端的电压；（2）滑动变阻器在使用时，闭合开关前滑片都要调到最大阻值处．（3）在探究电流与电压的关系时，要保持电阻一定，研究电流与电压的关系；在研究电流与电阻关系时，要保持电阻两端电压一定，研究电阻对电流的影响；在伏安法测电阻实验中，多次测量取平均值可以减小测量误差，使测量结果更接近真实值；3.不考虑温度的影响，关于导体的电阻，下列说法正确的是（）A.通过某导体的电流为零时，该导体的电阻是零B.电阻表示导体对电流的阻碍作用，电流越大，导体的电阻越小C.粗细相同的两条导线，长导线的电阻较大D.同种材料制成的长短相同的两条导线，细导线的电阻较大【答案】D【考点】影响电阻大小的因素【解析】【解答】解：A、电阻是导体自身的一种特性，与是否有电流通过无关，A不符合题意．B、导体的电阻与电流无关，B不符合题意．C、粗细相同的两条导线，因导线的材料不一定相同，故长导线的电阻不一定较大，C不符合题意．D、同种材料制成的长短相同的两条导线，因在导体的材料、长度和温度都相同的条件下，导体的电阻与横截面积成反比，故细导线的电阻较大，D符合题意故答案为：D．【分析】电阻的影响因素的导体的材料、长度、横截面积和温度.4.一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（）A. 电阻的最小值是50Ω，允许通过的最大电流是1.5AB. 电阻的最小值是50Ω，允许通过的最小电流是1.5AC. 电阻的最大值是50Ω，允许通过的最小电流是1.5AD. 电阻的最大值是50Ω，允许通过的最大电流是1.5A【答案】D【考点】滑动变阻器的原理及其使用【解析】【解答】一个滑动变阻器铭牌上标有“50Ω1.5A”的字样，表示50Ω表示滑动变阻器的最大电阻是50Ω，1.5A表示滑动变阻器允许通过的最大电流是1.5A．故选D．【分析】滑动变阻器铭牌上标有的电流值表示滑动变阻器允许通过的最大电流值，标有的电阻是滑动变阻器的最大电阻值．5.如图所示，下列说法不正确的有（）A. 在测定值电阻的阻值实验中，改变滑动变阻器的阻值目的是为了多次测量取平均值减小误差B. 在探究电流与电压的关系实验中，改变滑动变阻器的阻值是为了改变电阻两端的电压C. 在探究电流与电阻的关系试验中，滑动变阻器的主要作用是为了保护电路D. 将图中电阻R换成小灯泡，滑片P由b向a端缓慢移动，灯泡变亮，与比值变大【答案】C【考点】滑动变阻器的原理及其使用【解析】【解答】解：A、在测定值电阻的阻值实验中，为了减小误差，即通过改变滑动变阻器的阻值目的多次测量电阻，最后得出电阻的平均值，故A正确；B、在探究电流与电压的关系实验中，改变滑动变阻器的阻值是为了改变电阻两端的电压，故B正确；C、在探究电流与电阻的关系试验中，滑动变阻器的主要作用是调节定值电阻两端的电压不变，故C错误；D、由于灯丝的电阻受温度的影响，故将图中电阻R换成小灯泡，滑片P由b向a端缓慢移动，变阻器的有效电阻变小，电路电流变大，灯泡变亮，同时灯泡温度变高，故其阻值变大，所以与比值变大，故D正确；故选C．【分析】（1）据课本所学的电学实验中滑动变阻器的作用逐个分析即可判断；（2）小灯泡的电阻是变化的，即其受温度的影响，温度越高，电阻越大．6.关于滑动变阻器和电阻箱的下列说法中，正确的是（）A.它们都能任意连续改变接入电路的电阻大小B.它们都能显示接入电路的电阻大小C.它们都是靠改变导线的粗细来改变电阻的D.它们都能逐渐改变所在电路的电流大小【答案】D【考点】变阻器，滑动变阻器的原理及其使用【解析】【解答】A．它们都能任意连续改变接入电路的电阻大小A不符合题意；B．它们都能显示接入电路的电阻大小B不符合题意；C．它们都是靠改变导线的粗细来改变电阻的C不符合题意；D．它们都能逐渐改变所在电路的电流大小D符合题意。

人教版九年级物理全一册《16.4 变阻器》练习题(含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列说法中不正确的是（）A．滑动变阻器在一定范围内可以连续改变连入电路的阻值，但不能读出阻值B．电阻箱不可以连续地改变连入电路的阻值，但可以读出阻值C．要使变阻器能改变通过用电器的电流，必须将它与用电器串联D．滑动变阻器的接线柱不分正、负，因而无论怎样接入电路效果都完全一样2．实验室常见的滑动变阻器如图所示，其结构中属于导体的是（）A．金属棒B．塑料旋钮C．陶瓷筒D．电阻丝上的树脂漆层3．如图所示，下面给出了四种变阻器接入电路的情形，当滑片P向右移动时，连入电路中的电阻减小的是（）A．B．C．D．4．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。

现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表无示数；接ac两点时，电压表有示数。

则产生上述现象的原因可能是（）A．R0短路B．L断路C．R断路D．R0断路5．如图甲所示是常用的一种可调风速的小风扇，图乙为其用于调风速的机械电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与旋钮触片相连。

下列有关说法正确的是（）A．机械电位器应该与电风扇中的电动机并联B．机械电位器通过改变电阻丝的横截面积来改变接入电路的电阻C．若将a、b接入电路中，逆时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，逆时针转动旋钮时，风扇风速加快6．将如图中的滑动变阻器连入电路中，要求开关S闭合后，滑片P向左移动时，电流表的示数变大，则应（）A．N接C，M接D B．N接C，M接FC．N接D，M接F D．N接E，M接D7．在“练习使用滑动变阻器”的实验中，小明同学连接的实验电路如图所示。

人教版物理九年级变阻器精选试卷练习（含答案) 学校:___________姓名：___________班级：___________考号：___________评卷人得分一、单选题1．在收音机等用电器中，有一种叫电位器的变阻器。

电位器的外形及其内部构造如图所示。

A、B、C三个焊接点相当于变阻器的三个接线柱。

以下论述使用电位器正确的是A．只把A和C接入电路时，无法改变通过电位器的电流B．只把A和B接入电路时，无法改变通过电位器的电流C．将A、B接入电路同一点，C接电路的另一点时，不可以改变通过电位器的电流D．将B、C接入电路，当滑片顺时针旋动时，电位器接入电路的电阻值变大2．在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列接法正确的是（）A．M接C，N接D B．M接A，N接BC．M接C，N接B D．M接A，N接D3．图中，电阻箱的示数为A．2020ΩB．20ΩC．2012ΩD．2200Ω4．如图所示电路中，电源电压不变，R 1为定值电阻，R 2为滑动变阻器。

闭合开关S 后，在滑片P 从最左端向右移动到中间位置的过程中。

下列说法正确的是A ．电流表A 1的示数变大，电流表A 2的示数变大B ．电流表A 2的示数变大，电压表V 的示数不变C ．电流表A 1的示数变大，电压表V 的示数不变D ．电压表V 的示数与电流表A 1的示数的比值变小5．如图，使用相同的滑动变阻器调节小灯泡亮度，使其亮度变化最明显的电路是 A ． B ． C ． D ． 6．如图所示，当滑动变阻器的滑片P 向右移动时，连入电路的电阻变大的是 A ． B ．C ．D ．7．材料、横截面积均相同的两根电阻丝（温度相同），a 的长度大于b 的长度，则（ ）A ．a b R R <B ．a b R R =C ．a b R R >D ．无法判断8．在如图所示的电路中，电源电压U保持不变，定值电阻R＝20 Ω．闭合开关S，当滑动变阻器R′的滑片P在中点c时，电流表示数为0.4 A，当移动滑片P至最右端时，电流表示数为0.3 A．则电源电压U与滑动变阻器R′的最大阻值为( )A．6 V 10 ΩB．6 V 20 ΩC．12 V 20 ΩD．12 V 40 Ω9．如图所示，电源电压恒定，闭合开关S后，滑动变阻器滑片P自a向b移动的过程中（）A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变大，电压表V2变小C．电压表V1的示数与电流表A的示数之比变小D．电压表V2的示数与电流表A的示数之比变大10．如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是( )A．电流表的示数变大B．电压表的示数变大C．电压表与电流表示数的比值不变D．电压表示数变小，电流表示数变小11．下列关于电阻的说法中，正确的是A．导体通电时有电阻，不通电时没有电阻B．通过导体的电流越大，电阻就越大C．导体两端电压越大，电阻就越大D．导体电阻的大小是由导体自身的条件决定的12．下列关于实验仪器的使用方法，错误的是（）A．电压表应该和被测元件并联B．电流表应该与被测元件串联，电流应该从电流表的负接线柱流入，正接线柱流出C．用滑动变阻器调节小灯泡的亮度，滑动变阻器应该和小灯泡串联D．使用电流表测量之前要先用较大量程试触，防止被测电流超过电流表的量程13．如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的（）A．滑动变阻器一般与用电器串联B．滑动变阻器通过改变接入电路中电阻丝的长度来改变电阻C．若接A、D接线柱，滑片P向右移动接入电路中阻值变大D．若接A、D接线柱，滑片P向右移动接入电路中阻值减小14．巨磁电阻（GMR）效应指某些材料的电阻在磁场中急剧减小的现象，如图是说明巨磁电阻特性原理的示意图，当闭合S1、S2且将滑片P向右滑动时，下列说法正确的是（）A．指示灯变暗，电压表示数变大B．指示灯变暗，电压表示数变小C．指示灯变亮，电压表示数变大D．指示灯变亮，电压表示数变小15．在不考虑温度对电阻影响的情况下，以下对电阻的知识的总结，错误的是A．长度相同而粗细不同的两条铜钱，其中较粗铜线的电阻小B．电阻是导体对通过导体的电流的阻碍作用，当导体中没有电流通过时，导体的电阻为0C．相同横截面积的同种电阻线，长度越短电阻越小D．长度和横截面积都相同的铜导线和铝导线，电阻一定不同评卷人得分二、多选题16．实验仪器是我们的好帮手，正确熟练的操作它们，可以提高实验的效率。

人教版物理-九年级全一册-第十六章-第四节-变阻器-同步练习一、单选题1.如图所示是滑动变阻器的结构示意图．当滑动变阻器中的滑片P向右滑动时，滑动变阻器接入电路中的电阻值变大的是（）A. B.C. D.2.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A. B.C. D.3.将图甲中滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是（）A. A和BB. B和DC. A和DD. B和C4.一个滑动变阻器铭牌上标有“50Ω，2A”的字样，它的含义是（）A. 电阻变化范围是0～50Ω，允许通过的最大电流是2AB. 电阻最小值是50Ω，允许通过的最大电流是2AC. 电阻最小值是50Ω，允许通过的最小电流是2AD. 电阻最大值是50Ω，允许通过的最小电流是2A5.如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左端滑动时灯逐渐变暗，则下列接法正确的是（）A. M接C，N接BB. M接A，N接CC. M接C，N接AD. M接B，N接D6.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A. B.C. D.7.在收音机等用电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．A，B，C三个焊接点相当于变阻器的三个接线柱．以下论述使用电位器正确的是（）A. 只把A和C接入电路时，无法改变通过电位器的电流B. 只把A和B接入电路时，无法改变通过电位器的电流C. 将A，B接入电路同一点，C接电路的另一点时，不可以改变通过电位器的电流D. 将B，C接入电路，当滑片顺时针旋动时，电位器接入电路的电阻值变大8.滑动变阻器的滑片滑动时，接入电路的电阻发生变化的原因是（）A. 通过变阻器的电流强度发生变化B. 电阻丝两端的电压发生变化C. 电阻丝横截面积发生变化D. 连入电路的电阻丝长度发生变化9.下列关于滑动变阻器和电阻箱的说法中，错误的是（）A. 滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流B. 滑动变阻器可以改变电路的电阻，但不能读出接入电路的电阻大小C. 电阻箱不但可以改变电路的电阻，而且能读出接入电路的电阻大小D. 滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小二、多选题10.如图，当滑动变阻器滑片P向右移动时，接入电路中电阻值变小的是（）A. B. C. D.11.如图是滑动变阻器的结构示意图，若当滑片向右移动时，接入电路的电阻变小，那么，应连接的接线柱为（）A. A和CB. B和DC. A和DD. A和B12.当将滑动变阻器的滑片P向右移动时，在图中的哪种连接方法可使变阻器连入电路部分的电阻减小：（）A. B.C. D.13.如图所示为滑动变阻器的示意图，下列说法中正确的是（）A. 将ad两端连入电路，P向右移动，接入电路的电阻变小B. 将ac两端连入电路，P向右移动，接入电路的电阻变大C. 将bd两端连入电路，P向右移动，接入电路的电阻变小D. 将bc两端连入电路，P向左移动，接入电路的电阻变大14.如图所示的滑动变阻器连入电路的4种接法中，当滑片P向左滑动时，滑动变阻器连入电路部分的电阻增大的是（）A. B.C. D.15.在收音机等电器中，有一个叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是（）A. 只把A和B接入电路，无法改变通过电位器的电流B. 只把A和C接入电路，无法改变通过电位器的电流C. 将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大D. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流三、填空题16.图中电阻箱两接线柱间的电阻值是________ Ω。

人教版九年级物理第十六章第4节《变阻器》课时练习题（含答案）一、单选题1．某同学安装了一个可以调节亮度的电灯L，如图所示，开关闭合后，当滑动变阻器的滑片从A向B移动的过程中，电灯的亮度逐渐变暗，正确的连接方式是（）A．M接D，N接B B．M接C，N接A C．M接C，N接D D．M接C，N接B 2．如图是小明设计的风速测试仪原理图，其中探头安装在虚线框中，探头与金属杆、滑片P相连。

当滑片向上移动时，灯泡越亮，表示风力越大。

能够实现“灯泡越亮，表示风力越大”的探头形状是（）A．B．C．D．3．如图所示电路，在m、n两点间接滑动变阻器来控制电灯的亮度，电路图的上方为滑动变阻器的结构示意图，要求变阻器的滑片向左滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用（）A．m接a，n接b B．m接c，n接d C．m接c，n接b D．m接a，n接d4．如图所示的电路中，闭合开关后，电流表和电压表示数均为0，若将一根导线的一端接在电源的正极，另一端依次试触a、b、c、d接线柱，当试触到d时，电压表有示数且等于电源电压，电流表示数仍为0，若电流表、开关、导线及各接线处均完好，则电路中可能的故障是（）A．电阻R和电流表开路B．电阻R短路和滑动变阻器开路C．电阻R和滑动变阻器开路D．电阻R和电流表短路5．如图甲所示是一个好玩的灯具，当顺时针转动灯具，灯就逐渐变暗，直至熄灭。

实际上是由一个电位器控制着灯泡的亮度。

图乙是这个电位器的结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。

转动灯具，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，该滑片跟着灯具一起转动。

下列分析正确的是（）A．电位器与灯泡并联B．电位器是通过改变接人电路中电阻丝的横截面积来改变灯泡亮度的C．该电路中，电位器只将a、b接入电路D．该电路中，电位器只将b、c接入电路二、填空题6．如图是小明设计的风力测定仪，O是转动轴，金属杆OC下面连接着一块受风板，AB是电阻片，它跟金属杆组合在一起的作用相当于一个______。

16.4 变阻器同步卷2一．选择题（共10小题）1．将如图中的滑动变阻器连入电路中，要求开关S闭合后，滑片P向左移动时，电流表的示数变大，则应（）A．N接C，M接D B．N接C，M接F C．N接D，M接F D．N接E，M接D 2．如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（）A．探究电流与电压的关系——保持定值电阻．．．．两端电压不变B．探究电流与电阻．．的关系——调节电阻两端电压成倍数变化C．测量定值电阻．．．．的阻值——多次测量求平均值，减小误差D．测量小灯泡．．．的电功率——改变小灯泡两端电压，求平均电功率3．如图所示，滑动变阻器的滑片P向左移动，其接入电路的阻值将增大，则滑动变阻器接入电路的接线柱可能是（）A．A和B B．A和D C．B和D D．C和D4．图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列分析正确的是（）A．电位器与灯泡并联B．若只将a、b接入电路，顺时针转动旋钮时灯泡变亮C．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮D．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮5．在收音机等电器中，有一种叫电位器的变阻器。

电位器的外形及其内部构造如图所示。

图中A、B、C三个焊接点相当于变阻器的三个接线柱。

使用电位器时，下列说法正确的是（）A．电位器与用电器并联B．只把A和C接入电路，可以改变通过电位器的电流C．将B、C两点接入电路，当滑片顺时针旋动时，接入电路电阻变小D．将A、B两点接入电路，当滑片逆时针旋动时，接入电路电阻变大6．将滑动变阻器按如图所示的方法连接，以下叙述正确的是（）A．滑片向右滑动时，它的电阻增大B．实验开始前滑片P应放在最左端C．实验中经常用它来改变电路中的电流方向D．用它来调节小灯泡亮度时，应将它和小灯泡并联7．如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（）A．B．C．D．8．如图所示为某同学连接的电路，下列有关说法正确的是（）A．滑动变阻器与灯泡并联B．滑动变阻器的滑片向右移动，灯泡亮度变暗C．滑动变阻器的滑片向右移动，灯泡亮度变亮D．滑动变阻器的滑片向右移动，灯泡亮度不变9．如图所示，滑动变阻器在电学实验中起到重要的作用，除保护电路外，它还能改变电路中的电流和电压，下列试验中，关于滑动变阻器的作用，下列说法正确的是（）A．在“测量未知定值电阻R x的阻值”的实验中，其主要作用是为了多次测量，得出普遍规律B．在“测量小灯泡功率”的实验中，其主要作用是为了多次测量求平均值，减小误差C．在探究“电流与电压关系”的实验中，其主要作用是改变电压，便于多次测量，得出普遍规律D．在探究“电流与电阻关系”的实验中，其主要作用是保持R两端的电压不变，便于多次测量，求平均值，减小误差10．如图所示是四幅滑动变阻器的示意图，当滑片P向左移动时，接入电路中的电阻值变大的是（）A．B．C．D．二．填空题（共3小题）11．如图所示是一种调节收音机音量兼开关的电位器，它是通过改变接入电路电阻线的来改变其连入电路电阻大小的。

变阻器1.概念：能改变接入电路中电阻大小的元件叫做变阻器。

2.学生实验常用的变阻器——滑动变阻器（1）原理：靠改变连入电路的电阻丝的长度来改变电阻。

（2）构造：主要部件是由电阻率大的电阻丝绕成的线圈（表面涂有绝缘漆）；滑片套在金属棒上，可以自由滑动；金属棒的电阻很小，相当于一根导线。

（3）使用方法：a.不能超过变阻器允许通过的最大电流值；b.接入电路时“一上一下”。

一．选择题（共9小题）1．电阻箱是一种箱式电阻器。

如图所示，该电阻箱的读数是（）A．2481ΩB．2841ΩC．24189ΩD．1842Ω【分析】电阻箱的读数方法：用各指示点（图中的小三角）所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数。

【解答】解：由图知，电阻箱的读数为：2×1000Ω+4×100Ω+8×10Ω+1×1Ω＝2481Ω。

故选：A。

【点评】本题考查了电阻箱的读数方法，属于基础题。

2．如图所示，当滑动变阻器的滑片由左向右滑动时，电流表和电压表的示数变化情况是（）A．电流表示数不变，电压表示数变大B．电流表示数变大，电压表示数不变C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数变大【分析】由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流；根据滑片的移动确定接入电路中电阻的变化，根据欧姆定律可知电路中电流和定值电阻两端的电压变化。

【解答】解：由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流。

滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，∵I＝，∴电路中的电流变小，即电流表的示数变小；由U＝IR可知，定值电阻两端电压变小，即电压表示数变小。

故选：C。

【点评】本题考查了欧姆定律、滑动变阻器的变阻原理、电路的动态分析，虽知识点多，但都属于基础知识，难度不大。

九年级物理电学变阻器调整范围题型专练1．如图所示的电路，电源电压恒为4.5V，电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻阻值5Ω，滑动变阻器R的最大阻值50Ω，闭合开关S，移动滑片P的过程中，下列说法正确的是（）A．若滑片P向左移，电流表的示数变小B．电压表与电流表的比值不变C．滑动变阻器允许的调节范围是2.5Ω～50ΩD．电流表的变化范围是0.3A～0.6A2．如图所示，电源电压恒为4V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“20Ω 1A”，小灯泡L标有“2.5V 1.25W”的字样（灯丝电阻不变）。

若通过小灯泡L的电流不超过额定电流，电流表、电压表不能超过量程，则移动滑动变阻器的滑片，下列说法中正确的是（）①电压表示数变化范围为1.5V～3V②滑动变阻器消耗的电功率变化范围为0.6W﹣0.75W③小灯泡的实际电功率变化范围为0.2W～1.25W④滑动变阻器连入电路的阻值变化范围为10Ω～20ΩA．①③B．②④C．③④D．①②3．如图，电源电压为12V，滑动变阻器的规格为”50Ω 2A”，L1和L2分别标有“6V 3W”和“6V 9W”的字样。

闭合开关S 后，调节滑动变阻器的滑片，在保证电路安全的情况下（不考虑温度对灯丝电阻的影响），下列说法不正确的是（）A．L 2不能正常发光B．滑动变阻器连入电路的最小阻值是8ΩC．电流表示数的变化范围是0～0.5AD．电路消耗的最大功率是6W4．如图所示，电源电压恒为6V，定值电阻R1＝10Ω，滑动变阻器R2的最大阻值为20Ω，电压表接入电路的量程为0～3V，电流表接入电路的量程为0～0.6A．当开关S闭合，滑动变阻器的滑片P从b端向a端移动过程中，在保证电压表和电流表安全的情况下，下列说法正确的是（）A．电压表的示数变小，电流表的示数变大B．电流表的示数变化范围为0.2A～0.3AC．电阻R2的两端电压由4V减小到2VD．电阻R1消耗的功率的变化范围为0.4W～0.9W5．如图所示，R1的阻值为5Ω，滑动变阻器R2的最大阻值为40Ω，电源电压保持4.5V不变，电流表量程为“0﹣0.6A”，电压表量程为“0﹣3V”。

滑动变阻器专项练习
1．滑动变阻器的电阻变化判断
（1）如右图所示的电路中，闭合开关后，当滑片P向右移动时，滑动变阻器的电阻变＿＿＿，电路中的电流变＿＿＿＿，灯泡的亮度变＿＿＿＿＿。

（2）如右图所示的电路中，开关闭合后，当滑片向右移动时，滑动变阻器的电阻变＿＿＿，电路中的电流变＿＿＿＿，灯泡的亮度变＿＿＿＿＿。

（3）如右图所示的电路中，开关闭合后，当滑片向右移动时，滑动变阻器的电阻变＿＿＿，电流表的示数变＿＿＿＿，灯泡的亮度变＿＿＿＿＿。

（4）如右图所示的电路中，开关闭合后，当滑片向右移动时，滑动变阻器的电阻变＿＿＿，电流表的示数变＿＿＿＿，灯泡的亮度＿＿＿＿＿。

（5）某同学做实验时连接了如所示的电路，在连接电路时，开关要＿＿＿，
闭合开关前，滑片P要滑到＿＿＿＿端。

2．滑动变阻器的连接
（1）小明实验过程中，发现无论怎样移动滑片P，灯的亮度都不变，而且灯一直很暗，原因可能是＿＿＿小华在实验过程中，发现无论怎样移动滑片P，灯的亮度都不变，而且灯一直很亮，原因可能是＿＿＿（2）小红在实验时，要求滑动变阻器的滑片P向左移动时，电阻变小，应该选择的连接方式是（）
（3）如图所示，要想使滑片P向右移动时，灯泡变亮，应该将＿＿和＿＿接线柱接入电路。

（4）按要求连接电路：L1与L2并联；S为总开关；滑动变阻器只改变灯L1的亮度。

（5）按要求连接电路：滑动变阻器改变灯泡的亮度，电流表测量灯泡的电流，电压表测量灯泡两端的电压。

16。

4变阻器一、选择题1.在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列连接正确的是（)A.M接C，N接DB.M接A，N接BC.M接C,N接B D。

M接A，N接D【答案】C【解析】要求滑片P向左端滑动时灯泡逐渐变亮，即滑动变阻器接入电路中阻值逐渐变小，滑动变阻器的四个接线柱中，上端A、B两个接线柱可以任意选择一个，当把底部C接线柱接入电路时，CP段接入电路,滑片P向左滑动时CP段电阻丝的长度变小,电阻减小，电路中电流增大,灯泡变亮.所以，可以分别把AC或BC接线柱，分别与MN连接即可.2.如图所示为滑动变阻器的四种接线方法。

当滑片P向左移动时，电路中的电阻变大的接法是（）A。

B。

C。

D.【答案】D【解析】要使P向左移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长.A、接线柱C、D接入电路，滑动变阻器接入电路的阻值为零,移动滑片，不能改变滑动变阻器接入电路的阻值.故A不符合题意。

B、接线柱A、D接入电路，当滑片P向左移动时，接入电路的电阻丝AP的长度变短，所以电路中的电阻变小.故B不符合题意.C、接线柱A、B接入电路,整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化.故C不符合题意。

D、接线柱B、D接入电路,当滑片P向左移动时，接入电路的电阻丝PB的长度变长，所以电路中的电阻变大。

故D符合题意.3。

如图所示,是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（）A。

B。

C. D.【答案】A【解析】A、滑动变阻器和灯泡是串联的,移动滑动变阻器的滑片,可以改变电路中的电阻，进而改变电路中的电流，改变灯泡的亮度。

符合题意.B、灯泡被短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度。

不符合题意。

C、滑动变阻器接入下半段,灯泡和滑动变阻器的下半段是并联的,滑动变阻器不能改变灯泡的亮度。
