初中物理关于滑动变阻器解题规律

滑动变阻器阻值的变化问题滑动变阻器的阻值变化问题在中考中出现的几率很大，但是在平时的练习中同学们仍会出现思路不够清晰，不知道该朝那个方向思考的问题，因此就阻值变化问题进行一节系统的习题课是十分有必要的。

滑动变阻器阻值变化问题进行解答时，需要用到欧姆定律和串并联电路的特点，因此在讲解前先带着同学们复习欧姆定律和串并联电路的特点，为接下来的学习做辅助。

首先第一个例题为定值电阻和滑动变阻器的串联电路，电路中串联着电流表，电压表并在定值电阻的两端，电源电压已知，在保证用电器安全的前提下，求滑动变阻器的取值范围。

首先让学生们分析滑动变阻器的变化会引起电路的哪些变化，比如滑动变阻器的阻值变大，电路总电阻变大，电流变小，定值电阻电压变小，滑动变阻器两端电压变大，即电压表示数变大。

反之，电流表示数变大，电压表示数变小。

故滑动变阻器阻值最大时，电流表有最小值，电压表有最大值，因此需考虑电压表的安全问题，当电压表示数为其量程时，根据已知量计算滑动变阻器的最大阻值。

滑动变阻器阻值最小时，电流表有最大值，电压表有最小值，因此需考虑电流表的安全问题，当电流表示数为其量程时，根据已知量计算滑动变阻器的最小值。

串联电路，电压表并在滑动变阻器两端时，电流表和电压表的示数此起彼伏。

第二个例题同样也为定值电阻和滑动变阻器的串联电路，但和例一的区别在于电压表并在定值电阻两端。

当滑动变阻器的阻值变大时，电路总电阻变大，电流表示数变小，定值电阻两端电压变小，即电压表的示数变小。

滑动变阻器阻值最大时，电流表和电压表的示数都最小，故滑动变阻器的最大阻值为其最大值。

当滑动变阻器阻值最小时，电流表和电压表的示数都最大，因此需要讨论电流表、电压表哪个电表先达到最大量程。

串联电路，电压表并在定值电阻两端时，电流表和电压表齐头并进。

第三个例题为定值电阻和滑动变阻器的并联电路，滑动变阻器阻值的变化不影响定值电阻支路物理量的变化，当滑动变阻器的阻值最大时，电流表的示数最小。

例5：如图所示，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（）A．L1的灯丝断了B．L2的灯丝断了C．L1的接线短路D．L2的接线短路初中物理电学综合问题难点突破电学综合题历来是初中物理的难点，在近几年的中考题中屡屡出现，由于试题综合性强，设置障碍多，如果学生的学习根底不够扎实，往往会感到很难。

在实际教学中，许多教师采用的是“题海战术〞，无形加重了学生学习的课业负担。

探索和改良电学综合问题教学，是一项很有价值的工作。

在长期的初中教学实践中，本人逐步探索了一套电学综合问题教学方案，对于学生突破电学综合问题中的障碍有一定效果。

一、理清“短路〞概念。

在教材中，只给出了“整体短路〞的概念，“导线不经过用电器直接跟电源两极连接的电路，叫短路。

〞而在电学综合题中常常会出现局部短路的问题，如果导线不经过其他用电器而将某个用电器〔或某局部电路〕首尾相连就形成局部短路。

局部短路仅造成用电器不工作，并不损坏用电器，因此是允许的。

因它富于变化成为电学问题中的一个难点。

局部短路概念抽象，学生难以理解。

可用实验帮助学生突破此难点。

实验原理如图1，当开关S闭合前，两灯均亮〔较暗〕；闭合后，L1不亮，而L2仍发光〔较亮〕。

为了帮助初中生理解，可将L1比作是电流需通过的“一座高山〞而开关S的短路通道那么比作是“山里的一条隧洞〞。

有了“隧洞〞，电流只会“走隧洞〞而不会去“爬山〞。

二、识别串并联电路电路图是电学的重要内容。

许多电学题一开头就有一句“如下图的电路中〞如果把电路图识别错了，电路中的电流强度、电压、电阻等物理量的计算也随之而错，造成“全军覆没〞的局面，所以分析电路是解题的根底。

初中电学一般只要求串联、并联两种根本的连接，不要求混联电路。

区分串、并联电路是解电学综合题的又一个需要突破的难点。

识别串、并联有三种方法，⑴、电流法；⑵、等效电路法；⑶、去表法。

⑴、电流法：即从电源正极出发，顺着电流的流向看电流的路径是否有分支，如果有，那么所分的几个分支之间为并联，〔分支前后有两个节点〕如果电流的路径只有一条〔无分支点〕，那么各元件之间为串联。

电学实验中如何选择滑动变阻器电学实验在历年的高考中既是重点，也是难点。

而在绝大多数实验中，都会涉及到滑动变阻器的选择，不同的实验对于滑动变阻器的要求不一样，因此滑动变阻器的合理选择问题便成了电学实验的重点和难点。

高中阶段涉及到滑动变阻器选择的电学实验主要有：测定金属的电阻率、描绘小电珠伏安特性曲线、把电流表改装成电压表、测定电源的电动势和内阻。

这些实验中，关于滑动变阻器的选择问题主要分为两大类：总阻值大小的选择和分压、限流接法的选择。

本文结合一些电学实验题谈一下滑动变阻器的选择问题。

一．总的原则（1）安全性原则。

即所选用的滑动变阻器及其接法，要保证电路的安全。

如果该滑动变阻器的全部电阻连入到电路中，电路中的电流还是超过了电流表的量程，就必须选用滑动变阻器分压接法或者另换总阻值较大的滑动变阻器。

就接法而言，从安全角度来看，分压接法的安全性要高得多。

（2）遵循实际要求原则。

试题中有明确要求时，滑动变阻器及其接法的选择就必须按要求办。

若题目中有“电压从0开始调节”、“要求较大的电压变化范围”等要求时，则选用分压接法，所用滑动变阻器的总阻值要相对小一些（但绝不是越小越好，还要确保自身的安全）；若题目中出现“调节滑动变阻器使电路中电流变化比较明显”等要求，则选用限流电路，滑动变阻器的总阻值应比电路其他部分的总阻值大。

（3）科学性原则。

即根据滑动变阻器总阻值与待测电阻的关系，选择相应的接法。

如果滑动变阻器的总阻值比待测的电阻要小，适合用分压接法；反之，滑动变阻器的总电阻比待测电阻阻值大，则适合用限流接法，此时如果所提供的滑动变阻器有两个，且均满足上述条件，则选择总电阻相对较小的，调节灵敏度高。

二．伏安法测电阻实验中滑动变阻器的选择测定金属的电阻率和描绘小电珠伏安特性曲线，都属于伏安法测电阻的实验，而伏安法测电阻实验中的滑动变阻器的选择正是“选择”问题中最让学生头疼的。

因为，这里面既有滑动变阻器的选择，还有滑动变阻器接法的选择。

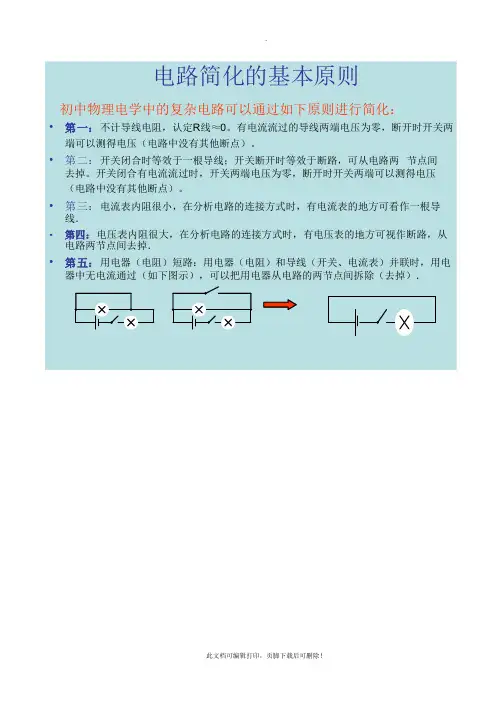

初中物理电路图解题原则步骤与简答题答题技巧0 1电路简化的基本原则初中物理电学中的复杂电路可以通过如下原则进行简化：☀第一：不计导线电阻，认定R线≈0。

有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。

☀第二：开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。

开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。

☀第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。

☀第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉．☀第五：用电器(电阻)短路：用电器(电阻)和导线(开关、电流表)并联时，用电器中无电流通过(如下图示)，可以把用电器从电路的两节点间拆除(去掉)。

☀第六：滑动变阻器Pa段被导线（金属杆）短接不工作，去掉Pa段后，下图a变为图b。

☀第七：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。

☀第八：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。

判断电压表所测量的电压可用滑移法和去源法。

☀第九：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。

一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压（具体情况见笔记）。

电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。

☀第十：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。

（此法又称节点法）例如：0 2电路简化步骤☀第一步：按照题目要求将断开的开关去掉，将闭合的开关变成导线。

☀第二步：将电流表变成导线（视具体情况也可保留）。

☀第三步：去掉电压表。

☀第四步：合并(或者换位）导线上的节点。

（此步骤在电路中用电器比较多，且相互纠结时，采用）☀第五步：画出等效电路图，判断各用电器是串联还是并联。

电学实验中如何选择滑动变阻器电学实验在历年的高考中既是重点，也是难点。

而在绝大多数实验中，都会涉及到滑动变阻器的选择，不同的实验对于滑动变阻器的要求不一样，因此滑动变阻器的合理选择问题便成了电学实验的重点和难点。

高中阶段涉及到滑动变阻器选择的电学实验主要有：测定金属的电阻率、描绘小电珠伏安特性曲线、把电流表改装成电压表、测定电源的电动势和内阻。

这些实验中，关于滑动变阻器的选择问题主要分为两大类：总阻值大小的选择和分压、限流接法的选择。

本文结合一些电学实验题谈一下滑动变阻器的选择问题。

一．总的原则（1）安全性原则。

即所选用的滑动变阻器及其接法，要保证电路的安全。

如果该滑动变阻器的全部电阻连入到电路中，电路中的电流还是超过了电流表的量程，就必须选用滑动变阻器分压接法或者另换总阻值较大的滑动变阻器。

就接法而言，从安全角度来看，分压接法的安全性要高得多。

（2）遵循实际要求原则。

试题中有明确要求时，滑动变阻器及其接法的选择就必须按要求办。

若题目中有“电压从0开始调节”、“要求较大的电压变化范围”等要求时，则选用分压接法，所用滑动变阻器的总阻值要相对小一些（但绝不是越小越好，还要确保自身的安全）；若题目中出现“调节滑动变阻器使电路中电流变化比较明显”等要求，则选用限流电路，滑动变阻器的总阻值应比电路其他部分的总阻值大。

（3）科学性原则。

即根据滑动变阻器总阻值与待测电阻的关系，选择相应的接法。

如果滑动变阻器的总阻值比待测的电阻要小，适合用分压接法；反之，滑动变阻器的总电阻比待测电阻阻值大，则适合用限流接法，此时如果所提供的滑动变阻器有两个，且均满足上述条件，则选择总电阻相对较小的，调节灵敏度高。

二．伏安法测电阻实验中滑动变阻器的选择测定金属的电阻率和描绘小电珠伏安特性曲线，都属于伏安法测电阻的实验，而伏安法测电阻实验中的滑动变阻器的选择正是“选择”问题中最让学生头疼的。

因为，这里面既有滑动变阻器的选择，还有滑动变阻器接法的选择。

滑动变阻器在初中物理电学实验中的研究【摘要】滑动变阻器是一种常用于初中物理电学实验中的元件，通过调整滑动端子的位置可以改变电阻值。

本文首先介绍了滑动变阻器的定义和在实验中的作用，接着解析了其结构与原理，以及使用方法。

详细探讨了滑动变阻器在电路实验中的应用、实验操作步骤和数据记录与分析。

通过对滑动变阻器在学生学习中的重要性和应用前景进行讨论，阐明了其在初中物理实验中的重要性和潜在作用。

滑动变阻器不仅是实验中常用的实验器材，更可促进学生对电路原理的理解和掌握，有助于培养学生的实验能力和科学思维。

通过本文的研究，可以更加深入地认识滑动变阻器在学习中的重要性和未来的应用前景。

【关键词】引言、滑动变阻器、初中物理实验、作用、结构、原理、使用方法、电路实验、应用、实验操作步骤、数据记录、分析、重要性、应用前景、学生学习、结论。

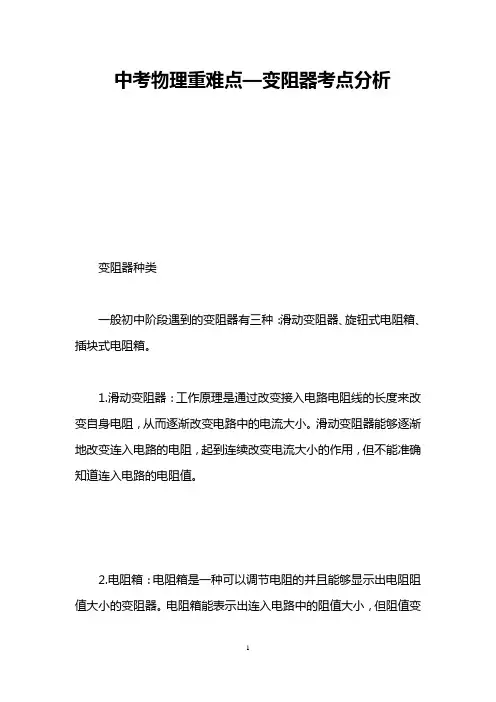

1. 引言1.1 滑动变阻器的定义滑动变阻器是一种可以改变电阻值的电阻器。

它由一根可滑动的导电材料在一定范围内移动来改变电阻值，通常用于调节电路中的电阻值。

在初中物理实验中，滑动变阻器可以起到调节电路参数、实验数据记录以及数据分析等作用。

滑动变阻器的电阻值可以通过拨动滑动臂来调节，从而改变电路中的电流大小，进而影响电路的性能。

通过实验可以更好地理解电路中的各种参数之间的关系，提高学生对电学知识的理解和掌握程度。

在物理教学中，滑动变阻器是一种常用的实验仪器，可以帮助学生更好地理解电路原理，加深对电学知识的理解。

通过实验操作滑动变阻器，学生可以亲自动手操纵电路参数，从而更深入地了解实验现象，提高实验操作能力。

滑动变阻器在初中物理实验中起着重要作用，是学生学习电学知识的重要辅助工具。

1.2 滑动变阻器在初中物理实验中的作用滑动变阻器在初中物理实验中的作用主要体现在实验教学过程中。

它是一种用来调节电路总电阻大小的设备，通过手动调节滑动变阻器的滑动位置，可以改变电路中的电阻值，从而实现对电路电流、电压等参数的控制。

串联电路中定值电阻与滑动变阻器变化规律1. 介绍在电路中，定值电阻和滑动变阻器都是常见的电阻元件。

它们在串联电路中起着至关重要的作用，可以影响电路的电流、电压和功率等方面。

本文将介绍串联电路中定值电阻与滑动变阻器的变化规律，以帮助读者更好地理解电路中的电阻元件的作用。

2. 定值电阻定值电阻是一种电阻数值固定的电阻器。

它的电阻值是在制造时就被固定下来的，无法通过外部手段进行调节。

在串联电路中，定值电阻的电阻值对电路的整体特性产生着重要的影响。

当电流通过定值电阻时，定值电阻的电阻值会产生一定的电压降，从而影响整个电路的电压分布和电流大小。

3. 滑动变阻器滑动变阻器是一种可以手动调节电阻值的电阻器。

它的结构是在一根导电材料上刻有细微的导电轨迹，滑动触点可以沿着这些轨迹移动，从而改变整个电阻器的电阻值。

在串联电路中，滑动变阻器的电阻值可以通过调节滑动触点的位置来影响电路的整体特性，是一种非常灵活的电阻调节元件。

4. 定值电阻与滑动变阻器的共同点与差异定值电阻和滑动变阻器都是电路中常见的电阻元件，它们有一些共同点和差异点。

4.1 共同点定值电阻和滑动变阻器都可以用来限制电流、降低电压、分压和调节电路中的工作状态。

4.2 差异点定值电阻的电阻值是固定的，无法通过外部手段调节；而滑动变阻器的电阻值是可以通过滑动触点的位置进行调节的。

5. 串联电路中的变化规律在串联电路中，定值电阻和滑动变阻器的变化规律是非常重要的。

5.1 定值电阻的变化规律在串联电路中，当电流通过定值电阻时，定值电阻的电阻值会产生一定的电压降，从而影响整个电路的电压分布和电流大小。

定值电阻的变化规律是线性的，即电压和电流成正比关系，这是定值电阻在电路中最基本的特性。

5.2 滑动变阻器的变化规律在串联电路中，滑动变阻器的变化规律相对复杂一些。

由于滑动变阻器的电阻值可以通过调节滑动触点的位置来改变，因此它的变化规律是非线性的。

通过调节滑动触点的位置，可以灵活地控制电路的电压和电流分布，从而实现对电路特性的精细调节。

动态电路电阻最值、范围问题【学习目标】1.会分析动态电路中的最值和范围问题2.掌握动态电路相关题型的解题技巧考点剖析滑动变阻器为什么接入阻值不能太小？在电路中，当电压不变时，电流与电阻成反比，当变化电阻（以滑动变阻器为例）阻值减小时,会使电路中电流增大，但由于电流表、小灯泡、定值电阻等有允许通过的最大电流值，电路中实际电流值不能超过电路允许通过的电流最大值，因此滑动变阻器的阻值就不能低于某一下限值。

滑动变阻器为什么接入阻值不能太大？当滑动变阻器阻值增大时，巾串联分压原理可知，滑动变阻器两端电压会增大，但不能超过其两端允许的电压最大值，山此滑动变阻器接入的阻值就不能高于某一上限值。

题型说明与设计在中考电学中，考查的主要是串联电路情况，很少考查并联电路（并联电路可转化为串联型电路分析）。

在串联电路中，有下列五种题型：（1）最大电流限制型今求滑动变阻器最小值；（2）定值电阻最大电压限制型与求滑动变阻器最小值：（3）变化电阻最大电压限制型今求滑动变阻器最大值；（4）电流表、电压表反对应型，电流、电压都有限制今求滑动变阻器的阻值范围；电流表、电压表反对应型。

如图所示，考查频率较高。

这类题的特点是：电压表测滑动变阻器两端的电压，滑动变阻器接入阻值最小，当电流表示数取到最大值时，电压表示数最小；滑动变阻器接入阻值最大，当电压表示数最大时，电流表示数最小。

解法：当电压表示数最大时，滑动变阻器阻值达到最大；可见电压表量程限定了滑动变阻器接入的最大值；当电流达到最大值时，滑动变阻器阻值达到最小（即滑动变阻器阻值再小，电路会被烧坏），可见电流限定了滑动变611器接入阻值的最小值。

为了保证电路安全，滑动变阻器接入电路的阻值应该同时满足电路中对电流和电压的要求。

3---------------（5）电流表、电压表正对应型，电流、电压都有限制T求滑动变阻器的最小值：如图所示，这类题的特点是：电压表测定值电阻两端的电压，电压客和电流表示数同时增大或减小，所以两表量程限定的都是滑动变阻器接入阻值的最小值，此时需解得两个阻值中较大值，才不至于把电路烧坏。

学科：物理版教学内容：滑动变阻器的使用及常见解题规律初中物理中关于电路的题目既是初中物理的重点又是难点，学生对电学题目往往感到很难，甚至觉得无从下手。

那么为什么学生会出现这样的情况呢？关键是对知识没有形成一条清晰的线，对规律的东西没有掌握。

初中电学中关于滑动变阻器的应用非常广泛，几乎一半以上的题目都用到了滑动变阻器，所以只要对它的有关知识和规律清楚了，解决电学问题也基本就不成问题了。

关于滑动变阻器，我在教学中总结出了如下几点解题规律，希望能给学生解题带来一些帮助。

一、滑动变阻器的连接方法滑动变阻器有四个接线柱，如图所示：在使用的时候要“一上一下，各选一个。

其中上面两个接线柱的效果是一样的，因为它们是用金属棒直接相连的，而金属棒的电阻几乎为零。

那么下面两个接线柱应该如何选择呢？规律是：“滑片远离被选的下接线柱，接入电路中的电阻变大，反之就变小。

”二、滑动变阻器在电路中的作用１、一般作用：①改变电路中的电流和电压。

②起到保护电路的作用。

２、在具体情况中的作用：(１) 验证欧姆定律时当电阻不变，研究电流随电压的变化关系时：改变电路中的电流和电压，测出多组数据，从中得到电流和电压之间关系。

当电压不变，研究电流随电阻的变化关系时：保持电阻两端的电压不变。

以便研究电流和电阻之间的关系。

(２)伏安法测电阻时：改变电路中的电流和电压，以便多次测量取平均值，减小实验误差。

(３) 测定小灯泡的功率时：改变电路中的电流和电压，比较小灯泡在不同电压下的发光情况。

三、滑动变阻器在电路中的使用情况１、在串联电路中，滑动变阻器对整个电路的电流和电压都起到了调节作用，当它的阻值变大时，电路中的总阻值变大，电流变小。

常考知识有以下几种：（１）分析电流表的变化：利用串联电路中总电压不变，电流随总电阻增大而减小进行分析；（２）分析电压表的变化：此种情况要分清电压表测的是谁的电压，①若是电源电压，则不变；②若是测滑动变阻器的电压，则电压随滑动变阻器的阻值变大而变大；③若是其他用电器的电压，则与滑动变阻器上的电压相反。

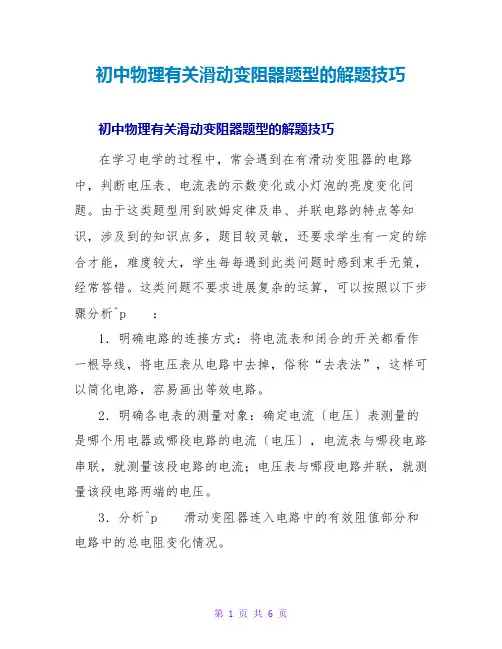

初中物理有关滑动变阻器题型的解题技巧初中物理有关滑动变阻器题型的解题技巧在学习电学的过程中，常会遇到在有滑动变阻器的电路中，判断电压表、电流表的示数变化或小灯泡的亮度变化问题。

由于这类题型用到欧姆定律及串、并联电路的特点等知识，涉及到的知识点多，题目较灵敏，还要求学生有一定的综合才能，难度较大，学生每每遇到此类问题时感到束手无策，经常答错。

这类问题不要求进展复杂的运算，可以按照以下步骤分析^p ：1．明确电路的连接方式：将电流表和闭合的开关都看作一根导线，将电压表从电路中去掉，俗称“去表法”，这样可以简化电路，容易画出等效电路。

2．明确各电表的测量对象：确定电流〔电压〕表测量的是哪个用电器或哪段电路的电流〔电压〕，电流表与哪段电路串联，就测量该段电路的电流；电压表与哪段电路并联，就测量该段电路两端的电压。

3．分析^p 滑动变阻器连入电路中的有效阻值部分和电路中的总电阻变化情况。

4．根据电电压不变，结合串联、并联电路的特点、欧姆定律和电功率公式，按：“部分电阻的变化→总体电阻的变化→干路〔或总体〕电流的变化→某一定值电阻两端电压的变化→另一部分导体两端的电压变化→通过某部分导体的电流的变化”的思路，按“一电阻二电流三电压”的顺序进展判断电流表和电压表示数的变化情况。

下面我就结合实例谈一谈怎样判断此类题的方法。

一、串联电路中的电表变化例1如图1左所示电路中，电电压不变，闭合开关S后滑动变阻器的滑片P向左挪动时〔〕A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大解析：运用“去表法”画出等效电路，如右图1右，这是一个典型的串联电路，电流表测电路中的电流，电压表测R1两端的电压。

当滑片P向左挪动时，滑动变阻器连入电路中的阻值变小，那么总电阻变小，由欧姆定律和电电压不变的条件，可知电路中的电流变大，即电流表示数变大；再由U=IR 可知R1两端的电压变大，即电压表示数变大。
