注：以下设计标准参照了IPC-SM-782A标准和一些日本著名设计制造厂家的设计以及在制造经验中积累的一些较好的设计方案。
以供大家参考和使用（焊盘设计总体思想：CHIP件当中尺寸标准的，按照尺寸规格给出一个焊盘设计标准；尺寸不标准的，按照其物料编号给出一个焊盘设计标准。
IC、连接器元件按照物料编号或规格归类给出一个设计标准。
），以减少设计问题给实际生产带来的诸多困扰。
1、焊盘规范尺寸：规格(或物料编号) 物料具体参数(mm) 焊盘设计(mm) 印锡钢网设计印胶钢网设计备注01005 / / / /0201（0603）a=0.10±0.05b=0.30±0.05,c=0.60±0.05 /适用与普通电阻、电容、电感0402（1005）a=0.20±0.10b=0.50±0.10,c=1.00±0.10 以焊盘中心为中心，开孔圆形D=0.55mm开口宽度0.2mm（钢网厚度T建议厚度为0.15mm）适用与普通电阻、电容、电感0603（1608）a=0.30±0.20,b=0.80±0.15,c=1.60±0.15 适用与普通电阻、电容、电感0805（2012）a=0.40±0.20b=1.25±0.15,c=2.00±0.20 适用与普通电阻、电容、电感1206（3216）a=0.50±0.20b=1.60±0.15,c=3.20±0.20 适用与普通电阻、电容、电感1210（3225）a=0.50±0.20b=2.50±0.20,c=3.20±0.20 适用与普通电阻、电容、电感1812（4532）a=0.50±0.20b=3.20±0.20,c=4.50±0.20 适用与普通电阻、电容、电感2010（5025）a=0.60±0.20b=2.50±0.20,c=5.00±0.20 适用与普通电阻、电容、电感2512（6432）a=0.60±0.20b=3.20±0.20,c=6.40±0.20 适用与普通电阻、电容、电感1:1开口，不避锡珠5700-250AA2-0300排阻0404（1010）a=0.25±0.10,b=1.00±0.10c=1.00±0.10,d=0.35±0.10p=0.65±0.05排阻0804（2010）a=0.25±0.10,b=2.00±0.10c=1.00±0.10,d=0.30±0.15p=0.50±0.05排阻1206（3216）a=0.30±0.15,b=3.2±0.15c=1.60±0.15,d=0.50±0.15p=0.80±0.10排阻 1606 （4016）a=0.25±0.10,b=4.00±0.20 c=1.60±0.15,d=0.30±0.10p=0.50±0.05472X-R05240-10a=0.38±0.05,b=2.50±0.10 c=1.00±0.10,d=0.20±0.05 d1=0.40±0.05,p=0.50钽质电容适用于钽质电容1206 （3216） a=0.80±0.30,b=1.60±0.20 c=3.20±0.20,d=1.20±0.10 A=1.50,B=1.20,G=1.401411 (3528) a=0.80±0.30,b=2.80±0.20 c=3.50±0.20,d=2.20±0.10 A=1.50,B=2.20,G=1.702312 (6032) a=1.30±0.30,b=3.20±0.30 c=6.00±0.30,d=2.20±0.10 A=2.00,B=2.20,G=3.202917 (7243)a=1.30±0.30,b=4.30±0.30 c=7.20±0.30,d=2.40±0.10A=2.00,B=2.40,G=4.50铝质电解电容适用于铝质电解电容(Ø4×5.4)d=4.0±0.5h=5.4±0.3a=1.8±0.2,b=4.3±0.2c=4.3±0.2,e=0.5~0.8p=1.0A=2.40,B=1.00P=1.20,R=0.50(Ø5×5.4)d=5.0±0.5h=5.4±0.3a=2.2±0.2,b=5.3±0.2c=5.3±0.2,e=0.5~0.8p=1.3A=2.80,B=1.00P=1.50,R=0.50(Ø6.3×5.4)d=6.3±0.5h=5.4±0.3a=2.6±0.2,b=6.6±0.2c=6.6±0.2,e=0.5~0.8p=2.2A=3.20,B=1.00P=2.40,R=0.50(Ø6.3×7.7)d=6.3±0.5h=7.7±0.3a=2.6±0.2,b=6.6±0.2c=6.6±0.2,e=0.5~0.8p=2.2A=3.20,B=1.00P=2.40,R=0.50(Ø8.0×6.5)d=6.3±0.5h=7.7±0.3a=3.0±0.2,b=8.3±0.2c=8.3±0.2,e=0.5~0.8p=2.2A=3.20,B=1.00P=2.40,R=0.50(Ø8×10.5)d=8.0±0.5h=10.5±0.3a=3.0±0.2,b=8.3±0.2c=8.3±0.2,e=0.8~1.1p=3.1A=3.60,B=1.30P=3.30,R=0.65(Ø10×10.5)d=10.0±0.5h=10.5±0.3a=3.5±0.2,b=10.3±0.2c=10.3±0.2,e=0.8~1.1p=4.6A=4.20,B=1.30P=4.80,R=0.65二极管(SMA) 4500-234031-T0 4500-205100-T0a=1.20±0.30b=2.60±0.30,c=4.30±0.30d=1.45±0.20,e=5.2±0.30二极管(SOD-323)4500-141482-T0a=0.30±0.10b=1.30±0.10,c=1.70±0.10d=0.30±0.05,e=2.50±0.20二极管(3515)a=0.30b=1.50±0.1,c=3.50±0.20二极管(5025)a=0.55b=2.50±0.10, c=5.00±0.20 三极管（SOT-523）a=0.40±0.10,b=0.80±0.05c=1.60±0.10,d=0.25±0.05p=1.00三极管（SOT-23）a=0.55±0.15,b=1.30±0.10c=2.90±0.10,d=0.40±0.10p=1.90±0.10SOT-25a=0.60±0.20,b=2.90±0.20c=1.60±0.20,d=0.45±0.10p=1.90±0.10SOT-26a=0.60±0.20,b=2.90±0.20c=1.60±0.20,d=0.45±0.10p=0.95±0.05SOT-223a1=1.75±0.25,a2=1.5±0.25b=6.50±0.20,c=3.50±0.20d1=0.70±0.1,d2=3.00±0.1p=2.30±0.05SOT-89a1=1.0±0.20,a2=0.6±0.20b=2.50±0.20,c=4.50±0.20d1=0.4±0.10,d2=0.5±0.10d3=1.65±0.20,p=1.5±0.05TO-252a1=1.1±0.2,a2=0.9±0.1b=6.6±0.20,c=6.1±0.20d1=5.0±0.2,d2=Max1.0e=9.70±0.70,p=2.30±0.10TO-263-2a1=1.30±0.1,a2=2.55±0.25b=9.97±0.32,c=9.15±0.50d1=1.3±0.10,d2=0.75±0.24e=15.25±0.50,p=2.54±0.10TO-263-3a1=1.30±0.1,a2=2.55±0.25b=9.97±0.32,c=9.15±0.50d1=1.3±0.10,d2=0.75±0.24e=15.25±0.50,p=2.54±0.10 TO-263-5a1=1.66±0.1,a2=2.54±0.20b=10.03±0.15,c=8.40±0.20d=0.81±0.10,e=15.34±0.2p=1.70±0.10SOP（引脚(Pitch>0.65mm)A=a+1.0,B=d+0.1G=e-2*(0.4+a)P=pSOP(Pitch≦0.65mm)A=a+0.7,B=dG=e-2*(0.4+a)P=pSOJ(Pitch≧0.8mm)A=1.8mm,B=d2+0.10mmG=g-1.0mm,P=pQFP(Pitch≧0.65mm)A=a+1.0,B=d+0.05P=pG1=e1-2*(0.4+a)G2=e2-2*(0.4+a)QFP(Pitch=0.5mm)A=a+0.9,B=0.25mmP=pG1=e1-2*(0.4+a)G2=e2-2*(0.4+a)QFP(Pitch=0.4mm)A=a+0.8,B=0.19mmP=pG1=e1-2*(0.4+a)G2=e2-2*(0.4+a) 引脚长由原来的a+0.70mm更改为a+0.80mm，有利于修理和印刷拉尖的处理。

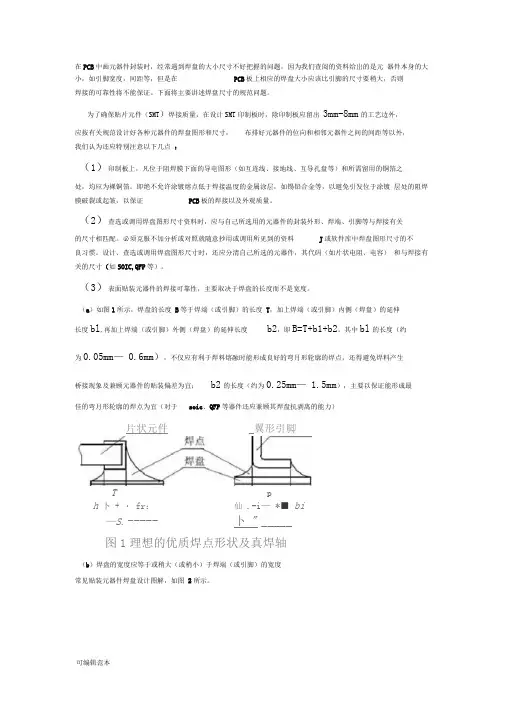

在PCB 中画元器件封装时，经常遇到焊盘的大小尺寸不好把握的问题，因为我们查阅的资料给岀的是元 器件本身的大小，如引脚宽度，间距等，但是在 PCB 板上相应的焊盘大小应该比引脚的尺寸要稍大，否则 焊接的可靠性将不能保证。
下面将主要讲述焊盘尺寸的规范问题。
为了确保贴片元件（SMT ）焊接质量，在设计SMT 印制板时，除印制板应留出 3mm-8mm 的工艺边外，应按有关规范设计好各种元器件的焊盘图形和尺寸，布排好元器件的位向和相邻元器件之间的间距等以外，我们认为还应特别注意以下几点 ： （1） 印制板上，凡位于阻焊膜下面的导电图形（如互连线、接地线、互导孔盘等）和所需留用的铜箔之处，均应为裸铜箔。
即绝不允许涂镀熔点低于焊接温度的金属涂层，如锡铅合金等，以避免引发位于涂镀 层处的阻焊膜破裂或起皱，以保证 PCB 板的焊接以及外观质量。
（2） 查选或调用焊盘图形尺寸资料时，应与自己所选用的元器件的封装外形、焊端、引脚等与焊接有关 的尺寸相匹配。
必须克服不加分析或对照就随意抄用或调用所见到的资料 J 或软件库中焊盘图形尺寸的不 良习惯。
设计、查选或调用焊盘图形尺寸时，还应分清自己所选的元器件，其代码（如片状电阻、电容） 和与焊接有关的尺寸（如SOIC,QFP 等）。
（3） 表面贴装元器件的焊接可靠性，主要取决于焊盘的长度而不是宽度。
（a ）如图1所示，焊盘的长度 B 等于焊端（或引脚）的长度 T ，加上焊端（或引脚）内侧（焊盘）的延伸 长度bl ,再加上焊端（或引脚）外侧（焊盘）的延伸长度 b2，即B=T+b1+b2。
其中bl 的长度（约 为0.05mm — 0.6mm ），不仅应有利于焊料熔融时能形成良好的弯月形轮廓的焊点，还得避免焊料产生 桥接现象及兼顾元器件的贴装偏差为宜；b2的长度（约为0.25mm — 1.5mm ），主要以保证能形成最 佳的弯月形轮廓的焊点为宜（对于 soic 、QFP 等器件还应兼顾其焊盘抗剥离的能力）Tp h 卜 + ・ fr ：仙 .-i — *■ bi—S. -----卜 " _____图1理想的优质焊点形状及真焊轴（b ）焊盘的宽度应等于或稍大（或稍小）于焊端（或引脚）的宽度常见贴装元器件焊盘设计图解，如图 2所示。
贴片元件pcb焊盘设计标准贴片元件（Surface Mount Device，SMD）的PCB焊盘设计标准通常遵循一些常见规范和建议，以确保正确的焊接和可靠的连接。
以下是一些常见的贴片元件焊盘设计标准：
1. 焊盘形状和尺寸：焊盘应具有适当的形状和尺寸，以匹配贴片元件的引脚布局和尺寸。
通常使用圆形、方形或椭圆形焊盘。
焊盘尺寸应根据元件的引脚间距和尺寸进行合理选择。
2. 焊盘间距：贴片元件的焊盘之间应具有足够的间距，以确保焊接过程中的准确对位和避免短路。
通常，焊盘间距应大于元件引脚间距的1.5倍左右。
3. 焊盘形状和覆盖面积：焊盘的形状和覆盖面积应足够大，以提供良好的焊接接触和可靠的连接。
较大的焊盘面积也有助于提高散热性能。
4. 焊盘铜厚度：焊盘的铜厚度应根据电流需求和热量分散要求进行适当选择。
一般来说，焊盘的铜厚度应符合PCB设计的规范，通常为1oz（35µm）或更厚。
5. 焊盘排列方式：焊盘的排列方式应与贴片元件的引脚布局相匹配，以确保准确的对位和连接。
常见的排列方式包括正方形阵列、矩形阵列和线性排列等。
6. 焊盘与其他布局元素的距离：焊盘应与其他PCB布局元素（如其他元件、走线、孔等）保持适当的距离，以避免短路或干扰。
1/ 2
7. 焊盘覆盖层：焊盘上可以添加焊盘覆盖层（Solder Mask）来防止短路和腐蚀。
焊盘覆盖层应正确设计和应用，以避免覆盖焊盘的必要接触区域。
这些是常见的贴片元件焊盘设计标准，但具体的设计要求可能会因制造商、元件类型和应用领域的不同而有所变化。
2/ 2。
PCB焊盘与孔径设计一般规范PCB焊盘与孔径设计是PCB设计中非常重要的一环，它直接影响到焊接质量和可靠性。
下面是PCB焊盘与孔径设计的一般规范，供参考：1.焊盘设计：-焊盘形状：常见的焊盘形状有圆形、方形和矩形等，一般情况下，圆形焊盘比较容易打磨，方形和矩形焊盘则更容易定位。
-焊盘大小：焊盘的尺寸应根据焊接工艺和元件封装尺寸进行合理设计，通常要留出一定的空余空间，以便焊接时不会出现短路现象。
-焊盘间距：焊盘之间的间距应根据PCB板的层数和制板工艺进行设计，一般情况下，在同一面板上焊盘间距应大于焊锡的间隙。
-焊盘位置：焊盘的位置应根据被连接元件的布局进行合理设计，避免受限制、干扰和误操作等问题。
- 焊盘标记：焊盘应标明焊盘编号和对应的元件设计ator，以方便组装时的对应和定位。
-焊盘连接：焊盘与元件之间的连接方式可以采用电镀（HAL、ENIG等）或者热转印等方法，根据实际需求选择合适的连接方式。
2.孔径设计：- 孔径规格：孔径的大小取决于被连接元件的引脚，通常按照元件的要求进行设计。
常见的孔径规格有0.25mm、0.3mm、0.35mm等。
-孔径形状：常见的孔径形状有圆形、椭圆形和矩形等，一般情况下，圆孔比较容易进行穿孔操作，矩形孔适用于非标准元件的布局。
-孔径间距：孔径之间的间距应根据PCB板的层数和制板工艺进行设计，一般情况下，孔径间距应大于孔径的直径。
-孔径位置：孔径的位置应根据被连接元件的布局进行合理设计，避免受限制、干扰和误操作等问题。
- 孔径划线：孔径应标明孔径编号和对应的元件设计ator，以方便组装时的对应和定位。
-孔径填充：如果没有被连接元件需要通过孔径连接的话，可以考虑在孔径上进行焊盘填充，以增加板的机械强度。
总的来说，焊盘与孔径的设计需要考虑到焊接工艺、元件布局、层数和制板工艺等因素，合理设计可以提高焊接质量和可靠性。
每个项目都有其特定的需求，因此在实际设计前最好与组装、制板等相关人员进行沟通与确认。
注：以下设计标准参照了IPC-SM-782A标准和一些日本著名设计制造厂家的设计以及在制造经验中积累的一些较好的设计方案。
以供大家参考和使用（焊盘设计总体思想：CHIP件当中尺寸标准的，按照尺寸规格给出一个焊盘设计标准；尺寸不标准的，按照其物料编号给出一个焊盘设计标准。
IC、连接器元件按照物料编号或规格归类给出一个设计标准。
），以减少设计问题给实际生产带来的诸多困扰。
1、焊盘规范尺寸：规格(或物料编号) 物料具体参数(mm) 焊盘设计(mm) 印锡钢网设计印胶钢网设计备注01005 / / / /0201（0603）a=0.10±0.05b=0.30±0.05,c=0.60±0.05 /适用与普通电阻、电容、电感0402（1005）a=0.20±0.10b=0.50±0.10,c=1.00±0.10 以焊盘中心为中心，开孔圆形D=0.55mm开口宽度0.2mm（钢网厚度T建议厚度为0.15mm）适用与普通电阻、电容、电感0603（1608）a=0.30±0.20,b=0.80±0.15,c=1.60±0.15 适用与普通电阻、电容、电感0805（2012）a=0.40±0.20 适用与普通电阻、电容、电感b=1.25±0.15,c=2.00±0.201206（3216）a=0.50±0.20b=1.60±0.15,c=3.20±0.20 适用与普通电阻、电容、电感1210（3225）a=0.50±0.20b=2.50±0.20,c=3.20±0.20 适用与普通电阻、电容、电感1812（4532）a=0.50±0.20b=3.20±0.20,c=4.50±0.20 适用与普通电阻、电容、电感2010（5025）a=0.60±0.20b=2.50±0.20,c=5.00±0.20 适用与普通电阻、电容、电感2512 （6432）适用与普通电阻、电容、电感a=0.60±0.20b=3.20±0.20,c=6.40±0.201:1开口，不避锡珠5700-250AA2-0300排阻0404（1010）a=0.25±0.10,b=1.00±0.10c=1.00±0.10,d=0.35±0.10p=0.65±0.05排阻0804（2010）a=0.25±0.10,b=2.00±0.10c=1.00±0.10,d=0.30±0.15p=0.50±0.05排阻1206（3216）a=0.30±0.15,b=3.2±0.15c=1.60±0.15,d=0.50±0.15p=0.80±0.10排阻1606（4016）a=0.25±0.10,b=4.00±0.20c=1.60±0.15,d=0.30±0.10p=0.50±0.05472X-R05240-10a=0.38±0.05,b=2.50±0.10c=1.00±0.10,d=0.20±0.05d1=0.40±0.05,p=0.50钽质电容适用于钽质电容1206 （3216） a=0.80±0.30,b=1.60±0.20 c=3.20±0.20,d=1.20±0.10 A=1.50,B=1.20,G=1.401411 (3528) a=0.80±0.30,b=2.80±0.20 c=3.50±0.20,d=2.20±0.10 A=1.50,B=2.20,G=1.702312 (6032) a=1.30±0.30,b=3.20±0.30 c=6.00±0.30,d=2.20±0.10 A=2.00,B=2.20,G=3.202917 (7243)a=1.30±0.30,b=4.30±0.30 c=7.20±0.30,d=2.40±0.10A=2.00,B=2.40,G=4.50铝质 电解 电容适用于铝质电解电容(Ø4×5.4)d=4.0±0.5 h=5.4±0.3a=1.8±0.2,b=4.3±0.2 c=4.3±0.2,e=0.5~0.8 p=1.0A=2.40,B=1.00 P=1.20,R=0.50(Ø5×5.4)d=5.0±0.5 h=5.4±0.3a=2.2±0.2,b=5.3±0.2 c=5.3±0.2,e=0.5~0.8 p=1.3A=2.80,B=1.00 P=1.50,R=0.50(Ø6.3×5.4) d=6.3±0.5 h=5.4±0.3a=2.6±0.2,b=6.6±0.2c=6.6±0.2,e=0.5~0.8 p=2.2A=3.20,B=1.00 P=2.40,R=0.50(Ø6.3×7.7) d=6.3±0.5 h=7.7±0.3a=2.6±0.2,b=6.6±0.2c=6.6±0.2,e=0.5~0.8p=2.2A=3.20,B=1.00P=2.40,R=0.50(Ø8.0×6.5) d=6.3±0.5 h=7.7±0.3a=3.0±0.2,b=8.3±0.2c=8.3±0.2,e=0.5~0.8p=2.2A=3.20,B=1.00P=2.40,R=0.50(Ø8×10.5) d=8.0±0.5 h=10.5±0.3a=3.0±0.2,b=8.3±0.2c=8.3±0.2,e=0.8~1.1p=3.1A=3.60,B=1.30P=3.30,R=0.65(Ø10×10.5) d=10.0±0.5 h=10.5±0.3a=3.5±0.2,b=10.3±0.2c=10.3±0.2,e=0.8~1.1p=4.6A=4.20,B=1.30P=4.80,R=0.65二极管(SMA)4500-234031-T04500-205100-T0a=1.20±0.30b=2.60±0.30,c=4.30±0.30d=1.45±0.20,e=5.2±0.30二极管(SOD-323)4500-141482-T0a=0.30±0.10b=1.30±0.10,c=1.70±0.10d=0.30±0.05,e=2.50±0.20二极管(3515)a=0.30b=1.50±0.1,c=3.50±0.20二极管(5025)a=0.55b=2.50±0.10, c=5.00±0.20三极管（SOT-523）a=0.40±0.10,b=0.80±0.05c=1.60±0.10,d=0.25±0.05p=1.00三极管（SOT-23）a=0.55±0.15,b=1.30±0.10c=2.90±0.10,d=0.40±0.10p=1.90±0.10SOT-25a=0.60±0.20,b=2.90±0.20c=1.60±0.20,d=0.45±0.10p=1.90±0.10SOT-26a=0.60±0.20,b=2.90±0.20c=1.60±0.20,d=0.45±0.10p=0.95±0.05SOT-223a1=1.75±0.25,a2=1.5±0.25b=6.50±0.20,c=3.50±0.20d1=0.70±0.1,d2=3.00±0.1p=2.30±0.05SOT-89a1=1.0±0.20,a2=0.6±0.20b=2.50±0.20,c=4.50±0.20d1=0.4±0.10,d2=0.5±0.10d3=1.65±0.20,p=1.5±0.05TO-252a1=1.1±0.2,a2=0.9±0.1b=6.6±0.20,c=6.1±0.20d1=5.0±0.2,d2=Max1.0e=9.70±0.70,p=2.30±0.10TO-263-2a1=1.30±0.1,a2=2.55±0.25b=9.97±0.32,c=9.15±0.50d1=1.3±0.10,d2=0.75±0.24e=15.25±0.50,p=2.54±0.10TO-263-3a1=1.30±0.1,a2=2.55±0.25b=9.97±0.32,c=9.15±0.50d1=1.3±0.10,d2=0.75±0.24e=15.25±0.50,p=2.54±0.10TO-263-5a1=1.66±0.1,a2=2.54±0.20b=10.03±0.15,c=8.40±0.20d=0.81±0.10,e=15.34±0.2p=1.70±0.10SOP（引脚(Pitch>0.65mm)A=a+1.0,B=d+0.1G=e-2*(0.4+a)P=pSOP(Pitch≦0.65mm)A=a+0.7,B=dG=e-2*(0.4+a)P=pSOJ(Pitch≧0.8mm)A=1.8mm,B=d2+0.10mmG=g-1.0mm,P=pQFP(Pitch≧0.65mm)A=a+1.0,B=d+0.05P=pG1=e1-2*(0.4+a)G2=e2-2*(0.4+a)QFP(Pitch=0.5mm)A=a+0.9,B=0.25mmP=pG1=e1-2*(0.4+a)G2=e2-2*(0.4+a)QFP(Pitch=0.4mm)A=a+0.8,B=0.19mmP=pG1=e1-2*(0.4+a)G2=e2-2*(0.4+a) 引脚长由原来的a+0.70mm更改为a+0.80mm，有利于修理和印刷拉尖的处理。
PCB板焊盘及通孔的设计规范PCB板（Printed Circuit Board）的焊盘和通孔是PCB设计中非常重要的部分。
焊盘和通孔的设计规范直接影响着PCB板的可靠性和性能。
下面将详细介绍焊盘和通孔的设计规范。
-焊盘尺寸：焊盘的尺寸要足够大，以便实现良好的焊接和质量控制。
一般来说，焊盘的直径应大于焊点直径的1.5到2倍。
-焊盘间距：相邻焊盘之间的间距应足够大，以确保焊接的可靠性和防止短路。
一般来说，焊盘之间的间距应大于焊盘直径的1倍。
-焊盘形状：常见的焊盘形状有圆形、方形和椭圆形等。
在选择焊盘形状时，应考虑到焊接工艺和组装工艺的要求。
-焊盘排列方式：焊盘的排列方式通常有线性排列和阵列排列两种。
线性排列适用于较简单的电路板，而阵列排列适用于多通道或高密度的电路板。
- 焊盘材料：常见的焊盘材料有HASL（Hot Air Solder Leveling）、金属化和电镀等。
选择合适的焊盘材料可以增强焊接的可靠性和稳定性。
-通孔类型：通孔通常分为过孔和盲孔两种类型。
过孔是从一侧通过整个电路板，而盲孔只在一侧存在。
选择合适的通孔类型取决于PCB板的设计要求和组装工艺。
-通孔尺寸：通孔的尺寸应根据焊接或组装的需求来确定。
一般来说，通孔的直径应大于插入物件的直径。
-通孔间距：相邻通孔之间的间距应足够大，以避免电气和机械冲突。
一般来说，通孔之间的间距应大于通孔直径的3倍。
-通孔位置：通孔的位置应根据电路板的布局和连接要求来确定。
通孔的位置应尽量靠近连接元件，以减少走线长度和电阻。
-通孔涂覆：通常情况下，通孔需要涂覆防腐层以保护其表面和内部金属不受氧化，常用的涂覆材料有锡、镍和金等。
综上所述，焊盘和通孔的设计规范是PCB设计中非常重要的环节。
合理的设计可以提高PCB板的可靠性、性能和生产效率。
焊盘设计规范1、对于0201 C&R ：焊盘开窗方式如右图示：并要求焊盘设计尺寸如下：L=0.8～0.9mmW=0.3～0.35mmZ=0.15～0.22mm2、对于0201无引脚二极管：焊盘开窗方式如右图示：并要求焊盘设计尺寸如下：Z=C; W=B+0.1mm; L=A+0.25mm3、对于0402无引脚二极管：焊盘开窗方式如右图示：并要求焊盘设计尺寸如下：Z=C; W=B+0.1mm; L=A+0.3mm4、对于0402有引脚二极管焊盘开窗方式如右图示：并要求焊盘设计尺寸如下：Z=A-0.2mm; Y=B+0.2mm; L =A+0.7mm 零件物料5、对于0402 C&R焊盘开窗方式如右图示：并要求焊盘设计尺寸如下Z=0.25～0.3mmL=1.3～1.65mmW=0.55～0.7mm6.对于0603 C&R焊盘开窗方式如右图示：Z=0.7～0.8mmX=0.8～1.0mmY=0.9～1.0mm6.对于0603二极管焊盘开窗方式如右图示：Z=A-0.2mm; Y=B+0.2mm; L=A+0.7mm6.对于0805 C&R焊盘开窗方式如右图示：Z=0.8～1.0mmX=1.2～1.45mmY=1.35～1.5mm7、LED 焊盘设计如右图示：8、QFN 焊盘设计如右图示：并要求焊盘设计尺寸如下X=B+0.6mm; W=A ～A+0.05mm9、CN 焊盘设计如右图示：L=A+0.6mm; W=B +0.4mm0.05~0.08mm物料10、定位孔设计如右图示：将定位孔设计在贴装区对角，形状圆孔，直径优先1.2mm和, 二选1mm;。
pcb焊盘设计标准ipc
IPC是国际电子工业协会，该组织成立于1957年，为全球电子制造业提供标准和培训服务。
在电路板(PCB)设计中，焊盘是连接PCB 和元件的关键部分。
IPC制定了一系列标准来确保焊盘的质量和可靠性。
IPC焊盘设计标准包括以下方面：
1. 焊盘直径和间距：IPC建议焊盘直径应大于元件引脚直径的1.5倍，焊盘间距应大于元件引脚直径的1.25倍。
这可以确保焊盘能够完全覆盖元件引脚，并提供足够的间距以避免短路。
2. 焊盘形状：IPC建议使用圆形或方形焊盘，而不是椭圆形或菱形焊盘。
圆形或方形焊盘可以提供最大的焊接面积，从而提高焊接的可靠性。
3. 焊盘涂覆：IPC建议焊盘涂覆应该覆盖整个焊盘和相邻的部分，以确保焊接的可靠性。
4. 焊盘与元件引脚的接触面积：IPC建议焊盘与元件引脚的接触面积应大于50%。
这可以确保焊接的可靠性，并提高元件的抗拉强度。
总之，IPC焊盘设计标准是确保PCB焊盘质量和可靠性的重要标准，遵循这些标准可以提高焊接的成功率，并减少生产中的故障率。
- 1 -。
PCB焊盘与钢网设计规范在电子产品制造中，PCB（Printed Circuit Board，印制电路板）作为电子元器件的载体，其品质直接影响到整个产品的品质和性能。
而PCB的独特结构和布局形式也使得焊盘（Pad）和钢网（Solder Mask）成为了PCB设计中极为重要的元素。
因此，本文将为大家介绍PCB焊盘与钢网的设计规范。
PCB焊盘设计规范焊盘尺寸焊盘的尺寸既要保证良好的焊接质量，又要考虑到PCB面积的利用率，具体规范如下：•圆形焊盘直径：∮0.45mm ~ ∮4.0mm。
•方形焊盘边长：正方形边长相等，边长范围为0.45mm ~ 4.0mm。
•长方形焊盘：长和宽相等或者长是宽的2倍，长和宽的范围为0.45mm ~ 4.0mm。
焊盘形状除了尺寸的限制，不同形状的焊盘适用于不同的元器件，具体规范如下：•圆形焊盘：适用于大部分元器件，如QFN、QFP、SOIC和TSSOP等。
•长方形焊盘：适用于长条形器件，如IC和连接器等。
•方形焊盘：适用于立方体形的器件，如晶体、电容、电阻等。
焊盘布局同种类型的焊盘可以互相接近，但是相邻不允许重叠，易于焊接，具体规范如下：•焊盘中心距离至少大于2倍的焊盘直径，方便人工操作和自动焊接。
•焊盘布局尽量避免盲孔，焊接后需要检查焊盘状态和通电后进行测试。
PCB钢网设计规范钢网区域钢网属于SMD材料，板面剩余可插区域应该大于板面总面积的一半，具体规范如下：•钢网占用面积应该在可插区域以内，不得向可插区域外延伸。
•钢网的布局方向应该与元件的装配方向一致，否则会引起不良的SMD焊接效果。
钢网形状不同的钢网形状能适应不同的元件布局和焊接需求，具体规范如下：•圆形钢网：适用于电容和晶振等单个元件。
•方形钢网：适用于大量重复元件的布局。
•矩形钢网：适用于长条形元件的布局，如插头、接插件等，方便工人焊接。
钢网间距为保证良好的SMD焊接效果，钢网间的间距应该根据元器件的尺寸和布局来确定，具体规范如下：•对于小型元件，应该保留足够的间隔，并注意排列顺序。
PCB 焊盘与孔设计工艺规范1. 目的规范产品的PCB焊盘设计工艺，规定PCB焊盘设计工艺的相关参数，使得PCB 的设计满足可生产性、可测试性、安规、EMC 、EMI 等的技术规范要求，在产品设计过程中构建产品的工艺、技术、质量、成本优势。
2. 适用范围本规范适用于空调类电子产品的PCB 工艺设计，运用于但不限于PCB 的设计、PCB 批产工艺审查、单板工艺审查等活动。
本规范之前的相关标准、规范的内容如与本规范的规定相抵触的，以本规范为准3. 引用/参考标准或资料TS—S0902010001 << 信息技术设备PCB 安规设计规范>>TS—SOE0199001 << 电子设备的强迫风冷热设计规范>>TS—SOE0199002 << 电子设备的自然冷却热设计规范>>IEC60194 << 印制板设计、制造与组装术语与定义>> ( Printed Circuit Board design manufacture and assembly-terms and definitions )IPC—A—600F << 印制板的验收条件>> ( Acceptably of printed board ) IEC609504. 规范内容4.1 焊盘的定义通孔焊盘的外层形状通常为圆形、方形或椭圆形。
具体尺寸定义详述如下，名词定义如图所示。
1) 孔径尺寸：若实物管脚为圆形:孔径尺寸(直径) =实际管脚直径+0.20 ∽0.30mm(8.0∽12.0MIL )左右；若实物管脚为方形或矩形: 孔径尺寸(直径) =实际管脚对角线的尺寸+0.10 ∽0.20mm( 4.0 ∽8.0MIL )左右。
2) 焊盘尺寸：常规焊盘尺寸=孔径尺寸(直径) +0.50mm(20.0 MIL) 左右。
4.2 焊盘相关规范4.2.1 所有焊盘单边最小不小于0.25mm，整个焊盘直径最大不大于元件孔径的 3 倍。
PCB焊盘设计工艺要求1.焊盘形状和尺寸：焊盘的形状和尺寸应根据所需焊接元器件选择合适的形状和尺寸。
一般常见的焊盘形状有圆形、方形和椭圆形。
焊盘的尺寸应保证足够的焊接面积，以确保焊接强度。
2.焊盘排列和间距：焊盘之间的排列和间距应根据电路板上元器件的尺寸和布局进行合理设计。
焊盘之间的间距应保持一定的距离，以避免过度共振和短路等问题。
3.焊盘涂覆：焊盘的涂覆通常采用热镀锡或喷锡方式进行。
热镀锡方式可提供更好的涂层质量和焊接性能，而喷锡方式则更加经济。
涂覆材料应具有良好的导热性和抗腐蚀性。
4.焊盘与钻孔的配对：当焊盘与钻孔配对时，应注意焊盘的尺寸和钻孔的直径要匹配。
焊盘的尺寸要比钻孔的直径稍大，以确保焊盘的覆盖面积和完好性。
5.焊盘与线宽之间的连接：焊盘与线宽之间的连接需要保持良好的连接工艺。
焊盘和线宽之间的连接一般采用焊盘填充、钎焊或电铸等方法。
6.焊盘的阻焊保护：为了确保焊盘的质量和耐用性，焊盘部位可以进行阻焊保护。
阻焊层可以防止焊接过程中的溅剂和污染物进入焊盘区域，提高焊盘的防腐蚀性能。
7.焊盘与接地设计：在设计焊盘时，应考虑焊盘与接地的连接。
焊盘与接地之间的连接可以采用焊接或插件方法进行。
焊盘与接地的连接应保持低电阻，以确保信号传输的质量。
8.焊盘的兼容性设计：在设计焊盘时，应考虑焊盘与其他元器件的兼容性。
特别是焊盘与插件的兼容性，以确保焊接过程中的稳定性和可靠性。
在进行PCB焊盘设计工艺时，还需要遵循以下注意事项：1.根据元器件的类型和尺寸合理选择焊盘形状和尺寸。
2.确保焊盘之间的排列和间距合适，避免导致电路板布线困难。
3.注意焊盘与钻孔的配对，确保焊盘的尺寸与钻孔直径匹配。
4.根据焊盘的连接方式选择合适的连接技术和工艺。
5.为了提高焊盘的耐用性和防腐蚀性，可以采取焊盘阻焊保护措施。
总之，PCB焊盘设计工艺要求是保证PCB焊盘质量和稳定性的重要步骤。
通过合理选择焊盘形状和尺寸，合适的排列和间距，以及采用适当的连接工艺和防护措施，可以提高焊盘的品质和可靠性，确保PCB的正常工作和使用寿命。
PCB_焊盘工艺设计规范分解焊盘工艺设计规范是指在PCB（Printed Circuit Board，印刷电路板）生产过程中，对焊盘的设计和加工要求的规范。
通过合理的焊盘工艺设计，可以确保焊盘的质量和可靠性，提高PCB的性能和可靠性。
下面将焊盘工艺设计规范进行分解说明：一、焊盘形状设计规范焊盘形状设计是决定焊接方式和焊接质量的关键。
一般焊盘可以分为圆形、方形、椭圆形、矩形等多种形状。
在设计时需要根据元件封装类型、焊接方式、焊接工艺等因素来确定焊盘的形状。
同时，需要考虑焊盘的尺寸大小、间距、焊盘间隙、端子与焊盘的连接等问题。
二、焊盘布局设计规范焊盘布局设计是指焊盘在PCB上的分布和排列。
合理的焊盘布局可以提高元器件的密集度、避免焊接间隙过小和相互干扰等问题。
在布局设计时需要考虑焊盘之间的间距、端子与焊盘之间的间隔、焊盘与其他元器件之间的间距等因素。
三、焊盘间隙设计规范焊盘间隙是指焊盘与焊盘之间的间距。
合理的焊盘间隙可以避免相邻焊盘之间的短路或者过接问题。
焊盘间隙的设计需要根据焊接工艺、焊料类型、焊盘尺寸等因素来确定。
通常，大尺寸焊盘的间隙可以较小，而小尺寸焊盘的间隙则需要适当增大。
四、焊盘涂覆设计规范焊盘涂覆是指在焊盘上涂覆一层焊接助剂，用于提高焊接的质量和可靠性。
合理的焊盘涂覆设计可以提高焊盘的润湿性和耐腐蚀性，同时也能够减少焊接过程中的气泡和其他缺陷。
在涂覆设计时需要考虑涂覆层的厚度、均匀性、涂覆方式等因素。
五、焊盘刚化设计规范焊盘刚化是指通过改变焊盘的材料或者结构来提高焊盘的刚度和稳定性。
焊盘刚化设计需要考虑焊盘的材料选择、厚度、形状等因素。
一般情况下，大功率焊盘需要更高的刚度和稳定性。
六、焊盘检测规范焊盘检测是指对焊盘进行质量检测和可靠性验证。
焊盘检测需要使用相关的测试设备和工具，对焊盘的焊接质量、焊盘与元器件的连接可靠性、焊盘与PCB的连接质量等进行检测。
同时还需要制定相应的测试标准和流程，确保焊盘的质量符合要求。
PCB设计中焊盘的种类及设计标准在PCB设计中，焊盘是一个非常重要的概念，PCB工程师对它一定不陌生。
不过，虽然熟悉，很多工程师对焊盘的知识却是一知半解。
今天来了解下焊盘的种类，以及在PCB设计中焊盘的设计标准。
焊盘，表面贴装装配的基本构成单元，用来构成电路板的焊盘图案(land pattern)，即各种为特殊元件类型设计的焊盘组合。
焊盘用于电气连接、器件固定或两者兼备的部分导电图形。
PCB焊盘的种类一、常见焊盘1、方形焊盘印制板上元器件大而少、且印制导线简单时多采用。
在手工自制PCB时，采用这种焊盘易于实现。
2、圆形焊盘广泛用于元件规则排列的单、双面印制板中。
若板的密度允许，焊盘可大些，焊接时不至于脱落。
3、岛形焊盘焊盘与焊盘间的连线合为一体。
常用于立式不规则排列安装中。
4、多边形焊盘用于区别外径接近而孔径不同的焊盘，便于加工和装配。
5、椭圆形焊盘这种焊盘有足够的面积增强抗剥能力，常用于双列直插式器件。
6、开口形焊盘为了保证在波峰焊后，使手工补焊的焊盘孔不被焊锡封死时常用。
二、特殊焊盘1、梅花焊盘梅花焊盘通常用在大的过孔接地的位置，这样设计有以下几点原因：1）固定孔需要金属化和GND相连，如果该固定孔是全金属化的，在回流焊的时候容易将该孔堵住。
2）采用内部的金属螺孔可能由于安装或多次拆装等原因，造成该接地处于不良的状态。
而采用梅花孔焊盘，不管应力如何变化，均能保证良好的接地。
2、十字花焊盘十字花焊盘又称热焊盘、热风焊盘等。
其作用是减少焊盘在焊接中向外散热，以防止因过度散热而导致的虚焊或PCB起皮。
1）当你的焊盘是地线时候。
十字花可以减少连接地线面积，减慢散热速度，方便焊接。
2）当你的PCB是需要机器贴片，并且是回流焊机，十字花焊盘可以防止PCB起皮（因为需要更多热量来融化锡膏）。
3、泪滴焊盘当焊盘连接的走线较细时常采用，以防焊盘起皮、走线与焊盘断开。
这种焊盘常用在高频电路中。
PCB设计中焊盘的设计标准一、PCB焊盘的形状和尺寸设计标准1、所有焊盘单边最小不小于0.25mm，整个焊盘直径最大不大于元件孔径的3倍。
PCB设计工艺规范1．概述与范围本规范规定了印制板设计应遵循的基本工艺规范，适合于公司的印制电路板设计。
2．性能等级(Class)在有关的IPC标准中建立了三个通用的产品等级(class)，以反映PCB在复杂程度、功能性能和测试/检验方面的要求。
设计要求决定等级。
在设计时应根据产品等级要求进行设计和选择材料。
第一等级通用电子产品包括消费产品、某些计算机和计算机外围设备、以及适合于那些可靠性要求不高，外观不重要的电子产品。
第二等级专用服务电子产品包括那些要求高性能和长寿命的通信设备、复杂的商业机器、仪器和军用设备，并且对这些设备希望不间断服务，但允许偶尔的故障。
第三等级高可靠性电子产品包括那些关键的商业与军事产品设备。
设备要求高可靠性，因故障停机是不允许的。
2.1组装形式PCB的工艺设计首先应该确定的就是组装形式，即SMD与THC在PCB正反两面上的布局，不同的组装形式对应不同的工艺流程。
设计者设计印制板应考虑是否能最大限度的减少流程问题，这样不但可以降低生产成本，而且能提高产品质量。
因此，必须慎重考虑。
针对公司实际情况，应该优选表1所列形式之一。
表1 PCB组装形式组装形式示意图PCB设计特征I、单面全SMD单面装有SMDII、双面全SMD双面装有SMDIII、单面混装单面既有SMD又有THCIV、A面混装B面仅贴简单SMD 一面混装，另一面仅装简单SMDV、A面插件B面仅贴简单SMD 一面装THC，另一面仅装简单SMD3. PCB材料3．1 PCB基材：PCB基材的选用主要根据其性能要求选用，推荐选用FR－4环氧树脂玻璃纤维基板。
选择时应考虑材料的玻璃转化温度、热膨胀系数（CTE）、热传导性、介电常数、表面电阻率、吸湿性等因素。
3．2 印制板厚度范围为0.5mm～6.4mm，常用0.5mm,0.8mm,1mm,1.6mm,2.4mm,3.2mm几种。
3．3 铜箔厚度：厚度种类有18u,35u,50u,70u。
元器件焊盘设计PCB的元器件焊盘设计是一个重点，最终产品的质量都在于焊点的质量。
因此，焊盘设计是否科学合理，至关重要。
对于同一个元件，凡是对称使用的焊盘（如片状电阻、电容、SOIC、QFP等），设计时应严格保持其全面的对称性，即焊盘图形的形状与尺寸应完全一致。
以保证焊料熔融时，作用于元器件上所有焊点的表面张力（也称为润湿力）能保持平衡（即其合力为零），以利于形成理想的焊点。
以下分类讲一下不同类型元器件的焊盘设计要求：一、片式（Chip）元件焊盘设计应掌握以下关键要素对称性：两端焊盘必须对称，才能保证熔融焊锡表面张力平衡；对于小尺寸的元件0603、0402、0201等，两端融焊锡表面张力的不平衡，很容易引起元件形成“立碑”的缺陷。
焊盘间距：确保元件端头或引脚与焊盘恰当的搭接尺寸；焊盘剩余尺寸：搭接后的剩余尺寸必须保证焊点能够形成弯月面；焊盘宽度：应与元件端头或引脚的宽度基本一致。
A ：焊盘宽度B ：焊盘长度G ：焊盘间距S ：焊盘剩余尺寸在实际生产中，最常见到0402元件焊盘设计不合理，造成缺陷比较多，在这里，给大家一个0402元件的优选焊盘设计方案，这个方案在生产实际中效果比较好，缺陷率极低。
0402优选焊盘各项参数及焊盘图形：A=0.7-0.71B=0.38G=0.52S=0.14焊盘的两端可以设计成半园形，焊接后的焊点比较饱满。
二、SOP及QFP设计原则：1、焊盘中心距等于引脚中心距；2、单个引脚焊盘设计的一般原则Y=T+b1+b2=1.5~2mm （b1=0.3～1.0mm b2=0.3～0.7mm）X=1~1.2W3、相对两排焊盘内侧距离按下式计算（单位mm）G=F-K式中：G—两排焊盘之间距离，F—元器件壳体封装尺寸，K—系数，一般取0.25mm，SOP 包括QFP的焊盘设计中，需要注意的就是上面第2条中的b1和b2两个参数。
良好的焊点可以看下面的图，在这个图里，前面称为的焊点的脚趾，后面称为焊点的脚跟，一个合格的焊点，必须包含这两部分，缺一不可，而且焊点的强度也是靠这两个部位来保证的，尤其是脚跟部位。
PCB板焊盘及通孔的设计规范PCB板（Printed Circuit Board）是现代电子设备中必不可少的元件，它起到了支持、连接和固定电子元件的作用。
在PCB板的设计中，焊盘和通孔的设计规范至关重要，可以保证电子元件的正确连接和稳定性。
下面将详细介绍焊盘和通孔的设计规范。
焊盘设计规范：1.尺寸规范：焊盘的尺寸应根据电子元件的引脚尺寸合理设计，一般焊盘直径应为引脚直径的1.2-1.5倍。
2.外形规范：焊盘形状可以是圆形、方形或椭圆形，但必须保证与引脚的连接面积充足。
3.连接性规范：焊盘与电子元件的引脚之间需要有良好的电气和机械连接，焊盘与引脚的接触面积要足够大，建议保持接触率在80%以上。
4.铜量规范：焊盘的铜量通常根据焊接热量和PCB板的金属层厚度决定，一般为0.5-1盎司（OZ）。
5.阻焊规范：为防止焊盘之间短路，焊盘表面应涂覆阻焊或喷覆油墨。
6.焊盘间距规范：焊盘之间的间距要足够大，一般距离不小于焊盘直径的两倍。
7. 衬铜规范：为提高焊盘的可靠性和耐久性，焊盘表面可以加一层衬铜，通常厚度为0.025-0.0254mm，即1-1.5mil。
通孔设计规范：1.尺寸规范：通孔的内径和外径应根据焊接或安装元件时所需的引脚尺寸合理设计，一般通孔的外径为引脚直径的1.2-1.5倍。
2. 垂直度规范：通孔的垂直度对焊接和组装的质量有很大影响，通孔的垂直度误差应控制在0.05mm以内。
3.阻焊规范：为避免通孔与焊盘短路，通孔的内壁和外壁应涂覆阻焊或喷覆油墨。
4.理顺规范：通孔所连接的多层板之间的走线布局应合理，通孔的位置要避免与其他元器件、走线或焊盘过近。
5.通孔填充规范：在一些特殊的情况下，可以使用孔内填充物（如尼龙套管等）来增加通孔的可靠性和机械强度，但填充物的选择和使用应满足特定的设计要求。
总结：焊盘和通孔是PCB板设计中非常重要的组成部分，它们的设计规范直接影响到电子元件的连接可靠性和整个电路板的稳定性。
PCB的元器件焊盘设计
PCB的元器件焊盘设计是一个重点，最终产品的质量都在于焊点的质量。
因此，焊盘设计是否科学合理，至关重要。
对于同一个元件，凡是对称使用的焊盘（如片状电阻、电容、SOIC、QFP等），设计时应严格保持其全面的对称性，即焊盘图形的形状与尺寸应完全一致。
以保证焊料熔融时，作用于元器件上所有焊点的表面张力（也称为润湿力）能保持平衡（即其合力为零），以利于形成理想的焊点。
以下分类讲一下不同类型元器件的焊盘设计要求：一、片式（Chip）元件焊盘设计应掌握以下关键要素对称性：两端焊盘必须对称，才能保证熔融焊锡表面张力平衡；对于小尺寸的元件0603、0402、0201等，两端融焊锡表面张力的不平衡，很容易引起元件形成“立碑”的缺陷。
焊盘间距：确保元件端头或引脚与焊盘恰当的搭接尺寸；焊盘剩余尺寸：搭接后的剩余尺寸必须保证焊点能够形成弯月面；焊盘宽度：应与元件端头或引脚的宽度基本一致。
A ：焊盘宽度 B ：焊盘长度G ：焊盘间距S ：焊盘剩余尺寸
在实际生产中，最常见到0402元件焊盘设计不合理，造成缺陷比较多，在这里，给大家一个0402元件的优选焊盘设计方案，这个方案在生产实际中效果比较好，缺陷率极低。
0402优选焊盘各项参数及焊盘图形：A=0.7-0.71B=0.38G=0.52S=0.14
焊盘的两端可以设计成半园形，焊接后的焊点比较饱满。
二、SOP及QFP设计原则：1、焊盘中心距等于引脚中心距；2、单个引脚焊盘设计的一般原则Y=T+b1+b2=1.5~2mm （b1=0.3～1.0mm b2=0.3～0.7mm）X=1~1.2W3、相对两排焊盘内侧距离按下式计算（单位mm）G=F-K式中：G—两排焊盘之间距离，F—元器件壳体封装尺寸，K—系数，一般取0.25mm，
SOP 包括QFP的焊盘设计中，需要注意的就是上面第2条中的b1和b2两个参数。
良好的焊点可以看下面的图，在这个图里，前面称为的焊点的脚趾，后面称为焊点的脚跟，。
