华电新乡宝山电厂660MW超临界火力发电机组技术丛书第一分册汽轮机设备及系统王秀波主编照片内容提要为适应我厂一期2×660MW机组汽轮机专业生产培训的需要，依据上海汽轮机等设备厂家提供的资料，参考其他电厂的有关材料进行编写的。
本教材在刘希勇副总经理和陈可露主任的直接领导与支持下完成的。
整套教材共分六章，第一章概述，分别从汽轮机发展的特点，专业基础知识、电厂热经济指标以及我厂汽轮机的技术规范、概况等方面进行了介绍。
第二章汽轮机本体结构，分别从汽轮机的转子部分、静子部分以及配汽机构等对汽轮机结构进行了详细介绍。
第三章汽轮机调节保安系统，分别介绍了汽轮机的高压抗燃油系统、危急保安系统、机械超速遮断系统、DEH、ETS以及TSI系统。
第四章对汽轮机各辅助系统和设备进行了详细叙述。
第五章汽轮机运行，详细论述了汽轮机部件的热应力、热变形、热膨胀等基础知识，汽轮机的启停、汽轮机的变压运行以及运行维护等内容。
第六章汽轮机事故处理，介绍了汽轮机的事故处理原则，就汽轮机防止大轴弯曲等8个主要的典型事故进行了详细的论述。
由于水平有限，在教材中难免存在缺点和不足之处，真诚希望各位同仁给予批评指正。
目录第一章概述-------------------------------------------------------5第一节汽轮机发展特点及规范――――――――――――――――――――――5第二节基础知识――――――――――――――――――――――――――――9第三节电厂主要热经济指标―――――――――――――――――――――――16 第四节汽轮机蒸汽参数及热平衡―――――――――――――――――――――19 第五节汽轮发电机组的性能试验―――――――――――――――――――――24第六节超临界汽轮机――――――――――――――――――――――――――28 第七节我厂汽轮机性能技术介绍―――――――――――――――――――――35 第二章汽轮机本体-----------------------------------------------------41第一节汽轮机静子部分―――――――――――――――――――――――――41 第二节汽轮机转子部分―――――――――――――――――――――――――75 第三节汽轮机配汽机构―――――――――――――――――――――――――81 第三章汽轮机调节保安系统---------------------------------------------87第一节概述――――――――――――――――――――――――――――――87 第二节 EH油系统―――――――――――――――――――――――――――87第三节 EH 油动机及危急保安系统―――――――――――――――――――－92 第四节机械超速遮断系统――――――――――――――――――――――――104 第五节 DEH 控制系统――――――――――――――――――――――――――106第六节 ETS 危急保安系统――――――――――――――――――――――――114 第七节 TSI 汽机监测系统――――――――――――――――――――――――119 第四章汽轮机各系统及设备---------------------------------------------121 第一节汽轮机主、再热蒸汽、旁路及疏水―――――――――――――――――121 第二节高低压旁路系统―――――――――――――――――――――――――123 第三节回热抽汽系统及其设备―――――――――――――――――――――－125 第四节辅助蒸汽系统――――――――――――――――――――――――――132 第五节轴封供汽系统――――――――――――――――――――――――――133 第六节抽真空系统―――――――――――――――――――――――――――137 第七节凝结水系统―――――――――――――――――――――――――――140 第八节给水系统――――――――――――――――――――――――――――149 第九节给水泵小汽轮机―――――――――――――――――――――――――164 第十节循环水系统―――――――――――――――――――――――――――174 第十一节开式水和闭式水系统―――――――――――――――――――――――180 第十二节发电机密封油系统――――――――――――――――――――――――183 第十三节发电机定子内冷水系统――――――――――――――――――――――192 第十四节发电机氢气系统―――――――――――――――――――――――――200 第五章汽轮机的运行---------------------------------------------------207 第一节汽轮机部件的热应力、热变形、热膨胀―――――――――――――――207 第二节汽轮机启动―――――――――――――――――――――――――――214 第三节冷态启动的特点―――――――――――――――――――――――――225 第四节汽轮机的停止―――――――――――――――――――――――――227 第五节汽轮机的变压运行――――――――――――――――――――――――231 第六节汽轮机运行维护―――――――――――――――――――――――――236 第七节汽轮机保护系统及定期试验―――――――――――――――――――237 第六章汽轮机事故处理-------------------------------------------------241 第一节事故处理的原则―――――――――――――――――――――――――241 第二节大轴弯曲――――――――――――――――――――――――――――242 第三节汽轮机进水―――――――――――――――――――――――――――244 第四节轴瓦烧损――――――――――――――――――――――――――――246 第五节严重超速――――――――――――――――――――――――――――247 第六节汽轮机叶片断裂―――――――――――――――――――――――――248 第七节油系统着火―――――――――――――――――――――――――――249 第八节汽轮发电机振动―――――――――――――――――――――――――250 第九节防止汽轮机真空下降―――――――――――――――――――――――253第一章概述第一节汽轮机发展特点及规范一、汽轮机的发展特点自1883年瑞典工程师拉瓦尔和1884年英国工程师帕森斯分别创制了第一台实用的单级冲动式和多级反动式汽轮机以来，汽轮机已有一百余年的历史。
汽机本体部分讲义一、汽轮机原理及其分类：1、汽轮机作功原理：汽轮机是一种以蒸汽为工质，利用蒸汽热能作功的旋转式原动机。
蒸汽在汽轮机级内的能量转换过程，首先将蒸汽的热能在喷嘴叶栅中转换为蒸汽所具有的动能，然后再将蒸汽的动能在动叶栅中转换为轴所输出的机械功。
图一是简单的单级冲动式示意图。
喷 嘴动 叶蒸 汽图 一从上图可以看出：具有一定温度和压力的蒸汽先在固定不动的喷嘴流道中进行膨胀加速，蒸汽的压力、温度降低，速度增加。
将蒸汽所携带的部分热能转变为蒸汽的动能。
从喷嘴叶栅喷出的高速汽流，以一定的方向进入装在叶轮上的动叶栅，在动叶流道中，汽流改变速度的方向和大小，对动叶栅产生作用力，推动叶轮旋转作功。
上面在讲述过程中，我们提到了“级”这个名词，那么什么叫级？它就是一列喷嘴叶栅和其后相邻的一列动叶栅构成的基本作功单元。
它是蒸汽进行能量转换的基本单元。
我公司其它三台机组汽缸级的组成：高压缸由一个单列调节级和八个压力级组成；中压缸由十一个压力级组成；低压缸由2个12个压力级组成。
国产汽轮机的型号表示方法：变型设计次序蒸汽参数额定功率（）汽轮机类型N300------16.5/535/535表示：凝汽式；亚临界；一次中间再热；主蒸汽温度535℃；再热蒸汽温度535℃；额定功率300MW 。
二、汽轮机本体部分的组成：汽轮机本体部分由两大部分组成：静止部分和转动部分。
下面逐一讲述： 静止部分：（一）、汽缸（高压外缸图纸）1、汽缸的作用：汽缸即汽轮机的外壳，将汽轮机的通流部分与大气隔开，以形成蒸汽热能转换为机械能的密闭腔室。
为了便于制造、安装和检修，汽缸一般沿水平中分面分为上、下两个半缸，通过水平法兰用螺栓装配紧固。
汽缸工作时受力情况复杂，除了承受缸内、外汽体的压差以及汽缸本身和装在其中的各零部件的重量等静载荷外，还要承受蒸汽流出静叶时对静止部分的反作用力，以及各种连接管道冷热状态下，对汽缸的作用力以及沿汽缸轴向、径向温度分布不均匀所引起的热应力。
汽机培训教材第一篇主机 (4)第一章机组概况 (4)第二章汽机本体 (7)第一节静子部分 (7)第二节转子部分 (11)第三节配汽机构 (15)第四节盘车设备 (21)第五节汽机正常运行维护 (23)第六节停机后的维护 (25)第二篇汽机相关系统 (29)第一章凝结水系统 (29)第一节凝汽器 (29)第二节凝结水泵 (35)第三节低压加热器 (40)第四节轴封加热器及轴加风机 (44)第五节凝结水用户 (45)第六节凝结水补水 (46)第二章循环水系统 (50)第一节循环水泵 (51)第二节凝汽器清洗 (55)第一节水泵的相关知识 (61)第二节开式循环冷却水系统 (66)第三节闭式循环冷却水系统 (70)第四章辅助蒸汽系统 (77)第五章凝汽器的抽真空系统 (79)第六章除氧器给水系统 (83)第七章给水泵汽轮机组 (90)第一节泵的一般知识 (90)第二节概述 (93)第三节汽泵前置泵 (94)第四节锅炉主给水泵 (102)第五节小汽轮机及其系统简介 (106)第八章电动给水泵组 (108)第九章高压加热器 (114)第十章汽机润滑油系统 (121)第一节系统设备介绍 (121)第二节运行分析 (125)第三节顶轴油系统 (128)第四节汽机润滑油净化系统 (129)第十一章发电机密封油系统 (132)第十二章轴封系统 (138)第三篇DEH系统及EH油系统 (148)第一章DEH系统综述 (148)第二章DEH控制系统的总体结构 (151)第三章DEH的控制方式 (152)第四章EH供油系统及部件 (157)第一节EH油概述 (157)第二节EH油系统的部件 (158)第三节EH油系统运行中的注意事项 (161)第一篇主机第一章机组概况机组简述龙岗电厂的两台机组由美国西屋公司总承包，上海汽轮机厂组装建造，该机组为亚临界单轴双缸双排汽、一次再热冷凝式汽轮发电机组，高中压缸采用合缸，高中压转子一体，采用整体锻造，为减少机组运行时的轴向推力，在设计和制造上采用高、中压缸合缸对称布置，低压缸双缸、进汽分流布置，这样可以在运行时相互抵消部分轴向推力，从而可以减轻推力轴承的负荷，并可减小推力轴承的尺寸，大大提高安全运行系数。

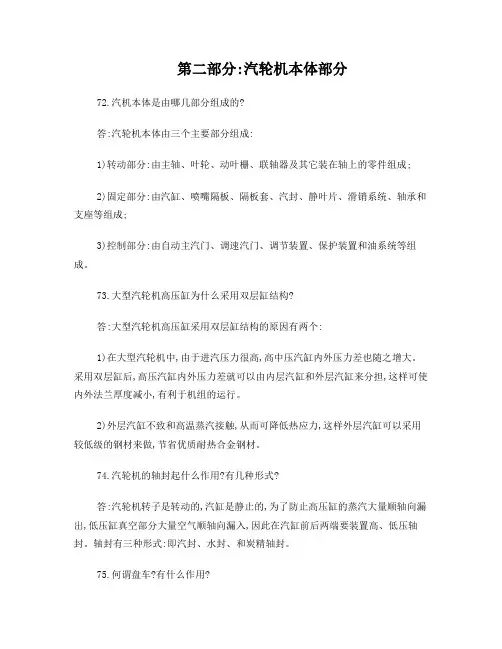

第二部分:汽轮机本体部分72.汽机本体是由哪几部分组成的?答:汽轮机本体由三个主要部分组成:1)转动部分:由主轴、叶轮、动叶栅、联轴器及其它装在轴上的零件组成;2)固定部分:由汽缸、喷嘴隔板、隔板套、汽封、静叶片、滑销系统、轴承和支座等组成;3)控制部分:由自动主汽门、调速汽门、调节装置、保护装置和油系统等组成。
73.大型汽轮机高压缸为什么采用双层缸结构?答:大型汽轮机高压缸采用双层缸结构的原因有两个:1)在大型汽轮机中,由于进汽压力很高,高中压汽缸内外压力差也随之增大。
采用双层缸后,高压汽缸内外压力差就可以由内层汽缸和外层汽缸来分担,这样可使内外法兰厚度减小,有利于机组的运行。
2)外层汽缸不致和高温蒸汽接触,从而可降低热应力,这样外层汽缸可以采用较低级的钢材来做,节省优质耐热合金钢材。
74.汽轮机的轴封起什么作用?有几种形式?答:汽轮机转子是转动的,汽缸是静止的,为了防止高压缸的蒸汽大量顺轴向漏出,低压缸真空部分大量空气顺轴向漏入,因此在汽缸前后两端要装置高、低压轴封。
轴封有三种形式:即汽封、水封、和炭精轴封。
75.何谓盘车?有什么作用?答:在汽轮机启动前或停机后,使转子低速转动的装置称为盘车。
盘车的作用:1)防止汽轮机转子受热不均产生热弯曲;在启动冲动前一般要向轴封送汽,这些蒸汽进入汽缸后大部分留在汽缸上部,会造成汽缸上、下温差,停机后汽缸上部、下部之间也会存在温差,此时若转子静止不动就会产生弯曲变形,因此必须盘动转子以防止大轴弯曲。
2)启动前进行盘车以检查汽轮机是否具备运行条件;例如:是否存在动静部分磨擦及主轴弯曲变形,是否超过规定值等。
3)冲动转子时减少惯性力;76.汽轮机联轴器有什么作用?有几种类型?答:汽轮机联轴器的作用是:连接汽轮机的各段转子及发电机转子,传递转距。
联轴器的形式:按其特性可分为刚性、半挠性和挠性三种。
77.汽轮机为什么会产生轴向推力?运行是是怎样变化的?答:汽轮机轴向推力主要由以下几部分组成:1)汽流作用在动叶片上的轴向分力。
