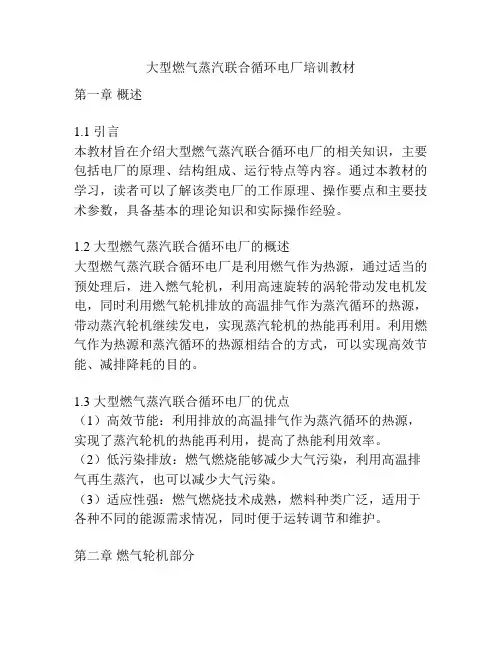

大型燃气蒸汽联合循环电厂培训教材第一章概述1.1 引言本教材旨在介绍大型燃气蒸汽联合循环电厂的相关知识，主要包括电厂的原理、结构组成、运行特点等内容。

通过本教材的学习，读者可以了解该类电厂的工作原理、操作要点和主要技术参数，具备基本的理论知识和实际操作经验。

1.2 大型燃气蒸汽联合循环电厂的概述大型燃气蒸汽联合循环电厂是利用燃气作为热源，通过适当的预处理后，进入燃气轮机，利用高速旋转的涡轮带动发电机发电，同时利用燃气轮机排放的高温排气作为蒸汽循环的热源，带动蒸汽轮机继续发电，实现蒸汽轮机的热能再利用。

利用燃气作为热源和蒸汽循环的热源相结合的方式，可以实现高效节能、减排降耗的目的。

1.3 大型燃气蒸汽联合循环电厂的优点（1）高效节能：利用排放的高温排气作为蒸汽循环的热源，实现了蒸汽轮机的热能再利用，提高了热能利用效率。

（2）低污染排放：燃气燃烧能够减少大气污染，利用高温排气再生蒸汽，也可以减少大气污染。

（3）适应性强：燃气燃烧技术成熟，燃料种类广泛，适用于各种不同的能源需求情况，同时便于运转调节和维护。

第二章燃气轮机部分2.1 燃气轮机的整体构成大型燃气蒸汽联合循环电厂主要由燃气轮机和蒸汽轮机两个部分构成。

燃气轮机部分包括燃气轮机、压气机、燃气发生器、燃气调节系统等组成。

2.2 燃气轮机的工作原理燃气轮机是利用燃气的燃烧热能转化为动能的一种动力机械。

当燃气进入燃气轮机后，被压气机压缩，然后进入燃气发生器，经过燃烧变为高温高压的燃气，再经过涡轮进行能量转换，最后排放出高温高压的排气，成为蒸汽发生器的热源。

2.3 燃气轮机的运行特点（1）启动快：燃气轮机启动只需数分钟，快速响应系统需求，适用于紧急备用电源。

（2）适应性强：燃气燃烧系统灵活多变，能适应不同的燃料类型和组合方式。

（3）运行效率高：燃气轮机的热效率通常在30%以上，运行效率比较高。

第三章蒸汽轮机部分3.1 蒸汽轮机的整体构成蒸汽轮机部分由蒸汽轮机、发电机、燃气余热锅炉等组成。
