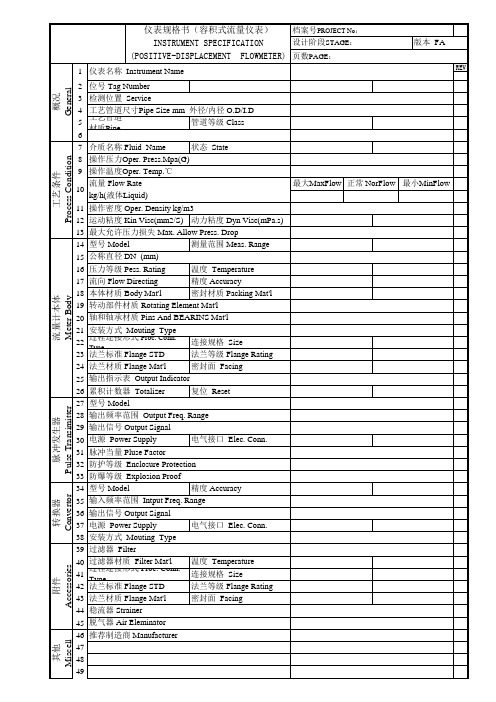

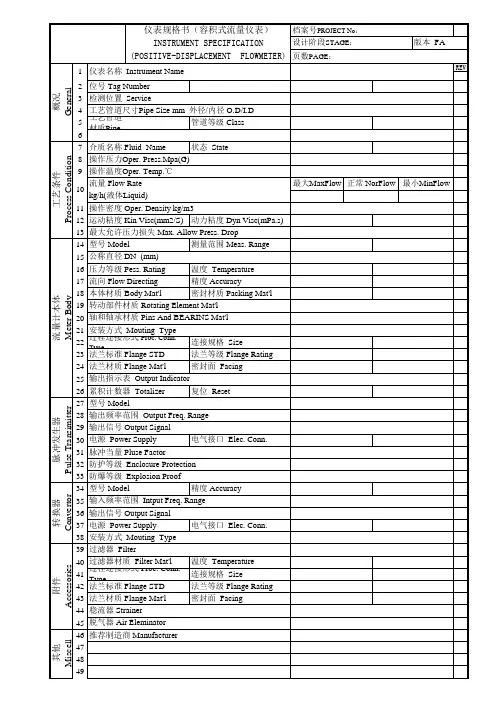

容积式流量计规格书

容积式流量计技术参数
容积式流量计是一种用于测量流体流量的仪器，通过测量流体在容积式流量计管道内的容积变化来计算流量。

以下是容积式流量计常见的技术参数：
1. 测量范围：容积式流量计的测量范围通常从几毫升到数百升不等。

大多数容积式流量计的最小测量范围为几毫升。

2. 额定精度：容积式流量计的额定精度通常在0.5%-1.0%之间。

这意味着，在正常使用条件下，容积式流量计的读数误差通常不超过测量值的1%。

3. 工作压力：容积式流量计的工作压力通常在10 bar以下。

在高压应用中，需要使用高压容积式流量计。

5. 流体种类：容积式流量计适用于测量各种流体，包括水、油、气体等。

不同的流体需要选择不同的容积式流量计。

6. 测量单位：容积式流量计通常可以测量毫升、升、立方米等不同的容积单位。

7. 输出信号：容积式流量计通常具有模拟量输出信号，如4-20 mA或0-10 V，以及数字信号输出，如RS232或RS485。

8. 流体类型：根据流体的性质，容积式流量计可分为液体容积式流量计和气体容积式流量计。

液体容积式流量计用于测量各种液体，而气体容积式流量计用于测量气体。

9. 测量管材质：容积式流量计通常使用不锈钢、塑料或陶瓷等材料制成测量管，因此具有很强的耐腐蚀性和耐磨性。

10. 安装方式：容积式流量计通常可以采用管式安装、插入式安装或脱扣式安装等多种方式进行安装。

容积式流量计摘要: 容积式流量计是一种直接测量型流量计，它利用机械测量元件，把流体连续不断地分隔为单个的固定容积部分排出，而后通过计数单位时间或某一时间间隔内经仪表排出的流体固定容积的数目来实现流量的计量与计算，它可用于各种液体和气...容积式流量计是一种直接测量型流量计，它利用机械测量元件，把流体连续不断地分隔为单个的固定容积部分排出，而后通过计数单位时间或某一时间间隔内经仪表排出的流体固定容积的数目来实现流量的计量与计算，它可用于各种液体和气体的体积流量测量。

容积式流量计的优点是：测量精度高，量程比宽，对上游流动状态不敏感，无前后直管段长度要求，特别适合高粘度介质的测量，因此广泛应用于工业生产过程的流量测量并作为流量计量的标准仪表。

其缺点是对被测流体中的污物较敏感，当被测管道口径较大时，流量计比较笨重。

容积式流量计的种类很多，按其测量元件形式和测量方式可分为椭圆齿轮流量计、腰轮流量计、刮板流量计、活塞式流量计、湿式流量计和皮囊式流量计等。

工业生产中使用比较普遍的有椭圆齿轮、腰轮和刮板流量计。

1．椭圆齿轮流量计椭圆齿轮流量计的测量本体由一对相互啮合的椭圆齿轮和壳体组成，这对椭圆齿轮在流量计进出口两端流体差压作用下，交替地相互驱动并各自绕轴作非匀角速度的旋转。

两椭圆齿轮在运动过程中与壳体构成具有固定容积的测量室，椭圆齿轮与测量室内壁的间隙很小，以减少流体的滑流量并保证测量的精度。

通过椭圆齿轮的转动，连续不断地将充满在齿轮与壳体之间的固定容积内的流体一份份排出，并通过机械的或其他的方式测出齿轮的转数，从而可得到被测流体的体积流量。

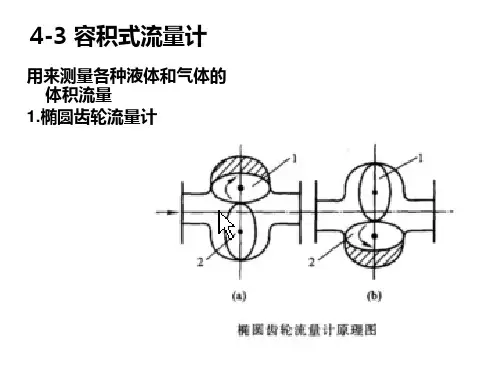

图1 椭圆齿轮流量计工作原理椭圆齿轮流量计工作原理如图8-21 所示。

由于流体在流量计入、出口处的压力p1 p2，当A、B 两轮处于图1（a）所示位置时，A 轮与壳体间构成容积固定的半月形测量室（图中阴影部分），此时进出口差压作用于B 轮上的合力矩为零，而在A 轮上的合力矩不为零，产生一个旋转力矩，使得A 轮作顺时针方向转动，并带动B 轮逆时针旋转，测量室内的流体排向出口；当两轮旋转处于图1（b）位置时，两轮均为主动轮；当两轮旋转900，处于图1（C）位置时，转子B 与壳体之间构成测量室，此时，流体作用于A 轮的合力矩为零，而作用于B 轮的合力矩不为零，B 轮带动A 轮转动，将测量室内的流体排向出口。

液体容积式流量计 》国家计量检定规程宣讲教材第一节 规程修订说明一、规程编制说明JJG667-1997 《液体容积式流量计》规程于 1997 年 11 月经国家技术监督 局批准，自 1998 年 6 月开始施行至今已有十几年之久，随着国内流量行业的持 续发展，计量管理手段不断完善和细化， 液体容积式流量计的应用面也越来越宽 泛。

在计量检定、 校准（包括新产品的型式评价） 等方面提出了一系列新的要求， 原规程有许多需要改进和更新的地方。

因此，根据国家质量监督检验检疫总局和 全国流量容量计量技术委员会关于国家计量检定规程制定、 修订工作的通知， 对 《液体容积式流量计》进行修订。

、规程修订的主要技术依据及原则规程修订主要依据 JJF1002-1998 《国家计量检定规程编写规则》为修订原则。

并按下列标准、规范进行编写。

GB/T 17288-1998 液态烃体积测量 容积式流量计计量系统 GB/T 17612-1998 封闭管道中液体流量的测量 称重法 JJF 1001-1998 通用计量术语及定义 JJF 1004-2004 流量计量名词术语及定义 JB/T 9242-1999 容积式流量计 通用技术条件 API1101-1960 用容积流量计计量石油烃类液体R120-1996 标准容积测量特性和用于非水液体测量系统的试验方法GB 3836.1-2000 爆炸性气体环境用电气设备 第一部分 通用要求 GB 3836.2-2000 爆炸性气体环境用电气设备 第二部分 隔爆型 d ” GB 3836.3-2000 爆炸性气体环境用电气设备第三部分 增安型 a ”e ”GB/T 1314-1991 流量测量仪表基本参数(1) ISO 2714-1980 Liquid Hydrocarbons-Volumetric Measurement ofDisplacement Meter Systems other than Dispensing Pumps三、规程修订内容说明1、重新编排原规程；2、增加引用文献；3、增加名词术语解释；4、删除原规程中的符号表和角标表；5、在附录中增加型式评价的内容。

F-X

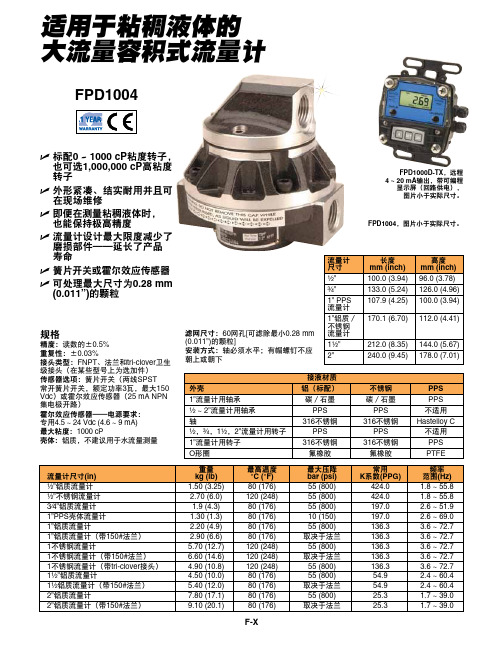

U 标配0 ~ 1000 cP 粘度转子，也可选1,000,000 cP 高粘度转子U 外形紧凑、结实耐用并且可在现场维修U 即便在测量粘稠液体时， 也能保持极高精度U 流量计设计最大限度减少了磨损部件——延长了产品 寿命U 簧片开关或霍尔效应传感器U 可处理最大尺寸为0.28 mm (0.011”)的颗粒
规格
精度：读数的±0.5%重复性：±0.03%
接头类型：FNPT 、法兰和tri-clover 卫生级接头（在某些型号上为选加件）传感器选项：簧片开关（两线SPST 常开簧片开关，额定功率3瓦，最大150 Vdc ）或霍尔效应传感器（25 mA NPN 集电极开路）
霍尔效应传感器——电源要求： 专用4.5 ~ 24 Vdc (4.6 ~ 9 mA)最大粘度：1000 cP
壳体：铝质，不建议用于水流量测量
滤网尺寸：60网孔[可滤除最小0.28 mm (0.011”)的颗粒]安装方式：轴必须水平；有帽螺钉不应
朝上或朝下
FPD1004
FPD1004，图片小于实际尺寸。

FPD1000D-TX ，远程 4 ~ 20 mA 输出，带可编程
显示屏（回路供电）， 图片小于实际尺寸。

适用于粘稠液体的 大流量容积式流量计
F-X
F
FPD1000D-TX ，远程4 ~ 20 mA 输出，带可编程显示屏（回路供电），图片小于实际尺寸。

F-X
订购示例：FPD1005，1”铝质流量计。

FPD1204-T ，1⁄2”锈钢流量计（带PTFE O 形圈）。

选件（需付额外费用）。

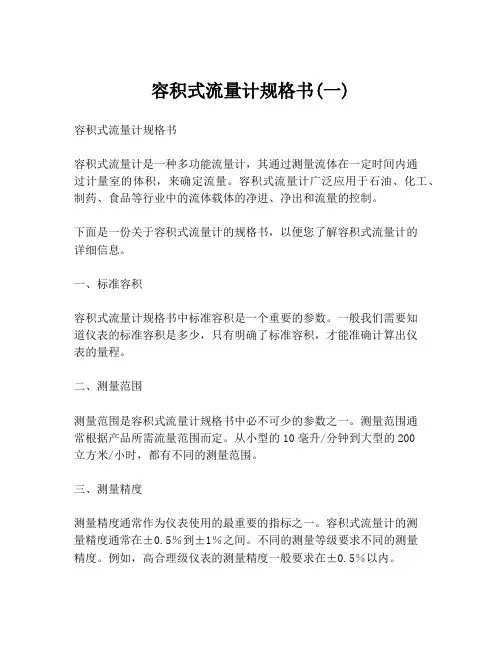

容积式流量计规格书(一)容积式流量计规格书容积式流量计是一种多功能流量计，其通过测量流体在一定时间内通过计量室的体积，来确定流量。

容积式流量计广泛应用于石油、化工、制药、食品等行业中的流体载体的净进、净出和流量的控制。

下面是一份关于容积式流量计的规格书，以便您了解容积式流量计的详细信息。

一、标准容积容积式流量计规格书中标准容积是一个重要的参数。

一般我们需要知道仪表的标准容积是多少，只有明确了标准容积，才能准确计算出仪表的量程。

二、测量范围测量范围是容积式流量计规格书中必不可少的参数之一。

测量范围通常根据产品所需流量范围而定。

从小型的10毫升/分钟到大型的200立方米/小时，都有不同的测量范围。

三、测量精度测量精度通常作为仪表使用的最重要的指标之一。

容积式流量计的测量精度通常在±0.5％到±1％之间。

不同的测量等级要求不同的测量精度。

例如，高合理级仪表的测量精度一般要求在±0.5％以内。

四、介质流量介质流量是指仪表能够处理的液体或气体的体积流量。

这个参数是容积式流量计规格书中重要的参数之一。

介质必须符合仪表的标准，同时仪表也需要根据不同介质的特性选择不同的测量方式。

五、压力损失在流体流动过程中，可能会发生一定的压力损失。

容积式流量计规格书中通常会标注仪表在标准状态下的最大压力损失值。

六、温度范围容积式流量计的工作温度范围通常是-20℃到+120℃。

不同的仪表具有不同的温度工作范围。

过高或者过低的温度会影响测量结果。

七、电源和通信接口部分容积式流量计规格书中需要标注电源和通信接口。

这是因为越来越多的仪器需要通过网络实现远程监测、控制和数据处理。

总之，容积式流量计规格书是对仪表的详细介绍，根据规格书中的各个参数我们可以选择最适合我们工作需要的仪表，以此提高我们的工作效率。
