超声波明渠流量计说明书一、产品概述超声波明渠流量计是一种用于测量明渠中液体流量的仪器。
它采用超声波技术，通过发射超声波信号并测量其传播时间来计算流速和流量。
该流量计具有测量精度高、可靠性强、使用方便等优点，广泛应用于水利、环保、水文、水电等领域。
二、产品结构超声波明渠流量计由发射器、接收器、传感器、计算器和显示屏等组成。
发射器负责发射超声波信号，接收器接收反射回来的信号，并将其传输给计算器进行处理。
传感器则负责将超声波信号传播到明渠中，并接收反射回来的信号。
三、工作原理超声波明渠流量计利用超声波在液体中的传播速度与液体流速之间的关系来测量流量。
在测量过程中，发射器将超声波信号发送到传感器中，传感器将超声波信号传播到明渠中，并接收反射回来的信号。
接收器接收到反射信号后，将其传输给计算器进行处理。
计算器根据接收到的信号和预设的参数，计算出液体的流速和流量，并将结果显示在显示屏上。
四、使用方法1. 安装：将传感器固定在明渠底部，确保与液体接触良好。
2. 参数设置：根据实际情况，设置计算器的参数，如明渠宽度、液体密度等。
3. 启动：打开电源，启动超声波明渠流量计。
4. 测量：根据需要，选择测量模式和测量时间，开始测量。
5. 结果显示：测量结束后，结果将显示在显示屏上，包括流速和流量等信息。
五、注意事项1. 安装时应确保传感器与液体接触良好，避免空气隔离。
2. 使用前应检查仪器的电源和传感器是否正常，确保仪器能够正常工作。
3. 在测量过程中，应保持明渠的畅通，避免堵塞影响测量结果。
4. 如需长时间使用，应定期对仪器进行维护和校准，确保其测量精度和可靠性。
5. 仪器应存放在干燥、通风的环境中，避免受潮和受热。
六、优势和应用领域超声波明渠流量计具有以下优势：1. 测量精度高：采用超声波技术，能够实现高精度的流量测量。
2. 可靠性强：稳定的工作性能和耐用的材料，保证了仪器的可靠性和使用寿命。
3. 使用方便：操作简单，显示直观，用户无需专业知识即可操作和读取测量结果。
2016版超声波明渠流量计安装指导手册（中英文显示，含流量查询、回波显示、历史曲线等功能）V2.78 上海翔舜自动化成套设备有限公司目录欢迎、应用、特点 (1)技术参数 (2)安装安装位置 (3)安装方式 (4)开机显示 (5)按键说明 (6)基本参数P02 20mA设置 (7)P03 显示模式 (7)P04 探头高度 (8)P05 反应速度 (9)P06 抑制范围（又称用户盲区） (9)P07 语言选择 (9)P08 长度单位 (9)P10-P13 继电器1-4逻辑 (10)P16 继电器缓冲 (10)P30 堰槽选择 (11)P31 C值 / i值 (11)P32 N值 (11)P33 Hv 渠深 (12)P34 Lv (12)P35 流量单位 (12)P36 流量查询 (12)P37 顶宽 (12)P38 底宽 (12)高级参数P41 报警输出 (13)P42 报警延时 (13)P43 门限电压 (14)P44 发射功率 (14)P45 首波系数 (14)P46 声速 (15)P48 安全距离 (15)P50 通信地址 (16)P51 设置波特率 (16)P52 通信协议 (16)P53 浮点数顺序 (16)P54 通信测试 (16)P55 设置时间 (17)P56 累计流量清零 (17)P57 淹没比 (17)P58 掉电累计 (17)P60 电流模拟 (18)P66 温传延时 (18)P99 恢复参数 (18)故障分析和排除1：无显示、显示颠倒、乱码 (19)2：仪表数据大幅跳动 (20)3：无回波 (21)4：仪表数据不准 (22)5：4-20mA电流输出故障 (23)6：PLC数据跳动 (23)附件1：塑料螺母尺寸 (24)附件4：ModBus-RTU通信协议 (25)附件5、7：一体式仪表尺寸图、接线图 (26)附件8、9：分体式仪表尺寸图、接线图 (28)装箱清单、保修卡 (30)欢迎衷心感谢您选购本公司生产的超声波明渠流量计！本产品的生产、经营依据是JJG 711-1990《明渠堰槽流量计》行业标准。
使用前请详细阅读本说明书，并保存以供参考。
● 请遵守本说明书操作规程及注意事项。
● 在收到仪器时，请小心打开包装，检视仪器及配件是否因运送而损坏，如有发现损坏，请立即通知本公司及经销商，并保留包装物，以便寄回处理。
● 当仪器发生故障，请勿自行修理，请直接联系本公司或本公司授权的维修部门，否则若有损伤，后果自负。
一概述我公司专业生产明渠流量计，用于测量明渠内各种流体的流量。
明渠流量计具有同介质非接触测量、节省场地、工作可靠、宽量程比等优点，既可用于污水排放的测量，又适用于农田水利灌溉的用水计量以及旧城区的排水改造工程。
●主要技术指标●基本原理当被测介质全部通过堰槽形成自由流时，其流量与堰槽上游水位形成对应关系，通过测量水位的高度再进行一系列换算就可以得出相应流体的瞬时流量。
●具体适用尺寸明渠流量计有钢质堰槽和PVC堰槽两种。
钢质堰槽可以同圆管进行焊接连接，无需进行土建工程，适用于自流情况下的管道，而PVC堰槽需要辅以土建导流槽。
通常情况下对于渠道的高度（深度）不作严格要求，如果有淤泥沉淀或有特殊要求，请与我公司技术部联系，我们会在第一时间给您满意的答复。
●材质的选择钢质堰槽槽体采用不锈钢制作，有极好的耐腐蚀能力；PVC堰槽具有抗腐蚀能力，但应防止阳光曝晒，防止老化，也不宜用于高温介质。
明渠渠道横剖面尺寸示意图●流量传感器全密封制作，防腐防潮，适用于各种介质的测量，更可用于低功耗测量。
电子式探头适用于有风、水、蒸气、泡沫或者涡流的环境下；超声波探头适用于腐蚀性化学物质、悬浮物和油脂存在等苛刻的环境下使用。
●明渠流量计选型步骤☆确定流量范围：可以用公式（日水排放量/日排放时间）算出每小时的排放水量。
☆确定选用测量方式：流量小于50m3/h时应选用堰式，大于该流量可根据用户现场情况进行选用。
一般现场安装位置预留较大的，水流坡度平缓的，可以选用巴歇尔槽式，如位置较小，下游畅通的，可以选用矩形堰式。
一般现场情况为下水道排放的，不易采用巴歇尔槽式，在下水道口安装矩形堰式是较佳的选择。
WL-1A1型超声波明渠流量计北京九波声迪科技有限公司2015.05.184产品执行标准：HJ/15-2007型式批准证书号：2005F195-11京制01050029号目录一、用途 (3)二、仪表的组成及外形尺寸 (4)1、仪表的组成 (4)2、仪表的结构和外形尺寸 (4)3、仪表的显示屏 (5)三、主要技术指标及技术参数 (6)四、仪表的工作原理 (7)1、量水堰槽的测流量原理 (7)2、超声波测液位原理 (7)3、仪表的工作原理 (8)五、安装方法 (9)1、安装量水堰槽 (9)2、安装探头 (9)3、安装仪表 (10)六、关于仪表显示的说明 (11)1、显示流量 (11)2、查看历史记录 (12)3、数据出现错误的显示 (13)4、电源电压低的显示 (13)七、量水堰槽构造及安装的技术参考 (13)1 、直角三角堰 (13)2 、矩形堰 (15)3 、巴歇尔槽 (17)八、仪表的接线 (19)九、使用按键设置仪表的参数 (21)1 、设置参数时的按键 (21)2 、仪表的参数表 (22)十、使用说明 (24)1 、校对仪表的液位 (24)2 、设置仪表的水位-流量表 (25)3 、设置记录历史数据 (26)4 、校准日历钟 (27)5 、累计流量清零 (28)6 、清除历史记录 (28)7 、使用打印机 (28)8 、(4～20)mA (29)9 、继电器 (29)10、远程通讯(RS-232) (30)十一、仪表的标定 (31)1 、标定流量 (31)2 、标定液位 (32)3 、标定输出的(4～20)mA (32)4 、标定输入的(4～20)mA (33)附录一、巴歇尔槽构造尺寸 (34)附录二、巴歇尔槽水位-流量公式 (35)附录三、安装记录表 (36)附录四、使用GSM短消息 (38)附录五、首次安装最简设置 (41)附录六、Modbus通讯协议 (43)附录七、配件清单 (46)安装示例一、在污水井内使用三角堰 (47)安装示例二、使用静水井可以提高测量准确度 (48)首次安装，请看附录五、首次安装最简设置欢迎访问北京九波声迪科技有限公司网站，网站地址：。
WL-1A1型超声波明渠流量计型式批准证书号：2005F195-11九波声迪科技2011. 10. 1目录一、用途 (3)二、仪表的组成及外形尺寸 (4)1、仪表的组成 (4)2、仪表的结构和外形尺寸 (4)3、仪表的显示屏 (5)三、主要技术指标及技术参数 (6)四、仪表的工作原理 (7)1、量水堰槽的测流量原理 (7)2、超声波测液位原理 (7)3、仪表的工作原理 (8)五、安装方法 (9)1、安装量水堰槽 (9)2、安装探头 (9)3、安装仪表 (10)六、关于仪表显示的说明 (11)1、显示流量 (11)2、查看历史记录 (12)3、数据出现错误的显示 (13)4、电源电压低的显示 (13)七、量水堰槽构造及安装的技术参考 (13)1 、直角三角堰 (13)2 、矩形堰 (15)3 、巴歇尔槽 (17)八、仪表的接线 (19)九、使用按键设置仪表的参数 (21)1 、设置参数时的按键 (21)2 、仪表的参数表 (22)十、使用说明 (24)1 、校对仪表的液位 (24)2 、设置仪表的水位-流量表 (25)3 、设置记录历史数据 (26)4 、校准日历钟 (27)5 、累计流量清零 (28)6 、清除历史记录 (28)7 、使用打印机 (28)8 、(4～20)mA (29)9 、继电器 (29)10、远程通讯(RS-232) (30)十一、仪表的标定 (31)1 、标定流量 (31)2 、标定液位 (32)3 、标定输出的(4～20)mA (32)4 、标定输入的(4～20)mA (33)附录一、巴歇尔槽构造尺寸 (34)附录二、巴歇尔槽水位-流量公式 (35)附录三、安装记录表 (36)附录四、使用GSM短消息 (38)附录五、首次安装最简设置 (41)附录六、Modbus通讯协议 (43)附录七、关键零部件采用记录表 (46)附录八、配件清单 (46)安装示例一、在污水井使用三角堰 (47)安装示例二、使用静水井可以提高测量准确度 (48)首次安装，请看附录五、首次安装最简设置欢迎访问九波声迪科技，地址：.jb-sd.。

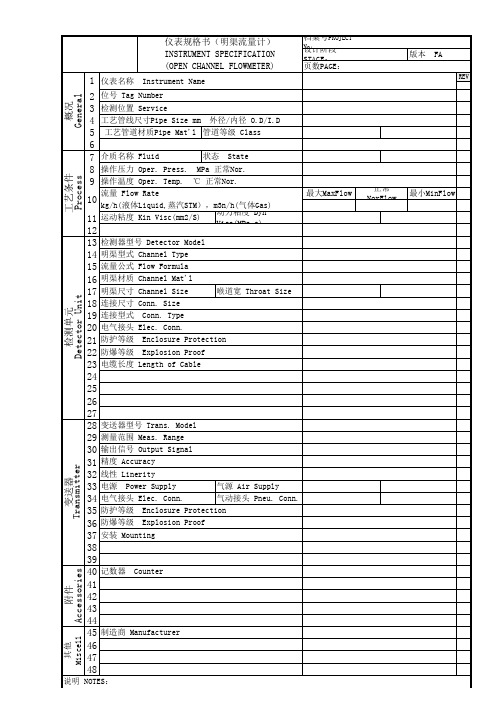

明渠流量计规格书(一)明渠流量计规格书是一份用于规范明渠流量计选型、制造和使用的详细文档。
其主要包含明渠流量计的类型、性能参数、设计标准、制造和安装要求、使用规范等方面的详细说明。
一、明渠流量计的类型明渠流量计通常可分为固定式、移动式两种。
其中，固定式明渠流量计是将流量测量装置固定在迎流断面的下游一定位置，使之与迎流道构成一个测流截面，通过计算该截面上的流量与流速得出流量值。
而移动式明渠流量计则是将测流装置加装到可移动的踏板、桥面等上，利用装置与移动载体相对运动的方式测量流量。
根据具体实际使用要求和场所条件的不同，选择合适的类型的明渠流量计，是确保测量数据准确、可靠的重要保障。
二、明渠流量计的性能参数明渠流量计的性能参数是直接影响测量精度和可靠性的关键因素。
其中，最主要的性能参数是测量范围、测量精度、重复性等。
对于明渠流量计而言，其测量范围通常是以流量、流速和水位等为基准进行定义的，这也直接决定了其可应用的流量范围。
而测量精度则是指在一定测量范围内，测量结果与真实值之间的误差范围。
重复性则是指在短时间内多次测量中，测量结果的差异大小。
其他性能参数如阀门品质、抗压能力、耐腐蚀性等也同样不可忽视。
三、明渠流量计的设计标准明渠流量计的设计标准影响着其制造和使用的安全性、可靠性以及流量测量的准确性。
设计标准主要包括国家标准、行业标准、企业标准等。
企业标准通常是在前两种标准基础上制定的，根据不同企业实际情况来定制的产品标准，其中企业自主制定的技术标准也非常重要。
四、明渠流量计制造和安装要求明渠流量计的制造和安装要求，直接关系到其使用效果。
制造和安装要求通常包括测量截面的形状和尺寸、流量测算装置的材质和制造工艺、安装方向和高度等。
严格按照这些要求进行制造和安装，可确保明渠流量计在日后的使用中测量数据的准确和稳定。
五、明渠流量计使用规范明渠流量计的使用规范是确保其正常使用的前提。
使用规范主要包括安全操作程序、日常维护和保养、应急处理等方面的内容。
便携式明渠流量计一、概要信息：仪器依据JJG711—1990检定规程，同时参照HJ353—2023、HJ354—2023、HJ355—2023中对流量监测单元的比对验收，可自动每2分钟采集一次数据，连续记录6次数据与在线流量计数据进行液位误差比对，同时也可自动测量10分钟内的流量数据与在线流量计数据进行流量误差比对，同时将结果自动生成比对报告进行打印或查询。
二、产品用途：用于对污水处理、排放企业在线监测系统中的流量监测单元（在线流量计）进行比对以及校准核对。
三、产品参数：产品名称便携式明渠流量计产品型号JD—BML1型产品描述仪器依据JJG711—1990检定规程，同时参照HJ353—2023、HJ354—2023、HJ355—2023中对流量监测单元的比对验收显示方式液晶触摸屏测定方法超声波液位测量范围0～40m³/S记录存储10000条通信方式USB、蓝牙（选配）支持打印支持其它参数1软件支持：配套专用数据采集软件，自动生成Excel报告其它参数2流量测量频次：3次/秒其它参数3传感器量程：1米（标配）、2米（选配）整机功耗/供电方式内置电池：DC+12V锂电池环境温度—10℃～50℃环境湿度≤85%仪器重量4kg外形尺寸395*295*110mm四、功能特点：1、实时测绘曲线仪器在测量过程中会对液位与流量进行实时测绘，用户可通过曲线直接观测到水位的变化趋势。
（液位校正操作与流量校正操作可同时进行）2、产品功能多样、操作简易仪器具有多种功能，可对测量数据进行打印、存储、查询，还可以将已存储的数据导出至电脑的Excel表格；预设多种堰槽测量程序，便利用户快速测量。
3、超声波传感器仪器采纳超声波传感器，安装便利，测量精准误差小。
4、误差比对依据标准仪器符合JJG—1990检定规程，同时参照HJ353—2023、HJ354—2023、HJ355—2023中对流量监测单元的对比验收。
5、适应四种堰槽适用于四种基本堰型：三角堰、矩形堰、等宽堰、巴歇尔槽。
SB9800-Ⅲ型超声波明渠流量计使用保养说明书感谢您购买本公司的系列产品及系统！本公司出品系列仪器的有限保证声明如下：保证期限：自购买之日起一年。
本公司向您保证从购买之日起在上述指定期限内，本公司的产品硬件、软件无质量缺陷。
如果在保证期内本公司收到有关此类缺陷的通知，并经查实，本公司将负责修理或更换有缺陷的产品。
本公司对下列原因导致的缺陷不予保修：A：使用维护不当；B：非本公司提供的软件；C：未经许可的改装和误用；D：未在本公司规定的产品工作环境中使用。
本公司所有产品提供终身维修服务。
公司本着持久发展战略，产品的升级及相关操作手册的更新恕不另行通知，见谅！SB9800-Ⅲ型智能明渠流量计一、概述SB9800-Ⅲ型智能明渠流量计是根据特定形状的流道，保证一定液位高度得出流量。
其传感器安装在污水的上方，通过单片机处理，测量出液位高度ha，再根据流量计算法式Q＝Cha n（C、n为设定参数）即可得到液体流量。
选用标准巴歇尔槽或无喉道槽作为特定流道，测量精度高，安装便捷，是石油、化工、化纤、轻纺、制药、造纸、电镀等工矿企业的污水排放计量及城市给水厂和污水厂的排放监控以及地质、水文调查等领域必备仪器之一。
二、SB9800-Ⅲ型智能明渠流量计特点1、集超声波技术、计算机技术和水力学技术于一体的独具创新的设计。
2、超声波非接触式测量技术比接触式测量仪表更能适应多种恶劣环境之要求。
3、具备远程通信功能，全面兼容《国家环境监理信息系统》及各地方远程监理系统。
4、若配备本公司提供的不间断电源，在市电停电的情况下，仪器照常工作时间在72小时以上（选配）。
三、主要技术参数1、量程：0.5m3/h ~2800 m3/h2、精度：显示表：0.5级探头：±2％3、显示：双窗口显示，4位和8位LED（瞬间流量、累积流量）4、显示内容：日期、时间、瞬时流量、累积流量、液高、流速、七次电源间断时间5、环境温度：传感器：-30℃~60℃显示器：-40℃~65℃6、供电电源：AC220V±10%，50Hz±4％7、通讯方式：RS232、RS485、Modbus（选配）8、输出信号：4~20mA9、防护等级：IP65、IP6710、传输距离：200米11、仪器尺寸：显示器（横式）80×160×70mm12、开孔尺寸：76×153mmYW-3型超声波液位传感器一、用途及原理YW-3型超声波液位传感器（探头）是原超声波明渠流量计上的一个部件。
