质量流量计技术规格书本技术规格书是针对吐哈油田销售事业部轻炫外运阀组间计量所使用的质量流量计设计、制造、安装、调试、包装、运输、培训等的最低技术要求。
卖方应根据本技术规格书向用户供货，并在此技术规格书上提出更好的建议。
一、ROSEMOUNT]的F型质量流量计1、数量：2台2、型号：传感器F200S382CCAZMZZZZ变送器1700I11ABZMZZZ3、规格使用介质：液化气、轻油公称通径：DN50公称压力：4.0MPa供电电压：DC24V电气连接：1/2〃NPT信号形式：4~20mAt流输出、HART言号输出、脉冲输出、RS485输出测量信号：流量（质量流量、体积流量，累计流量、瞬时流量）、密度、温度测量系统安装形式：变送器和传感器一体化显示：双行显示过程变量和累加器复位，光敏键操作、专用快速设定防爆等级：EExd[ib]HB+H2T5防护等级：IP65精度：士0.2%测量管材质：不锈钢过程连接形式：法兰连接（附配套法兰，螺栓，螺母，垫圈）满足现场安装要求，并附带原厂法兰、螺栓、螺母及钢垫。
4.使用条件温度范围：-35°060c测量范围：0〜60t/h5,质量流量计主要技术要求5.1质量流量计必须满足计量要求，性能稳定安全可靠，10年保持重复性在土0.05%以内。
5.2质量流量计要耐液化气、轻油及水腐蚀。
5.3现场安装前，必须在全量程范围内标校。
5.4具有就地触摸屏数字显示内部流量等相关参数的功能和电流、HARTRS485脉冲信号远传功能。
5.5变送器电缆接口按标准配置隔爆型接口。
二、E+H公司的质量流量计1、数量：1台2、型号：Promass80M40ASBAAAB1BBAA3、规格使用介质：液化气公称通径：DN40公称压力：4.0MPa供电电压：DC24V电气连接：1/2〃NPT信号形式：4〜20mAt流输出、HART言号输出、脉冲输出、RS485输出测量信号：同时测量流量（质量流量、体积流量，累计流量、瞬时流量）、密度、温度测量系统安装形式：变送器和传感器一体化显示：双行显示过程变量和累加器复位，光敏键操作、专用快速设定防爆等级：EExd[ib]HBT4防护等级：IP65精度：土0.2%测量管材质：不锈钢过程连接形式：法兰连接（附配套法兰，螺栓，螺母，垫圈）满足现场安装要求，并附带原厂法兰、螺栓、螺母及钢垫。
使用说明书质量流量计目录第一章概述 .......................................... 错误!未定义书签。
1.1工作原理：............................................................错误!未定义书签。
1.2传感器结构和外形尺寸..........................................错误!未定义书签。
1.3流量计结构..............................................................错误!未定义书签。
1.3.1 变送器外形及机柜开孔尺寸图： ........................错误!未定义书签。
1.3.2传感器外形尺寸图..................................................错误!未定义书签。
1.3.3技术指标..................................................................错误!未定义书签。
1.3.4表型号和选型..........................................................错误!未定义书签。
第二章质量流量计安装和调试.............. 错误!未定义书签。
2.1传感器安装..............................................................错误!未定义书签。
2.2传感器和变送器接线..............................................错误!未定义书签。
2.3送器接线..................................................................错误!未定义书签。

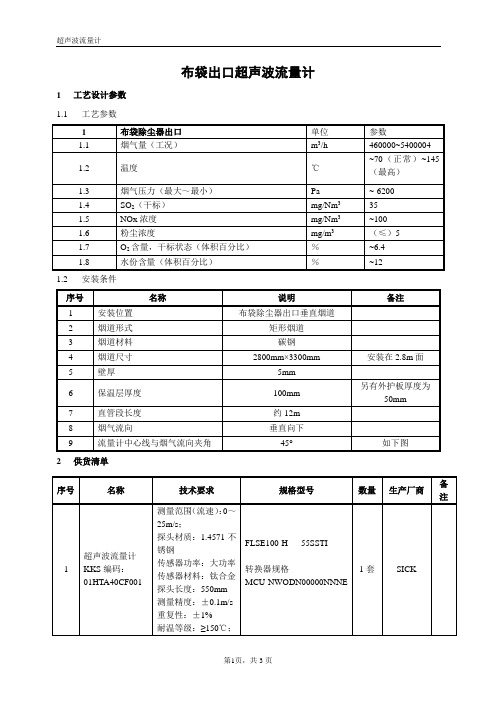

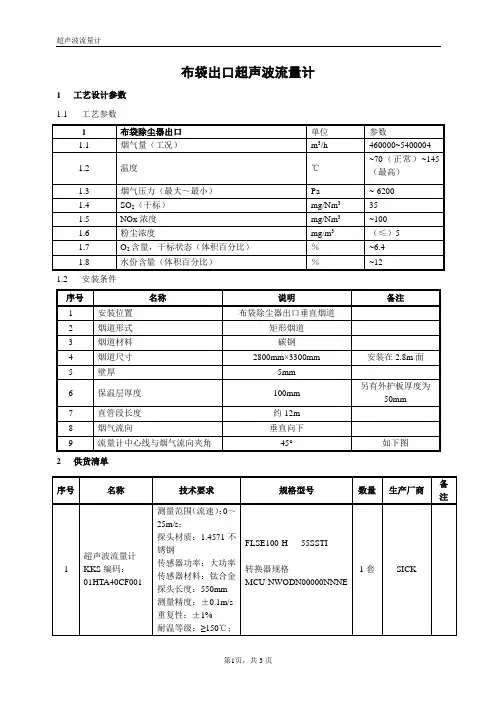

智能流量测控仪（油气连续测量装置）技术规格书山西煤层气工程技术研究所二零一九年四月1.0概述本技术规格书为油气连续计量装置的专用技术规格书，适用于山西沁水盆地煤层气中央处理厂，是对用于高压外输气体计量设备提出的最低技术要求。
油气连续计量装置的详细技术数据在相应的数据表中列出，供货商应根据本技术规格书和相应的数据表的要求向买方供货。
1.1环境山西沁水盆地煤层气中央处理厂（以下简称：中央处理厂）位于山西省晋城市境内。
其他见表1－1。
表1－1 沁水县气象指标统计表最高气温，℃ 37.4最低气温，℃ -18.7年平均气温，℃ 10.2年无霜期，天 180最大冻土深度，cm 61年最大降水量，891.2mm年平均蒸发量，1584.88mm干旱指数 1.58风力及风向 夏季多南风 最大风力10级1.2煤层气的组份表被测产品气组分表序号组分 含量（mol％）1 C1 98-992 C2 0.01-0.043 CO0.2-0.524 N0.7-1.352O 0.005-0.025 H22.0标准及规范《油气田及管道计算机控制系统设计规范》 SY/T0091《油气田及管道仪表控制系统设计规范》 SY/T0090《天然气计量系统技术要求》 GB/T 18603《用气体超声流量计测量天然气流量》 GB/T 18604以上内容仅供参考，供货商应提供在本工程中所采用的标准和规范的清单，并应保证其版本为最新版本（包括修正版）。
3.0定义·分辨率：仪表能显示的流速变化的最小程度。
·准确度：测量结果与被测量（约定）的真值之间的一致程度。
·重复性：在整个刻度范围内，并在相同操作条件和相同参比流量下，对同一被测量进行连续多次测量所得结果之间的一致性。
·复现性：在改变了的测量条件下，同一被测量的测量结果之间的一致性。
·速度采样间隔：由整套传感器或声道测得的两个相邻气体流速值之间的时间间隔，取决于仪表的尺寸，典型值为0.05s～0.5s。
Banda muerta: LVU816: 20 cm (8") LVU826: 20 cm (8") LVU832: 30 cm (12")Tipo de pantalla: LCD, 6 dígitos Unidades de la pantalla: Pulgadas, cm o porcentaje Modo de pantalla: Hueco de aire o altura del líquido Memoria: No volátil Tensión de suministro: 12 a 28 Vdc Resistencia del bucle: 500 Ω @ 24 Vdc Salida de señal: 4 a 20 mA, 2 hilos Inversión de señal: 4 a 20 mA o 20 a 4 mA Calibración: Pulsador A prueba de fallos: Seleccionable 4 mA, 20 mA, 21 mA, 22 mA o retención Temperatura de proceso: -20 a 60 °C (-4 a 140 °F)Compensación de temperatura: A utomático Temperatura de los dispositivos electrónicos: -40 a 71 °C (-40 a 160 °F)Presión: 30 psi (2 bares) @ 25 °C, reducida @ 1,667 psi (0,113 bares) por encima de 25 °C Carcasa: Especificación: NEMA 4X (IP65)Ventilación de la carcasa:Membrana hermética Material de la carcasa: PC/ABS FR Material del transductor: PVDF Montaje de proceso: 2 NPT o 2"Junta de montaje: FKM Entrada de conducto: Doble, NPT de 1⁄2Clasificación: Uso general Conformidad CE EN 61326 EMC TRANSMISOR DE NIVEL ULTRASÓNICO DE ALIMENTACIÓN POR BUCLE SIN CONTACTOK-11Ejemplos de pedidos: LVU816, transmisor de 2 hilos, rango de 5 m (16,4'), 2 NPT .LVU816-G, transmisor de 2 hilos, rango de 5 m (16,4'), conexión de 2" G.U S imple, de rápida instalación con calibración con pulsador y pantalla LCD U T res rangos de medición disponibles hasta 10 m (32')U P antalla LCD de 6 segmentos que indica un hueco de aire o el nivel del líquido (en pulgadas o centímetros) U A nchura mínima del haz de 7,6 cm (3") para aplicaciones en espacios reducidos U C arcasa NEMA 4X (IP65) con transductor resistente PVDF U I nteligencia a prueba de fallos con retroalimentación de diagnóstico para una fácil solución de problemas El transmisor ultrasónico de dos hilos de uso general de la serie LVU800 ofrece una medición del nivel sin contacto de hasta 10 m (32') y es idóneo para líquidos ultralimpios, corrosivos o residuales. Calibrado con un pulsador, el transmisor ha sido seleccionado de forma amplia para el almacenamiento atmosférico a granel, para tanques con capacidad para una jornada y aplicaciones de cárter de residuos. Los ejemplos de medios incluyen las aguas residuales y el hidróxido sódico.ESPECIFICACIoNES Rango: LVU816: 20 cm a 5 m (8" a 16,4') LVU826: 20 cm a 8 m (8" a 26,2') LVU832: 30 cm a 10 m (12" a 32,8')Precisión: ±0,2% de intervalo Resolución: LVU816/826: 1 mm (0,039") LVU832: 2 mm (0,078")Anchura del haz: 7,6 cm (3") de diámetro.Serie LVU800El modelo LVU816 se muestra en un tamaño inferior al real.。

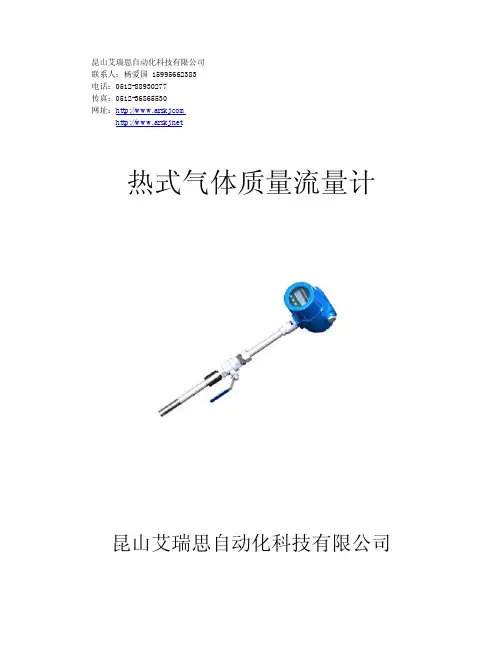

昆山艾瑞思自动化科技有限公司联系人：***159****2383电话：*************传真：*************网址：热式气体质量流量计昆山艾瑞思自动化科技有限公司目录安全使用仪表 (1)序言 (3)技术参数 (3)安装与连接 (4)运行调试 (8)参数设置说明 (9)维护 (12)故障排除 (13)名词解释 (13)附录1.结构尺寸图 (14)附录2.满管式流量计数据 (15)附录3.RS-485通讯协议 (16)附录4.部分气体物理参数 (17)※安全使用仪表※² 阅读完毕本手册后请妥善并与本仪表一起流动保管。
² 请将本手册交与终端用户技术部门保存。
² 本手册中安全主要事项的重要等级以 危险 注意 进行分类。
以下标识可能出现在使用的用户手册中：此图表示可能会造成危险的事项。
此图表示必须引起注意的事项此图表示禁止的事项感谢阁下选购由我公司自主研发生产热式气体质量流量计，热式气体质量流量计用户手册记录了如何正确、安全的使用本产品。
本品是气体流量测量的精密电子式仪表。
为了防止仪表的损坏和发挥最佳性能和稳定运行，请在安装、通电、调试、设置仪表前，请认真阅读本手册。
本手册适用流量控制工程师，专业工程技术人员，或我公司认可具备的相关资质人员。
如果忽视该提示警告而进行错误的操作，可能造成人身伤亡，或者重大安全事故。
危险爆炸环境应用时选用防爆型仪表确认仪表铭牌上是否有防爆认证标识及温度组别标识，没有此标识的仪表不能用于爆炸的环境。
仪表防爆温度组别必须满足现场防爆和温度的环境要求当在有防爆要求的场合应用时，要对本仪表的防爆温度组别进行确认，是否可以满足现场防爆、温度的要求。
爆炸环境禁止带电开盖操作进行接线操作时，要先断开电源再进行操作。
需要改正参数设置时。
可以选择远程修改，本安红外手抄器修改，或者在安全的环境修改成功之后再回现场环境。
以免化生爆炸。
仪表的防护等级要满足现在工况的要求仪表防护等级是按照GB4208-93（相当于IEC529）中的相关要求进行检验和划分的。

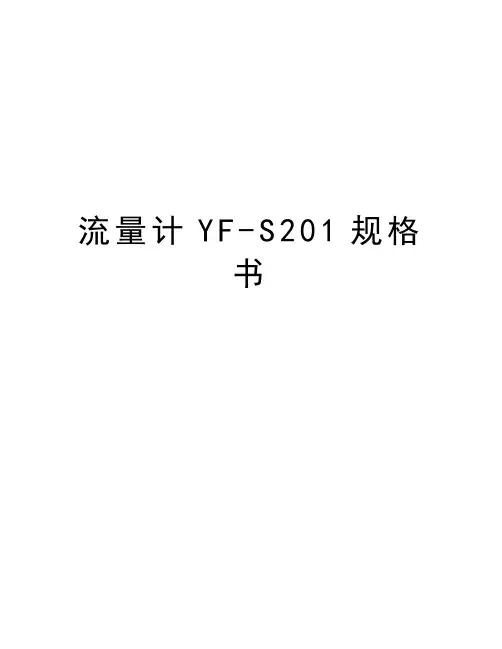

流量计Y F-S201规格
书

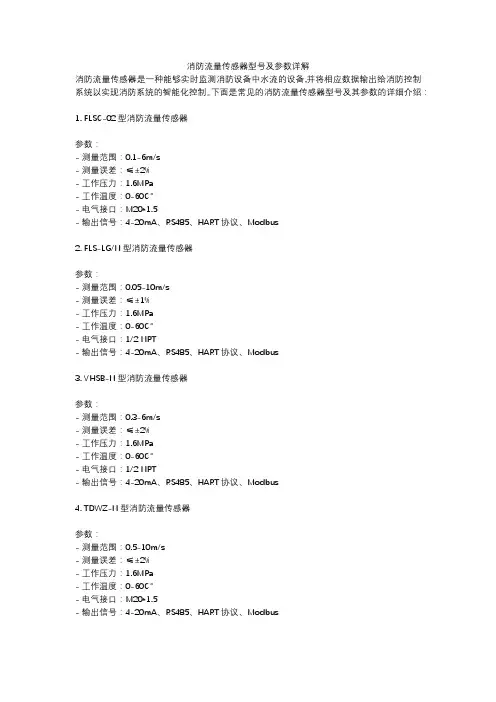

YF-S201流量传感器技术文档产品特点:
1.本产品外观轻巧灵便,体积小,便于安装.
2.叶轮内部镶有不锈钢珠,永远耐磨.
3.密封圈采用上,下受力的结构永不漏水.
4.霍尔元件采用德国进口,并且用灌封胶封装,
防止进水,永不老化.
5.所有原材料均有符合ROSH检测标准
一、产品简介：
水流量传感器主要由塑料阀体 、水流转子组件和霍尔传感器组成。
它装在热水器进水端，用于检测进水流量，当水通过水流转子组件时， 磁性转子转动并且转速随着流量变化而变化，霍尔传感器输出相应脉冲 信号，反馈给控制器，由控制器判断水流量的大小，进行调控。
二、 使用注意事项
❖ 严禁剧烈冲击以及化学物质的侵蚀。
❖ 严禁抛掷或碰撞。
安装方向示意图 ❖ 水平或者垂直安装都可以
❖ 介质温度不宜超过1200 C 。
三、输出波形图： IN
Duty Cy=40%～60%
四、 引出线方式：
六、出厂检验：。
YF-S402C流量传感器技术文档产品特点:
1.本产品外观轻巧灵便,体积小,便于安装.
2.叶轮内部镶有不锈钢珠,永远耐磨.
3.密封圈采用上,下受力的结构永不漏水.
4.霍尔元件采用德国进口,并且用灌封胶封装,
防止进水,永不老化.
5.所有原材料均有符合ROSH检测标准
一、产品简介：
水流量传感器主要由塑料阀体 、水流转子组件和霍尔传感器组成。
它装在热水器进水端，用于检测进水流量，当水通过水流转子组件时， 磁性转子转动并且转速随着流量变化而变化，霍尔传感器输出相应脉冲 信号，反馈给控制器，由控制器判断水流量的大小，进行调控。
二、 使用注意事项
严禁剧烈冲击以及化学物质的侵蚀。
严禁抛掷或碰撞。
安装方向示意图 垂直安装，倾斜度不超过5度。
介质温度不宜超过1200 C 。
三、输出波形图： IN
Duty Cy=40%～60%
四、 引出线方式：
六、出厂检验：。
