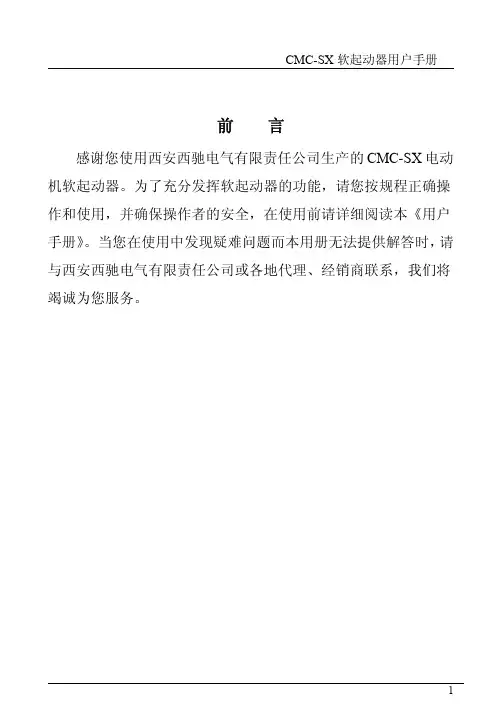

CMC-SX软起动器用户手册前言感谢您使用西安西驰电气有限责任公司生产的CMC-SX电动机软起动器。
为了充分发挥软起动器的功能，请您按规程正确操作和使用，并确保操作者的安全，在使用前请详细阅读本《用户手册》。
当您在使用中发现疑难问题而本用册无法提供解答时，请与西安西驰电气有限责任公司或各地代理、经销商联系，我们将竭诚为您服务。
一、CMC-SX软起动器的作用及特点CMC-SX软起动器是国内唯一一款基于32位ARM核微控制器开发的电机软起动器，是一种新型智能化的异步电动机起动装置。
它是集起动、显示、保护、数据采集于一体的电机终端控制设备。
用户使用较少的元件，就可实现较复杂的控制功能。
而中英文界面显示又使得操作更趋简便。
1.1作用�降低电机的起动电流，减少配电容量，避免增容投资；�减少起动应力，延长电动机及相关设备的使用寿命；�平稳的起动和软停车避免了传统起动设备的喘振问题、水锤效应；�多种起动模式及宽范围的电流、电压等设定，可适应多种负载情况，改善工艺；�完善可靠的保护功能，更有效地保护电机及相关设备的安全；1.2特点�多种起动方式限流软起动、电压指数曲线、电压线性曲线、电流指数曲线、电流线性曲线，并可在每种方式下施加可编程突跳起动转矩及起动电流限制。
根据不同的负载，可以选择相应的起动曲线，达到最佳的起动效果。
独特的基础算法使得电机起动、停止更加准确、平滑。
�先进的通讯功能配有RS485通讯接口，方便用户网络连接控制，提高系统的自动化水平及可靠性。
内嵌Modbus标准协议，方便组态连接。
CMC-SX软起动器用户手册�模拟信号控制用户可输入4—20mA或0—20mA标准信号，并可在操作面板上进行模拟量的上、下限设定，实现对电机起、停控制及报警。
还可通过软起动器进行数据(压力、温度、流量等)的传输。
具有4—20mA或0—20mA标准信号输出功能。
�强大的抗干扰性所有外部控制信号均采用光电隔离，并设置了不同的抗噪级别，适应在特殊的工业环境中使用。
目 录前言 (2)1．产品型号及收货检查 (3)2．安装 (4)3．接线 (5)&3.1 主回路接线 (5)&3.2 控制回路接线 (5)4．设定 (8)&4.1 初始电压(U INI)设置 (9)&4.2 起动时间设置 (9)&4.3 停止时间设置 (10)&4.4 起动电流(I LIM)设置 (10)5．正常状态指示 (11)6．维护 (12)7．故障分析 (12)8．技术参数 (14)&8.1 一般参数 (14)&8.2 基本接线图 (15)9．不同应用的基本设置 (16)安全注意事项警告！主回路电源得电后即存在危险电压。
！电机停止后，主回路上依然存在危险电压，须在软起动器断电后，再打开前面板。
！CMC—P软起动器停止后，继电器端子上（6、7、8、9）依然存在危险电压。
！不允许软起动器输出端（2L1、4L2、6L3）接补偿电容器或压敏电阻。
！电机综合保护器应接于软起动器输入端（1L1、3L2、5L3），不允许接于输出端。
！软起动器与变频器混用时，二者输出端要彼此隔离。
！不要试图修理损坏的器件，请与供货商联系。
！散热器的温度可能较高（在线运行方式下）。
！严禁在软起动输出端反送电。
1前言感谢您选用西安西驰电气有限责任公司生产的CMC-P系列电动机软起动器。
为了充分发挥软起动器的功能，请您按规程正确操作和使用，并确保操作者的安全，在使用前请详细阅读本《用户手册》。
当您在使用中发现疑难问题而本手册无法提供解答时，请与西安西驰电气有限责任公司或各地代理、经销商联系，我们将竭诚为您服务。
注：产品出厂后依据保修卡对产品实行保修。
请您在收到货物后，认真填写保修卡并将保修卡寄回西安西驰电气有限责任公司或供货单位。
2CMC-P 软起动器用户手册31.产品型号及收货检查设备拆封后请按下列步骤仔细检查，如发现问题，请及时与供货商联系。
&1.1 铭牌检查请检查您收到的产品规格型号与您所订购的是否相符。
目录前言 (2)1.产品简介 (3)2.产品型号及收货检查 (4)3.安装 (5)4.接线 (6)&4、1 主回路接线 (6)&4、2 控制回路接线 (6)&4、3 控制端子说明 (7)5.显示 (9)&5、1 功能特点 (9)&5、2 键盘说明 (10)&5、3 显示状态说明 (10)6.设定及操作 (11)&6、1 编程操作 (11)&6、2 参数设定及说明 (11)7.维护 (12)8.故障分析 (13)9.技术参数 (15)&9、1 一般参数 (15)&9、2 基本接线图 (16)10.不同应用得基本设置 (17)安全注意事项警告！主回路电源得电后即存在危险电压。
！电机停止后,主回路上依然存在危险电压,须在软起动器断电后,再打开前面板。
！CMC—L软起动器停止后,继电器端子上(6、7、8、9)依然存在危险电压。
！不允许软起动器输出端(2L1、4L2、6L3)接补偿电容器或压敏电阻。
！电机综合保护器应接于软起动器输入端(1L1、3L2、5L3),不允许接于输出端。
！软起动器与变频器混用时,二者输出端要彼此隔离。
！不要试图修理损坏得器件,请与供货商联系。
！散热器得温度可能较高(在线运行方式下)。
！严禁在软起动输出端反送电。
！软起动器在起动或停止状态时,输出侧都存在高压。
前言感谢您选用西安西驰电气有限责任公司生产得CMC-L系列电动机软起动器。
为了充分发挥软起动器得功能,请您按规程正确操作与使用,并确保操作者得安全,在使用前请详细阅读本《用户手册》。
当您在使用中发现疑难问题而本手册无法提供解答时,请与西安西驰电气有限责任公司或各地代理、经销商联系,我们将竭诚为您服务。
注:产品出厂后依据保修卡对产品实行保修。
请您在收到货物后,认真填写保修卡并将保修卡寄回西安西驰电气有限责任公司或供货单位。
1、产品简介及特点CMC-L系列电机软起动器就是一种将电力电子技术,微处理器与自动控制相结合得新型电机起动装置。
目录前言 (2)1．产品型号及收货检查 (3)2．安装 (4)3．接线 (5)&3.1 主回路接线 (5)&3.2 控制回路接线 (5)4．设定 (8)&4.1 初始电压(U INI)设置 (9)&4.2 起动时间设置 (9)&4.3 停止时间设置 (10)&4.4 起动电流(I LIM)设置 (10)5．正常状态指示 (11)6．维护 (12)7．故障分析 (12)8．技术参数 (14)&8.1 一般参数 (14)&8.2 基本接线图 (15)9．不同应用的基本设置 (16)安全注意事项警告！主回路电源得电后即存在危险电压。
！电机停止后，主回路上依然存在危险电压，须在软起动器断电后，再打开前面板。
！CMC—P软起动器停止后，继电器端子上（6、7、8、9）依然存在危险电压。
！不允许软起动器输出端（2L1、4L2、6L3）接补偿电容器或压敏电阻。
！电机综合保护器应接于软起动器输入端（1L1、3L2、5L3），不允许接于输出端。
！软起动器与变频器混用时，二者输出端要彼此隔离。
！不要试图修理损坏的器件，请与供货商联系。
！散热器的温度可能较高（在线运行方式下）。
！严禁在软起动输出端反送电。
前言感谢您选用西安西驰电气有限责任公司生产的CMC-P系列电动机软起动器。
为了充分发挥软起动器的功能，请您按规程正确操作和使用，并确保操作者的安全，在使用前请详细阅读本《用户手册》。
当您在使用中发现疑难问题而本手册无法提供解答时，请与西安西驰电气有限责任公司或各地代理、经销商联系，我们将竭诚为您服务。
注：产品出厂后依据保修卡对产品实行保修。
请您在收到货物后，认真填写保修卡并将保修卡寄回西安西驰电气有限责任公司或供货单位。
1.产品型号及收货检查设备拆封后请按下列步骤仔细检查，如发现问题，请及时与供货商联系。
&1.1 铭牌检查请检查您收到的产品规格型号与您所订购的是否相符。

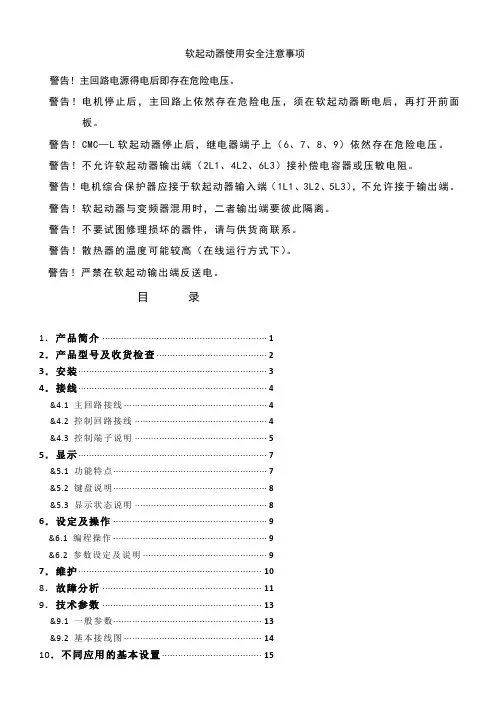

软起动器使用安全注意事项警告！主回路电源得电后即存在危险电压。
警告！电机停止后，主回路上依然存在危险电压，须在软起动器断电后，再打开前面板。
警告！CMC—L软起动器停止后，继电器端子上（6、7、8、9）依然存在危险电压。
警告！不允许软起动器输出端（2L1、4L2、6L3）接补偿电容器或压敏电阻。
警告！电机综合保护器应接于软起动器输入端（1L1、3L2、5L3），不允许接于输出端。
警告！软起动器与变频器混用时，二者输出端要彼此隔离。
警告！不要试图修理损坏的器件，请与供货商联系。
警告！散热器的温度可能较高（在线运行方式下）。
警告！严禁在软起动输出端反送电。
目录1．产品简介 (1)2．产品型号及收货检查 (2)3．安装 (3)4．接线 (4)&4.1 主回路接线 (4)&4.2 控制回路接线 (4)&4.3 控制端子说明 (5)5．显示 (7)&5.1 功能特点 (7)&5.2 键盘说明 (8)&5.3 显示状态说明 (8)6．设定及操作 (9)&6.1 编程操作 (9)&6.2 参数设定及说明 (9)7．维护 (10)8．故障分析 (11)9．技术参数 (13)&9.1 一般参数 (13)&9.2 基本接线图 (14)10．不同应用的基本设置 (15)1.产品简介及特点CMC-L系列电机软起动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动装置。
它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统的起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。
CMC-L系列软起动器特点如下：①多起动方式：限流起动、斜坡起动、斜坡限流起动，最大程度满足现场需求，实现最佳起动效果。
②高可靠性：有高性能微处理器对控制系统中的信号进行数字化处理，避免了以往模拟线路的过多调整，从而获得极佳的准确性和执行速度。
V2.2文件编号：200/201-V2.2-14版本编号：V2.2修订编号：214发行日期：2014-10-181.概述本手册适用于： KSR系列200/201型产品它可以帮助您解决使用过程中的疑问，正确安装、调试和使用产品。
在商标和商业拥有权已注册的情况下，西安西为电气科技有限公司(西为电气），保留对此文件的最终解释权。
任何不合理的应用，特别是由第三方再生产和发布，是不允许的。
该文件已被仔细检查过。
但是，若用户发现有误，请尽快告知我们。
手册里的参数仅是用来描述产品，为满足顾客的需要，西安西为电气科技有限公司(西为电气)在不断的改进产品，以达到最新技术标准。
2.安全性用户应注意手册里所提到的警告、信息提示和注明。
软起动器只允许由认可资格的专业技术人员安装或指导安装。
应保证负载电机功率、规格与本软起动器匹配。
严禁在软起动器的输出端（U、V、W）接电容器。
软起动器输入和输出连线应用绝缘胶带包好。
软起动器外壳必须可靠接地。
设备维修时，必须先切断电源。
本手册是软起动器的一部分，并应把它作为操作人员使用产品的指南。
在安装或调试之前应先仔细阅读本手册。
3. 安全标志警告、信息提示和注明◆ 注意 表示可能导致人员受伤。
◆ 警告 表示可能导致软件的损坏或设备的损坏。
◆ 注明 提醒用户相关的事实和情况。
西为电气 一流的品牌 一流的服务 F IRST -CLASS QUALITY FIRST -CLASS SERVICE 西为电气 KSR系列200/201型 V2.2 使用说明书 12. 故障保护及显示............................................................................................. 2812.1.故障显示及解决方法 .................................................................................2812.2.过载保护及保护级别 (29)13.设备的试运行 .............................................................................................30附录一：软起动器的规格型号 ...........................................................................31附录二：KSR 系列201型软起动器的结构尺寸.................................................32附录三：KSR系列200型软起动器的结构尺寸...................................................33附录四：KSR系列200/201型软起动器键盘盒外形及开孔尺寸.................................34附录五：KSR系列200G型软起动柜的结构尺寸..................................................35附录六：KSR系列200型软起动器典型应用接线图 ................................................36附录七：KSR系列201型软起动器典型应用接线图 ................................................37附录八：KSR系列200G型软起动柜典型应用接线图 .............................................38敬告：KSR软起动器资料下载 (4101)/1.软起动器的作用及特点KSR系列200/201型数字式交流电动机软起动器是采用电力电子技术、微处理器技术及现代控制理论设计生产的具有当今国际先进水平的新型起动设备。

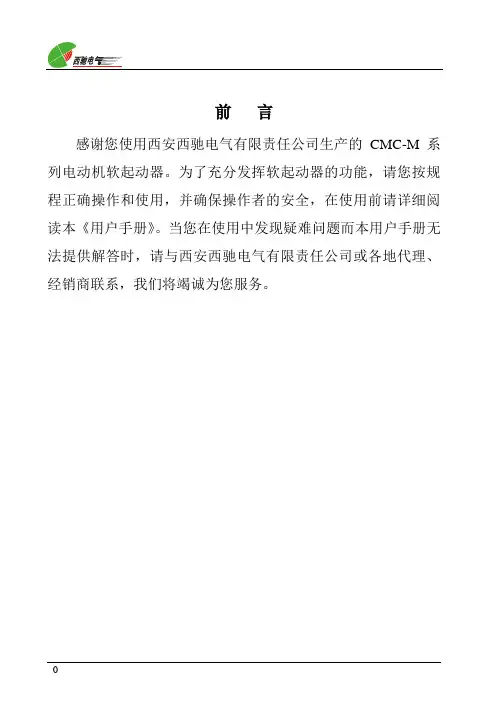

前言感谢您使用西安西驰电气有限责任公司生产的CMC-M系列电动机软起动器。
为了充分发挥软起动器的功能，请您按规程正确操作和使用，并确保操作者的安全，在使用前请详细阅读本《用户手册》。
当您在使用中发现疑难问题而本用户手册无法提供解答时，请与西安西驰电气有限责任公司或各地代理、经销商联系，我们将竭诚为您服务。
第一章 CMC-M软起动器的作用及特点1.1 作用CMC-M电机软起动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动装置。
它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。
1.2 特点◆多起动方式：用户可选择限流软起动、电压斜坡起动、电流斜坡起动，并可在每种方式下施加可编程突跳起动转矩及起动电流限制。
最大程度满足现场需求，实现最佳起动效果。
◆高可靠性有高性能微处理器对控制系统中的信号进行数字化处理，避免了以往模拟线路的过多调整，从而获得极佳的准确性和执行速度。
◆强大的抗干扰性控制单元中的信号均采用光电隔离方式，并设置了不同的抗噪级别，避免了主电网上干扰引起的软起动器误动作。
◆简便的调整方式控制系统应用范围广，方式调整简便、直观，通过各种功能选项可匹配各类不同的控制对象。
◆结构的优化独特的紧凑结构设计，特别方便用户集成到已有系统中，为用户节约系统改造费用◆电源频率自适应电源频率50/60Hz自适应功能，方便用户使用。
◆具有可编程数字输入、可编程继电器输出、4-20mA电流输出功能。
◆电机的保护多种电机保护功能（如过流、输入\输出缺相、晶闸管短路、过热保护、漏电检测、电子热过载等）确保电机及软起动器在故障或误操作时不被损坏。
◆维护简便由4位数码显示组成的监控信号编码系统，24小时监控系统设备的工作状况，同时提供快速故障诊断。
第二章收货检查每台软起动器在出厂前均进行了全部功能及运行测试，用户在收到设备并拆封后，请按下列步骤检查。

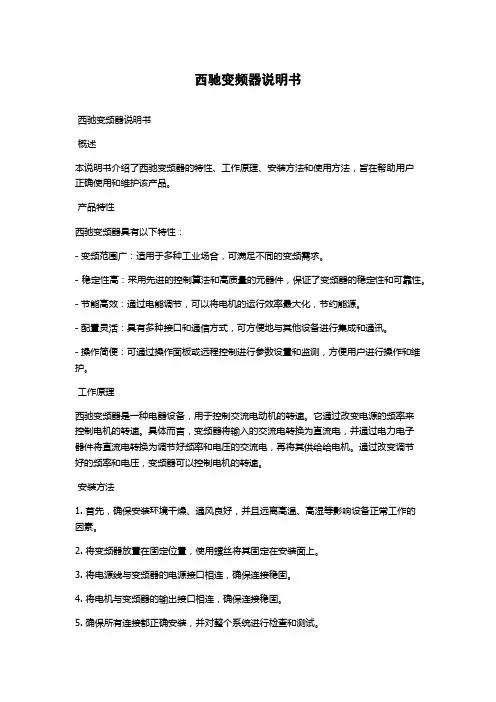

西驰变频器说明书西驰变频器说明书概述本说明书介绍了西驰变频器的特性、工作原理、安装方法和使用方法，旨在帮助用户正确使用和维护该产品。
产品特性西驰变频器具有以下特性：- 变频范围广：适用于多种工业场合，可满足不同的变频需求。
- 稳定性高：采用先进的控制算法和高质量的元器件，保证了变频器的稳定性和可靠性。
- 节能高效：通过电能调节，可以将电机的运行效率最大化，节约能源。
- 配置灵活：具有多种接口和通信方式，可方便地与其他设备进行集成和通讯。
- 操作简便：可通过操作面板或远程控制进行参数设置和监测，方便用户进行操作和维护。
工作原理西驰变频器是一种电器设备，用于控制交流电动机的转速。
它通过改变电源的频率来控制电机的转速。
具体而言，变频器将输入的交流电转换为直流电，并通过电力电子器件将直流电转换为调节好频率和电压的交流电，再将其供给给电机。
通过改变调节好的频率和电压，变频器可以控制电机的转速。
安装方法1. 首先，确保安装环境干燥、通风良好，并且远离高温、高湿等影响设备正常工作的因素。
2. 将变频器放置在固定位置，使用螺丝将其固定在安装面上。
3. 将电源线与变频器的电源接口相连，确保连接稳固。
4. 将电机与变频器的输出接口相连，确保连接稳固。
5. 确保所有连接都正确安装，并对整个系统进行检查和测试。
使用方法参数设置1. 打开变频器的操作面板，进入参数设置界面。
2. 根据需要，设置相应的参数，如电压、频率、过载保护等。
3. 设置完成后，保存参数并退出设置界面。
启动和停止1. 确保所有连接正确安装。
2. 打开变频器的操作面板，按下启动按钮。
3. 变频器将开始向电机供电，电机开始工作。
4. 若要停止电机运行，按下停止按钮。
监测和维护1. 定期检查变频器的工作状态，如温度、电流等参数是否正常。
2. 如有异常情况，及时采取措施解决。
3. 定期对变频器进行维护，如清理灰尘、紧固螺丝等。
注意事项- 在安装和维护过程中，务必断开电源，以避免触电事故。
CMC-MX内置旁路软起动器产品说明书CMC-MX内置旁路软起动器中文说明书版本：2.2日期：2016.02.25安全注意事项(1)主回路电源得电后即存在危险电压。
(2)不允许将输入端(1L1、3L2、5L3)接到输出端(2T1、4T2、6T3)。
(3)不允许软起动器输出端(2T1、4T2、6T3)接补偿电容或压敏电阻。
(4)软起动器与变频器互为备用时，二者输出端要彼此隔离。
(5)不要试图修理损坏的器件，请与供货商联系。
(6)散热器的温度可能较高。
(7)严禁在软起动输出端反送电。
(8)软起动器在起动或停止状态时，输出侧都存在高压。
CMC-MX内置旁路软起动器产品说明书目录前言 (5)第一章CMC-MX软起动器的作用及特点 (6)1.1作用 (6)1.2特点 (6)第二章收货检查 (8)第三章使用条件及安装 (10)3.1使用条件 (10)3.2安装方向 (10)3.3安装空间 (10)3.4电路安装 (11)第四章电路连接 (12)4.1基本接线原理图 (12)4.2三角形内接连接图 (13)4.3典型应用接线图 (14)4.4端子说明 (15)第五章显示及操作说明 (16)5.1面板示意图 (16)5.2按键功能说明 (16)5.3显示状态说明 (17)5.4修改参数项操作流程 (17)第六章软起动器的控制模式 (18)6.1限流软起动 (18)6.2电压斜坡起动 (19)6.3突跳转矩软起动 (19)6.4自由停车 (20)6.5软停车 (20)第七章参数项及其说明 (21)7.1起停控制参数菜单C000-C016共17个参数 (21)7.2电机保护参数菜单C100-C116共17个参数 (21)7.3端口设置参数C200-C216共17个参数 (22)7.4记录功能参数C300-C316共17个参数 (23)7.5功能说明 (23)第八章故障检测与排除 (27)8.1故障代码表 (27)8.2故障排除 (28)第九章通讯控制 (29)9.1协议内容 (29)9.2总线结构 (29)9.3协议说明 (29)9.4通讯帧结构 (30)9.5地址说明 (31)9.6控制命令参数地址 (32)9.7功能码概述 (33)9.8通讯时间间隔 (34)9.9注意事项 (34)9.10通讯故障代码分析 (34)第十章日常维护 (36)附表一：软起动标准接线规格型号及附件选用(以380V为例) (37)附表二：软起动内三角接线规格型号及附件选用(以380V为例) (37)附表三：软起动器外形及开孔尺寸(单位：mm以380V为例) (39)附表四：软起动器选型 (41)附表五：不同应用的基本设置(以下设置仅供参考) (42)CMC-MX内置旁路软起动器产品说明书前言感谢您使用西安西驰电气股份有限公司生产的CMC-MX电动机软起动器。
为了充分发挥软起动器的功能，请您按规程正确操作和使用，并确保操作者的安全，在使用前请详细阅读本《产品说明书》。
当您在使用中发现疑难问题而本产品说明书无法提供解答时，请与西安西驰电气股份有限公司或各地代理、经销商联系，我们将竭诚为您服务。
第一章CMC-MX软起动器的作用及特点1.1作用CMC-MX电机软起动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动、保护装置。
它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。
同时CMC-MX软起动器内部集成电流互感器、接触器，用户无需外接。
1.2特点◆多种起动方式用户可选择限流起动、电压斜坡起动，并可在每种方式下施加可编程突跳起动及起动电流限制。
最大程度满足现场需求，实现最佳起动效果。
◆高可靠性高性能微处理器对控制系统中的信号进行数字化处理，避免了以往模拟线路的过多调整，从而获得极佳的准确性和执行速度。
◆强大的抗干扰性所有外部控制信号均采用光电隔离，并设置了不同的抗噪级别，适应在特殊的工业环境中使用。
◆简便的调整方式控制系统应用范围广，方式调整简便、直观，通过各种功能选项可匹配各类不同的控制对象。
CMC-MX内置旁路软起动器产品说明书◆优化的结构独特的紧凑内部结构设计，特别方便用户集成到已有系统中，为用户节约了电流互感器和旁路接触器的费用。
◆电源频率可设定电源频率50/60Hz通过参数设定，方便用户使用。
◆模拟输出4-20mA电流输出功能，方便用户使用。
◆MODBUS-RTU通讯在进行网络通讯时，可连接32台设备。
用户可通过对波特率、通讯地址的设定以达到自动通讯的目的。
通信地址设定范围为1-32，出厂值为1。
通信波特率设定范围为：0、2400；1、4800；2、9600；3、19200；出厂值为2(9600)。
◆保护功能完善多种电机保护功能（如过流、输入\输出缺相、晶闸管短路、过热保护、漏电检测、电子热过载、内部接触器故障、相电流不平衡等）确保电机及软起动器在故障或误操作时不被损坏。
◆维护简便由4位数码显示组成的监控信号编码系统，24小时监控系统设备的工作状况，同时提供快速故障诊断。
第二章收货检查每台软起动器在出厂前均进行了全部功能及运行测试，用户在收到设备并拆封后，请按下列步骤检查。
如发现问题，请立即与供货商联系。
1、检查铭牌以确认收到的产品与订购的产品一致(1)软起动器铭牌说明(2)软起动器型号说明(3)软起动器编号说明CMC-MX内置旁路软起动器产品说明书--NO:XXXXXXXXXXXXXXXXX Array适配电机功率型号：L 数码经济型M 数码智能型M2 机床专用型SX 汉显智能型MX 内置接触器型外壳类别代码：S 塑壳T 铁壳2、检查产品在运输中是否有损伤，如：外壳凹陷、变形，内部连线、连接件松动等。
3、检查是否随机配备产品合格证、保修卡、装箱单、《产品说明书》等。
4、产品出厂后依据保修卡对产品实行保修。
请您在收到货物后，认真填写保修卡并将保修卡寄回西安西驰电气股份有限公司或供货单位。
第三章使用条件及安装3.1使用条件控制电源AC110V--220V±15%，50/60Hz三相电源标准接线AC380V内三角接线AC380V±30%标称电流15A--560A，共18种额定值适用电机一般鼠笼型交流异步电机起动斜坡方式限流软起动、电压斜坡起动停车方式自由停车、软停车逻辑输入阻抗1.8KΩ，电源+15V起动频度可做频繁或不频繁起动,建议每小时起动不超过10次保护功能断相、过流、短路、SCR保护、过热、欠载、相电流不平衡、接线、内部故障等防护等级IP00、IP20冷却方式自然冷却或强迫风冷安装方式壁挂式环境条件海拨超过2000米，应相应降低容量使用环境温度在-25-+45°C之间相应湿度不超过95%(20°C±5°C)无易燃、易爆、腐蚀性气体，无导电尘埃，室内安装，通风良好，振动小于0.5G3.2安装方向为了确保软起动器在使用中具有良好的通风及散热条件，软起动器应垂直安装。
3.3安装空间在设备周围留有足够的散热空间，为便于维护请将设备与墙壁保持一定距离(见附表三)。
如需选用风机，请在我公司网站()下CMC-MX内置旁路软起动器产品说明书载相关风机尺寸。
3.4电路安装主回路采用上进下出，电缆线应保证足够的载流量。
外围配件的选用请参见附表一。
第四章电路连接4.1基本接线原理图软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。
无需外接旁路接触器，软起动器可通过参数设定选择是否检测相序。
CMC-MX内置旁路软起动器产品说明书4.2三角形内接连接图若用户使用三角形内接连接时，用户必须严格按照下图进行连接，否则有可能导致电机或软起损坏。
本机在启动前会对电机接线进行判断，若接线错误软起会报接线错误故障。
4.3典型应用接线图主 回 路3 4 5KA1X167X3KA1SB1KA2AC220VKA1SB212X3KA2HL1KA1HL3控制回路QF1L1NQF6T34T22T1RUN STOPCOM X11L13L25L33 4 5控制电源软起动起/停控制微 断故障指示停止指示单节点控制双节点控制CMC-MXCMC-MXPV VCMC-MX AHL2运行指示KA1注意：1．上图所示为单节点控制方式。
接点闭合软起动起动，接点打开软起动器停止。
但要注意这种接线LED 面板起动操作无效。
端子3、4、5起停信号是一个无源节点。
2．PE 接地线应尽可能短，接于距软起动器最近的接地点，合适的接地点应位于安装板上紧靠软起动器处，安装板也应接地，此处接地为功能地而不是保护接地。
CMC-MX内置旁路软起动器产品说明书4.4端子说明CMC-MX系列软起动器有17个外引控制端子，为用户实现外部信号控制、远程控制及系统控制提供方便。
端子号端子名称说明主回路1L1、3L2、5L3交流电源输入端子接三相交流电源2T1、4T2、6T3软起动输出端子接三相异步电动机控制回路X1/1模拟输出-（AO-）4~20mA输出负载阻抗(150--500Ω) X1/2模拟输出+（AO+）X1/3COM公共端X1/4外控起动端子（RUN）X1/4与X1/3短接则起动X1/5外控停止端子（STOP）X1/5与X1/3断开则停止X1/6可编程数字口(D1)X2/1RS485地（GND）X2/2RS485+(A)RS485通讯X2/3RS485-(B)X2/4空X3/1故障输出继电器K1输出有效时K11-K12闭合,接点容量AC250V/5A，DC30V/5A X3/2X3/3可编程输出继电器K2输出有效时K21-K22闭合,接点容量AC250V/5A，DC30V/5A X3/4X3/5PE PEX3/6L控制电源AC110V--AC220V±15%50/60HzX3/7N第五章显示及操作说明5.1面板示意图起动过程、全压、软停过程中LED面板上都显示平均电流。
面板的上面有3个LED指示灯。
LED1标释POWER，主板电压正常时常亮;LED2标释符为RUN,在起动及停止过程中是闪烁的，起动完成后常亮；LED3表释为FAULT，当故障时点亮。
5.2按键功能说明符号名称功能说明确认键进入菜单项，确认需要修改数据的参数项递增键参数项或数据的递增操作（运行时可校准电流）递减键参数项或数据的递减操作（运行时可校准电流）返回键确认修改的参数数据、退出参数项、退出参数菜单启动键键操作有效时，用于运行操作，并且端子排X1的3、5端子短接CMC-MX内置旁路软起动器产品说明书停止键键操作有效时，可用于停止操作，也可用于故障复位操作（长按4秒以上）。
