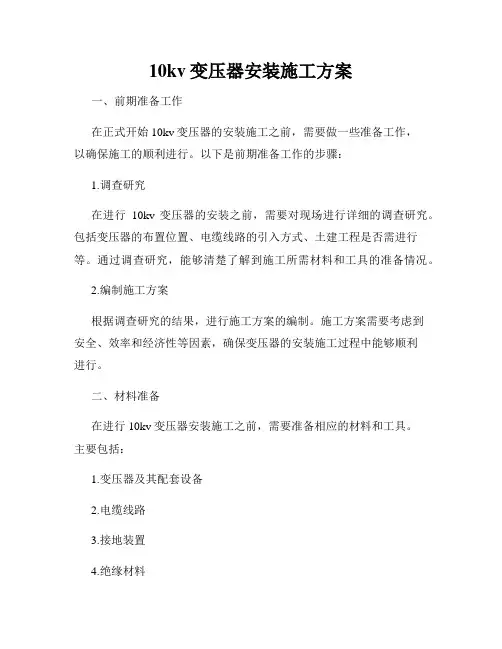

10kv变压器安装施工方案一、前期准备工作在正式开始10kv变压器的安装施工之前，需要做一些准备工作，以确保施工的顺利进行。

以下是前期准备工作的步骤：1.调查研究在进行10kv变压器的安装之前，需要对现场进行详细的调查研究。

包括变压器的布置位置、电缆线路的引入方式、土建工程是否需进行等。

通过调查研究，能够清楚了解到施工所需材料和工具的准备情况。

2.编制施工方案根据调查研究的结果，进行施工方案的编制。

施工方案需要考虑到安全、效率和经济性等因素，确保变压器的安装施工过程中能够顺利进行。

二、材料准备在进行10kv变压器安装施工之前，需要准备相应的材料和工具。

主要包括：1.变压器及其配套设备2.电缆线路3.接地装置4.绝缘材料5.电气工具和安全防护用品等。

材料准备需要根据实际施工方案的要求进行，并确保材料的质量符合相关标准。

三、施工步骤1.基础施工根据设计要求和施工方案，进行基础施工。

包括基坑的开挖、基础的浇筑、加固等。

在进行基础施工过程中，需要确保基础的稳固和结实，以支撑变压器的安装和正常运行。

2.设备吊装完成基础施工后，进行设备吊装。

将10kv变压器和其配套设备通过吊车等工具进行吊装，并将其放置于预定的位置。

在吊装过程中，要确保设备的平稳下降，避免对设备和人员造成损伤。

3.电缆敷设将电缆线路连接到变压器和配套设备。

在敷设电缆线路时，需要确保线路的顺畅和安全。

同时，要做好电缆的固定和绝缘工作，以确保电缆的正常运行和安全使用。

4.接地装置安装安装变压器的接地装置，并进行接地测试。

接地装置的安装和接地测试是非常重要的，它能够确保设备在工作过程中能够正常排除电气故障，保证使用人员的安全。

5.绝缘测试对安装完毕的变压器和电缆线路进行绝缘测试。

绝缘测试可以检测设备和电缆的绝缘性能，确保设备运行时不会发生漏电等故障。

6.试运行与调试完成安装和测试后，进行试运行与调试。

通过试运行和调试，确保变压器的各项功能正常，并进行必要的调整和改进。

IOkV配电室高低压变压器安装施工方案一、刖百高低压变压器的安装施工是一个重要的环节，直接关系到电气设备的安全稳定运行。

本文档旨在对IOkV配电室高低压变压器的安装施工方案进行详细说明，以确保施工质量的可控性和稳定性，保证设备运行的安全可靠性。

二、工程概述本工程涉及到IOkV配电室内高低压变压器的安装，主要包括：1.安装高低压变压器2.安装配电柜3.安装电缆4.连接开关设备5.连接避雷装置6.安装绝缘子7.进行绝缘测试8.进行接地测试三、施工方案1.安装高低压变压器高低压变压器在安装前需要确定安装位置和方向。

在确定好位置后，需要对安装地面进行清理，并开好必要的孔洞。

把高低压变压器放置在安装位置上，然后用螺丝将其固定牢固。

安装过程中，要特别注意保护高低压变压器的绝缘涂层，防止被刮伤。

2.安装配电柜在安装配电柜前，需要在配电柜的安装位置上开好必要的孔洞，然后将配电柜放到安装位置上。

根据图纸要求和现场实际情况确定配电柜的安装高度，并用螺丝固定牢固。

安装好配电柜后，需要对配电柜进行接线，接线前需要分类清晰，并标识好接线标志，以便于后期维护和管理。

3.安装电缆电缆的铺设需要在配电室的地面上进行。

首先清理地面，然后将电缆按照设备连接图纸铺设，铺设好后再进行固定。

在固定时需要注意缆头的位置和保护盖的安装，并注意铺设的缆线距离和相互之间的间隔。

所有的连接和接地必须符合设备连接图纸的标准，接地焊接要牢固可靠。

4.连接开关设备连接开关设备时需要按照设备图纸的要求分类、配线、接线，所有的连接线路必须符合设备图纸标准，并进行必要的绝缘处理。

接线后应该进行绝缘测试以确保安装质量的可靠性。

5.连接避雷装置避雷装置的连接方式应该按照设备图纸要求进行，所有连接线路必须符合设备图纸标准，并进行必要的绝缘保护。

在连接过程中要注意连接线路的可靠性和牢固性，避免线路脱落和故障发生。

6.安装绝缘子绝缘子的安装需要在设备图纸上标明绝缘子的型号、位置和数量，安装的数量和位置要符合设备要求。

变压器、箱式变电所安装施工工艺标准（QB-CNCEC J060102-2004）1 适用范围本工艺标准适用于一般工业与民用建筑电气安装工程10KV及以下中小型室内变压器及箱式变电所安装。

2 施工准备2.1 原材料半成品的要求2.1.1查验合格证和随带技术文件，变压器应有出厂试验记录。

2.1.2变压器应有铭牌，铭牌上应注明制造厂名，额定容量，一、二次额定电压，电流电阻抗电压（%）及接线组别等技术数据。

附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。

2.1.3 干式变压器的局放试验PC值及噪声测试Db(A）值应符合设计及标准要求。

2.1.4 带有防护罩的干式变压器，防护罩与变压器的间距应符合标准的规定。

2.1.5 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

2.1.6 螺栓：除地脚螺栓及防震装置螺栓外，均采用镀锌螺栓，并配相应的平垫圈和弹簧垫。

2.1.7 其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调合漆及变压器油，均应符合设计要求，并有产品合格证。

2.2主要机具2.2.1 搬运吊装机具：汽车吊、汽车、卷扬机、吊链、三步搭、道木、钢丝绳、带子绳、滚杠。

2.2.2 安装机具：台砂轮、电焊机、气焊工具、电锤、台虎钳、活扳子、锤子、套丝扳、滤油机、行灯变压器、电工用梯、手电钻。

2.2.3 测试器具：钢卷尺，钢板尺，水平尺，线坠，摇表，万用表，钳形电流表，温度计，电桥及试验仪器。

2.3 作业条件2.3.1 施工图及技术资料齐全无误。

2.3.2 土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。

2.3.3 变压器轨道安装完毕，并符合设计要求（注：此项工作应由土建做，安装单位配合）。

2.3.4 墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

2.3.5 室内地面工程结束，场地清理干净，道路畅通。

2.3.6 安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。

XXX配电房变压器及开关柜安装施工方案二0一二年七月目录一、施工内容 (1)二、编写依据 (1)三、施工准备 (1)四、施工安排 (2)五、施工工艺控制 (2)1、变压器安装 (2)2、开关柜安装 (4)3、母线安装 (5)3、开关柜调试 (7)4、变压器试验 (7)六、安全管理 (8)XXX配电房变压器及开关柜安装施工方案一、施工内容1、安装1000KVA的室内变压器1台及附件，及母线桥等附件；2、安装开关柜1台；3、变压器及开关柜调试。

二、编写依据1、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ 148—19902、《电气装置安装工程质量检验及评定规程第3部分：电力变压器、油浸电抗器、互感器施工质量检验》DL/T 5161.3—20023、《电气装置安装工程高压电器施工及验收规范》GBJ 147—19904、《电气装置安装工程母线装置施工及验收规范》GBJ 149—19905、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB 50171—19926、《电气装置安装工程电气设备交接试验标准》GB 50150—20067、《南方电网工程施工工艺控制规范》Q/CSG 11105—2008三、施工准备1、施工现场作业环境已达到开工条件（1）工程所需的变压器、开关柜、母线等施工材料已到位，施工图纸、厂家安装说明书等技术资料齐全；（2）开工所需的施工技术人员、机具齐全；（3）配电房已经验收合格，满足电气安装条件。

（4）施工现场的作业环境满足变压器、开关柜的吊装。

2、施工机具配备（1）运输工具：1.75吨汽车1辆；（2）起重工具：8吨吊车1辆、钢丝绳、手索8条、长索6条；（3）施工机具：千斤顶、钢管、冲孔机、手拉葫芦、撬棍、滚杠、活动扳手、套筒扳手、冲击钻、梅花扳手、力矩扳手、专用液压手动搬运车、水平尺、电焊机、电工工具1批等；（4）试验仪器：万用表、钳表、试验变压器、控制操作箱、变比测试仪、绕组直流电阻测试仪（或单臂电桥、双臂电桥）、2500V绝缘电阻表、油耐压试验仪、温湿度计等。

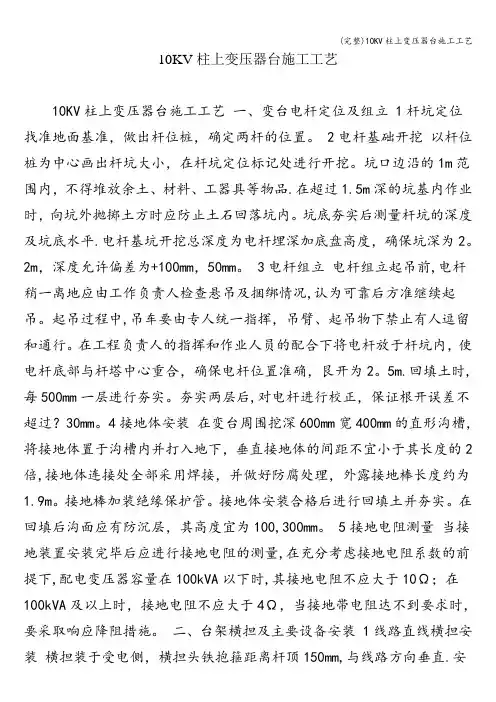

10KV柱上变压器台施工工艺10KV柱上变压器台施工工艺一、变台电杆定位及组立 1杆坑定位找准地面基准，做出杆位桩，确定两杆的位置。

2电杆基础开挖以杆位桩为中心画出杆坑大小，在杆坑定位标记处进行开挖。

坑口边沿的1m范围内，不得堆放余土、材料、工器具等物品.在超过1.5m深的坑基内作业时，向坑外抛掷土方时应防止土石回落坑内。

坑底夯实后测量杆坑的深度及坑底水平.电杆基坑开挖总深度为电杆埋深加底盘高度，确保坑深为2。

2m，深度允许偏差为+100mm，50mm。

3电杆组立电杆组立起吊前,电杆稍一离地应由工作负责人检查悬吊及捆绑情况,认为可靠后方准继续起吊。

起吊过程中,吊车要由专人统一指挥，吊臂、起吊物下禁止有人逗留和通行。

在工程负责人的指挥和作业人员的配合下将电杆放于杆坑内，使电杆底部与杆塔中心重合，确保电杆位置准确，艮开为2。

5m.回填土时,每500mm一层进行夯实。

夯实两层后,对电杆进行校正，保证根开误差不超过？30mm。

4接地体安装在变台周围挖深600mm宽400mm的直形沟槽，将接地体置于沟槽内并打入地下，垂直接地体的间距不宜小于其长度的2倍,接地体连接处全部采用焊接，并做好防腐处理，外露接地棒长度约为1.9m。

接地棒加装绝缘保护管。

接地体安装合格后进行回填土并夯实。

在回填后沟面应有防沉层，其高度宜为100,300mm。

5接地电阻测量当接地装置安装完毕后应进行接地电阻的测量,在充分考虑接地电阻系数的前提下,配电变压器容量在100kVA以下时,其接地电阻不应大于10Ω；在100kVA及以上时，接地电阻不应大于4Ω，当接地带电阻达不到要求时，要采取响应降阻措施。

二、台架横担及主要设备安装 1线路直线横担安装横担装于受电侧，横担头铁抱箍距离杆顶150mm,与线路方向垂直.安装后，横担上下歪斜、左右扭斜，其端部位移不应大于20mm。

线路杆顶支架上层抱箍也装于受电侧.在横担上安装针式绝缘子,使用直径不小于2。

电力变压器安装1范围本工艺标准适用于一般工业与民用建筑电气安装工程10kV及以下室内变压器安装。

2施工准备2.1设备及材料要求：2.1.1% 2.1.22.1.4的尺2.1.62.1.72.2.1搬运吊装机具：汽车吊，汽车，卷扬机，吊镇，三步搭，道木，钢丝绳，带子绳，滚杠。

2.2.2安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、榔头，套丝板。

2.2.3测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。

2.3作业条件：2.3.1施工图及技术资料齐全无误。

2.3.2土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。

2.3.3变压器轨道安装完毕，并符合设计要求（注：此项工作应由上建作，安装单位配合）。

2.3.4墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

2.3.5室内地面工程结束，场地清理干净，道路畅通。

2.3.6安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。

离较长最好用汽车运输，运输时必须用钢丝绳固定牢固，并应行车平稳，尽量减少震动；距离较短且道路良好时，可用卷扬机、滚杠运输。

变压器重量及吊装点高度可参照表2-24及表2-25。

树脂浇铸干式变压器重量表2-24油浸式电力变压器重量表2-25的垂线位于变压器中心，以便于吊芯，干式变压器安装图纸无注明时，安装、维修最小环境距离应符合图2-64要求。

3.4.3变压器基础的轨道应水平，轨距与轮距应配合，装有气体继电器的变压器，应使其顶盖沿气体继电器汽流方向有1%～1.5%的升高坡度（制造厂规定不需安装坡度者除外）。

3.4.4变压器宽面推进时，低压侧应向外；窄面推进时，油枕侧一般应向外。

在装有开关的情况下，操作方向应留有1200mm以上的宽度。

3.4.5油浸变压器的安装，应考虑能在带电的情况下，便于检查油枕和套管中的油位、上层油温、瓦斯继电器等。

3.4.6装有滚轮的变压器，滚轮应能转动灵活，在变压器就位后，应将滚轮用能折卸的制动装置加3.4.7“十”防潮呼吸器安装前，应检查硅胶是否失效，如已失效，应在115～120°温度烘烤8小时，使其复原或更新。

10KV电力变压器安装施工方案及工艺方法一、前期准备工作：1.根据设计要求，完成施工图纸的审核和分析，明确施工位置和布线要求。

2.确定需采购的材料、设备，并进行统一采购和调配。

3.对施工场地进行勘察，并进行必要的土建准备工作，如开凿基坑等。

二、基础施工工艺：1.根据设计图纸进行基础的测量和标注，确定变压器的精确安装位置。

2.进行基坑开挖，清理底部杂物和坑壁，确保基坑底部平整。

3.按照设计要求，在基坑底部铺设一定厚度的石灰石或混凝土做基础层，并进行打砂压实。

4.在基础层上按设计要求铺设预应力钢筋，然后浇筑混凝土，形成基础底板。

5.经过固定时间后，基础底板达到硬化要求后，可以进行基座的安装。

三、变压器安装工艺：1.将基座放置在基础底板上，并用水平仪调整水平度。

2.将变压器运送至基座上方，并用合适的横梁进行支撑。

3.使用吊车或起重机将变压器缓慢下降，使其与基座上的定位脚螺栓对齐。

4.调整变压器的水平度和垂直度，保证其稳定性。

5.安装变压器的接地装置，并进行接地测试，确保其良好接地。

6.安装变压器的进出线，并连接好接线盒。

7.安装温度计、油位计、放电阀等附属设备，并进行连接和测试。

四、绝缘和绝缘试验：1.对变压器的各绕组进行绝缘处理，包括绝缘垫条的安装、打蜡、布线等工作。

2.进行绝缘试验，包括耐受电压试验和绝缘电阻测试。

五、油处理和油试验：1.将绝缘油加入变压器内，浸泡绕组和绝缘材料，提高绝缘效果。

2.进行油试验，如介质损耗测试、耐压试验等，以确保油的质量符合要求。

六、运行试验：1.完成所有安装调试工作后，进行运行试验。

2.运行试验包括变压器的负载试验、调整试验等，以确认其正常运行。

七、验收、交接：1.进行变压器的验收，包括外观检查、各项试验和参数测量等。

2.完成验收后，进行交接，并编制相关的技术资料和档案。

以上是10KV电力变压器安装施工方案及工艺方法的一般流程，具体实施过程中还需根据实际情况进行细化和补充。

10kv变压器施工方案1. 引言本文档旨在为10kv变压器的施工方案提供指导和参考。

10kv变压器是用于电力系统中的电能转换设备，具有重要的电能分配和传输功能。

施工过程对于保证变压器的正常运行和电力系统的稳定性至关重要。

2. 施工前准备在开始施工之前，需要进行以下准备工作：•安全准备：确保施工现场的安全措施已经落实，包括消防设备的准备、人员防护装备的分发等。

•材料准备：准备好变压器以及相关配套设备和部件，如绝缘子、电缆、跳线等。

•设备检查：检查所使用的施工设备和工具的工作状态，确保其正常运行。

•施工方案制定：根据现场情况和变压器的技术要求，制定详细的施工方案，包括施工步骤、工艺要求等。

3. 施工步骤3.1 场地准备在施工现场进行以下准备工作：•清理现场：清除杂物、泥土等，确保施工现场整洁。

•场地标识：在施工现场设置标识牌，指明施工区域和安全警示。

•施工区划分：根据施工方案，将施工区域划分为不同的工作区域，确保施工的有序进行。

3.2 设备安装按照施工方案的要求，进行变压器的安装：•安装基础：根据变压器的重量和尺寸，制定合理的基础施工方案，包括地基打桩、混凝土浇筑等工序。

•变压器安装：将变压器放置在基础上，并进行固定和对齐，确保其稳定性。

•连接配线：安装和连接变压器的电缆和配线，注意保持连接的可靠性和正确性。

3.3 系统调试完成设备安装后，进行系统的调试和检查：•电性能测试：使用测试仪器对变压器进行电性能测试，如电压、电流、绝缘电阻等。

•整体运行测试：启动变压器，并进行整体运行测试，检查其运行情况和参数是否符合要求。

•系统接地测试：对变压器及其相关设备进行接地测试，确保接地电阻符合要求。

3.4 安全验收在完成施工后，进行安全验收工作：•质量检查：对施工过程中的各个阶段进行质量检查，确保施工的质量达到要求。

•安全验证：核实施工过程中的安全措施是否有效，进行必要的验证和记录。

•文件整理：整理施工过程中的相关文件和记录，包括施工图纸、工作报告等。

附件4:河北省电力公司10kV变压器台架施工工艺说明一、前言1．本说明以半分式12米-12米变压器台架为例，对建设要求及工艺进行说明，对其他安装形式的台架，除根开距离、JP柜横担、变压器横担、熔断器横担高度固定不变外，其他如引线横担高度、PVC管支架安装位置、支架安装高度、设备线夹、低压进（出）线形式，以及保护、工作接地等，可根据具体情况适当调整。

2．按照农网工程建设标准化的要求，为村内供电的10kV高压主干线路应实现绝缘化，为村内供电的综合台区应安装在村内负荷中心，通过增加变压器布点调整负荷分布，缩短低压供电半径，低压供电半径应小于500米。

台区安装位置应避开车辆碰撞和易燃、易爆及严重污染场所，应悬挂警示牌、设备运行编号牌。

二、施工前准备工作1．根据10kV变压器台架标准化施工图中材料表进行工程施工物资领用及审核。

2．对横担、绝缘子、连接引线、接地环等设备材料提前进行组装。

（1）对连接引线进行分类截取，10kV主干线路至熔断器上接线端引线共3根每根为440cm，熔断器下接线端至变压器高压侧引线共3根每根为410cm，避雷器上引线共3根每根为62cm，避雷器间相互连接接地引线共2根每根为50cm ,避雷器至接地极引出扁铁间接地引线1根410cm，变压器接地线1根为250cm，JP柜接地线1根为150cm，变压器中性点接地线1根为360cm，各连接引线截取后，根据用途压接好接线端子，要保证接线端子压接质量。

（2）绝缘子全部采用P-20T型针式绝缘子，根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装，降低高空作业安全风险，节省施工时间，提高工作效率。

三、变台电杆组立1．挖坑用经纬仪找准地面基准，测量两杆坑的水平度，测量杆坑的深度2.2米。

2．底盘安装首先沿线路方向在两杆坑坑边中心处做三个方向桩，并用细线连接，在细线上标注距离为2.5米两个黑色标记，在底盘中心用粉笔画一白点，将底盘放在坑内，调整底盘放置位置使线坠、细线黑色标记、白点在一条直线上，确定两杆之间距离为2.5米。

电力变压器安装施工工艺标准1、范围本工艺标准适用于一般工业与民用建筑电气安装工程10kV及以下室内变压器安装。

2、施工准备2.1设备及材料要求：2.1.1变压器应装有铭牌。

铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压%及接线组别等技术数据。

2.1.2变压器的容量，规格及型号必须符合设计要求。

附件、备件齐全，并有出厂合格证及技术文件。

2.1.3干式变压器的局放试验PC值及噪音测试器dB（A）值应符合设计及标准要求。

2.1.4带有防护罩的干式变压器，防护罩与变压器的距离应符合标准的规定，不小于表2.1.4的尺寸。

2.1.5型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

干式变压器防护类型、容量、规格及质量图表表2.1.4弹簧垫。

2.1.7其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。

2.2主要机具：2.2.1搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。

2.2.2安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。

2.2.3测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。

2.3作业条件：2.3.1施工图及技术资料齐全无误。

2.3.2土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。

2.3.3变压器轨道安装完毕，并符合设计要求（注：此项工作应由土建作，安装单位配合）。

2.3.4墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

2.3.5室内地面工程结束，场地清理干净，道路畅道。

2.3.6安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。

3、操作工艺3.1工艺流程：设备点件检查→变压器二次搬运→变压器稳装→附件安装→变压器吊芯检查及交接试验→送电前的检查→送电运行验收。

3.2设备点件检查：3.2.1设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并作好记录。

**供电公司561-3线路全分式10米-10米10kV变压器台架工艺说明一、前言1．本说明按照省公司农网10kV变压器台架标准化施工知识及技能竞赛，“变台组装”技能操作项目任务书建设要求，对施工工艺进行说明.2．变台组装形式为全分式10米—10米变压器台架，对施工前准备工作、变台电杆组立、变压器台架及设备安装、变台引线及其它设备安装、接地体安装、变压器低压侧引线安装、低压出线安装、试验调试、标牌、标识安装等内容进行了详细说明。

二、施工工艺要求一、施工前准备工作工作票签发人或工作负责人应根据工作任务，组织相关人员对作业现场进行现场勘察，然后工作负责人根据勘察记录，制定工作票、安全措施票、标准化作业指导卡、派工单，并经工作票签发人审核、签发;工作负责人组织相关施工人员进行标准化作业指导卡学习.根据10kV变压器台架标准化施工图中的材料,进行工程施工物资领用及审核.根据标准化作业指导卡的安全工器具和施工工器具说明，领取相关安全工器具和施工工器具。

到达工作现场后；应先办理停电手续，得到工作许可人允许布置现场安全措施命令后,工作负责人根据现场实际,指定专人完成装设工作接地线,装设安全围网等安全措施，然后回复工作许可人，作业现场安全措施已全部完成。

得到工作许可人的许可开工命令,召开施工作业班前会，工作负责人首先进行点名,然后宣读工作票，交待工作任务、工作部位、停电部位、带电部位、危险点以及作业现场采取的相应安全措施,对工作班成员地行分工等，最后确认每一名工作班成员都已知晓，并履行确认手续。

对连接引线进行分类截取，10kV主干线路至刀闸横担隔离刀闸进线端引线共3根A相185cm,B相220cm，B相280cm，隔离刀闸出线端至熔断器上接线端引线共3根约为800cm、熔断器下接线端至变压器高压侧引线共3根每根为410cm，避雷器上引线共3根每根为62cm,避雷器间相互连接接地引线共2根每根为50cm ，避雷器至接地极引出扁铁间接地引线1根410cm,变压器接地线1根为250cm,JP柜接地线1根为250cm，变压器中性点接地线1根为410cm，各连接引线截取后，根据用压接好接线端子，要保证接线端子压接质量。

10KV柱上变压器台施工工艺10KV柱上变压器台施工工艺一、变台电杆定位及组立1杆坑定位找准地面基准，做出杆位桩，确定两杆的位置。

2电杆基础开挖以杆位桩为中心画出杆坑大小，在杆坑定位标记处进行开挖。

坑口边沿的1m范围内，不得堆放余土、材料、工器具等物品。

在超过1.5m深的坑基内作业时，向坑外抛掷土方时应防止土石回落坑内。

坑底夯实后测量杆坑的深度及坑底水平。

电杆基坑开挖总深度为电杆埋深加底盘高度，确保坑深为2.2m，深度允许偏差为+100mm,50mm。

3电杆组立电杆组立起吊前，电杆稍一离地应由工作负责人检查悬吊及捆绑情况，认为可靠后方准继续起吊。

起吊过程中，吊车要由专人统一指挥，吊臂、起吊物下禁止有人逗留和通行。

在工程负责人的指挥和作业人员的配合下将电杆放于杆坑内，使电杆底部与杆塔中心重合，确保电杆位置准确，艮开为2.5m。

回填土时，每500mm一层进行夯实。

夯实两层后，对电杆进行校正，保证根开误差不超过?30mm。

4接地体安装在变台周围挖深600mm宽400mm的直形沟槽，将接地体置于沟槽内并打入地下，垂直接地体的间距不宜小于其长度的2倍，接地体连接处全部采用焊接，并做好防腐处理，外露接地棒长度约为1.9m。

接地棒加装绝缘保护管。

接地体安装合格后进行回填土并夯实。

在回填后沟面应有防沉层，其高度宜为100,300mm。

5接地电阻测量当接地装置安装完毕后应进行接地电阻的测量，在充分考虑接地电阻系数的前提下，配电变压器容量在100kV A以下时，其接地电阻不应大于10Ω;在100kV A及以上时，接地电阻不应大于4Ω，当接地带电阻达不到要求时，要采取响应降阻措施。

二、台架横担及主要设备安装1线路直线横担安装横担装于受电侧，横担头铁抱箍距离杆顶150mm，与线路方向垂直。

安装后，横担上下歪斜、左右扭斜，其端部位移不应大于20mm。

线路杆顶支架上层抱箍也装于受电侧。

在横担上安装针式绝缘子，使用直径不小于2.5mm的单股塑料铜线将导线固定在绝缘子顶槽上。
