电工材料第二周包含两个教案

第 二 讲教学章节：第一章 电路和电路元件 1.3～1.4 独立电源元件，二极管教学要求：1、熟悉电压源和电流源；2、掌握两种电源模型的等效；3、熟练掌握二极管的特性；4、掌握稳压二极管、发光二极管和光电二极管的特点。

教学重点：两种电源模型的等效，二极管的特性，稳压二极管、发光二极管和光电二极管的特点。

教学难点：两种电源模型的等效；二极管的特性；稳压二极管工作状态。

教学方法与手段：启发式讲授，联系实际，多媒体，板书。

教学内容与进程：一、引入：电压源和电流源 1、电压源⑴ 两端的电压仅由自身决定，与流过的电流及外电路无关。

⑵ 流过的电流由外电路决定。

电压源置零，等效于两端短路。

电压源不允许外电路短路。

2、电流源⑴ 电流源的电流仅由自身决定，与两端的电压无关。

⑵ 两端的电压由外电路决定。

电流源置零，等效于两端开路。

电流源不允许外电路开路。

二、实际电源的模型 1、电压源模型2、电流源模型3、两种电源模型的等效1.4 二极管 三、PN 结及其单相导电性二极管的结构和电路符号如图所示，VD 是文字符号。

R -+U +U s -R -+U I s四、二极管的主要特性和主要参数（1）正偏导通（2）反偏截止（3）二极管的伏安特性正向特性：二极管正向电压超过某一数值时电流开始快速增长，对应的电压称为死区电压，也称阈值电压或开启电压，记作U T ，二极管导通时的正向电压称为二极管导通电压或管压降，记作U D 。

方向特性：二极管反向电流一般很小，小功率硅管为几μA ，锗管为几十μA 。

反向击穿特性：反向电压增高到一定数值U (BR)时，二极管反向电流急剧增大，这种现象称为反向击穿。

五、二极管的工作点和理想特性六、稳压二极管稳压二极管是应用在反向击穿区的特殊硅二极管。

稳压二极管的符号、伏安特性和典型应用电路。

七、发光二极管和光电二极管 发光二极管工作在正向偏置状态。

光电二极管又称光敏二极管，它工作在反向偏置状态。

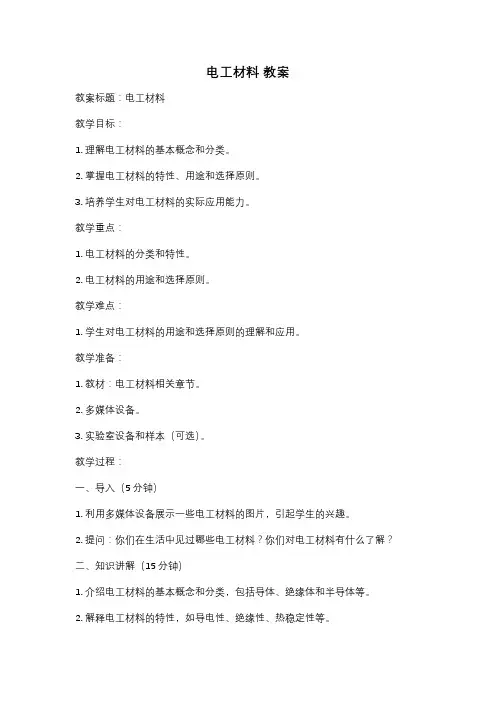

电工材料教案教案标题：电工材料教学目标：1. 理解电工材料的基本概念和分类。

2. 掌握电工材料的特性、用途和选择原则。

3. 培养学生对电工材料的实际应用能力。

教学重点：1. 电工材料的分类和特性。

2. 电工材料的用途和选择原则。

教学难点：1. 学生对电工材料的用途和选择原则的理解和应用。

教学准备：1. 教材：电工材料相关章节。

2. 多媒体设备。

3. 实验室设备和样本（可选）。

教学过程：一、导入（5分钟）1. 利用多媒体设备展示一些电工材料的图片，引起学生的兴趣。

2. 提问：你们在生活中见过哪些电工材料？你们对电工材料有什么了解？二、知识讲解（15分钟）1. 介绍电工材料的基本概念和分类，包括导体、绝缘体和半导体等。

2. 解释电工材料的特性，如导电性、绝缘性、热稳定性等。

3. 讲解电工材料的主要用途，如电线电缆、电子元件、电力设备等。

4. 说明电工材料的选择原则，如导电性能、耐热性、耐腐蚀性等。

三、案例分析（15分钟）1. 给学生提供一些实际案例，让他们分析并选择适合的电工材料。

2. 引导学生思考不同场景下的材料选择原则，并讨论其优缺点。

四、实践探究（20分钟，可选）1. 组织学生进行实验或观察，了解不同电工材料的特性和应用。

2. 学生根据实验结果或观察数据，总结不同电工材料的适用范围。

五、小结与拓展（10分钟）1. 总结电工材料的基本概念、分类和特性。

2. 引导学生思考电工材料的未来发展趋势和应用领域。

六、作业布置（5分钟）1. 要求学生根据所学知识，选择一个实际场景，编写一份电工材料选择方案。

教学反思：通过本节课的教学，学生能够了解电工材料的基本概念、分类、特性和应用，培养了他们的实际应用能力。

在教学过程中，可以根据学生的实际情况和学习能力，适当调整教学方法和内容，提高教学效果。

同时，为了增强学生的学习兴趣和参与度，可以结合实例和实践活动，加深学生对电工材料的理解和应用。

中职《电工基础》教案第一章：电工基础知识1.1 电流、电压和电阻的概念电流：电荷的定向移动形成电流，单位是安培（A）。

电压：电源推动电荷移动的能力，单位是伏特（V）。

电阻：阻碍电流流动的性质，单位是欧姆（Ω）。

1.2 欧姆定律欧姆定律公式：U = IR，其中U表示电压，I表示电流，R表示电阻。

欧姆定律的应用：计算电路中的电压、电流和电阻。

第二章：电工元件2.1 电阻器电阻器的种类：固定电阻器、可变电阻器、线绕电阻器等。

电阻器的选用：根据电路要求选择合适的电阻值和功率。

2.2 电容器电容器的种类：固定电容器、可变电容器、电解电容器等。

电容器的作用：储存电能、滤波、耦合等。

2.3 电感器电感器的种类：固定电感器、可变电感器、线圈等。

电感器的作用：储存磁场能量、滤波、延迟等。

第三章：简单电路分析3.1 串联电路串联电路的特点：电流相同、电压分配。

串联电路的计算：总电阻、总电流、总电压等。

3.2 并联电路并联电路的特点：电压相同、电流分配。

并联电路的计算：总电阻、总电流、总电压等。

3.3 混合电路混合电路的特点：串联和并联的组合。

混合电路的计算：应用基尔霍夫定律和欧姆定律分析电路。

第四章：电工测量4.1 电流表和电压表电流表的使用：串联在电路中，量程选择合适。

电压表的使用：并联在电路中，量程选择合适。

4.2 电能表电能表的作用：测量电路消耗的电能。

电能表的使用：串联在电路中，正确接线。

4.3 多用电表多用电表的作用：测量电流、电压、电阻等。

多用电表的使用：正确选择测量功能和量程。

第五章：安全用电知识5.1 触电的危险性触电的危险：电流通过人体造成伤害甚至致命。

预防触电的措施：保持电路干燥、使用绝缘工具等。

5.2 安全用电规则遵守安全用电规则：不私拉乱接电源、使用合格电器产品等。

紧急情况处理：发生触电事故时，立即切断电源并进行急救。

第六章：交流电基础6.1 交流电的特点交流电的方向和大小随时间变化。

交流电的周期和频率：周期是电流一个完整的正负变化所需的时间，频率是单位时间内周期的个数，单位是赫兹（Hz）。

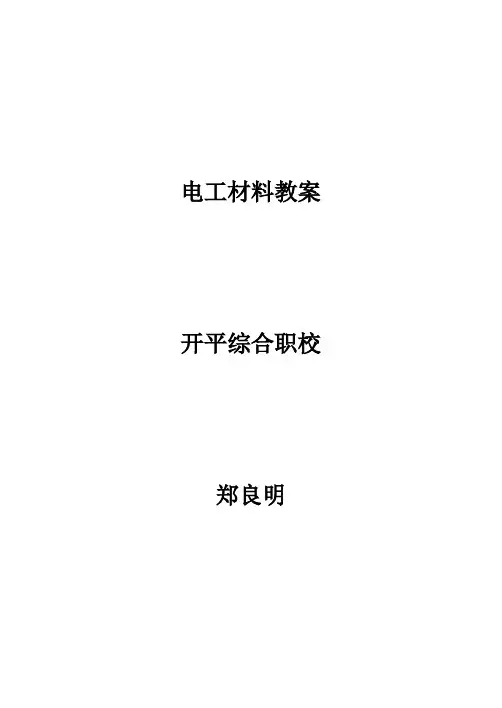

电工材料教案开平综合职校郑良明第一章绝缘材料§1-1 概述一、教学目标1、了解绝缘材料的概念、功用及分类2、掌握绝缘材料的电气性能3、了解绝缘材料的耐热性能与老化问题4、了解绝缘材料的理化性能5、了解绝缘材料的机械性能6、了解绝缘材料的产品分类和型号编制方法二、教学重点、难点1、重点掌握绝缘材料的电气性能2、掌握绝缘材料的导电特性三、教学时间7四、教学内容一、绝缘材料的概念、功用及分类1、概念绝缘材料又称电介质，它是电阻率很大、导电能力很差的物质的总称。

2、作用①隔离带电体或不同电位的导体，以保证用电安全。

②在各类电工产品中，起支撑、固定、灭弧、储能、改善电位梯度、防潮、防霉、防虫、防辐射、耐化学腐蚀等作用。

3、分类按照材料的物理形态分为气体绝缘材料、液体绝缘材料、和固体绝缘材料。

二、绝缘材料的电气性能1、绝缘材料的导电特性（1）瞬时充电电流IC（2）吸收电流IS（3）泄漏电流IL2、绝缘材料的电阻率（1）表面电阻率反映电介质表面的导电能力，其值较小，易受环境影响。

（2）体积电阻率反映电介质内部的导电能力，其值较大，通常所说的电阻率是指体积电阻率。

（3）影响绝缘材料电阻率的因素：①温度温度升高，电阻率下降，绝缘电阻减小。

②湿度湿度增大，电阻率下降，绝缘电阻减小。

③杂质杂质在电介质内部直接增加了导电离子，使电阻率下降。

④电场强度较高的电场强度作用下，固体液体电介质中离子迁移能力相应增强，使电阻率下降，绝缘电阻减小.3、电介质的极化与相对介电系数①电介质在无外电场作用时，不呈现电的极性，而在外电场作用下，电介质沿场强方向在两端出现了不等量的不能自由移动的束缚电荷，我们把这种现象称之为电介质的极化。

②外电场场强越大，表面束缚电荷就越多，极化就越显著，外电场撤除，极化即消失。

③电介系数εr 设电容器极板间为真空时的电容为C,极板间填充某种电介质时,其电容为C,则电容C与C的比值叫做电介质的相对介电系数εr 。

理论课教案讲课教师：审阅者签名：年月日教学过程（代号A-5）第 1 页说明：教学进程应包括组织教学、温习与提问、导入课题、正课、本课小结、布置作业等内容及时刻分派。

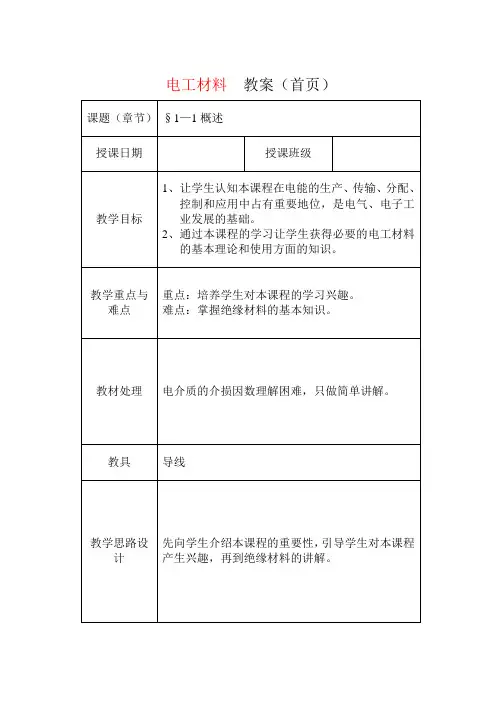

理论课教案(首页)（代号A-4）讲课教师：审阅者签名：年月日教学过程（代号A-5）第 1 页说明：教学进程应包括组织教学、温习与提问、导入课题、正课、本课小结、布置作业等内容及时刻分派。

理论课教案(首页)（代号A-4）讲课教师：审阅者签名：年月日教学过程（代号A-5）第 1 页说明：教学进程应包括组织教学、温习与提问、导入课题、正课、本课小结、布置作业等内容及时刻分派。

理论课教案(首页)（代号A-4）讲课教师：审阅者签名：年月日教学过程（代号A-5）第 1 页说明：教学进程应包括组织教学、温习与提问、导入课题、正课、本课小结、布置作业等内容及时刻分派。

理论课教案(首页)（代号A-4）讲课教师：审阅者签名：年月日教学过程（代号A-5）第 1 页说明：教学进程应包括组织教学、温习与提问、导入课题、正课、本课小结、布置作业等内容及时刻分派。

理论课教案(首页)（代号A-4）讲课教师：审阅者签名：年月日教学过程（代号A-5）第 1 页说明：教学进程应包括组织教学、温习与提问、导入课题、正课、本课小结、布置作业等内容及时刻分派。

生产实习课教案(首页)（代号B-4）讲课教师：审阅者签名：年月日教学过程（代号B-5）第 1 页说明：教学进程应包括组织教学、温习与提问、导入课题、正课、本课小结、布置作业等内容及时刻分派。

生产实习课教案(首页)（代号B-4）讲课教师：审阅者签名：年月日教学过程（代号B-5）第 1 页说明：教学进程应包括组织教学、温习与提问、导入课题、正课、本课小结、布置作业等内容及时刻分派。

理论课教案(首页)（代号A-4）讲课教师：审阅者签名：年月日教学过程（代号A-5）第 1 页说明：教学进程应包括组织教学、温习与提问、导入课题、正课、本课小结、布置作业等内容及时刻分派。

课题2－1闭合电路的欧姆定律课型新课授课班级授课时数 4 教学目标1．理解电动势、端电压的概念。

2．熟练掌握闭合电路的欧姆定律。

3．掌握电源输出功率与外电阻的关系。

教学重点1．闭合电路的欧姆定律。

2．电源输出功率与外电阻的关系。

教学难点闭合电路的欧姆定律。

学情分析教学效果新课教后记第一节闭合电路的欧姆定律一、电动势1．电源的电动势等于电源没有接入电路时两极间的电压。

用符号E表示。

2．单位：伏特（V）注意点：(1)电动势由电源本身决定，与外电路无关。

(2）电动势的规定方向：自负极通过电源内部到正极的方向。

二、闭合电路的欧姆定律1．复习部分电路的欧姆定律I =RU2．闭合电路欧姆定律的推导(1) 电路(2) 推导设t时间内有电荷量q通过闭合电路的横截面。

电源内部，非静电力把q从负极移到正极所做的功W = E q = E I t，电流通过R和R0时电能转化为热能1．P电源 = I E；P负载 = I U；P内阻 = I2 R0；U = E - I R0同乘以I ，得U I = I E - I2 R0I E = I U + I2 R0P电源 = P负载 + P内阻在何时电源的输出功率最大？设负载为纯电阻当R = R0时，P max =24RE这时称负载与电源匹配。

2．电源输出功率P与负载电阻R的变化关系曲线3．注意：当R = R O时，电源输出功率最大，但此时电源的效率仅为50%。

练习习题（《电工基础》第2版周绍敏主编）1．是非题(1)、(2)。

2．选择题(1)、(2)。

小结1．电源电动势的大小和方向。

2．闭合电路的欧姆定律的内容和表达式。

3．端电压的概念；外电阻增大和减小时，端电压的变化。

4．电源输出功率最大的条件，这时的输出效率。

布置作业习题（《电工基础》第2版周绍敏主编）3．填充题（1）、（2）。

4．问答与计算题（1）、（2）。

课题2－2电池组课型新课授课班级授课时数 1 教学目标掌握串、并联电池组的特点。

课题 1－1电路1－2电流教学目标1．路的组成及其作用，电路的三种基本状态。

2．理解电流产生的条件和电流的概念，掌握电流的计算公式。

教学重点1．电路各部分的作用及电路的三种状态。

2．电流的计算公式。

教学难点对电路的三种状态的理解。

第一节电路一、电路的组成1．电路：由电源、用电器、导线和开关等组成的闭合回路。

2．电路的组成：电源、用电器、导线、开关（画图讲解）。

(1) 电源：把其他形式的能转化为电能的装置。

如：干电池、蓄电池等。

(2) 用电器：把电能转变成其他形式能量的装置，常称为电源负载。

如电灯等。

(3) 导线：连接电源与用电器的金属线。

作用：把电源产生的电能输送到用电器。

(4) 开关：起到把用电器与电源接通或断开的作用。

二、电路的状态（画图说明）1．通路（闭路）：电路各部分连接成闭合回路，有电流通过。

2．开路（断路）：电路断开，电路中无电流通过。

3．短路（捷路）：电源两端的导线直接相连。

短路时电流很大，会损坏电源和导线，应尽量避免。

三、电路图1．电路图：用规定的图形符号表示电路连接情况的图。

2．几种常用的标准图形符号。

第二节电流一、电流的形成1．电流：电荷的定向移动形成电流。

（提问）2．在导体中形成电流的条件(1) 要有自由电荷。

(2) 必须使导体两端保持一定的电压（电位差）。

二、电流1．电流的大小等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值。

qI=t2．单位：1A1C/s；1mA103 A；1A106A3．电流的方向实际方向—规定：正电荷定向移动的方向为电流的方向。

提问：金属导体、电解液中的电流方向如何？参考方向：任意假定。

4．直流电：电流方向和强弱都不随时间而改变的电流。

（画图说明练习习题（《电工基础》第2版周绍敏主编）1．是非题(1) ～ (3)小结1．电路的组成及其作用。

2．电路的三种工作状态。

3．形成电流的条件。

4．电流的大小和方向。

5．直流电的概念。

布置作业习题（《电工基础》第2版周绍敏主编）1．选择题(1)、(2)。

电工材料教案教案标题：电工材料教案教案概述：本教案旨在帮助学生全面了解电工材料的基本概念、分类和特性，并培养学生对电工材料的正确使用和处理能力。

通过本教案的学习，学生将能够掌握电工材料的选择、安装和维护方法，为日后从事相关职业或学习电工专业打下坚实的基础。

教学目标：1. 理解电工材料的基本概念和分类；2. 掌握不同电工材料的特性和用途；3. 学会正确选择、安装和维护电工材料；4. 培养学生的观察力、实践能力和问题解决能力。

教学重点：1. 电工材料的基本概念和分类；2. 不同电工材料的特性和用途；3. 电工材料的选择、安装和维护方法。

教学难点：1. 学生对电工材料的分类和特性的理解；2. 学生在实践中正确选择、安装和维护电工材料的能力。

教学准备：1. 电工材料样本和实物展示；2. 多媒体设备和投影仪；3. 学生实践操作所需的工具和设备。

教学过程：一、导入（5分钟）1. 利用多媒体设备展示一些常见的电工材料图片，并引导学生讨论这些材料的用途和特点。

二、知识讲解（15分钟）1. 讲解电工材料的基本概念和分类，包括导体、绝缘体、半导体等。

2. 介绍常见的电工材料，如铜、铝、塑料、橡胶等，以及它们的特性和用途。

三、案例分析与讨论（15分钟）1. 给学生提供一些电工材料的使用案例，让学生分析并讨论选择合适材料的原因和方法。

2. 引导学生思考材料的导电性、绝缘性、耐热性等因素对选择的影响。

四、实践操作（30分钟）1. 分发实践操作材料和工具，让学生进行电工材料的选择、安装和维护实践操作。

2. 引导学生观察实践中的问题，并提供指导和解决方法。

五、总结与拓展（10分钟）1. 对本节课的重点知识进行总结，并强调学生在实践中的体会和收获。

2. 提供一些相关的拓展资源和学习资料，鼓励学生深入学习和研究电工材料领域。

教学延伸：1. 鼓励学生进行电工材料的实验和研究，提升他们的实践能力和创新思维；2. 组织学生参观电工材料生产厂家或工程现场，让他们更深入地了解电工材料的应用和发展。

电工电子技术教案任课老师：教授班级：模块一电工基础知识课题一直流电路掌握一定的电工电子基础知识,是现代人必备的基本素质。

电路的定义电路是电流可以通过并利用其实现不同功能的电子元器件的集合，主要是由相互连接的电气设备和电器元件构成的网络。

构成电路的基本部分1）电气设备2）电器元件3．电路的主要作用：1）实现电能的传输、分配和转换，2）能实现信号的传输和处理如电炉在电流通过时是将电能转换成热能，电视机可将接收的信号经过处理,转换成图像和声音。

4．电路的种类根据使用的电源不同，电路可以分为：1）直流电路2）交流电路。

手电筒就是一种最简单的直流照明电路，5．一般电路的组成基本部分1）电源、2)负载、3)开关4）连接导线。

知识一电路及基本物理量一、电流1。

定义：电荷在电场力的作用下有规则的定向移动称作电流。

2。

方向:规定正电荷的运动方向为电流的实际方向。

3.大小：电流的大小取决于在一定时间内通过导体横截面电荷量的多少。

电流I用下式表示：I=Q/t4单位:基本单位:安培（A）=库仑(C)/秒（S)换算单位:千安（kA)1kA=103A毫安（mA)1mA=10—3A微安(uA）1uA=10-3mA=10-6A5．电流方向的确定：在电路的分析计算中,可以任意假定一个电流方向，列方程求解，当解出电流值为正，则电流的实际方向与假定方向一致，反之,当解出的电流值为负值时，则电流的实际方向与假定方向相反。

a)I>0 b)I〈06.电流的测量：1）电流表、2）安培表、3)交流电流表、4）直流电流表二、电流密度1．定义：电流密度是指当电流在导体的截面上均匀分布时，该电流与导体横截面积的比值。

用字母J表示,2．计算表达式:J=I/S3．单位：A/mm2。

选择合适的导线横截面积就是使导线的电流密度在允许的范围内，保证用电量和用电的安全，否则会产生火灾。

例：某照明电路需要通过21 A的电流,问应采用多粗的铜导线？（设J=6A／mm2)解:由J=I/S得S=I/J=21/6=3.5mm2学习与思考为了用电安全，电路中的连接导线越粗越好，对吗?三、电压1．电压：是衡量电场力对电荷的做功能力。

特种作业电工培训教案一、教学目标1. 了解电工基础知识，掌握电工术语及电工元件的识别与功能。

2. 学习电工安全知识，提高安全意识，掌握触电急救方法。

3. 学习电工工具和测量仪器的使用方法，熟练操作。

4. 掌握电路的基本概念，学习电路图的阅读与绘制。

5. 学习电线电缆的选型、敷设和接头制作技巧。

二、教学内容1. 电工基础知识1.1 电工术语1.2 电工元件（电源、开关、保护器等）2. 电工安全知识2.1 安全意识2.2 触电急救方法2.3 安全操作规程3. 电工工具和测量仪器3.1 工具（螺丝刀、扳手、钳子等）3.2 测量仪器（电压表、电流表、multimeter等）4. 电路基本概念4.1 电路元件（电阻、电容、电感等）4.2 电路基本定律（欧姆定律、基尔霍夫定律等）5. 电线电缆5.1 电线电缆选型5.2 敷设方法5.3 接头制作技巧三、教学方法1. 理论教学：采用PPT、视频等多媒体手段，结合板书，进行生动、直观的教学。

2. 实践操作：分组进行实践操作，让学生在实际操作中掌握技能。

3. 案例分析：分析实际案例，提高学生解决实际问题的能力。

4. 互动问答：鼓励学生提问，及时解答学生疑问。

四、教学安排1. 第1-2周：电工基础知识1.1 电工术语1.2 电工元件2. 第3-4周：电工安全知识2.1 安全意识2.2 触电急救方法2.3 安全操作规程3. 第5-6周：电工工具和测量仪器3.1 工具3.2 测量仪器4. 第7-8周：电路基本概念4.1 电路元件4.2 电路基本定律5. 第9-10周：电线电缆5.1 电线电缆选型5.2 敷设方法5.3 接头制作技巧五、教学评价1. 平时成绩：考察学生的出勤、课堂表现、提问回答等情况。

2. 实操考核：分组进行实操考核，评估学生的操作技能。

3. 期末考试：设置电工理论知识考试，检验学生学习成果。

4. 案例分析报告：让学生结合所学知识，分析实际案例，提高解决实际问题的能力。

电工技能与实训教案第一章：电工基础1.1 电流、电压和电阻的概念解释电流、电压和电阻的基本概念介绍电流的计量单位（安培）、电压的计量单位（伏特）和电阻的计量单位（欧姆）1.2 电路的基本组成部分介绍电路的组成部分，包括电源、导线、开关、电器等解释电路的闭合和断开原理1.3 电路的符号表示学习电路图中常用的符号，如电源符号、开关符号、电阻符号等练习阅读和绘制简单的电路图第二章：电工工具与设备2.1 电工工具的使用介绍常见的电工工具，如螺丝刀、扳手、钳子等演示工具的正确使用方法，并强调安全注意事项2.2 电线和电缆的安装与接线介绍电线和电缆的种类、规格和用途演示电线和电缆的安装与接线方法，包括剥线、连接线头等2.3 电工设备的操作与维护介绍常见的电工设备，如电钻、电焊机、切割机等演示设备的正确操作方法，并强调安全注意事项第三章：照明电路3.1 照明电路的基本组成介绍照明电路的组成部分，包括电源、开关、灯具、导线等解释电路的接线原理和注意事项3.2 照明电路的安装与调试学习照明电路的安装步骤，包括布线、接线、固定灯具等练习照明电路的调试方法，确保电路正常运行3.3 照明设备的选用与维护介绍照明设备的种类、规格和选用原则学习照明设备的维护方法，包括更换灯泡、检查电路等第四章：电工安全4.1 电工安全知识介绍电工安全的基本知识，如触电的危险性、安全用电的原则等强调电工操作中的安全注意事项，如穿戴绝缘手套、鞋子等4.2 触电急救学习触电急救的基本步骤，包括断电、救援、心肺复苏等进行触电急救的模拟演练，提高应对紧急情况的能力4.3 火灾逃生与灭火介绍火灾逃生的基本原则和方法，如保持冷静、使用湿毛巾等学习灭火器的使用方法，提高火灾扑救的能力第五章：电气控制5.1 继电器的原理与应用介绍继电器的基本原理和结构学习继电器在电气控制电路中的应用，如控制电机启停等5.2 接触器的原理与应用介绍接触器的基本原理和结构学习接触器在电气控制电路中的应用，如控制电机速度等5.3 PLC编程与控制介绍PLC（可编程逻辑控制器）的基本原理和编程方法学习PLC在电气控制电路中的应用，如自动化生产线控制等第六章：电机与控制6.1 电机的基础知识介绍电机的基本概念、类型和原理学习电机的参数和性能指标，如功率、转速、电流等6.2 电动机的控制学习电动机的启动、停止和反转控制方法掌握电动机控制电路的安装和调试技巧6.3 特殊电机介绍了解特殊电机，如变频器、伺服电机等的原理和应用学习特殊电机的控制方法和编程技术第七章：电力电子技术7.1 电力电子器件介绍电力电子器件的基本原理和特性，如晶闸管、GTO、IGBT等学习电力电子器件的选择和应用方法7.2 电力电子电路学习电力电子电路的基本原理和应用，如斩波电路、逆变电路等掌握电力电子电路的调试和故障排除技巧7.3 电力电子技术的应用了解电力电子技术在电力系统、工业控制等领域的应用学习电力电子技术的最新发展和趋势第八章：电力线路与布线8.1 电力线路的基础知识介绍电力线路的类型、结构和材料学习电力线路的设计和计算方法8.2 电力线路的施工与维护学习电力线路的施工工艺和操作方法掌握电力线路的维护和检修技巧8.3 布线系统的设计与安装学习布线系统的规划和设计方法掌握布线系统的安装和调试技巧第九章：通信与自动化技术9.1 通信技术基础介绍通信系统的基本原理和组成学习模拟通信和数字通信的原理和应用9.2 自动化控制系统学习自动化控制系统的基本原理和组成掌握PID控制、模糊控制等控制策略的应用9.3 现场总线与工业以太网了解现场总线和工业以太网的基本概念和应用学习现场总线和工业以太网的通信协议和编程技术第十章：电工实训项目10.1 实训项目一：照明电路的设计与安装设计一个简单的照明电路，包括电源、开关、灯具等安装电路，并进行调试，确保电路正常运行10.2 实训项目二：电动机的控制电路设计与安装设计一个电动机的控制电路，包括启动、停止和反转控制安装电路，并进行调试，确保电动机正常运行10.3 实训项目三：电力电子电路的设计与调试设计一个简单的电力电子电路，如斩波电路或逆变电路安装电路，并进行调试，确保电路正常运行10.4 实训项目四：电力线路的施工与维护根据设计图纸，进行电力线路的施工，包括布线、接线等对电力线路进行维护和检修，确保线路的安全稳定运行10.5 实训项目五：自动化控制系统的应用学习自动化控制系统的应用案例，如温度控制器、流量控制器等进行自动化控制系统的编程和调试，实现对控制对象的精确控制重点和难点解析1. 电工基础理论部分重点关注章节：一、电流、电压和电阻的概念；二、电路的基本组成部分；三、电路的符号表示。

20.《导体和绝缘体》教学设计【教材分析】《导体和绝缘体》是青岛版小学科学（六三学制）四年级下册《电的本领》单元的第二课时。

本课主要是引导学生知道有些材料是导体，容易导电；有些材料是绝缘体，极不易导电；能描述某些材料的导电性能，说出它们的主要用途。

教材包括三部分。

第一部分活动准备，提出问题：生活中有多种多样的材料，所有的材料都能导电吗？目的在于让学生结合自己的生活经验进行猜测，并结合自己的猜测，将材料包中准备的材料按照能导电和不导电进行分类，让学生经历探究过程的第一步，为下面的实验验证奠定基础。

第二部分活动过程，包括两个活动。

第一个活动：哪些材料容易导电？第二个活动：了解导体和绝缘体在生活中的应用。

首先引导学生根据生活经验对材料的导电生进行猜想，然后引导学生利用提供的材料和器材，在猜想的基础上，设计实验方案验证自己的假设，并及时做好记录。

第三部分是拓展活动，查阅资料，了解绝缘体是否一定不导电。

引领学生利用所学知识和技能继续拓展思维，了解更多绝缘体的知识，认识到绝缘体一般情况下不导电的原因，但并非所有的绝缘体一定不导电，同时激发学生创造力。

【学生分析】导体和绝缘体是两种性质不同的材料，虽然它们在我们周围普遍存在着，但学生对于导体、绝缘体材料和“导电”现象，还不能做出确切的解释。

本课通过实验引导学生加深对导体和绝缘体的认识。

【教学目标】科学概念目标：1.知道有些材料是导体，容易导电。

2.有些材料是绝缘体，极不易导电。

3.能描述某些材料的导电性能，说出它们的主要用途。

科学探究目标：在教师引导下，能制订简单的探究计划，设计实验验证自己的猜测，并做出总结。

科学态度目标：1.能在好奇心的驱使下，表现出对导体和绝缘体的探究兴趣。

2.能分工协作，进行多人合作的探究学习。

3.乐于为完成探究活动，分享彼此的想法。

科学、技术、社会与环境目标：了解导体和绝缘体在生活中的应用。

【重难点】能制订简单的探究计划，设计实验验证自己的猜测，并做出总结。
