工程制图解题指导总复习

工程制图复习题及答案1. 简述工程制图的基本原则。

2. 解释什么是第一角投影法和第三角投影法，并说明它们的区别。

3. 描述尺寸标注的基本规则。

4. 简述剖面图和断面图的区别及应用场景。

5. 解释什么是公差和配合，并举例说明其在工程制图中的重要性。

6. 列举常见的工程材料，并说明它们在制图中的表示方法。

7. 描述如何使用AutoCAD软件绘制简单的平面图形。

8. 解释什么是焊接符号，并举例说明其在工程图纸中的应用。

9. 简述装配图的作用及其在工程制图中的重要性。

10. 给出一个工程制图的实例，说明其设计意图和制图步骤。

答案1. 工程制图的基本原则包括：清晰性、准确性、简洁性和标准化。

这些原则确保图纸能够被准确无误地理解和执行。

2. 第一角投影法和第三角投影法的区别：第一角投影法中，物体的视图是从物体的正面、侧面和顶面进行投影，而第三角投影法则是从物体的背面、侧面和顶面进行投影。

这两种方法在不同国家和地区有不同的使用习惯。

3. 尺寸标注的基本规则：尺寸线应平行于被标注的边缘，尺寸数字应清晰可读，尺寸应包括长度、宽度和高度等。

4. 剖面图和断面图的区别：剖面图是将物体沿某一平面切开后，显示其内部结构的图形；断面图则是显示物体在某一特定截面上的图形。

5. 公差和配合的重要性：公差是指允许的尺寸变化范围，配合则是指两个或多个部件之间的尺寸关系。

它们确保了部件的互换性和装配的可行性。

6. 常见的工程材料包括：钢材、铝材、塑料、木材等。

在制图中，材料通常通过特定的符号或文字说明来表示。

7. 使用AutoCAD绘制平面图形的步骤：首先打开AutoCAD软件，然后选择绘图工具，如直线、圆形等，按照设计意图绘制图形，最后进行尺寸标注和细节处理。

8. 焊接符号的应用：焊接符号用于指示焊接的类型、位置和尺寸，确保焊接工作的准确性和一致性。

9. 装配图的作用：装配图展示了多个部件如何组合成一个完整的设备或结构，它对于生产、装配和维修都至关重要。

工程制图复习资料工程制图复习资料工程制图是工程学科中非常重要的一门课程，它是工程设计的基础和核心。

通过工程制图，工程师能够将设计思想和构想转化为具体的图纸，为工程施工提供准确的依据。

因此，掌握好工程制图的知识和技能对于每一个工程学子来说都至关重要。

本文将为大家提供一些工程制图的复习资料，帮助大家更好地准备考试。

一、工程制图的基础知识1. 工程制图的定义和作用：工程制图是一种用图形符号和文字来表示工程设计和施工信息的方法。

它能够准确地传达设计意图，为工程施工提供指导和依据。

2. 工程制图的分类：根据不同的目的和内容，工程制图可以分为平面图、立体图、剖视图等多种类型。

每种类型的图纸都有其特定的用途和表达方式。

3. 工程制图的常用符号：在工程制图中，有许多常用的符号和标记，如尺寸标注、图例、符号图案等。

掌握这些符号的含义和使用方法对于正确理解和绘制图纸至关重要。

二、工程制图的绘制方法1. 平面图的绘制：平面图是工程制图中最常见的一种类型，它用来表示工程的平面布置和结构形式。

在绘制平面图时，需要注意比例尺的选择、图纸的布局和尺寸的准确标注等。

2. 立体图的绘制：立体图是用来表示工程的三维形态和空间布局的图纸。

在绘制立体图时，需要掌握透视原理和投影方法，以及灯光和阴影的处理技巧。

3. 剖视图的绘制：剖视图是将工程结构或部件在某个平面上进行切割，并展示其内部构造和细节的图纸。

在绘制剖视图时，需要注意切割面的选择和标注，以及剖视线的绘制和标注。

三、工程制图的常见问题和解决方法1. 图纸的比例失调：在绘制图纸时，如果比例失调，会导致图纸的尺寸和实际情况不符，给工程施工带来困扰。

解决这个问题的方法是仔细选择比例尺，确保图纸的尺寸准确。

2. 符号标注的错误：在工程制图中，符号标注的准确性至关重要。

如果标注错误，会导致施工方无法正确理解设计意图。

解决这个问题的方法是仔细查阅标准规范，确保符号标注的一致性和准确性。

3. 尺寸标注的缺失：在图纸中，尺寸标注是非常重要的一环，它能够告诉施工方每个构件的具体尺寸和位置。

总复习一、点、线、面1、点投影：根据点的坐标作出三面投影；根据点到三投影面距离作图，将距离转变为坐标值。

点所在的位置：空间一般点、投影面上、投影轴上(注意投影特征与坐标值的关系)重影点：空间两点在某投影面上重影了，则称空间两点是在该投影面上的重影点，该两点有两坐标值相同。

2、直线投影：(1)直线投影作图:作出直线两端点的投影，再用直线连接。

(2)直线投影特征：一般直线:在三投影面上投影是与投影轴倾斜的缩短的直线，不反映与投影面的夹角和实长；投影面平行线:在所平行的投影面上投影为实长，并且与两投影轴夹角反映与其它两投影面的夹角；在其他两投影面上投影为直线平行于两投影轴；投影面垂直线：在所垂直的投影面上投影为集聚点，在另外两投影面上投影平行于同一投影轴反映实长。

*(3)点在直线上——点的投影在直线的同面投影上。

定比定律：点按比例分割直线,投影点按相同的比例分割直线的同面投影。

*(4)线线相互位置——平行、相交、交叉平行：空间两直线平行，它们的同名投影互相平行。

(当两直线同时平行于同一投影面时,采用两相交辅助线分别连接两直线的端点再判断)相交：交点是两直线的公共点，且符合点的投影规律。

直角定律:相互垂直的两直线,其中一条直线平行于某投影面,两直线在该投影面上的投影是相互垂直的。

3、平面投影（1）平面的描述：6类（2）平面投影作图：将组成平面的直线或直线、点分别作出投影则得到平面投影。

（3）平面投影特征：一般平面：三面投影为缩小平面图形，不反映实形和与投影夹角。

投影面垂直面：在所垂直的投影面上为一倾斜集聚线，积聚线与投影轴夹角反映了与其它投影面的倾角；在其它投影面上投影为缩小的平面，平面图形是相似形。

投影面平行面：在所平行的投影面投影反映平面实形，在另外两投影面投影为两条平行于两投影轴的集聚线。

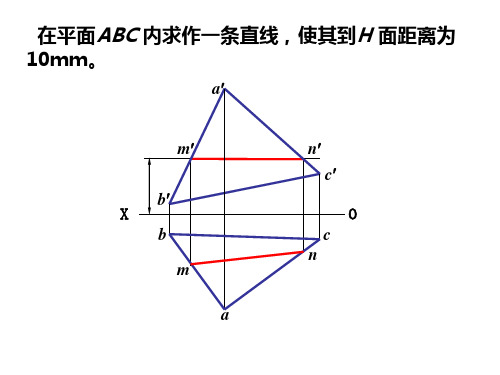

平面内的直线判断:两种方法（注意作图方法）(1) 确定直线上两点是平面内的点,直线是平面内的线。

（2）如果直线有一个点在平面内，如果直线平行于平面内至少一条直线，该直线就是平面内直线。

工程制图复习提纲1 制图的基本知识1.1机械机械图国家标准1.2绘图工具和仪器的使用1.3几何作图与圆弧连接1.4平面图形的尺寸分析及画法1.5绘图的基本方法及步骤2 投影理论基础2.1 投影法及三面投影的形成2.2 立体表面上的点线面的投影分析2.3 平面立体的投影及其表面取点2.4 回转体的投影及其表面取点3 组合体的投影3.1 组合体的形成及分析方法3.2 平面与立体相交3.3 立体与立体相交3.4 组合体三视图的画法3.5 组合体三视图的尺寸标注3.6 读组合体视图5 机件常用表达方法5.1 视图5.2 剖视图5.3 断面图5.4 局部放大图及常用简化画法5.5 表达方法的综合应用6 零件图8 装配图复习题：一、填空题1、工程技术上根据投影原理，并遵照国家标准或有关规定绘制的表达工程对象的、及的图称为工程图样，简称图样。

机械图样按表达对象来分，最常见的有和两种。

表达零件的、、及的图样成为零件图，表达产品及其组成部分的、的图样成为装配图。

形状、大小、技术要求、零件图、装配图、结构、大小、技术要求、联接、装配关系2、图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界限用画出，对称中心线和轴线用画出。

粗实线、虚线、细实线、细点画线3、图样上标注的每一个尺寸，一般由、、及____________组成。

尺寸界线、尺寸线、尺寸数字、相关符号4、尺寸标注符号R20，Φ40：R表示___________，Φ表示___________。

半径、直径5、同一机件如用不同的比例画出，其图形大小___________，图上标出的尺寸数值___________。

不同、相同6、工程常用的投影法分为____________和____________两类，其中正投影法属于____________投影法。

中心投影法、平行投影法、平行7、三视图的投影规律为：主视图与俯视图____________，主视图与左视图____________，俯视图与左视图____________。

工程制图总复习提纲2012.12.11一、正投影基本规律1.正投影法的投影特点1)真实性——平面图形/线段∥投影面2)积聚性——平面图形/线段⊥投影面3)类似性2.正投影法的基本规律：长对正、高平齐、宽相等3.直线的投影1)一般位置直线——3斜线2)投影面的平行线——正平线/水平线/侧平线(1斜线：反映实形和倾角，2正线：平行于投影轴)-表2-1(P32)3)投影面的垂直线——正垂线/铅垂线/侧垂线(1点：积聚，2正线：垂直于投影轴/反映实形)-表2-2(P33)4)直线投影特点：线性不变——线、点从属性不变平行性不变4.平面的投影1)一般位置平面——3类似形(拓扑不变)2)投影面的垂直面——正垂面/铅垂面/侧垂面(1斜线：积聚&反映倾角，2类似)-表2-3(P36)3)投影面的平行面——正平面/水平面/侧平面(1实形，2正线：积聚)-表2-4(P37)二、立体(截切立体和相贯立体的三面投影)1.立体的投影2.立体的表面取点平面立体——棱柱、棱锥（台）回转体圆柱：1圆2矩形圆锥：1圆2等腰三角形球：3圆立体表面取点(积聚性：一求二、二求三)是求截交线、相贯线的基础3.截切立体平面立体—截交线端点：截平面和棱线的交点回转体圆柱(①⊥轴线②∥轴线③∠轴线)-表3-1(p49)圆锥(①过锥顶—等腰△，②θ＝90°—圆，③④⑤θ<90°—非圆曲线)-表3-2(p53)球(①∥投影面—1圆，2正线，②⊥投影面—1斜线，2非圆曲线)-表3-3(p56)单个截平面截切多个截平面截切组合回转体的截切截交线的特点：共有性封闭性形状—直线/圆/非圆曲线求截交线的方法：积聚性法辅助直线法/辅助圆法求截交线的思路与做图步骤：积聚性法辅助直线法辅助圆法4.立体相贯求相贯线的方法：积聚性法辅助平面法圆柱与圆柱相贯——圆柱正交相贯(特点与简化画法)圆柱与方柱相贯、等径相贯同轴回转体相贯求相贯线的思路与做图步骤：积聚性法辅助平面法5.核心方法积聚性法求截交线和相贯线辅助直线法/辅助圆法求截交线求截交线/相贯线的关键：分析判断截交线/相贯线的空间形状和投影特点6.重点内容利用积聚性法/辅助直线法/辅助圆法求立体的截交线利用积聚性法求圆柱正交相贯7.重点习题习题集：2-6(p10-11)、3-1(p12-15)、3-2(1-12) (p16-18)三、组合体、机件表达方法(视图、剖视、断面图、其它表达方法)1.组合体画图、读图、基本视图、向视图表达2.组合体取剖视、注尺寸(重点为单一剖切平面的全剖、半剖、局部剖，特别注意肋板的剖切)3.半剖视图：主视图右边、左视图前边、俯视图右边/前边4.给两个视图，求第三视图5.取指定视图的剖视6.移出断面图的画法7.肋板等结构的表达方法8.视图标注省略的最高原则：不注自明9.核心方法形体分析法(p73-74)线面分析法(p74-76)10.重点习题习题集：4-7(1-2)(p26)、5-1(p28)、5-2 (p28)、5-9(p31)、5-15(p33)、5-16~5-20 (p34-38)四、标准件、常用件1.螺纹画法1)内螺纹画法——视图、剖视2)外螺纹画法——视图、剖视1)内、外螺纹连接画法——视图、剖视2.尺寸注法1)普通螺纹尺寸注法2)非密封管螺纹尺寸注法3)内、外螺纹连接尺寸注法3.螺纹紧固件1)螺纹紧固件标记：文字叙述－标记2)螺栓、双头螺柱、螺钉连接的画法(简化画法)4.标准件键、销(在装配图中认识)5.重点习题习题集：6-1(p41)、6-2(1-3)(p41)、6-3(p42)五、零件图1.读图2.尺寸标注: 第一章§1.5尺寸注法(P8-11)，第四章§4组合体的尺寸注法(P77-82)，第六章§2.4螺纹的种类与标注(P111-112)，第七章§2.2.5常见孔的尺寸注法(P135)，§3.2零件图的尺寸注法(P136-137)3.极限与配合：标注的各个部分的含义φ26H7/f64.零件图、装配图中的标注：文字叙述－极限与配合注法5.表面结构：注法Ra值的含义及单位，去除材料加工表面和非去除材料加工表面的判定6.核心方法形体分析法7.重点习题习题集：7-1(p44)、7-4(p46-47)六、装配图1.读图：尺寸类型(特性尺寸、装配尺寸——配合尺寸/连接尺寸/相对位置尺寸、外形尺寸、安装尺寸、其它必要尺寸)、配合方式(配合制度、配合种类、极限与配合代号含义——教材：p148-152)、表达方法、工作原理2.明细栏内容(零件/标准件种类和数量)3.合理装配结构——教材：图8-8～图8-14(p166-167)七、核心方法总结1.积聚性法——求截交线、相贯线2.辅助直线法/辅助圆法——求截交线3.形体分析法——组合体、机件的读图、画图、标注尺寸4.线面分析法——组合体、机件的读图、画图八、考题类型1)选择题(不定项)2)截切相贯3)紧固件4)图样画法5)零件图(尺寸/填空)6)装配图(填空/选择)。
