水利制图三基题答案水利工程制图及CAD三基试题参考答案一、基本概念1、中心投影法答案：当投影中心在有限远时，投影线都发自一点，这种投影法叫中心投影法。

2、平行投影法答案：当投影中心移至无限远处，投影线相互平行，这种投影法叫平行投影法。

3、斜投影答案：投影方向倾斜于投影面所得的投影称为斜投影。

4、正投影答案：投影方向垂直于投影面所得的投影称为正投影。

5、视图的基本概念答案：对于一般形体，只有一个投影不能唯一确定形体的空间形状，因此，常采用两个或两个以上互相垂直的投影面，才能把物体的形状、尺寸简明而精确地表达出来。

投影时，将物体置于三面体系中，使其主要表面平行于投影面，然后将物体的前、后、左方分别向相应投影面作正投影，可得物体的三视图。

物体在正面上的投影称为主视图，在水平面上的投影称为俯视图，在侧面上的投影称为左视图。

6、重影点答案：处于某一投影面上的同一投影线上的两点，在该投影面上的投影重合为一点，则称这两个点为该投影面的重影点。

7、投影面的平行线答案：只平行于一个投影面，倾斜于其他投影面的直线，统称为投影面平行线。

8、投影面的垂直线答案：垂直于一个投影面，平行于其他两投影面的直线统称为投影面的垂直线9、投影面的平行面答案：平行于一个投影面，同时垂直于其他两个投影面的平面，统称为投影面平行面。

10、投影面的垂直面答案：垂直于一个投影面，倾斜于其他两投影面的平面，统称为投影面的垂直面。

11、直角三角形法求实长答案：以直线在某一投影面上的投影为一直角边，以直线到该投影面的距离差（即坐标差）为另一直角边，所构成的直角三角形的斜边就是线段的实长，此斜边与该投影的夹角就等于该直线对投影面的倾角。

12、直角的投影定理答案：当垂直两直线中有一边平行于某一投影面时，则它们在该投影面上的投影仍为直角。

13、平面的表示方法答案：在画法几何中，平面常用的表示方法有：1)不在同一直线上的三点；2)一直线和该直线外一点；3)平行两直线；4)相交两直线；5)平面图形。

装。

订。

线。

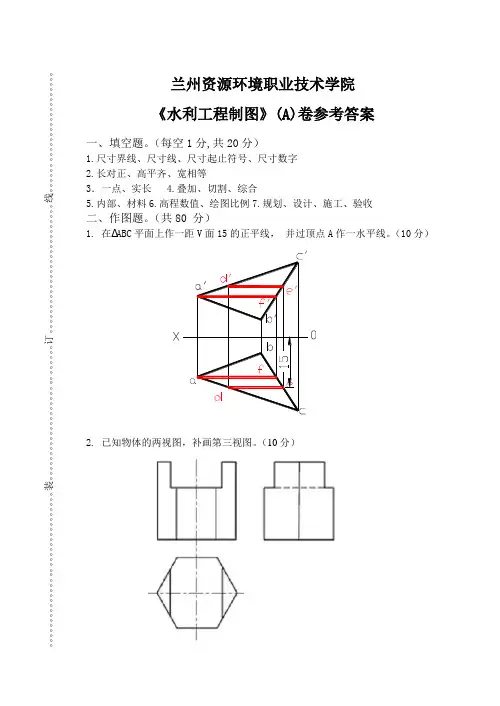

兰州资源环境职业技术学院 《水利工程制图》(A)卷参考答案 一、填空题。

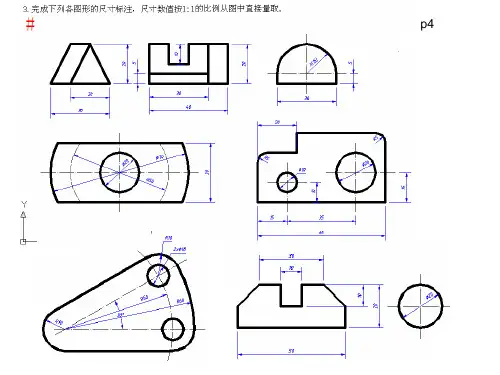

（每空1分,共20分） 1.尺寸界线、尺寸线、尺寸起止符号、尺寸数字 2.长对正、高平齐、宽相等 3．一点、实长 4.叠加、切割、综合 5.内部、材料6.高程数值、绘图比例7.规划、设计、施工、验收 二、作图题。

（共80 分） 1. 在∆ABC 平面上作一距V 面15的正平线， 并过顶点A 作一水平线。

（10分）
2. 已知物体的两视图，补画第三视图。

（10分）
3.补画漏线。

（每小题6分，共24分）
4.将主视图改为全剖视图。

（10分）
5.根据轴测图画出组合体的三视图。

（15分）
6.在高程为零的地面挖一基境，坑底标高-3m．坑底形状和各棱面坡度如图所示，画出开挖线和被面交线。

（15分）
解：(1)求开挖线。

本例中开控线是各坡面上高程为零的等高线，它们分别与相应坑底边线平行，其水平距离LI＝2／3x3=2m，L2＝3／1x3＝9m，L3=3／2×3＝4.5m。

(2)求被面交线。

分别连接相邻坡面I：同高程等高线的两个交点，即得四条坡面交线c
(3)画出各坡面的示坡线。

《画法几何与水利工程制图》课程自学指导（咼起本）第一部分自学要求及学习指导一、课程的性质和任务：画法几何及建筑工程制图是论述投影理论、研究建筑图形绘制与阅读方法的学科，是水利类工程专业的一门学科基础必修课。

通过本课程的学习，要求学生用投影法表达空间儿何形体和图解空间儿何问题，能独立阅读和绘制建筑工程图样。

本门课程所承担的任务是学习与掌握投影的基本理论与方法，培养学生的空间想象能力和构思能力，培养学生正确使用绘图工具，严格按照国家“水利水电工程制图标准”的规定，应用各种图示方法表达水利工程，能够熟练阅读水利工程图。

课程的基本要求1.函授教育以自学为主，学员应按照大纲中的课程内容及自学进度，系统认真的进行自学。

2.根据本课程的特点，学员必须要动手实践，多看、多想、多练，不断捉高空间想彖与思维能力才能学好本课程。

3•面授之/前耍认真完成各章节的作业。

二、课程内容的重点、难点、深度及广度第一章投影的基本知识重点：投影的基本性质，三面视图及基本作图规律。

难点：简单组合体的三视图。

第二章重点：点、直线、平面在第一分角中的投影特性和作图方法。

难点：实长三角形法，直角投影定理。

第三章直线、平面的相对关系重点：直线与平而、平而与平而Z间平行、相交的投影特点和作图方法。

难点：应用点、直线和平面的投影规律及基木作图方法，解决空间几何问题。

第四章投影变换（本章为自学内容）重点：换面法的基本原理和基本作图方法。

难点：利用换而法解决点、直线和平而Z间的空间几何问题。

第五章曲线与曲面重点：常用曲线和曲面的投影特性及作图方法。

难点：难点：曲面上取点取线。

第六章形体表面的交线重点：形体表而的交线一截交线和相贯线的概念、性质、投影特点和作图方法。

难点：用表面取点法、平面辅助面法和球面辅助面法求相贯线。

第七章立体表面的展开（本章为自学内容）重点：平面立体和曲面立体表面展开图的画法。

难点：工程组合体表而展开图的iHii法。

第八章轴测投影（本章为自学内容）重点：轴测投影的基本知识，正等测图、斜二测图的作图方法。
