高压电气设备预防性试验(电缆)PPT课件

10kV电力电缆预防性试验10kV电力电缆预防性试验(who)（1）电缆主绝缘的绝缘电阻(why)（2）试验周期：新制作电缆中间头（终端头）(what)（3）试验目的：判断电缆主绝缘是否完好（a）试验接线图（b）试验实物接线图高压电力电缆试验报告(1)电力电缆测量绝缘电阻值规定:电力电缆投入运行前应测量绝缘电阻:1KV 以下的使用1KV 摇表:其值不应小于10MΩ，1KV 以上使用2.5KV 摇表: 3KV 及以下的电缆绝缘电阻值不小于200MΩ。

6~10KV 电缆的绝缘电阻值不小于400MΩ，20~35KV 电缆的绝缘电阻值不小于600MΩ，220KV 电缆的绝缘电阻值不小于4500MΩ /Km。

读测绝缘电阻值应为1 分钟后的数值。

绝缘电阻（insulation resistance）指绝缘物在规定条件下的直流电阻，是电气设备和电气线路最基本的绝缘指标。

绝缘电阻是电气设备和电气线路最基本的绝缘指标。

对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ(对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV)。

低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ；在比较潮湿的环境不应低于0.5MΩ；二次回路小母线的绝缘电阻不应低于10MΩ。

I类手持电动工具的绝缘电阻不应低于2MΩ。

绝缘电阻：加直流电压于电介质，经过一定时间极化过程结束后，流过电介质的泄漏电流对应的电阻称绝缘电阻。

一般材料的绝缘电阻值随环境温湿度的升高而减小。

相对而言，表面电阻(率)对环境湿度比较敏感，而体电阻(率)则对温度较为敏感。

湿度增加，表面泄漏增大，导体电导电流也会增加。

温度升高，载流子的运动速率加快，介质材料的吸收电流和电导电流会相应增加，据有关资料报道，一般介质在70℃时的电阻值仅有20℃时的10%。

因此，测量绝缘电阻时，必须指明试样与环境达到平衡的温湿度。

(2)对于旧电缆没有明确标准,主要受其环境温湿度和其它因素影响.所以不同时间的绝缘阻值都不同。

第六章电力电缆预防性试验电缆分类：纸（油）绝缘电缆、橡塑绝缘电缆（聚氯乙烯、交联聚乙烯、乙丙橡皮）、自容式充油电缆。

油浸纸绝缘电缆结构自容式充油电缆及XLPE电缆自容式充油电缆：最高工作电压已发展到1100kV交联聚乙烯电缆（XLPE）本条仅适用于粘性油纸绝缘电力电缆和不滴流油纸绝缘电力电缆线路。

油纸绝缘电力电缆线路实验项目：绝缘电阻、直流耐压试验、红外检测橡塑绝缘电力电缆线路橡塑绝缘电缆是塑料绝缘和橡皮绝缘的总称。

塑料绝缘电缆包括：聚氯乙烯、聚乙烯和交联聚乙烯；橡皮绝缘电缆包括：乙丙橡皮绝缘电力电缆等。

实验项目：1、主绝缘的绝缘电阻2、外护套绝缘电阻3、带电测试外护层接地电流4、外护套直流耐压试验5、主绝缘交流耐压试验6、局部放电测试7、护层保护器的绝缘电阻或直流伏安特性8、接地箱、保护箱连接接触电阻和连接位置的检查9、红外检测自容式充油电缆线路实验项目：1、主绝缘直流耐压试验2、外护套和接头外护套的直流耐压试验3、压力箱供油特性、电缆油击穿电压和电缆油的tanδ4、油压示警系统信号指示及控制电缆线芯对地绝缘电阻5、电缆及附件内的电缆油击穿电压、tanδ及油中溶解气体6、护层保护器的绝缘电阻或直流伏安特性7、接地箱保、护箱连接接触电阻和连接位置的检查8、红外检测交叉互联系统实验项目：1、电缆外护套、绝缘接头外护套与绝缘夹板的直流耐压试验；2、护层过电压保护器的绝缘电阻或直流伏安特性；3、互联箱闸刀(或连接片)接触电阻和连接位置的检查；一、绝缘电阻测量注意事项1）电缆电容大，充电电流大，必须经过较长时间才能得到正确的测量结果。

2）采用手动兆欧表测量，转速不得低于额定转速的80%，并且当兆欧表达到额定转速后才能接到被试设备上并记录时间。

3）兆欧表停止摇动时，应进行充分放电。

二、直流耐压试验采用直流耐压试验的原因：电力电缆具有很大的电容，现场采用大容量试验电源不现实，所以改为直流耐压试验，以显著减小试验电源的容量。

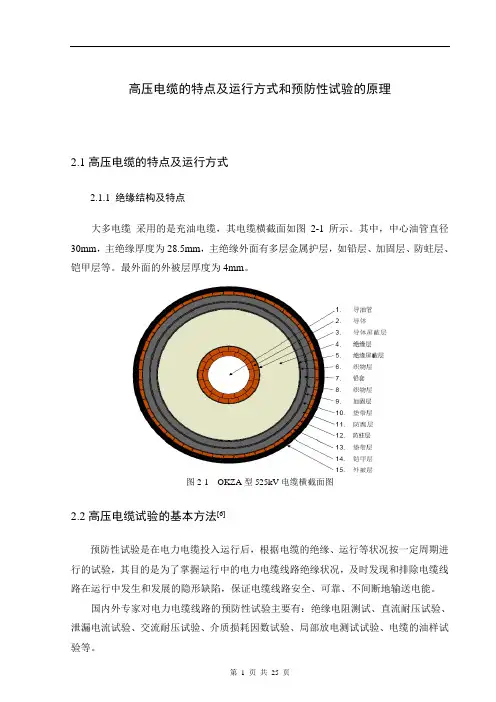

高压电缆的特点及运行方式和预防性试验的原理2.1高压电缆的特点及运行方式2.1.1 绝缘结构及特点大多电缆采用的是充油电缆，其电缆横截面如图2-1所示。

其中，中心油管直径30mm，主绝缘厚度为28.5mm，主绝缘外面有多层金属护层，如铅层、加固层、防蛀层、铠甲层等。

最外面的外被层厚度为4mm。

图2-1 OKZA型525kV电缆横截面图2.2高压电缆试验的基本方法[6]预防性试验是在电力电缆投入运行后，根据电缆的绝缘、运行等状况按一定周期进行的试验，其目的是为了掌握运行中的电力电缆线路绝缘状况，及时发现和排除电缆线路在运行中发生和发展的隐形缺陷，保证电缆线路安全、可靠、不间断地输送电能。

国内外专家对电力电缆线路的预防性试验主要有：绝缘电阻测试、直流耐压试验、泄漏电流试验、交流耐压试验、介质损耗因数试验、局部放电测试试验、电缆的油样试验等。

2.2.1 绝缘电阻测试电力电缆的绝缘电阻，是指电缆芯线对外皮或电缆某芯线对其他芯线及外皮间的绝缘电阻。

在一定直流电压作用下，电缆的绝缘电阻可以反映流过它传导电流的大小。

测量电缆绝缘电阻的最基本的方法是在被试电缆两端施加一个恒定的直流试验电压，该电压产生一个通过电缆试品的电流，借助仪表测量出电缆的电流—时间特性，就可以换算出电缆的绝缘电阻—时间的变化特性或某一特定时间下的绝缘电阻值。

工程上进行电缆绝缘电阻测试所采用的设备为兆欧表，如图一所示。

兆欧表有三个端子：线路端子（L），接地端子（E），被试电缆绝缘接在L和E之间，测得的绝缘电阻是表面电阻和体积电阻的并联值。

图2-2 绝缘电阻测量接线图2.2.2 直流耐压试验直流耐压试验的基本方法是：在电缆主绝缘上施加高于其工作电压一定倍数的直流电压值，并保持一定的时间，要求被试电缆能承受这一试验电压而不击穿。

从而达到考核电缆在工作电压下运行的可靠性和发现绝缘内部严重缺陷的目的。

电缆直流耐压试验是一般采用串级直流倍压整流产生施加在被试电缆所需的直流高压，如图2-3所示。
