THK直线导轨THK直线导轨采用球保持器，可消除滚珠的相互摩擦，实现低噪音、好音质、长期免维护和优异的高速性。
1.世界标准-THK直线导轨SHS型各球列按45°接触角配置，因此可在任何姿势下使用。
2.THK径向型-THK直线导轨SSR型断面高度较低的紧凑型，采用相对径向方向呈90°的球接触结构，最适合于水平引导部。
3.THK超重负荷(径向型)-THK直线导轨SNR型球保持器型LM导轨系列中刚性最高的径向型LM导轨。
4.THK超重负荷(4方向型)-THK直线导轨SNS型球保持器型LM导轨系列中刚性最高的4方向型LM导轨。
5.THK宽幅轨道型-THK直线导轨SHW型LM轨道采用宽度很大的低重心结构，具有优异的Mc扭矩的4方向等负荷型LM导轨。
6.THK微型-THK直线导轨SRS型LM轨道断面高度较低、实现了轻量、紧凑结构的LM导轨。
7.THK双维一体式LM滚动导轨-THK直线导轨SCR型采用直交的直动系统，实现了无鞍部的紧凑的X-Y运动的LM导轨。
保持器型滚柱滚动导轨采用滚子保持器，实现了低磨擦、平滑运动、长期免维护。
THK超高刚性滚子导轨1.THK超高刚性型-THK直线导轨SRG型与本公司总球LM导轨相比刚性达2倍的超超重负荷滚子导轨。
采用全球标准尺寸，实现了长期免维护。
2.THK超高刚性型(低重心型)-THK直线导轨SRN型与机床用LM导轨SNR型兼容. 采用大宽度的滚子导轨，提高了安装强度、安装稳定性。
THK直线导轨(全钢球型)从小型到机床用的大型，从直线引导到曲线引导，适合各种用途的型号系列化。
1.THK世界标准-THK直线导轨HSR型各球列按接触角45°配置以便对作用在LM滑块的4个方向（径向方向、逆径向方向、横方向）具有相同的额定负荷，因而可以在任何姿势下使用的世界标准尺寸的LM导轨。
2.THK径向型-THK直线导轨SR型断面高度较低的紧凑型，采用径向方向负荷较强的球接触结构，最适合于水平引导部的LM导轨。
thk导轨使用手册一、导轨简介导轨是机械设备中一种重要的运动部件，能够提供高精度的直线运动。
THK导轨作为一种常用的导轨，具有高精度、高刚性和高耐久性的特点。
本手册旨在帮助用户正确使用和维护THK导轨，以确保其正常运行和延长使用寿命。
二、导轨安装1. 安装位置选择在安装THK导轨之前，首先需要选择合适的位置。
应该考虑到导轨的负载能力、运行环境和维护保养等因素，选择一个平稳、安全且无振动的位置。
2. 固定方式THK导轨可以通过螺栓或者焊接等方式固定在设备上。
确保固定方式牢固可靠，能够承受额定负载的压力，并且对设备本身不会产生损坏。
3. 导轨对齐在固定导轨之前，必须确保导轨的对齐度良好。
使用水平仪等工具检查导轨的水平度和垂直度，对齐误差应控制在规定范围内。
三、导轨使用1. 负荷和速度控制THK导轨有一定的额定负荷和速度范围，使用时需要按照规定范围内进行控制。
过大的负荷或者过快的速度会导致导轨损坏或者运行不稳定。
2. 平稳运动在使用THK导轨时，要尽量避免冲击和震动。
运动过程中应平稳启停，避免突然加速或减速，以免对导轨产生过大的冲击力。
3. 清洁和润滑定期对THK导轨进行清洁和润滑，以保证其正常工作。
清洁时应使用无油污的布进行擦拭，润滑时应选用适合的润滑脂或者润滑油，并根据实际工作环境和使用频率进行定期更换。
四、导轨维护1. 检查和紧固定期检查THK导轨的固定螺栓和紧固件是否松动，及时进行紧固。
对于有标记的位置，应定期检查标记线的位置是否发生偏移，确保导轨的工作精度。
2. 故障排除在使用过程中，如果发现导轨出现异常响声、工作不稳定或者移动受阻等情况，应立即停止使用并进行故障排除。
清洁导轨、更换润滑剂或者检查是否有异物阻碍等方法可以解决常见问题。
3. 维护记录建立THK导轨的维护记录，包括安装日期、维护日期、维护内容等信息。
记录维护情况可以便于及时发现问题和分析导轨的使用状况。
五、安全注意事项1. 防止触电在进行导轨维护和清洁时，应确保断开电源，避免触电事故发生。

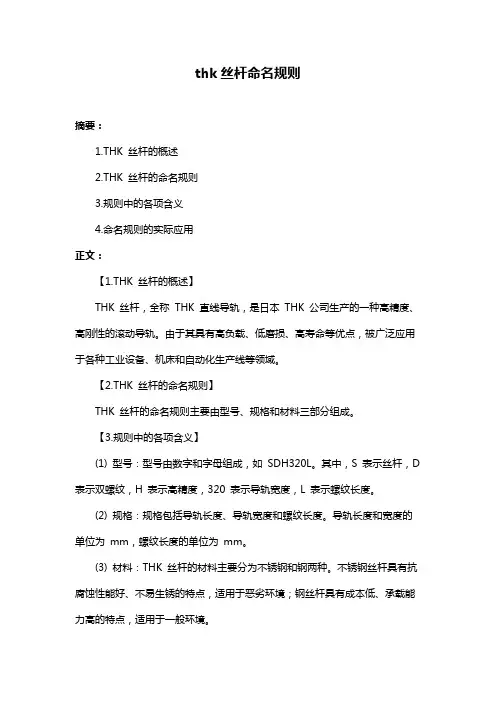

thk丝杆命名规则
摘要：
1.THK 丝杆的概述
2.THK 丝杆的命名规则
3.规则中的各项含义
4.命名规则的实际应用
正文：
【1.THK 丝杆的概述】
THK 丝杆，全称THK 直线导轨，是日本THK 公司生产的一种高精度、高刚性的滚动导轨。
由于其具有高负载、低磨损、高寿命等优点，被广泛应用于各种工业设备、机床和自动化生产线等领域。
【2.THK 丝杆的命名规则】
THK 丝杆的命名规则主要由型号、规格和材料三部分组成。
【3.规则中的各项含义】
(1) 型号：型号由数字和字母组成，如SDH320L。
其中，S 表示丝杆，D 表示双螺纹，H 表示高精度，320 表示导轨宽度，L 表示螺纹长度。
(2) 规格：规格包括导轨长度、导轨宽度和螺纹长度。
导轨长度和宽度的单位为mm，螺纹长度的单位为mm。
(3) 材料：THK 丝杆的材料主要分为不锈钢和钢两种。
不锈钢丝杆具有抗腐蚀性能好、不易生锈的特点，适用于恶劣环境；钢丝杆具有成本低、承载能力高的特点，适用于一般环境。
【4.命名规则的实际应用】
在实际应用中，根据设备的需要，可以按照THK 丝杆的命名规则选择合适的丝杆。
例如，如果设备需要在潮湿环境中运行，可以选择不锈钢丝杆；如果设备需要承载较大的负载，可以选择宽度和长度较大的丝杆。
直线导轨型号尺寸规格表1. 引言直线导轨是一种用于机械装置中的线性运动系统，它能够在机械装置中实现平稳、精确的直线运动。
直线导轨型号尺寸规格表是用于描述不同型号直线导轨的尺寸和规格的一种表格。
本文将详细介绍直线导轨型号尺寸规格表的内容和编写要求。
2. 直线导轨型号尺寸规格表的结构直线导轨型号尺寸规格表通常包含以下几个方面的信息：型号、尺寸、规格、负载能力、精度等。
下面将对每个方面的内容进行详细介绍。
2.1 型号直线导轨的型号是对其进行唯一标识的一种方式。
不同厂家可能采用不同的命名方式，但通常包含一些共同的信息，如导轨类型、尺寸等。
型号的正确填写是确保直线导轨能够准确识别和使用的关键。
2.2 尺寸直线导轨的尺寸是指其外形尺寸和安装尺寸。
外形尺寸包括导轨的长度、宽度和高度等。
安装尺寸包括导轨的螺孔位置、螺孔尺寸等。
尺寸的准确记录是确保直线导轨能够正确安装和使用的基础。
2.3 规格直线导轨的规格是指其性能指标和技术要求。
常见的规格包括负载能力、运动速度、摩擦系数、刚度等。
规格的详细描述能够帮助用户选择适合自己需求的直线导轨。
2.4 负载能力直线导轨的负载能力是指其能够承受的最大负载。
负载能力是直线导轨的重要性能指标之一，直接影响到其在实际应用中的使用效果和寿命。
负载能力的准确记录是为用户提供准确的选型依据。
2.5 精度直线导轨的精度是指其能够实现的运动精度。
精度是直线导轨的关键性能指标之一，直接影响到其在高精度应用中的使用效果。
精度的准确描述是为用户提供准确的选择依据。
3. 直线导轨型号尺寸规格表的编写要求直线导轨型号尺寸规格表的编写要求如下：3.1 完整性直线导轨型号尺寸规格表应包含所有相关的信息，不应遗漏重要的尺寸和规格。
用户通过阅读该表格应能够全面了解直线导轨的型号、尺寸和规格等信息。
3.2 准确性直线导轨型号尺寸规格表中的信息应准确无误。
尺寸和规格的记录应精确到合适的精度，以确保用户能够准确选择和使用直线导轨。
THK滚珠丝杠的LM智能组合单元由与LM滚动导轨结合在一起的铝质基座、标准化的顶置工作台和驱动系统等构成。
用户可以从可供选择的各种选配件中自由选择主要部件，从而能够实现最适合于特定应用的最优技术规格。
THK滚珠丝杠滚珠花键是一种滚动导轨花键。
这是一款创新型产品，通过滚珠在与轴相连的槽道中的滚动，可实现比使用直线轴套时更大的容许负荷，且可以在进行直线运动的同时传递扭矩。
由于花键轴表面采用镜面加工，因此THK滚珠丝杠可获得平滑的滑动。
另外，接触面积较大，并具有在施加扭矩时自动定心的同心性，因此传递扭矩时可发挥稳定的性能THK 标准导程精密滚珠螺杆结构与特长在循环导管式螺母的滚珠螺杆中，承受轴方向负荷的负荷滚珠在螺杆轴和螺母上所开设的滚动沟槽上顺着轴的周围滚动后，进入埋在螺母内部的循环导管中成为无负荷，通过导管再返回负荷领域，如此进行滚动运动的无限循环。
这种型式的滚珠螺杆是系列中种类最丰富，最普及的型式，被广泛地使用于各种各样的用途。
丰富的轴径与导程的组合您可以从各种螺母类型和丝杠轴导程的组合中，选择符合使用条件的轴径和导程的组合，螺母类型包括回流管螺母，紧凑型单螺母和大导程端盖螺母轴端末加工的丝杠轴类型，其丝杠轴按标准长度来进行批量制造；轴端完成加工的丝杠轴类型，在其中丝杠轴经过加工以配合相应的支撑单元，这2类型均作为标准件提供。
备有满足使用环境要求的任选构件提供的任选购件包含QZ自润滑润滑器和清洁环(w),前者使维修的时间显着延长，而后者提高了在恶劣环境中排除异物的能力。
THK 带球保持器的高速滚珠螺杆为了消除钢珠之间的碰撞和相互摩擦﹐并提高保持润滑剂的性能﹐在钢珠之间安装了球保持器。
由此实现了低噪音和优异的扭距性能﹐并可长期免维修保养。
采用透过回流管使钢珠按切线方向上行的理想的循环结构﹐提高了循环部分的强度﹐达到了DN值13万的容许值。
（: DN值=钢珠中心直径X每分钟的转速）预压方式采用了在一个螺母的正中间﹑使两侧螺纹的导程相对移动的偏置预负荷方式。
