级配碎石内业资料表格

级配碎石及级配碎砾石基层及底基层报审、报验表
工程名称：贵阳市白云区南湖片区路网项目工程编号：
隐蔽工程检查验收记录表
G2—16 级配碎石及级配碎砾石基层及底基层施工检验批
质量检验记录表
续上页
2 主控项目、一般项目的检查结果，需用语言描述的项，应按CJJ1-2008的要求详实描述；主控项目的计数检验项先填写“检验批主控项目计数检验记录表”（G1-1-1），然后将计数检验结果填写在本表相应的检查结果栏内；检验批一般项目计数检验数据较多、本表空格不够填写的项，可填写“检验批一般项目计数检验记录表”（G1-1-2），将该表作为本表的附页。

级配碎石（碎砾石）基层1、引用文件《城镇道路工程施工与质量验收规范》CJJ 1—20082、施工准备2.1作业条件级配碎石（碎砾石）的下承层通过各项指标验收，其表面平整、坚实，压实度、平整度、纵断高程、中线偏差、宽度、横坡度、边坡等各项指标必须符合有关规定。

运输、摊铺、碾压等设备及施工人员已就位；拌合击摊铺设备已调试运转良好。

施工现场运输道路畅通。

级配碎石（碎砾石）已检验、试验合格。

施工方案编制、审核、审批已完成。

施工前进行100~200m试验路段施工，采用计划用于主体工程的材料、配合比、压实设备和施工工艺进行实地铺筑试验，确定在不同压实条件下达到设计压实度时的松铺厚度、压实系数、压实机械设备组合、最少压实遍数和施工工艺流程等。

2.2材料及机具2.2.1材料1）轧制级配碎石的材料可谓各种类型的岩石（软质岩石除外）、砾石。

轧制碎石的砾石粒径应为碎石最大粒径的3倍以上，碎石中不应有黏土块、植物根叶、腐殖质等有害物质。

2）碎石中针片状颗粒的总含量应不超过20%。

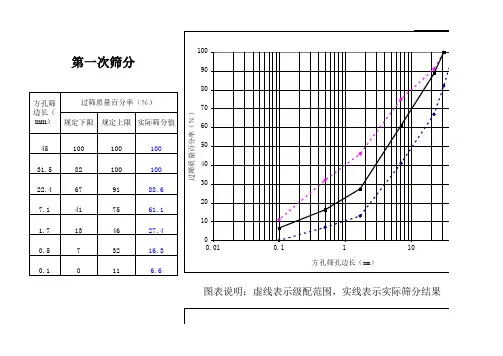

3）级配碎石及级配碎砾石的颗粒组成及技术指标应满足表1.2.1-1的规定。

同时级配曲线宜为圆滑曲线。

表1.2.1-1级配碎石及级配碎砾石的颗粒范围及技术指标注：①潮湿多雨地区塑性指数宜小于6，其他地区塑性指数宜小于9。

②对于无塑性的混合料，小于0.075mm的颗粒含量组成接近高限。

③底基层所列为未筛分碎石颗粒组成范围。

4）级配碎石或级配碎砾石的压碎值应满足表1.2.1-2的规定。

表1.2.1-2 级配碎石及级配碎砾石压碎值5）碎石或碎砾石应为多棱角块体，软弱颗粒含量应小于5%；扁平细长碎石含量应小于20%。

2.2.2机具主要机械：装载机、推土机、摊铺机、平地机、压路机、水车、运输卡车等。

小型机具及检测设备：蛙夯或冲击夯、手推车；水准仪、全站仪、3m直尺、平整度仪、灌砂桶等。

一般机具:测墩、3mm或5mm直径钢丝绳、倒链、铝合金导梁等。

3、操作工艺3.1工艺流程准备下承层→施工放样→级配碎石（碎砾石）材料拌合→运输→摊铺（平地机布料、整平或摊铺机摊铺）→碾压→接缝处理→养护3.2 准备下承层下承层应平整、坚实，具有路拱。

填写说明7.8.4 级配碎石及级配碎砾石检验批质量验收记录1、验收依据：【规范名称及编号】《城镇道路工程施工与质量验收规范》CJJ1-2008。

《建筑工程施工质量验收统一标准》GB50300-2013。

2、规范摘要以下内容摘录自《城镇道路工程施工与质量验收规范》CJJ1-2008。

本表适用于级配碎石及级配碎砾石施工质量验收。

按每条路或路段划分检验批7.7.1 级配碎石及级配碎砾石材料应符合下列规定：1 轧制碎石的材料可为各种类型的岩石（软质岩石除外）、砾石。

轧制碎石的砾石粒径应为碎石最大粒径的3倍以上，碎石中不得有粘土块、植物根叶、腐殖质等有害物质。

2 碎石中针片状颗粒的总含量不得超过20%。

3 级配碎石及级配碎砾石颗粒范围和技术指标应符合表7.7.1-1的规定。

表7.7.1-1 级配碎石及级配碎砾石的颗粒范围及技术指标2表中②示对于无塑性的混合料，小于0.075mm的颗粒含量接近高限；3表中③示底基层所列为未筛分碎石颗粒组成范围。

4 级配碎石及级配碎砾石石料的压碎值应符合表7.7.1-2的规定。

表7.7.1-2 级配碎石及级配碎砾石压碎值量应小于20％。

主控项目1 碎石与嵌缝料质量及级配应符合本规范第7.7.1条的有关规定。

检查数量：按不同材料进场批次，每批次抽检不得少于1次。

检验方法：查检验报告。

2 级配碎石压实度，基层不得小于97％，底基层不得小于95％。

检查数量：每1000m2抽检1点。

检验方法：灌砂法或灌水法。

3 弯沉值，不应大于设计规定。

检查数量：设计规定时每车道、每20m，测1点。

检验方法：弯沉仪检测。

一般项目4 外观质量：表面应平整、坚实，无推移、松散、浮石现象。

检查数量：全数检查。

检验方法：观察。

5 级配碎石及级配碎砾石基层和底基层的偏差应符合本规范表7.8.3的有关规定。

表7.8.3 级配砂砾及级配碎石基层和底基层允许偏差。
