信令传送 ＳＩＧＮＡＬＩＮＧ ＴＲＡＮＳＰＯＲＴ ２００３年１２月３１日发布 ２００３年１２月３１日实施 中国电信集团公司发布前言ＳＩＧＴＲＡＮ是在ＩＰ 网络中传递电路交换网ＳＣＮ 中信令协议的堆栈。
它支持的标准原语接口不需要对现有的ＳＣＮ 信令应用进行任何修改，从而保证已有的ＳＣＮ 信令应用可以不必修改而直接使用信令传送。
利用标准的ＩＰ 传送协议作为低层传送并通过增加自身的功能来满足ＳＣＮ信令传送的要求。
本标准是以国家标准为基础，结合中国电信网络的实际情况，并综合中国电信集团公司对下一代网络的实验成果制定的。
它是中国电信在下一代网络建设中引进、测试和研发软交换、信令网关等相关设备的规范和依据。
本标准的附录A是资料性附录。
本标准由中国电信集团公司提出。
本标准由中国电信集团公司归口。
本标准2003年12月31日首次发布。
本标准由中国电信集团公司负责解释。
目录 1范围..........................................................................................................１2引用标准...................................................................................................１3定义..........................................................................................................１4缩略语......................................................................................................２5SCTP的补充规定......................................................................................２5.1.1SCTP校验码...............................................................................２5.1.2用户数据分段..............................................................................３5.1.3多归属的SCTP端点....................................................................３5.1.4支持的地址参数..........................................................................３5.1.5通路查询.....................................................................................３5.1.6用户数据块的非顺序递交............................................................３5.1.7DATA数据块的捆绑....................................................................３5.1.8SCTP定时器...............................................................................３6M3UA的补充规定.....................................................................................３6.1.1协议体系结构..............................................................................４6.1.2与MTP3网络管理功能的互通......................................................４6.1.3代理方式下SPMC故障................................................................４6.1.4SPMC管理.................................................................................４6.1.5客户端/服务器模型......................................................................４6.1.6DAUD、DUPU的发送.................................................................４6.1.7MTP3重新启动...........................................................................４6.1.8端口号与净荷ID..........................................................................４6.1.9选路关键字动态注册...................................................................４6.1.10应用服务器模型..........................................................................４6.2M2UA的补充规定..............................................................................４6.3M2PA的补充规定...............................................................................５7SCTP定时器的规范..................................................................................５附录A (资料性附录) M3UA组网需考虑的因素....................................................６A.1 代理方式的应用........................................................................................６A.2 SPMC中含有多个AS..............................................................................６1 范围本标准在参照国家标准的基础上，补充规定了采用SIGTRAN实现NO.7 与IP 的互通的协议要求。
TN_SP011_C1_0 Sigtran协议介绍课程目标：●掌握SIGTRAN协议的组成●掌握SIGTRAN协议的应用●掌握SCTP协议●掌握M3UA协议参考资料：●ZXWN MSCS MSC服务器技术描述●ZXWN MGW 媒体网关技术描述目录第1章SIGTRAN协议 (1)1.1 概述 (1)1.1.1 SIGTRAN的组成 (1)1.1.2 使用SIGTRAN的组网与互通 (2)1.1.3 SIGTRAN在SG中的应用 (4)1.2 SCTP介绍 (8)1.2.1 SCTP基本概念 (8)1.2.2 SCTP术语 (9)1.2.3 SCTP功能 (10)1.2.4 SCTP消息单元 (12)1.2.5 SCTP偶联的建立和终止过程 (16)1.3 M3UA介绍 (18)1.3.1 M3UA的功能 (18)1.3.2 M3UA的协议栈结构和网络应用 (19)1.3.3 M3UA消息单元 (20)1.3.4 AS和ASP的概念 (24)1.4 其他SIGTRAN协议介绍 (24)1.4.1 IUA (24)1.4.2 M2UA (24)1.4.3 M2PA (25)1.4.4 SUA (25)i第1章SIGTRAN协议知识点● SIGTRAN协议的组成。
● SIGTRAN协议的应用。
● SCTP协议。
● M3UA协议。
1.1 概述1.1.1 SIGTRAN的组成SIGTRAN是在IP网络中传递SS7信令的协议。
它支持的标准原语接口不需要对现有的SS7信令应用部分进行任何修改。
信令传送利用标准的IP传送协议作为低层传送。
并通过增加自身的功能来满足SS7信令的传送要求。
SIGTRAN的协议结构包括3个组件：●标准的IP传送协议●通用的信令传输协议SCTP：由IETF新制定的传输协议，用来保障IP信令传送的可靠性●No.7信令适配子层：用来支持特定的原语，保证同七号信令高层的交互。
IETF定义了M2UA、M2PA、M3UA和SUA适配子层图1.1-1 SIGTRAN的协议结构由于UDP不可靠，不提供顺序控制和连接确认，而TCP为单数据流，且不提供多个IP连接，安全方面也受到限制，因此在SIGTRAN中使用的通用信令传送协1TN_SP011_C1_0 Sigtran协议介绍2议是SCTP(流控制传输协议)，用以替代TCP、UDP协议。

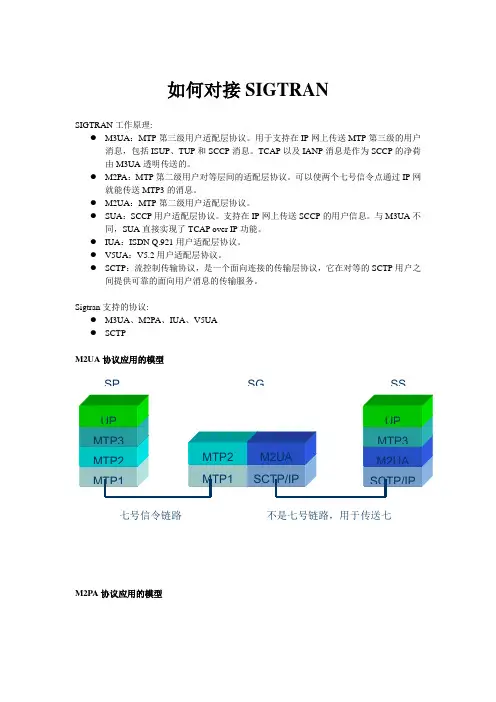

如何对接SIGTRANSIGTRAN 工作原理:● M3UA ：MTP 第三级用户适配层协议。
用于支持在IP 网上传送MTP 第三级的用户消息，包括ISUP 、TUP 和SCCP 消息。
TCAP 以及IANP 消息是作为SCCP 的净荷由M3UA 透明传送的。
● M2PA ：MTP 第二级用户对等层间的适配层协议。
可以使两个七号信令点通过IP 网就能传送MTP3的消息。
● M2UA ：MTP 第二级用户适配层协议。
● SUA ：SCCP 用户适配层协议。
支持在IP 网上传送SCCP 的用户信息。
与M3UA 不同，SUA 直接实现了TCAP over IP 功能。
● IUA ：ISDN Q.921用户适配层协议。
● V5UA ：V5.2用户适配层协议。
● SCTP ：流控制传输协议，是一个面向连接的传输层协议，它在对等的SCTP 用户之间提供可靠的面向用户消息的传输服务。
Sigtran 支持的协议:● M3UA 、M2PA 、IUA 、V5UA ● SCTPM2UA 协议应用的模型M2PA 协议应用的模型SP SS SG 七号信令链路不是七号链路，用于传送七都是七号信令链路M3UA协议SIGTRAN协议栈模型M3UA协议的基本概念●应用服务器AS（Application Server）：它是一个逻辑上的概念，每一个AS是网络中完成某种业务功能的端点。
一个AS总是服务于一个特定的路由关键字。
●应用服务进程ASP（Application Server Process）：它是AS上的一个进程实例，多个ASP可以以主备或是负荷分担的方式服务于一个AS；一个ASP也可能为多个AS 服务。
●路由关键字（Routing Key）：网关上的每个路由关键字定义了一个SS7信令消息路由特征的集合，满足该特征的SS7信令消息指定被特定的AS处理。
●路由上下文（Routing Context）：网关和ASP之间ASPM消息的参数。
1故障安全系统概述SIGTRAN协议简介编者：李卫峰审核：谢传俊中兴通讯固网交换用服部页脚内容1修改记录目录第1章SIGTRAN简介 (1)1.1SIGTRAN的出现 (1)1.2SIGTRAN的标准化进程 (1)1.3SIGTRAN协议栈的结构 (2)1.3.1 SIGTRAN协议栈的结构 (2)1.3.2 SIGTRAN 协议在网络中的位置 (4)第2章SCTP协议介绍 (5)2.1SCTP的引入 (5)2.2SCTP相对于TCP的几个不同 (5)2.2.1 与TCP相比，SCTP的优点 (5)2.2.2 SCTP与TCP的功能对比及应用分析 (6)2.2.3 SCTP继承了TCP的以下成熟技术 (8)2.2.4 拆分与重组 (8)2.2.5 SCTP的多地址连接技术 (9)2.2.6 SCTP的流控技术 (9)2.2.7 TCP与SCTP的安性比较 (10)2.3SCTP相关术语 (12)2.3.1 传输地址和IP 地址 (12)2.3.2 主机和端点 (12)2.3.3 偶联和流 (12)2.3.4 TSN 和SSN TSN (13)2.3.5 CWND（拥塞窗口） (13)2.4SCTP功能介绍 (14)2.4.1 功能概述 (14)2.4.2 SCTP 的结构 (14)2.4.3 SCTP 功能 (15)2.5SCTP消息 (18)2.5.1 消息结构 (18)2.5.2 消息类型 (26)2.5.3 数据块格式 (28)2.6SCTP基本信令流程 (40)2.6.1 偶联的建立程序 (40)页脚内容42.6.2 数据的传递程序 (48)2.6.3 拥塞控制程序 (58)2.6.4 故障管理程序 (65)2.6.5 偶联关闭程序 (71)2.6.6 SCTP的状态转移图 (75)2.6.7 SCTP程序示例 (78)2.6.8 SCTP数据传输及时序图 (84)第3章M3UA协议介绍 (89)3.1M3UA协议概述 (89)3.1.1 M3UA 概念 (89)3.2M3UA相关术语 (91)3.3M3UA功能介绍 (94)3.3.1 支持传送MTP3-用户消息 (95)3.3.2 本地管理功能 (95)3.3.3 与MTP3 网络管理功能的互通 (95)3.3.4 支持SGP 和ASP 间SCTP 偶联的管理 (96)3.3.5 支持到多个SGP 连接的管理 (96)页脚内容53.4M3UA消息 (97)3.4.1 M3UA 消息格式 (97)3.4.2 公共消息头 (98)3.4.3 数据（DATA） (110)3.4.4 SS7 号信令网管理（SSNM ）消息 (113)3.4.5 M3UA 选路关键字管理（RKM）消息 (119)3.4.6 应用业务维护（ASPTM）消息 (120)3.4.7 管理消息(MGMT) (122)3.4.8 传输消息 (127)3.5M3UA基本信令流程 (127)3.5.1 建立SGP 和ASP 间的偶联建立流程 (127)3.5.2 AS和ASP之间状态转换关系 (131)页脚内容6第1章SIGTRAN简介摘要：本章介绍了SIGTRAN协议的发展历史，协议模型、以及应用范围。
M2P A和M2U A协议介绍本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.MarchM2PA和M2UA协议介绍本文简要介绍Sigtran中的M2PA协议和M2UA协议，及二者之间的比较。
术语、定义和缩略语AS（Application Server）：服务于某一特定应用实例的逻辑实体。
ASP（Application Server Process）：一个AS的进程实例。
IPSP（IP Signaling Point）：IP信令点，用于No.7 over IP的具有IP网络连接的No.7信令点。
M2PA（SS7 MTP2-User Peer-to-Peer Adaptation Layer）：消息传递部分（MTP）第二级用户对等层间的适配层。
M2UA（SS7 MTP2-User Adaptation Layer）：消息传递部分（MTP）第二级用户适配层。
MGC（Media Gateway Controller）：媒体网关控制器。
MTP：No.7信令消息传递部分。
MTP2：MTP第二级，MTP信令链路层。
MTP2－User：使用MTP2的服务的一个协议。
MTP2仅有的用户是MTP3。
MTP3：MTP第三级，MTP信令网络层。
SCTP（Stream Control Transmission Protocol）：流控制传输协议。
SG（Signaling Gateway）：信令网关，在IP网络的边缘发送和接收SCN本地信令的一个代理。
在这种情况下，一个SG既有用于No.7 over IP的IP网络连接，又有到No.7信令网的传统（非IP）链路的连接。
Sigtran：信令传送，Sigtran是在IP网络中传送电路交换网（SCN）中信令协议的堆栈。
SP（Signalling Point）：信令点。
STP（Signalling Transfer Point）：信令转接点。
HUAWEI MSOFTX3000 移动软交换中心技术手册信令与协议分册目录目录第5章 SIGTRAN协议 ................................................................................................................ 5-15.1 概述.................................................................................................................................... 5-15.1.1 SIGTRAN功能......................................................................................................... 5-15.1.2 相关术语.................................................................................................................. 5-25.1.3 协议栈结构 .............................................................................................................. 5-25.1.4 在CS中的应用 ......................................................................................................... 5-35.2 M2UA协议.......................................................................................................................... 5-45.2.1 概述 ......................................................................................................................... 5-45.2.2 M2UA相关术语........................................................................................................ 5-45.2.3 M2UA业务 ............................................................................................................... 5-65.2.4 M2UA功能 ............................................................................................................... 5-75.2.5 M2UA协议栈结构 .................................................................................................. 5-105.2.6 M2UA边界原语...................................................................................................... 5-105.2.7 M2UA协议的应用 .................................................................................................. 5-125.2.8 M2UA协议消息...................................................................................................... 5-135.2.9 M2UA基本信令流程............................................................................................... 5-365.3 M3UA协议........................................................................................................................ 5-375.3.1 概述 ....................................................................................................................... 5-375.3.2 M3UA相关术语...................................................................................................... 5-385.3.3 M3UA业务 ............................................................................................................. 5-475.3.4 M3UA功能 ............................................................................................................. 5-495.3.5 M3UA协议栈结构 .................................................................................................. 5-555.3.6 M3UA边界原语...................................................................................................... 5-565.3.7 M3UA协议的应用 .................................................................................................. 5-585.3.8 M3UA协议消息...................................................................................................... 5-615.3.9 M3UA基本信令流程............................................................................................... 5-935.4 IUA协议............................................................................................................................ 5-965.4.1 概述 ....................................................................................................................... 5-965.4.2 IUA相关术语.......................................................................................................... 5-975.4.3 IUA业务 ................................................................................................................. 5-975.4.4 IUA功能 ................................................................................................................. 5-985.4.5 IUA协议栈结构 ...................................................................................................... 5-995.4.6 IUA边界原语.......................................................................................................... 5-995.4.7 IUA协议的应用 .................................................................................................... 5-1015.4.8 IUA协议消息........................................................................................................ 5-1015.4.9 IUA基本信令流程................................................................................................. 5-116第5章 SIGTRAN协议5.1 概述5.1.1 SIGTRAN功能SIGTRAN（Signaling Transport，信令传输协议）协议簇是IETF的SIGTRAN工作组制定的七号信令与IP互通规范。
SIGTRAN协议分析SIGTRAN 协议分析SIGTRAN协议分析1目录1. SIGTRAN协议体系概述 (2)2. SIGTRAN协议栈结构 (2)3. 各适配层协议应用差异的分析 (4)3.1 M2UA 协议的特点和应用 (4)3.2 信令网关和软交换使用M3UA 协议 (5)3.3 信令网关和软交换使用M2PA 协议 (8)3.4 M2UA、M3UA、M2PA 比较 (9)3.5 网络中C 链路的使用 (11)4. 中国移动软交换长途汇接网信令适配层的应用 (11)5. M3UA协议介绍 (12)5.1 概述 (12)5.1.1 协议简介...............................................................................................................125.1.2 术语......................................................................................................................135.1.3 M3UA 在MSOFTX3000 的应用 (20)5.1.4 M3UA 在MSOFTX3000 的工作方式 (21)5.2 消息结构 (21)5.2.1 M3UA 消息构成 (21)5.2.2 M3UA 消息 (22)5.2.3 消息举例...............................................................................................................235.3 消息流程 (24)SIGTRAN协议分析21. SIGTRAN协议体系概述随着软交换网络的建设，必然涉及到现有网络和软交换网络互通的需求。
NGN协议介绍NGN的目标是建设一个能够提供话音、数据、多媒体等多种业务的，集通信、信息、电子商务、娱乐于一体，满足自由通信的分组融合网络。
为了实现这一目标，IETF、ITU-T制定并完善了一系列标准协议：H.248/Megaco、SIP、BICC、SIGTRAN、H.323。
1、协议分类NGN协议包含非对等和对等两类协议。
非对等协议主要指媒体网关控制协议H.248/Megaco；对等协议包括SIP、H.323、BICC等。
SIGTRAN为信令传送协议。
由于历史原因，NGN系列协议有些相互补充，有些则相互竞争。
H.248/Megaco是一个非对等主从协议，与其它协议配合可完成各种NGN业务。
SIP、H.323均为对等协议，存在竞争关系，由于SIP具有简单、通用、易于扩展等特性，已逐渐发展成为主流协议。
2、协议应用和发展NGN是一个融合网络，包括PSTN/ISDN、H.323、ATM/IP等网络。
网络互通是NGN成功的必要条件，NGN网络主要包括软交换、媒体网关、信令网关、智能终端和各种数据库/服务器等。
SIP协议是NGN多媒体通信协议，用于软交换、SIP服务器和SIP终端之间的通信控制和信息交互。
扩展的SIP-T可使SIP消息携带ISUP信令；在需要媒体转换的地方可设置媒体网关，H.248/Megaco为媒体网关控制器(MGC)，用于控制媒体网关，完成媒体转换功能，它并不负责呼叫控制功能；H.323也是多媒体通信协议，它比SIP、H.248/Megaco的发展历史更长，是一项复杂的协议，升级和扩展性不是很好，SIP+H.248/Megaco可取代H.323，为了与H.323网络互通，NGN必须支持该项协议；SIGTRAN用于解决IP网络承载七号信令的问题，它允许七号信令穿过IP网络到达目的地；BICC可使ISUP协议在不同承载网络(ATM、IP、PSTN)上传送。
3、主要协议介绍3.1、H.248/MegacoH.248/Megaco协议是网关分离概念的产物。
《软交换技术与NGN》练习题一、填空题1.广义的下一代网络涉及的内容十分广泛，实际上包含下一代传送网、、下一代交换网、和。
2.狭义的下一代网络特指以为控制核心，能够实现语音、数据和业务的开放的分层体系架构。
3.下一代网络在功能上可分为、核心媒体层、和业务/应用层四层。
4.下一代网络能够实现与呼叫控制分离、与接入和承载分离。
5.下一代网络的运送层主要完成和信令流的传送，一般为网络或ATM网络。
6.软交换网络以网作为承载网络，呼叫控制集中在设备上。
7.对本地网络进行智能化改造，就是在固定电话本地网建立、和，通过三个中心快速实现网络低成本快速化、移动化和综合化。
8.本地网智能化改造的核心思想是建立本地网集中的，对本地网所有的用户数据进行集中管理，并在每次呼叫接续前增加用户业务属性查询机制。
9.基于R4的移动核心网CS域中MSC被分为和，实现了CS域中呼叫与承载的分离，并支持信令的承载。
10.接口是R4核心网中MSC Server与媒体网关MGW之间的接口，接口上采用协议，该协议增加了针对3GPP特殊需求的及定义。
11.Nc接口是R4核心网中之间的呼叫控制信令接口，该接口采用协议，该协议提供在宽带转输网上等同于的信令功能。
12.Nb接口是R4核心网中之间的接口，用来在R4核心网内承载用户的话音媒体流，有与承载两种方式。
13.IP协议采用的地址是。
14.IP地址包括网络地址和两部分，现在采用的IPv4地址包含位二进制数。
15.在无类别域间选路CIDR中，网络地址的长度由来确定。
16.128.211.168.0／22表示该网络中的最低地址是，该网络的网络地址占位二进制数，该网络的主机的地址占位二进制数，该网络能所包含的最大主机数目为。
17.IP网络中的路由器根据目的主机的来寻址选路，完成数据转发。
18.Internet传输层有三个传输协议，分别是、用户数据报协议UDP和，其中主要用来在IP网络中传送电话网的信令。
1、通信网的根本组成设备包括终端设备、传输设备、交换设备。
2、机的根本组成局部有通话设备、信令设备和转换设备。
①通话设备：主要功能是完成声电转换和电声转换。
②信令设备：主要功能是完成信令的发送和承受。
③转换设备：如叉簧，主要功能是在通话设备与振铃设备之间转换。
3、机可以分为拨号脉冲机和双音多频〔DTMF〕机。
4、交换机的硬件系统组成：用户电路、中继器、交换网络、信令设备、控制系统。
①用户电路：交换机与用户机的接口。
②中继器：交换机与交换机之间的接口。
③交换网络：用来完成任意两个用户之间，任意一个用户与任意一个中继器之间，任意两个中继器之间的连接。
④信令设备：用来接收和发送信令信息。
⑤控制系统：是交换机的指挥中心，接收各个话路设备发来的状态信息。
5、呼叫处理的根本过程：①用户呼出阶段、②数字接收及分析阶段、③通话建立阶段、④通话阶段、⑤呼叫释放阶段6、长途二级网：一级交换中心、二级交换中心一级交换中心：DC1为省长途交换中心，其功能主要是汇接所在省的省际长途来、去话务和所在本地网的长途终端话务。
二级交换中心：DC2是本地网的长途交换中心，其主要职能为汇接所在本地网的长途终端话务。
7、信令的分类：⑴按信令的传送区域划分：①用户线信令、②局间信令⑵按信令信道与语音信道的关系划分：①随路信令、②公共信令⑶按信令的功能划分：①线路信令、②记发器信令⑷按信令的传送方向划分：①前向信令、②后向信令8、No.7信令系统的根本功能：①传送网的局间信令②传送电路交换数据网的局间信令③传送综合业务数字网的局间信令④在各种运行、管理和维护中心传递有关信息⑤在业务交换点和业务控制点之间传送各种控制信息，支持各种类型的智能业务⑥传送移动通信网中与用户移动有关的各种控制信息9、与OSI模型对应的No.7信令系统构造：⑴消息传递局部：功能是在信令网中提供可靠的信令消息传递⑵用户局部：规定了有关呼叫的建立和释放的信令程序及实现这些程序的消息和消息编码，并能支持局部用户补充业务⑶信令连接控制局部：SCCP提供的较强的路由和寻址功能，叠加在MTP上，与MTP中的第3级共同完成OSI的网络层的功能⑷事物处理能力应用局部：在无连接环境下提供的一种方法，以供智能网应用、移动应用局部和操作维护应用局部在一个节点调用另一个节点的程序⑸综合业务数字网用户：提供综合业务数字网中的信令功能，以支持根本承载业务和附加承载业务⑹智能网应用局部：用来在智能网各功能实体间传递有关信息流，以便各功能实体协同完成智能业务⑺移动应用局部：功能是在全球移动通信系统中的移动交换，归属位置登记器，拜访位置登记器等功能实体之间交换与电路无关的数据和指令，从而支持移动用户漫游、频道切换和用户鉴权等网络功能⑻基站子系统应用局部：是基站控制器与移动交换中心之间的信令10、No.7信令网的根本组成部件为信令点〔SP〕、信令转接点〔STP〕和信令链路11、No.7信令网的工作方式：①直连工作方式、②准直连工作方式12、我国三级信令网的双备份可靠性措施①第1级HSTP采用两个平行的A，B平面，在每个平面内的各个HSTP网状相连，A平面和B平面中成对的HSTP对应相连②每个LSTP分别连接A，B平面内成对的HSTP。
摘要：本文主要分析了SIGTRAN技术中的M3UA协议和M2PA协议在信令网中的应用，阐述了这两种协议的主要特点、使用场合和存在的问题，并提出了IP信令网的组网方案。
关键字： SIGTRAN M3UA M2PA1.引言SIGTRAN是IETF为了实现信令在IP上承载提出的协议体系，从不同的应用情况出发，提出了多种适配层的协议，包括M3UA、M2PA、M2UA和SUA，而底层协议栈都是SCTP/IP，为高层信令提供校验、重传等服务，尽量减少底层IP网络对于高层信令的影响。
在移动领域，用的最多的是M3UA协议。
3GPP在R4版本提出了信令基于IP承载的方案，移动性管理协议MAP、智能网协议CAP以及呼叫相关的局间信令BICC都可以基于IP承载，3GPP的建议是基于M3UA/SCTP/IP进行承载。
在2G电路交换网路中，MAP、CAP、ISUP等协议都基于MTP3/MTP2/MTP1的承载方式，在实际组网时，这些信令是通过STP（信令转接点）组成的信令网络传送的，相应的信令点和信令转接点需要支持MTP协议。
在R4版本中，BICC协议取代了ISUP协议，MAP、CAP和BICC协议基于IP承载以后，是否需要一个STP组成的IP信令网以及信令网应采用SIGTRAN哪种协议成了一个焦点问题。
2.信令网的需求众所周知，在移动网络中，大部分的信令业务都是MAP和CAP信令，这两种呼叫无关的信令主要完成移动用户的位置更新、路由查询和智能网业务相关操作等。
从协议栈看，不论MAP和CAP采用TDM、ATM或IP承载，SCCP层都是必须的，也就是说MAP信令和CAP信令需要SCCP的GT寻址功能来实现路由查询。
在2G 网络中，信令网中STP的一个主要功能就是进行GT翻译和消息转发。
在3GPP R4网络中，基于SCCP层的寻址方式没有改变，STP的GT翻译和消息转发功能仍然是必须的，即仍然需要信令网进行MAP和CAP的承载和转发。

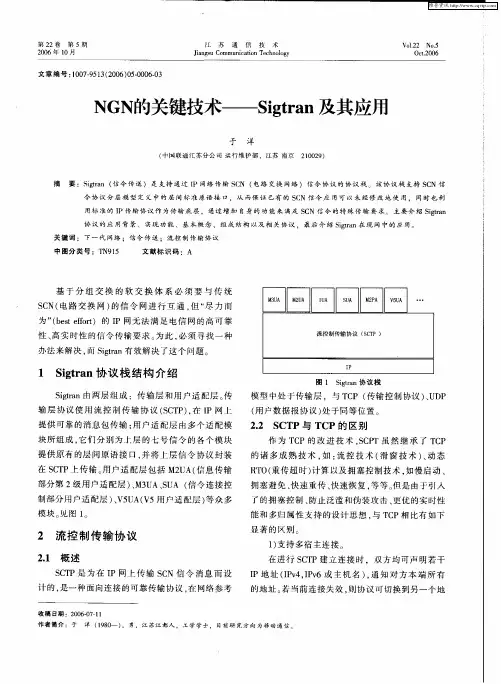

基于IP网的信令传输协议SIGTRAN
