CSFB完整信令步骤CSFB（Circuit Switched Fall Back）是一种LTE（Long Term Evolution）网络中基于电路切换的回退技术。

它允许LTE设备在不支持VoLTE（Voice over LTE）的情况下仍然能够进行语音通信。

CSFB通过建立一个2G/3G的电路连接，使用传统的GSM或CDMA网络进行通话。

下面是CSFB的完整信令步骤。

1. 手机注册：当手机首次进入LTE网络或从其他网络切换到LTE网络时，它需要注册到LTE网络。

手机会发送注册请求到LTE基站（eNodeB）。

3.MME处理：MME会验证用户的身份并检查是否支持VoLTE。

如果支持VoLTE，它会激活VoLTE，并按照VoLTE的信令流程进行呼叫。

如果不支持VoLTE，MME会触发CSFB过程。

4. 定位MSC/VLR：MME会向HLR/HSS（Home LocationRegister/Home Subscriber Server）查询用户所在的MSC/VLR（Mobile Switching Center/Visitor Location Register）。

这是为了找到需要进行语音呼叫的MSC/VLR。

5.请求电路切换：MME向MSC/VLR发送一个电路切换请求。

该请求包含在LTE网络中分配给用户的临时标识，以及MSC/VLR需要的任何其他信息。

6.MSC/VLR响应：MSC/VLR收到电路切换请求后，会根据请求中的信息执行一系列操作。

它将检查用户是否在MSC/VLR中注册，然后确定是否可以执行电路切换，以及用户应该连接到哪个电路网络。

7.电路网络请求：MSC/VLR向GSM或CDMA电路核心网络发送一个电路网络请求。

该请求包含用户的临时标识和所需的电路网络信息。

8.电路网络建立：电路核心网络接收到电路网络请求后，会根据请求中的信息建立电路连接。

这涉及到分配用户一个临时电路号码，并确保与呼叫目的地的网络进行通信。

CSFB常见信令流程CSFB测试流程。

(主叫,被叫)LTE网络连接建立时延回落时延GSM网络呼叫建立时延返回LTE网络时延主叫流程RRC ConnectionRequest>RRCConnection ReleaseRRC ConnectionRelease>CMServiceRequestCM ServiceRequest>Alertingchannelrelease>TAUAccept被叫流程Paging>RRCConnection ReleaseRRC ConnectionRelease>PagingResponsePagingResponse>Alertingchannelrelease>TAUAccept 在统计信令面时延时可采用以上得信令进行区分测试软件界面CSFB信令主叫: UE发起CSFB 请求,4G侧响应回落2G 在2G发起CM Service Request被叫: LTE将来自MSC得寻呼转给UE,被叫4G回落,在2G响应Paging ResponseCSFB 被叫连接态时,4G侧用CS Service Notification发起CSFB得响应CSFB被叫空闲态时,4G侧用paging 发起CSFB得响应被叫CSFB信令流程(连接态):被叫CSFB信令流程(空闲态):主叫CSFB信令流程:CSFB在不同无线环境下得差异跨LA: UE在2G发起CM Service Request或Paging response时需要事先做LAU同LA: UE在2G发起CM Service Request或Paging response不需要做LAU。

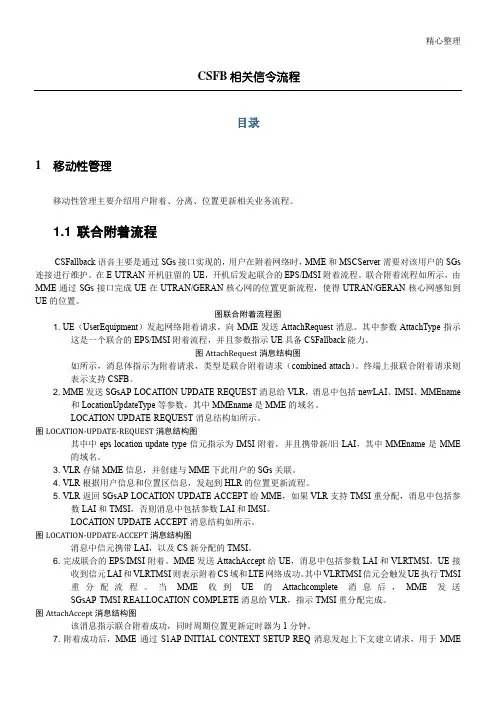

精心整理CSFB 相关信令流程目录1 移动性管理SGs 由MME UE 1. 指示2. 图是MME3.4.5. 数LAI 和TMSI ，否则消息中包括参数LAI 和IMSI 。

L OCATION-UPDATE-ACCEPT 消息结构如所示。

图LOCATION-UPDATE-ACCEPT 消息结构图消息中信元携带LAI ，以及CS 新分配的TMSI 。

6. 完成联合的EPS/IMSI 附着。

MME 发送AttachAccept 给UE ，消息中包括参数LAI 和VLRTMSI 。

UE 接收到信元LAI 和VLRTMSI 则表示附着CS 域和LTE 网络成功。

其中VLRTMSI 信元会触发UE 执行TMSI 重分配流程。

当MME 收到UE 的Attachcomplete 消息后，MME 发送SGsAP-TMSI-REALLOCA TION-COMPLETE 消息给VLR ，指示TMSI 重分配完成。

图AttachAccept 消息结构图该消息指示联合附着成功，同时周期位置更新定时器为1分钟。

7. 附着成功后，MME 通过S1AP-INITIAL-CONTEXT-SETUP-REQ 消息发起上下文建立请求，用于MME向eNodeB请求在无线侧建立资源，同时请求UE返回相关能力集。

UE则通过S1AP-SPU-UE-CAPABILITY-INFO-INDICATION消息返回UE相关的能力。

如所示，其中uERadioCapability信元指示UE是否具备PSHandover能力，具体可以参见24008协议。

图UE-CAPABILITY-INFO-INDICATION消息结构图1.2 分离流程分离流程可以分为由UE发起分离、MME发起的分离和HSS发起的分离。

无论哪一方发起的分离流程，MSC的处理是相同的。

UE可能被显式或隐式分离：∙显式分离：网络侧或UE主动请求分离，同时发起一方会主动通知另一方。

∙隐式分离：网络侧分离UE，并不通知UE。

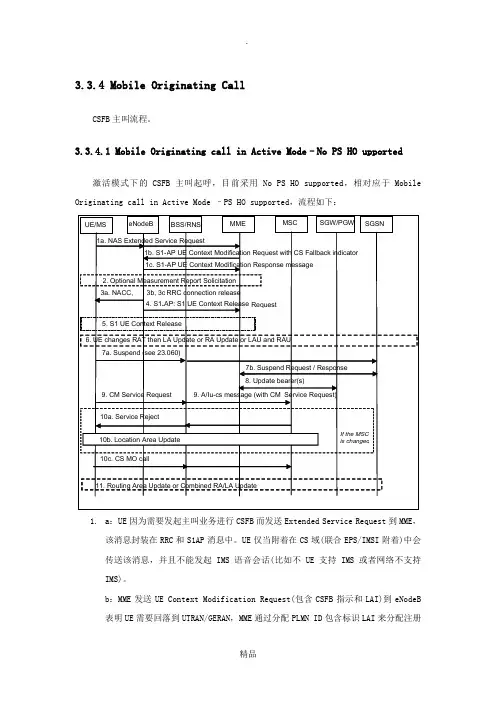

3.3.4 Mobile Originating CallCSFB主叫流程。

3.3.4.1 Mobile Originating call in Active Mode–No PS HO upported激活模式下的CSFB主叫起呼，目前采用No PS HO supported，相对应于Mobile Originating call in Active Mode –PS HO supported，流程如下：1.a：UE因为需要发起主叫业务进行CSFB而发送Extended Service Request到MME，该消息封装在RRC和S1AP消息中。

UE仅当附着在CS域(联合EPS/IMSI附着)中会传送该消息，并且不能发起IMS语音会话(比如不UE支持IMS或者网络不支持IMS)。

b：MME发送UE Context Modification Request(包含CSFB指示和LAI)到eNodeB 表明UE需要回落到UTRAN/GERAN，MME通过分配PLMN ID包含标识LAI来分配注册的CS域网络。

如果MME觉得CSFB有必要优先处理，则在发到eNodeB的消息中将设置优先级参数比如CSFB High Priority。

c：eNodeB响应上下文修改，发送Context Modification Response消息。

2.eNodeB可选性请求UE发送测量报告来决定回落的目标GERAN/UTRAN。

网络只会执行3a、3b、3c中的一个。

3.a：如果UE和网络支持异系统切换 CCO(cell change order)到GERAN，并且目标小区是GERAN：eNodeB可以通过发送RRC消息给UE触发异系统间小区改变命令（NACC可选）到GERAN 的相邻小区。

异系统间小区改变命令可能包含CSFB指示符给UE小区更换命令表明是CSFB触发的。

如果异系统间小区改变(inter-RAT cell change order)命令包含CSFB指示符，并且UE无法建立连接到目标RAT，则UE认为CSFB已经失败。

CSFB信令流程全解CSFB（Circuit Switched Fallback）是指LTE（Long Term Evolution）网络下，当用户在LTE网络中进行通话时，若信号不稳定无法进行高质量的语音通话时，会自动切换到3G（第三代移动通信技术）网络进行通话。

1. LTE RRC Connection Re-configuration：当用户在LTE网络中发起通话时，LTE基站会发送一个RRC（Radio Resource Control）连接重配置消息给用户设备（UE），通知UE将通信从LTE网络切换到3G网络，并提供所需要的配置信息。

3. IMS根据SIP Invite消息中的信息，生成一个Session Initiation Protocol（SIP）消息，并发送给被叫用户的UE。

4.被叫用户的UE在收到SIP消息后，开始建立与IMS之间的语音通话链路。

5. IMS在建立语音通话链路后，将Session Description Protocol （SDP）消息通过SIP消息返回给被叫用户的UE，用于建立和配置语音通话链路。

6.被叫用户的UE根据SDP消息的配置信息，建立与IMS之间的语音通话链路。

7.语音通话链路建立完成后，被叫用户的UE和IMS之间进行语音通话。

8. 当用户结束通话时，UE会发送一个SIP Bye消息给IMS，通知IMS结束通话。

9. IMS根据SIP Bye消息回复一个SIP 200 OK消息给UE，表示通话结束。

10.UE根据SIP200OK消息的回复，结束与IMS之间的语音通话链路。

11.结束语音通话后，UE会重新建立与LTERRC之间的连接。

需要注意的是，CSFB信令流程中涉及到的消息协议主要包括RRC、SIP和SDP，这些协议用于在各个网络实体之间传递通话需要的信息和配置。

此外，CSFB信令流程的目的是实现从LTE网络到3G网络的切换，以进行语音通话。

在整个流程中，LTE基站和IMS起到了重要的作用，分别负责切换通信网络和建立语音通话链路。

LTE语音CSFB信令流程LTE语音的CSFB (Circuit Switched Fallback) 是一种在LTE网络中支持语音通话的解决方案。

在LTE中，语音通话使用VoLTE (Voiceover LTE) 技术，但是当用户设备不支持VoLTE时，就需要使用CSFB来切换到2G/3G网络进行语音通话。

下面是一个简要的LTE语音CSFB信令流程的说明：1.初始连接：- 用户设备 (UE) 进行初始连接请求到eNodeB (eNB)。

- eNB通过E-RAB (EUTRAN Radio Access Bearer)建立连接。

2.CSFB流程触发：-UE检测到VoLTE不可用或不支持时，发起CSFB请求。

-UE向eNB发送CSFB请求。

- eNB收到CSFB请求后，通过S1-MME接口发送CSFB请求给MME (Mobility Management Entity)。

3.MME处理：-MME收到CSFB请求后，决定将UE切换到2G/3G网络进行语音通话。

- MME发送UE Context Release请求给eNB。

- MME通过S11接口触发Serving GW (SGW) 和 PDN GW (PGW)的相关操作，释放UE的E-RAB，并通知2G/3G核心网。

4.切换到2G/3G网络：- eNB向UE发送Detach请求，要求UE切换到2G/3G网络。

- UE收到Detach请求后，执行切换到2G/3G网络的相关操作。

5.2G/3G网络处理：-UE连接到2G/3G网络。

-2G/3G核心网为UE分配临时标识。

- 2G/3G网络中的MSC (Mobile Switching Center) 发送位置更新请求给HLR (Home Location Register)，用于更新UE的位置信息。

6.语音通话：- 在2G/3G网络中，UE使用Circuit Switch (CS) 技术进行语音通话。

-语音通话完成后，UE可以选择继续使用2G/3G网络，或者再次切换回LTE网络。

CSFB信令中文流程概述CSFB（Circuit Switched Fallback）是一种LTE（Long Term Evolution）网络中用于支持VoLTE（Voice over LTE）业务的解决方案。

在LTE网络中，数据传输采用IP（Internet Protocol）方式，而传统的语音通信则采用了基于电路的方式。

为了在LTE网络中实现语音通信，CSFB技术将用户从LTE网络切换到2G或3G网络。

本文档将详细介绍CSFB信令中文流程，包括初始触发、信令交换和切换流程。

初始触发在LTE网络中，当用户发起语音通话时，需要触发CSFB过程。

CSFB的触发可以由多种因素引起，如用户发起语音通话、请求短信服务等。

CSFB的初始触发过程如下：1.用户通过手机拨号或选择短信服务发起通话或请求。

2.LTE终端向MME（Mobility Management Entity）发送“初始语音呼叫请求”。

3.MME收到请求后，判断是否需要使用CSFB进行语音通信。

4.如果需要使用CSFB，MME向终端发送“初始语音呼叫请求CSFB触发”。

5.终端接收到该请求后，执行切换准备工作。

信令交换在CSFB过程中，信令交换是非常重要的环节。

主要包括与LTE网络中的MME、S-GW（Serving Gateway）和eNodeB （evolved NodeB）进行的信令交换。

CSFB的信令交换过程如下：1.终端向MME发送“切换准备”消息，通知MME准备进行切换。

2.MME收到消息后，在HSS（Home SubscriberServer）中查找用户所属的2G或3G网络信息，并选择合适的MSC（Mobile Switching Center）和VLR（VisitorLocation Register）与终端进行切换。

3.MME向找到的MSC发送“切换准备”消息。

4.MSC收到消息后，开始准备切换到2G或3G网络。

5.MSC向MME发送“切换准备就绪”消息，表示已准备好切换。

一CSFB主叫流程详解1.1 总体流程CSFB主叫信令流程如下：1.UE发起CS Fallback语音业务请求。

2.MME发送S1-AP UE CONTEXT MODIFICATION REQUEST消息给eNodeB，包含CS Fallback Indicator。

该消息指示eNodeB，UE因CS Fallback业务需要回落到UTRAN/GERAN。

3.eNodeB要求UE开始异系统的小区测量，并获得UE上报的测量报告，确定重定向的目标系统小区。

然后向UE发送目标系统具体的无线配置信息，并释放连接。

4.UE接入目标系统小区，发起CS域的业务请求CM SERVICE REQUEST。

5.如果目标系统小区归属的MSC与UE附着EPS网络时登记的MSC不同，则该MSC收到UE的业务请求时，由于没有该UE的信息，可以采取隐式位置更新流程，接受用户请求。

如果MSC不支持隐式位置更新，且MSC没有用户数据（即服务MSC与EPS/IMSI登记的MSC不同），则拒绝该用户的业务请求。

如果MSC拒绝用户的业务请求会导致UE发起一个CS域位置更新流程。

6.CS域语音呼叫建立流程。

1.2 解码主要信令点主要的信令点描述如下：1. LTE网络：ExtendedServiceRequest，携带service-type：mobile-originating-CS-fallback，对应Event List中CSFBServiceRequest；2. LTE网络：RRCConnectionRelease，携带配置的GERAN相邻频点组起始频点和GERAN BCCH相邻频点信息，对应Event List中InterRATRedirectionReq；3. GSM网络：CM Service Request，携带业务类别及TMSI信息，对应Event List 中InterRATRedirectionSuc；4. GSM网络：Alerting，表示核心网给主叫回振铃音，被叫已接通，对应Event List中CSFBServiceSuc；（另通过Setup消息可以查看被叫号码）5. GSM网络：Channel Release，对应Event List中目前版本显示有误（GSMCallDropped）；（另用户主动挂机对应Disconnect消息，方向为UL，Channel Release消息为网络侧下发，DL）6. LTE网络：TrackingAreaUpdateAccept，携带TAU类别（combined-TA）、TAL对应的GSM侧LAC信息，对应Event List中TAUpdateSuc。

CSFB信令流程CSFB（Circuit Switched Fallback）是一种LTE网络中用于支持语音通信的技术。

在LTE网络中，语音通信通常采用VoLTE（Voice over LTE）技术，但在一些特殊情况下，比如用户设备不支持VoLTE或者用户位置处于LTE网络覆盖边缘区域，就需要使用CSFB来实现语音通信。

1.UE发起语音呼叫：用户设备通过基站扫描的方式检测到附近的LTE 和2G/3G网络，选择最适合的网络进行语音服务。

如果用户设备支持VoLTE，会尝试使用LTE网络进行语音通信，否则会使用2G/3G网络。

用户设备向基站发送语音呼叫请求。

2. 基站发送RRCEstablishmentRequest：基站接收到用户设备的呼叫请求后，会根据设置的策略判断是否需要使用CSFB。

如果需要使用CSFB，基站向MME（Mobility Management Entity）发送RRCEstablishmentRequest消息，请求切换到2G/3G网络。

3. MME发送InitialContextSetupRequest：MME接收到基站的请求后，会向MSC（Mobile Switching Centre）发送InitialContextSetupRequest消息，请求建立2G/3G网络上的初始语音通话上下文。

4. MSC发送Paging消息：MSC接收到MME的请求后，会发送Paging 消息给用户所在2G/3G网络的基站，通知UE进行寻呼。

5. 基站发送RRCConnectionRequest：用户设备接收到寻呼消息后，会向基站发送RRCConnectionRequest消息，请求建立2G/3G网络上的RRC连接。

6. 基站发送RRCConnectionSetup：基站接收到用户设备的RRCConnectionRequest消息后，会发送RRCConnectionSetup消息，建立2G/3G网络上的RRC连接。

CSFB信令流程介绍CSFB（Circuit Switched Fallback）是一种LTE网络中用于支持GSM/UMTS（2G/3G）文字和语音业务的信令流程。

它允许LTE用户在LTE覆盖范围之外，通过2G/3G网络进行通信。

本文将详细介绍CSFB信令流程。

1.基站选择：当LTE用户处于LTE覆盖范围之外时，需要找到最合适的2G/3G基站进行服务。

这一过程称为基站选择。

LTE设备通过扫描查找可用的2G/3G频率，并检测到2G/3G小区的信息。

2.寻呼消息：一旦找到合适的2G/3G基站，LTE设备将发送寻呼消息给2G/3G网络。

该消息包含着LTE用户的特定标识信息，如国际移动用户标识（IMSI）。

3.2G/3G寻呼过程：2G/3G基站将接收到的寻呼消息转发给2G/3G核心网络（MSC/VLR）。

MSC/VLR会查找相应的用户，并发送RRC连接请求消息给2G/3G基站。

4.2G/3G建立RRC连接：2G/3G基站发送RRC连接请求消息给LTE设备，要求建立RRC连接。

如果LTE设备接受请求，将发送RRC连接请求确认消息给2G/3G基站。

然后，RRC连接建立。

5.启动CSFB过程：一旦RRC连接建立，2G/3G基站通知MME（移动管理实体）启动CSFB过程。

MME将发送切换请求给eNodeB（LTE基站），要求eNodeB将通信切换到2G/3G网络。

6.LTE基站切换：当eNodeB收到切换请求后，它将发送切换相关的消息给LTE设备，以通知设备切换到2G/3G网络。

在这个过程中，LTE设备仍然保持与eNodeB的RRC连接。

7.LTE设备切换确认：LTE设备接收到切换消息后，将发送切换确认消息给eNodeB，并按照指示切换到2G/3G网络。

eNodeB会向设备发送RRC连接释放消息，以结束与设备的LTE连接。

8.移动核心网络切换：一旦LTE设备切换到2G/3G网络，MME向MSC/VLR发送移动核心网络切换请求消息。

CSFB被叫呼叫接通率、CSFB被叫回落成功率、CSFB被叫接通平均时延CSFB被叫呼叫接通率指标含义：UE收到LTE寻呼后，回落到2/3G网络上发起呼叫，MSC向BSC/RNC发出Altering 消息，统计为CSFB被叫接通。

统计时间段内，累加CSFB被叫接通次数除以CSFB SGs寻呼请求次数为CSFB被叫接通率；指标公式：CSFB被叫呼叫接通率%= CSFB被叫接通次数/CSFB SGs寻呼请求次数×100%；呼叫流程解释：CSFB SGs寻呼请求次数：MME收到VLR发送的Paging Request消息（消息1），并且消息中的“Service indicator IE”值为“CS call indicator”；CSFB被叫接通次数：MSC向BSC/RNC发出Altering消息（消息8）；CSFB被叫回落成功率指标含义：UE收到LTE寻呼后，在2/3G网络中发起呼叫，A/Iu接口上MSC收到Paging Response 或Location Update Request消息（含“CSMT”标识，参考3GPP 23.272），统计为CSFB被叫回落成功。

统计时间段内，累加CSFB被叫回落成功次数除以CSFB SGs寻呼请求次数为CSFB 被叫回落成功率；指标公式：CSFB被叫回落成功率%= CSFB被叫回落成功次数/CSFB SGs寻呼请求次数×100%；呼叫流程解释：CSFB SGs寻呼请求次数：MME在SGs接口上收到MSC发送的Paging Request消息，并且消息中的“Service indicator IE”值为“CS call indicator”；（消息1）CSFB被叫回落成功次数：A/Iu接口上MSC收到Paging Response（消息7）或Location Update Request消息（含“CSMT”标识，参考3GPP 23.272）；CSFB被叫接通平均时延指标含义：从SGs接口上VLR发出Paging Request消息，到UE在2/3G网络上呼叫建立成功，MSC向BSC/RNC发出Altering消息，之间的时长为“CSFB被叫接通时延”。

正常信令流程：
1、CSFB业务发起
图1
图2
UE向eNodeB发起ExtendServiceRequest，此时说明开始发起CSFB业务。

点击ExtendServiceRequest信令详情也可以看到此时服务类型是
service-type:mobile-originating-cs-fallback即手机主叫CSFB（如图2红框所示）
小知识
请求消息一般为0000,0001,0010分别代表主叫、被叫、紧急事件。

同时一般MO：service type value为0000、0010
MT：service type value为0001
2、LTE重定向
如果CSFB业务可以正常进行，那么eNodeB会向UE发从RRCConnectionRelese 信令，此时将进行LTE向WCDMA的重定向。

双击此条信令，在msg中给定要重定向的频点，进行测量，如果符合重定向的条件，上报测量报告，实行重定向。

UE重定向至WCDMA网络，频点为10713。

小知识
一般而言在CSFB过程中，Extend Service Request之后就是LTE的RRC Connection Release，但是在UE从idle状态有业务的时候，就会发生RRC Connection Request和RRC Connection Reconfiguration Complete，来进行鉴权处理。

3、重定向WCDMA后正常语音业务
UE重定向至WCDMA后能够正常呼叫流程进行，而Extend Service Request至Active Set Update信令之间的间隔即为此次CSFB业务时延。

4、通话结束后返回LTE网络。

简述csfb信令流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!CSFB（Circuit Switched Fallback，电路域回落）是一种在LTE网络中实现语音通话的技术。

LTE及CSFB信令流程LTE（Long Term Evolution）是一种高速无线宽带网络技术，旨在提供更快的数据传输速度和更低的延迟。

CSFB（Circuit Switched Fallback）是一种LTE网络中用于支持2G/3G语音通话的回退机制。

以下是LTE和CSFB的信令流程的详细说明。

一、LTE信令流程：1. 初始接入（Initial Access）：当用户设备（UE）在LTE网络覆盖范围内时，它将尝试与基站（eNodeB）建立初始连接。

UE通过在特定频段上发送随机接入前导码以及支持的LTE频带信息等来请求接入。

2. 随机接入（Random Access）：如果eNodeB接收到了UE的初始接入请求，它将发送一个接入确认信号给UE。

UE收到确认信号后，将在随机接入信道（Random Access Channel）上发送包含身份信息的接入请求。

eNodeB将对接收到的接入请求进行验证，并回复一个接入确认。

3. 建立连接（Connection Setup）：一旦随机接入过程成功完成，eNodeB将分配一个临时的无线资源给UE，以便建立连接。

UE将与eNodeB进行安全验证，并分别协商上行和下行链路传输参数。

在此过程中，eNodeB将为UE建立一个专用的数据链路，即无线资源分配（RRC Connection Setup）。

4. RRC连接重配、释放和重建（RRC Connection Reconfiguration, Release and Reestablishment）：一旦UE和eNodeB建立了RRC连接，UE和网络之间的数据交换就可以开始。

在通信过程中，有可能需要对RRC连接进行重配、释放或重建，以便在网络覆盖变化或其他原因下保持连接的稳定性和可靠性。

5. 数据传输和双工模式选择（Data Transfer and Duplex Mode Selection）：在RRC连接建立后，UE和eNodeB之间可以进行数据传输。

精心整理CSFB 相关信令流程目录1 移动性管理SGs 由MME UE 1. 指示2. 图是MME3.4.5. 数LAI 和TMSI ，否则消息中包括参数LAI 和IMSI 。

L OCATION-UPDATE-ACCEPT 消息结构如所示。

图LOCATION-UPDATE-ACCEPT 消息结构图消息中信元携带LAI ，以及CS 新分配的TMSI 。

6. 完成联合的EPS/IMSI 附着。

MME 发送AttachAccept 给UE ，消息中包括参数LAI 和VLRTMSI 。

UE 接收到信元LAI 和VLRTMSI 则表示附着CS 域和LTE 网络成功。

其中VLRTMSI 信元会触发UE 执行TMSI 重分配流程。

当MME 收到UE 的Attachcomplete 消息后，MME 发送SGsAP-TMSI-REALLOCA TION-COMPLETE 消息给VLR ，指示TMSI 重分配完成。

图AttachAccept 消息结构图该消息指示联合附着成功，同时周期位置更新定时器为1分钟。

7. 附着成功后，MME 通过S1AP-INITIAL-CONTEXT-SETUP-REQ 消息发起上下文建立请求，用于MME向eNodeB请求在无线侧建立资源，同时请求UE返回相关能力集。

UE则通过S1AP-SPU-UE-CAPABILITY-INFO-INDICATION消息返回UE相关的能力。

如所示，其中uERadioCapability信元指示UE是否具备PSHandover能力，具体可以参见24008协议。

图UE-CAPABILITY-INFO-INDICATION消息结构图1.2 分离流程分离流程可以分为由UE发起分离、MME发起的分离和HSS发起的分离。

无论哪一方发起的分离流程，MSC的处理是相同的。

UE可能被显式或隐式分离：∙显式分离：网络侧或UE主动请求分离，同时发起一方会主动通知另一方。

∙隐式分离：网络侧分离UE，并不通知UE。
