东 南 大 学 考 试 卷（ A 卷）课程名称 现代光学基础 考试学期 12-13-2 得分 适用专业 考试形式 闭卷 考试时间长度 120分钟一．选择和填空题(共18题，共36分，每题二分) 1．一个用折射率n=1.75的玻璃做成的凸透镜放入以下哪种介质中时, 其焦距最长 ( ) A. n=1.的空气 B. n=1.33的水 C. n=1.58的苯胺 D. n=1.45的油 2．如果你有如下四种透镜,你会选用哪二种以组成放大倍数尽量大的伽利略望远镜,以便现场观看体育比赛.( )和( ) A. 像方焦距=5厘米的凸透镜 B. 像方焦距=10厘米的凸透镜 C. 像方焦距=1厘米的凸透镜 D. 像方焦距= －1厘米的凹透镜 3．做实验时,如果想用一单色自然光获得圆偏振光，应选用以下哪二种器件.( ) 和（ ） A. 1/4波片 B. 偏振片 C. 1/8波片 D. 1/2波片 4．做夫琅和费圆孔衍射实验时,如果将圆孔的直径增加一倍,则爱里斑中心位置的光强将 ( ) A.为原来的二倍 B.为原来的四倍 C.为原来的八倍 D.为原来的十六倍 5．将波长为λ的单色光从空气垂直入射到折射率为n 的透明介质膜上，要使反射光得到加强，薄膜的厚度最少应为( ) A.λ/4n ； B.λ/2n ； C.λ/4； D.λ/2。
6. 一块衍射光栅总宽为3cm ，以波长为600nm 的光垂直照射，第二级主极大出现于衍射角为300处。
则光栅的总刻度线数为 （ ）A. 1.25×104B. 2.5×104C. 6.25×103D. 9.48×1037．某种透明媒质对于空气的临界角(指全反射)等于45°，光从空气射向此媒质时的布儒斯特角是 ( )A. 35.3°；B. 40.9°；C. 45°；D. 54.7°8．在杨氏双缝干涉实验中，若单色光源S到双缝S1和S2的距离相等，则观察屏上中央明条纹位于图中O处，现将光源S向下移动到示意图中的S’位置，则( )A. 中央明纹向上移动，且条纹间距增大；B. 中央明纹向上移动，且条纹间距不变；C. 中央明纹向下移动，且条纹间距增大；D. 中央明纹向下移动，且条纹间距不变。
机械设计基础试题及答案一、单项选择题（每题2分，共10分）1. 机械设计中，通常所说的“三面投影”指的是（）。
A. 正视图、侧视图、俯视图B. 正视图、侧视图、轴测图C. 正视图、侧视图、剖视图D. 正视图、侧视图、局部视图答案：A2. 在机械设计中，下列哪个因素不是影响材料疲劳强度的主要因素？（）A. 材料的表面粗糙度B. 材料的硬度C. 材料的韧性D. 材料的塑性答案：D3. 机械设计中，下列哪个选项不是齿轮传动的特点？（）A. 效率高B. 传动比准确C. 传动平稳D. 传动距离远答案：D4. 以下关于轴承的描述，哪项是不正确的？（）A. 轴承是用于减小摩擦的装置B. 轴承可以承受径向负荷C. 轴承可以承受轴向负荷D. 轴承可以承受任意方向的负荷答案：D5. 在机械设计中，下列哪个选项不是滚动轴承的类型？（）A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 滑动轴承答案：D二、多项选择题（每题3分，共15分）1. 机械设计中，下列哪些因素会影响零件的疲劳强度？（）A. 材料的表面粗糙度B. 零件的尺寸C. 零件的表面处理D. 零件的应力集中答案：A、C、D2. 机械设计中，下列哪些因素会影响齿轮的寿命？（）A. 齿轮的材料B. 齿轮的加工精度C. 齿轮的润滑条件D. 齿轮的安装误差答案：A、B、C、D3. 在机械设计中，下列哪些措施可以提高轴承的寿命？（）A. 选择适当的轴承类型B. 确保轴承的润滑C. 避免轴承的过载D. 定期更换轴承答案：A、B、C4. 机械设计中，下列哪些措施可以减少摩擦？（）A. 选择低摩擦系数的材料B. 增加接触面积C. 使用滚动摩擦代替滑动摩擦D. 增加润滑答案：A、C、D5. 机械设计中，下列哪些因素会影响联轴器的使用寿命？（）A. 联轴器的材料B. 联轴器的安装精度C. 联轴器的润滑D. 联轴器的工作环境答案：A、B、C、D三、填空题（每题2分，共20分）1. 机械设计中，常见的传动方式有____、____、____、____。
A卷一、简答与名词解释（每题 5 分，共70分）1. 简述机构与机器的异同及其相互关系答. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。
相互关系：机器一般由一个或若干个机构组合而成。
2. 简述“机械运动”的基本含义答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。
3. 机构中的运动副具有哪些必要条件？答. 三个条件：①两个构件；②直接接触；③相对运动。
4. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度。
平面自由构件的自由度为3。
5. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？答. 机构具有确定运动条件：自由度＝原动件数目。
原动件数目＜自由度，构件运动不确定；原动件数目＞自由度，机构无法运动甚至构件破坏。
6. 铰链四杆机构有哪几种基本型式？答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。
7. 何谓连杆机构的压力角、传动角？它们的大小对连杆机构的工作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最小传动角minγ发生在什么位置？答. 压力角α：机构输出构件（从动件）上作用力方向与力作用点速度方向所夹之锐角；传动角γ：压力角的余角。
α＋γ≡ 90 。
压力角（传动角）越小（越大），机构传力性能越好。
偏置曲柄滑块机构的最小传动角γmin 发生在曲柄与滑块移动导路垂直的位置8. 什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的工作有何影响？如何加以避免？答. 对于盘形凸轮，当外凸部分的理论轮廓曲率半径ρ与滚子半径r T相等时：ρ=r T，凸轮实际轮廓变尖（实际轮廓曲率半径ρ' =0）。
在机构运动过程中，该处轮廓易磨损变形，导致从动件运动规律失真。

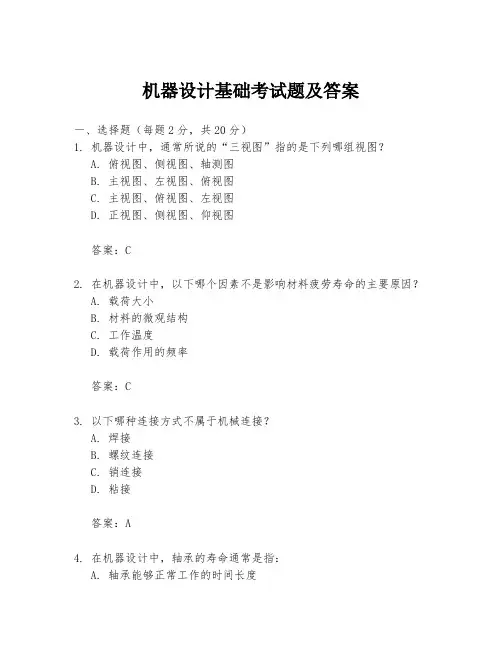

机器设计基础考试题及答案一、选择题（每题2分，共20分）1. 机器设计中，通常所说的“三视图”指的是下列哪组视图？A. 俯视图、侧视图、轴测图B. 主视图、左视图、俯视图C. 主视图、俯视图、左视图D. 正视图、侧视图、仰视图答案：C2. 在机器设计中，以下哪个因素不是影响材料疲劳寿命的主要原因？A. 载荷大小B. 材料的微观结构C. 工作温度D. 载荷作用的频率答案：C3. 以下哪种连接方式不属于机械连接？A. 焊接B. 螺纹连接C. 销连接D. 粘接答案：A4. 在机器设计中，轴承的寿命通常是指：A. 轴承能够正常工作的时间长度B. 轴承从开始使用到第一次出现故障的时间C. 轴承从开始使用到第一次大修的时间D. 轴承从开始使用到完全不能使用的时间答案：B5. 以下哪种机构不适用于实现远距离传动？A. 齿轮机构B. 带传动C. 链传动D. 螺旋传动答案：D6. 机器设计中，静平衡主要适用于哪种类型的回转件？A. 惯性大的回转件B. 工作速度高的回转件C. 只产生纯径向力的回转件D. 质量分布不均匀的回转件答案：C7. 在机器设计中，以下哪个参数不是齿轮设计时需要考虑的？A. 模数B. 齿数C. 齿宽D. 材料的弹性模量答案：D8. 以下哪种材料不适合用于制造承受高载荷的齿轮？A. 碳钢B. 合金钢C. 铸铁D. 铝合金答案：D9. 在机器设计中，以下哪个因素对联轴器的选型影响最大？A. 扭矩大小B. 工作环境的温度C. 轴的对中精度D. 轴的转速答案：C10. 在机器设计中，以下哪种润滑方式不属于边界润滑？A. 飞溅润滑B. 油浴润滑C. 滴油润滑D. 循环润滑答案：A二、填空题（每空2分，共20分）11. 机器设计中，通常将材料分为金属材料、________和________三大类。
答案：无机非金属材料、有机材料12. 机器的传动效率是指________与________的比值。
答案：有用功、输入功13. 机器设计中，为了提高轴的疲劳强度，常采用________和________的热处理方法。
机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。
在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。
1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。
机械设计基础考试题库及答案导言：机械设计基础是机械工程专业的核心课程之一。
为了帮助学生更好地掌握机械设计基础知识，本文将提供一份机械设计基础考试题库及答案。
这些题目涵盖了机械设计基础的各个方面，并按照合适的格式进行编排。
一、选择题1. 机械设计中的CAD是指什么？A. Computer-Aided DraftingB. Computer-Aided DesignC. Computer-Aided DeviceD. Computer-Assisted Discipline答案：B2. 下面哪个参数不属于机械设计中的尺寸参数？A. 直径B. 长度C. 速度D. 壁厚答案：C3. 在机械设计中，材料的强度指的是什么？A. 材料的刚度B. 材料的韧性C. 材料的抗变形能力D. 材料的电导率答案：C4. 机械设计中常用的传动方式不包括以下哪种？A. 齿轮传动B. 带传动C. 链传动D. 蜗杆传动答案：D5. 机械设计中的剪切应力是指什么？A. 外力对物体的拉伸作用B. 外力对物体的挤压作用C. 物体内部相对面的滑动作用D. 物体内部相对面的剥离作用答案：C二、填空题1. 在机械设计中，____是指设计物体承受的外部力和内部应力，以及物体在作动机构作用下运动时的速度、加速度、位移等。
答案：运动载荷2. 整体设计是以____为中心，设计具有一定功能的机械产品。
答案：系统3. 在机械设计中，____是指将连续对象分解为有限多个部分以进行分析的方法。
答案：离散化4. 在机械设计中，高强度螺栓的紧固力与其____成正比。
答案：预紧力5. 机械设计中常用的材料强度指标是____。
答案：屈服强度三、简答题1. 请简要介绍机械设计过程包括哪些基本步骤？答：机械设计过程包括问题确认、需求定义、方案设计、详图设计、制造、检验这几个基本步骤。
首先，需要明确设计问题并确认需要解决的需求。
然后，进行方案设计，确定设计的整体结构和关键部件。
《机械设计基础》试卷、答案及评分标准（doc 9页）东莞理工学院（本科）试卷（A 卷）2007 --2008学年第 一 学期《机械设计基础》试卷参考答案及评分标准一、是非题（共10分，每小题2分，对者在括号内打“√”，错者打“×”） 1、(×)对心曲柄滑块机构具有急回运动特性。
2、(√)一对渐开线斜齿轮传动在端面上相当于一对渐开线直齿轮传动。
3、(×)同一公称直径的粗牙螺纹较细牙螺纹自锁性能好。
4、(×)滚子链链节数应尽量取奇数。
5、(×)深沟球轴承只能承受纯径向载荷。
二、选择填空题（共10分，每空2分）1、齿轮传动中，若主动轮1和从动轮2的材料不同，工作时小齿轮和大齿轮的齿面接触应力为 C 。
A ．21H H σσ>； B ．21H H σσ<； C ．21H H σσ=。
2、自行车的前轴是 A 。
A ．心轴；B ．转轴；C ．传动轴。
3、键的剖面尺寸通常是根据D 按标准选择。
A. 传递转矩的大小；B. 传递功率的大小；C. 轮毂的长度；D. 轴的直径。
1、（10分）计算图2所示两个机构的自由度，并判断机构的运动确定性，如机构中存在复合铰链、局部自由度和虚约束，请在图上示出。
（a 、b 各5分）解：a) （指出复合铰链、局部自由度和虚约束各得0.5分）H L P P n F --=2319273-⨯-⨯=2= （计2.5分）机构自由度数等于原动件数，且大于零，故机构具有确定的相对运动。
（计1分）b) （指出局部自由度得和虚约束各得0.5分）H L P P n F --=2318263-⨯-⨯=1= （计3分）机构自由度数等于原动件数，且大于零，故机构具有确定的相对运动。
（计1分）2、（6分）在图3所示定轴轮系中，已知： ,151=z ,252=z ,152'=z,303=z ,15'3=z ,304=z ),(2'4右旋=z ，065=z ，025'=z 构件5’和6分别为渐开线标准直齿轮和直齿条，其模数m=4mm, 若n 1=500r/min, 求齿条6的线速度6v 的大小和方向。
2013年《机械原理》试题（A 卷）一、（14分）题图示平面机构，构件1为主动件，转向如图。
(1) 指出该机构中是否存在复合铰链、局部自由度和虚约束；(2) 求该机构的自由度，并写出具体计算过程；(3) 将机构中的高副化为低副，另行画出高副低代后的机构示意图； (4) 另行画出机构所含各杆组，并确定各杆组的级别和机构的级别。
二、（18分）题图示轮系，已知：11=z （右旋蜗杆），402=z ，202=′z ，162=′′z ，163=z ，184=z ，274=′z ，485=z ，605=′z ，506=z ，256=′z ，357=z ，r/min 12001=n （转向如图）。
试求H n 的大小和方向。
三、（18分）在题图示铰链四杆机构中，已知杆长a = 45mm ，b = 55mm ，c + d = 125mm 。
(1) 若要求其成为曲柄摇杆机构，试确定c 、d 长度的取值范围； (2) 该机构能否成为双摇杆机构或双曲柄机构？为什么？H四、（16分）题图示一转子由两个互相错开90°的均质偏心轮1、2组成，每一偏心轮的质量均为m ，偏心距均为r 。
拟在平衡平面A 、B 上半径为2r 处分别添加平衡质量A b m )(和B b m )(，使该转子达到动平衡。
试求平衡质量A b m )(、B b m )(的大小和相应的方位角A b )(θ、B b )(θ。
五、（22分）题图(a)为一机械系统的等效动力学模型。
已知稳定运转时期一个运动周期内等效阻力矩M r 的变化规律如图(b)所示，等效驱动力矩M d 为常数，等效转动惯量为J = 1kg ⋅m 2（为常数），等效构件的平均转速为n m = 1500r/min 。
试求： (1) 等效驱动力矩M d ；(2) 等效构件的速度波动系数δ 以及等效构件的最高转速n max 和最低转速n min ；(3) 若要求等效构件的许用速度波动系数为[δ ] = 0.01，试求安装在等效构件A 轴上飞轮的最小转动惯量J F 。
试卷一1. 轴与传动件轮毂配合的部分称为 __ 。
A.轴颈B.轴头C.轴肩 D .轴身2. 为了实现两根空间交错轴之间的传动，可以采用。
A.蜗杆传动B.斜齿圆柱齿轮传动C.直齿锥齿轮传动D.直齿圆柱齿轮传动4.对于工作中载荷平稳，不发生相对位移，转速稳定且对中性好的两轴宜选用。
A．刚性凸缘联轴器B．万向联轴器C．弹性套柱销联轴器D．齿式联轴器5. 当两个被联接件一厚一薄，厚工件不便加工通孔，且不宜经常装拆，常采用。
A. 螺栓联接B. 螺钉联接C. 双头螺栓联接D. 紧定螺钉联接6. 雷达天线采用的是机构。
A．曲柄摇杆机构 B.曲柄滑块机构 C.定块机构 D.双摇杆机构7. 能保持瞬时传动比恒定的传动是。
A. 摩擦轮传动B. 链传动C. 齿轮传动D. 带传动8. 构件是的单元。
A.制造B.运动C.传力9. 渐开线齿轮的齿廓曲线形状取决于。
A.分度圆B.齿顶圆C.齿根圆D.基圆10. 常用于锥形轴端的键联接类型是。
A、普通平键B、导向平键C、半圆键11、___________不属于原动机。
A、电动机B、内燃机C、减速器D、气压缸和液压缸12、关于合力与分力，下列说法正确的是。
A、合力的大小一定大于每个分力的大小B、合力的大小至少大于其中的一个分力C、合力的大小可以比两个分力都大，也可以比两个分力都小D、合力不可能与其中的一个分力相等13、下列构件是二力杆的是ADB CFEA 、AB杆B 、CD杆 C、EF杆 D、都是14、一对正常齿标准直齿圆柱齿轮传动，m=4mm，z1=22，z2=80，标准中心距a 为。
A．408mm B .204mm C .102mm D.306mm15、材料抵抗破坏的能力称为。
A 、强度B、硬度C、刚度D、稳定性二、简答题（10分）联轴器和离合器的功用是什么？二者有什么区别？三、一等直杆受力如图所示，试求出指定截面轴力，并作轴力图。
（写出计算过程）。
（12分）四、如图所示的空间定轴轮系中，己知Z1=20，Z2=30，Z2＇=20，Z3=40，Z3＇=2（右旋），Z4=60，n1=1440r/min，转向如图所示。
