东南大学工业工程系机械设计基础(上)考试选择填空题

机械设计基础考试题库及答案（选择填空题）机械设计基础考试试题库（选择题）一、选择题（本大题共小题，每小题分，共分）在每小题列出的四个备选项中只有一个就是符合题目要求的,请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1. 机器中各运动单元称为（D ）A 、零件B 、部件C 、机构D 、构件2. 在平面机构中，每增加一个低副将引入（C ）A 、0个约束B 、1个约束C 、2个约束D 、3个约束3. 当机构中主动件数目（B ）机构自由度数目时，该机构具有确定的相对运动。

A 、小于B 、等于C 、大于D 、大于或等于4. 曲柄摇杆机构处于死点位置时，角度等于零度的就是（B ）A 、压力角B 、传动角C 、极位夹角D 、摆角5. 皎链四杆机构中，若最短杆与最长杆长度之与小于其余两杆长度之与，则为了获得曲柄摇杆机构，其机架应取（B ）A 、最短杆B 、最短杆的相邻杆C 、最短杆的相对杆D 、任何一杆6. 在曲柄滑块机构中，若取曲柄为机架时，则可获得（A ）A 、曲柄转动导杆机构B 、曲柄摆动导杆机构C 、摆动导杆滑块机构D 、移动导杆机构7. 凸轮机构的从动件选用等速运动规律时，其从动件的运动（A ）A 、将产生刚性冲击B 、将产生柔性冲击C 、没有冲击D ＞既有刚性冲击乂有柔性冲击8. 在设计直动平底从动件盘形凸轮机构时，若出现运动失真现象，则应（B ）A 、减小凸轮基圆半径C 、减小平底宽度D 9. 能满足超越要求的机构就是 A 、外啮合棘轮机构 B C 、外啮合槽轮机构 D 10. 槽轮机构所实现的运动变换就是（C ）A 、变等速连续转动为不等速连续转动B 、变等速连续转动为移动C 、变等速连续转动为间歇转动D 、变等速连续转动为摆动 11. 安装飞轮不能达到调节机械非周期性速度波动目的的原因就是（C ） B 、增大凸轮基圆半径、增加平底宽度（B ）、内啮合棘轮机构、内啮合槽轮机构A、飞轮的作用只就是“吸收”能量B、飞轮的作用只就是“释放”能量C、它既不能创造出能量，也不能消耗能量飞轮的作用只就是“吸收”与“释放”能量。

机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（B）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（D）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（B）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（D）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

《机械设计基础》期末考试试题一一、填空题(每空1分 ,共30分)1、构件是机器的______单元体；零件是机器的______单元体 ,分为______零件和_______零件；部件是机器的_______单元体。

2、运动副是使两构件________ ,同时又具有_________的一种联接。

平面运动副可分为________和_______。

3、机构处于压力角α=_________时的位置 ,称机构的死点位置。

曲柄摇杆机构 ,当曲柄为原动件时 ,机构______死点位置 ,而当摇杆为原动件时 ,机构______死点位置。

4、绘制凸轮轮廓曲线 ,需已知__________、___________和凸轮的转向。

5、为保证带传动的工作能力 ,一般规定小带轮的包角α≥__________。

6、渐开线标准直齿圆柱齿轮正确啮合的条件为______和______分别相等。

7．斜齿圆柱齿轮的重合度______直齿圆柱齿轮的重合度 ,所以斜齿轮传动______ ,承载能力______ ,可用于____________的场合。

8.机械静联接又可以分为______联接和______联接 ,其中键联接、螺纹联接、销联接属于_________。

9.螺纹联接防松的目的是防止___________________________ ,按工作原理的不同有三种防松方式：_________、_________、_________。

10.按轴的承载情况不同 ,可以分为转轴、________、_________。

二、判断题(每题1分 ,共10分)1、所有构件一定都是由两个以上零件组成的。

（ ）2、铰链四杆机构中 ,传动角γ越大 ,机构传力性能越高。

（ ）3、凸轮机构中 ,从动件按等速运动规律运动时引起刚性冲击。

（ ）4、V 带型号中 ,截面尺寸最小的是Z 型。

（ ）5、定轴轮系的传动比等于始末两端齿轮齿数之反比。

（ ）6、在直齿圆柱齿轮传动中 ,忽略齿面的摩擦力 ,则轮齿间受有圆周力、径向力和轴向力三个力作用。

机械设计基础考试题库及答案导言：机械设计基础是机械工程专业的核心课程之一。

为了帮助学生更好地掌握机械设计基础知识，本文将提供一份机械设计基础考试题库及答案。

这些题目涵盖了机械设计基础的各个方面，并按照合适的格式进行编排。

一、选择题1. 机械设计中的CAD是指什么？A. Computer-Aided DraftingB. Computer-Aided DesignC. Computer-Aided DeviceD. Computer-Assisted Discipline答案：B2. 下面哪个参数不属于机械设计中的尺寸参数？A. 直径B. 长度C. 速度D. 壁厚答案：C3. 在机械设计中，材料的强度指的是什么？A. 材料的刚度B. 材料的韧性C. 材料的抗变形能力D. 材料的电导率答案：C4. 机械设计中常用的传动方式不包括以下哪种？A. 齿轮传动B. 带传动C. 链传动D. 蜗杆传动答案：D5. 机械设计中的剪切应力是指什么？A. 外力对物体的拉伸作用B. 外力对物体的挤压作用C. 物体内部相对面的滑动作用D. 物体内部相对面的剥离作用答案：C二、填空题1. 在机械设计中，____是指设计物体承受的外部力和内部应力，以及物体在作动机构作用下运动时的速度、加速度、位移等。

答案：运动载荷2. 整体设计是以____为中心，设计具有一定功能的机械产品。

答案：系统3. 在机械设计中，____是指将连续对象分解为有限多个部分以进行分析的方法。

答案：离散化4. 在机械设计中，高强度螺栓的紧固力与其____成正比。

答案：预紧力5. 机械设计中常用的材料强度指标是____。

答案：屈服强度三、简答题1. 请简要介绍机械设计过程包括哪些基本步骤？答：机械设计过程包括问题确认、需求定义、方案设计、详图设计、制造、检验这几个基本步骤。

首先，需要明确设计问题并确认需要解决的需求。

然后，进行方案设计，确定设计的整体结构和关键部件。

机械设计基础考试试题库（选择题）一、选择题（本大题共小题，每小题分，共分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．机器中各运动单元称为（D）A、零件B、部件C、机构D、构件2．在平面机构中，每增加一个低副将引入（C）A、0个约束B、1个约束C、2个约束D、3个约束3．当机构中主动件数目（B）机构自由度数目时，该机构具有确定的相对运动。

A、小于B、等于C、大于D、大于或等于4．曲柄摇杆机构处于死点位置时，角度等于零度的是（B）A、压力角B、传动角C、极位夹角D、摆角5．铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取（B）A、最短杆B、最短杆的相邻杆C、最短杆的相对杆D、任何一杆6．在曲柄滑块机构中，若取曲柄为机架时，则可获得（A）A、曲柄转动导杆机构B、曲柄摆动导杆机构C、摆动导杆滑块机构D、移动导杆机构7．凸轮机构的从动件选用等速运动规律时，其从动件的运动（A）A、将产生刚性冲击B、将产生柔性冲击C、没有冲击D、既有刚性冲击又有柔性冲击8．在设计直动平底从动件盘形凸轮机构时，若出现运动失真现象，则应（B）A、减小凸轮基圆半径B、增大凸轮基圆半径C、减小平底宽度D、增加平底宽度9．能满足超越要求的机构是（B）A、外啮合棘轮机构B、内啮合棘轮机构C、外啮合槽轮机构D、内啮合槽轮机构10．槽轮机构所实现的运动变换是（C）A、变等速连续转动为不等速连续转动B、变等速连续转动为移动C、变等速连续转动为间歇转动D、变等速连续转动为摆动11．安装飞轮不能达到调节机械非周期性速度波动目的的原因是（C）A、飞轮的作用只是“吸收”能量B、飞轮的作用只是“释放”能量C、它既不能创造出能量，也不能消耗能量D、飞轮的作用只是“吸收”和“释放”能量。

12．回转件静平衡条件是分布在回转件上的各个偏心质量的（A）A、离心惯性力合力为零B、离心惯性力的合力矩为零C、离心惯性力合力及合力矩均为零D．离心惯性力的合力及合力矩均不为零13．当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，宜采用（BA、螺栓联接B、螺钉联接C、双头螺柱联接D、紧定螺钉联接14．在被联接件之一的厚度较大，且需要经常装拆的场合，应采用（B）A．普通螺栓联接B、双头螺栓联接C、螺钉联接D、紧定螺钉联接15．标准普通平键联接的承载能力，通常取决于（A）A、键、轮毂和轴中较弱者的挤压强度B、轴、轮毂中较弱者的挤压强度C、键、轴中较弱者的挤压强度D、键、轮毂中较弱者的挤压强度16．普通平键的工作面是（C）A、顶面B、底面C、侧面D、端面17．平带、V带传动传递运动和动力主要是依靠（C）A、带的紧边拉力B、带的预紧力C、带和带轮接触面间的摩擦力D、带的松边拉力18．带传动的主要失效形式是带的（A）A、疲劳断裂和打滑B、磨损和打滑C、胶合和打滑D、磨损和疲劳断裂19．在载荷较大的带传动中，若希望价格便宜些，则应优先选用（C）A、圆带B、多楔带C、V带D、平带20．一对渐开线圆柱齿轮要正确啮合，一定相等的是（D）A、直径B、宽度C、齿数D、模数21．渐开线齿轮的齿根圆（D）A、总是小于基圆B、总是等于基圆C、总是大于基圆D、有时小于基圆，有时大于基圆22．一对标准齿轮啮合传动时，其啮合角（D）其分度圆压力角。

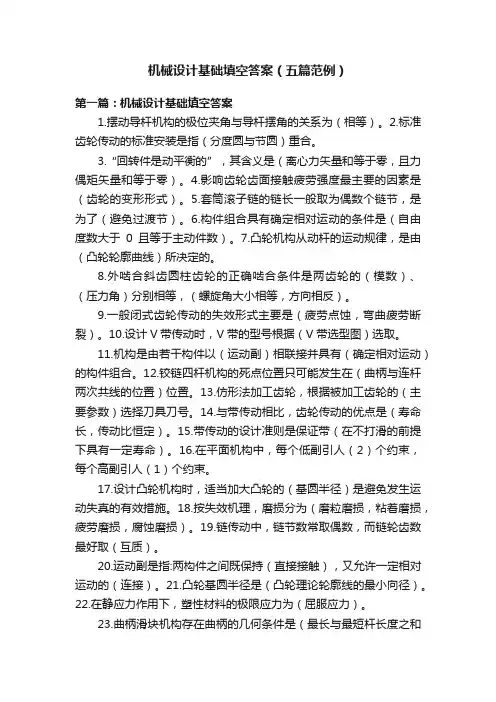

机械设计基础填空答案（五篇范例）第一篇：机械设计基础填空答案1.摆动导杆机构的极位夹角与导杆摆角的关系为（相等）。

2.标准齿轮传动的标准安装是指（分度圆与节圆）重合。

3.“回转件是动平衡的”，其含义是（离心力矢量和等于零，且力偶矩矢量和等于零）。

4.影响齿轮齿面接触疲劳强度最主要的因素是（齿轮的变形形式）。

5.套筒滚子链的链长一般取为偶数个链节，是为了（避免过渡节）。

6.构件组合具有确定相对运动的条件是（自由度数大于0且等于主动件数）。

7.凸轮机构从动杆的运动规律，是由（凸轮轮廓曲线）所决定的。

8.外啮合斜齿圆柱齿轮的正确啮合条件是两齿轮的（模数）、（压力角）分别相等，（螺旋角大小相等，方向相反）。

9.一般闭式齿轮传动的失效形式主要是（疲劳点蚀，弯曲疲劳断裂）。

10.设计V带传动时，V带的型号根据（V带选型图）选取。

11.机构是由若干构件以（运动副）相联接并具有（确定相对运动）的构件组合。

12.铰链四杆机构的死点位置只可能发生在（曲柄与连杆两次共线的位置）位置。

13.仿形法加工齿轮，根据被加工齿轮的（主要参数）选择刀具刀号。

14.与带传动相比，齿轮传动的优点是（寿命长，传动比恒定）。

15.带传动的设计准则是保证带（在不打滑的前提下具有一定寿命）。

16.在平面机构中，每个低副引人（2）个约束，每个高副引人（1）个约束。

17.设计凸轮机构时，适当加大凸轮的（基圆半径）是避免发生运动失真的有效措施。

18.按失效机理，磨损分为（磨粒磨损，粘着磨损，疲劳磨损，腐蚀磨损）。

19.链传动中，链节数常取偶数，而链轮齿数最好取（互质）。

20.运动副是指:两构件之间既保持（直接接触），又允许一定相对运动的（连接）。

21.凸轮基圆半径是（凸轮理论轮廓线的最小向径）。

22.在静应力作用下，塑性材料的极限应力为（屈服应力）。

23.曲柄滑块机构存在曲柄的几何条件是（最长与最短杆长度之和大于另外两杆长度之和，且一最短杆或与最短杆相邻的杆为机架）。

机械设计基础考试题库及答案(选择填空题)一、选择题1. 机械设计的基本要求是（D）。

A. 安全可靠B. 经济合理C. 美观大方D. 安全可靠、经济合理、美观大方2. 以下哪个不属于机械设计的基本要素？（C）A. 传动系统B. 支撑系统C. 电力系统D. 控制系统3. 机械设计中，常用的强度计算方法有（A）。

A. 许用应力法、安全系数法B. 许用应力法、极限应力法C. 安全系数法、极限应力法D. 许用应力法、极限应力法、安全系数法4. 下列哪个零件属于机械中的通用零件？（D）A. 螺纹B. 键C. 轴承D. 联轴器答案：1.D 2.C 3.A 4.D5. 以下哪种传动方式效率最高？（B）A. 链传动B. 齿轮传动C. 摩擦传动D. 液压传动6. 下列哪种材料适用于制造高速、高负荷的齿轮？（C）A. 碳素钢B. 低合金钢C. 渗碳钢D. 不锈钢7. 以下哪种联轴器主要用于连接两轴，并允许两轴有一定的轴向位移？（B）A. 刚性联轴器B. 弹性联轴器C. 齿式联轴器D. 花键联轴器答案：5.B 6.C 7.B8. 以下哪种轴承适用于高速、高精度、重负荷的场合？（D）A. 深沟球轴承B. 圆柱滚子轴承C. 推力球轴承D. 角接触球轴承9. 以下哪个不属于机械零件的失效形式？（C）A. 磨损B. 断裂C. 烧伤D. 变形10. 在机械设计中，为了减小摩擦和磨损，常采用以下哪种方法？（D）A. 提高材料硬度B. 减小接触面积C. 增加润滑剂D. 采用减摩材料答案：8.D 9.C 10.D11. 以下哪种机械零件的失效形式与疲劳有关？（A）A. 轴B. 齿轮C. 螺栓D. 弹簧12. 以下哪种方法可以有效地提高机械零件的疲劳寿命？（B）A. 提高材料硬度B. 表面处理C. 增加润滑剂D. 采用减摩材料13. 以下哪个不是机械零件的疲劳失效特征？（D）A. 微裂纹B. 裂纹扩展C. 疲劳断口D. 变形14. 在机械设计中，以下哪种方法可以减小零件的疲劳应力？（C）A. 提高材料强度B. 增加零件尺寸C. 采用合理的结构形状D. 增加润滑剂答案：11.A 12.B 13.D 14.C二、填空题1. 机械设计的基本要求是____安全可靠____、____经济合理____、____美观大方____。

《机械设计基础》在线平时作业1【参考答案】试卷总分:100 得分:100一、单选题 (共 10 道试题,共 50 分)1.一对圆柱齿轮传动中，当齿面产生疲劳点蚀时，通常发生在（）。

A 靠近齿顶处B 靠近齿根处C 靠近节线的齿顶部分D 靠近节线的齿根部分A.靠近齿顶处B.靠近齿根处C.靠近节线的齿顶部分D.靠近节线的齿根部分标准答案:D2.在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是（）。

A 提高强度B 提高刚度 C 防松 D 减小每圈螺纹牙上的受力A.提高强度B.提高刚度C.防松D.减小每圈螺纹牙上的受力标准答案:C3.合金钢对应力集中的敏感性比碳钢（）。

A 小 B 大 C 相等 D 不一定A.小B.大C.相等D.不一定标准答案:B4.斜齿轮端面模数（）法面模数。

A 小于 B 等于 C 大于 D 不一定A.小于B.等于C.大于D.不一定标准答案:C5.若要提高受轴向变载荷作用的紧螺栓的疲劳强度，可采用（）。

A 在被连接件间加橡胶垫片 B 增大螺栓长度C 采用精制螺栓 D 加防松装置A.在被连接件间加橡胶垫片B.增大螺栓长度C.采用精制螺栓D.加防松装置标准答案:B6.用于薄壁零件连接的螺纹，应采用（）。

A.三角形细牙螺纹B.梯形螺纹C.锯齿形螺纹D.多线的三角形粗牙螺纹标准答案:A7.按弯曲扭转合成计算轴的应力时，要引入系数α，这个α是考虑（）。

A 轴上键槽削弱轴的强度B 合成正应力与切应力时的折算系数C 正应力与切应力的循环特性不同的系数 D 正应力与切应力方向不同A.轴上键槽削弱轴的强度B.合成正应力与切应力时的折算系数C.正应力与切应力的循环特性不同的系数D.正应力标准答案:C8.蜗杆直径系数的标准化是为了（）。

A 保证蜗杆有足够的刚度 B 减少加工时蜗轮滚刀的数目C 提高蜗杆传动的效率 D 减小蜗杆的直径A.保证蜗杆有足够的刚度B.减少加工时蜗轮滚刀的数目C.提高蜗杆传动的效率D.减小蜗杆的直径标准答案:B9.（）不是滚动轴承预紧的目的。

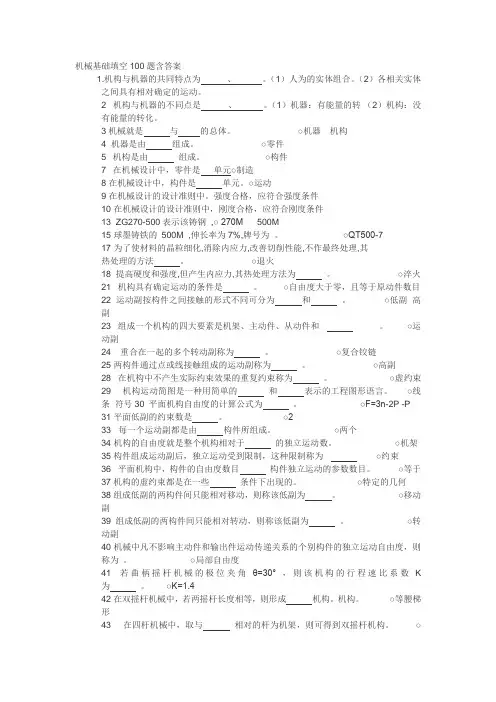

机械基础填空100题含答案1.机构与机器的共同特点为、。

（1）人为的实体组合。

（2）各相关实体之间具有相对确定的运动。

2 机构与机器的不同点是、。

（1）机器：有能量的转（2）机构：没有能量的转化。

3机械就是与的总体。

○机器机构4 机器是由组成。

○零件5 机构是由组成。

○构件7 在机械设计中，零件是单元○制造8 在机械设计中，构件是单元。

○运动9 在机械设计的设计准则中。

强度合格，应符合强度条件10 在机械设计的设计准则中，刚度合格，应符合刚度条件13 ZG270-500表示该铸钢,○ 270M500M15 球墨铸铁的500M ,伸长率为7%,牌号为。

○QT500-717 为了使材料的晶粒细化,消除内应力,改善切削性能,不作最终处理,其热处理的方法。

○退火18 提高硬度和强度,但产生内应力,其热处理方法为。

○淬火21 机构具有确定运动的条件是。

○自由度大于零，且等于原动件数目22 运动副按构件之间接触的形式不同可分为和。

○低副高副23 组成一个机构的四大要素是机架、主动件、从动件和。

○运动副24 重合在一起的多个转动副称为。

○复合铰链25 两构件通过点或线接触组成的运动副称为。

○高副28 在机构中不产生实际约束效果的重复约束称为。

○虚约束29 机构运动简图是一种用简单的和表示的工程图形语言。

○线条符号30 平面机构自由度的计算公式为。

○F=3n-2P -P31 平面低副的约束数是。

○233 每一个运动副都是由构件所组成。

○两个34 机构的自由度就是整个机构相对于的独立运动数。

○机架35构件组成运动副后，独立运动受到限制，这种限制称为○约束36 平面机构中，构件的自由度数目构件独立运动的参数数目。

○等于37机构的虚约束都是在一些条件下出现的。

○特定的几何38组成低副的两构件间只能相对移动，则称该低副为。

○移动副39组成低副的两构件间只能相对转动，则称该低副为。

○转动副40 机械中凡不影响主动件和输出件运动传递关系的个别构件的独立运动自由度，则称为。

机械设计基础试题试题库及答案本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March机械设计基础试题库及答案一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

……………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么（B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么（A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区3、下列哪一点是构件概念的正确表述（D ）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件（B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

选择题、填空题1.两个运动构件间相对瞬心的绝对速度。

（①均为零②不相等③不为零且相等）2.机构具有确定运动的条件是原动件数目等于的数目。

（①从动件②机构自由度③运动副）3.若标准齿轮与正变位齿轮的参数m，Z，α，ha*均相同，则后者比前者的：齿根高，分度圆直径，分度圆齿厚，周节。

（①增大②减小③不变）4.在高速凸轮机构中，为减少冲击与振动，从动件运动规律最好选用运动规律。

（①等速②等加等减速③正弦加速度）5.静平衡的转子是动平衡的；动平衡的转子是静平衡的。

（①一定②不一定③一定不）6.差动轮系是指自由度。

（①为1的周转轮系②为2的定轴轮系③为2的周转轮系）7. 设计标准齿轮时，若发现重合度小于1，则修改设计时应。

（①加大模数②增加齿数③加大中心距）8. 曲柄滑块机构若存在死点时，其主动件必须是，在此位置与共线。

（①曲柄②连杆③滑块）9. 周转轮系的传动比计算应用了转化机构的概念。

对应周转轮系的转化机构乃是。

（①定轴轮系②行星轮系③混合轮系④差动轮系）10. 具有相同理论廓线，只有滚子半径不同的两个对心直动滚子从动件盘形凸轮机构，其从动件的运动规律，凸轮的实际廓线。

（①相同②不相同③不一定）11. 曲柄滑块机构若存在死点时，其主动件必须是，在此位置与共线。

（①曲柄②连杆③滑块）12. 渐开线齿轮传动的轴承磨损后，中心距变大，这时传动比将。

（①增大②减小③不变）13. 若发现移动滚子从动件盘形凸轮机构的压力角超过了许用值，且实际廓线又出现变尖，此时应采取的措施是。

（①减小滚子半径②加大基圆半径③减小基圆半径）14. 周转轮系有和两种类型。

15. 拟将曲柄摇杆机构改换为双曲柄机构，则应将原机构中的作为机架。

（①曲柄②连杆③摇杆）16. 一对啮合的渐开线斜齿圆柱齿轮的端面模数，且于法面模数。

（①相等②不相等③无关系④大⑤小⑥等）17. 标准斜齿圆柱齿轮传动的中心距与，，参数有关。

18. 刚性转子动平衡的力学条件是。

《机械设计基础》课程习题集系部：适用专业：制定人：审核人：系（部）《机械设计基础》课程习题集第一章机械设计概论一、填空题。

1、机械零件最常见的失效形式有_______,_______,_______,_______,。

2、机械没计的“三化”指__________,__________,__________。

3、强度是指零件在载荷作用下抵抗__________的能力，强度可分为__________和__________。

4、刚度是指受载后抵抗__________的能力。

5、机械零件丧失预定功能或者预定功能指标降低到许用值以下的现象，为__________。

二、选择题。

1、机械设计这门学科，主要研究（）的工作原理、结构和设计计算方法。

A、各类机械零件和部件B、通用机械零件和部件C、专用机械零件和部件D、标准化的机械零件和部件2、设计一台机器包括以下几项工作:a、零件设计;b、总体设计;c、技术设计，它们进行的顺序大休上是( )。

A、acbB、bacC、bcaD、cba3、下列零件的失效形式中，不属于强度问题。

A、螺栓断裂B、齿轮的齿面发生疲劳点蚀C、蜗杆轴产生过大的弯曲变形D、滚动轴承套圈的滚道上被压出深深的凹坑4、在设计机械零件时，对摩擦严重的一些零件，要考虑其散热性，主要是由于（）。

A、在高温下将产生蠕变现象，出现较大塑性变形B、材料的机械性能下降，可能造成零件因强度不够而失效C、下产生较大的热变形，影响正常工作D、升高后，破坏了正常润滑条件，从而使零件发生胶合5、我国国家标准的代号是（）。

A、GCB、KYC、GBD、ZB三、是非题。

1、机器的各部分之间具有确定的相对运动，在工作时能够完成有用的机械功或实现能般的转换。

2、机构的各部分之间具有确定的相对运动，所以机器与机构只是说法不同而己。

3、由于强度不够引起的破坏是零件失效中最常见的形式。

4、表面失效主要有疲劳点浊、磨损和腐蚀等，表面失效后通常会增加零件的摩擦，使尺寸发生变化，最终导致零件的报废。

《机械设计基础》题库题型说明：一、单项选择题（每小题1分，共10分）二、多项选择题（每小题2分，共20分，错选或漏选均不得分）三、填空题（每小题2分，共20分）四、分析设计题（每小题10分，共30分）五、计算题（每小题10分，共20分）第一部分客观题0 绪论一、单选题1、下列不属于机器或机械的是 B 。

A、内燃机B、连杆C、数控车床D、计算机2、下列通常情况不属于构件的是 C 。

A、曲柄B、滑块C、螺钉D、连杆3、下列说法中正确的是 D 。

A、机构具有确定的功能B、机器只有传递运动和动力的功能C、机构是由机器组成的D、机器是由机构组成的4、下列说法中不正确的是 D 。

A、构件是运动的单元B、零件是制造的单元C、构件是由零件组成的D、螺栓通常作为一种构件二、多选题1、下列属于机器特征的是（ A B C ）A、人造的实物组合体B、各部分之间具有确定的相对运动C、具有确定的功能D、具有特定的结构2、下列属于机器和机构共同特征的是（ A B ）A、人造的实物组合体B、各部分之间具有确定的相对运动C、具有确定的功能D、具有特定的结构3、根据工作类型或用途的不同，机器可分为哪几类？（A B C D ）A、动力机器B、加工机器C、运输机器D、信息机器4、一台现代化机器的组成部分包括（A B C D ）A、动力部分B、执行部分C、传动部分D、控制部分三、填空题1、各部分具有确定的相对运动，用来传递运动和动力的实物组合体称为机构。

2、各部分具有确定的相对运动，并具有确定功能的实物组合体称为机器。

3、机构是具有相对运动的构件组合体。

4、构件是运动的单元，零件是制造的单元。

1 平面机构的结构与运动分析一、单选题1、两构件通过点或线接触而构成的运动副称为 C 。

A、凸轮副B、齿轮副C、高副D、低副2、两构件通过面接触而构成的运动副称为 D 。

A、转动副B、移动副C、高副D、低副3、下列不属于计算平面机构自由度时应注意的事项的是 A 。

机械设计基础考试题库及答案一、选择题（每题2分，共20分）1. 以下哪种材料不属于金属材料？A. 铝合金B. 钢材C. 环氧树脂D. 铜合金答案：C2. 以下哪个零件不属于机械传动系统？A. 齿轮B. 螺纹C. 涡轮D. 轴承答案：C3. 下列哪个机构属于高副机构？A. 曲柄摇杆机构B. 齿轮机构C. 螺旋机构D. 杠杆机构答案：B4. 在机械设计中，以下哪个参数表示材料的强度？A. 抗拉强度B. 延伸率C. 硬度D. 韧性答案：A5. 以下哪种连接方式属于活动连接？A. 键连接B. 销连接C. 焊接D. 螺纹连接答案：A6. 在机械设计中，以下哪个参数表示材料的刚度？A. 弹性模量B. 切变模量C. 泊松比D. 硬度答案：A7. 以下哪个零件属于机械密封件？A. 油封B. 轴承C. 齿轮D. 涡轮答案：A8. 以下哪个机构属于间歇运动机构？A. 齿轮机构B. 槽轮机构C. 螺旋机构D. 曲柄摇杆机构答案：B9. 在机械设计中，以下哪个参数表示材料的耐磨性？A. 硬度B. 韧性C. 延伸率D. 抗拉强度答案：A10. 以下哪个零件属于机械紧固件？A. 螺丝B. 齿轮C. 轴承D. 涡轮答案：A二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：可靠性、经济性、安全性和______。

答案：美观性2. 在机械设计中，常见的传动方式有：齿轮传动、______、______和______。

答案：带传动、链传动、螺旋传动3. 下列机构中，属于平面机构的有：曲柄摇杆机构、______、______和______。

答案：双曲柄机构、摆动机构、槽轮机构4. 在机械设计中，材料的强度主要包括：抗拉强度、抗压强度、抗弯强度和______。

答案：抗扭强度5. 下列连接方式中，属于可拆卸连接的有：键连接、______、______和______。

答案：销连接、螺纹连接、弹性连接三、判断题（每题2分，共20分）1. 机械设计中的可靠性是指在规定的条件下，机械系统在规定的时间内完成规定功能的能力。

《机械设计基础》工业工程选择题选择题（单选）1. 下列零件中属于机械通用零件的是（）A. 汽轮机叶片B. 内燃机活塞C. 起重机吊钩D. 减速器齿轮2. 机构具有确定相对运动的条件是（）A. 原动件数＞自由度数B. 原动件数＜自由度数C. 原动件数=自由度数D. 原动件数＞03. 当偏心曲柄滑块机构的曲柄为原动件时，机构（）A. 有急回特性，有死点B. 有急回特性，无死点C. 无急回特性，无死点D. 无急回特性，有死点4. 平面四杆机构中，如存在急回运动特性，则其行程速比系数（）A. K＞1B. K=1C. K＜1D. K=05. 在曲柄摇杆机构中，曲柄为主动件，其传动角为最小值时，处于共线位置的是（）A. 曲柄与连杆B. 曲柄与机架C. 摇杆与机架D. 连杆与机架6. 在铰链四杆机构中，机构的传动角γ和压力角α的关系是（）B. γ =90°-αC. γ =90°+ αD. γ =180°-α7. 在曲柄摇杆机构中，为提高机构的传力性能，应该（）A. 增大传动角γB. 减小传动角γC. 增大压力角αD. 减小极位夹角θ8. 能把旋转运动转换成往复直线运动，也可把往复直线运动转换成旋转运动的机构是（）A. 曲柄摇杆机构B. 曲柄滑块机构C. 双曲柄机构D. 双摇杆机构9. 与其它机构相比，凸轮机构最大的优点是（）A. 可实现各种预期的运动规律B. 便于润滑C. 制造方便，易获得较高的精度D. 从动件的行程可较大10. 在设计凸轮机构时，凸轮基圆半径越小，所设计的机构越紧凑，压力角也（）A. 越大B. 不变C. 越小D. 无法确定11. 当凸轮基圆半径相同时，采用适当的偏置式从动件可以使凸轮机构推程的压力角（）A. 减小B. 增大D. 推程的前半程减小，推程的后半程增大12. 凸轮机构中，从动件作简谐运动时将产生（）A. 刚性冲击B. 刚性和柔性两种冲击C. 无刚性和柔性冲击D. 柔性冲击，但连续运转中无冲击13. 轮齿的渐开线形状取决于（）A. 齿顶圆直径B. 分度圆直径C. 基圆直径D. 齿根圆直径14. 渐开线齿轮的齿根圆（）A. 总是小于基圆B. 总是等于基圆C. 总是大于基圆D. 有时小于基圆，有时大于基圆15. 渐开线标准直齿圆柱齿轮是指（）A. 分度圆模数和压力角为标准值的齿轮B. 节圆与分度圆重合的齿轮C. 分度圆齿厚等于齿槽宽且模数及压力角为标准值的齿轮D. 分度圆齿厚等于齿槽宽且模数及压力角为标准值，以及齿顶高系数和顶隙系数均为标准值的齿轮16. 渐开线齿轮分度圆是（）A. 齿轮上具有标准模数和标准压力角的圆B. 齿轮上具有标准模数的圆C. 齿轮上齿厚与齿槽宽相等的圆D. 两个齿轮啮合时作纯滚动的两个圆17. 一对能正常啮合的渐开线直齿圆柱齿轮必须满足（）A. 齿形相同且共扼B. 模数相等，齿厚等于齿槽宽C. 模数相等，压力角相等D. 模数相等，重合度≥118. 渐开线齿轮实现连续传动时，其重合度（）A. ε＜0B. ε=0C. ε＜1D. ε≥119. 一对渐开线直齿圆柱齿轮的中心距与两分度圆半径之和（）A. 一定相等B. 可能相等，也可能不相等C. 一定不相等D.没有关系20. 一对渐开线齿轮啮合传动时，其中心距在安装时若有误差，则（）A. 仍能保证无齿侧隙连续传动B. 瞬时传动比虽有变化，但平均转速比仍不变C. 仍能保证瞬时传动比不变D. 仍能保证瞬时传动比不变，但传动比大小有微小改变21. 用标准齿条形刀具加工h a﹡=1，α =20°的渐开线标准直齿圆柱齿轮时，不发生根切的最少齿数是（）A. 14B. 15C. 16D. 1722. 标准斜齿圆柱齿轮的标准模数在齿轮的（）A. 法面B. 轴面C. 端面D. 主平面23. 一对斜齿圆柱齿轮传动中，计算值不应圆整的是（）A. 齿数B. 轮齿宽度C. 传动中心距D. 分度圆直径24. 在机械零件的设计中，常用到“计算载荷”，而“计算载荷”一般（）A. 小于名义载荷B. 大于静载荷而小于动载荷C. 接近于额定载荷D. 大于名义载荷而接近于实际载荷25.闭式软齿面齿轮设计中，当小齿轮分度圆直径一定时，为了减少加工切削量，应（）A. 多取齿数，减小模数B. 少取齿数，增大模数C. 多取齿数，增大模数D. 少取齿数，减小模数26. 在一般工作条件下，齿面硬度HBS≤350的闭式钢制齿轮传动，其主要的失效形式为（）A. 轮齿疲劳折断B. 齿面疲劳点蚀C. 齿面胶合D. 齿面塑性变形27. 高速重载齿轮传动中，当散热条件不良时，齿轮的主要失效形式是（）A. 齿面点蚀B. 齿面磨损C. 齿面胶合D. 齿面塑性变形28. 一对相啮合的圆柱齿轮的Z2＞Z1，b1＞b2，两者的接触应力大小关系是（）A. σH1＜σH2B. σH1＞σH2C. σH1= σH2D. 很难确定29. 一对圆柱齿轮，在确定大小齿轮的宽度时，通常把小齿轮的齿宽设计得比大齿轮大一些，其主要目的是（）A. 提高啮合效率B. 为了保证接触线长度和便于安装C. 为了使传动平稳D. 为了使小齿轮的弯曲强度与大齿轮相近30. 标准齿轮的齿形系数Y Fa的大小主要取决于（）A. 齿轮模数B. 齿轮精度C. 齿轮齿数D. 齿轮宽度31. 在润滑良好的条件下，为提高蜗杆传动的啮合效率，应采用（）A. 大直径的蜗杆B. 单头蜗杆C. 多头蜗杆D. 较多的蜗轮齿数32. 对于相对滑动速度较高（6m/s＜v s＜25m/s﹞的重要蜗杆传动，蜗轮材料应选用（）A. 铸锡青铜B. 铸铝青铜C. 铸铁D. 碳钢33. 对闭式蜗杆传动进行热平衡计算，其主要目的是为了（）A. 防止润滑油受热后膨胀外溢，造成环境污染B. 防止蜗轮材料在高温下机械性能下降C. 防止润滑油温度过高后使润滑条件恶化D. 防止蜗杆蜗轮发生热变形后，正确啮合受到破坏34. 在其他条件相同的情况下，V带可以比平带传递更大的功率，这是由于（）A. V带和带轮的材料组合具有较高的摩擦系数B. V带的挠性良好并与带轮紧密贴合C. V带的质量轻，离心力小D. V带与轮槽工作面之间的摩擦是楔面摩擦35. V带在减速传动过程中，带的最大应力发生在（）A. V带离开大带轮处B. V带绕上大带轮处C. V带离开小带轮处D. V带绕上小带轮处36. 带传动在工作时产生弹性滑动，是由于（）A. 包角α1太小B. 初拉力F0太小C. 紧边与松边拉力不等D. 传动过载37. 带传动产生打滑的原因是（）.A. 紧边拉力F1大于摩擦力极限值B. 松边拉力F2大于摩擦力极限值C. 有效圆周力Fe大于摩擦力极限值D.（F1+F2）/2大于摩擦力极限值38. 带传动的设计准则是保证带在要求的工作期限内（）A. 不发生过渡磨损B. 不发生打滑和疲劳破坏C. 不发生弹性滑动D. 不发生磨损又不发生打滑39. 普通V带传动中，小带轮包角α1应不小于120°，主要是为了（）A. 减小弹性滑动B. 减小离心拉应力C. 减小弯曲应力D. 增大摩擦力40. 设计V带传动时，选择小带轮基准直径d1≥d min，其主要目的是为了（）A. 使传动的包角不致于过小B. 使带的弯曲应力不致于过大C. 增大带与带轮间的摩擦力D. 便于带轮的制造41. 滚子链链节的基本参数是（）A. 销轴直径B. 销轴长度C. 链板厚度D. 节距42. 滚子链中，滚子的作用是（）A. 缓和冲击B. 减轻套筒与轮齿间的磨损C. 提高链的破坏载荷D. 保证链条与轮齿间的良好啮合43. 在一定转速下，要减轻滚子链传动的运动不均匀性和动载荷，应该（）A. 增大节距p和增加齿数Z1B. 增大节距p和减少齿数Z1C. 减小节距p和减少齿数Z1D. 减小节距p和增加齿数Z144. 滚子链传动中，链节数应尽量避免采用奇数，这是因为采用过渡链节后（）A. 制造困难B. 要使用较长的销轴C. 不便于装配D. 链板要产生附加弯曲应力45. 螺纹的公称直径（管螺纹除外）是指它的（）A. 内径d1B. 中径d2C. 外径dD. 当量直径d046. 用于连接的螺纹牙形为三角形，这是因为其（）A. 螺纹强度高B. 传动效率高C. 防振性能好D. 螺纹副的摩擦力大，自锁性好47. 采用螺纹连接时，若被联接件总厚度较大，且材料较软，强度较低，需要经常装拆，则一般宜采用（）A. 螺栓连接B. 双头螺柱连接C. 螺钉连接D. 专用螺栓连接48. 仅受预紧力F0作用的紧螺栓联接，其螺栓的计算应力为σ=1.3 F0/（πd12/4），式中将拉应力增大30%的原因是考虑（）A. 安装时可能产生的偏心载荷B. 载荷可能有波动C. 拉伸和扭转的复合作用D. 螺栓材料的机械性能不稳定49. 键联接的主要用途是使轴与轮毂之间（）A. 沿轴向固定固定并传递轴向力B. 沿轴向可作相对滑动并具有导向作用C. 沿周向固定并传递转矩D. 安装与拆卸方便50. 选择普通平键的标准剖面尺寸是根据（）A. 传递转矩的大小B. 传递功率的大小C. 轮毂的长度D. 需要安装键的轴段的直径51. 楔键联接的缺点是（）A. 键的斜面加工困难B. 键安装时宜损坏C. 键装入键槽后，在轮毂中产生初应力D. 轴和轴上零件的对中性差52. 工作时只承受弯矩，不传递转矩的轴，被称为（）A. 心轴B. 转轴C. 传动轴D. 固定轴53. 转轴的弯曲应力为（）A. 对称循环交变应力B. 脉动循环交变应力C. 非对称循环交变应力D. 静应力54. 在转轴的初步设计中，初定轴的直径是按（）A. 弯曲强度B. 扭转强度C. 轴段的长度D. 轴段上零件的孔径55. 按弯扭组合计算轴的强度时，当量弯矩Me=[M2+(αT)2]1/2，式中α是为了考虑扭矩T与弯矩M所产生的应力（）A. 方向不同B. 循环特性可能不同C. 类型不同D. 位置不同56. 巴氏合金是用来制造（）A. 单层金属轴瓦B. 双层或多层金属轴瓦C. 含油轴承轴瓦D. 非金属轴瓦57. 非液体摩擦滑动轴承的主要失效形式是（）A. 工作表面疲劳剥落B. 轴承衬合金开裂C. 工作表面磨损D. 轴承衬材料塑性变形58. 非液体摩擦滑动轴承，验算压强P≤[P]的目的在于避免轴承产生（）A. 过度磨损B. 点蚀C. 胶合D. 压溃59．验算动压滑动轴承最小油膜厚度h min的目的是（）A. 确定轴承是否能获得液体摩擦B. 控制轴承的发热量C. 计算轴承内部的摩擦阻力D. 控制轴承的压强p60. 在正常情况下，滚动轴承的主要失效形式为（）A. 滚动体与滚道的工作面上产生疲劳点蚀B. 滚动体碎裂C. 滚道磨损D. 滚动体与套圈之间发生胶合61. 在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为（）A. 10%B. 80%C. 90%D. 99%62. 滚动轴承内圈与轴的配合以及外圈与座孔的配合（）A. 全部采用基轴制B. 内圈与轴采用基轴制，外圈与座孔采用基孔制C. 全部采用基孔制D. 内圈与轴采用基孔制，外圈与座孔采用基轴制63. 型号22120滚动轴承的内径d为（）A. 120mmB. 22mmC. 20mmD. 100mm64. 联轴器与离合器的主要作用是（）A. 缓和冲击和振动B. 补偿两轴的不同心度或热膨胀C. 传递转矩D. 防止机器过载65. 在下列联轴器中，能补偿两轴的相对位移，并能缓和冲击、吸收振动的是（）A. 凸缘联轴器B. 滑块联轴器C. 万向联轴器D. 弹性柱销联轴器66. 弹性套柱销联轴器是一种（）A. 刚性固定式联轴器B. 无弹性元件挠性联轴器C. 金属弹性元件挠性联轴器D. 非金属弹性元件挠性联轴器。

.《机械设计基础》考试题库一、 填空题1. 机械是 (机器)和(机构) 的总称。

2. 机构中各个构件相对于机架能够产生独立运动的数目称为 (自 由度) 。

3. 平面机构的自由度计算公式为： (F=3n-2P L -P H ) 。

4. 已知一对啮合齿轮的转速分别为 n 1 、n 2 ，直径为 D 1 、D 2 ，齿数 为 z 1 、z 2 ，则其传动比 i= (n 1/n 2 ) = (D 2/D 1 ) = (z 2/ z 1 ) 。

5. 铰链四杆机构的杆长为 a=60mm ， b=200mm ， c=100mm ， d=90mm 。

若以杆C 为机架，则此四杆机构为 (双摇杆机构) 。

6. 在传递相同功率下，轴的转速越高，轴的转矩就 (越小) 。

7. 在铰链四杆机构中，与机架相连的杆称为 (连架杆) ，其中作 整周转动的杆称为 (曲柄) ，作往复摆动的杆称为 (摇杆) ，而不 与机架相连的杆称为 (连杆) 。

8. 平面连杆机构的死点是指 (从动件与连杆共线的) 位置。

9. 平面连杆机构曲柄存在的条件是① (最短杆与最长杆长度之和 小于或等于其它两杆长度之和) ② (连架杆和机架中必有一杆是 最短杆) 。

10. 平面连杆机构的行程速比系数K =1.25 是指 (工作) 与 (回 程) 时间之比为 (1.25)，平均速比为 (1 ：1.25) 。

11. 凸轮机构的基圆是指(凸轮上最小半径)作的圆。

12. 凸轮机构主要由 (凸轮) 、 (从动件)和(机架) 三个基本 构件组成。

13. 带工作时截面上产生的应力有 (拉力产生的应力) 、 (离心 拉应力)和(弯曲应力) 。

14. 带传动工作时的最大应力出现在 (紧边开始进入小带轮) 处，其值为：σ max=σ 1 ＋σ b1 ＋σ c。

15. 普通V 带的断面型号分为 (Y 、Z 、A 、B 、C 、D 、E) 七种， 其中断面尺寸最小的是 (Y) 型。

《机械设计基础》题库题型说明：一、单项选择题（每小题1分，共10分）二、多项选择题（每小题2分，共20分，错选或漏选均不得分）三、填空题（每小题2分，共20分）四、分析设计题（每小题10分，共30分）（一）第一小题：运动简图、自由度计算或受力分析（二）第二小题：连杆机构或凸轮机构的分析与设计（三）第三小题：轴系结构改错五、计算题（每小题10分，共20分）（一）第一小题：齿轮机构或轮系相关计算（二）第二小题：带传动、齿轮传动、轴承、联接等相关计算第二部分主观题四、分析设计题（一）第一小题：运动简图、自由度计算或受力分析1、根据下列题图，绘制活塞泵的机构运动简图，注意标注构件或运动副的编号（10分）。

1、答：如图所示，以规定的符号绘出机构的运动副A、B、C、D、E、F（5分，D或E错扣1分，其他错一个扣0.5分），以简单的线条绘出构件AB、BC、CE、EF及机架（5分，错一个扣1分）。

2、根据下列题图，绘制的牛头刨床的机构运动简图，注意标注构件的编号（10分）。

2、答：如图所示，以简单的线条绘出构件机架1、2、3、4、5、6、7（7分，错一个扣1分），以规定的符号绘出机构的运动副（3分，错一个扣0.5分）。

3、指出下图所示机构的活动构件数n、低副数P L 和高副数P H ,计算该机构的自由度，说明其是否存在复合铰链、局部自由度和虚约束，并判定其是否具有确定的相对运动（标有箭头的构件为原动件）。

（10分）3、答：n=7（1.5分）; P L=9（1.5分）; P H=1（1分）;F=3n-2P L-P H=2（1分）C处存在复合铰链（1分），F处存在局部自由度（1分），E处或E’处存在虚约束（1分）。

由于题中机构自由度为2，而题中有2个原动件，自由度与原动件数相等，故题中机构有确定的相对运动（2分）。

4、指出下图所示机构的活动构件数n、低副数P L 和高副数P H ,计算该机构的自由度，说明其是否存在复合铰链、局部自由度和虚约束，并判定其是否具有确定的相对运动（标有箭头的构件为原动件）。
