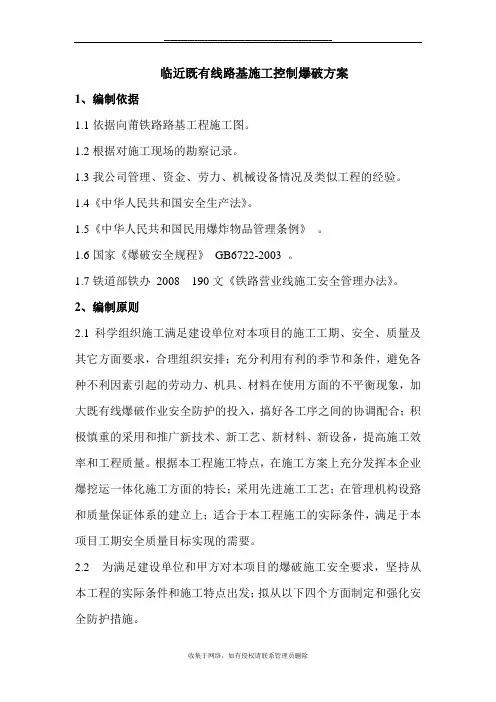

临近既有铁路线路基施工控制爆破方案向莆JX-3标二项目部临近既有线路基施工控制爆破方案1、编制依据1.1依据向莆铁路路基工程施工图。
1.2根据对施工现场的勘察记录。
1.3我公司管理、资金、劳力、机械设备情况及类似工程的经验。
1.4《中华人民共和国安全生产法》。
1.5《中华人民共和国民用爆炸物品管理条例》。
1.6国家《爆破安全规程》 GB6722-2003 。
1.7铁道部铁办 2008 190文《铁路营业线施工安全管理办法》。
2、编制原则2.1科学组织施工满足建设单位对本项目的施工工期、安全、质量及其它方面要求，合理组织安排；充分利用有利的季节和条件，避免各种不利因素引起的劳动力、机具、材料在使用方面的不平衡现象，加大既有线爆破作业安全防护的投入，搞好各工序之间的协调配合；积极慎重的采用和推广新技术、新工艺、新材料、新设备，提高施工效率和工程质量。
根据本工程施工特点，在施工方案上充分发挥本企业爆挖运一体化施工方面的特长；采用先进施工工艺；在管理机构设臵和质量保证体系的建立上；适合于本工程施工的实际条件，满足于本项目工期安全质量目标实现的需要。
2.2 为满足建设单位和甲方对本项目的爆破施工安全要求，坚持从本工程的实际条件和施工特点出发；拟从以下四个方面制定和强化安全防护措施。
一是技术措施，通过制定和优化爆破方案满足爆破施工安全要求。
二是控制措施，通过验证和对被防护对象的隔离满足爆破施工安全要求。
三是组织措施，通过建立和完善安全组织保证体系满足爆破施工安全要求。
四是专项防护和应急预案，通过合理的组织安排..应对和化解可能对铁路安全产生的影响。
2.3根据《南昌铁路局基建项目临近营业线施工分类管理办法试行》距离铁路路堤坡脚、路堑坡顶、设备或设备外援向外延伸 20m范围内的非爆破施工距离铁路行车线中心，200m范围内的控制爆破施工；以及 200m以外可能影响既有线安全和正常使用的控制爆破等特殊施工。
3、工程概况3.1工程名称：新建铁路向塘至莆田站前施工 3标工程3.2工程地质及水文地质概况：①、DK65+345~DK67+720处于丘坡间丘谷地，地形起伏不大。
丘坡坡度较缓；谷地呈峡长状，多辟为农田。
地层岩性：（1）、mlQ4植土或人工填土；（2）-4、黏土、粉质黏土，褐黄色，硬塑，II；（3）-1、黏土、粉质黏土，褐黄色，硬塑，III；（4）-1千枚岩，全风化，褐黄色夹灰白色，不发育。
②、DK73+855~DK74+320.05处于丘坡地形起伏不大。
丘坡坡度较缓，植被发育，DK74附近现场实测基岩产状45°∠55°，50°，视倾斜为54.9°，69.7°。
底层岩性：（1）el-dlQ粉质黏土，黄褐色，浅黄色，硬塑，厚3-8m:(3)-1K2nn粉质黏土，紫红色，全风化，厚>10m:(3)-2lK2nn泥质砂岩，紫红色，全风化，(3)-2lK2nn泥质砂岩，紫红色，弱风化，水文地质：地下水主要为基岩裂缝水，不发育，地下水对混凝土无侵蚀性。
全段临近既有线路基。
3.3工程规模：Ⅳ类岩石约17.6方。
3.4施工条件1、地形地貌：爆破施工地段为丘陵区。
丘坡较缓，灌木植被发育。
地面高程一般为50～130ｍ，相对高差约为20～80m，自然坡度为5～25°靠近既有线铁路；沿线房屋居民较多。
2、工程地质条件：地表为粉质粘土，褐黄色，硬塑。
厚0--3米。
以下为千枚岩，褐灰色，全风化至弱风化。
或为泥质粉砂岩，砂砾岩，紫红色，全风化至弱风化。
爆破地段多为软石（IV类）和少量次坚石（V类）。
受地质构造影响，岩层的节理、裂隙发育。
且路堑地段存在顺层滑动的可能；施工时注意安全。
3、水文地质：沿线水系主要有赣江水系和闽江水系。
沿线地下水主要类型主要有孔隙潜水、基岩裂隙水，一般地下水不发育。
本标段大部分地段地表水、地下水对混凝土无腐蚀性。
①、DK65+345~DK67+720②、DK73+855~DK74+320.05 ，2段路基临近向乐线施工；向莆线中心距离离向乐线距离20~140 m重影响既有线的行车安全。
二段路基以挖方为主，岩石主要为IV围岩少量V围岩。
需控制爆破施工开挖。
4、施工工期路基工程计划工期为 5个月；从 2009年3月1日至 2009年7月31日完成。
5、爆破施工安全防护技术措施5.1爆破方案的选择根据工程概况和施工要求，综合考虑爆区地形、地质、环境条件、设备和技术条件拟采用浅孔控制爆破、深孔控制爆破方法和预裂爆破技术按照设计的边坡台阶自上而下分层爆破开挖。
①、DK65+345~DK67+720主要采用浅眼松动爆破1段采用以深孔台阶微差爆破为主浅眼松动爆破为辅对于边坡采取预裂爆破技术进行施工；以确保边坡平整和稳定。
通过爆破参数的选择和调整控制好地震波和飞石对铁路既有线和房屋的危害。
②、DK73+855~DK74+320.05段主要采用浅眼松动爆破2段采用以深孔台阶微差爆破为主浅眼松动爆破为辅对于边坡采取预裂爆破技术进行施工；以确保边坡平整和稳定。
通过爆破参数的选择和调整控制好地震波和飞石对铁路既有线和房屋的危害。
5.2火工材料及钻孔设备的选择。
5.2.1本工程将选用 2#岩石乳化炸药，每节直径为 32mm、长度为20cm、重 0.20kg，8#钢壳。
1-10段毫秒电雷管或煤矿许用瞬发 8#纸壳电雷管。
炸药用量：2#岩石乳化炸药429000m ×0.30kg/m =12870kg。
雷管 :429000m ×0.6发/m =257400发。
5.2.2钻孔机械设备采用电钻、 YT28风力凿眼机；孔径 42mm. Φ120mm的履带式和Φ 90mm三角架式潜孔钻。
5.2.3起爆器：选用 YJGN—1000型。
5.3①、DK65+345~DK67+720段用浅眼松动爆破法分层爆破，在远离居民区的主爆破区分层高度 1.7-1.9m为一层；在近临既有线区的爆破区分层高度，1.6m为一层；使用Φ 42mm电钻或手持式风钻成孔。
②、DK73+855~DK74+320.05段用浅眼松动爆破法分层爆破，在远离居民区的主爆破区分层高度 1.7-1.9m为一层；在近临既有线的爆破区分层高度，1.6为一层。
使用Φ 42mm电钻或手持式风钻成孔。
5.4 以浅眼小炮修整出爆破施工作业平台；在坡脚做好防护设施后，石方爆破工作自上而下分台阶逐层进行。
对Ⅵ类岩石（砂岩）为主的作业面采用深孔台阶微差爆破法，台阶高度 7~10 m；使用Φ 120mm 的履带式潜孔钻机成孔。
在爆高小于 5m时，可采用浅眼松动爆破法分层爆破；台阶高度 1.7~1.9 m；使用Φ 42mm风力凿眼机成孔。
5.5爆破参数的选择5.5.1深孔爆破设计（1）孔径，选用Φ 120mm的履带式和Φ 90mm三角架式潜孔钻相配合，孔径分别为 120mm和 90mm。
（2）台阶高度：本次工程最大落差为 30m，选取台阶高度 H=7~10m。
（3）底盘抵抗线 W：W=3~4.5m根据实际情况..选取 W=3m（4）孔距 a：a=mw=1.2×3m=3.6m式中 m为炮孔密集系数取a=3.6m(5)排距b b=0.85a=0.85×3.6=3.06m取排距 b为 3.0m(6)堵塞长度 LL=(0.9..1.0)W=2.7~3m,取堵塞长度 L为 2.8m 。
(7)单位炸药消耗量 q根据施工现场岩石的硬度情况,q取 0.25-0.35kg/m 。
(8)孔深H与超深 H2为增加爆破效果，拟采用倾斜钻孔；倾斜角为 70°，炮孔超深 H2为 0.8~1.2m。
炮孔深度为：H1=H/Sin70°+H2（9）单孔装药量 QQ=qaWH或 Q=qabHe或 Q=1/3qabH本次取 Q=qaWH 0.30×3.6×3×10=32.4㎏为保证炮孔堵塞长度不小于 3.6米，建议采用散装 2#岩石铵油炸药。
5.5.2 Ⅳ类岩石（泥岩）浅眼松动爆破（1）爆破区为Ⅳ类岩石（泥岩）时采用电钻钻孔孔径 D： D = 42 mm（2）孔深 L：浅眼爆破. L ≤2.1 m（台阶高度 1.8m..炮孔超深 0.3m）（3）底盘抵抗线 W：根据 W0=（25-40）dD=42mm W0=1.40m（4）间距：a根据 a=（0.8-1.2）W0Ф42mm： a =1.00 W0=1.00 X 1.4 = 1.40 m ; a = 1.4 m（5）排距 b:根据 b=(0.8-1.0)a 42mm:b=0.9a =0.9X1.4 =1.26m; b=1.3m(6)堵塞长度 L2:根据L2=(1/2-1/3)LФ42mm L2 =1.0~1.3m(7)单耗 Q:根据施工现场岩石的硬度情况, q取 0.20-0.30kg/m(8)装药量计算(单孔药量)根据体积公式:Q = qabH在远离居民区的主爆破区台阶高度 H=1.8m Ф42mm,Q=qabh = 0.22×1.4×1.3×1.8=0.720Kg,取Q=0.7Kg在近临居民区的爆破区台阶高度 H=1.6m Ф42mm.Q=qabH = 0.22X1.4X1.3X1.6= 0.64kg 取 Q=0.6Kg5.5.3预裂爆破设计在主爆区爆破实施之前，为保证边坡的稳定；应在路堑边坡预先打一排预裂孔；以有效的削减主爆体产生的应力波对边坡的破坏，而且能有效的减少超挖和欠挖；保证边坡的平整度和稳定性。
其设计参数为。
(1)炮孔间距 a=(10--12)d..1.0---1.2M(2)孔深：l=h/sinα式中 h为梯阶高度. α为边坡倾角(3)线装药量: Q=2.75(C δ)0.53〃r0.38 500――800g/M(4)取不偶合系数. M=3.122正好使用 2#岩石炸药 ,且每米药量 Q= π/4×3.2×100×1=804g正好满足预裂孔线装药量的要求。
由于炮孔底部受夹制作用比较大，自孔底起向上 1m需增加 3倍药量,而且为防治孔口被破坏，装药顶部 1m可作 1:1间隔装药；以减弱装药量,孔口 1.5m左右进行填塞。
5.5.4爆破网络爆破采用多段微差预裂爆破法，预裂孔起爆时间较主爆孔超前约。
150ms，主爆孔采用 V形起爆网络；微差时间 25――125ms。
6、路基石方开挖爆破作业技术根据本工程的特点和现场实际情况,路基石方开挖部分爆破作业,进行深孔台阶微差松动爆破和浅眼松动爆破。
6.1深孔台阶微差松动爆破和浅眼松动爆破技术用浅眼松动爆破法分层爆破，分层高度 1.7—1.9m为一层。
6.1.1施工准备首先对即将进行爆破作业的区域进行清理；采用挖掘机或推土机，使其能满足钻孔设备作业的需要。
