实验4 触发器及其应用

触发器实验报告触发器实验报告引言：触发器是数字电路中一种重要的元件，它能够存储和处理信息。

在本次实验中，我们将学习并探索触发器的工作原理、应用以及相关的实验。

一、触发器的工作原理触发器是一种具有两个稳定状态的电子开关，它能够在特定的输入条件下切换状态。

触发器的工作原理基于存储元件的特性，通过输入信号的变化来触发状态的改变。

二、RS触发器实验RS触发器是最简单的一种触发器，它由两个交叉连接的反馈回路组成。

在本次实验中，我们将通过构建一个RS触发器电路来深入理解其工作原理。

1. 实验材料和仪器本次实验所需材料包括电路板、电源、电阻、开关、LED灯等。

仪器包括示波器、数字万用表等。

2. 实验步骤（1）按照电路图连接电路板上的元件，确保连接正确且紧固。

（2）接通电源，调整电压至合适范围。

（3）使用示波器和数字万用表测量电路的输入和输出信号。

（4）按下开关，观察LED灯的亮灭情况，并记录数据。

（5）根据实验数据分析触发器的工作状态和逻辑。

3. 实验结果与分析通过实验测量数据，我们可以观察到RS触发器在不同输入条件下的状态变化。

当输入为00或11时，触发器的状态保持不变；当输入为01或10时，触发器的状态发生改变。

这说明RS触发器能够存储信息，并且在特定输入条件下进行状态切换。

三、JK触发器实验JK触发器是一种基于RS触发器改进而来的触发器，它具有更多的功能和应用场景。

在本次实验中，我们将学习JK触发器的原理和特性。

1. 实验材料和仪器本次实验所需材料和仪器与RS触发器实验相同。

2. 实验步骤（1）按照电路图连接电路板上的元件，确保连接正确且紧固。

（2）接通电源，调整电压至合适范围。

（3）使用示波器和数字万用表测量电路的输入和输出信号。

（4）按下开关，观察LED灯的亮灭情况，并记录数据。

（5）根据实验数据分析JK触发器的工作状态和逻辑。

3. 实验结果与分析通过实验测量数据，我们可以观察到JK触发器在不同输入条件下的状态变化。

触发器实验报告一、实验目的本次实验的目的是理解触发器（Flip-Flop）的工作原理和应用，并通过实验验证其稳定性和可靠性。

二、实验原理触发器是一种通过外部信号控制内部状态的电路装置，常用于数字逻辑电路中。

通过输入的控制信号，触发器可以切换输出信号的状态。

常见的触发器有RS触发器、D触发器、JK触发器等。

其中，RS触发器通过两个控制输入S和R来控制输出状态，D触发器只有一个输入D，通过时钟信号来控制状态，JK触发器则同时具备RS和D触发器的功能。

在实验中，我们使用了RS触发器和JK触发器，并通过控制输入信号和时钟信号进行实验观察。

三、实验步骤1. 按照电路图连接电路，将电路连接好后进行电源连接。

2. 先测试RS触发器，调整S和R的状态，观察输出状态并记录。

3. 然后测试JK触发器，调整J和K的状态及时钟信号，观察输出状态并记录。

4. 对比两种触发器的输出状态，并分析其原因。

五、实验结果与分析通过实验观察，我们可以发现，RS触发器具有一定的稳定性，但在输入信号不清晰或时钟信号干扰的情况下会出现状态错乱的情况。

而JK触发器具有更高的可靠性，能够在各种输入信号和时钟信号的情况下稳定输出。

这是因为JK触发器具有更灵活的控制方式，能够通过J和K的状态同时控制输出状态，在使用时比RS触发器更加方便。

六、总结本次实验通过观察和分析不同类型的触发器，加深了我们对数字电路中触发器的理解和应用。

在实际应用中，应根据具体需求选择不同类型的触发器，并注意输入信号和时钟信号的干扰，保证电路的准确性和可靠性。

触发器的应用实验报告触发器的应用实验报告引言触发器是数字电路中常用的一种元件，它能够存储和控制电路中的信号。

触发器的应用十分广泛，从计算机内存到时序电路，都离不开触发器的支持。

本实验旨在通过实际操作，深入了解触发器的原理和应用。

实验目的1. 理解触发器的基本工作原理；2. 掌握触发器的常见类型及其应用；3. 通过实验验证触发器在时序电路中的重要性。

实验器材1. 数字逻辑实验箱；2. 74LS74触发器芯片；3. 电压源；4. 示波器；5. 连接线。

实验步骤1. 搭建基本的RS触发器电路。

将74LS74芯片插入实验箱，并按照芯片引脚的连接要求，将电源和示波器连接到相应的引脚上。

通过连接线，将RS触发器的输入端与输出端相连，形成反馈电路。

2. 测试RS触发器的工作原理。

调整电压源的输出电压，观察触发器的输出变化。

通过改变输入信号的状态，观察触发器的输出是否发生翻转。

记录实验结果。

3. 搭建D触发器电路。

将74LS74芯片重新插入实验箱，并按照芯片引脚的连接要求，将电源和示波器连接到相应的引脚上。

通过连接线，将D触发器的输入端与输出端相连，形成反馈电路。

4. 测试D触发器的工作原理。

调整电压源的输出电压，观察触发器的输出变化。

通过改变输入信号的状态，观察触发器的输出是否与输入信号同步。

记录实验结果。

实验结果与分析通过实验，我们观察到了RS触发器和D触发器的工作原理。

RS触发器的输出状态受到输入信号的控制，当输入信号为高电平时，输出为低电平；当输入信号为低电平时，输出为高电平。

而D触发器则将输入信号同步到输出信号上，实现了数据的存储和传输。

触发器的应用触发器在数字电路中有着广泛的应用。

以下是一些常见的应用场景：1. 时序电路触发器可以用于构建各种时序电路，如计数器、频率分频器等。

通过触发器的状态变化，可以实现对时钟信号的精确控制，从而实现特定的计时功能。

2. 存储器触发器可以用于构建存储器单元，如寄存器、RAM等。

实验四 触发器及其应用一、实验目的1、 掌握基本RS 、JK 、D 、T 触发器的逻辑功能；2、 熟悉集成触发器的逻辑功能及使用方法；3、 学会不同逻辑功能触发器之间的转换方法。

二、实验仪器及设备1、 EEL-II 型电工电子实验台2、 数字电路实验箱3、 万用表4、 直流稳压电源5、 参考元件 三、实验内容1、 基本RS 触发器逻辑功能测试，元件用74LS00QDDQQ(a)(b)图5.1基本RS 触发器结构图2、 D 触发器逻辑功能测试，元件用74LS74（双上升沿触发D 触发器） （1） 直接复位端R D 和直接置位端S D 的功能测试 （2） D 触发器的逻辑功能测试直接复位、置位端R D 、S D 接模拟电位开关，CP 接单脉冲发生器，并改变D 的状态，将测试结果填入表5.2中。

3、 JK 触发器功能测试，选用74LS112直接复位、置位端R D 、S D 接模拟电位开关，CP 接单脉冲发生器，并改变J 、K 的状态，将测试结果填入表5.3中。

4、用D触发器构成T’触发器Q 将D触发器的D端与Q端相连，构成T’触发器。

其逻辑功能为：Q n+1=n表示每来一个CP脉冲翻转一次。

有计数功能。

（1）在CP加入单脉冲观察翻转次数和CP输入正脉冲个数间的关系。

（2）CP端加连续脉冲，用示波器观察Q与Q波形，记录填表5.4，并画出波形图。

如图5.4所示。

CPQQ图5.3波形图5、用JK触发器接T和T’触发器（1）设计电路（2）测试功能并观察CP和Q的同步波形，体会触发器的分频作用。

四、实验报告1、整理实验数据，结果填入各表格，画出要求的有关电路图；2、依实验结果总结触发器的逻辑功能。

五、思考题1、何谓基本RS触发器的记忆功能？2、D触发器翻转条件及特点是什么？3、*D触发器实现可靠计数的基本思想是什么？六、器件介绍1、D触发器74LS74图5.2上升沿触发D 触发器74LS74符号2、 JK 触发器74LS11274LS112是双主从下降沿触发JK 触发器，其逻辑符号和管脚引线排列如图5.5所示。

实验四触发器及其应用实验四实验四实验目的1.掌握基本RS触发器、JK触发器、D触发器和T触发器的逻辑功能。

2.熟悉各类触发器之间逻辑功能的相互转换方法。

3.了解触发器的应用。

实验四实验内容1.测试基本RS触发器的逻辑功能★选做2.测试双JK触发器74LS73逻辑功能3.测试双D触器74LS74的逻辑功能★选做4.触发器的转换①②将JK触发器加上门电路转化成D触发器。

将D触发器加上连接，构成T’触发器。

5.触发器的应用，利用74175的D触发器构成下面电路。

①竞赛抢答电路①移位寄存器实验四实验原理触发器是组成时序逻辑电路的基本单元之一，具有记忆功能的二进制信息存贮器件。

在外加信号的作用下，触发器可以从一个稳定状态转变为另一个稳定状态。

RS触发器：图6—1所示电路为由两个“与非”门交叉耦合而成的基本RS触发器，它是无触发器：触发器时钟控制低电平低电平直接触发的触发器，有直接置位、复位的功能，是组成各种功能触发器低电平的最基本单元。

基本RS触发器也可以用两个“或非”门组成，它是高电平高电平直接触发的触高电平发器。

011100011置1保持置零保持实验四实验原理JK触发器：JK触发器：本实验采用74LS73型双JK触发器，其引脚排列如图6-3所示。

它是下降边沿触发器触发的边沿触发器，即在CP脉冲下降沿(“1→0”)触发翻转，有强迫置“0”功能R(RD),没有强迫置“1”的功能，在置D=1时，根据下表可以测试出其逻辑功能。

保持置1置0翻转翻转异步清零实验四实验原理D触发器：是另一种使用广泛的触发器，它的基本结构多为维持阻塞型。

D触发器触发器：触发器是在CP脉冲上升沿触发翻转，触发器的状态取决于CP脉冲到来之前D端的状态，状态方程为Qn+1=D本实验采用74LS74型双D触发器,是上升边沿触发的边沿触发器。

它采用维持阻塞结构，在CP脉冲上升沿(“0→1”)触发翻转。

触发器的次态Qn+1取决于CP脉冲的上升来到之前D的状态，但是S=0,R=1时强行置1,S=1,R=0时强行置0。

multisim实验四实验报告仲恺农业⼯程学院实验报告纸__⾃动化学院_（院、系）__⼯业⾃动化__专业__144_班_电⼦线路计算机仿真课程实验四：触发器及其应⽤仿真实验⼀、实验⽬的1.掌握集成JK触发器和D触发器的逻辑功能及其使⽤⽅法。

2.熟悉触发器之间相互转换的设计⽅法。

3.熟悉Multisim中逻辑分析仪的使⽤⽅法。

⼆、实验设备PC机、Multisim仿真软件。

三、实验内容1.双JK触发器74LS112逻辑功能测试（1）创建电路创建如下图所⽰电路，并设置电路参数。

图4-1 74LS112逻辑功能测试（2）仿真测试①J1和J5分别74LS112的异步复位端输⼊，J2和J4分别为J、K数据端输⼊，J3为时钟端输⼊，X1和X2指⽰74LS112的输出端Q和Q_的状态。

②异步置位和异步复位功能测试。

闭合仿真开关拨动J1为“0”、J5为“1”，其他开关⽆论为何值，则74LS112被异步置“1”，指⽰灯X1亮，X2灭。

理解异步置位的功能。

拨动J1为“1”、J5为“0”，其他开关⽆论为何值，则74LS112被异步清“0”，指⽰灯X1灭，X2灭，理解异步复位的功能。

③74LS112逻辑功能测试⾸先拨动J1和J5，设定触发器的初态。

接着，拨动J1和J5均为“1”，使74LS112处于触发器⼯作状态。

然后，拨动J2-J4，观察指⽰灯X1和X2亮灭的变化，尤其注意观察指⽰灯令亮灭变化发⽣的时刻，即J3由“1”到“0”变化的时刻，从⽽掌握下降沿触发的集成边沿JK触发器的逻辑功能。

如下图所⽰：图4-2 JK触发器逻辑功能测试设定触发器的初态为Q = 1。

将J2置1后，再将J3置1，可以观察到此时触发器状态并⽆改变。

将J3清0，观察到输出Q = 1。

同样的，将J2清0，同时将J4置1，在J3由1->0的时刻，可以观察到Q = 0。

2.JK触发器构成T触发器（1）创建电路创建如图所⽰电路，并设置电路参数。

图4-3 74LS112构成T触发器（2）仿真测试①闭合仿真开关。

触发器实验报告一、实验目的1.1 探索触发器的基本原理触发器，简单来说，就是一个能在特定条件下改变状态的电路。

它就像一扇门，只有当你用力去推的时候，才会打开。

我们的目标是搞清楚这些“门”是如何工作的。

1.2 理解触发器在电路中的应用触发器的应用范围可广泛了。

无论是数据存储，还是控制逻辑，触发器都扮演着关键角色。

它们就像是信息的守门员，决定了什么能进，什么得被拒绝。

二、实验设备2.1 实验工具这次实验，我们用的是基本的逻辑电路组件。

包括电源、开关、LED灯，还有万用表。

这些东西就像是我们的小工具箱，缺一不可。

2.2 触发器模块我们选择了D型触发器，因其结构简单，易于理解。

它的工作原理就像是一个小孩的玩具，按一下按钮就会亮灯，放开就灭。

我们把它接入电路，准备好迎接它的“表现”。

2.3 安全措施在进行实验之前，安全可不能马虎。

我们确保电源关闭，检查所有连接，确保一切正常。

毕竟，安全第一，任何小失误都可能引发“大麻烦”。

三、实验过程3.1 连接电路首先，我们根据电路图连接所有元件。

小心翼翼地将电缆接入D型触发器。

电缆像是我们的手，仔细地操控每一个连接。

看到电路成形，心中有种莫名的期待。

3.2 测试触发器一切准备好后，开启电源。

按下开关，LED灯瞬间亮起。

那一刻，仿佛看到了触发器在欢呼。

又按一下，灯灭了，状态变化真是瞬息万变。

就像生活，时刻都在变化，让人惊喜。

3.3 数据记录我们开始记录每次实验的结果。

数据像是我们收集到的“宝藏”，每一组数字都有它的故事。

这种追踪过程，就像是在解谜，寻找背后的秘密。

四、实验结果4.1 状态变化通过几轮实验，我们观察到触发器在不同输入条件下的状态变化。

每一次按下开关，触发器都准确无误地改变状态，表现得相当稳定。

这让我想起一句话：“坚持就是胜利”。

4.2 误差分析当然，实验中也不是没有波折。

偶尔会出现状态不一致的情况。

这就引发了我们的讨论，究竟是接线问题，还是外部干扰。

最终，我们发现是接触不良导致的，改正后，一切恢复正常。

触发器——实验报告本次实验主要针对的是数据库的触发器，触发器可以在数据库中对指定的事件进行响应，可以在事件发生前或发生后对相关的SQL语句进行处理，从而实现对数据的限制、约束等相关操作。

本次实验的目标是通过实例了解什么是触发器，如何创建触发器以及触发器的应用。

一、实验环境本次实验使用MySQL数据库作为实验环境。

二、实验步骤1. 创建数据库和表结构首先，需要创建一个新的数据库，并新建一张表来进行触发器的测试。

这里，我们创建一个名为“students”的数据库和“grades”表。

表结构如下：CREATE TABLE grades(id int(11) NOT NULL AUTO_INCREMENT,PRIMARY KEY (id)) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_unicode_ci;2. 创建触发器接下来，我们要创建一个触发器来对数据进行限制。

比如，我们想对成绩的输入进行限制，限制只能输入0-100之间的分数。

创建触发器的语法如下：CREATE TRIGGER trigger_name{BEFORE | AFTER} {INSERT | UPDATE | DELETE} ON table_nameFOR EACH ROWBEGIN-- 触发器的处理END;以上语法中，trigger_name是触发器的名称，table_name是触发器所作用的表名，BEFORE或AFTER关键字表明触发器是在事件发生前还是发生后进行处理的，在本次实验中，我们使用BEFORE关键字，表示在事件发生前进行处理。

触发器可以应用在INSERT、UPDATE、DELETE事件上，我们用INSERT事件做例子，表示在插入数据之前实现相应的数据限制。

触发器中的处理代码可以是任何合法的SQL语句，其中可以使用NEW和OLD关键字来引用触发器作用的记录，NEW表示要插入或者修改的记录，OLD表示删除的记录。

触发器实验概述本文档旨在介绍触发器实验的原理、应用场景和实际操作步骤。

触发器是计算机科学中常用的一种电路元件，用于控制电路的启动和停止。

通过触发器，我们可以实现多种自动化控制和逻辑功能。

触发器的原理触发器是一种存储电路元件，可以记住输入数据的状态，并在特定条件满足时改变输出状态。

常见的触发器有RS、JK、D和T触发器等。

这些触发器都是由逻辑门（如与门、或门和非门）构成的。

触发器有两个重要的输入端：时钟输入（Clock）和异步输入（如设置端、复位端、使能端）。

时钟输入控制着触发器的状态转换，而异步输入则根据外部控制信号来改变触发器的输出。

触发器的应用场景触发器在数字电子技术中有广泛的应用。

下面是一些常见的应用场景：1.计数器：触发器可以用来实现计数器功能。

通过连续触发时钟脉冲，触发器的输出状态会不断变化，从而实现计数的功能。

2.存储器：触发器的状态可以长期保持，从而实现数据的存储。

触发器在计算机的存储器中起着至关重要的作用。

3.状态机：触发器可以用来实现有限状态机（FSM）的各种状态转换逻辑。

在自动控制和序列逻辑电路中经常使用状态机来处理复杂的逻辑功能。

4.数据同步：触发器可以用来解决由于时钟信号误差引起的数据同步问题。

通过将输入信号与时钟脉冲同步，可以确保输入数据准确地存储在触发器中。

实验准备在进行触发器实验之前，需要准备以下实验设备和材料：•Arduino主控板•面包板•杜邦线•LED灯•220欧姆电阻•开关按钮实验步骤以下是进行触发器实验的详细步骤：1.将Arduino主控板连接到电脑，并打开Arduino开发环境。

2.在面包板上搭建电路。

首先，将LED灯的正极连接到Arduino的数字引脚2上，将LED灯的负极连接到220欧姆电阻上，然后将电阻的另一端连接到GND引脚上。

3.将一个开关按钮的一个引脚连接到Arduino的数字引脚3上，另一个引脚接地。

4.在Arduino开发环境中编写以下代码：int switchPin = 3; // 开关按钮的引脚int ledPin = 2; // LED灯的引脚int state = LOW; // 开关按钮的状态void setup() {pinMode(switchPin, INPUT);pinMode(ledPin, OUTPUT);}void loop() {state = digitalRead(switchPin);if (state == HIGH) {digitalWrite(ledPin, HIGH);} else {digitalWrite(ledPin, LOW);}}5.将Arduino主控板与电脑进行连接，上传代码到Arduino主控板。

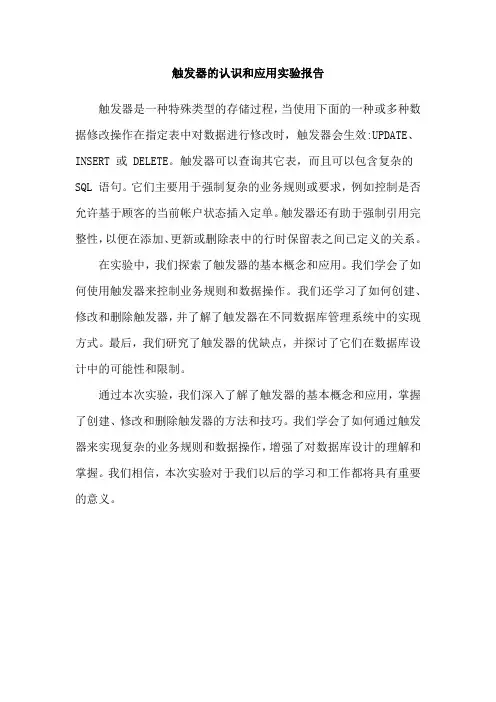

触发器的认识和应用实验报告
触发器是一种特殊类型的存储过程，当使用下面的一种或多种数据修改操作在指定表中对数据进行修改时，触发器会生效:UPDATE、INSERT 或 DELETE。

触发器可以查询其它表，而且可以包含复杂的SQL 语句。

它们主要用于强制复杂的业务规则或要求，例如控制是否允许基于顾客的当前帐户状态插入定单。

触发器还有助于强制引用完整性，以便在添加、更新或删除表中的行时保留表之间已定义的关系。

在实验中，我们探索了触发器的基本概念和应用。

我们学会了如何使用触发器来控制业务规则和数据操作。

我们还学习了如何创建、修改和删除触发器，并了解了触发器在不同数据库管理系统中的实现方式。

最后，我们研究了触发器的优缺点，并探讨了它们在数据库设计中的可能性和限制。

通过本次实验，我们深入了解了触发器的基本概念和应用，掌握了创建、修改和删除触发器的方法和技巧。

我们学会了如何通过触发器来实现复杂的业务规则和数据操作，增强了对数据库设计的理解和掌握。

我们相信，本次实验对于我们以后的学习和工作都将具有重要的意义。

实验名称：触发器的功能测试及其应用
一、实验目的：
1 熟悉J-K触发器和D触发器的逻辑功能。

2 熟悉触发器的应用。

二、实验内容：
1.测试JK触发器逻辑功能：74LS112是双J-K触发器，利用实验箱上的0-1电平、高低电平指示和单脉冲测试74LS112上一个J-K触发器的逻辑功能。

自拟实验表格，记录实验结果（预习时查出74LS112的内部结构及管脚分配）
2.测试D触发器逻辑功能：74LS74是双D触发器，利用实验箱上的0-1电平、高低电平指示和单脉冲测试74LS74上一个D触发器的逻辑功能。

自拟实验表格，记录实验结果（预习时查出74LS74的内部结构及管脚分配）
3.用D触发器和74LS138译码器实现彩灯循环电路。

要求8只彩灯，7亮一暗，且这一暗灯可以循环移动（预习时画出电路原理图）
三、实验步骤：
（学生根据自己实验情况简要总结步骤和内容。

）
四、实验总结
（学生根据自己实验情况，简要总结实验中遇到的问题及其解决办法）。

电子技术实验报告5-触发器及其应用学生实验报告系别电子信息学院课程名称电子技术实验班级 10通信A班实验名称实验五触发器及其应用姓名葛楚雄实验时间 2012年5月16日学号 2010010101019 指导教师文毅报告内容一、实验目的和任务1. 掌握基本RS、JK、T和D触发器的逻辑功能。

2. 掌握集成触发器的功能和使用方法。

3. 熟悉触发器之间相互转换的方法。

二、实验原理介绍触发器是能够存储1位二进制码的逻辑电路，它有两个互补输出端，其输出状态不仅与输入有关，而且还与原先的输出状态有关。

触发器有两个稳定状态，用以表示逻辑状态“1”和“0”，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态，它是一个具有记忆功能的二进制信息存储器件，是构成各种时序电路的最基本逻辑单元。

1、基本RS触发器图14-1为由两个与非门交叉耦合构成的基本RS触发器，它是无时钟控制低电平直接触发的触发器。

基本RS触发器具有置“0”、置“1”和保持三种功能。

通常称为置“1”端，因为 =0时触发器被置“1”;SSRRRR为置“0”端，因为=0时触发器被置“0”。

当==1时状态保持，当==0时为不定状态，应当避SS免这种状态。

基本RS触发器也可以用两个“或非门”组成，此时为高电平有效。

图14-1 二与非门组成的基本RS触发器(a)逻辑图 (b) 逻辑符号基本RS触发器的逻辑符号见图14-1(b)，二输入端的边框外侧都画有小圆圈，这是因为置1与置0都是低电平有效。

2、JK触发器在输入信号为双端的情况下，JK触发器是功能完善、使用灵活和通用性较强的一种触发器。

本实验采用74LS112双JK触发器，是下降边沿触发的边沿触发器。

引脚逻辑图如图14-2所示;JK触发器的状态方程为:n，1nnQ,JQ，KQ图14-2 JK触发器的引脚逻辑图其中，J和K是数据输入端，是触发器状态更新的依据，若J、K有两个或两个以上输入端时，组成“与”的关系。

实验四触发器及其应用 The following text is amended on 12 November 2020.实验四触发器及其应用一、实验目的1、掌握基本RS、JK、D和T触发器的逻辑功能2、掌握集成触发器的逻辑功能及使用方法3、熟悉触发器之间相互转换的方法二、实验原理触发器具有两个稳定状态，用以表示逻辑状态“1”和“0”，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态，它是一个具有记忆功能的二进制信息存贮器件，是构成各种时序电路的最基本逻辑单元。

1.基本RS触发器图4－1为由两个与非门交叉耦合构成的基本RS触发器，它是无时钟控制低电平直接触发的触发器。

基本RS触发器具有置“0”、置“1”和“保持”三种功能。

通常称S 为置“1”端，因为S＝0（R＝1）时触发器被置“1”；R为置“0”端，因为R＝0（S ＝1）时触发器被置“0”，当S＝R＝1时状态保持；S＝R＝0时，触发器状态不定，应避免此种情况发生。

基本RS触发器。

也可以用两个“或非门”组成，此时为高电平触发有效。

触发器在输入信号为双端的情况下，JK触发器是功能完善、使用灵活和通用性较强的一种触发器。

本实验采用74LS112双JK触发器，是下降边沿触发的边沿触发器。

引脚功能及逻辑符号如图4-2所示。

JK触发器的状态方程为Q n+1＝J Q n＋K Q nJ和K是数据输入端，是触发器状态更新的依据，若J、K有两个或两个以上输入端时，组成“与”的关系。

Q与Q为两个互补输出端。

通常把 Q＝0、Q＝1的状态定为触发器“0”状态；而把Q＝1，Q＝0定为“1”状态。

图4－2 74LS112双JK触发器引脚排列及逻辑符号下降沿触发JK触发器的功能如表4－2表4－2注：×—任意态↓—高到低电平跳变↑—低到高电平跳变Q n（Q n）—现态 Q n+1（Q n+1 ）—次态φ—不定态JK触发器常被用作缓冲存储器，移位寄存器和计数器。

实验四D触发器及其应用一、实验目的1、熟悉D触发器的逻辑功能；2、掌握用D触发器构成分频器的方法；3、掌握简单时序逻辑电路的设计方法。

二、实验设备1、数字电路实验箱2、数字双踪示波器3、函数信号发生器4、集成电路：74LS005、集成电路：74LS7474LS74⏹74LS74：双D触发器（上升沿触发的边沿D触发器）⏹引脚的定义：三．实验原理时序逻辑电路：⏹1、时序逻辑电路：任一时刻的输出信号不但取决于当时的输入信号，而且还取决于电路原来的状态，与以前的输入有关。

⏹2、同步时序电路⏹3、异步时序电路D触发器⏹ 1 、触发器：一个具有记忆功能的二进制信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。

2、D触发器在时钟脉冲CP的前沿（正跳变0→1）发生翻转，触发器的次态取决于CP脉冲上升沿到来之前D端的状态。

四、实验内容1、用74LS74（1片）构成二分频器、四分频器，并用示波器观察波形；2、实现如图所示时序脉冲（74LS74和74LS00各1片）五．实验结果1.用74LS74（1片）构成二分频器、四分频器，并用示波器观察波形；在CP1端加入1KHz，峰峰值为5.00V，平均值为2.50V的连续方波，并用示波器观察CP，1Q，2Q各点的波形得到的二分频波形结果为：得到的四分频结果为：2、实现如图所示时序脉冲（74LS74和74LS00各1片）1.列出真值表n Q 1n Q 011+n Q 10+n Q F00100111011100100012.特征方程3.电路图+1101+1010'10'=====n n n n n n Q Q D Q Q D F Q Q F F CP =⋅4.得到的时序脉冲波形图六、实验心得1.这次实验我做的很慢，可能原因是没有提前预习好，对电路元器件的使用还很不清晰。

2.通过这次试验，我发现在实验之前先理清思路，做好计划很重要。

实验三触发器及其应用一、实验目的1、熟悉基本RS触发器、D触发器的功能测试。

2、了解触发器的触发方式及出发特点。

3、熟悉触发器的实际应用。

二、实验设备数字电路实验箱、数字双踪示波器、74LS00、74LS74。

三、实验原理触发器是一个具有记忆功能的二进制信息存储器件，是构成时序电路的最基本逻辑单元。

也是数字逻辑电路中一种重要的单元电路。

触发器具有两个稳定状态，即“0”和“1”，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。

按其功能可分为RS触发器、JK触发器、D触发器、T和T'触发器。

触发方式有电平触发和边沿触发两种。

1、基本RS触发器是最基本的触发器。

如图所示由二个与非门交叉耦合构成。

具有置“0”、置“1”和“保持”三种功能。

2、D触发器在时钟脉冲CP的前沿（正跳变0 1）发生翻转，具有置0、置1两种功能。

D触发器应用很广，可用作数字信号的寄存，移位寄存，分频和波形发生器等。

四、实验内容1、设计水泵开关要求水位上到B水泵关闭，水位下降到A水泵开启。

（74LS00）设A（B）为0表示水位低于A（B），A（B）为1时水位高于A （B）。

据此可列出真值表：A B RD SD Q0 0 1 0 11 0 1 1 保持1 1 0 1 0RD = B SD = A实现该逻辑功能的电路图如下：2、设计智力竞赛中二人抢答装置，要求先抢答者按下开关同时封锁后抢答者的开关控制，最后由主持人清除灯光显示。

利用74LS00和74LS74实现该设计：3、实现二分频电路二分频波形：。

触发器的认识和应用实验报告
触发器是一种特殊类型的存储过程，用于在指定表中对数据进行修改时生效。

它主要用于强制复杂的业务规则或要求，例如控制是否允许基于顾客的当前帐户状态插入定单。

触发器还有助于强制引用完整性，以便在添加、更新或删除表中的行时保留表之间已定义的关系。

在实验中，我们可以使用触发器来实现各种功能。

例如，我们可以创建一个更新触发器，当指定的表被更新时，触发器会执行特定的操作。

我们可以创建一个删除触发器，当指定的表被删除时，触发器会执行特定的操作。

我们还可以创建一个插入触发器，当指定的表被插入时，触发器会执行特定的操作。

通过实验，我们深入了解了触发器的基本概念和应用。

我们学习了如何在数据库中创建和查询触发器，并了解了触发器在不同业务场景下的应用。

我们还学习了如何使用触发器来实现复杂的业务规则和要求，例如对价格低于 10 美元的书应用折扣等。

通过本次实验，我们掌握了触发器的基本概念和应用，提高了我们对数据库编程的理解和掌握。

我们相信，本次实验对于我们未来的数据库编程和应用将有着重要的意义。

实验四项目名称：触发器及其应用一、实验目的1、了解基本RS、JK和D触发器的逻辑功能2、了解时钟对触发器的触发作用3、能用触发器设计基本的时序逻辑电路二、实验设备1、数字电路实验箱2、74LS112 74LS00 74LS74三、实验内容及步骤1、测试基本RS触发器的逻辑功能本实验是选取74LS00芯片（引脚如图4-7所示）中两个与非门交叉耦合而成，如图4-8所示。

根据图4-8连线，d S、d R端分别接在实验箱上的逻辑电平选择开关上，输出Q和Q分别接在实验箱上的LED电平指示上。

按表4-5选择输入状态，测试并记录结果。

图4-7 74LS00引脚图图4-8 基本RS触发器表4－5d S d R Q Q011110112、JK触发器(1) 测试置位端S D和复位端R D 的功能按表4-6，将74LS112芯片（引脚如图4-9所示）的R D、S D、J、K端分别接逻辑电平选择开关，CP 接实验箱中的单脉冲下降沿触发输出端，Q、Q端分别接至实验箱的LED电平指示上。

根据表4-6，确定R D，S D、J、K端状态，按下单脉冲触发按钮，测试并记录实验结果（表中“×”表示无关项，即可置于任意状态）。

图4-9 74LS112引脚图表4-6(2) 测试JK触发器的逻辑功能按表4－7，测试JK触发器的逻辑功能。

将CP接单脉冲下降沿触发输出端，J、K、R D、S D端分别接逻辑电平选择开关，Q端接在实验箱的LED电平指示上。

利用置位端S D和复位端R D的功能，根据表4-6预置现态Q n ,然后R D 、S D 端同时置“1”，J 、K 状态按表4-7设定。

按下单脉冲触发按钮，测试并记录结果。

表4-73、D 触发器(1) 测试置位端S D 、复位端R D 的功能。

将74LS74芯片（引脚如图4-10所示）的D 、S D 、R D 端分别接逻辑电平选择开关，CP 接实验箱中的单脉冲上升沿触发端输出端，Q 、Q 分别接在实验箱的LED 电平指示上。
