10.3 平面点位放样 点的平面位置放样常用方法有直角坐标法、极坐标法、角度
交会法、距离交会法和全站仪坐标法。 10.3.1 直角坐标法 •当在施工现场有互相垂直的主轴线时，
可以用直角坐标法放样点的平面位置。
则可立即显示当前棱镜位置与放样点位置的坐标差。 • 根据坐标差值，移动棱镜位置，直至坐标差值为零，这时棱镜
所对应的位置就是放样点位置，在地面作出标志。 • 极坐标法放样是将起始方向置为零方向，全站仪坐标放样法是
将起始方向的方位角作为全站仪的初值。如在图10-7中，起始 方向应置为 αAB = 305°48′32″ 。
• 其方法如下：
① 安置水准仪A、B之间，在A点竖立水准尺，测得后视读数
a=1.675m。 ② 在B点处设置木桩，在B点地面上竖立水准尺，测得前视读数
b=1.332m。 ③ 视线高 H i H A a 20.950 1.675 22.625m
放样点的高程位置 C 21.500 （22.625 1.332） 0.207m ④ 与水准尺0.207m处对齐，
10.1.3 施工测量的精度 • 取决于工程的性质、规模、材料、施工方法等因素。 • 由工程设计人员提出的建筑限差或按工程施工规范来确定。 • 建筑限差一般是指工程竣工后的最低精度要求——容许误差。 • 设建筑限差为Δ，工程竣工后的中误差M应为Δ的一半，即
M＝Δ/2 • 工程竣工后的中误差M由测量中误差和施工中误差m施组成，
• 如图10-8所示，根据控制点 A、B、C 和放样点 P的坐标计算β1 、 β2、 β3、 β4角值。
• 放样时，将经经纬仪安置在控制点 A上, 后视点B, 根据已知水

施工测量的基本方法[1]

施工测量的基本方法[1]

10 施工测量的基本方法一、概述由于在勘探设计阶段所建立的控制网，是为测图而建立的，有时并未考虑施工的需要，所以控制点的分布、密度和精度，都难以满足施工测量的要求；另外，在平整场地时，大多控制点被破坏。

因此施工之前，在建筑场地应重新建立专门的施工控制网。

1．施工控制网的分类施工控制网分为平面控制网和高程控制网两种。

（1）施工平面控制网 施工平面控制网可以布设成三角网、导线网、建筑方格网和建筑基线四种形式。

①三角网 对于地势起伏较大，通视条件较好的施工场地，可采用三角网。

②导线网 对于地势平坦，通视又比较困难的施工场地，可采用导线网。

③建筑方格网 对于建筑物多为矩形且布置比较规则和密集的施工场地，可采用建筑方格网。

④建筑基线 对于地势平坦且又简单的小型施工场地，可采用建筑基线。

（2）施工高程控制网 施工高程控制网采用水准网。

2．施工控制网的特点a ．与测图控制网相比，施工控制网具有控制范围小、控制点密度大、精度要求高b ．受干扰大，使用频繁。

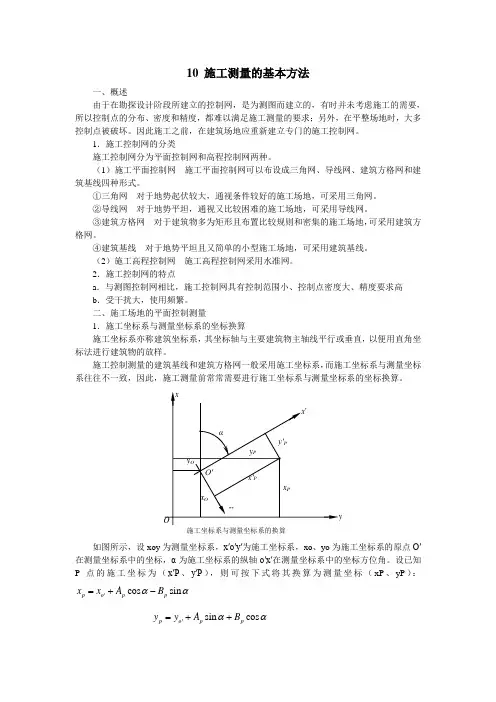

二、施工场地的平面控制测量1．施工坐标系与测量坐标系的坐标换算 施工坐标系亦称建筑坐标系，其坐标轴与主要建筑物主轴线平行或垂直，以便用直角坐标法进行建筑物的放样。

施工控制测量的建筑基线和建筑方格网一般采用施工坐标系，而施工坐标系与测量坐标系往往不一致，因此，施工测量前常常需要进行施工坐标系与测量坐标系的坐标换算。

如图所示，设xoy 为测量坐标系，x′o′y′为施工坐标系，xo 、yo 为施工坐标系的原点O′在测量坐标系中的坐标，α为施工坐标系的纵轴o′x′在测量坐标系中的坐标方位角。

设已知P 点的施工坐标为（x′P 、y′P ），则可按下式将其换算为测量坐标（xP 、yP ）：'c o s s in p o p p x x A B αα=+-'sin cos p o p p y y A B αα=++如已知P 的测量坐标，则可按下式将其换算为施工坐标：''()cos ()sin p p o p o A x x y y αα=-+- ''()sin ()cos p p o p o B x x y y αα=--+-2．建筑基线建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或几条轴线。

施工测量的基本方法

施工测量的基本方法

第10章施工测量的基本方法本章提要本章主要介绍：①施工测量的目的、特点、精度及组织原则;②施工控制测量，即建筑基线、方格网等的放样方法；③施工测量的基本工作；④点的平面和高程位置的放样方法;⑤圆曲线及其放样方法.§10。

1 施工测量概述地形图的测量工作是以地面控制点为基础，测量出控制点至周围各地形特征点(简称测点）的距离、角度、高差以及测点与测点间的相互位置关系等数据,并按一定的比例将这些测点缩绘到图纸上，绘制成图.施工测量也以地面控制点为基础，但却是根据图纸上的建筑物的设计尺寸，计算出各部分的特征点与控制点之间的距离、角度(或方位角)、高差等数据,将建筑物的特征点在实地标定出来，以便施工,这项工作又称“放样”。

施工测量所采用的方法基本上与测图工作所用的方法一致,所用测量仪器基本相同。

为了避免放样误差的积累，施工测量必须遵循“由整体到局部、先控制后细部”的组织原则。

由于施工测量的目的和内容与测图工作不完全一致，有其自身的特点，因此，施工测量的基本方法与测图方法也不完全一样，有其自身的特点和规律。

10。

1.1 施工测量的目的和内容施工测量的目的与一般测图工作相反，它是按照设计和施工的要求将设计的建筑物、构筑物的平面位置在地面上标定出来，作为施工的依据，并在施工过程中进行一系列的测量工作,以衔接和指导各工序之间的施工。

施工测量贯穿于整个施工过程中。

从场地平整、建筑物定位、基础施工，到建筑物构件的安装等工序,都需要进行施工测量，才能使建筑物、构筑物各部分的尺寸、位置符合设计要求。

其主要内容有：①建立施工控制网。

②建筑物、构筑物的详细放样.③检查、验收。

每道施工工序完工之后，都要通过测量检查工程各部位的实际位置及高程是否与设计要求相符合。

④变形观测。

随着施工的进展，测定建筑物在平面和高程方面产生的位移和沉降，收集整理各种变形资料，作为鉴定工程质量和验证工程设计、施工是否合理的依据.10。

1.2 施工测量的特点施工测量与一般测图工作相比具有如下特点：①目的不同。

《土木工程制图》课件 土木工程制图(第十章)

《土木工程制图》课件 土木工程制图(第十章)
（6）水准点。沿线设置的水准点，都 应按其所在位置，在设计线上方或下方的 适当位置用细竖直引出线引出，并标注其 水准点的桩号、编号、高程和路线的相对 位置。
第十章道路、桥梁及涵洞工程图
第 23 页
2．资料表部分
为了便于对照查阅，资料表与图样应上下竖直对正布 置，一般列有地质概况、坡度与距离、挖填高度、设计高 程、地面高程、里程桩号、直线及平曲线等。其中：
第十章道路、桥梁及涵洞工程图
第 14 页
3．尺寸单位
道路工程图中的尺寸单位规定为：路线的里程桩号以 “km”为单位，钢筋直径及钢结构尺寸以“mm”为单位，其 余以“cm”为单位。当不按以上规定时，应在图样中予以说 明。
通过识读图10-1可知，新设计的这段公路是从K3+300 处开始，由西南方向地势较低处，自西向东延伸至JD6，右 转58°25′10″，圆曲线半径为500 m，路线从竹坪村北通过， 在 K4 400 处 跨 白 沙 河 ， 有 桥 梁 一 座 ， 到 JD7 再 向 左 转 23°41′05″，圆曲线半径为600 m，路线沿山脚自西向东延伸 至K5+200止。
第十章道路、桥梁及涵洞工程图
第 15 页
（三）路线平面图的拼接
由于道路路线较长，不可能将整个路线平面图画在同一张图样内， 因此需要分段绘制在若干张图样上，使用时再将各张图样拼接起来。 每张图样右上角应画有角标，角标内应注明该张图样的序号和总张数， 并在最后一张图样的右下角绘制标题栏。
平面图中路线的分段宜在整数里程桩处断开，并垂直于路线画出 细单点长画线作为接图线。相邻图样拼接时，路线中心对齐，接图线 重合，并以正北方向为准，如图10-3所示。
（3）设计路线。设计路线简称设计线。在纵断面图中， 道路的设计线用粗实线表示，它是根据地形起伏和公路等级， 按相应的工程技术标准确定的。设计线上各点的标高通常是 指路基边缘的设计高程。

施工测量基本方法

施工测量基本方法

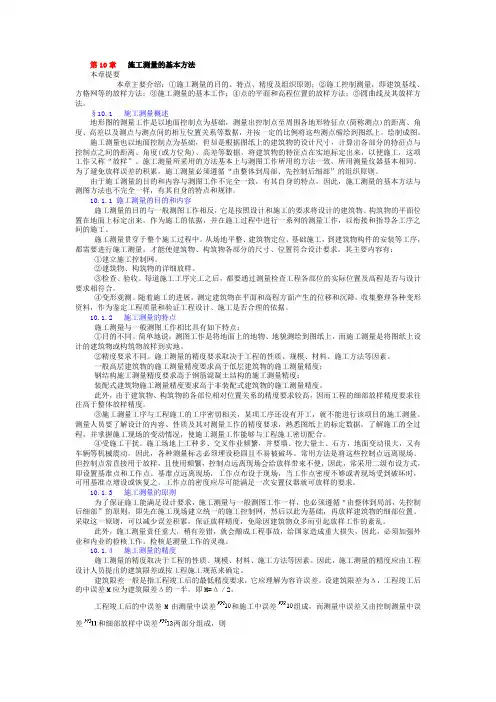

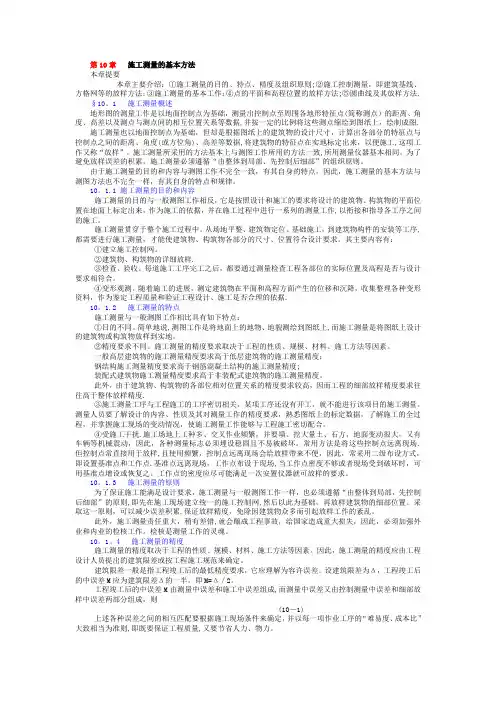

第10章施工测量的基本方法本章提要本章主要介绍：①施工测量的目的、特点、精度及组织原则；②施工控制测量，即建筑基线、方格网等的放样方法；③施工测量的基本工作；④点的平面和高程位置的放样方法；⑤圆曲线及其放样方法。

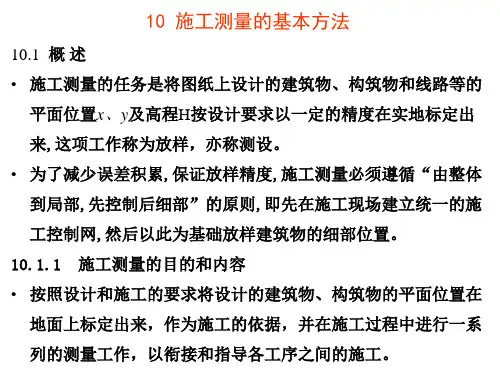

§10.1 施工测量概述地形图的测量工作是以地面控制点为基础，测量出控制点至周围各地形特征点(简称测点)的距离、角度、高差以及测点与测点间的相互位置关系等数据，并按一定的比例将这些测点缩绘到图纸上，绘制成图。

施工测量也以地面控制点为基础，但却是根据图纸上的建筑物的设计尺寸，计算出各部分的特征点与控制点之间的距离、角度(或方位角)、高差等数据，将建筑物的特征点在实地标定出来，以便施工，这项工作又称“放样”。

施工测量所采用的方法基本上与测图工作所用的方法一致，所用测量仪器基本相同。

为了避免放样误差的积累，施工测量必须遵循“由整体到局部、先控制后细部”的组织原则。

由于施工测量的目的和内容与测图工作不完全一致，有其自身的特点，因此，施工测量的基本方法与测图方法也不完全一样，有其自身的特点和规律。

10.1.1 施工测量的目的和内容施工测量的目的与一般测图工作相反，它是按照设计和施工的要求将设计的建筑物、构筑物的平面位置在地面上标定出来，作为施工的依据，并在施工过程中进行一系列的测量工作，以衔接和指导各工序之间的施工。

施工测量贯穿于整个施工过程中。

从场地平整、建筑物定位、基础施工，到建筑物构件的安装等工序，都需要进行施工测量，才能使建筑物、构筑物各部分的尺寸、位置符合设计要求。

其主要内容有：①建立施工控制网。

②建筑物、构筑物的详细放样。

③检查、验收。

每道施工工序完工之后，都要通过测量检查工程各部位的实际位置及高程是否与设计要求相符合。

④变形观测。

随着施工的进展，测定建筑物在平面和高程方面产生的位移和沉降，收集整理各种变形资料，作为鉴定工程质量和验证工程设计、施工是否合理的依据。

10.1.2 施工测量的特点施工测量与一般测图工作相比具有如下特点：①目的不同。

《土木施工测量》PPT课件

《土木施工测量》PPT课件

查制度；
５、施工现场交通频繁，地面震动大；各
种测量标志应埋设稳固，一旦被毁，
应及时恢复。
６、施事故．
建筑精选课件
5
§10-1 测设的基本工作
测设的基本工 距离测设 角度测设 高程测设 作：
一、测设已知水平距离
从地面上一个已知点开始，沿已知方向，量出 给定的水平距离，定出该段距离的另一端的工作
进行一系列的测量工建筑作精选课。件
2
3、主要内容：
（１）建立施工控制网；
（２）依据设计图纸要求进行建（构）
筑物的放样；
（３）每道施工工序完成后，通过测
量检查各部位的平面位置和高程
是否符合设计要求；
（４）随着施工的进展，对一些大
型、高层或特殊建（构）物进行
变形观测。
建筑精选课件
3
施工测量的特点与要求
方格网线设计原则：
C
方格网线与相应的主轴
线正交且网线交点通视；
正方形格网线边长多取
Mº A
OB
N
100m-200m，矩形格网
边长尽可能取50m或其
倍数。
Dº
建筑精选课件
32
建筑方格网的测设
主轴线放样：
①M、O 、N点放样方法同 M
建筑基线，∠MON与180º
之差应在 ±10″之内；
② O点安置经纬仪放样主点C、D；
3、瞄准B点上的水准尺,调节脚螺旋,使视线在 B标尺上的读数等于仪器高i,此时水准仪的 倾斜视线与设计坡度线平行;
4、在A B之间按一定的间距打桩,当各桩点上 水准尺读数都为仪器高i时,则各桩顶连线就 是所需测设的设计坡度。
建筑精选课件
22
各桩处填挖高度的确定:

施工测量的基本方法

施工测量的基本方法

提高测设精度。
由第四章距离测量计算公式，知：
D D'ld lt lh
则测设时的公式为：
D放 D ld lt lh
13
例 从A点沿AC方向测设B点，使水平距离 D=25.000m，所用钢尺的尺长方程式为：
lt 30m 0.003m 1.25 105 30m (t 20 C) 测设时温度为 t 30 C ，测设时拉力与检定钢尺
x A 348.758 m
458.000 m 433.570 m 解： y AP arctan AP arctan 370.000 m 348.758 m x AP 485934 AB AP 1034848 485934 544914
4
10.1.2施工测量的特点
1、目的不同：实地存在 ----测量-----〉图 图上设计 ----测设-----〉实地位置 2、精度要求不同：因工程的性质、规模、材料、施 工方法而定。 3、测量工序与施工工序相关，且受施工干扰
11.1.3施工测量的原则
从整体到局部；先控制后碎部；步步检核
5
10.1.4施工测量的精度
h2 ( 1.000 m) 2 l h 0.020 m 2D 2 25 m
L D ld l t l h 25.000 m 0.002 m 0.003 m ( 0.020 m) 25.015 m
15 3）在地面上从A点沿AC方向用钢尺实量25.015m定出 B点，则AB两点间的水平距离正好是已知值25.000m。
650.00 m 620.00 m 30.00 m
Ⅳ
建筑物的宽度 xc xa
Ⅰ
yⅠa
xⅠa xa x 620.00 m 600.00 m 20.00 m yⅠa ya y 530.00 m 500.00 m 30.00 m

1土木工程施工测量-PPT文档资料

1土木工程施工测量-PPT文档资料

1.5.2
线路测量的基本过程
（1）规划选线阶段 规划选线阶段是线路工程的开始阶段，一般内容包括图 上选线、实地勘察和方案论证。 （2）线路工程的勘测阶段 线路工程的勘测通常分初测和定测两个阶段。
1.5 线路工程测量：
1.5.3
线路工程的中心线由直线和曲线构成，中线测量就是通 过线路的测设，将线路工程中心线标定在实地上。中线测 量主要包括测设中心线起点、终点，各交点(JD)和转点 (ZD)，量距和钉桩，测量线路各偏角(α )，测设圆曲线等。
测量仪器简介
1.2施工测量的基本方法：
1.2.1施工控制网 施工控制网分为平面控制网和高程控制网两种。施工平面 控制网可以布设成三角网、导线网、方格网和建筑基线四种 形式。施工高程控制网 施工高程控制网采用水准网。 1.2.2建筑基线 建筑基线是拟建场地的施工控制基准线。基线的布设形式 应根据建筑物的分布、施工场地地形等因素来确定。常用的 布设形式有“一”字形、“L”形、“十”字形和“T”形。 1.2.3建筑方格网 由正方形或矩形组成的施工平面控制网，称为建筑方格。 建筑方格网的测设方法分①主轴线测设②方格网点测设 1.2.4施工场地的高程控制测量 采用水准测量方法，根据施工场地附近的国家或城市已知 水准点，测定施工场地水准点的高程，纳入统一高程系统
1.3 民用建筑施工测量：
1.3.1建筑物的定位和放线 （1）建筑物的定位 建筑的定位，就是将建筑物外轮廓各轴线交点测设在地 面，然后再根据这些点进行细部放样。 （2）建筑物放线 根据已定位的外墙轴线交点桩详细测设出建筑物的其他 各轴线交点的位置，并用木桩（桩上钉小钉）标定出来， 称为中心桩。并据此按基础宽和放坡宽用白灰线撒出基槽 开挖边界线。 1.3.2 龙门板和轴线控制桩的设置 （1）龙门板法 （2）轴线控制桩法 （3）建筑物基础土方开挖施工测量
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

DAQ定Q点
过C点作AC垂线 量取DAP得3点
边P3和Q2直线交出1 点,1、2、3点即为基线 点，角为直角≤±20″
§10.2 建筑施工控制测测图量坐标
施工坐标
10.2.1 建筑基线BPsinα
⑵建筑基线的放样方法
②利用测量控制点放样 利用建筑基线的设计坐标和附近已有测量控制点的坐标，按照 极坐标放样方法计算出AP放cos样α 数据（β和D），然后放样。 施工坐标与测量坐标往往不一致，在计算放样数据时，应将放 样数据统一到同一坐标系中。（图10－3）
m12 0.26
(10-4) (10-5)
(10-6) (10-7)
§10.2 建筑施工控制测量
10.2.1 建筑基线
⑴建筑基线的布设 建筑基线是建筑场地的施工控制基准线，即在场地中央放样一 条长轴线或若干条与其垂直的短轴线。它适用于建筑设计总平面布 置比较简单的小型建筑场地。 布设形式根据建筑物的分布、场地地形等因素来确定。 常见形式有“一”、“L”、“十”、“T”字形，如图10－1 。
10.2.1 建筑基线
⑵建筑基线的放样方法 ②利用测量控制点放样 以“一”字形建筑基线为例，说明利用测量控制点放样建筑基 线点的方法。图10-4所示，A、B为附近已有的测量控制点，1、2、 3为选定的建筑基线点。
首先，将1、2、3点的施 工坐标换算成测量坐标，再 根据其坐标反算放样数据β1 、β2、β3和D1、D2、D3(式69 、 6-10)； 然 后，用 经 纬 仪 和钢尺按极坐标法放样1、2
按照设计和施工的要求将设计的建筑物、构筑物的平面位置在 地面上标定出来，作为施工的依据，并在施工过程中进行一系列的 测量工作，以衔接和指导各工序之间的施工。
施工测量的主要内容有：
①建立施工控制网 ②建筑物、构筑物的详细放样。 ③检查、验收。 ④变形观测。
§10.1 施工测量概述Biblioteka 10.1.2 施工测量的特点
工业场地：施工测量的细部放样精度高于控制测量，取：
m 11
m 12 2
(10-3)
桥梁和水利枢纽：应使控制点误差所引起的放样点误差，相对 于施工放样来说小到可忽略不计的程度。
m 1 0m 1 1 2m 1 2 2m 1 2 1 m m 1 1 2 1 2m 1 2 1 2 m m 1 1 1 2 2 2
施工测量与一般测图工作相比具有如下特点： ①目的不同——将图上设计的建筑物放样到实地。 ②精度要求不同——高层＞低层，钢结构＞钢混结构，装配式 ＞非装配式，细部放样＞整体放样 ③施工测量工序与工程施工的工序密切相关。 ④受施工干扰——工程多、交叉频、地面变动大，测量标志易 破坏。
10.1.3 施工测量的原则
由整体到局部，先控制后细部”的原则。 检核是测量工作的灵魂。
§10.1 施工测量概述
10.1.4 施工测量的精度
取决于工程的性质、规模、材料、施工方法等因素。 由工程设计人员提出的建筑限差或按工程施工规范来确定。 建筑限差一般是指工程竣工后的最低精度要求——容许误差。 设建筑限差为Δ，工程竣工后的中误差M应为Δ的一半，即
、3点。1 A1 AB 2 360-A1 A2 3 A3 A2
§10.2 建筑施工控制测量
10.2.1 建筑基线
⑵建筑基线的放样方法 ②利用测量控制点放样
由于测量误差不可避免，放样的基线点往往不在同一直线上，
且点与点之间的距离与设计值不完全相符。
需精确测出已放样直线的
折角β’和距离D’，并与设
计 值 相 比 较 。 若 Δβ=β’-
b
180 - u r ( 2 2 ) 2 ( a b )
ab
ab
§10.2 建筑施工控制测量
10.2.2 建筑方格网
⑴建筑方格网的布设
建筑方格网场的布设应根据总平面图上各种已建和待建的建筑 物、道路及各种管线的布设情况，结合现场的地形条件来确定。
方格网的形式有正方形、矩形两种，常分两级布设。用直角坐 标法进行定位，放样较为方便，且精度较高。但工作量大、不够灵 活、易毁坏，有全站仪的条件下，正逐步被导线网或三角网代替。
180° 超 限 ( ＞ ±15″ ） ， 则
应对1′、2′、3′点在横向
ab ab 2
(10-10)
(因u、r角进均行很等小量，调故 整 ， 图 10-5 所 示 若u 放a2样距。离2a调 超整 量限按，下DD式计D算D-D：101000
则以2r点 为准，2按设计长度在纵向调整1′
、3′点。b2
M＝Δ/2
工程竣工后的中误差M由测量中误差m10和施工中误差m20组成， 而测量中误差又由控制测量中误差m11和细部放样中误差m12两部分 组成，则
M2=m112+m122+m202
(10-1)
测量精度要比施工精度高。它们之间的比例关系为：
m10
m20 2
(10-2)
§10.1 施工测量概述
10.1.4 施工测量的精度
土木工程测量
第十章 施工测量的基本 方法
§10.1 施工测量概述
施工测量也以地面控制点为基础，根据图纸上的建筑物的设计 尺寸，计算出各部分的特征点与控制点之间的距离、角度（或方位 角）、高差等数据，将建筑物的特征点在实地标定出来，以便施工 ，这项工作又称“放样”。
10.1.1 施工测量的目的和内容
若上式括号中第二项＝0.1，即控制点误差的影响占测量误差 总影响的10%，即可忽略不计，则
m11 0.45m12 0.4m10 m12 0.9m10
§10.1 施工测量概述 10.1.4 施工测量的精度
综上所述，对于工业场地：
m11 6 0.17
m12
2 6
0.24
对于桥梁和水利枢纽工程：
m11 0.12
APsinα
BPcosα
若将P点的施工坐标转化为测图坐标，换算公式为：
xp xQApcosBps in yp yQAps inBpcos
(10-8)
若将P点的测图坐标转化为施工坐标，换算公式为：
Ap(xpxQ)co s(ypyQ)sin Bp(xpxQ)sin(ypyQ)cos
(10-9)
§10.2 建筑施工控制测量
§10.2 建筑施工控制测量
10.2.1 建筑基线
⑴建筑基线的布设
建筑基线的布设要求 ①主轴线位于场地中央，与主要建筑物轴线平行，定位点≥3 ，以便相互检核。 ②基线点位应通视良好、不易被破坏、设置成永久性控制点。
⑵建筑基线的放样方法 ①根据建筑红线或中线放样（图10－2）
DAP定P点
过B点作AB垂线 量取DAQ得2点
