耳机线材(摇摆)寿命测试

  • 格式：xlsx
  • 大小：1.31 MB
  • 文档页数：1

下载文档原格式

  / 1

合集下载

耳机可靠性测试标准

耳机可靠性测试标准

1、目的：为验证产品的使用寿命达到标准的要求,特制定此可靠性检测标准。

2、范围：适用于本厂所有耳机产品及材料（含半成品）开发及生产过程的可靠性实验。

3、权责：工程部：负责产品开发过程（产品，半成品及产品材料的可靠性，并制定产品的可靠性测试标准。

品管部：负责生产来料，半成品及生产过程可靠性实验验证，并出具实验报告。

项目部/工程部：对实验不合格品的分析、并制定改善方案。

4、实验项目：一）环境测试适用阶段 序号实验项目实验方法和要求 合格标准实验设备数量ESPPMP选用1高温工作试验产品处于正常工作状态、输入音频扫描信号（按公司常规），音量开至最大，在温度设置为您60℃士2℃的试验箱中工作8H 后取出检测。

试验后产品应功能正常，灵敏度变化不超过士3db;产品外观应正常，无变色、龟裂等情形。

恒温恒湿测试机5PCS●●2低温工作试验产品处于正常工作状态、输入音频扫描信号（按公司常规），音量开至最大，在温度设置为-20℃士2℃的试验箱中工作8H 后取出检测。

试验后产品应功能正常，灵敏度变化不超过士3db ，产品外观应正常，无变色，龟裂有情情形。

恒温恒湿测试机5PCS●●3高温贮藏试验将功能‘外观正常的产品放置于70℃士2℃的试验箱内8H 后取出检测。

试验后产品应功能正常，灵敏度变化不超过士3db ；产品外观应正常，无变色，龟裂等情形。

恒温恒测试机5PCS●●4低温贮藏试验将功能‘外观正常的产品纺织于-35℃士2℃的试验箱内8H 后取出检测。

试验后产品应功能正常，灵敏度变化不超过士3db ，产品外观应正常，无变色，龟裂等情形。

恒温恒湿测试机5PCS●●5高温高湿试验将功能、外观正常的产品放置于温度为40℃士2℃、湿度为93%的士2%PH 的恒温恒湿试验箱中储藏48H ，试验后在常温下恢复2H 后检测。

试验后产品应功能正常，灵敏度变化不超过士3db ；产品外观应正常，无变色，龟裂等情形。

恒温恒湿测试机5PCS●●6 高低温循环试验将功能，外观正常的产品放置于-20℃士2℃的试验箱中持续24H 后取出，常温下恢复2H ，检查后再放置于60℃士2℃的试试验后产品应功能正常，灵敏度变化不超过士3db ，产品外观应正常，无变色、龟恒温恒湿测试机5PCS●●文件编号：WI-QDM-001版本：A/0可靠性实验规程编写时间：2013-09-07页码：4 OF 14文件编号：WI-QDM-001 版本：A/0耳机可靠性实验标准编写时间：2013-09-07页码：5 OF 14适用阶段序号实验项目 实验方法和要求 合格标准 实验设备 数量ESPPMP选用7温度冲击实验产品处于正常工作状态，输入白噪音，音量开至最大，在经-10℃士2℃的试验中持续2H 后，再经30min 升温至40℃士2℃并持续2H ，又经30min 降温至-10℃士2℃，经过4次温度循环后在常温下恢复2H 再进行检测。

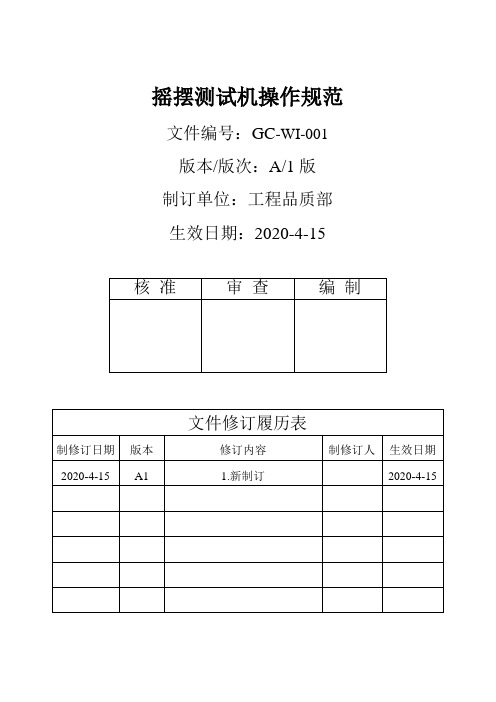

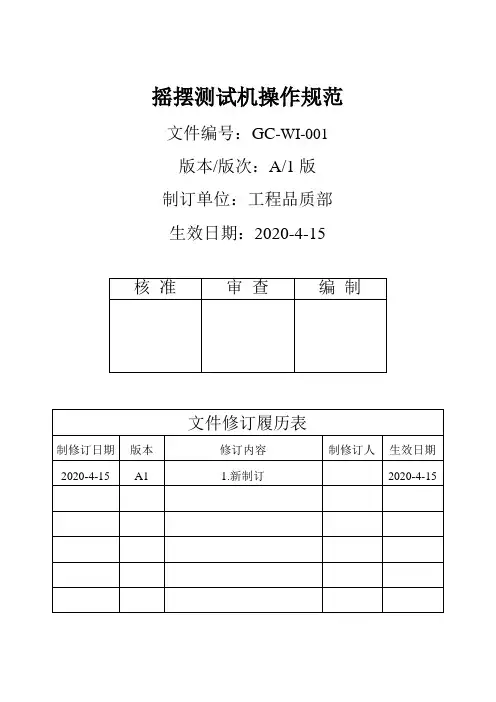

数据线摇摆寿命测试操作指引

数据线摇摆寿命测试操作指引

摇摆测试机操作规范文件编号：GC-WI-001版本/版次：A/1版制订单位：工程品质部生效日期：2020-4-15名称摇摆测试机操作规范编号GC-WI-001版本A/1版页次1/41.0 制定目的:为正确测量本厂生产之CABLE线材耐弯曲寿命.2.0 适用范围：摇摆测试机适用于各种电线电缆及插头连接线,例如:COAXALL CABLE, POWER SUPPLY CABLE AUDIO/VIDEO CABLE,CONTROLLER CABLE等作弯曲性强度标准测试仪器.3.0 操作方法:3.1.0带SR卡位的CABLE(有相应之外壳)摇摆方法：步骤：3.1.1待测试线材成型SR。

并将导体芯线接通。

3.1.2 将成型SR端装入已经过修改的外壳内。

3.1.3 将安装好之线材装入测试机夹线位。

（如右图）3.1.4 依次将待测试线材安装好。

3.1.5 将待测试线材导体与仪器接通。

3.1.6 按要求设定调整摇摆角度(内调整),设定摆动速度以及荷重。

（如右图）3.1.7 接装完毕后重新检验所有要求是否正确,然后启动摇摆测试机开始摇摆测试.3.1.8 试验完成后,电测性能没有短路开路现象,及编织铜丝断线率低于30%以下定为合格品.核准：审查：制定：名称摇摆测试机操作规范编号GC-WI-001版本A/1版页次1/43.2.0 带SR卡位的CABLE(无相应之外壳)摇摆方法：步骤：3.2.1待测试线材成型SR。

并将导体芯线接通。

3.2.2将线材带SR端装入测试机夹线位。

（如右图）3.2.3依次将待测试线材安装好。

3.2.4将待测试线材导体与仪器接通。

3.2.5按要求设定调整摇摆角度(内调整),设定摆动速度以及荷重。

（如右图）3.2.6接装完毕后重新检验所有要求是否正确,然后启动摇摆测试机开始摇摆测试.3.2.7试验完成后,电测性能没有短路开路现象,及编织铜丝断线率低于30%以下定为合格品.核准：审查：制定：名称摇摆测试机操作规范编号GC-WI-001版本A/1版页次1/43.3.0一般CABLE线材的摇摆方法：步骤：3.3.1将待测试线材一端打结。

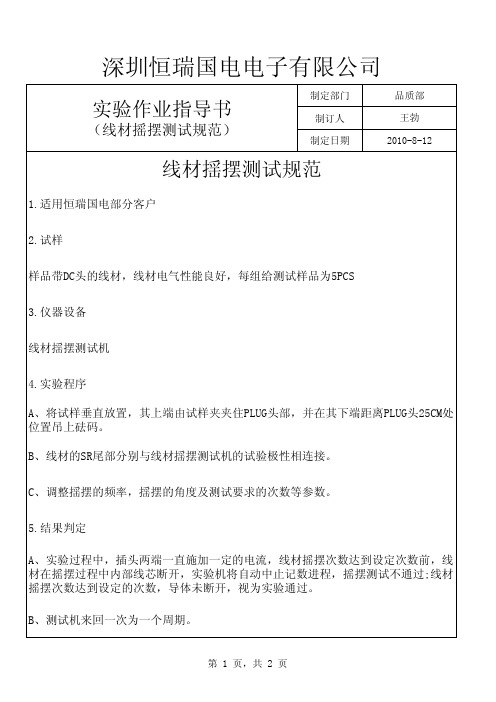

线材摇摆测试规范

线材摇摆测试规范

制定部门制订人制定日期1.适用恒瑞国电部分客户线材揺摆测试规范线材揺摆测试机3.仪器设备样品带DC头的线材，线材电气性能良好，每组给测试样品为5PCS 2.试样A、实验过程中，插头两端一直施加一定的电流，线材摇摆次数达到设定次数前，线材在摇摆过程中内部线芯断开，实验机将自动中止记数进程，摇摆测试不通过;线材摇摆次数达到设定的次数，导体未断开，视为实验通过。

B、测试机来回一次为一个周期。

2010-8-12王勃品质部5.结果判定C、调整揺摆的频率，揺摆的角度及测试要求的次数等参数。

B、线材的SR尾部分别与线材揺摆测试机的试验极性相连接。

A、将试样垂直放置，其上端由试样夹夹住PLUG头部，并在其下端距离PLUG头25CM处位置吊上砝码。

实验作业指导书（线材摇摆测试规范）4.实验程序制定部门制订人制定日期2010-8-12王勃品质部实验作业指导书（线材摇摆测试规范）线型线号摇摆频率摇摆角度吊重次数18AWG 45次/分钟120度300克250020AWG 45次/分钟120度250克200022AWG 45次/分钟120度200克150024AWG 45次/分钟120度150克150026AWG 45次/分钟120度100克150018AWG 45次/分钟120度250克150020AWG 45次/分钟120度200克150022AWG 45次/分钟120度150克150024AWG 45次/分钟120度150克100026AWG 45次/分钟120度100克100018AWG 45次/分钟120度200克150020AWG 45次/分钟120度150克150022AWG 45次/分钟120度150克100024AWG 45次/分钟120度100克150026AWG45次/分钟120度50克1000246424681185拟定：6、实验后试摇摆实验后线材试样一律剪断，报废处理。

附表：线材摇摆测试的一般要求：批准王勃审核洪记琼。

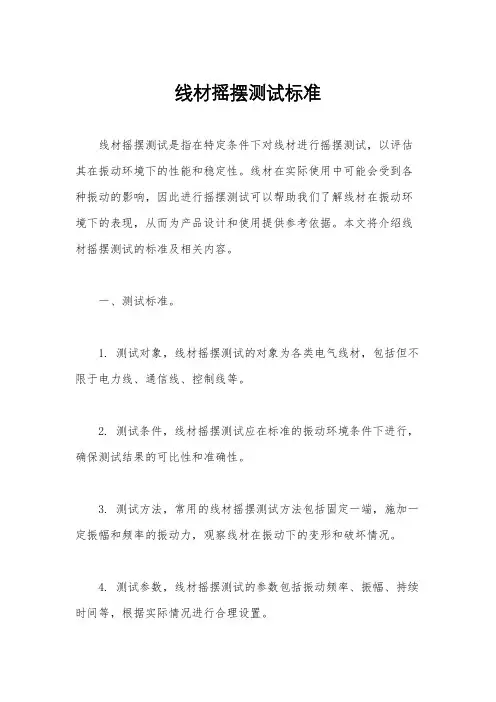

线材摇摆测试标准

线材摇摆测试标准

线材摇摆测试标准线材摇摆测试是指在特定条件下对线材进行摇摆测试，以评估其在振动环境下的性能和稳定性。

线材在实际使用中可能会受到各种振动的影响，因此进行摇摆测试可以帮助我们了解线材在振动环境下的表现，从而为产品设计和使用提供参考依据。

本文将介绍线材摇摆测试的标准及相关内容。

一、测试标准。

1. 测试对象，线材摇摆测试的对象为各类电气线材，包括但不限于电力线、通信线、控制线等。

2. 测试条件，线材摇摆测试应在标准的振动环境条件下进行，确保测试结果的可比性和准确性。

3. 测试方法，常用的线材摇摆测试方法包括固定一端，施加一定振幅和频率的振动力，观察线材在振动下的变形和破坏情况。

4. 测试参数，线材摇摆测试的参数包括振动频率、振幅、持续时间等，根据实际情况进行合理设置。

5. 测试评估，根据线材在摇摆测试中的表现，对其性能和稳定性进行评估，包括变形程度、破坏情况等。

二、测试内容。

1. 摇摆测试前的准备工作，包括确定测试对象、选择合适的测试条件和方法、准备测试设备等。

2. 摇摆测试过程，按照设定的振动频率和振幅进行测试，观察线材在振动下的表现，记录测试数据。

3. 测试结果分析，根据测试数据对线材的性能和稳定性进行分析和评估，判断其是否符合要求。

4. 结果报告，编制摇摆测试结果报告，包括测试对象、测试条件、测试方法、测试数据和分析结论等内容。

三、测试要求。

1. 测试设备，使用符合要求的振动测试设备，确保测试结果的可靠性和准确性。

2. 测试环境，测试应在无风、无尘、无震动的环境中进行，以避免外部因素对测试结果的影响。

3. 测试人员，具有相关经验和技能的测试人员进行测试，并确保其操作规范和准确性。

4. 测试记录，对测试过程中的关键数据和观察结果进行记录，以备后续分析和评估。

5. 测试安全，在进行摇摆测试时，要注意保护测试人员的安全，确保测试过程安全可靠。

四、测试意义。

线材摇摆测试可以帮助我们了解线材在振动环境下的性能和稳定性，为产品设计和使用提供参考依据。

耳机测试标准

耳机测试标准

耳机插头明显磨损，接触不良，使用时晃动耳机插头有杂音， 基本功能不正常； 测试后拔出力应小于250g； 耳机插拔耐久性测试 耳机插头轻微磨损，结构配合松动。 按键，外壳表面处理层实际完成次数/标准总次数小于70％， 外壳表面处理层1-80圈，棱线1-30圈被磨透，见基材。 耳机涂层纸带耐磨测试 按键表面处理层实际完成次数/标准总次数小于71%~100%，外 壳表面处理层81-100圈，棱线31-50圈被磨透，见基材。 涂层剥落但未见基材。 机械电气功能不良（例：耳机听筒无声，mic无声等基本功能 不良，插头根部拉断，耳塞根部拉断） 耳壳，MIC，插头与线缆根部松动，耳机线材变形等 RoHs所规定的铅、铬（6价）、汞、多溴联苯、多溴联苯醚的 含量大于1000ppm,镉的含量大于100ppm。豁免的除外。
故障定级标准 测试项目
功能测试 音量、音质测试
故障描述
结构干涉，不能实现耳机功能，耳机不能正常接听或挂断,通 话中晃动耳机线有杂音 与固话对打，耳机的受话和送话声音有破音、杂音、失真现象 与固话对打，耳机的受话和送话声音不太清晰，声音略偏小 与固话对打，耳机的受话和送话声音不太清晰或声音略偏小 实际完成次数/标准总次数小于70％次电气机械性能不良 实际完成次数/标准总次数小于71％～90％次测试完成后手机 出现电气机械性能不良 实际完成次数/标准总次数小于91％～100％次测试完成后的手 机电气机械性能不良 实际完成次数/标准总次数在小于70％次机械电气功能不良 （例：耳机听筒无声，mic无声等基本功能不良，插头根部折 实际完成次数/标准总次数在71％～90％次机械电气功能不良 （例：耳机听筒无声，mic无声等基本功能不良，插头根部折 实际完成次数/标准总次数在91％～100％次之间插头根部松
耳机抗拉测试 RoHS检测

蓝牙耳机测试标准

蓝牙耳机测试标准
Hale Waihona Puke 5PCS 5PCS 5PCS
8
5PCS
5PCS
9 10 11 12 表面处理
5PCS 5PCS 5PCS 5PCS
13
在被测物表面用刻刀划100个面积为一平方毫米的格子（当壳体面积 壳体附着力 不够划100格时，可适当减少，但不低于20格），用3M810＃或 试验测试 3M600#胶纸粘贴所划百格区域，然后呈90度角度拉起，重复三次。 其脱落面积不可超过允许标准。脱落面积<5%判为合格。 耐磨仪，175g力，200圈，每50圈检查机壳表面的油漆，至150圈 油漆耐磨实 时，每10圈检查机壳表面的油漆。被测面无见底材，表面油漆应无 验 磨损或脱落的现象为合格。橡胶漆暂定为50圈。 电镀、金属 耐磨仪，175g力，镀金、电镀产品磨300圈，每50圈检查一次，至 材料耐磨试 250圈时，每10圈检查一次；被测面无见底材、脱落的现象为合格。 验 油漆硬度测 蓝牙耳机耳壳表面油漆硬度应能达到2H，铅笔与测试表面呈45度脚 试 划3次，用橡皮擦拭后无明显痕迹。 用清洁棉沾酒精对喷涂面施压来回擦拭,不能将字迹擦除,被测面不 丝印标志测 能变色及脱漆。酒精浓度99.5%、压力标准500gf，1 秒钟来回一 试 次，擦拭次数50次。
26
测试按制为﹕音量、前进/后退键次数﹕10000次;40次/每分钟。多 按键寿命测 功能键次数﹕10000次;120次/每分钟﹔按压力﹕500克;测试完成后 试 按键手感、外观、功能正常。 充电口拔插 拔､插次数为2000次﹐无松脱现象。 测试 夹具一端夹住耳机主体，另一端夹住耳壳，耳机整体均允施加2kgf 拉力测试 的拉力，持续1分钟。不应有任何外观及性能不良。 耳机主体、喇叭（SPK）、MIC壳处分别吊重一个0.3Kg的砝码，以 －60度与＋60度的角度每分钟来回摇摆30次，共测试3000次。 测 摇摆测试 试后要求3端处线材不能短/裂、不能有明显磨损、通话中用手摇晃3 处接头不能有任何接触不良和功能异常。

耳机检验作业指导

耳机检验作业指导标题：耳机检验作业指导引言概述：耳机作为我们日常生活中常用的电子产品之一，其品质和性能直接影响到我们的听觉体验。

为了确保耳机的质量和性能符合标准要求，进行耳机检验是非常重要的。

本文将介绍耳机检验的作业指导，匡助大家了解如何正确进行耳机检验。

一、外观检验1.1 确认产品标识：检查耳机产品上的标识是否清晰可见，包括品牌标识、型号、生产日期等信息。

1.2 检查外壳表面：观察耳机外壳是否有明显的划痕、变形或者颜色不均匀等质量问题。

1.3 检查线材连接处：检查耳机线材与耳机插头、耳机耳塞连接处是否坚固，无松动现象。

二、音质检验2.1 检查声音清晰度：播放不同类型的音频文件，检验耳机的声音清晰度和音质表现。

2.2 检查声音失真情况：调节音量到不同级别，检验耳机在高音量下是否有明显的声音失真现象。

2.3 检查摆布声道平衡：播放摆布声道测试音频，检验耳机摆布声道是否平衡一致。

三、功能检验3.1 检查音量调节功能：调节耳机上的音量按钮，确认音量调节功能是否正常。

3.2 检查暂停播放功能：按下耳机上的暂停按钮，确认暂停播放功能是否正常。

3.3 检查接听电话功能：接听电话并进行通话测试，确认耳机的接听电话功能是否正常。

四、耐用性检验4.1 拉扯测试：轻轻拉扯耳机线材，检验其耐拉扯性能。

4.2 弯曲测试：弯曲耳机线材，检验其耐弯曲性能。

4.3 插拔测试：多次插拔耳机插头，检验其耐用性能。

五、包装检验5.1 检查包装完整性：检查耳机包装是否完整无损，包括外包装和内部配件。

5.2 检查配件齐全性：确认耳机包装内的配件是否齐全，如充电线、耳塞等。

5.3 检查说明书准确性：查阅耳机说明书，确认说明书内容与产品实际情况是否一致。

结语：通过本文的作业指导，希翼大家能够正确进行耳机检验，确保所购买的耳机产品质量和性能符合标准要求。

耳机作为我们日常生活中的重要电子产品，其品质和性能不仅影响到我们的听觉体验，也关乎我们的健康和安全。

线材摇摆测试标准

线材摇摆测试标准线材摇摆测试是指在特定条件下对线材进行振动测试，以评估线材的耐久性和稳定性。

该测试旨在模拟线材在实际使用中可能受到的振动情况，以便提前发现潜在的问题并进行改进。

本文将介绍线材摇摆测试的标准及相关注意事项。

一、测试标准。

1. 测试设备，线材摇摆测试通常使用振动测试台进行，测试台应符合相关国际或行业标准，确保测试结果的准确性和可靠性。

2. 测试条件，在进行线材摇摆测试时，需设定合适的振动频率、振幅和持续时间，以模拟线材在实际使用中可能受到的振动情况。

同时，还需考虑线材的材质、结构和用途等因素，以确定合适的测试条件。

3. 测试方法，线材摇摆测试可以采用单轴或多轴振动方式进行，具体选择哪种方式需根据线材的使用环境和振动特点进行综合考虑。

4. 测试参数，在进行线材摇摆测试时，需要记录并分析振动频率、振幅、加速度等参数，以评估线材在振动条件下的性能表现。

二、注意事项。

1. 线材选择，在进行摇摆测试前，需要对线材进行严格的筛选和分类，确保选取的线材符合测试要求，并能够代表整个批次的产品。

2. 测试前准备，在进行线材摇摆测试前，需要对测试设备进行检查和校准，确保设备的正常运行和准确性。

同时，还需对测试样品进行预处理，如去除表面污物、调整线材位置等。

3. 数据记录与分析，在进行线材摇摆测试时，需要实时记录测试数据，并进行及时的分析和比对。

通过对测试数据的分析，可以发现线材在振动条件下可能存在的问题，并进行相应的改进和优化。

4. 结果评估，在完成线材摇摆测试后，需要对测试结果进行全面评估，包括线材的外观、尺寸、材质等方面，以确定线材的耐久性和稳定性是否符合要求。

5. 结论与建议，根据线材摇摆测试的结果，可以得出相应的结论和建议，如产品改进方向、优化设计方案等，以提高线材的质量和可靠性。

三、总结。

线材摇摆测试是评估线材耐久性和稳定性的重要手段，通过模拟线材在振动条件下的表现，可以及早发现潜在问题并进行改进。

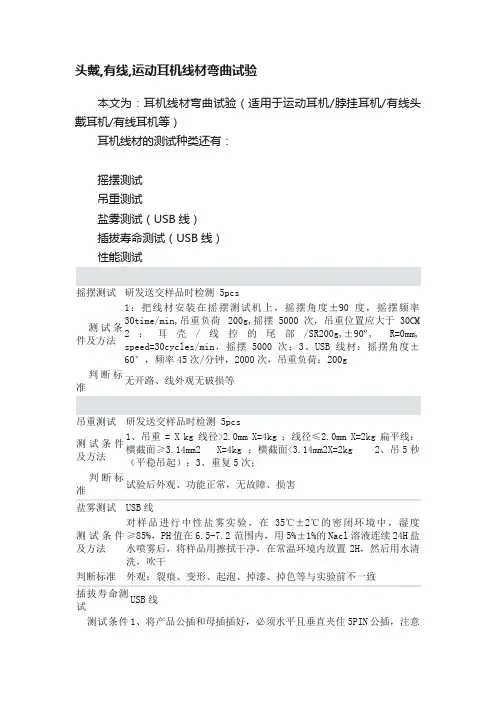

头戴,有线,运动耳机线材弯曲试验

头戴,有线,运动耳机线材弯曲试验
本文为：耳机线材弯曲试验（适用于运动耳机/脖挂耳机/有线头戴耳机/有线耳机等）
耳机线材的测试种类还有：
摇摆测试
吊重测试
盐雾测试（USB线）
插拔寿命测试（USB线）
性能测试
下图为：线材摇摆弯曲试验机
东莞市XXX电子科技有限责任公司试验申请单
申请部门R&D 申请人/日期
试验名称线材弯曲试验试验阶段样品
客户TT 供应商浙隆
样品名称/型号X XX线P/N 10.1401-0001 工作单/订单样品数量5米
样品类别线材类样品状态MP 试验目的: 符合耳机实验测试标准
试验条件: 弯曲部位为：每个线材连接的SR/插头/分线档，角度+ / - 90度，挂重200g,次数为2000周期，30周期/每分钟。

要求完成日期申请部门主管核准/日期
申请单备注:。

耳机可靠性测试规范

文件类别
文件编号
制订部门
版本
页面
三阶文件
品管部
A/0
Page2of4
4.2.4 耳机外壳测试:施加7KG的力/1分钟,测试后外壳OK功能合格
4.2.5 线材摇摆测试:吊重200g，角度180度，速度30次/分钟，10000次合格
4.2.6 高低温测试:高温+60度(湿度30%),低温-40度,各测12小时,测后功能及可靠性需合格
4.4 功能测试验:
4.4.1频响仪测试耳机成品曲线是否在接受围,必须要工程确认频响仪设置的参数是否正确的.
4.4.2连接手机测试MIC的通断功能OK,可以选择歌曲，专用试音曲听机测试不能有破音，左右两全两端声间时大时小，杂音，失真，等。测试耳机通话清晰，无杂音及回音。
4．5 测量尺寸 按工程图纸测量尺寸
4.2.2 跌落测试
4.2.2.1 1米高度自由落地(水泥地)5次,落下的地面必须是水泥硬地板，耳机的正面、背面、顶面、底面、左右两侧面各跌落1次（共6次），测试后检查：耳机所有结构是否良好，不能出现断裂、松脱、耳机功能必须正常，音质保持良好-不能出现杂音、异音、等现象.
4.2.3 撞击测试：在线材60CM距离处垂直自由落下撞击墙体，测试后功能需合格，喇叭前后壳及耳塞前后壳不允许脱壳.
文件类别
文件编号
制订部门
版本
页面
三阶文件
品管部
A/0
Page3of4
5．0 不合格分类
5．1（CRI）致命：对生命财产产生危害的缺陷
5．2 （MAJ）严重：包括所有使该零件不能使用和装配后发现该缺陷必须要更换后或外观缺陷导致客户拒绝使用之缺点
5．3 （MIN）轻微：不用更换该零件，稍作加工便或外观缺点客户可以限量使用之缺陷
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2017年5月24日
编号：
抽样数：
HS-TEST-YB42879 PCS 实验图片
判定
测试结果
样品编号： 标准（次）
插头 实际（次） 端 □OK□NG □OK□NG □OK□NG □OK□NG □OK□NG □OK□NG 功能
1
2
3
4
5
6
外观 结论 样品编号： 标准（次）
□OK□NG □OK□NG □OK□NG □OK□NG □OK□NG □OK□NG
深圳市恒声音响制品有限公司
线材（摇摆）寿命测试报告
日期： 产品型号： 试验的目的、要求及判定标准
目的 测试方法/要求 验证是否能够承受连续的机械弯曲。 室内常温下，根据《耳机线材（摇摆）寿命测试作业 指导书》、《GBT 14471-2013 头戴耳机通用规范》测试产 品，确保产品品质符合客户要求。 1.测试过程中机器未达到测试次数停止运行，电线开路， 产品不合格。 2.导线外被测试后出现磨损、破皮、断裂、变形，产品不 合格，反之合格。 3.测试结束后测试产品功能，出现杂音、小声、无声、INT 现象，产品不合格，反之合格。
结论
判定
□ OK □OK
□ NG □NG
备注： 核准： 审核： 测试：来自□ OK 1 2 3 4
□ NG 5 6
耳壳 实际（次） 端 □OK□NG □OK□NG □OK□NG □OK□NG □OK□NG □OK□NG 功能
外观 结论 样品编号：
□OK□NG □OK□NG □OK□NG □OK□NG □OK□NG □OK□NG
□ OK 1 2 3 4
□ NG 5 6
中部 标准（次） 线结 两端 实际（次） 、咪 □OK□NG □OK□NG □OK□NG □OK□NG □OK□NG □OK□NG 功能 壳两 □OK□NG □OK□NG □OK□NG □OK□NG □OK□NG □OK□NG 外观 端
