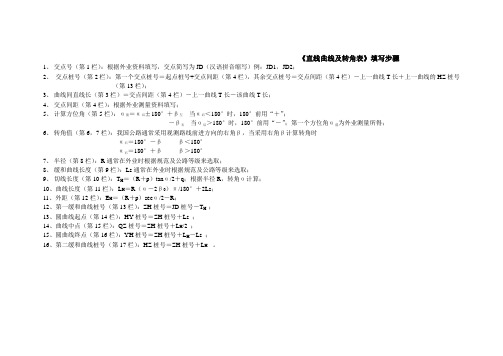

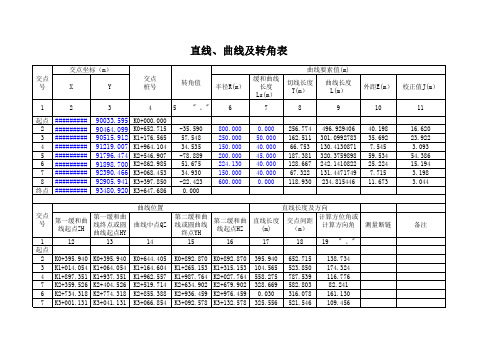

《直线曲线及转角表》填写步骤1、交点号（第1栏）：根据外业资料填写，交点简写为JD（汉语拼音缩写）例：JD1，JD2；2、交点桩号（第2栏）：第一个交点桩号＝起点桩号+交点间距（第4栏），其余交点桩号＝交点间距（第4栏）－上一曲线T长＋上一曲线的HZ桩号（第13栏）；3、曲线间直线长（第3栏）＝交点间距（第4栏）－上一曲线T长－该曲线T长；4、交点间距（第4栏）：根据外业测量资料填写；5、计算方位角（第5栏）：α前＝α后±180°＋β左当α后＜180°时，180°前用“＋”；－β右当α后＞180°时，180°前用“－”；第一个方位角α前为外业测量所得；6、转角值（第6，7栏）：我国公路通常采用观测路线前进方向的右角β，当采用右角β计算转角时α右＝180°－ββ＜180°α右＝180°＋ββ＞180°7、半径（第8栏）：R通常在外业时根据规范及公路等级来选取；8、缓和曲线长度（第9栏）：Ls通常在外业时根据规范及公路等级来选取；9、切线长度（第10栏）：T H＝（R＋p）tanα/2＋q；根据半径R，转角α计算；10、曲线长度（第11栏）：L H＝R（α－2β0）π/180°＋2Ls；11、外距（第12栏）：E H＝（R＋p）secα/2－R；12、第一缓和曲线桩号（第13栏）：ZH桩号＝JD桩号－T H ；13、圆曲线起点（第14栏）：HY桩号＝ZH桩号＋Ls ；14、曲线中点（第15栏）：QZ桩号＝ZH桩号＋L H/2 ；15、圆曲线终点（第16栏）：YH桩号＝ZH桩号＋L H－Ls ；16、第二缓和曲线桩号（第17栏）：HZ桩号＝ZH桩号＋L H 。
