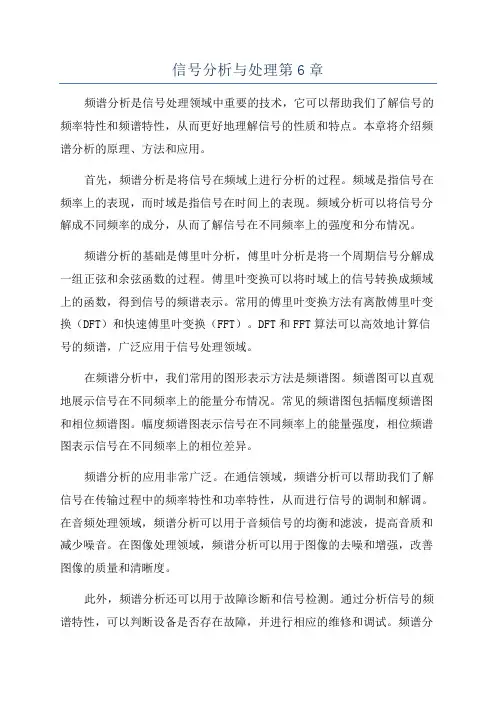

信号分析与处理第6章频谱分析是信号处理领域中重要的技术，它可以帮助我们了解信号的频率特性和频谱特性，从而更好地理解信号的性质和特点。

本章将介绍频谱分析的原理、方法和应用。

首先，频谱分析是将信号在频域上进行分析的过程。

频域是指信号在频率上的表现，而时域是指信号在时间上的表现。

频域分析可以将信号分解成不同频率的成分，从而了解信号在不同频率上的强度和分布情况。

频谱分析的基础是傅里叶分析，傅里叶分析是将一个周期信号分解成一组正弦和余弦函数的过程。

傅里叶变换可以将时域上的信号转换成频域上的函数，得到信号的频谱表示。

常用的傅里叶变换方法有离散傅里叶变换（DFT）和快速傅里叶变换（FFT）。

DFT和FFT算法可以高效地计算信号的频谱，广泛应用于信号处理领域。

在频谱分析中，我们常用的图形表示方法是频谱图。

频谱图可以直观地展示信号在不同频率上的能量分布情况。

常见的频谱图包括幅度频谱图和相位频谱图。

幅度频谱图表示信号在不同频率上的能量强度，相位频谱图表示信号在不同频率上的相位差异。

频谱分析的应用非常广泛。

在通信领域，频谱分析可以帮助我们了解信号在传输过程中的频率特性和功率特性，从而进行信号的调制和解调。

在音频处理领域，频谱分析可以用于音频信号的均衡和滤波，提高音质和减少噪音。

在图像处理领域，频谱分析可以用于图像的去噪和增强，改善图像的质量和清晰度。

此外，频谱分析还可以用于故障诊断和信号检测。

通过分析信号的频谱特性，可以判断设备是否存在故障，并进行相应的维修和调试。

频谱分析也可以用于检测目标信号，比如雷达信号和生物信号等，从而实现目标的识别和追踪。

总之，频谱分析是信号分析与处理中重要的技术之一，它可以帮助我们深入理解信号的频率特性和频谱特性。

通过频谱分析，我们可以有效地处理信号，改善信号的质量和清晰度，实现各种应用需求。

在实际应用中，我们需要结合具体的信号类型和问题要求，选择合适的频谱分析方法和工具，从而取得更好的分析和处理效果。

开题报告通信工程多速率信号处理及其应用仿真一、课题研究意义及现状随着数字信号处理的发展, 信号的处理、编码、传输和存储等工作量越来越大。

为了节省计算工作量及存储空间, 在一个信号处理系统中常常需要不同的采样率及其相互转换, 在这种需求下, 多速率数字信号处理产生并发展起来。

它的应用带来许多好处, 例如: 可降低计算复杂度、降低传输速率、减少存储量等。

国外对多速率理论的研究起步较早, 很多学者在多速率理论的基础研究和应用研究方面取得了卓越的成果。

Vaidyanathan P.P. 等学者发表了大量的文章和著作, 涵盖了滤波器组的设计、准确重建的实现、数字通信、图像压缩与编码、信道估计等诸多基础理论和应用领域。

国内关于多速率数字信号处理理论的研究比国外起步晚, 基本是从20世纪90年代初期才开始系统的研究。

其中具有代表性的是清华大学宗孔德教授的著作, 书中系统、详细地介绍了多速率系统抽取、内插、多相结构和滤波器组等基础理论。

随后, 很多学者对该领域的某些问题进行了专门研究。

在信号处理界，多速率数字信号处理最早于20世纪70年代在信号内插中提出。

在多速率数字信号处理发展过程中，一个突破点是将两通道正交镜像滤波器组应用于语音信号的压缩，从此多速率数字信号处理得到了众多学者的重视。

特别是在多速率数字滤波器组的设计方面，涌现了多种完全重建滤波器的形式。

从20世纪80年代初开始，多速率数字信号处理技术在工程实践中得到广泛的应用, 主要用于通信系统、语音、图像压缩、数字音频系统、统计和自适应信号处理、差分方程的数值解等。

多速率数字信号处理理论在各个领域得到了蓬勃的发展，各种理论研究成果和应用层出不穷，并促进了整个数字信号处理领域的发展。

多速率信号处理自发展以来, 至今在基础理论方面已经趋于成熟, 其广泛的应用领域也得到了人们的重视。

多速率信号处理与其它信号处理理论的结合将有更好的应用前景, 例如与Fourier变换的一般形式———分数阶Fourier变换相结合, 可以利用分数Fourier变换处理时变、非平稳信号的长处来达到传统Fourier域中无法达到的系统性能。

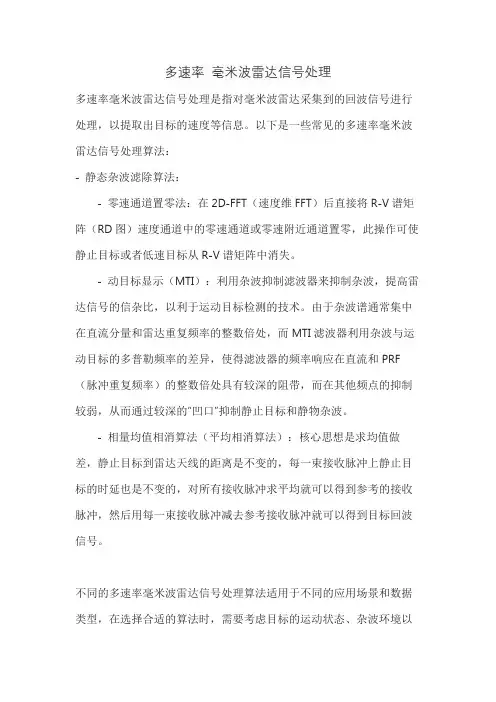

多速率毫米波雷达信号处理
多速率毫米波雷达信号处理是指对毫米波雷达采集到的回波信号进行处理，以提取出目标的速度等信息。

以下是一些常见的多速率毫米波雷达信号处理算法：
- 静态杂波滤除算法：
- 零速通道置零法：在2D-FFT（速度维FFT）后直接将R-V谱矩阵（RD图）速度通道中的零速通道或零速附近通道置零，此操作可使静止目标或者低速目标从R-V谱矩阵中消失。

- 动目标显示（MTI）：利用杂波抑制滤波器来抑制杂波，提高雷达信号的信杂比，以利于运动目标检测的技术。

由于杂波谱通常集中在直流分量和雷达重复频率的整数倍处，而MTI滤波器利用杂波与运动目标的多普勒频率的差异，使得滤波器的频率响应在直流和PRF （脉冲重复频率）的整数倍处具有较深的阻带，而在其他频点的抑制较弱，从而通过较深的“凹口”抑制静止目标和静物杂波。

- 相量均值相消算法（平均相消算法）：核心思想是求均值做差，静止目标到雷达天线的距离是不变的，每一束接收脉冲上静止目标的时延也是不变的，对所有接收脉冲求平均就可以得到参考的接收脉冲，然后用每一束接收脉冲减去参考接收脉冲就可以得到目标回波信号。

不同的多速率毫米波雷达信号处理算法适用于不同的应用场景和数据类型，在选择合适的算法时，需要考虑目标的运动状态、杂波环境以
及算法的计算复杂度等因素。

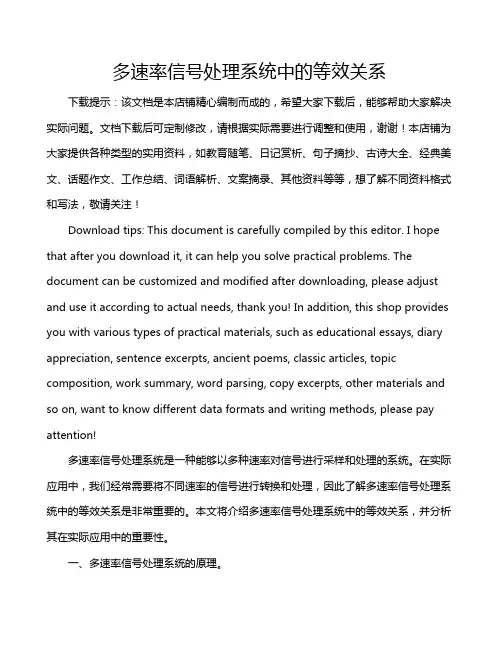

多速率信号处理系统中的等效关系下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!多速率信号处理系统是一种能够以多种速率对信号进行采样和处理的系统。

多速率信号处理及抽取和内插一：多速率信号处理1、在信号处理系统中有时需要不同的抽样率，这样做的目的有时是为了适应不同系统之间的级联，以利于信号的处理、编码、传输和存储，有时则是为了节省计算工作量。

数据速率的转换两种途径：1）数字信号→数模转换→模拟信号→模数转换→另一抽样率抽样2）数字信号处理→数字信号处理基本方法→抽样率转换目的：改变原有数字信号的频率方法：抽取和内插，低通滤波。

低通滤波：抽取和内插的前提条件是信号频带内没有频谱混叠，实现这一点需要用到低通滤波。

2、多速率滤波器-->具有线性相位的FIR滤波器。

常用的多速率滤波器：多速率FIR滤波器，积分梳状滤波器（CIC）和半带滤波器(HB);3、常用多速率信号处理结构第一级：CIC滤波器。

用于实现抽取和低通滤波第二级：fir实现的半带滤波器优点：工作在较低频率下，且滤波器参数得到优化，更容易以较低阶数实现，达到节省资源，降低功耗的目的。

二：抽取概念：使抽样率降低的转换。

1、整数倍抽取当信号的抽取数据量太大时，为了减少数据量以便于处理和计算，我们把抽样数据每隔（D-1）个取一个，这里D是一个整数。

这样的抽取称为整数抽取，D称为抽取因子。

2、抽取后结果：信号的频谱：信号的频谱周期降低1/D;信号的时域：信号的时域每D个少了（D-1）信号。

3、抗混叠滤波：在抽取前，对信号进行低通滤波，把信号的频带限制在抽样后频率的一半以下，这样，整数倍抽取的的问题就变成了一个低通滤波的问题。

信号时域图信号频域图程序运行后所得到的滤波前后信号的时域图，滤波器的频率响应图如上图。

从图中可以看出，经半带滤波器滤波后的信号，与原信号相比，波形没有改变，但抽样速率降低了一半；半带滤波器通阻带容限相同，具有严格线性相位。

三：内插概念：使抽样率升高的转换。

1、整数倍内插：在已知的相邻抽样点之间等间隔插入（I-1）个零值点。

然后进行低通滤波，即可求得I倍内插的结果。

2、内插后结果：信号的时域：已知抽样序列的两相邻抽样点之间等间隔多了I-1个值信号的频谱：信号的频谱周期增加了I倍。

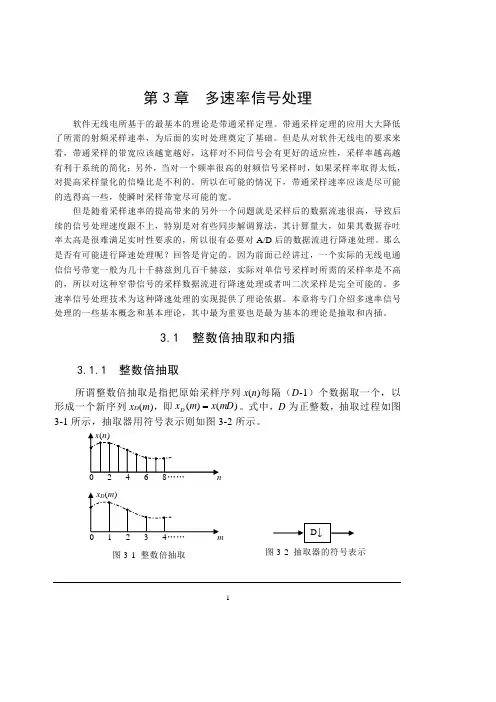

1第3章 多速率信号处理软件无线电所基于的最基本的理论是带通采样定理。

带通采样定理的应用大大降低了所需的射频采样速率，为后面的实时处理奠定了基础。

但是从对软件无线电的要求来看，带通采样的带宽应该越宽越好，这样对不同信号会有更好的适应性，采样率越高越有利于系统的简化；另外，当对一个频率很高的射频信号采样时，如果采样率取得太低，对提高采样量化的信噪比是不利的。

所以在可能的情况下，带通采样速率应该是尽可能的选得高一些，使瞬时采样带宽尽可能的宽。

但是随着采样速率的提高带来的另外一个问题就是采样后的数据流速很高，导致后续的信号处理速度跟不上，特别是对有些同步解调算法，其计算量大，如果其数据吞吐率太高是很难满足实时性要求的，所以很有必要对A/D 后的数据流进行降速处理。

那么是否有可能进行降速处理呢？回答是肯定的。

因为前面已经讲过，一个实际的无线电通信信号带宽一般为几十千赫兹到几百千赫兹，实际对单信号采样时所需的采样率是不高的，所以对这种窄带信号的采样数据流进行降速处理或者叫二次采样是完全可能的。

多速率信号处理技术为这种降速处理的实现提供了理论依据。

本章将专门介绍多速率信号处理的一些基本概念和基本理论，其中最为重要也是最为基本的理论是抽取和内插。

3.1 整数倍抽取和内插3.1.1 整数倍抽取所谓整数倍抽取是指把原始采样序列x (n )每隔（D -1）个数据取一个，以形成一个新序列x D (m )，即)()(mD x m x D 。

式中，D 为正整数，抽取过程如图3-1所示，抽取器用符号表示则如图3-2所示。

图3-2 抽取器的符号表示 图3-1 整数倍抽取2很显然，如果x (n )序列的采样速率为f s ，则其无模糊带宽为f s /2。

当以D 倍抽取率对x (n )进行抽取后得到的抽取序列x D (m )之取样率为f s /D ，其无模糊带宽为f s /(2D )，当x (n )含有大于f s /(2D )的频率分量时，x D (m )就必然产生频谱混叠，导致从x D (m )中无法恢复x (n )中小于f s /(2D )的频率分量信号。

本文由山东威海山大贡献pdf文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

2006 年 12 月实验科学与技术第 6期大学生实验园地 ?3多速率信号处理的设计与实现陈亦欧 , 李广军(电子科技大学成都610054 )33摘要 : 多速率信号处理是软件无线电的理论基础 , 该文介绍了一种高效的多速率信号处理方法 , 即采用 C IC 滤波器、 HB 滤波器、 F IR 滤波器和多相滤波器等实现抽取和内插以达到改变信号速率的目的。

文中介绍了各种滤波器的基本原理 , 分析了设计实现时需要注意的问题 , 并给出了采用这种多速率信号处理方法实现数字下变频的设计结果。

关键词 : 多速率信号处理 ; C IC 滤波器 ; HB 滤波器 ; 抽取 ; 内插 ; 多相滤波中图分类号 : TN92 文献标识码 : A 文章编号 : 1672 - 4550 ( 2006 ) 06 - 0113 - 04 D esign and Rea liza tion of M ulti - Ra te S igna l Processi g n(University of Electronic Science and Technology of China Chengdu 610054 ) Abstract: M ulti - Rate signal p rocessing is a basic theory in softw a re rad io. This paper introduces a m ethod of multi - rate signal p rocessing, which uses C IC filters, HB filters, F I filters and polyphase fil2 R of using this technique to design a digital down converter . ters to reach the goal of decim ation and interpolation, in order to change the rate of digital signals It in2 . troduces the structures of the typ ical filters, analyzes some relevant issues, and brings forward the result Key words: multi - rate signal p rocessing; C I filter; HB filter; deci ate; interpolate; polyphase C m CHEN Yi2 , L I Guang2jun ouC IC1 引言使频谱变坏。

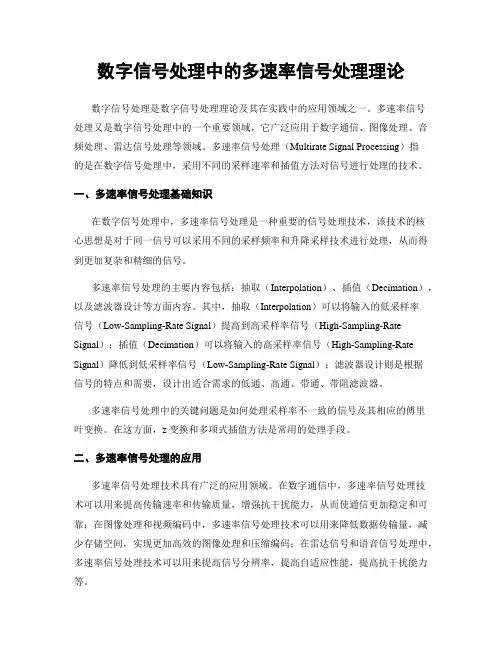

数字信号处理中的多速率信号处理理论数字信号处理是数字信号处理理论及其在实践中的应用领域之一。
