超滤装置介绍

超滤装置介绍超滤（Ultrafiltration，简称UF）是一种利用超滤膜进行分离、过滤和浓缩的膜分离技术。

它通过选择性地通过或阻挡溶液中的一些物质，实现了溶液中大分子物质和小分子物质之间的分离。

超滤装置主要由超滤膜、过滤器、泵、控制系统等基本组件组成。

超滤膜是超滤装置的核心部件，它的作用是将溶液中的大分子物质截留在膜表面，只允许小分子物质通过。

膜的孔径通常在1-100纳米之间，这样可以有效地去除溶液中的悬浮物、胶体、细菌、病毒和有机物等。

超滤装置操作过程中，将待处理溶液经过泵强制进入装置，通过超滤膜的筛选作用，溶液中的大分子物质被截留在膜表面形成浓缩液，而小分子物质则通过膜孔径被透过形成透滤液。

透滤液通常富含水和低分子溶质，因此可以被用于提取其中的有用成分。

同时，装置还通过控制系统来调节操作参数，如压力、流量和温度等，以实现最佳处理效果。

超滤装置具有以下几个特点：1.高效分离：超滤膜的孔径范围广泛，可以选择合适的膜来实现对不同分子大小的分离。

同时，由于超滤膜的滞留效应，可以有效去除大部分的悬浮物和颗粒物。

2.低能耗：相比于传统的过滤技术，超滤装置的能耗较低。

它通常在较低的操作压力下能够实现高效的分离和浓缩效果，减少了能源消耗。

3.操作灵活：超滤装置的操作参数可以根据需要进行调整，如流量和压力等。

这使得装置能够适应不同的处理要求，并且具有较好的稳定性。

4.应用广泛：超滤装置可以应用于多种领域，如饮用水处理、废水处理、工业液体分离、食品和制药工业中的浓缩和纯化等。

根据需要，可以选择不同类型和规格的超滤膜来适应不同的应用场景。

总之，超滤装置是一种高效、低能耗且灵活的分离和浓缩技术。

它在许多领域中都有广泛的应用前景，可以满足不同规模和要求的处理需求。

同时，随着膜技术的不断发展，超滤装置在分离和纯化领域的应用前景将更加广阔。

超滤系统操作规程（仅供参考）1超滤系统操作说明1.1超滤(UF)技术概述超滤是一种筛孔分离技术，超滤膜表面分布有一定形状和大小的孔，在压力作用下，溶剂水和小尺寸的溶质粒子透过膜而到达产水侧，大尺寸粒子组分被膜阻挡。

可用微孔模型来描绘超滤过程：以膜两侧的压差作为推动力，根据膜的孔径来选择分离溶液中所含的微粒或大分子。

X-Flow Aquaflex HP超滤膜的孔径最大为25nm。

超滤膜是由表面致密薄层（过滤分离层）和相对较厚的致密层的支撑层构成的不对称膜。

超滤能够有效地去除水中的悬浮物、胶体、有机大分子、细菌、微生物等杂质。

由于超滤具有优良的过滤性能，因而被广泛应用于各种水处理系统中。

1.2超滤的技术优点(1) 出水水质大幅度提高，可以去除绝大部分悬浮物、胶体、微生物、大分子有机物。

超滤产水污染指数SDI15<3。

(2) 出水水质稳定，不随时间和进水水质的变化而变化。

(3) 大幅减少后级RO膜的污染趋势，延长反渗透膜的使用寿命。

(4) 操作强度大大降低，易实现全自动控制。

(5) 大大节省占地面积。

1.3超滤装置的特性超滤（UF）装置是本系统预处理部分的关键设备，而超滤装置的核心部分为荷兰X-Flow公司生产的Aquaflex HP膜组件。

该膜组件由亲水性的聚醚砜中空纤维组成的，每一根膜组件由上千根中空纤维组成，膜组件长度为1.5m，外径220mm。

有效过滤面积为55 m2，截留分子量为150，000道尔顿。

原水在中空纤维的内部流动，而产水则是在原水流经膜的过程中逐渐由内壁向外壁透过（称为内压式），收集后，成为超滤产水从产水端排出。

被截留的悬浮物、细菌、大分子有机物、胶体等就堆积在纤维内表面，此时膜的进水侧与产水侧的压差会逐渐增加，经运行一段时间后（设计过滤时间为35min），就需要停止过滤操作，进行水力清洗（HC），反冲洗水为超滤产水。

经多次反冲洗后，可能在膜表面粘附着不易冲洗掉的污染物和微生物，此时就采用含有一定浓度的化学药剂的水进行反冲洗和浸泡，即化学加强水力清洗（CEB），以增强水力清洗效果。

那么您知道电泳漆为什么要配备超滤装置吗?它有什么作用吗?下面阴极电泳漆-天津弘创润天为您介绍：
电泳漆超滤装置，主要通过加压使电泳漆通过由孔隙很小的薄膜
离的过滤装置。

超滤(UF)装置是一种先进的膜分离技术，料液中含有的溶剂及各种小的溶质从高压料液侧透过滤膜到达低压侧，从而得到透过液或称
作用下，而尺寸比膜孔径大的溶质分子被膜截留成浓缩液。

超滤过程是连续相 [ 水+溶剂+包括污染盐的溶解杂质 ]与分散
程。

水相因透过薄膜故“渗透液”，渗透液含有一些溶剂、所有的水溶性离子杂质和一些低分子量的树脂。

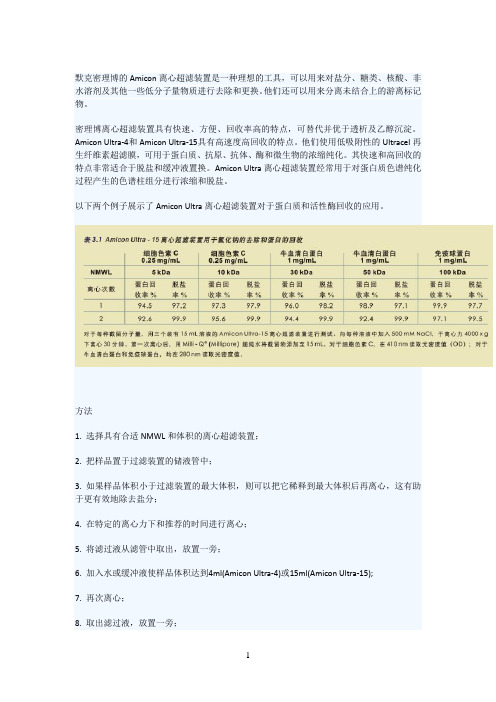

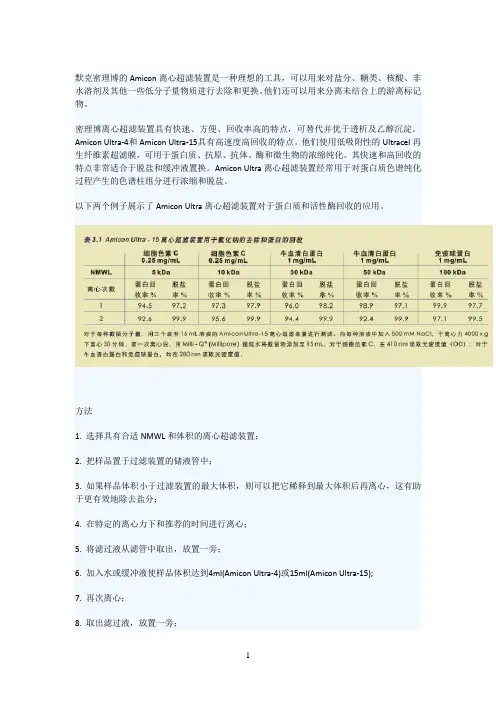

默克密理博的Amicon离心超滤装置是一种理想的工具，可以用来对盐分、糖类、核酸、非水溶剂及其他一些低分子量物质进行去除和更换。

他们还可以用来分离未结合上的游离标记物。

密理博离心超滤装置具有快速、方便、回收率高的特点，可替代并优于透析及乙醇沉淀。

Amicon Ultra-4和Amicon Ultra-15具有高速度高回收的特点。

他们使用低吸附性的Ultracel再生纤维素超滤膜，可用于蛋白质、抗原、抗体、酶和微生物的浓缩纯化。

其快速和高回收的特点非常适合于脱盐和缓冲液置换。

Amicon Ultra离心超滤装置经常用于对蛋白质色谱纯化过程产生的色谱柱组分进行浓缩和脱盐。

以下两个例子展示了Amicon Ultra离心超滤装置对于蛋白质和活性酶回收的应用。

方法1.选择具有合适NMWL和体积的离心超滤装置；2.把样品置于过滤装置的储液管中；3.如果样品体积小于过滤装置的最大体积，则可以把它稀释到最大体积后再离心，这有助于更有效地除去盐分；4.在特定的离心力下和推荐的时间进行离心；5.将滤过液从滤管中取出，放置一旁；6.加入水或缓冲液使样品体积达到4ml(Amicon Ultra-4)或15ml(Amicon Ultra-15);7.再次离心；8.取出滤过液，放置一旁；9.回收浓缩的已脱盐样品。

注意：请将两次的滤过液一直保留到浓缩的样品分析测试完成。

结果：盐分通过滤膜的过程不依赖样品的浓度和体积，用超滤的方法来脱盐并不改变缓冲液的组成，比如说，含有500mM盐分的溶液在初次离心后它的盐浓度并不发生改变。

再往超滤管中剩余溶液中加入水或无盐缓冲液，再次离心，则会降低溶液中的盐浓度。

这个过程我们将它称为等体积超滤，反复多次地操作，可以使溶液盐分降到最低。

如果我们想将样品用不同打分缓冲液溶解，则我们可以使用等体积超滤达到目的。

样品浓缩后，然后加入目的缓冲液，再进行反复得稀释和浓缩。

如表3.1-3.4中所示，使用默克密理博的离心超滤装置，只需一次过滤，样品中90%以上的盐分都被去除。

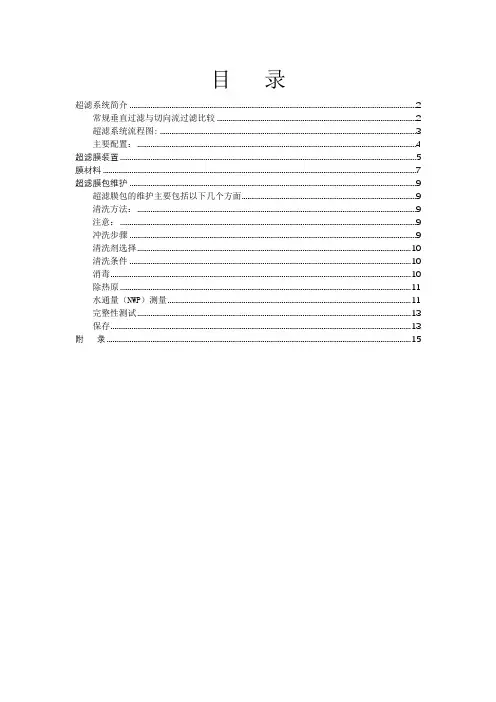

目录超滤系统简介 (3)常规垂直过滤与切向流过滤比较 (3)超滤系统流程图: (4)主要配置： (5)超滤膜装置 (6)膜材料 (8)超滤膜包维护 (10)超滤膜包的维护主要包括以下几个方面 (10)清洗方法： (10)注意： (10)冲洗步骤 (10)清洗剂选择 (11)清洗条件 (11)消毒 (11)除热原 (11)水通量（NWP）测量 (12)完整性测试 (14)保存 (14)附录 (16)超滤系统简介超滤：是一种加压膜分离技术，即在一定的压力下，使小分子溶质和溶剂穿过一定孔径的特制的薄膜，而使大分子溶质不能透过，留在膜的一边，从而使大分子物质得到了部分的纯化。

超滤是以压力为推动力的膜分离技术之一。

以大分子与小分子分离为目的。

超滤装置如同反渗透装置，有板式、管式（内压列管式和外压管束式）、卷式、中空纤维式等形式。

浓差极化乃是膜分离过程的自然现象，如何将此现象减轻到最低程度，是超滤技术的重要课题之一。

采取的措施有：①提高膜面水流速度，以减小边界层厚度，并使被截留的溶质及时由水带走；②采取物理或化学的洗涤措施。

常规垂直过滤与切向流过滤比较通过比较发现为使在生产中保持连续、稳定的过滤，从而选择切向流过滤。

超滤系统一般包括：回流罐、补液罐、泵、质量流量计、压力传感器、温度传感器、隔膜阀（气动、手动）、压力控制阀、电控箱、管道、夹具等等。

超滤系统流程图: 回流罐超滤装置补液罐滤过液阀泵质量流量计压力传感器压力传感器质量流量计温度传感器压力控制阀压力传感器阀TMP/P/ P主要配置：泵形式：卫生级转子泵材质：316L SS（转子及与液体直接接触的管道部分）流速：200L/min (根据工艺确定)位置：进料段阀形式：卫生级隔膜阀（可调节开度）材质：316L SS膜片：PTFE/EPDM[1]位置：进料段、回流段、透过段、取样口等。

压力传感器形式：卫生级隔膜式[2]材质：316LSS[3]位置：进料段、回流段、透过段质量流量计形式：卫生级玻璃转子流量计材质：316L SS接口及转子位置：进料段、透过段温度传感器形式：卫生级材质：316L SS位置：管道材质：316L SS超滤膜装置形式：板式、管式（内压列管式和外压管束式）、卷式、中空纤维式1、板式膜组件板框式组件是首先应用的大规模超滤和反渗透系统，这种设计起源于常规的过滤概念。

电泳超滤系统操作必读荆州市玉泉水处理设备有限公司二零零七年五月目录一、概述二、操作顺序三、日常维护四、设备消耗品五、设备故障的原因六、设备的保养七、注意事项操作事项（超滤装置）一、概述超滤（UF）是一种膜分离技术。

它以膜两侧压力差为动力，以机械筛分原理为基础。

通过多孔性不对称膜将溶液中的大分子物质分离的应用技术。

其分离孔径1nm-0.1nm，截留分子量500-10，000，00左右。

可用于电泳油漆的回收处理、废水处理及食品饮料的浓缩等多种行业。

按膜的形式分为管式、卷式、中空纤维等形式。

在电泳中的主要作用是实现工件电泳后的闭合回路清洗，提高涂料的利用率，减少污水排放及控制电泳槽内槽液的电导率和杂质离子的含量，维持其工艺参数；简单的说它包括前处理、超滤二道工序。

前处理通常采用25-50μm过滤工艺。

经前处理后，进料液中的不溶物和机械杂质被减少和控制，达到其进料的要求。

超滤膜装置是超滤系统中的核心部分。

在超滤膜装置中，只允许进料液中的小分子物质透过（比如：溶剂、离子、小分子…），同时脱除溶液中的胶体有机物、各类大分子物质等。

料液前处理超滤装置超滤透过液排放、回用喷淋或其他回槽料液超滤系统的基本流程下面就超滤系统的各部分作简要的说明：1.超滤泵：采用不锈钢离心泵（阴极漆）或铸钢离心泵（阳极漆），双机械密封、1450r/m,提供预处理及超滤装置动力源。

2.袋式过滤器：采用进口25-50μm聚丙烯滤袋，以去除进料中微细的悬浮物，不溶物机械杂质、油污等，保护超滤膜不受损伤。

3.超滤器：主要采用管式膜（国产）和卷式超滤膜（美国进口海德能、奥斯莫尼斯）元件（具有抗污染能力强、透过量大、运行稳定的特点。

）。

4.透过液箱：暂存透过液，为透过液使用点起调节作用，设高低水位保护控制。

5.清洗系统：对超滤膜装置进行保护性维护和化学性清洗。

6.轴封泵：采用不锈钢多级离心泵，提供超滤泵及现场其他泵的轴封动力源。

7.转移泵：采用不锈钢多级离心泵，提供透过液输送的动力源。

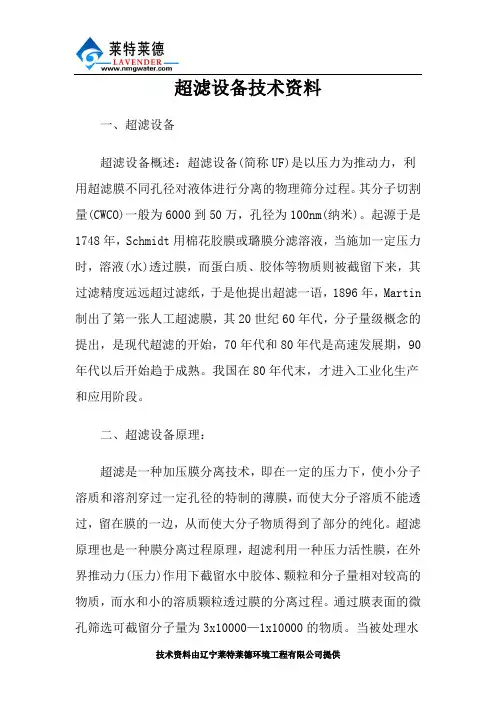

超滤设备技术资料一、超滤设备超滤设备概述：超滤设备(简称UF)是以压力为推动力，利用超滤膜不同孔径对液体进行分离的物理筛分过程。

其分子切割量(CWCO)一般为6000到50万，孔径为100nm(纳米)。

起源于是1748年，Schmidt用棉花胶膜或璐膜分滤溶液，当施加一定压力时，溶液(水)透过膜，而蛋白质、胶体等物质则被截留下来，其过滤精度远远超过滤纸，于是他提出超滤一语，1896年，Martin 制出了第一张人工超滤膜，其20世纪60年代，分子量级概念的提出，是现代超滤的开始，70年代和80年代是高速发展期，90年代以后开始趋于成熟。

我国在80年代末，才进入工业化生产和应用阶段。

二、超滤设备原理：超滤是一种加压膜分离技术，即在一定的压力下，使小分子溶质和溶剂穿过一定孔径的特制的薄膜，而使大分子溶质不能透过，留在膜的一边，从而使大分子物质得到了部分的纯化。

超滤原理也是一种膜分离过程原理，超滤利用一种压力活性膜，在外界推动力(压力)作用下截留水中胶体、颗粒和分子量相对较高的物质，而水和小的溶质颗粒透过膜的分离过程。

通过膜表面的微孔筛选可截留分子量为3x10000—1x10000的物质。

当被处理水借助于外界压力的作用以一定的流速通过膜表面时，水分子和分子量小于300—500的溶质透过膜，而大于膜孔的微粒、大分子等由于筛分作用被截留，从而使水得到净化。

也就是说，当水通过超滤膜后，可将水中含有的大部分胶体硅除去，同时可去除大量的有机物等。

三、超滤设备分类：超滤膜按结构型式分为板框式(板式)、中空纤维式纳米膜表超滤膜、管式、卷式等多种结构。

其中，中空纤维超滤膜是超滤技术中最为成熟与先进的一种形式。

中空纤维外径0.4-2.0mm，内径0.3-1.4mm，中空纤维管壁上布满微孔，孔径以能截留物质的分子量表达，截留分子量可达几千至几十万。

原水在中空纤维外侧或内腔加压流动，分别构成外压式与内压式中空超滤膜。

超滤是动态过滤过程，被截留物质可随浓缩液排除不致堵塞膜表面，可长期连续运行四、超滤设备的应用：早期的工业超滤应用于废水和污水处理设备。

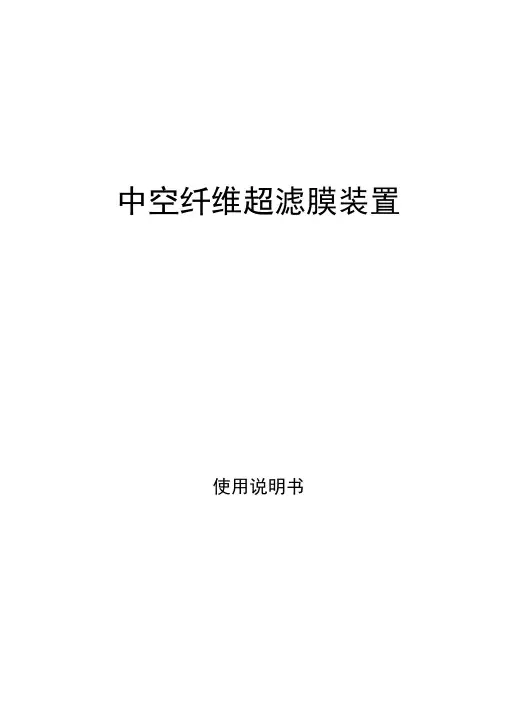

中空纤维超滤膜装置使用说明书济宁市鲁源水处理有限公司、超滤工作原理超滤膜工作原理超滤是一种膜分离技术，是以膜两侧压力差为驱动力，机械筛分原理 为基础的一种溶液分离过程。

超滤的过滤孔径在 0.002? 0.1 gm ，截 留分子量在30000 ? 100000道尔顿。

过滤时小分子溶质和溶剂可以 透过膜的微孔，而大分子溶质不能透过，被截留在膜的一边，从而实 现物质的分离。

二、超滤的特点及主要技术指标1、超滤的特点 ⑴膜的化学材料UFIA （ B ）系列超滤膜组件的膜材质为亲水性聚醚砜，这种材 质化学稳定性优异，强度高，亲水性好，耐污染性强，耐酸碱性范围 PH2? 13。

⑵膜微孔结构和孔径UFIA （ B ）系列超滤膜的中空断面为海绵状多孔 结构，内表面为致密的分离层，外表面为支撑层。

这种结构使得超滤 产水水质更优。

膜的截原料液可潘性固体BOD COD小分子、 /截留率二部分*截留^-100%非对称瞳渗透液、留分子量为50000道尔顿。

中空纤维超滤膜电镜照片⑶超滤膜组件结构中空纤维超滤膜组件有内压式和外压式两种操作方式，外压式的进水流道是膜丝之间，内压式的进水流道是中空纤维内腔，列膜组件为内压式超滤膜。

2、膜天超滤的主要技术指标⑴、材质：聚醚砜⑵、工作压力：W 0.25MP a⑶、工作温度：W 45 C⑷、pH范围：2〜13⑸、操作模式：内压式⑹、最大进水压力：W 0.3 MP a⑺、最大跨膜压差：W 0.15 MP a⑻、最大反洗压力：W 0.2 MP a⑼、反洗水通量：100~150L/m2h⑽、化学清洗试剂：柠檬酸，氢氧化钠，次氯酸钠3、超滤进水水质要求为防止不良水质进入超滤膜组件而对膜组件产生严重污堵，滤膜组件的水应满足以下要求：⑴、浊度：W 10NTU⑵、颗粒物直径：v 0.5mm⑶、铁离子：v 0.5mg/L⑷、CODcr ：v 20mg/L⑸、pH 范围：2? 13⑹、有机溶剂：不得含有醇、酮、苯等有机溶剂UFIA (B)系对进入超⑺、瞬时余氯耐受量：300ppm 注：①当水中含油、有机物、氧化性物质（余氯、03、H2O2等）、表面活性剂、消泡剂时，请与我公司技术支持部联系，在技术工程师指导下使用。

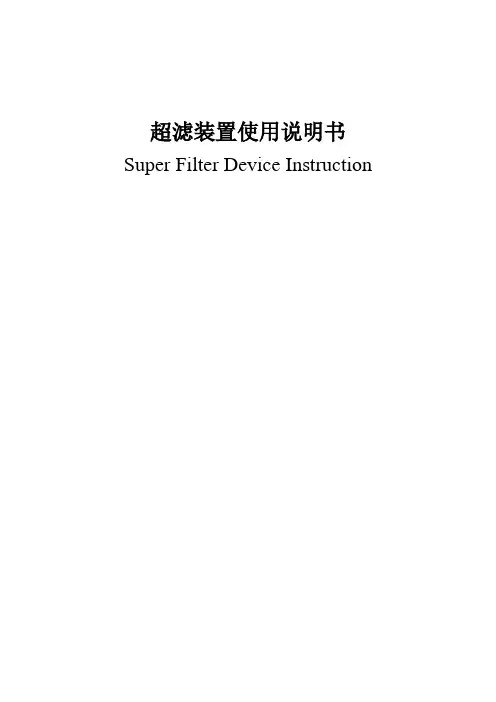

超滤装置使用说明书Super Filter Device Instruction目录I．关于超滤装置 (3)1．序言2．膜组件的特征3．超滤装置的主要用途II．安全注意事项 (6)III．使用膜组件时的注意事项 (8)IV．膜组件的规格 (11)V．膜组件的安装方法 (13)VI．膜组件的运行方法 (17)1．过滤2．反洗和空气清洗3．温度修正VII．膜组件的化学清洗方法 (24)VIII．膜组件的保管方法 (28)INEDXI．About Super Filter Device (3)1 Prelude2 Characteristics of membrane subassembly3 Main Use of Super Filter DeviceII．Safety Notice (6)III．Notice of using super filter device (8)IV．Membrane Subassembly Specification (11)V．Installation Methods of Membrane Subassembly (13)VI．Operation Methods of Super Filter Device (17)1 Filter2 Back wash and air scouring3 Temperature CorrectionVII．Chemical Clean Method of Membrane Subassembly (24)VIII．Keeping Methods of Membrane Subassembly (28)I．关于超滤装置I．About Super Filter Device1．序言1. Prelude超滤装置的主要部件是除浊用中空丝MF膜组件。

这种大容量的膜组件适用于大规膜的水处理工艺。

The main component of super filter device is hollow silk MF membrane subassembly used for getting rid of turbidity. This kind of large capability membrane subassembly applies to wide scope water treatment technics.超滤膜材料选用了具有很强的物理耐久性和抗化学腐蚀性的聚偏氟乙烯（PVDF），可以用来处理各种原水。
