校园网方案设计拓扑图1. 引言校园网作为现代教育信息化建设的重要组成部分，在学习、教学、科研等方面发挥着重要的作用。
一个完善的校园网方案设计应该考虑到校园网的稳定性、安全性和可扩展性。
本文将介绍一个基于现代网络技术的校园网方案设计拓扑图，旨在提供一个可行的方案供参考。

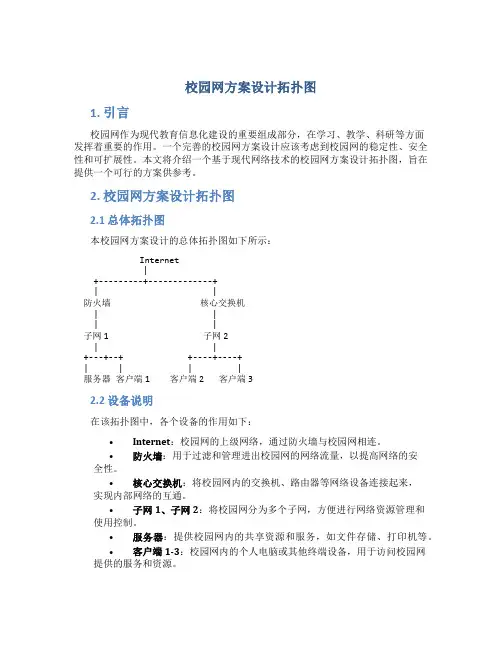

2. 校园网方案设计拓扑图2.1 总体拓扑图本校园网方案设计的总体拓扑图如下所示：Internet|+---------+-------------+| |防火墙核心交换机| || |子网1 子网2| |+---+--+ +----+----+| | | |服务器客户端1 客户端2 客户端32.2 设备说明在该拓扑图中，各个设备的作用如下：•Internet：校园网的上级网络，通过防火墙与校园网相连。
•防火墙：用于过滤和管理进出校园网的网络流量，以提高网络的安全性。
•核心交换机：将校园网内的交换机、路由器等网络设备连接起来，实现内部网络的互通。
•子网1、子网2：将校园网分为多个子网，方便进行网络资源管理和使用控制。
•服务器：提供校园网内的共享资源和服务，如文件存储、打印机等。
•客户端1-3：校园网内的个人电脑或其他终端设备，用于访问校园网提供的服务和资源。
3. 校园网方案设计的实施步骤3.1 确定需求在设计校园网方案之前，需要明确校园网的需求，包括网络流量、用户数量、资源共享等方面的需求。
3.2 设计网络拓扑根据需求确定校园网的网络拓扑结构，包括各个网络设备的位置和连接方式。
可以根据实际情况选择星型、环形、树形或混合结构等。
3.3 确定子网划分方案根据实际情况确定子网的划分方案，将校园网划分为多个子网，可以根据不同部门、不同楼层或不同用途进行划分。
每个子网都应有明确的IP地址段和子网掩码。
3.4 配置网络设备根据网络拓扑图和子网划分方案，对各个网络设备进行配置。
配置内容包括IP 地址、子网掩码、网关、路由等。
3.5 配置防火墙和网络安全策略根据校园网的安全需求，配置防火墙的安全策略，包括入站规则、出站规则、防火墙日志等。
