理论力学练习册答案

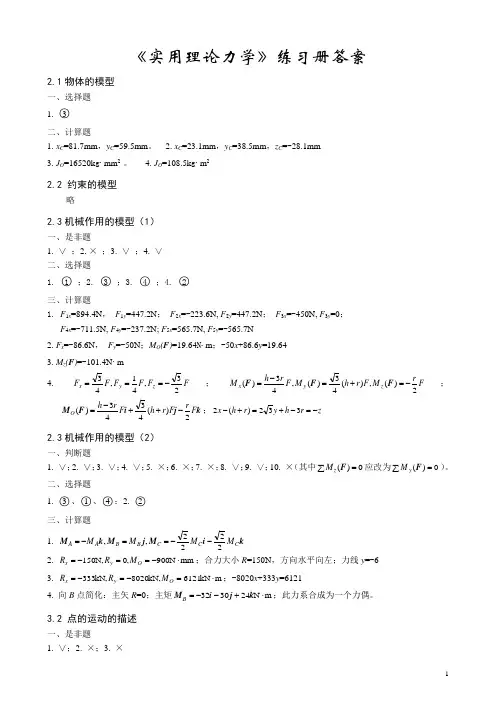

《实用理论力学》练习册答案2.1物体的模型一、选择题 1. ○3 二、计算题1. x C =81.7mm ，y C =59.5mm 。

2. x C =23.1mm ，y C =38.5mm ，z C =-28.1mm 3. J O =16520k g .mm 2。

4. J O =108.5k g .m 22.2 约束的模型 略2.3机械作用的模型（1）一、是非题1. ∨ ；2.× ；3. ∨ ；4. ∨ 二、选择题1. ○1 ；2. ○3 ；3. ○4 ；4. ○2 三、计算题1. F 1x =894.4N ， F 1y =447.2N ； F 2x =-223.6N, F 2y =447.2N ； F 3x =-450N, F 3y =0；F 4x =-711.5N, F 4y =-237.2N; F 5x =565.7N, F 5y =-565.7N 2. F x =-86.6N ， F y =-50N ；M O (F )=19.64N .m ；-50x +86.6y =19.64 3. M z (F )=-101.4N .m 4.F F F F F F z y x 23,41,43-===；Fr M F r h M F r h M z y x 2)(,)(43)(,43)(-=+=-=F F F ；kj i F M F r F r h F r h O 2)(4343)(-++-=；zr h y r h x -=-+=+-332)(22.3机械作用的模型（2）一、判断题1. ∨；2. ∨；3. ∨；4. ∨；5. ×；6. ×；7. ×；8. ∨；9. ∨；10. ×（其中∑=0)(F z M 应改为∑=0)(F y M ）。

二、选择题1. ○3、○1、○4；2. ○2 三、计算题 1.ki M j M k MC C C BB A AM M MM 2222,,--==-=2. mm N 900,0,N 150⋅-==-=O y x M R R ；合力大小R =150N ，方向水平向左；力线y =-63. m kN 6121,kN 8020,kN 333⋅=-=-=O y x M R R ；-8020x +333y =61214. 向B 点简化：主矢R =0；主矩m N 243032⋅+--=k j i M B ；此力系合成为一个力偶。

理论力学习题答案(总26页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--2第一章 静力学公理和物体的受力分析一、是非判断题在任何情况下，体内任意两点距离保持不变的物体称为刚体。

( ∨ ) 物体在两个力作用下平衡的必要与充分条件是这两个力大小相等、方向相反，沿同一直线。

( × ) 加减平衡力系公理不但适用于刚体，而且也适用于变形体。

( × ) 力的可传性只适用于刚体，不适用于变形体。

( ∨ ) 两点受力的构件都是二力杆。

( × ) 只要作用于刚体上的三个力汇交于一点，该刚体一定平衡。

( × ) 力的平行四边形法则只适用于刚体。

( × ) 凡矢量都可以应用平行四边形法则合成。

( ∨ ) 只要物体平衡，都能应用加减平衡力系公理。

( × ) 凡是平衡力系，它的作用效果都等于零。

( × ) 合力总是比分力大。

( × ) 只要两个力大小相等，方向相同，则它们对物体的作用效果相同。

( × )若物体相对于地面保持静止或匀速直线运动状态，则物体处于平衡。

( ∨ )当软绳受两个等值反向的压力时，可以平衡。

( × )静力学公理中，二力平衡公理和加减平衡力系公理适用于刚体。

( ∨ )静力学公理中，作用力与反作用力公理和力的平行四边形公理适用于任何物体。

( ∨ )凡是两端用铰链连接的直杆都是二力杆。

( × )如图所示三铰拱，受力F ，F 1作用，其中F 作用于铰C 的销子上，则AC 、BC 构件都不是二力构件。

( × )图3二、填空题力对物体的作用效应一般分为 外 效应和 内 效应。

对非自由体的运动所预加的限制条件称为 约束 ；约束力的方向总是与约束所能阻止的物体的运动趋势的方向 相反 ；约束力由 主动 力引起，且随 主动 力的改变而改变。

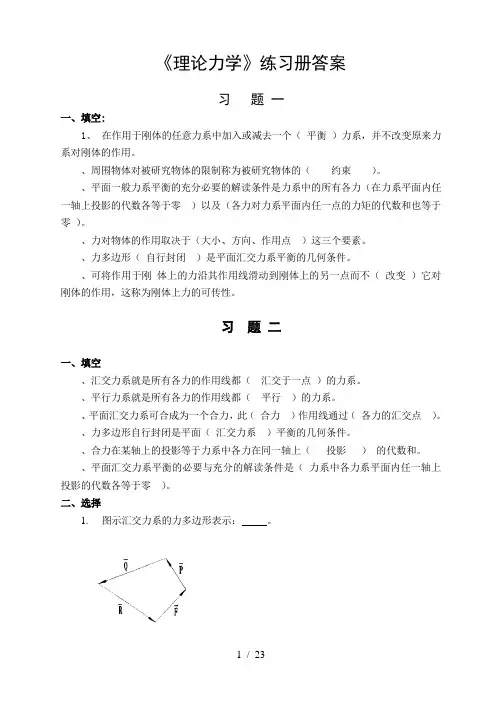

《理论力学》练习册答案习题一一、填空:1、在作用于刚体的任意力系中加入或减去一个（平衡）力系，并不改变原来力系对刚体的作用。

、周围物体对被研究物体的限制称为被研究物体的（约束）。

、平面一般力系平衡的充分必要的解读条件是力系中的所有各力（在力系平面内任一轴上投影的代数各等于零）以及（各力对力系平面内任一点的力矩的代数和也等于零）。

、力对物体的作用取决于（大小、方向、作用点）这三个要素。

、力多边形（自行封闭）是平面汇交力系平衡的几何条件。

、可将作用于刚体上的力沿其作用线滑动到刚体上的另一点而不（改变）它对刚体的作用，这称为刚体上力的可传性。

习题二一、填空、汇交力系就是所有各力的作用线都（汇交于一点）的力系。

、平行力系就是所有各力的作用线都（平行）的力系。

、平面汇交力系可合成为一个合力，此（合力）作用线通过（各力的汇交点）。

、力多边形自行封闭是平面（汇交力系）平衡的几何条件。

、合力在某轴上的投影等于力系中各力在同一轴上（投影）的代数和。

、平面汇交力系平衡的必要与充分的解读条件是（力系中各力系平面内任一轴上投影的代数各等于零）。

二、选择1.图示汇交力系的力多边形表示：。

力系的合力等于零 力系的主矢为R力系的合力为R 力系的主矩不为零 三、计算压路机碾子垂＝，半径＝400mm, 若用水平力拉碾子越过高80mm 的石坎，问应多大？若要使为最小，，力与水平线夹角应为多大？此时力等于多少？ 解：此题用几何法较简单：（拉过石坎时）1） 作出力三角形如图示： 由图中几何关系：2） 沿水平方向：3） 如图：当与垂直时其值最小，此时P习 题 三一、填空、一般情况下，力使物体同时发生移动和转动。

而力偶使物体（ 单纯的发生转动 ）。

、当力偶矩保持不变时，力偶可以在其作用面内（ 转 ），不改变它对（ 刚体 ）作用。

、作用于物体某点之力可以平移到此物体上的另一点，但需（ 同时附加一力偶 ），此力偶之矩等于（ 此力对新的作用点之矩 ）。

第一章静力学基础一、是非题1．力有两种作用效果，即力可以使物体的运动状态发生变化，也可以使物体发生变形。

（）2．在理论力学中只研究力的外效应。

（）3．两端用光滑铰链连接的构件是二力构件。

（）4．作用在一个刚体上的任意两个力成平衡的必要与充分条件是：两个力的作用线相同，大小相等，方向相反。

（）5．作用于刚体的力可沿其作用线移动而不改变其对刚体的运动效应。

（）6．三力平衡定理指出：三力汇交于一点，则这三个力必然互相平衡。

（）7．平面汇交力系平衡时，力多边形各力应首尾相接，但在作图时力的顺序可以不同。

（）8．约束力的方向总是与约束所能阻止的被约束物体的运动方向一致的。

（）二、选择题1．若作用在A点的两个大小不等的力F1和F2，沿同一直线但方向相反。

则其合力可以表示为。

①F1－F2；②F2－F1；③F1＋F2；2．作用在一个刚体上的两个力F A、F B，满足F A=－F B的条件，则该二力可能是。

①作用力和反作用力或一对平衡的力；②一对平衡的力或一个力偶。

③一对平衡的力或一个力和一个力偶；④作用力和反作用力或一个力偶。

3．三力平衡定理是。

①共面不平行的三个力互相平衡必汇交于一点；②共面三力若平衡，必汇交于一点；③三力汇交于一点，则这三个力必互相平衡。

4．已知F1、F2、F3、F4为作用于刚体上的平面共点力系，其力矢关系如图所示为平行四边形，由此。

①力系可合成为一个力偶；②力系可合成为一个力；③力系简化为一个力和一个力偶；④力系的合力为零，力系平衡。

5．在下述原理、法则、定理中，只适用于刚体的有。

①二力平衡原理；②力的平行四边形法则；③加减平衡力系原理；④力的可传性原理；⑤作用与反作用定理。

三、填空题1．二力平衡和作用反作用定律中的两个力，都是等值、反向、共线的，所不同的是。

2．已知力F沿直线AB作用，其中一个分力的作用与AB成30°角，若欲使另一个分力的大小在所有分力中为最小，则此二分力间的夹角为度。

.第一章静力学公理和物体的受力分析一、是非判断题1.1.1 在任何情况下，体内任意两点距离保持不变的物体称为刚体。

( ∨)1.1.2 物体在两个力作用下平衡的必要与充分条件是这两个力大小相等、方向相反，沿同一直线。

( ×)1.1.3 加减平衡力系公理不但适用于刚体，而且也适用于变形体。

( ×) 1.1.4 力的可传性只适用于刚体，不适用于变形体。

( ∨) 1.1.5 两点受力的构件都是二力杆。

( ×) 1.1.6只要作用于刚体上的三个力汇交于一点，该刚体一定平衡。

( ×) 1.1.7力的平行四边形法则只适用于刚体。

( ×) 1.1.8 凡矢量都可以应用平行四边形法则合成。

( ∨) 1.1.9 只要物体平衡，都能应用加减平衡力系公理。

( ×) 1.1.10 凡是平衡力系，它的作用效果都等于零。

( ×) 1.1.11 合力总是比分力大。

( ×) 1.1.12只要两个力大小相等，方向相同，则它们对物体的作用效果相同。

( ×) 1.1.13若物体相对于地面保持静止或匀速直线运动状态，则物体处于平衡。

( ∨)1.1.14当软绳受两个等值反向的压力时，可以平衡。

( ×)1.1.15静力学公理中，二力平衡公理和加减平衡力系公理适用于刚体。

( ∨) 1.1.16静力学公理中，作用力与反作用力公理和力的平行四边形公理适用于任何物体。

( ∨)1.1.17 凡是两端用铰链连接的直杆都是二力杆。

( ×)1.1.18 如图 1.1所示三铰拱，受力 F ，F 1作用，其中F 作用于铰C 的销子上，则AC 、BC构件都不是二力构件。

( ×)二、填空题1.2.1力对物体的作用效应一般分为外效应和内效应。

1.2.2 对非自由体的运动所预加的限制条件称为约束；约束力的方向总是与约束所能阻止的物体的运动趋势的方向相反；约束力由主动力引起，且随主动力的改变而改变。

平面任意力系(一)一、填空题1、平面任意力系的主矢RF '与简化中心的位置 无 关,主矩o M 一般与简化中心的位置 有 关,而在__主矢为零___的特殊情况下,主矩与简化中心的位置 无 __ 关.2、当平面力系的主矢等于零，主矩不等于零时，此力系合成为_一个合力偶.3、如右图所示平面任意力系中,F F F F 1234===,此力系向A 点简化的结果是 0R F '≠,0A M ≠ ,此力系向B 点简化的结果是0RF '≠,0A M = . 4、如图所示x 轴与y 轴夹角为α，设一力系在oxy 平面内对y 轴和x轴上的A ，B 点有∑A m 0)(=F ,∑B m 0)(=F ,且∑=0y F ,但∑≠0x F ,l OA =,则B 点在x 轴上的位置OB =___/cos l θ ____.（题4图） （题5图）5、折杆ABC 与CD 直杆在C 处铰接,CD 杆上受一力偶m N 2⋅=M 作用,m 1=l ,不计各杆自重,则A 处的约束反力为___2N___. 二、判断题(√ ) 1.若一平面力系对某点之主矩为零,且主矢亦为零，则该力系为一平衡力系.(√ ) 2.在平面力系中，合力一定等于主矢.(× ) 3.在平面力系中，只要主矩不为零，力系一定能够进一步简化.1F 2F 3F 4F AB(√ ) 4.当平面任意力系向某点简化结果为力偶时,如果再向另一点简化,则其结果是一样的.(×) 5.平面任意力系的平衡方程形式,除一矩式,二矩式,三矩式外,还可用三个投影式表示.(× ) 6.平面任意力系平衡的充要条件为力系的合力等于零.(× ) 7.设一平面任意力系向某一点简化得一合力,如另选适当的点为简化中心,则力系可简化为一力偶.(√ ) 8.作用于刚体的平面任意力系主矢是个自由矢量,而该力系的合力(若有合力)是滑动矢量,但这两个矢量等值,同向.( × ) 9.图示二结构受力等效.三、选择题1、关于平面力系与其平衡方程式，下列的表述正确的是_____D_ ___A.任何平面任意力系都具有三个独立的平衡方程。

第1章静力分析习题1．是非题（对画√，错画×）1-1.凡在二力作用下的约束称为二力构件。

（）1-2.在两个力作用下，使刚体处于平衡的必要条件与充分条件式这两个力等值、反向、共线。

（）1-3.力的可传性只适用于一般物体。

（）1-4.合力比分力大。

（）1-5.凡矢量都可以用平行四边形法则合成。

（）1-6.汇交的三个力是平衡力。

（）1-7.约束力是与主动力有关的力。

（）1-8.作用力与反作用力是平衡力。

（）1-9.画受力图时，对一般的物体力的可沿作用现任以的滑动。

（）1-10. 受力图中不应出现内力。

（）2．填空题（把正确的答案写在横线上）1-11.均质杆在A、B两点分别于矩形光滑槽接触，并在如图所示情况下平衡。

A点的受力方向为，B点的受力方向为。

1-12.AB杆自重不计，在5个已知力作用下处于平衡，则作用于B点的四个力的合力F R的大小F R= ，方向沿。

题1-11图F3R题1-12图3. 简答题1-13.如图所示刚体A、B自重不计，在光滑斜面上接触。

其中分别作用两等值、反向、共线的力F1和F2，问A、B是否平衡？若能平衡斜面是光滑的吗？1-14.如图所示，已知A点作用力F，能否在B点加一力使AB杆平衡？若能平衡A点的力F的方向应如何？1-15.如图所示刚架AC和BC，在C 处用销钉连接，在A、B处分别用铰链支座支承构件形成一个三铰拱。

现将作用在杆BC上的力F沿着其作用线移至刚体AC上。

不计三铰刚架自重。

试问移动后对A、B、C约束反力有没有影响？为什么？1-16.在刚体上的加上任意个的平衡力系，能改变原来力系对刚体的作用吗？但对于变形体而言又是如何？1-17.为什么说二力平衡条件、加减平衡力系原理和力的可传性等只能适用于刚体？1-18.如何区分二力平衡力和作用力与反作用力？1-19.为什么受力图中不画内力？如何理解？1-20.如何判定二力体或者二力杆？(a)(c)(d) (e)(g)(h)题1-21图题1-13图题1-14图题1-15图4．受力分析题1-21.画出下列标注字母物体的受力图，未画重力的各物体其自重不计，所有接触面均为光滑接触。

平面任意力系(一)一、填空题1、平面任意力系的主矢RF '与简化中心的位置 无 关,主矩o M 一般与简化中心的位置 有 关,而在__主矢为零___的特殊情况下,主矩与简化中心的位置 无 __ 关.2、当平面力系的主矢等于零，主矩不等于零时，此力系合成为_一个合力偶.3、如右图所示平面任意力系中,F F F F 1234===,此力系向A 点简化的结果是 0R F '≠,0A M ≠ ,此力系向B 点简化的结果是0RF '≠,0A M = . 4、如图所示x 轴与y 轴夹角为α，设一力系在oxy 平面内对y 轴和x轴上的A ，B 点有∑A m 0)(=F ,∑B m 0)(=F ,且∑=0y F ,但∑≠0x F ,l OA =,则B 点在x 轴上的位置OB =___/cos l θ ____.（题4图） （题5图）5、折杆ABC 与CD 直杆在C 处铰接,CD 杆上受一力偶m N 2⋅=M 作用,m 1=l ,不计各杆自重,则A 处的约束反力为___2N___. 二、判断题(√ ) 1.若一平面力系对某点之主矩为零,且主矢亦为零，则该力系为一平衡力系.(√ ) 2.在平面力系中，合力一定等于主矢.(× ) 3.在平面力系中，只要主矩不为零，力系一定能够进一步简化.1F 2F 3F 4F AB(√ ) 4.当平面任意力系向某点简化结果为力偶时,如果再向另一点简化,则其结果是一样的.(×) 5.平面任意力系的平衡方程形式,除一矩式,二矩式,三矩式外,还可用三个投影式表示.(× ) 6.平面任意力系平衡的充要条件为力系的合力等于零.(× ) 7.设一平面任意力系向某一点简化得一合力,如另选适当的点为简化中心,则力系可简化为一力偶.(√ ) 8.作用于刚体的平面任意力系主矢是个自由矢量,而该力系的合力(若有合力)是滑动矢量,但这两个矢量等值,同向.( × ) 9.图示二结构受力等效.三、选择题1、关于平面力系与其平衡方程式，下列的表述正确的是_____D_ ___A.任何平面任意力系都具有三个独立的平衡方程。

第一 静力学公理和物体的受力分析一、是非判断题1.1.1 在任何情况下，体内任意两点距离保持不变的物体称为刚体。

( ∨ ) 1.1.2 物体在两个力作用下平衡的必要与充分条件是这两个力大小相等、方向相反，沿同一直线。

( × )1.1.3 加减平衡力系公理不但适用于刚体，而且也适用于变形体。

( × ) 1.1.4 力的可传性只适用于刚体，不适用于变形体。

( ∨ ) 1.1.5 两点受力的构件都是二力杆。

( × ) 1.1.6 只要作用于刚体上的三个力汇交于一点，该刚体一定平衡。

( × ) 1.1.7 力的平行四边形法则只适用于刚体。

( × ) 1.1.8 凡矢量都可以应用平行四边形法则合成。

( ∨ ) 1.1.9 只要物体平衡，都能应用加减平衡力系公理。

( × ) 1.1.10 凡是平衡力系，它的作用效果都等于零。

( × ) 1.1.11 合力总是比分力大。

( × ) 1.1.12 只要两个力大小相等，方向相同，则它们对物体的作用效果相同。

( × ) 1.1.13 若物体相对于地面保持静止或匀速直线运动状态，则物体处于平衡。

( ∨ ) 1.1.14 当软绳受两个等值反向的压力时，可以平衡。

( × ) 1.1.15 静力学公理中，二力平衡公理和加减平衡力系公理适用于刚体。

( ∨ ) 1.1.16 静力学公理中，作用力与反作用力公理和力的平行四边形公理适用于任何物体。

( ∨ )1.1.17 凡是两端用铰链连接的直杆都是二力杆。

( × ) 1.1.18 如图1.1所示三铰拱，受力F ，F 1作用，其中F 作用于铰C 的销子上，则AC 、BC 构件都不是二力构件。

( × )二、填空题1.2.1 力对物体的作用效应一般分为 外 效应和 内 效应。

1.2.2 对非自由体的运动所预加的限制条件称为 约束 ；约束力的方向总是与约束所能阻止的物体的运动趋势的方向 相反 ；约束力由 主动 力引起，且随 主动 力的改变而改变。

《理论力学》练习册答案习题一一、填空:1、在作用于刚体的任意力系中加入或减去一个（平衡）力系，并不改变原来力系对刚体的作用。

2、周围物体对被研究物体的限制称为被研究物体的（约束）。

3、平面一般力系平衡的充分必要的解析条件是力系中的所有各力（在力系平面内任一轴上投影的代数各等于零）以及（各力对力系平面内任一点的力矩的代数和也等于零）。

4、力对物体的作用取决于（大小、方向、作用点）这三个要素。

几何条件。

6、可将作用于刚体上的力沿其作用线滑动到刚体上的另一点而不（改变）它对刚体的作用，这称为刚体上力的可传性。

习题二一、填空1、汇交力系就是所有各力的作用线都（汇交于一点）的力系。

2、平行力系就是所有各力的作用线都（平行）的力系。

3、平面汇交力系可合成为一个合力，此（合力）作用线通过（各力的汇交点）。

几何条件。

5、合力在某轴上的投影等于力系中各力在同一轴上（投影）的代数和。

6、平面汇交力系平衡的必要与充分的解析条件是（力系中各力系平面内任一轴上投影的代数各等于零）。

二、选择1.图示汇交力系的力多边形表示：A。

A 力系的合力等于零B 力系的主矢为RC 力系的合力为RD 力系的主矩不为零三、计算压路机碾子垂W ＝20KN ，半径R ＝400mm, 若用水平力P 拉碾子越过高h=80mm 的石坎，问P 应多大？若要使P 为最小，，力P 与水平线夹角应为多大？此时力P 等于多少？解：此题用几何法较简单：（拉过石坎时N A =0）1） 作出力三角形如图示：由图中几何关系： 2）P 沿水平方向： 3） 如图：当P 与N B 垂直时其值最小，此时 KNw 125320=⨯=⨯αsin KN tg w p 154320=⨯=⨯=α5354==-=ααsin ,cos R h RP min=习题三一、填空1、一般情况下，力使物体同时发生移动和转动。

而力偶使物体（单纯的发生转动）。

2、当力偶矩保持不变时，力偶可以在其作用面内（转），不改变它对（刚体）作用。

2-1. 已知：CD AB AC ==，kN 10P =，求A 、B 处约束反力。

解：取杆ACD 为研究对象，受力如图。

0=∑Am,0245sin 0=⨯-⨯AC P AC F C∑=0xF ,045cos 0=-Ax C F F)(10←=kN F Ax∑=0yF,045sin 0=--P F F Ay C)(10↓=kN F Ay2-2. 已知力P 的作用线垂直于AB 杆，BC 杆与P 力的作用线夹角为045，杆BC 垂直于杆CD ，力Q 的作用线与CD 杆的夹角为060。

kN 1P =，求系统平衡时Q ＝？解：分别取节点B 、C 为研究对象，受力如图。

对于节点B ：0=∑x F ，045cos 0=-BC F P 对于节点C ：0=∑xF ，030cos 0'=-Q F BC 联立上两式解得：kN P Q 362362==2-3. 图示结构中，AB 杆水平，AC 杆与AB 杆的夹角为030，杆件的自重不计，kN 10W =，求B 、C 处反力。

解：取整体为研究对象，受力如图。

0=∑yF，045cos 30sin 00=--T C F W FkN W F C 14.34)22(=+=(压)0=∑XF ,045sin 30cos 00=-+T C B F F F )(43.15←-=kN F BBA CD045060PQ ABCPDABCW452-4. 已知：m N 200M 1⋅=，m N 500M 2⋅=，m 0.8AB CD AC ===， 求A 、C 处支反力。

解：取杆ACD 为研究对象，受力如图。

0=∑Am，08.045sin 210=-+⨯M M F CB C F N F ==3752-5. 已知AD 杆上固接一销钉，此销钉可以在BC 杆的滑道内无摩擦地滑动，系统平衡在图示位置，BC 与AD 成045，m N 1000M 1⋅=，求2M 。

解：取杆AD 为研究对象，受力如图。

.第一章静力学公理与受力分析(1)一．是非题1、加减平衡力系公理不但适用于刚体，还适用于变形体。

（）2、作用于刚体上三个力的作用线汇交于一点，该刚体必处于平衡状态。

（）3、刚体是真实物体的一种抽象化的力学模型，在自然界中并不存在。

（）4、凡是受两个力作用的刚体都是二力构件。

（）5、力是滑移矢量，力沿其作用线滑移不会改变对物体的作用效果。

（）二．选择题1、在下述公理、法则、原理中，只适于刚体的有（）①二力平衡公理②力的平行四边形法则③加减平衡力系公理④力的可传性原理⑤作用与反作用公理三．画出下列图中指定物体受力图。

未画重力的物体不计自重，所有接触处均为光滑接触。

多杆件的整体受力图可在原图上画。

)b(杆ABa(球A ))c(杆AB、CD、整体)d(杆AB、CD、整体)e(杆AC、CB、整体)f(杆AC、CD、整体四．画出下列图中指定物体受力图。

未画重力的物体不计自重，所有接触处均为光滑接触。

多杆件的整体受力图可在原图上画。

)a(球A、球B、整体)b(杆BC、杆AC、整体.第一章 静力学公理与受力分析（2）一．画出下列图中指定物体受力图。

未画重力的物体不计自重，所有接触处均为光滑接触。

多杆件的整体受力图可在原图上画。

WADB CE Original FigureAD B CEWWFAxF AyF BFBD of the entire frame)a (杆AB 、BC 、整体)b (杆AB 、BC 、轮E 、整体)c (杆AB 、CD 、整体 )d (杆BC 带铰、杆AC 、整体)e(杆CE、AH、整体)f(杆AD、杆DB、整体)g(杆AB带轮及较A、整体)h(杆AB、AC、AD、整体.第二章平面汇交和力偶系一．是非题1、因为构成力偶的两个力满足F= - F’，所以力偶的合力等于零。

（）2、用解析法求平面汇交力系的合力时，若选用不同的直角坐标系，则所求得的合力不同。

（）3、力偶矩就是力偶。

（）二．电动机重P=500N，放在水平梁AC的中央，如图所示。

理论力学习题标准答案（中南大学）第一次一、是非题1、×2、×3、√4、×5、√6、√7、×8、×二、选择题1、③2、①3、③，②三、填空题1、滚动支座和链杆约束，柔索和光滑表面接触，光滑圆柱铰和固定铰支座。

2、90°3、大小相等，指向相同，沿同一作用线。

4、受力分析，力系简化，力系平衡条件及应用。

5、支座A，销钉A，销钉A，杆AC6、FBAyF TF'Cx2第二次（3-4页）一、是非题1、×2、√3、√4、×5、√ 二、选择题1、②2、②3、②，④4、③5、② 三、填空题1、F x =-40√2 , F y =30√2 , F z =50√2 .2、F x =-40F y =30√2 , F z =503、-0.69Ncm一、是非题1、×2、√3、×4、√5、√6、×7、√8、√二、选择题1、③2、④3、②4、②三、填空题1、一合力，一力偶。

四、计算题 1、解：KNF F F F KNF F F F KNF F F Rz RyRx 62.4101291060sin 45sin 17.2101291230sin 60cos 45cos 34.610129930cos 60cos 2223201222320122232-=++-+-=-=+++--=-=++--=∴ KNF F F F Rz Ry Rx R 14.8222=++=125)(,105)(,141)(===∧∧∧z F y F x F R R R2、)(↓='P F R0,,==-=AzAyAxMPb M Pa M第三次（5-6页）一、是非题1、√2、×3、√4、√5、√ 二、选择题1、①2、①，④3、③，③，④ 三、计算题1、F ′R =960kN, M B =0 则 120×0.2-960sin α×0.1=0 ∴ sin α=0.25 α=arcsin0.252、 选A 为简化中心F ′Rx =-F 2cos60°=-1kN F ′Ry =F 1-F 2sin60°=0则 KN F R1='，KNmM F M A321=-=mF Md RA3/='=该力系的合成结果为一合力F R一、选择题1、③2、①，⑤二、填空题1、（26，18）2、（-R/6，0）3、5a/6 三、解mx mx C C 94.05.15.254375.05.175.05.25.15045.1347.15.15.254325.115.2252403=++++⨯+⨯+⨯+⨯+⨯==++++⨯+⨯+⨯+⨯+⨯=四、解BBF BF BF第四次（7-8页）一、选择题 1、③ 2、④二、填空题1、大小√2m/a ，方向：与AB 连线方向成135°。

第一章 静力学公理与物体受力分析1-1. 未画重力的物体重量均不计，所有接触处均为光滑接触，画出各构件的受力图。

（a ）（c ）AB1-2. 各杆件的自重不计，所有接触处均为光滑接触，画出各构件的受力图以及整体的受力图。

（a）（b）（c）（a）（b）（c）1-3. 各杆件的自重不计，所有接触处均为光滑接触，画出各构件的受力图，整体的受力图及销钉E的受力图。

（a）（b）B W第二章 平面力系2-1. 已知：CD AB AC ==，kN 10P =，求A 、B 处约束反力。

解：取杆ACD 为研究对象，受力如图。

0=∑A m ,0245sin 0=⨯-⨯AC P AC F CkN P F C 28.282==∑=0xF ,045cos 0=-Ax C F F)(10←=kN F Ax∑=0yF,045sin 0=--P F F Ay C)(10↓=kN F Ay2-2. 已知力P 的作用线垂直于AB 杆，BC 杆与P 力的作用线夹角为045，杆BC 垂直于杆CD ，力Q 的作用线与CD 杆的夹角为060。

kN 1P =，求系统平衡时Q＝？解：分别取节点B 、C 为研究对象，受力如图。

对于节点B ：0=∑xF ，045cos 0=-BC F P对于节点C ：0=∑xF，030cos 0'=-Q F BC联立上两式解得：kN P Q 362362==2-3. 图示结构中，AB 杆水平，AC 杆与AB 杆的夹角为030，杆件的自重不计，kN 10W =，求B 、C 处反力。

解：取整体为研究对象，受力如图。

0=∑yF，045cos 30sin 00=--T C F W FkN W F C 14.34)22(=+=(压)0=∑XF,045sin 30cos 00=-+T C B F F F)(43.15←-=kN F B2-4. 已知：m N 200M 1⋅=，m N 500M 2⋅=，m 0.8AB CD AC ===， 求A 、C 处支反力。

第二章 平面力系2-1. 已知：CD AB AC ==，kN 10P =，求A 、B 处约束反力。

解：取杆ACD 为研究对象，受力如图。

0=∑Am ,0245sin 0=⨯-⨯AC P AC F CkN P F C 28.282==∑=0xF,045cos 0=-Ax C F F)(10←=kN F Ax∑=0yF,045sin 0=--P F F Ay C)(10↓=kN F Ay2-2. 已知力P 的作用线垂直于AB 杆，BC 杆与P 力的作用线夹角为045，杆BC 垂直于杆CD ，力Q的作用线与CD 杆的夹角为060。

kN 1P =，求系统平衡时Q ＝？解：分别取节点B 、C 为研究对象，受力如图。

对于节点B ：0=∑xF，045cos 0=-BC F P对于节点C ：0=∑x F ，030cos 0'=-Q F BC联立上两式解得：kN P Q 362362==2-3. 图示结构中，AB 杆水平，AC 杆与AB 杆的夹角为030，杆件的自重不计，kN 10W =，求B 、C 处反力。

解：取整体为研究对象，受力如图。

0=∑yF，045cos 30sin 00=--T C F W FkN W F C 14.34)22(=+=(压)0=∑XF,045sin30cos 00=-+T C B F F F)(43.15←-=kN F B2-4. 已知：m N 200M 1⋅=，m N 500M 2⋅=，m 0.8AB CD AC ===， 求A 、C 处支反力。

解：取杆ACD 为研究对象，受力如图。

0=∑Am，08.045sin 210=-+⨯M M F CB C F N F ==3752-5. 已知AD 杆上固接一销钉，此销钉可以在BC 杆的滑道内无摩擦地滑动，系统平衡在图示位置，BC 与AD 成045，m N 1000M 1⋅=，求2M 。

解：取杆AD 为研究对象，受力如图。

0=∑Am,045cos 10=-⨯M AC F C取杆BC 为研究对象，受力如图。
