实验一 程控交换原理实验系统及控制单元实验

程控交换技术_实验报告程控交换技术_实验报告实验一数字程控交换系统基本组成1、实验目的和要求目的：通过对本实验系统的初步使用，对数字程控交换系统的基本构成和工作过程有一个总体而直观的认识。

理解数字程控交换系统的核心交换网络的工作原理和工作过程，观察从用户摘机到链路拆除整个局内呼叫过程中数字程控交换系统硬件和软件的基本动作。

2．实验原理原理:一个数字程控交换系统通常由交换网络、接口子系统和控制子系统三个部分组成。

其中接口子系统的作用是将来自不同终端（如电话机，计算机等）或其他交换系统的各种传输信号转换成统一的数字程控交换系统内部的工作信号，并按信号的性质分别将信令传送给控制系统，将消息传送给交换网络。

交换网络的任务是实现输入输出线上的信号的传递或接续。

控制系统则负责处理信令，按信令的要求控制交换网络完成接续，通过接口发送必要的信令，协调整个数字程控交换系统的工作以及配合协调整个电信网的运行等等。

各个模块之间的关系如图1-1所示：PCM总线模拟用户接口信号音模拟用户接口模拟用户接口交换网络模拟用户接口控制信号产生时钟信号产生图1-1数字程控交换实验系统各模块关系3．主要仪器设备1．数字程控交换实验系统2．PC机两台3．电话机两台4．操作方法与实验步骤实验步骤：实验者可根据以上的系统配置数据，确定要拨叫的局内分机号码。

然后根据分机号码打电话，具体步骤如下：（1）首先由实验者摘机，此时可以观察到接在用户线两端的发光二极管变亮，表示该话机已从挂机状态转为摘机状态，然后实验者可以听到拨号音，为连续的450Hz的单频声音。

（2）用户开始拨号，此时拨号音停止，用户所拨的号码在数码管上显示出来，如果所拨的号码为系统允许的合法号码，实验者将听到被叫电话发出振铃声，振铃信号为25Hz，通断比为1秒通、4秒断的低频振荡信号，同时系统将向主叫用户送回铃音，回铃音是频率为450Hz，通断比为1秒通、4秒断的单频信号音。

（3）被叫摘机，被叫的振铃声和主叫的回铃音都将停止，同时这两路电话可以开始进行正常通话。

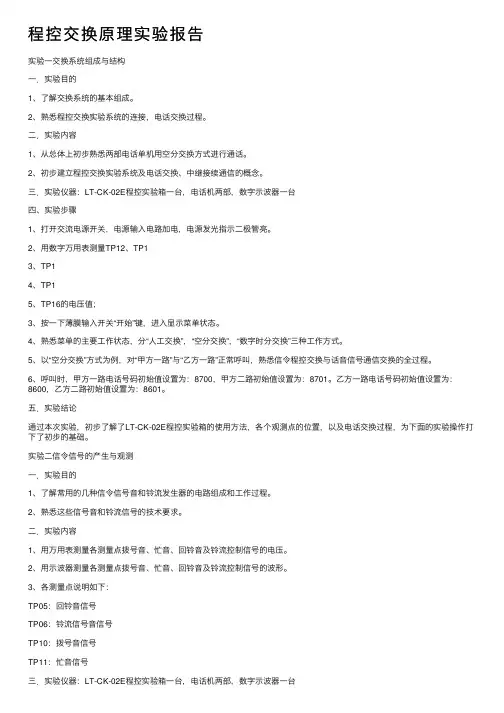

程控交换原理实验报告实验⼀交换系统组成与结构⼀．实验⽬的1、了解交换系统的基本组成。

2、熟悉程控交换实验系统的连接，电话交换过程。

⼆．实验内容1、从总体上初步熟悉两部电话单机⽤空分交换⽅式进⾏通话。

2、初步建⽴程控交换实验系统及电话交换、中继接续通信的概念。

三．实验仪器：LT-CK-02E程控实验箱⼀台，电话机两部，数字⽰波器⼀台四、实验步骤1、打开交流电源开关，电源输⼊电路加电，电源发光指⽰⼆极管亮。

2、⽤数字万⽤表测量TP12、TP13、TP14、TP15、TP16的电压值；3、按⼀下薄膜输⼊开关“开始”键，进⼊显⽰菜单状态。

4、熟悉菜单的主要⼯作状态，分“⼈⼯交换”，“空分交换”，“数字时分交换”三种⼯作⽅式。

5、以“空分交换”⽅式为例，对“甲⽅⼀路”与“⼄⽅⼀路”正常呼叫，熟悉信令程控交换与话⾳信号通信交换的全过程。

6、呼叫时，甲⽅⼀路电话号码初始值设置为：8700，甲⽅⼆路初始值设置为：8701。

⼄⽅⼀路电话号码初始值设置为：8600，⼄⽅⼆路初始值设置为：8601。

五．实验结论通过本次实验，初步了解了LT-CK-02E程控实验箱的使⽤⽅法，各个观测点的位置，以及电话交换过程，为下⾯的实验操作打下了初步的基础。

实验⼆信令信号的产⽣与观测⼀．实验⽬的1、了解常⽤的⼏种信令信号⾳和铃流发⽣器的电路组成和⼯作过程。

2、熟悉这些信号⾳和铃流信号的技术要求。

⼆．实验内容1、⽤万⽤表测量各测量点拨号⾳、忙⾳、回铃⾳及铃流控制信号的电压。

2、⽤⽰波器测量各测量点拨号⾳、忙⾳、回铃⾳及铃流控制信号的波形。

3、各测量点说明如下：TP05：回铃⾳信号TP06：铃流信号⾳信号TP10：拨号⾳信号TP11：忙⾳信号三．实验仪器：LT-CK-02E程控实验箱⼀台，电话机两部，数字⽰波器⼀台四．实验步骤1、将四部电话机⽔晶头连接到程控交换实验箱的电话机插座中，打开交流电源开关,任选⼀种实验项⽬进⾏实验。

2、在甲⽅第⼀话路接上⽤户单机，按照正常呼叫程序⽅式，测量各点波形。

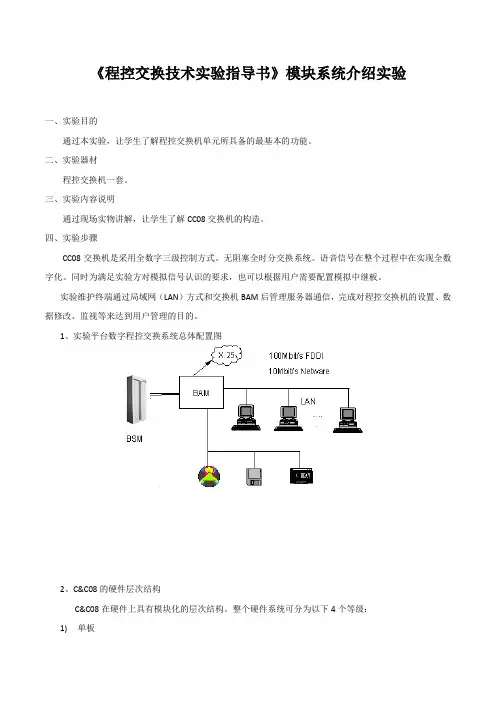

《程控交换技术实验指导书》模块系统介绍实验一、实验目的通过本实验，让学生了解程控交换机单元所具备的最基本的功能。

二、实验器材程控交换机一套。

三、实验内容说明通过现场实物讲解，让学生了解CC08交换机的构造。

四、实验步骤CC08交换机是采用全数字三级控制方式。

无阻塞全时分交换系统。

语音信号在整个过程中在实现全数字化。

同时为满足实验方对模拟信号认识的要求，也可以根据用户需要配置模拟中继板。

实验维护终端通过局域网（LAN）方式和交换机BAM后管理服务器通信，完成对程控交换机的设置、数据修改、监视等来达到用户管理的目的。

1、实验平台数字程控交换系统总体配置图2、C&C08的硬件层次结构C&C08在硬件上具有模块化的层次结构。

整个硬件系统可分为以下4个等级：1)单板单板是C&C08数字程控交换系统的硬件基础，是实现交换系统功能的基本组成单元。

2) 功能机框当安装有特定母板的机框插入多种功能单板时就构成了功能机框，如SM 中的主控框、用户框、中继框等。

3) 模块单个功能机框或多个功能机框的组合就构成了不同类别的模块，如交换模块SM 由主控框、用户框（或中继框）等构成。

4) 交换系统。

不同的模块按需要组合在一起就构成了具有丰富功能和接口的交换系统。

C&C08的硬件结构示意图这种模块化的层次结构具有以下优点： 1、便于系统的安装、扩容和新设备的增加。

2、通过更换或增加功能单板，可灵活适应不同信令系统的要求，处理多种网上协议。

3、通过增加功能机框或功能模块，可方便地引入新功能、新技术，扩展系统的应用领域。

3、程控交换实验平台配置外形结构如下图所示:交换系统功能机框功能机框模块模块单板单板单板ASL+DRV+TSS+PWX+母板SLB 用户框+主控框 USMUSM/TSM/UTM+AM/CM C&C08本实验平台由如下6大部分组成：BAM后管理服务器、主控框、时钟框、中继框、用户框、实验用终端中继框---------时钟框------------------------用户框主控框---------BAM后管理服务器---------3.1BAM的配置BAM系统由前后台MCP通信板，工控机，加载电缆等组成。

程控交换原理及实验箱简介1、程控交换原理介绍交换技术经历了人工交换、电路交换、X.25的分组交换、帧中继、信元中继、IP交换的发展历程。

任何交换系统在呼叫处理方面均有五项基本要求：◆能随时发现呼叫的到来；◆能接收并保存主叫发送的被叫号码；◆能检测被叫的忙闲以及是否存在空闲通路；◆能向空闲被叫用户振铃，在被叫应答时与主叫建立通话电路◆能随时发现任何一方用户的挂机；交换系统的基本功能：连接、信令与终端接口、控制。

连接功能就是提供一条通路，空分的连接由半电子的金属接点和全电子的电子接点构成，时分连接由时分复用方式完成。

时分复用方式有脉幅调制（PAM）、增量调制（ΔM）和脉冲编码调制（PCM）3种方式。

目前采用PCM方式的数字交换网络得到广泛的应用。

交换网络除了提供用户间的连接通路外，还应提供必要的传送信号的通路，如信号音的发送、控制接续的信号的接收等。

信令与终端接口功能包括监视（呼出监视、应答与接收监视）、号码（脉冲接收、双音多频信号接收）、信号音（拨号音、铃流、回铃音、忙音等）。

数字程控的终端接口除了信令配合的功能外，还有编译码或码型转换等功能控制功能分低层控制（对连接和信令的控制，处理器发指令由硬件完成）和高层控制（呼叫控制，如号码分析、选空闲通路等）。

2、程控交换实现技术介绍程控交换机的实现在硬件上可分成用户接口模块、PCM的编解码模块、交换网络模块（空分交换模块或时分交换模块）、中央控制模块、通信模块。

软件上分操作系统和应用程序，应用程序可分成呼叫处理、维护处理、管理三部分。

空分交换模块由交叉点矩阵和控制存储器构成，中央处理器通过控制存储器的地址变化来打通不同的电子开关。

时分交换模块的实现可以用顺序写入、控制读出的方式，也可采用控制写入、顺序读出的方式来实现时隙的交换。

也可采用TST或STS的时分交换网络。

3、JH5003交换实验箱模块及功能介绍实验箱由话机（4只）、模拟用户电路（4块）、数字用户电路（4块）、交换网络、交换控制单元、信号音产生单元、时钟信号与人工话务台单元、通信单元、局间通话、外线、信号音检测、DTMF解码、直流输出、A/D采样、显示模块和键盘模块（PC版中显示和键盘由PC机完成）构成。

程控交换原理实验指导书实验目的本实验的主要目的是通过实践操作，让学生深入理解程控交换原理，并掌握程控交换机的基本配置和使用方法。

实验器材和软件本实验所需的器材和软件如下： - 电脑及相应操作系统 - Cisco Packet Tracer 软件实验内容实验一：基本配置1.打开Cisco Packet Tracer软件，并创建一个新的工程。

2.在工程中添加两台路由器和两台交换机，并将它们连接起来。

使用网线连接路由器和交换机之间的接口。

3.配置路由器和交换机的IP地址、子网掩码和默认网关。

4.配置路由器和交换机之间的动态路由协议，如OSPF或RIP，实现路由的自动学习和转发。

实验二：VLAN配置1.在交换机上创建两个VLAN，分别编号为VLAN10和VLAN20。

2.将两个交换机的一个接口加入到VLAN10，将另一个接口加入到VLAN20。

3.配置交换机的端口模式为Trunk模式，实现VLAN间的互通。

4.配置交换机的端口模式为Access模式，实现主机和交换机之间的通信。

实验三：QoS配置1.配置交换机的接口速率和带宽，实现带宽控制和流量限制。

2.配置交换机的QoS策略，对不同应用和流量进行优先级排序和限制。

实验四：远程管理配置1.配置路由器和交换机的远程管理协议，如SSH或Telnet。

2.配置路由器和交换机的远程管理访问控制列表，实现安全的远程管理。

实验步骤以下是本实验的具体步骤：实验一：基本配置1.打开Cisco Packet Tracer软件，并创建一个新的工程。

2.在左侧的设备列表中，选择一个路由器和一个交换机，拖拽到工程中。

3.在工程中连接路由器和交换机之间的接口，使用网线连接它们。

4.右键点击路由器，选择“配置”选项，进入路由器的配置界面。

5.在配置界面中，配置路由器的IP地址为10.0.0.1，子网掩码为255.255.255.0，默认网关为空。

6.右键点击交换机，选择“配置”选项，进入交换机的配置界面。

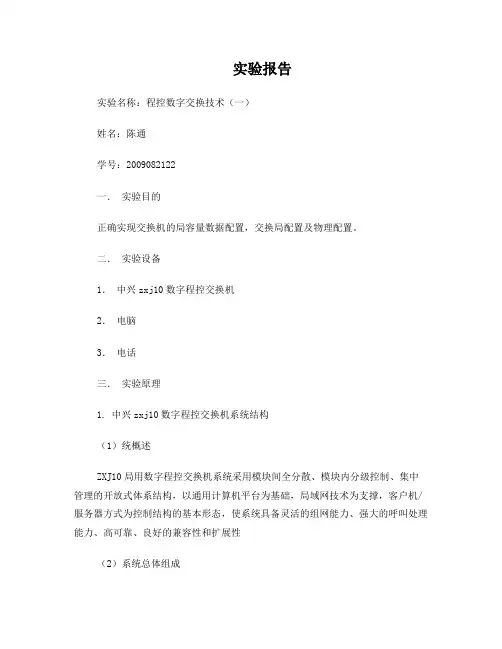

实验报告实验名称：程控数字交换技术（一）姓名：陈通学号：2009082122一．实验目的正确实现交换机的局容量数据配置，交换局配置及物理配置。

二．实验设备1．中兴zxj10数字程控交换机2．电脑3．电话三．实验原理1. 中兴zxj10数字程控交换机系统结构（1）统概述ZXJ10局用数字程控交换机系统采用模块间全分散、模块内分级控制、集中管理的开放式体系结构，以通用计算机平台为基础，局域网技术为支撑，客户机/服务器方式为控制结构的基本形态，使系统具备灵活的组网能力、强大的呼叫处理能力、高可靠、良好的兼容性和扩展性（2）系统总体组成ZXJ10采用全分散的控制结构，根据局容量的大小，可由一到数十个模块组成。

每一种模块都有一对主备的主处理机MP（Module Processor）和若干从处理机SP（Sub-module Processor）以及一些单板组成。

基本模块有PSM（外围交换模块）、RSM（远端交换模块）、RLM（远端用户模块）、CM（中心交换模块，CM=SNM+MSM）、MSM（消息交换模块）、SNM（交换网络模块）、OMM（操作维护模块）（3）系统特点系统特点主要有模块化的系统结构，先进的组网方式，全分散处理，集中管理系统，完善的业务平台，丰富的接口。

2. 中兴zxj10数字程控交换机硬件结构（1） MPMP相当于一个功能强大且低功耗的计算机，位于ZXJ10（V10.0）交换机的控制层，该层有主备两个MP，互为热备份,主要完成呼叫处理及系统管理功能。

控制交换网的接续，实现与各外围处理单元的消息通讯。

提供总线接口电路，提高MP 单元对背板总线的驱动能力；分配内存地址给通信板COMM、监控板PMON、共享内存板SMEM等单板，接受各单板送来的中断信号。

提供2个以太网接口。

负责前后台数据命令的传送。

主/备MP在上电复位时采用竞争获得主/ 备工作状态，主备切换有四种方式：命令切换，人工手动切换，复位切换，故障切换。

程控互换实验指导书通信1106目录第一章RZ8623系统模块实验 (5)实验1 互换系统组成与结构 (5)实验2程控互换状态设置 (10)实验3 信令信号的产生与观测 (13)实验4 双音多频（DTMF）接收与检测 (16)第二章信令互换与信息互换 (21)实验5 人工及信号互换实验 (21)实验6 空分互换的进程与分析 (24)实验7 时分互换网络大体原理 (30)实验8 数字时分复用与中继传输实验 (33)实验9 数字时分中继与编程 (37)第一章RZ8623系统模块实验实验1 互换系统组成与结构一、互换系统整体介绍图1-1是程控互换实验系统方框图，图1-2是程控互换实验系统结构图。

图1-1 交换系统方框图图1-2 R Z 8623程控交换实验系统结构图程控互换系统由14个电路模块组成，各模块的组成及要紧作用如下：1.模块1～4：模块1～4别离是机甲（一）、甲（二）、乙（一）、乙（二）的用户线接口电路和PCM 编译码电路。

具体表达如下：(1) PBL 38710用来实现二/四线变换，摘挂机检出，铃流驱动和用户话机接口等功能；(2) TP3067要紧实现PCM编译码功能；(3) MT8870（甲方或乙方的两个话机合用一片）用来接收双音多频信号，把检测到的被叫用户号码，送给记发器CPU以便操纵互换网络接通被叫用户话路。

2.模块5：模块5是中央处置器电路，要紧由U102（AT89C51）组成，完成键盘扫描和液晶显示、工作状态指示与显示、互换命令的转接和操纵接收学生的下载程序。

3.模块6：模块6是CPLD可编程模块（U101），它产生并输出以下信号：(1)500Hz持续方波（即拨号音信号）(2)忙音脉冲，即秒通、秒断的周期方波(3)回铃音脉冲，即1秒通、4秒断的周期方波(4)25Hz周期方波（振铃信号）(5)PCM编译码器的时钟信号电路，它提供四片TP3067所需的2048KHz及8KHz的时钟脉冲。

程控交换实验一Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#课程名称：程控交换实验题目：实验一程控交换原理实验系统及控制单元实验学生姓名： 123专业：电子信息工程班级：学号：指导教师： 123实验地点：＿通信实验室＿＿＿日期： 2013 年 7 月 2 日实验一程控交换原理实验系统及控制单元实验一、实验目的1、熟悉该程控交换原理实验系统的电路组成与主要部件的作用。

2、体会程控交换原理实验系统进行电话通信时的工作过程。

3、了解CPU中央集中控制处理器电路组成及工作过程。

二、预习要求预习《程控交换原理》与《MCS-51单片计算机原理与应用》中的有关内容。

三、实验仪器仪表1、主机实验箱一台2、三用表一台3、电话单机四台四、 实验系统电路组成（一）电路组成图1-1是该实验系统的原理框图 图1-1 实验系统的原理框图图1—2是该实验系统的方框图，其电路的组成及主要作用如下：1、用户模块电路 主要完成BORSCHT 七种功能，它由下列电路组成：A 、 用户线接口电路B 、 二\四线变换器C 、 P CM 编译码电路用户线接口电路 二／ 四线变换器 二／四线变换器 用户线接口电路 用户1 PCM CODEC 电路 PCM CODEC 电路 用户3 用户线接口电路 二／ 四线变换器 二／ 四线变换器 用户线接口电路 用户2 PCM CODEC 电路 PCM CODEC 电路 用户4 时钟信号电路 控制、检测电路 输出显示电路 二次稳压电路多种信号音电路 CPU 中央处理器 键盘输入电路 直流电源图1－2 实验系统方框图2、交换网络系统 主要完成空分交换与时隙交换两大功能，它由下列电路组成：A 、空分交换网络系统B 、时隙交换网络系统3、多种信号音电路 主要完成各种信号音的产生与发送，它由下列电路组成：A 、450Hz 拨号音电路 交换 网络用户电路用户电路 CPU 中央处理单元交换网络 用户电路 用户电路B、忙音发生电路C、回铃音发生电路D、25Hz振铃信号电路4、CPU中央集中控制处理器电路主要完成对系统电路的各种控制，信号检测，号码识别，键盘输入信息，输出显示信息等各种功能。

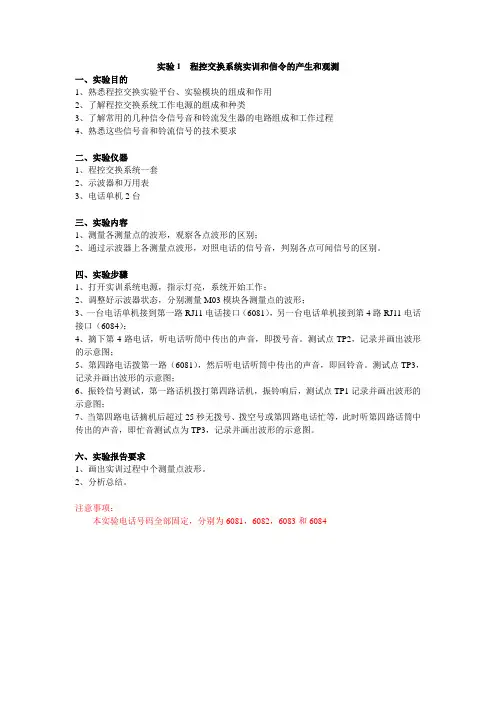

实验1 程控交换系统实训和信令的产生和观测一、实验目的1、熟悉程控交换实验平台、实验模块的组成和作用2、了解程控交换系统工作电源的组成和种类3、了解常用的几种信令信号音和铃流发生器的电路组成和工作过程4、熟悉这些信号音和铃流信号的技术要求二、实验仪器1、程控交换系统一套2、示波器和万用表3、电话单机2台三、实验内容1、测量各测量点的波形，观察各点波形的区别；2、通过示波器上各测量点波形，对照电话的信号音，判别各点可闻信号的区别。

四、实验步骤1、打开实训系统电源，指示灯亮，系统开始工作；2、调整好示波器状态，分别测量M03模块各测量点的波形；3、一台电话单机接到第一路RJ11电话接口（6081），另一台电话单机接到第4路RJ11电话接口（6084）；4、摘下第4路电话，听电话听筒中传出的声音，即拨号音。

测试点TP2，记录并画出波形的示意图；5、第四路电话拨第一路（6081），然后听电话听筒中传出的声音，即回铃音。

测试点TP3，记录并画出波形的示意图；6、振铃信号测试，第一路话机拨打第四路话机，振铃响后，测试点TP1记录并画出波形的示意图；7、当第四路电话摘机后超过25秒无拨号、拨空号或第四路电话忙等，此时听第四路话筒中传出的声音，即忙音测试点为TP3，记录并画出波形的示意图。

六、实验报告要求1、画出实训过程中个测量点波形。

2、分析总结。

注意事项：本实验电话号码全部固定，分别为6081，6082，6083和6084实验2 用户接口电路及二/四线变换一、实验目的1、全面了解用户电路基本功能的作用及实现方法2、加深对BORST功能的理解3、了解二/四线变换的工作原理二、实验仪器1、示波器一台2、程控交换实训系统一套三、实验内容1、分析用户电路及其主要功能2、话音通道四、实验步骤1、观测用户电话机的直流供电（以用户4为例）用户4的电话处于挂机状态，测量TP15和TP2的对地电压；（参考值TP15：-1.8V，TP2：-23V）用户4的电话处于摘机状态，测量TP15和TP2的对地电压；（参考值TP15：-8V，TP2：-14V）注：测得电压值与话机内阻抗有关，所以每部电话的测量值不一定相同。

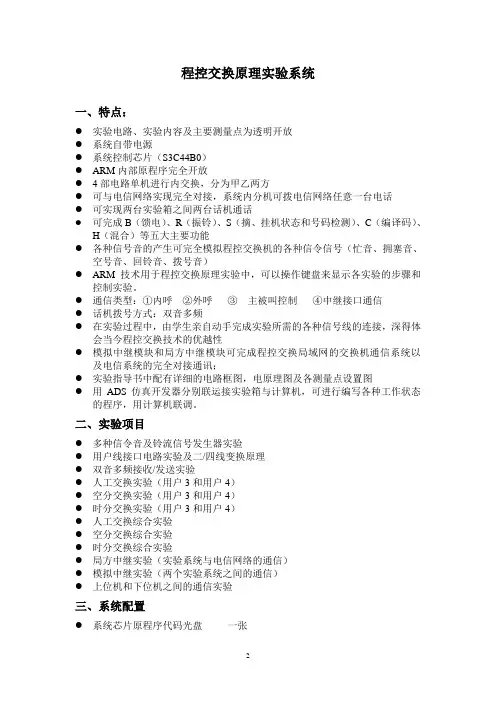

程控交换原理实验系统一、特点：●实验电路、实验内容及主要测量点为透明开放●系统自带电源●系统控制芯片（S3C44B0）●ARM内部原程序完全开放●4部电路单机进行内交换，分为甲乙两方●可与电信网络实现完全对接，系统内分机可拨电信网络任意一台电话●可实现两台实验箱之间两台话机通话●可完成B（馈电）、R（振铃）、S（摘、挂机状态和号码检测）、C（编译码）、H（混合）等五大主要功能●各种信号音的产生可完全模拟程控交换机的各种信令信号（忙音、拥塞音、空号音、回铃音、拨号音）●ARM技术用于程控交换原理实验中，可以操作键盘来显示各实验的步骤和控制实验。

●通信类型：①内呼②外呼③主被叫控制④中继接口通信●话机拨号方式：双音多频●在实验过程中，由学生亲自动手完成实验所需的各种信号线的连接，深得体会当今程控交换技术的优越性●模拟中继模块和局方中继模块可完成程控交换局域网的交换机通信系统以及电信系统的完全对接通讯；●实验指导书中配有详细的电路框图，电原理图及各测量点设置图●用ADS仿真开发器分别联运接实验箱与计算机，可进行编写各种工作状态的程序，用计算机联调。

二、实验项目●多种信令音及铃流信号发生器实验●用户线接口电路实验及二/四线变换原理●双音多频接收/发送实验●人工交换实验（用户3和用户4）●空分交换实验（用户3和用户4）●时分交换实验（用户3和用户4）●人工交换综合实验●空分交换综合实验●时分交换综合实验●局方中继实验（实验系统与电信网络的通信）●模拟中继实验（两个实验系统之间的通信）●上位机和下位机之间的通信实验三、系统配置●系统芯片原程序代码光盘一张●程控交换原理综合实验箱一台●信号连接导线若干●中继电缆线1根四、实验所需仪器●40MH Z双踪示波器一台●万用表一台。

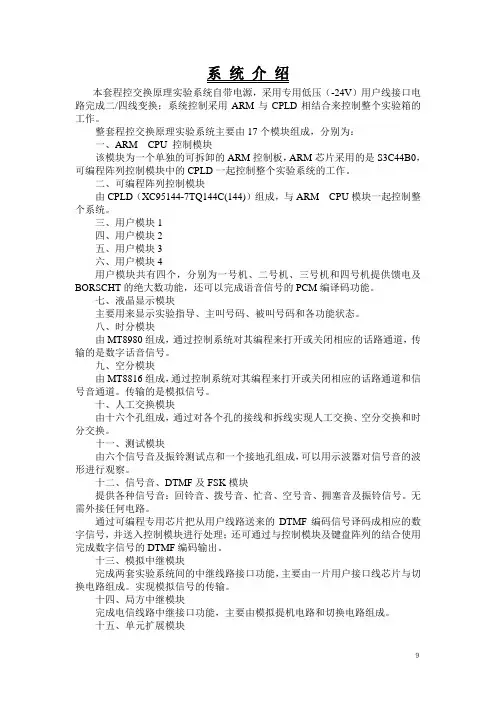

系统介绍本套程控交换原理实验系统自带电源，采用专用低压（-24V）用户线接口电路完成二/四线变换；系统控制采用ARM与CPLD相结合来控制整个实验箱的工作。

整套程控交换原理实验系统主要由17个模块组成，分别为：一、ARM CPU 控制模块该模块为一个单独的可拆卸的ARM控制板，ARM芯片采用的是S3C44B0，可编程阵列控制模块中的CPLD一起控制整个实验系统的工作。

二、可编程阵列控制模块由CPLD（XC95144-7TQ144C(144)）组成，与ARM CPU模块一起控制整个系统。

三、用户模块1四、用户模块2五、用户模块3六、用户模块4用户模块共有四个，分别为一号机、二号机、三号机和四号机提供馈电及BORSCHT的绝大数功能，还可以完成语音信号的PCM编译码功能。

七、液晶显示模块主要用来显示实验指导、主叫号码、被叫号码和各功能状态。

八、时分模块由MT8980组成，通过控制系统对其编程来打开或关闭相应的话路通道，传输的是数字话音信号。

九、空分模块由MT8816组成，通过控制系统对其编程来打开或关闭相应的话路通道和信号音通道。

传输的是模拟信号。

十、人工交换模块由十六个孔组成，通过对各个孔的接线和拆线实现人工交换、空分交换和时分交换。

十一、测试模块由六个信号音及振铃测试点和一个接地孔组成，可以用示波器对信号音的波形进行观察。

十二、信号音、DTMF及FSK模块提供各种信号音：回铃音、拨号音、忙音、空号音、拥塞音及振铃信号。

无需外接任何电路。

通过可编程专用芯片把从用户线路送来的DTMF编码信号译码成相应的数字信号，并送入控制模块进行处理；还可通过与控制模块及键盘阵列的结合使用完成数字信号的DTMF编码输出。

十三、模拟中继模块完成两套实验系统间的中继线路接口功能，主要由一片用户接口线芯片与切换电路组成。

实现模拟信号的传输。

十四、局方中继模块完成电信线路中继接口功能，主要由模拟提机电路和切换电路组成。

十五、单元扩展模块扩展其它功能的小模块。

目录实验一程控交换系统模块实验 (1)实验二程控交换系统交换实验 (14)实验三程控交换系统接口实验 (27)实验四 SOPHO 1000型程控交换机综合设计实验 (33)实验一程控交换系统模块实验一、实验目的1、全面了解用户线接口电路功能（BORST）的作用及其实现方法。

2、了解电话号码双音多频信号在程控交换系统中的作用，观测电话机发送的DTMF信号波形。

3、掌握PCM编译码器在程控交换机中的作用。

4、熟悉一次正常呼叫的传送信号流程。

二、实验仪器1、LT-CK-02E程控交换试验箱一台；2、电话机两台；3、数字示波器一台；4、数字万用表一台。

三、实验内容1、熟悉用户线接口电路；用万用表观测TP301、TP302、TP303在摘挂机时的工作电平。

2、用示波器观察并测量DTMF信号的波形，在用户线接口电路的输入端进行测量，即在甲方一路用户线接口电路的测量点TP301与TP302进行测量。

3、测量PCM编译码电路TP304、TP305、TP307及TP308的各点波形。

4、以甲方一路主叫与甲方二路被叫为例，根据一次正常呼叫的传送信号流程，测量线路各点波形。

了解信号在交换过程中的传输特性。

四、实验注意事项1、使主机实验箱加电处于正常工作状态，并严格遵循操作规程。

2、在测量DTMF信号测量点TP301或TP401时，示波器接头的另一接地线接到TP302或TP402上。

3、在进行PCM实验时，观测各测量点波形时，示波器探头不能乱碰到其它测量点。

4、有一点需注意，PCM编译码电路中，在没有外加信号输入时，PCM编码电路还是有输出的，此时该芯片对输入随机噪声进行编译码，一旦有信号输入，它会立即对输入信号进行编码。

五、实验原理接口电路实验原理：1、用户接口电路工作原理用户电路也可称为用户线接口电路（Subscriber Line Interface Circuit—SLIC）。

任何交换机都具有用户线接口电路。

根据用户电话机的不同类型，用户线接口电路（SLIC）分为模拟用户接口电路和数字用户接口电路两种。

福建农林大学计算机与信息学院信息工程类实验报告课程名称：程控交换技术姓名：系：电子信息工程专业：电子信息工程年级：学号：指导教师：职称：2010 年11 月20 日实验项目列表福建农林大学计算机与信息学院信息工程类实验报告系：电子信息工程专业：电子信息工程年级：姓名：学号：实验课程：程控交换技术实验室号：__通信实验室实验设备号：实验时间：指导教师签字：成绩：实验一数字程控交换系统基本组成1、实验目的和要求目的：本次实验主要是让同学们通过对本实验系统的初步使用，对数字程控交换系统的基本构成和工作过程有一个总体而直观的认识。

在实验过程中，要注意理解数字程控交换系统的核心——交换网络的工作原理和工作过程，观察从用户摘机到链路拆除整个局内呼叫过程中数字程控交换系统硬件和软件的基本动作。

2．实验原理或方案原理:一个数字程控交换系统通常由交换网络、接口子系统和控制子系统三个部分组成。

其中接口子系统的作用是将来自不同终端（如电话机，计算机等）或其他交换系统的各种传输信号转换成统一的数字程控交换系统内部的工作信号，并按信号的性质分别将信令传送给控制系统，将消息传送给交换网络。

交换网络的任务是实现输入输出线上的信号的传递或接续。

控制系统则负责处理信令，按信令的要求控制交换网络完成接续，通过接口发送必要的信令，协调整个数字程控交换系统的工作以及配合协调整个电信网的运行等等。

各个模块之间的关系如图1-1所示：本实验系统通过X86和PENTIUM主板上的打印口与本实验系统相连，由并口通信控制部分产生系统所需的地址总线、数据总线和控制总线信号，从而实现对相应Ｉ／Ｏ口地址进行译码控制的功能。

控制模块通过对地址信号进行译码产生出控制具体电路动作所需要的片选信号。

上层控制程序还可通过对相应地址进行读写来输入或输出所选择I/O口地址所对应的硬件电路寄存器中的数据。

此外，控制系统还给每一部电话分配了一个时隙，以便用户电路接口在固定的时隙接入到PCM话音总线，或从PCM总线的固定时隙取出它所需要接收的话音信号编码。

号码：4567 号码：3456实验一 程控交换原理实验系统及控制单元实验一、实验目的1．熟悉程控交换原理实验系统的电路组成与主要部件的作用。

2．体会程控交换原理实验系统进行电话通信时的工作过程。

二、实验仪器1．程控交换实验箱 一台 2．万用表 一块 3．电话单机 四个三、实验原理1．电路组成图1-2实验系统方框图2．工作过程：以下是CPU 中央集中控制处理系统的主要工作过程，要全面实现上述工作过程，则要有软件支持，该软件程序流程图见图1-3。

交 换 网用户电路用户电路CPU 中央 处理单元用户线接口电路 用户线接口电路 用户线接口电路 用户线接口电路液晶显示电路 二次稳压电路 控制、检测电路 时钟信号电路 多种信号音电CPU 中央处理直流电源语音提示电路图1-1实验系统原理框图 交换网络用户电路用户电路号码：1234 号码：2345图1-3 程序工作流程示意图四、实验步骤与记录开始有用户呼叫吗？去话接续YES NO呼叫向主叫送拨号音第一位号码来了吗？NOYES拨号开始停送拨号音，收存号码内部处理被叫闲吗？ 向主叫送忙音YESNO来话接续向被叫送铃音，向主叫送回铃被叫应答吗？NOYES停送铃流，回铃音，接通电路话端挂机吗？主叫挂机吗？NO拆线（释放复原）开始应答挂机NO1．接上交流电源线。

2．先打开“交流开关”，指示发光二极管D23亮后，再分别按下直流输出开关J1、J2。

此时实验箱上的五组电源已供电，各自发光二极管亮。

3．按复位键“S1”进行一次上电复位，此时，CPU 已对系统进行初始化处理，液晶显示“欢迎使用众友科技程控交换实验系统”，即可进行实验。

4．将万用表拔至直流电压档，然后测量电源模块-48V 、-12V 、-5V 、+5V 、+12V 的电压是否正常。

(-48V 允许误差±10%，其它为±5%) 实验数据分析：5．将四个用户接上电话单机。

6、7、测试理论电压 -48V -12V -5V +5V +12V 测得电压 -47.6V -12.13V -4.91V 4.94V 11.81V 误差范围 允许允许允许允许允许呼叫类型 呼叫形式理论效果 实验结果 测试总结正常呼叫主叫摘机 听到拨号音一致1、实验测试各种通话情况时，必须保证线路接口连接正常，测试要保持些距离，这样测试效果会明显些；2、实验要尽量发动思考，对每一个情况要仔细分析，刨根问底，而不是仅仅完成实验一些书面步骤主叫拨首位被叫号码“4”，主叫拨号音停，主叫继续拨完被叫号码“5、6、7”在一定时间内不拨号，拨号没效，会自动挂机，忙音 被叫振铃，主叫听到回铃音，液晶显示主叫电话号码“来电号码 027－1234”一致被叫摘机，被叫振铃停，主叫回铃音停，双方通话。

（4）、用户1拨号时，用示波器观察TP1A的波形。

（用户1呼叫用户3）
2、画出电话单机输出线与用户线接口电路在各种状态下的工作波形，并能作一简要分析。

（1）、用户3振铃时，用示波器观察TP3A的波形。

（2）、用户3摘机后，双方通话，用户1说话时，用示波器观察TP1A
五实验总结与心得体会
通过这次综合实验让我把以前学习到的知识得到巩固和进一步的提高认识，
的理解和认识。

在此，由于自身能力有限，在实验中碰到了很多的问题，也有很多地方都不明白，不过还是很幸运地完成了实验。
