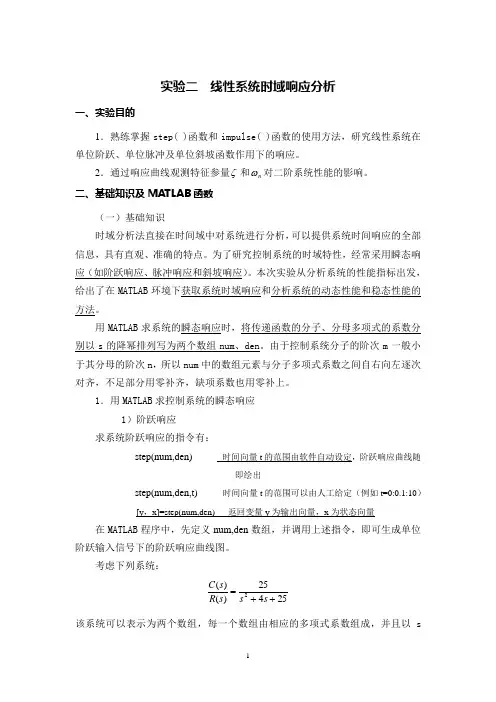

自动控制系统实验二

实验二 线性系统时域响应分析一、实验目的1．熟练掌握step( )函数和impulse( )函数的使用方法，研究线性系统在单位阶跃、单位脉冲及单位斜坡函数作用下的响应。

2．通过响应曲线观测特征参量ζ和n ω对二阶系统性能的影响。

二、基础知识及MATLAB 函数（一）基础知识时域分析法直接在时间域中对系统进行分析，可以提供系统时间响应的全部信息，具有直观、准确的特点。

为了研究控制系统的时域特性，经常采用瞬态响应（如阶跃响应、脉冲响应和斜坡响应）。

本次实验从分析系统的性能指标出发，给出了在MATLAB 环境下获取系统时域响应和分析系统的动态性能和稳态性能的方法。

用MATLAB 求系统的瞬态响应时，将传递函数的分子、分母多项式的系数分别以s 的降幂排列写为两个数组num 、den 。

由于控制系统分子的阶次m 一般小于其分母的阶次n ，所以num 中的数组元素与分子多项式系数之间自右向左逐次对齐，不足部分用零补齐，缺项系数也用零补上。

1．用MATLAB 求控制系统的瞬态响应1）阶跃响应 求系统阶跃响应的指令有：step(num,den) 时间向量t 的范围由软件自动设定，阶跃响应曲线随即绘出step(num,den,t) 时间向量t 的范围可以由人工给定（例如t=0:0.1:10）[y ，x]=step(num,den) 返回变量y 为输出向量，x 为状态向量在MATLAB 程序中，先定义num,den 数组，并调用上述指令，即可生成单位阶跃输入信号下的阶跃响应曲线图。

考虑下列系统：25425)()(2++=s s s R s C 该系统可以表示为两个数组，每一个数组由相应的多项式系数组成，并且以s的降幂排列。

则MATLAB 的调用语句：num=[0 0 25]; %定义分子多项式 den=[1 4 25]; %定义分母多项式step(num,den) %调用阶跃响应函数求取单位阶跃响应曲线grid %画网格标度线 xlabel(‘t/s’),ylabel(‘c(t)’) %给坐标轴加上说明 title(‘Unit -step Respinse of G(s)=25/(s^2+4s+25)’) %给图形加上标题名 则该单位阶跃响应曲线如图2-1所示：为了在图形屏幕上书写文本，可以用text 命令在图上的任何位置加标注。

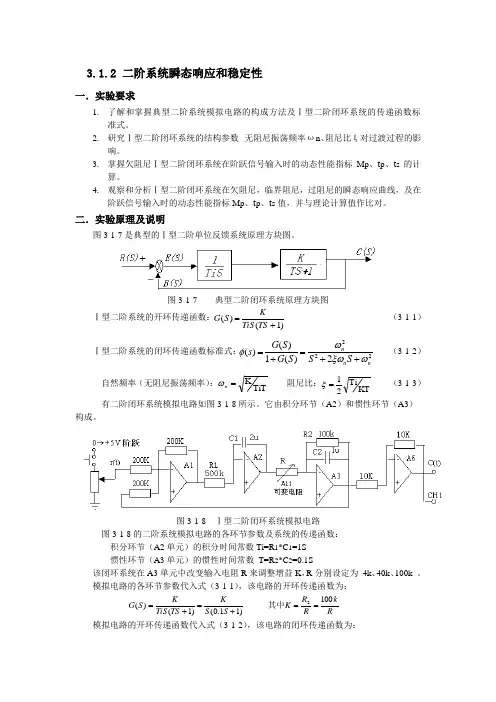

3.1.2 二阶系统瞬态响应和稳定性一．实验要求1. 了解和掌握典型二阶系统模拟电路的构成方法及Ⅰ型二阶闭环系统的传递函数标准式。

2. 研究Ⅰ型二阶闭环系统的结构参数--无阻尼振荡频率ωn 、阻尼比ξ对过渡过程的影响。

3. 掌握欠阻尼Ⅰ型二阶闭环系统在阶跃信号输入时的动态性能指标Mp 、t p 、t s 的计算。

4. 观察和分析Ⅰ型二阶闭环系统在欠阻尼，临界阻尼，过阻尼的瞬态响应曲线，及在阶跃信号输入时的动态性能指标Mp 、t p 、t s 值，并与理论计算值作比对。

二．实验原理及说明图3-1-7是典型的Ⅰ型二阶单位反馈系统原理方块图。

图3-1-7 典型二阶闭环系统原理方块图Ⅰ型二阶系统的开环传递函数：)1()(+=TS TiS KS G （3-1-1）Ⅰ型二阶系统的闭环传递函数标准式：2222)(1)()(nn n S S S G S G s ωξωωφ++=+= （3-1-2） 自然频率（无阻尼振荡频率）：TiT K=n ω 阻尼比：KT Ti 21=ξ （3-1-3）有二阶闭环系统模拟电路如图3-1-8所示。

它由积分环节（A2）和惯性环节（A3）构成。

图3-1-8 Ⅰ型二阶闭环系统模拟电路图3-1-8的二阶系统模拟电路的各环节参数及系统的传递函数： 积分环节（A2单元）的积分时间常数Ti=R 1*C 1=1S 惯性环节（A3单元）的惯性时间常数 T=R 2*C 2=0.1S 该闭环系统在A3单元中改变输入电阻R 来调整增益K ，R 分别设定为 4k 、40k 、100k 。

模拟电路的各环节参数代入式（3-1-1），该电路的开环传递函数为：R k R R K S S K TS TiS K S G 100)11.0()1()(2==+=+=其中模拟电路的开环传递函数代入式（3-1-2），该电路的闭环传递函数为：KS S KS S s n n n 1010102)(2222++=++=ωξωωφ 模拟电路的各环节参数代入式（3-1-3），该电路的自然频率、阻尼比和增益K 的关系式为：K n 10TiT K ==ω K i 1021KT T 21==ξ 当R=100k ， K=1 ξ=1.58 >1 为过阻尼响应，当R=40k ， K=2.5 ξ=1 为临界阻尼响应，当R=4k ， K=25 ξ=0.316 0<ξ<1 为欠阻尼响应。

实验二典型系统瞬态响应及性能的改善1.实验目的1.学习瞬态性能指标的测试技能。

2.掌握参数对系统瞬态指标的测试技能。

3.了解和观测校正装置对系统稳定性及瞬态特性的影响。

2.实验设备PC 机一台，TD -ACC +实验系统一套3.实验内容1.观测开环传递函数G s 0.5(0.51)Ks s +（）=的典型二阶系统，在不同参数（K=4,5,10）下的阶跃响应。

2.观测开环传递函数10G s 0.5(0.51)s s +（）=的典型二阶系统，加入校正装置后系统动态性能的改善，并测试性能指标。

4.实验原理1.典型二阶系统瞬态响应典型二阶系统的传递函数为2B 2G ()21nn s s s ϖξϖ=++，ξ和n ϖ是决定二阶系统动态性能的两个重要参数，这两个参数的变化会引起系统节约响应的超调量、调节时间等动态性能指标的变化，图2-1是典型二阶模拟系统原理方框图，系统中其他参数不变的情况下，系统放大倍数K 的改变决定了参数ξ和n ϖ的变化，从而对系统研究动态性能产生影响。

系统的开环传递函数为01()(1)K G s T s T s =+闭环传递函数为2012222010101/()()1()2n n n K T T C s Ks K R s T T s T s K s s s s T T T ϖξϖϖΦ====++++++无阻尼自然频率n ϖ阻尼比ξ可以看出T 0、T 1一定时，改变K 值就可以改变ξ。

当=1ξ时，系统为临界阻尼，1ξ<为欠阻尼，1ξ>为过阻尼，欠阻尼系统比临界阻尼系统更快地达到稳态值，过阻尼系统反应迟钝，所以一般系统大都设计成欠阻尼系统。

当0<ξ<1,即欠阻尼情况时，典型二阶系统的单位阶跃响应为衰减震荡()10) (t 0)n t d C t ξϖϖ-=+≥峰值时间：t p d πϖ==超调量：p %100%e σ-=⨯调节时间：4(=2)s nt ξϖ=∆时图2-2是图2-1的模拟电路图。

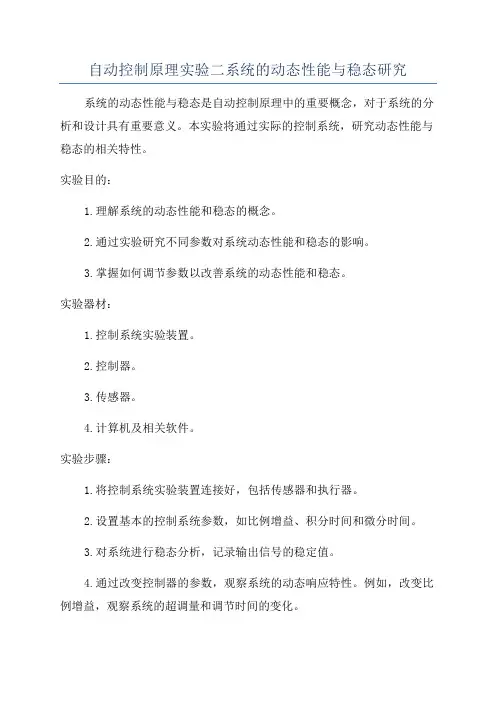

自动控制原理实验二系统的动态性能与稳态研究系统的动态性能与稳态是自动控制原理中的重要概念，对于系统的分析和设计具有重要意义。

本实验将通过实际的控制系统，研究动态性能与稳态的相关特性。

实验目的：1.理解系统的动态性能和稳态的概念。

2.通过实验研究不同参数对系统动态性能和稳态的影响。

3.掌握如何调节参数以改善系统的动态性能和稳态。

实验器材：1.控制系统实验装置。

2.控制器。

3.传感器。

4.计算机及相关软件。

实验步骤：1.将控制系统实验装置连接好，包括传感器和执行器。

2.设置基本的控制系统参数，如比例增益、积分时间和微分时间。

3.对系统进行稳态分析，记录输出信号的稳定值。

4.通过改变控制器的参数，观察系统的动态响应特性。

例如，改变比例增益，观察系统的超调量和调节时间的变化。

5.改变积分时间和微分时间，观察系统的超调量和调节时间的变化。

6.对不同参数组合进行实验，总结参数与系统性能之间的关系。

实验结果：通过实验可以得到一些重要的结论：1.比例增益的增大可以减小超调量，但同时也可能引起系统的震荡。

2.积分时间的增大可以减小偏差，但也可能导致系统的不稳定。

3.微分时间的增大可以提高系统的稳定性，但也可能引起系统的震荡。

实验结论：本实验通过实际的控制系统，研究了动态性能和稳态的相关特性。

通过改变控制器的参数，可以调节系统的动态性能和稳态。

在实际应用中，需要根据具体的控制要求，选择合适的参数组合，以达到系统的稳定性和性能要求。

实验结果对于掌握自动控制原理中的动态性能和稳态概念，以及参数调节方法具有重要意义。

实验一 典型环节的模拟研究及阶跃响应分析1、比例环节可知比例环节的传递函数为一个常数：当Kp 分别为0.5，1，2时，输入幅值为1.84的正向阶跃信号，理论上依次输出幅值为0.92，1.84，3.68的反向阶跃信号。

实验中，输出信号依次为幅值为0.94，1.88，3.70的反向阶跃信号， 相对误差分别为1.8%,2.2%,0.2%. 在误差允许范围内可认为实际输出满足理论值。

2、 积分环节积分环节传递函数为：（1）T=0.1(0.033)时，C=1μf (0.33μf )，利用MATLAB ，模拟阶跃信号输入下的输出信号如图： T=0.1 T=0.033与实验测得波形比较可知，实际与理论值较为吻合，理论上T=0.033时的波形斜率近似为T=0.1时的三倍，实际上为8/2.6=3.08，在误差允许范围内可认为满足理论条件。

3、 惯性环节惯性环节传递函数为：if i o R RU U -=TS1CS R 1Z Z U U i i f i 0-=-=-=1TS K)s (R )s (C +-=K = R f /R 1,T = R f C,（1） 保持K = R f /R 1 = 1不变，观测T = 0.1秒，0.01秒（既R 1 = 100K,C = 1μf ，0.1μf ）时的输出波形。

利用matlab 仿真得到理论波形如下： T=0.1时 t s （5%）理论值为300ms,实际测得t s =400ms 相对误差为：（400-300）/300=33.3%,读数误差较大。

K 理论值为1，实验值2.12/2.28，相对误差为（2.28-2.12）/2.28=7%与理论值较为接近。

T=0.01时t s （5%）理论值为30ms,实际测得t s =40ms 相对误差为：（40-30）/30=33.3%由于ts 较小，所以读数时误差较大。

K 理论值为1，实验值2.12/2.28，相对误差为（2.28-2.12）/2.28=7%与理论值较为接近（2） 保持T = R f C = 0.1s 不变，分别观测K = 1，2时的输出波形。

自动控制系统实验教案一、实验目的1. 理解自动控制系统的原理和组成；2. 掌握自动控制系统的分析和设计方法；3. 熟悉自动控制系统的实验操作和调试技巧；4. 培养学生动手能力和团队协作精神。

二、实验原理1. 自动控制系统的基本概念：系统、输入、输出、反馈、控制目标等；2. 自动控制系统的分类：线性系统、非线性系统、时间不变系统、时变系统等；3. 自动控制系统的数学模型：差分方程、微分方程、传递函数、状态空间表示等；4. 自动控制器的设计方法：PID控制、模糊控制、自适应控制等。

三、实验设备与器材1. 实验台：自动控制系统实验台；2. 控制器：可编程逻辑控制器（PLC）、微控制器（MCU）等；3. 传感器：温度传感器、压力传感器、流量传感器等；4. 执行器：电动机、电磁阀、伺服阀等；5. 信号发生器：函数发生器、任意波形发生器等；6. 示波器、频率分析仪等测试仪器。

四、实验内容与步骤1. 实验一：自动控制系统的基本原理与组成（1）了解自动控制系统实验台的基本结构；（2）学习自动控制系统的原理和组成；（3）分析实验台上的控制系统。

2. 实验二：线性系统的时域分析（1）根据实验要求，搭建线性系统实验电路；（2）利用信号发生器和示波器进行实验数据的采集；（3）分析实验数据，得出系统特性。

3. 实验三：线性系统的频域分析（1）搭建线性系统实验电路，并连接频率分析仪；（2）进行频域实验，采集频率响应数据；（3）分析频率响应数据，得出系统特性。

4. 实验四：PID控制器的设计与调试（1）学习PID控制原理；（2）根据系统特性，设计PID控制器参数；（3）搭建PID控制实验电路，并进行调试。

5. 实验五：模糊控制器的设计与调试（1）学习模糊控制原理；（2）根据系统特性，设计模糊控制器参数；（3）搭建模糊控制实验电路，并进行调试。

五、实验要求与评价2. 实验操作：熟悉实验设备的操作，正确进行实验；3. 数据处理：能够正确采集、处理实验数据；4. 分析与总结：对实验结果进行分析，得出合理结论；5. 课堂讨论：积极参与课堂讨论，分享实验心得。

实验二 控制系统稳定性分析和时域响应分析一、实验目的与要求1、熟悉系统稳定性的Matlab 直接判定方法和图形化判定方法；2、掌握如何使用Matlab 进行控制系统的动态性能指标分析；3、掌握如何使用Matlab 进行控制系统的稳态性能指标分析。

二、实验类型设计三、实验原理及说明1. 稳定性分析 1）系统稳定的概念经典控制分析中，关于线性定常系统稳定性的概念是：若控制系统在初始条件和扰动共同作用下，其瞬态响应随时间的推移而逐渐衰减并趋于原点(原平衡工作点)，则称该系统是稳定的，反之，如果控制系统受到扰动作用后，其瞬态响应随时间的推移而发散，输出呈持续震荡过程，或者输出无限偏离平衡状态，则称该系统是不稳定的。

2）系统特征多项式以线性连续系统为例，设其闭环传递函数为nn n n mm m m a s a s a s a b s b s b s b s D s M s ++++++++==----11101110......)()()(φ 式中，n n n n a s a s a s a s D ++++=--1110...)(称为系统特征多项式；0...)(1110=++++=--n n n n a s a s a s a s D 为系统特征方程。

3）系统稳定的判定对于线性连续系统，其稳定的充分必要条件是：描述该系统的微分方程的特征方程具有负实部，即全部根在左半复平面内，或者说系统的闭环传递函数的极点均位于左半s 平面内。

对于线性离散系统，其稳定的充分必要条件是：如果闭环系统的特征方程根或者闭环传递函数的极点为n λλλ,...,21，则当所有特征根的模都小于1时，即),...2,1(1n i i =<λ，该线性离散系统是稳定的，如果模的值大于1时，则该线性离散系统是不稳定的。

4）常用判定语句2.动态性能指标分析系统的单位阶跃响应不仅完整反映了系统的动态特性，而且反映了系统在单位阶跃信号输入下的稳定状态。

实验二 线性系统时域响应分析一、实验目的1．熟练掌握step( )函数和impulse( )函数的使用方法，研究线性系统在单位阶跃、单位脉冲及单位斜坡函数作用下的响应。

2．通过响应曲线观测特征参量ζ和n ω对二阶系统性能的影响。

3．熟练掌握系统的稳定性的判断方法。

二、实验内容1．观察函数step( )和impulse( )的调用格式，假设系统的传递函数模型为146473)(2342++++++=s s s s s s s G可以用几种方法绘制出系统的阶跃响应曲线？试分别绘制。

2．对典型二阶系统2222)(nn n s s s G ωζωω++= 1）分别绘出)/(2s rad n =ω，ζ分别取0,0.25,0.5,1.0和2.0时的单位阶跃响应曲线，分析参数ζ对系统的影响，并计算ζ=0.25时的时域性能指标ss s p r p e t t t ,,,,σ。

2）绘制出当ζ=0.25, n ω分别取1,2,4,6时单位阶跃响应曲线，分析参数nω对系统的影响。

3．单位负反馈系统的开环模型为)256)(4)(2()(2++++=s s s s Ks G试判断系统的稳定性，并求出使得闭环系统稳定的K 值范围。

三、实验报告1．观察函数step( )和impulse( )的调用格式，假设系统的传递函数模型为146473)(2342++++++=s s s s s s s G 可以用几种方法绘制出系统的阶跃响应曲线？试分别绘制。

1) 程序代码如下： >> num=[1 3 7];den=[1 4 6 4 1 0]; impulse(num,den) grid曲线如下：2) 程序代码如下：num=[1 3 7 0]; den=[1 4 6 4 1 0]; step(num,den) grid曲线如下：2．对典型二阶系统2222)(nn n s s s G ωζωω++= 1）分别绘出)/(2s rad n =ω，ζ分别取0,0.25,0.5,1.0和2.0时的单位阶跃响应曲线，分析参数ζ对系统的影响，并计算ζ=0.25时的时域性能指标ss s p r p e t t t ,,,,σ。

实验二二阶系统阶跃响应一、实验目的1．研究二阶系统的特征参数，阻尼比ζ和无阻尼自然频率ωn对系统动态性能的影响。

定量分析ζ和ωn与最大超调量Mp和调节时间t S之间的关系。

2．进一步学习实验系统的使用方法3．学会根据系统阶跃响应曲线确定传递函数。

二、实验仪器1．EL-AT-III型自动控制系统实验箱一台2．计算机一台三、实验原理1．模拟实验的基本原理：控制系统模拟实验采用复合网络法来模拟各种典型环节，即利用运算放大器不同的输入网络和反馈网络模拟各种典型环节，然后按照给定系统的结构图将这些模拟环节连接起来，便得到了相应的模拟系统。

再将输入信号加到模拟系统的输入端，并利用计算机等测量仪器，测量系统的输出，便可得到系统的动态响应曲线及性能指标。

若改变系统的参数，还可进一步分析研究参数对系统性能的影响。

2. 域性能指标的测量方法：超调量Ó%：1）启动计算机，在桌面双击图标 [自动控制实验系统] 运行软件。

2) 检查USB线是否连接好，在实验项目下拉框中选中实验，点击按钮，出现参数设置对话框设置好参数，按确定按钮，此时如无警告对话框出现表示通信正常，如出现警告表示通信不正常，找出原因使通信正常后才可以继续进行实验。

3)连接被测量典型环节的模拟电路。

电路的输入U1接A/D、D/A卡的DA1输出，电路的输出U2接A/D、D/A卡的AD1输入，将两个积分电容连在模拟开关上。

检查无误后接通电源。

4)在实验项目的下拉列表中选择实验二[二阶系统阶跃响应] 。

5)鼠标单击按钮，弹出实验课题参数设置对话框。

在参数设置对话框中设置相应的实验参数后鼠标单击确认等待屏幕的显示区显示实验结果6)利用软件上的游标测量响应曲线上的最大值和稳态值，代入下式算出超调量：Y MAX - Y∞Ó%=——————×100%Y∞T P与T P：利用软件的游标测量水平方向上从零到达最大值与从零到达95%稳态值所需的时间值，便可得到T P与T P。

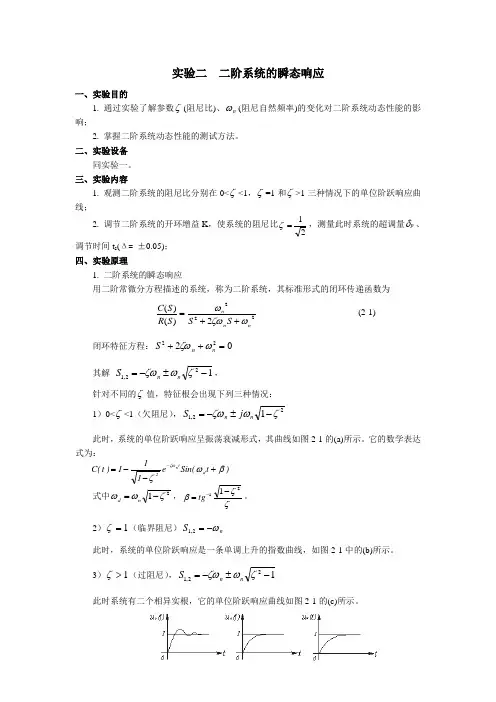

实验二 二阶系统的瞬态响应一、实验目的1. 通过实验了解参数ζ(阻尼比)、n ω(阻尼自然频率)的变化对二阶系统动态性能的影响；2. 掌握二阶系统动态性能的测试方法。

二、实验设备同实验一。

三、实验内容1. 观测二阶系统的阻尼比分别在0<ζ<1，ζ=1和ζ>1三种情况下的单位阶跃响应曲线；2. 调节二阶系统的开环增益K ，使系统的阻尼比21=ζ，测量此时系统的超调量p δ、调节时间t s (Δ= ±0.05)；四、实验原理1. 二阶系统的瞬态响应用二阶常微分方程描述的系统，称为二阶系统，其标准形式的闭环传递函数为2222)()(n n n S S S R S C ωζωω++= (2-1) 闭环特征方程：0222=++n n S ωζω其解 122,1-±-=ζωζωn n S ，针对不同的ζ值，特征根会出现下列三种情况：1）0<ζ<1（欠阻尼），22,11ζωζω-±-=n n j S此时，系统的单位阶跃响应呈振荡衰减形式，其曲线如图2-1的(a)所示。

它的数学表达式为：式中21ζωω-=n d ，ζζβ211-=-tg 。

2）1=ζ（临界阻尼）n S ω-=2,1此时，系统的单位阶跃响应是一条单调上升的指数曲线，如图2-1中的(b)所示。

3）1>ζ（过阻尼），122,1-±-=ζωζωn n S此时系统有二个相异实根，它的单位阶跃响应曲线如图2-1的(c)所示。

)t (Sin e 111)t (C d t 2n βωζζω+--=-(a) 欠阻尼(0<ζ<1) (b)临界阻尼(1=ζ) (c)过阻尼(1>ζ)图2-1 二阶系统的动态响应曲线虽然当ζ=1或ζ>1时，系统的阶跃响应无超调产生，但这种响应的动态过程太缓慢，故控制工程上常采用欠阻尼的二阶系统，一般取ζ=0.6~0.7，此时系统的动态响应过程不仅快速，而且超调量也小。

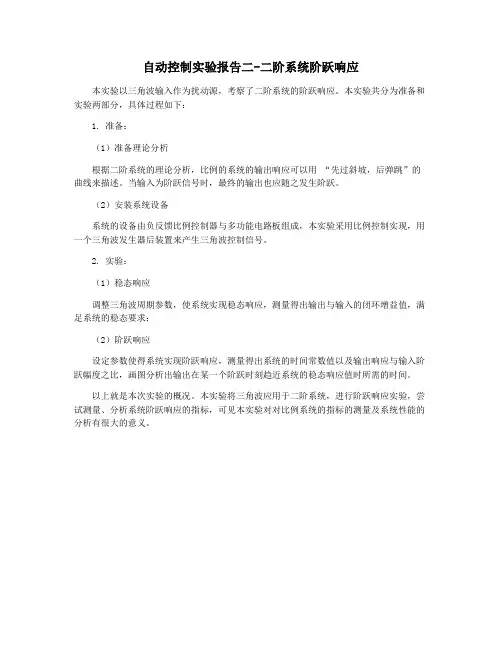

自动控制实验报告二-二阶系统阶跃响应
本实验以三角波输入作为扰动源，考察了二阶系统的阶跃响应。

本实验共分为准备和实验两部分，具体过程如下：
1. 准备：
（1）准备理论分析
根据二阶系统的理论分析，比例的系统的输出响应可以用“先过斜坡，后弹跳”的曲线来描述。

当输入为阶跃信号时，最终的输出也应随之发生阶跃。

（2）安装系统设备
系统的设备由负反馈比例控制器与多功能电路板组成，本实验采用比例控制实现，用一个三角波发生器后装置来产生三角波控制信号。

2. 实验：
（1）稳态响应
调整三角波周期参数，使系统实现稳态响应，测量得出输出与输入的闭环增益值，满足系统的稳态要求；
（2）阶跃响应
设定参数使得系统实现阶跃响应，测量得出系统的时间常数值以及输出响应与输入阶跃幅度之比，画图分析出输出在某一个阶跃时刻趋近系统的稳态响应值时所需的时间。

以上就是本次实验的概况。

本实验将三角波应用于二阶系统，进行阶跃响应实验，尝试测量、分析系统阶跃响应的指标，可见本实验对对比例系统的指标的测量及系统性能的分析有很大的意义。

实验二、线性系统的根轨迹法1. 设单位负反馈系统的开环传递函数为G(s)=K/(s*(s+1)*(s+5)), （1）绘制系统的根轨迹，并将手工绘制结果与实验绘制结果比较；clf>> num=1;>> den=conv([1 1 0],[1 5]);>> rlocus(num,den)（2）从实验结果上观察系统稳定的K值范围；由图可知K值范围为0~29.9（3）用simulink环境观察系统临界稳定时的单位阶跃响应。

2.设单位反馈控制系统的开环传递函数为G(s)=K*(s+3)/(s*(s+1)*(s+2));（1）仿照上题绘制系统的根轨迹，并判断系统的稳定性;clf>> num=[1 3];>> den=conv([1 1 0],[1 2]);>> rlocus(num,den)由图知，该系统始终保持稳定.（2）分别取K=5 和K=50,利用simulink环境观察系统的单位阶跃响应，并比实验结果。

K=5时，该系统呈现欠阻尼状态，阻尼系数接近于1。

K=50时，该系统呈现欠阻尼状态，阻尼系数接近于0.3.完成教材第四章习题4-7，4-8，4-10（1）习题4-7，已知开环传递函数为K/(s(s+4)(s^2+4s+20));试概略画出其闭环系统根轨迹图。

clf>> num=1;>> den=conv([1 4 0],[1 4 20]);>> rlocus(num,den)该系统K值范围为0~260时系统稳定。

（2）习题4-8，已知开环传递函数为K(s+2)/((s^2+4s+9)^2)；试概略画出其闭环系统根轨迹图。

clf>> num=[1 2];>> den=conv([1 4 9],[1 4 9]);>> rlocus(num,den)该系统K值范围为0~95.6时稳定。

自动控制原理实验报告实验二频率响应测试实验一频率响应测试一、实验目的1. 掌握频率特性的测试原理及方法。

2. 学习根据所测定出的系统的频率特性，确定系统传递函数的方法。

二、实验内容1. 测定给定环节的频率特性系统模拟电路图及系统结构图分别如图2-1及图2-2，元件参数标注于模拟电路图中。

图2-1 系统模拟电路图图2-2 系统结构图系统传递函数为：取R=2R1=200KΩ时，则k=2，G(s)=200s2+10s+200取R=5R1=500KΩ时，则k=5，G(s)=500s2+10s+500输入正弦信号，在折转频率两侧适当范围内改变正弦信号频率，测量其稳态输出并记录数据。

2. 根据测定的系统频率特性，确定系统的传递函数根据所测得的系统频率特性数据，绘制系统的频率特性曲线，并确定系统的传递函数。

三、实验原理1．系统的频率特性若正弦输入信号为U i(t)=A1sin(ωt)，则当输出达到稳态时，其输出信号为U o(t)=A2sin(ωt+ϕ)。

改变输入信号圆频率ω值，便可测得二组A2/A1和ϕ随ω变化的数值，这个变化规律就是系统的幅频特性和相频特性，即系统的频率特性。

2．测量系统幅频特性幅频特性即测量输入与输出信号幅值A1及A2，然后计算其比值A2/A1。

3. 测量系统相频特性实验采用“李沙育图形”法进行相频特性的测试，其测试原理如下：设有两个正弦信号X(ωt)=X m sin(ωt)Y(ωt)=Y m sin(ωt+ϕ)若以X(ωt)为横轴，Y(ωt)为纵轴，而以ω作为参变量，则随着ωt的变化，X(ωt)和Y(ωt)所确定的点的轨迹，将在 X-Y 平面上描绘出一条封闭的曲线。

这个图形就是物理学上所称的“李沙育图形”，如图2-3所示。

图2-3 李沙育图形相位差角ϕ的求法：对于X(ωt)=X m sin(ωt)及Y(ωt)=Y m sin(ωt+ϕ)，当ωt=0时，有X(0)=0，Y(0)=Y0=Y m sinϕ。

自动控制原理实验报告实验名称：线性系统的时域分析线性系统的频域分析线性系统的校正与状态反馈班级：学号：姓名：指导老师：2013 年12 月15日典型环节的模拟研究一. 实验目的1．了解和掌握各典型环节模拟电路的构成方法、传递函数表达式及输出时域函数表达式2．观察和分析各典型环节的阶跃响应曲线，了解各项电路参数对典型环节动态特性的影响二．实验内容及步骤观察和分析各典型环节的阶跃响应曲线，了解各项电路参数对典型环节动态特性的影响.。

改变被测环节的各项电路参数，画出模拟电路图，阶跃响应曲线，观测结果，填入实验报告运行LABACT 程序，选择自动控制菜单下的线性系统的时域分析下的典型环节的模拟研究中的相应实验项目，就会弹出虚拟示波器的界面，点击开始即可使用本实验机配套的虚拟示波器（B3）单元的CH1测孔测量波形。

具体用法参见用户手册中的示波器部分1)．观察比例环节的阶跃响应曲线典型比例环节模拟电路如图3-1-1所示。

图3-1-1 典型比例环节模拟电路传递函数：01(S)(S)(S)R R K KU U G i O === ； 单位阶跃响应： K )t (U = 实验步骤：注：‘S ST ’用短路套短接！（1）将函数发生器（B5）所产生的周期性矩形波信号（OUT ），作为系统的信号输入（Ui ）；该信号为零输出时，将自动对模拟电路锁零。

① 在显示与功能选择（D1）单元中，通过波形选择按键选中矩形波’（矩形波指示灯亮）。

② 量程选择开关S2置下档，调节“设定电位器1”，使之矩形波宽度＞1秒（D1单元左显示）。

③ 调节B5单元的“矩形波调幅”电位器使矩形波输出电压= 4V （D1单元‘右显示）。

（2）构造模拟电路：按图3-1-1安置短路套及测孔联线，表如下。

（a ）安置短路套 （b ）测孔联线（3）运行、观察、记录：打开虚拟示波器的界面，点击开始，按下信号发生器（B1）阶跃信号按钮（0→+4V 阶跃），观测A5B 输出端（Uo ）的实际响应曲线。

实验二 典型系统的瞬态响应3．实验方法与步骤（1）进入Window 后，通过双击桌面上的MATLAB 图标即可启动该程序，这时将出现如下图所示的界面。

在该界面下的“>>”标志为MATLAB 的命令提示符，用户可以在该提示符后输入MATLAB 命令，进入MATLAB 后，键入“zksy ”（注意：用小写字母），按照实验三的方法找到本实验内容，即：点击实验四 典型系统的瞬态响应和稳定性分析和下一级相应的子菜单，就会出现本次实验的内容窗口。

（2）下面以二阶系统的瞬态响应为例说明如何进行下面的实验。

点击二阶系统的瞬态响应菜单将会出现如下的窗口：这就是我们典型系统的瞬态响应（二阶系统）的模型窗口，即排题图。

其中输入信号为阶跃响应输入模块（可以改变大小），示波器观察输出结果（可以改变设置），中间为仿真对象的模型（也可以改变）。

（3）进行典型二阶系统瞬态性能指标的测试，首先设置仿真对象的模型，根据前面的实验原理，设置相应的K 和T ，确定阻尼系数ζ和振荡频率n ω，分别作出系统欠阻尼、临界阻尼、过阻尼的情况。

（4）建立起来系统结构之后，当所有参数设置完成（输入信号大小、示波器的量程、模型参数等）以后，打开Simnulation （仿真分析）菜单，可得到如下图所示菜单结构。

在进行仿真过程之前，选择Simulation|Parameters 选项来设置仿真控制的参数（一定要合理设置否则影响结果），参见附录设置好有关仿真控制参数，则可以选择Simulation|Start选项启动仿真过程，记录仿真结果。

（5）同样按照上述步骤完成三阶系统的性能测试，要求自己设置好K1、K2、T1、T2各参数，确定不同的系统增益K，观察系统的响应曲线，确定系统的稳定性。

4．实验结果记录要求（1）二阶系统图一ξ=14.142>1 过阻尼K=0.05，T=0.025图二ξ=20>1 过阻尼K=0.025，T=0.025图三ξ=1 临界阻尼K=1，T=0.25图四0<ξ=0.707<1 欠阻尼K=2 ，T=0.25图五0<ξ=0.577<1 欠阻尼K=3 ，T=0.25图六0<ξ=0.500<1 欠阻尼K=4 ，T=0.25图七0<ξ= 0.447 <1 欠阻尼K=5 ，T=0.25三阶系统图一：T1=0.1，T2=0.51，K1=2，K2=1，K=2图二：T1=0.1，T2=0.51，K1=3，K2=3，K=2图三：T1=0.1，T2=0.51，K1=4，K2=2.99，K=11.96图四：T1=0.1，T2=0.51，K1=3，K2=4.5，K=13.5图五：T1=0.1，T2=0.51，K1=3.5，K2=5，K=17.58．思考题（1）在前面二阶系统的原理图中，改变增益K会发生不稳定的现象吗？答：不一定，阻尼比是由增益K 和T 有关，两者同时改变时，阻尼比变化不定，系统的稳定性不确定。

自动控制原理实验报告实验二-频
率响应测试
自动控制原理实验报告实验二-频率响应测试是一个实验，用于测试一个系统的频率响应。

它包括了数学模型的描述，实验处理装置的设计，以及实验结果的分析。

实验前，我们需要对系统的频率响应特性进行数学模型分析，来确定具体实验中参数的取值，如时间常数、截止频率和放大器带宽等。

在实验中，根据实验要求，我们设计了一套实验处理装置，由PC机，通道放大器，放大器反馈回路，传感器，相应示波器以及控制软件组成。

在实验中，我们采用正弦信号作为输入，通过PC机的控制软件调节信号的频率和幅值，然后将信号输入到放大器中，放大器放大信号，输出到反馈回路中，反馈回路中的传感器检测反馈信号，将反馈信号输出到PC机，再通过相应示波器显示出来，以便观察系统的响应。

在实验中，我们对频率响应进行了测试，首先，我们使用定时器设置不同频率的正弦信号作为输入，观察系统的频率响应特性，并记录响应曲线；其次，我们使用扫频器模拟正弦信号，以每个正弦信号的频率进行不同振幅的扫描，观察系统的响应特性，并记录响应曲线；最后，我
们使用控制软件对系统进行调整，以提高系统的响应能力，并记录响应曲线。

实验结束后，我们对实验结果进行了分析，并将系统的频率响应与理论值进行比较，以验证实验结果的准确性。

根据分析结果，我们得出结论：系统的频率响应符合理论值，控制软件的调整有效提高了系统的响应能力。

总之，自动控制原理实验报告实验二-频率响应测试是一个有益的实验，它不仅帮助我们更好地了解系统的频率响应特性，而且也可以帮助我们更好地控制系统，以提高系统的响应能力。

一、实验目的1. 理解自动控制系统的基本概念和组成；2. 掌握典型环节的传递函数和响应特性；3. 熟悉PID控制器的原理和参数整定方法；4. 通过实验验证理论知识的正确性，提高实际操作能力。

二、实验设备1. 自动控制原理实验箱；2. 示波器；3. 数字多用表；4. 个人电脑；5. 实验指导书。

三、实验原理自动控制系统是一种根据给定输入信号自动调节输出信号的系统。

它主要由控制器、被控对象和反馈环节组成。

控制器根据被控对象的输出信号与给定信号的偏差，通过调节控制器的输出信号来改变被控对象的输入信号，从而实现对被控对象的控制。

1. 典型环节（1）比例环节：比例环节的传递函数为G(s) = K，其中K为比例系数。

比例环节的响应特性为输出信号与输入信号成线性关系。

（2）积分环节：积分环节的传递函数为G(s) = 1/s，其中s为复频域变量。

积分环节的响应特性为输出信号随时间逐渐逼近输入信号。

（3）比例积分环节：比例积分环节的传递函数为G(s) = K(1 + 1/s)，其中K为比例系数。

比例积分环节的响应特性为输出信号在比例环节的基础上，逐渐逼近输入信号。

2. PID控制器PID控制器是一种常用的控制器，其传递函数为G(s) = Kp + Ki/s + Kd(s/s^2)，其中Kp、Ki、Kd分别为比例系数、积分系数和微分系数。

PID控制器可以实现对系统的快速、稳定和精确控制。

四、实验内容及步骤1. 实验一：典型环节的阶跃响应（1）搭建比例环节电路，观察并记录输出信号随时间的变化曲线；（2）搭建积分环节电路，观察并记录输出信号随时间的变化曲线；（3）搭建比例积分环节电路，观察并记录输出信号随时间的变化曲线。

2. 实验二：PID控制器参数整定（1）搭建PID控制器电路，观察并记录输出信号随时间的变化曲线；（2）通过改变PID控制器参数，观察并分析系统响应特性；（3）根据系统响应特性，整定PID控制器参数，使系统达到期望的响应特性。

自动控制理论实验报告实验二控制系统的时域分析一、实验目的学习利用MATLAB 进行控制系统时域分析，包括典型响应、判断系统稳定性和分析系统的动态特性；二、实验要点1、系统的典型响应有哪些？2、如何判断系统稳定性？3、系统的动态性能指标有哪些？三、实验方法（一）四种典型响应1、阶跃响应：阶跃响应常用格式：1、)(sys step ；其中sys 可以为连续系统，也可为离散系统。

2、),(Tn sys step ；表示时间范围0---Tn 。

3、),(T sys step ；表示时间范围向量T 指定。

4、),(T sys step Y =；可详细了解某段时间的输入、输出情况。

2、脉冲响应：脉冲函数在数学上的精确定义：0,0)(1)(0==?∞t x f dx x f 其拉氏变换为：)()()()(1)(s G s f s G s Y s f === 所以脉冲响应即为传函的反拉氏变换。

脉冲响应函数常用格式：① )(sys impulse ；② );,();,(T sys impulse Tn sys impulse ③ ),(T sys impulse Y =（二）分析系统稳定性有以下三种方法：1、利用pzmap 绘制连续系统的零极点图；2、利用tf2zp 求出系统零极点；3、利用roots 求分母多项式的根来确定系统的极点（三）系统的动态特性分析Matlab 提供了求取连续系统的单位阶跃响应函数step 、单位脉冲响应函数impulse 、零输入响应函数initial 以及任意输入下的仿真函数lsim.四、实验内容实验三控制系统的根轨迹分析一实验目的1．利用计算机完成控制系统的根轨迹作图2．了解控制系统根轨迹图的一般规律3．利用根轨迹图进行系统分析二实验要点1. 预习什么是系统根轨迹？2. 闭环系统根轨迹绘制规则。

三实验方法（一）方法：当系统中的开环增益k 从0到变化时，闭环特征方程的根在复平面上的一组曲线为根轨迹。

实验二线性定常系统的瞬态响应和稳定性分析一、实验目的1．通过二阶、三阶系统的模拟电路实验,掌握线性定常系统动、静态性能的一般测试方法。

2．研究二阶、三阶系统的参数与其动、静态性能间的关系。

二、实验原理1．二阶系统图2—1为二阶系统的方块图.由图可知，系统的开环传递函数G(S)=，式中K=相应的闭环传递函数为………………………①二阶系统闭环传递函数的标准形式为= ………………………②比较式①、②得:ωn= ………………………③ξ==………………………④图中τ=1s，T1=0.1s图2-1表2—1列出了有关二阶系统在三种情况（欠阻尼，临界阻尼、过阻尼)下具体参数的表达式，以便计算理论值。

图2—2为图2—1的模拟电路，其中τ=1s，T1=0.1s，K1分别为10、5、2.5、1,即当电路中的电阻R值分别为10K、20K、40K、100K时系统相应的阻尼比ξ为0。

5、、1、1.58,它们的单位阶跃响应曲线为表2-1所示。

2．三阶系统图2—3、图2—4分别为系统的方块图和模拟电路图。

由图可知，该系统的开环传递函数为：G（S)=,式中T1=0。

1S,T2=0。

51S，T3=1.02S，K=系统的闭环特征方程：S（T1S+1）(T2S+1)+K=0即0.051S3+0。

61S2+S+K=0由Routh稳定判据可知K≈12 （系统稳定的临界值）系统产生等幅振荡，K＞12,系统不稳定,K＜12，系统稳定。

图2—3 三阶系统方块图图2-3 三阶系统方块图三、实验内容及步骤准备工作:将“信号发生器单元”U1的ST端和+5V端用“短路块"短接。

1．二阶系统瞬态性能的测试①按图2—2接线，并使R分别等于100K、40K、10K用于示波器，分别观测并系统的阶跃的输出响应波形，将波形记录在表2—3.②调节R，使R=20K，(此时ξ=0.707),然后用示波器观测系统的阶跃响应曲线,并由曲线测出超调量Mp，上升时间t p和调整时间t s。
