上海华谊牌G6805-2B低频电子脉冲治疗仪说明书

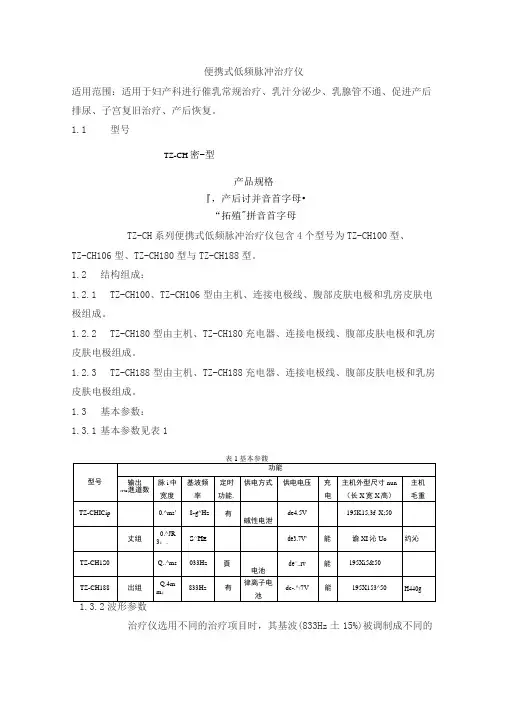

便携式低频脉冲治疗仪适用范围：适用于妇产科进行催乳常规治疗、乳汁分泌少、乳腺管不通、促进产后排尿、子宫复旧治疗、产后恢复。

1.1型号TZ-CH密-型产品规格『，产后讨并音首字母•“拓殖"拼音首字母TZ-CH系列便携式低频脉冲治疗仪包含4个型号为TZ-CH100型、TZ-CH106型、TZ-CH180型与TZ-CH188型。

1.2结构组成：1.2.1TZ-CH100、TZ-CH106型由主机、连接电极线、腹部皮肤电极和乳房皮肤电极组成。

1.2.2TZ-CH180型由主机、TZ-CH180充电器、连接电极线、腹部皮肤电极和乳房皮肤电极组成。

1.2.3TZ-CH188型由主机、TZ-CH188充电器、连接电极线、腹部皮肤电极和乳房皮肤电极组成。

1.3基本参数：1.3.1基本参数见表11.3.2波形参数治疗仪选用不同的治疗项目时，其基波(833Hz土15%)被调制成不同的波形，其频率、形状、偏差参见附录B。

1.3.3治疗仪属于医用电气设备中的内部电源供电BF型设备,TZ-CH100型、TZ-CH106型、TZ-CH180型具有二个输出通道，TZ-CH188具有三个输出通道。

2.1正常工作条件a)环境温度：5°C〜40°C。

b)相对湿度：W80%。

c)大气压力：860hPa〜1060hPa。

d)额定电源：TZ-CH100型：dc4.5V,电池额定电压值允许偏差-10%~+5%。

TZ-CH106型：dc3.7V,电池额定电压值允许偏差-10%~+5%。

TZ-CH180型：dc3.7V,电池额定电压值允许偏差-10%~+5%。

TZ-CH188型：dc3.7V,电池额定电压值允许偏差-10%~+5%。

2.2性能要求2.2.1基波频率：治疗仪基波为方波，频率为833Hz，允差±15%。

2.2.2基波脉冲宽度：脉冲宽度为0.4ms,允差土30%。

2.2.3调制波：治疗仪选用不同的治疗项目时，其基波(833Hz±15%)被调制成不同的波形,处方对照说明、调制输出波形、调制波周期参数、允差说明如下：2.2.3.1处方对照说明见表22.2.3.2调制输出波形及调制波周期参数要求2.2.3.2.1处方1(治疗项目I)、处方2(治疗项目II)调制输出波形及调制波周期参数要求见图1及表3。

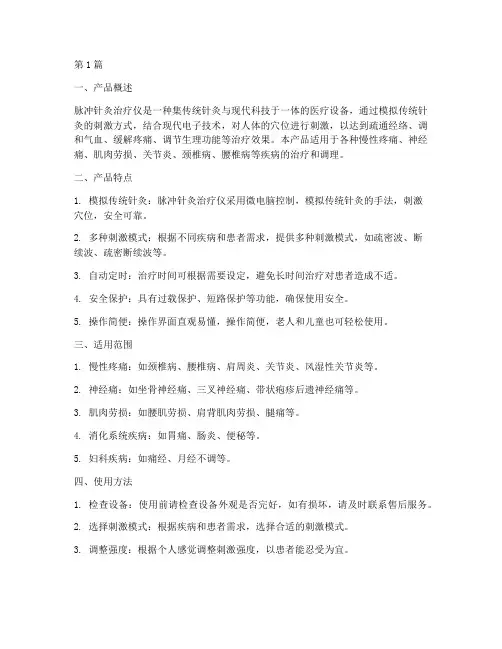

第1篇一、产品概述脉冲针灸治疗仪是一种集传统针灸与现代科技于一体的医疗设备，通过模拟传统针灸的刺激方式，结合现代电子技术，对人体的穴位进行刺激，以达到疏通经络、调和气血、缓解疼痛、调节生理功能等治疗效果。

本产品适用于各种慢性疼痛、神经痛、肌肉劳损、关节炎、颈椎病、腰椎病等疾病的治疗和调理。

二、产品特点1. 模拟传统针灸：脉冲针灸治疗仪采用微电脑控制，模拟传统针灸的手法，刺激穴位，安全可靠。

2. 多种刺激模式：根据不同疾病和患者需求，提供多种刺激模式，如疏密波、断续波、疏密断续波等。

3. 自动定时：治疗时间可根据需要设定，避免长时间治疗对患者造成不适。

4. 安全保护：具有过载保护、短路保护等功能，确保使用安全。

5. 操作简便：操作界面直观易懂，操作简便，老人和儿童也可轻松使用。

三、适用范围1. 慢性疼痛：如颈椎病、腰椎病、肩周炎、关节炎、风湿性关节炎等。

2. 神经痛：如坐骨神经痛、三叉神经痛、带状疱疹后遗神经痛等。

3. 肌肉劳损：如腰肌劳损、肩背肌肉劳损、腿痛等。

4. 消化系统疾病：如胃痛、肠炎、便秘等。

5. 妇科疾病：如痛经、月经不调等。

四、使用方法1. 检查设备：使用前请检查设备外观是否完好，如有损坏，请及时联系售后服务。

2. 选择刺激模式：根据疾病和患者需求，选择合适的刺激模式。

3. 调整强度：根据个人感觉调整刺激强度，以患者能忍受为宜。

4. 穴位定位：根据疾病选择相应的穴位，如颈椎病可选用风池、大椎、肩井等穴位。

5. 治疗操作：将电极片贴在穴位上，开启治疗仪，开始治疗。

治疗过程中，如感觉不适，请立即关闭治疗仪。

6. 治疗时间：每次治疗时间约为30分钟，每天1-2次，具体治疗次数根据病情和患者需求而定。

五、注意事项1. 使用前请确保治疗仪处于干燥、通风的环境中。

2. 治疗时请保持电极片与皮肤接触良好，避免脱落。

3. 治疗过程中，如感觉不适，请立即关闭治疗仪。

4. 治疗过程中，避免电极片受到碰撞、挤压等外力作用。

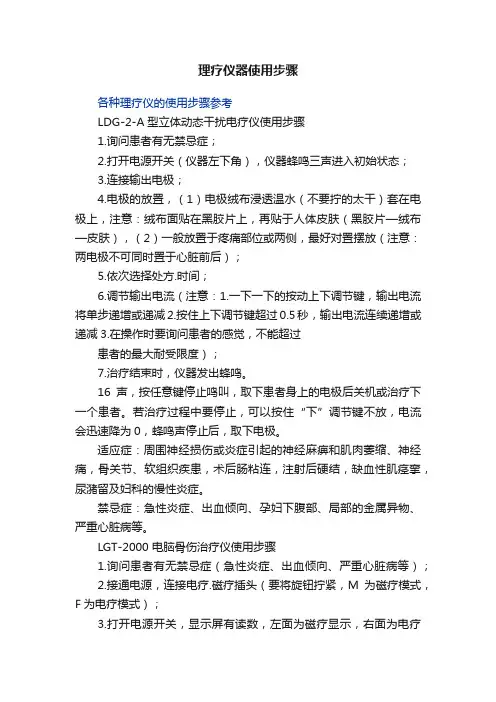

理疗仪器使用步骤各种理疗仪的使用步骤参考LDG-2-A型立体动态干扰电疗仪使用步骤1.询问患者有无禁忌症；2.打开电源开关（仪器左下角），仪器蜂鸣三声进入初始状态；3.连接输出电极；4.电极的放置，（1）电极绒布浸透温水（不要拧的太干）套在电极上，注意：绒布面贴在黑胶片上，再贴于人体皮肤（黑胶片—绒布—皮肤），（2）一般放置于疼痛部位或两侧，最好对置摆放（注意：两电极不可同时置于心脏前后）；5.依次选择处方.时间；6.调节输出电流（注意：1.一下一下的按动上下调节键，输出电流将单步递增或递减2.按住上下调节键超过0.5秒，输出电流连续递增或递减3.在操作时要询问患者的感觉，不能超过患者的最大耐受限度）；7.治疗结束时，仪器发出蜂鸣。

16声，按任意键停止鸣叫，取下患者身上的电极后关机或治疗下一个患者。

若治疗过程中要停止，可以按住“下”调节键不放，电流会迅速降为0，蜂鸣声停止后，取下电极。

适应症：周围神经损伤或炎症引起的神经麻痹和肌肉萎缩、神经痛，骨关节、软组织疾患，术后肠粘连，注射后硬结，缺血性肌痉挛，尿潴留及妇科的慢性炎症。

禁忌症：急性炎症、出血倾向、孕妇下腹部、局部的金属异物、严重心脏病等。

LGT-2000 电脑骨伤治疗仪使用步骤1.询问患者有无禁忌症（急性炎症、出血倾向、严重心脏病等）；2.接通电源，连接电疗.磁疗插头（要将旋钮拧紧，M为磁疗模式，F为电疗模式）；3.打开电源开关，显示屏有读数，左面为磁疗显示，右面为电疗显示；4.调节磁疗模式转换键，M1为聚焦模式，M2为顺磁模式；5.调节电疗模式转换键，F1为治疗骨折模式，F2为治疗脊柱.颈.腰椎扭伤模式，F3为软组织损失.消肿.镇痛治疗模式；6.放置磁疗头.电疗电极片，（1）磁疗头的放置：置于病人患处，可以不接触皮肤（2）电极片的放置：按“交叉.对称”的原则紧贴于皮肤，使电极片与人体充分接触。

7.调节磁疗.电疗时间升降键（一般为40min/次，每天一次，22天为一疗程）；8.分别按磁疗.电疗启动/复位键；9.调节磁疗强度.频率升降键；10.调节电疗强度升降键，以患者能耐受为佳，调节频率升降键，一般与强度读数一致；11.治疗完毕，有蜂鸣，按下磁疗.电疗启动/复位键停止蜂鸣后，取下患者身上的磁疗头和电极片，治疗结束。

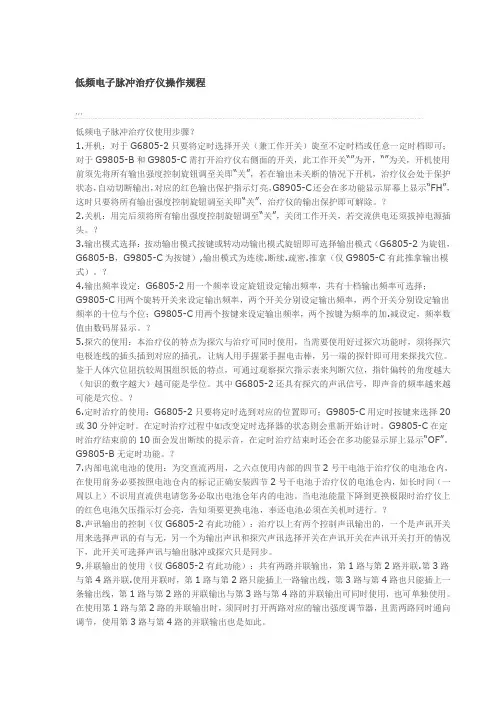

低频电子脉冲治疗仪操作规程低频电子脉冲治疗仪使用步骤？1.开机：对于G6805-2只要将定时选择开关（兼工作开关）旋至不定时档或任意一定时档即可；对于G9805-B和G9805-C需打开治疗仪右侧面的开关，此工作开关“”为开，“”为关，开机使用前须先将所有输出强度控制旋钮调至关即“关”，若在输出未关断的情况下开机，治疗仪会处于保护状态，自动切断输出，对应的红色输出保护指示灯亮，G8905-C还会在多功能显示屏幕上显示“FH”，这时只要将所有输出强度控制旋钮调至关即“关”，治疗仪的输出保护即可解除。

？2.关机：用完后须将所有输出强度控制旋钮调至“关”，关闭工作开关，若交流供电还须拔掉电源插头。

？3.输出模式选择：按动输出模式按键或转动动输出模式旋钮即可选择输出模式（G6805-2为旋钮，G6805-B，G9805-C为按键）,输出模式为连续.断续.疏密.推拿（仅G9805-C有此推拿输出模式）。

？4.输出频率设定：G6805-2用一个频率设定旋钮设定输出频率，共有十档输出频率可选择；G9805-C用两个旋转开关来设定输出频率，两个开关分别设定输出频率，两个开关分别设定输出频率的十位与个位；G9805-C用两个按键来设定输出频率，两个按键为频率的加.减设定，频率数值由数码屏显示。

？5.探穴的使用：本治疗仪的特点为探穴与治疗可同时使用，当需要使用好过探穴功能时，须将探穴电极连线的插头插到对应的插孔，让病人用手握紧手握电击棒，另一端的探针即可用来探找穴位。

鉴于人体穴位阻抗较周围组织低的特点，可通过观察探穴指示表来判断穴位，指针偏转的角度越大（知识的数字越大）越可能是学位。

其中G6805-2还具有探穴的声讯信号，即声音的频率越来越可能是穴位。

？6.定时治疗的使用：G6805-2只要将定时选到对应的位置即可；G9805-C用定时按键来选择20或30分钟定时。

在定时治疗过程中如改变定时选择器的状态则会重新开始计时。

脉冲控制仪说明书
产品概述：
脉冲喷吹控制仪是脉冲袋式除尘器喷吹清灰系统的主要控制装置。

它的输出信号控制电磁脉冲阀，喷吹压缩空气对滤袋循环清灰，使除尘器的阻力保存在设定范围，以保持除尘器的处理能力和收尘效率。

控制仪输出一个电信号持续时间，称为脉冲宽度。

控制仪输出二个电信号之间的间隔时间，称为脉冲间隔。

控制仪输出电信号完成一个循环所需要的时间，称为脉冲周期。

根据除尘器的清灰要求设定控制仪输出脉冲间隔和脉冲宽度保证除尘器阻力在设定范围。

功能描述：
定时除灰可根据清灰要求，用电路板上的电位器调整脉冲宽度和脉冲间隔，控制电磁脉
冲阀的开启和关闭，对除尘器进行定时清灰。

控制通道数量设定控制仪的脉冲输出数量可以通过电路板上的跳线自由选择，它适用于具有不同规格的脉冲袋式除尘器的企业选配统一的控制仪。

安装和接线：
本脉冲控制仪采用螺栓壁挂式固定，尺寸如上。

公共端公
共
端
012345789
6
1.按照图示接好线，并检查有无搭壳，短路等现象。

2.接通电源，开启柜壁上的电源开关。

3.调整脉冲宽度旋钮至脉冲宽度合适，顺时针增大，逆时针减小。

4.调整脉冲间隔旋钮至脉冲间隔合适，顺时针增大，逆时针减小。

5.调整完毕，盖好机壳。

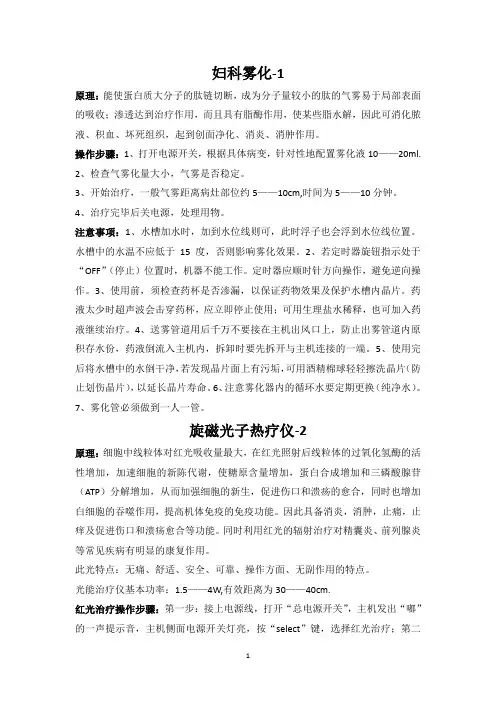

妇科雾化-1原理：能使蛋白质大分子的肽链切断，成为分子量较小的肽的气雾易于局部表面的吸收；渗透达到治疗作用，而且具有脂酶作用，使某些脂水解，因此可消化脓液、积血、坏死组织，起到创面净化、消炎、消肿作用。

操作步骤：1、打开电源开关，根据具体病变，针对性地配置雾化液10——20ml.2、检查气雾化量大小，气雾是否稳定。

3、开始治疗，一般气雾距离病灶部位约5——10cm,时间为5——10分钟。

4、治疗完毕后关电源，处理用物。

注意事项：1、水槽加水时，加到水位线则可，此时浮子也会浮到水位线位置。

水槽中的水温不应低于15度，否则影响雾化效果。

2、若定时器旋钮指示处于“OFF”（停止）位置时，机器不能工作。

定时器应顺时针方向操作，避免逆向操作。

3、使用前，须检查药杯是否渗漏，以保证药物效果及保护水槽内晶片。

药液太少时超声波会击穿药杯，应立即停止使用；可用生理盐水稀释，也可加入药液继续治疗。

4、送雾管道用后千万不要接在主机出风口上，防止出雾管道内原积存水份，药液倒流入主机内，拆卸时要先拆开与主机连接的一端。

5、使用完后将水槽中的水倒干净，若发现晶片面上有污垢，可用酒精棉球轻轻擦洗晶片（防止划伤晶片），以延长晶片寿命。

6、注意雾化器内的循环水要定期更换（纯净水）。

7、雾化管必须做到一人一管。

旋磁光子热疗仪-2原理：细胞中线粒体对红光吸收量最大，在红光照射后线粒体的过氧化氢酶的活性增加，加速细胞的新陈代谢，使糖原含量增加，蛋白合成增加和三磷酸腺苷（ATP）分解增加，从而加强细胞的新生，促进伤口和溃疡的愈合，同时也增加白细胞的吞噬作用，提高机体免疫的免疫功能。

因此具备消炎，消肿，止痛，止痒及促进伤口和溃疡愈合等功能。

同时利用红光的辐射治疗对精囊炎、前列腺炎等常见疾病有明显的康复作用。

此光特点：无痛、舒适、安全、可靠、操作方面、无副作用的特点。

光能治疗仪基本功率：1.5——4W,有效距离为30——40cm.红光治疗操作步骤：第一步：接上电源线，打开“总电源开关”，主机发出“嘟”的一声提示音，主机侧面电源开关灯亮，按“select”键，选择红光治疗；第二步：按下“start”键，治疗状态显示“运行”，此时进入预设功率进行治疗；如果需要对功率调节，按“level”键直接进行增大或者减小；如果需要对时间调节，按“time”键直接进行增加或者减少。

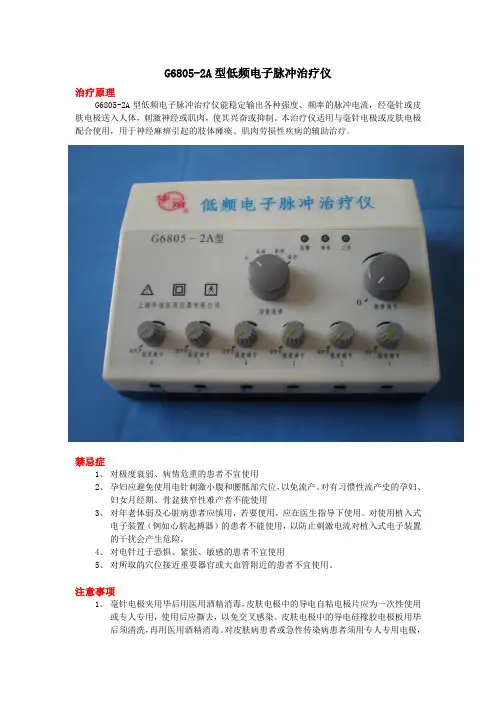

G6805-2A型低频电子脉冲治疗仪治疗原理G6805-2A型低频电子脉冲治疗仪能稳定输出各种强度、频率的脉冲电流，经毫针或皮肤电极送入人体，刺激神经或肌肉，使其兴奋或抑制。

本治疗仪适用与毫针电极或皮肤电极配合使用，用于神经麻痹引起的肢体瘫痪、肌肉劳损性疾病的辅助治疗。

禁忌症1、对极度衰弱、病情危重的患者不宜使用2、孕妇应避免使用电针刺激小腹和腰骶部穴位，以免流产。

对有习惯性流产史的孕妇、妇女月经期、骨盆狭窄性难产者不能使用3、对年老体弱及心脏病患者应慎用，若要使用，应在医生指导下使用。

对使用植入式电子装置（例如心脏起搏器）的患者不能使用，以防止刺激电流对植入式电子装置的干扰会产生危险。

4、对电针过于恐惧、紧张、敏感的患者不宜使用5、对所取的穴位接近重要器官或大血管附近的患者不宜使用。

注意事项1、毫针电极夹用毕后用医用酒精消毒，皮肤电极中的导电自粘电极片应为一次性使用或专人专用，使用后应撕去，以免交叉感染。

皮肤电极中的导电硅橡胶电极板用毕后须清洗，再用医用酒精消毒。

对皮肤病患者或急性传染病患者须用专人专用电极，用毕后须作严格的环氧乙烷灭菌处理，防止交叉感染。

2、不要在胸部特别在心脏两侧或前心后背安置皮肤电极，避免电流通过心脏，增加心脏纤颤危险。

对皮肤破损、溃疡处应避免安置皮肤电极。

△!3、电针治疗时，对患者的刺激强度应以患者能耐受为度，不可拘泥于某一强度，使用过量的强度，有可能对患者产生危险，在治疗中，医护人员应经常观察患者反应，若有异常应立即采取切断电源，终止治疗。

4、应避免治疗仪和高频手术设备同时接于一个患者，以防止在治疗仪电极处可能引起烧伤或损坏仪器。

5、应避免治疗仪在短波或微波治疗设备附近（例如1m）使用，以防止输出不稳定6、为了保护环境，医疗器械废弃物应按法律法规对环保的要求进行处置。

使用方法（一）仪器面板示意图1、频率调节旋钮2、工作指示灯3、频率指示灯4、报警指示灯5、功能选择开关6、7、8、9、10、11输出强度调节旋钮 12、13、14、15、16、17输出插座 18、外接电源插口（二）三种脉冲波形输出该治疗仪有连续波、断续波、疏密波三种脉冲波输出，波形选择可由“功能选择”开关来调节。

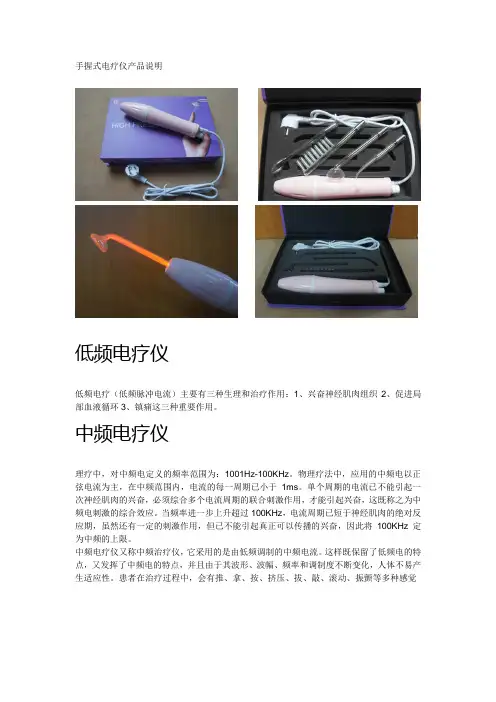

手握式电疗仪产品说明低频电疗仪 低频电疗（低频脉冲电流）主要有三种生理和治疗作用：1、兴奋神经肌肉组织2、促进局部血液循环3、镇痛这三种重要作用。

中频电疗仪 理疗中，对中频电定义的频率范围为：1001Hz-100KHz 。

物理疗法中，应用的中频电以正弦电流为主，在中频范围内，电流的每一周期已小于1ms 。

单个周期的电流已不能引起一次神经肌肉的兴奋，必须综合多个电流周期的联合刺激作用，才能引起兴奋，这既称之为中频电刺激的综合效应。

当频率进一步上升超过100KHz ，电流周期已短于神经肌肉的绝对反应期，虽然还有一定的刺激作用，但已不能引起真正可以传播的兴奋，因此将100KHz 定为中频的上限。

中频电疗仪又称中频治疗仪，它采用的是由低频调制的中频电流。

这样既保留了低频电的特点，又发挥了中频电的特点，并且由于其波形、波幅、频率和调制度不断变化，人体不易产生适应性。

患者在治疗过程中，会有推、拿、按、挤压、拔、敲、滚动、振颤等多种感觉电疗法的特点1.各种电疗因子因其性质不同，其作用机理也各有特性。

例如：直流电对组织细胞内的电离、极化，驻极状态等的影响较显著，而高频电疗时，组织细胞基于共振原理吸收物理能量。

2.电疗的共性作用：如生理和治疗作用是以理论学变化为基础的神经-体液调节途径实现的。

电疗具有镇痛、消肿、消炎、脱敏、缓解肌肉痉挛、加强组织张力、促进恢复正常的神经传导和调节功能等治疗作用。

3.电疗的特异性作用：如直流电优先作用于末梢神经感受器和周围神经纤维；低频电优先作用于肌肉-神经结构；超短波优先作用于结缔组织、单核巨细胞系统。

电疗的特异性作用在使用小剂量时最明显。

4.电疗的效果与其作用的组织器官有关，如微波作用于肾上腺区可增加皮质固醇激素的产生。

作用于甲状腺区可降低糖皮质激素的活性，加强免疫功能。

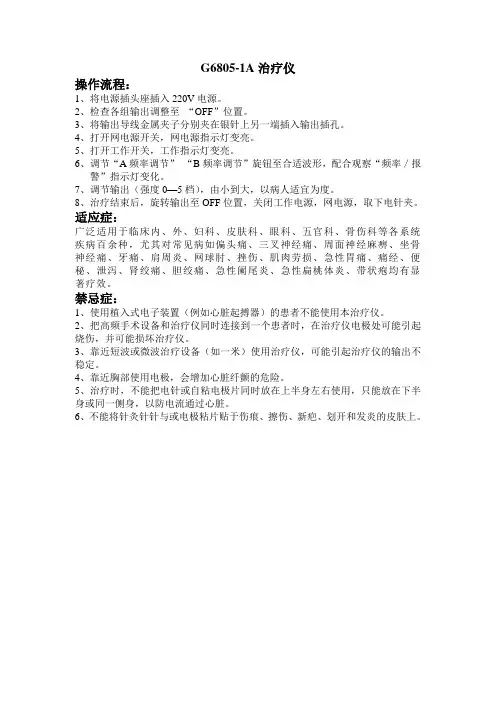

G6805-1A治疗仪
操作流程：
1、将电源插头座插入220V电源。

2、检查各组输出调整至“OFF”位置。

3、将输出导线金属夹子分别夹在银针上另一端插入输出插孔。

4、打开网电源开关，网电源指示灯变亮。

5、打开工作开关，工作指示灯变亮。

6、调节“A频率调节”“B频率调节”旋钮至合适波形，配合观察“频率／报
警”指示灯变化。

7、调节输出（强度0—5档），由小到大，以病人适宜为度。

8、治疗结束后，旋转输出至OFF位置，关闭工作电源，网电源，取下电针夹。

适应症：
广泛适用于临床内、外、妇科、皮肤科、眼科、五官科、骨伤科等各系统疾病百余种，尤其对常见病如偏头痛、三叉神经痛、周面神经麻痹、坐骨神经痛、牙痛、肩周炎、网球肘、挫伤、肌肉劳损、急性胃痛、痛经、便秘、泄泻、肾绞痛、胆绞痛、急性阑尾炎、急性扁桃体炎、带状疱均有显著疗效。

禁忌症：
1、使用植入式电子装置（例如心脏起搏器）的患者不能使用本治疗仪。

2、把高频手术设备和治疗仪同时连接到一个患者时，在治疗仪电极处可能引起烧伤，并可能损坏治疗仪。

3、靠近短波或微波治疗设备（如一米）使用治疗仪，可能引起治疗仪的输出不稳定。

4、靠近胸部使用电极，会增加心脏纤颤的危险。

5、治疗时，不能把电针或自粘电极片同时放在上半身左右使用，只能放在下半身或同一侧身，以防电流通过心脏。

6、不能将针灸针针与或电极粘片贴于伤痕、擦伤、新疤、划开和发炎的皮肤上。

电针治疗仪参数报道情况及电针治疗仪输出频率实测与分析徐菲鹏1,2,陈泽林1,郭义1【摘要】【摘要】目的通过探寻电针治疗仪临床使用中存在的问题,为电针治疗仪国家标准的建立奠定基础。

方法对临床文献中电针治疗仪型号、刺激波形及复合波形特征、刺激频率、电流强度、脉冲宽度的报道情况进行分析。

采用RM6240C多道生理信号采集处理系统,对3种电针治疗仪的实际输出频率进行测定,观察电针治疗仪实际输出参数的精确性,总结电针治疗仪存在的问题。

结果电针治疗仪使用参数报道情况显示,在统计的5项指标中波形(96.2%)被描述的概率最高,其次为电针治疗仪型号(88.8%)、频率(61.7%)、电流强度(11.2%),被描述概率最低的为脉冲宽度(1.8%)。

临床最常用的电针治疗仪为G6805系列,但其生产厂家众多,亚类混乱。

波形被描述的概率较高,但对复合波形特征的描述较少。

临床选用电针使用频率差异较大,从0.8～400 Hz均有描述,但描述欠精确,大多数文献以范围表示输出频率。

3种电针治疗仪的输出挡位与电针治疗仪频率的实际输出不对应,且实际频率输出范围与说明书中标注的频率可调范围差异较大。

结论电针治疗仪存在缺少参数实际输出值的显示装置、旋钮式调节控件调节参数不够精确、频率的实际输出值达不到说明书中的额定范围等问题。

【期刊名称】上海针灸杂志【年(卷),期】2016(035)009【总页数】4【关键词】【关键词】电针;电针治疗仪;针灸器械;频率电针以其镇痛效果好、节省时间人力并可通过调节电针参数量化治疗过程等优点广泛应用于临床,但在临床使用中也存在不少问题,本文旨在通过文献分析和实验研究提炼电针治疗仪临床使用中存在的问题,为电针治疗仪国家标准的建立奠定基础。

1 电针治疗仪使用参数报道情况电针在止痛方面具有明显优势,电针参数报道情况选择电针独立干预腰椎间盘突出症的文献作为研究主体,共纳入107篇文献。

对文献中电针治疗仪的使用信息进行统计,包括电针治疗仪型号、刺激波形及复合波形特征、刺激频率、电流强度、脉冲宽度5个方面的内容。

节段式乳房按摩结合低频脉冲治疗产后乳房胀痛的临床效果及对泌乳量的影响作者：叶优春房佩娣袁爱娟孙孝君来源：《中国现代医生》2022年第06期[摘要] 目的探讨节段式乳房按摩结合低频脉冲治疗产后乳房胀痛的临床价值。

方法选取2019年3月至2020年9月收治的98例产后乳房胀痛患者，采用随机数字表法分为对照组和观察组，每组各49例。

对照组行常规治疗，观察组采用节段式乳房按摩结合低频脉冲治疗，观察两组临床疗效，治疗前、治疗3 d后泌乳量、疼痛程度、母乳喂养自我效能变化及相关并发症发生情况。

结果观察组治疗总有效率为95.92%，对照组为81.63%，差异有统计学意义（P[关键词] 产后乳房胀痛;低频脉冲;节段式乳房按摩;泌乳量[中图分类号] R473.7 [文献标识码] B [文章编号] 1673-9701（2022）06-0059-04[Abstract] Objective To explore the clinical value of segmental breast massage combined with the low-frequency pulse in the treatment of postpartum breast pain. Methods According to the random number table method， 98 postpartum breast pain patients admitted from March 2019 to September 2020 were divided into 49 cases in the control group and 49 cases in the observation group. The control group received conventional treatment. The observation group adopted segmental breast massage combined with low-frequency pulse therapy. The clinical efficacy， changes in lactation amount， pain degree and breastfeeding self-efficacy， and the occurrence of related complications before and three days after treatment in the two groups were compared. Results The total effective rate of treatment in the observation group was 95.92%， which was significantly higher than 81.63% in the control group， and the difference was statistically significant （P0.05）. After three days of treatment， the lactation amount of the observation group was significantly larger than that of the control group， and the difference was statistically significant（P0.05）. After three days of treatment， the VAS score of the observation group was significantly lower than that of the control group in the same period. The BSES-SF score of the observation group was significantly higher than that of the control group. The difference was statistically significant（P[Key words] Postpartum breast pain; Low-frequency pulse; Segmental breast massage; Lactation amount母乳喂养是新生儿最佳喂养方式，在满足新生儿营养需求、改善新生儿免疫状态、保障新生儿健康发育方面有积极意义[1-2]。

上海华谊牌G6805-2B低频电子脉冲治疗仪说明书产品组成:产品由主机，电极组成。

电极分皮肤电极，毫针电极，探穴电极三种，毫针电极夹必须与毫针配用，毫针和皮肤电极必须具有医疗器械注册证。

技术参数：电源电压：直流6V（1#干电池4节或外接电源适配器）输出脉冲波形：非对称双向脉冲波输出模式：连续、疏密、断续连续波频率：0.05～101Hz；连续波频率调节:单片机调节连续波频率指示：液晶显示断续疏密调制频率：10～20次/分可调；输出脉冲宽度：0.5ms输出路数：6输出脉冲峰-峰值电压：250Ω负载电阻时大于20V，小于70V；500Ω负载电阻时大于40V，小于140V输出闭锁：任意一路输出强度未置“OFF”启动电源时报警指示灯闪亮，自动切断输出定时范围：0～99分设置定时显示：倒计时液晶显示外形尺寸：长×宽×高230mm×160mm×75mm附件：毫针电极夹×6外接电源适配器×1皮肤电极2套维修和保养:1、电针仪器使用应放置在湿气、灰尘少的地方，应避开日光直射或暖气附近的地方。

2、贮存时应置于通风良好无腐蚀气体、具有防尘防潮的室内。

3、电池电压不足时应及时更换，更换时不要将新旧电池混和使用，应注意正负极性，若两周内不使用，必须取出干电池。

4、仪器外表用湿布擦拭即可，请勿使用酒精、汽油或活期他溶剂。

注意事项:1、毫针电极夹用毕后，用以用酒精消毒。

皮肤电极中的导电贴片胶应为一次性使用或专人使用，使用后应撕去，以免交叉感染。

皮肤电极中的导电电极板、探穴电极用毕后需清洗，再用以用酒精消毒。

对皮肤病患者或急性传染病患者需用专人专用电极，用毕后需作严格的灭菌消毒处理，防止交叉感染。

2、对皮肤破损、溃疡处应避免安装皮肤电极。

不要在心脏两侧或前心后背安置皮肤电极，避免电流通过心脏。

3、做电针治疗时，对患者的刺激强度应以患者能耐受为度，不可拘泥于某一强度，在治疗中，医护人员应经常观察患者反应，若有异常，应立即采取切断电源，终止治疗。

低频电子脉冲治疗仪操作规程低频电子脉冲治疗仪操作规程Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT 低频电子脉冲治疗仪操作规程低频电子脉冲治疗仪使用步骤1.开机：对于G6805-2只要将定时选择开关（兼工作开关）旋至不定时档或任意一定时档即可；对于G9805-B和G9805-C需打开治疗仪右侧面的开关，此工作开关“”为开，“”为关，开机使用前须先将所有输出强度控制旋钮调至关即“关”，若在输出未关断的情况下开机，治疗仪会处于保护状态，自动切断输出，对应的红色输出保护指示灯亮，G8905-C还会在多功能显示屏幕上显示“FH”，这时只要将所有输出强度控制旋钮调至关即“关”，治疗仪的输出保护即可解除。

2.关机：用完后须将所有输出强度控制旋钮调至“关”，关闭工作开关，若交流供电还须拔掉电源插头。

3.输出模式选择：按动输出模式按键或转动动输出模式旋钮即可选择输出模式（G6805-2为旋钮，G6805-B，G9805-C为按键）,输出模式为连续.断续.疏密.推拿（仅G9805-C有此推拿输出模式）。

4.输出频率设定：G6805-2用一个频率设定旋钮设定输出频率，共有十档输出频率可选择；G9805-C用两个旋转开关来设定输出频率，两个开关分别设定输出频率，两个开关分别设定输出频率的十位与个位；G9805-C用两个按键来设定输出频率，两个按键为频率的加.减设定，频率数值由数码屏显示。

5.探穴的使用：本治疗仪的特点为探穴与治疗可同时使用，当需要使用好过探穴功能时，须将探穴电极连线的插头插到对应的插孔，让病人用手握紧手握电击棒，另一端的探针即可用来探找穴位。

鉴于人体穴位阻抗较周围组织低的特点，可通过观察探穴指示表来判断穴位，指针偏转的角度越大（知识的数字越大）越可能是学位。

其中G6805-2还具有探穴的声讯信号，即声音的频率越来越可能是穴位。

6.定时治疗的使用：G6805-2只要将定时选到对应的位置即可；G9805-C用定时按键来选择20或30分钟定时。

中频离子导入治疗仪操作流程1、将电源线插头插入仪器电源插座，接上电源。

2、按下控制面板上的菜单按钮，使选择模式栏处于激活状态，然后按“＞”或“＜”键选择模式。

3、按下控制面板上的菜单按钮，使选择处方栏处于激活状态，然后按“＞”或“＜”键选择处方。

4、按下控制面板上的菜单按钮，使选择时间栏处于激活状态，然后按“＞”或“＜”键选择时间。

5、机器通常选择按摩状态工作，治疗强度因人和治疗部位不同而不同，总的要求是：皮肤和肌肉感觉舒适为宜。

脉冲磁治疗仪操作流程1、插接好磁头/磁垫输出插座，将磁头/磁垫置于病痛部位，治疗端极性相异（N, S极相对）进行治疗。

2、启动电源开关，液晶显示窗亮，蜂鸣器响。

3、按“+”或者“-”键设置治疗处方，按“功能”键，选择治疗时间，按“+”或者“-”键设置治疗处方，按“功能”键，选择振动模式，按“+”或者“-”键设置。

4、按“启动/停止”键，启动治疗界面，开始治疗及倒计时。

5、治疗时间倒计时结束时输出停止，跳转到设置界面，并有断续报警声，显示参数回到所设置状态。

6、治疗中按“启动/停止”键可随时中断治疗输出，同时各参数显示回复所设置状态。

微量注射泵操作流程1、打开电源开关，设置流速。

2、安装注射器（针筒的圈边要卡人泵上针筒座和半圆的小挡片之间，针筒的推片要卡入泵上推头的卡槽中，并将压块压入针筒）。

3、消除间隙：按快进键排空管路内的空气和泵的机械间隙，具体操作：再STOP状态下1秒钟内连续按2次（FAST）键并且第二次按住不放，直到针尖有药液渗出。

4、按启动键（STAR）启动泵心电监护仪操作流程1、操作者着装整洁，规范洗手。

2、携用物至床旁，核对床号、姓名，清醒者向患者解释目的，评估皮肤情况。

3、接通电源，打开电源开关。

4、将电极片连接于导联线上，按标识贴于患者胸部正确位置，避开伤口及除颤部位。

调好各报警参数。

5、观察记录监护数据，出现报警，护士及时处理。

6、停止监护时，先向患者说明，取得合作。
