LM324及其常用应用电路,用法

lm324产生方波经典电路
LM324是一款四路运算放大器，它可以用于产生方波的电路设计。

以下是一个使用LM324产生方波的经典电路：
1. 使用其中一路运算放大器（比如使用LM324的第一路运算放大器）进行比较：
- 将一个三角波或正弦波输入到运算放大器的正输入端（将波形信号接入运放的非反相输入端）。

- 将一个可变电阻接入运算放大器的负输入端（将负输入端接上一个可变电位器）。

- 使用负反馈连接，将该运算放大器的输出接入至其负输入端。

2. 使用确定的电阻值和电位器调整电压，这样可以根据电压是否超过比较器的参考电压来产生方波。

- 当正输入端电压超过负输入端电压，运放输出为高电平。

- 当正输入端电压低于负输入端电压，运放输出为低电平。

- 由于负输入端电压可通过改变电位器的值来控制，因此可以调整输出方波的频率和占空比。

这是一个简单的基于LM324的方波产生电路示例。

根据具体的需求和电路设计要求，可能需要进行一些调整和优化。

LM324集成芯片内部电路分析与典型应用LM324是一款广泛应用于电子电路中的四运算放大器集成芯片。

它具有四个独立运算放大器，以及相应的补偿电路，用于提供放大器的稳定性和性能。

该芯片采用双电源供电，工作电压范围为+5V至+32V。

LM324还具有很高的共模抑制比和宽带，适用于各种电路应用。

LM324集成芯片的内部电路主要包括四个运算放大器、输入级、输出级和补偿电路。

四个运算放大器可以独立工作，每个放大器都具有一个反馈回路，通过控制输入电压和反馈元件，可以实现不同的功能和放大倍数。

输入级负责将输入信号进行放大和标幺化，以适应后续电路的工作要求。

输出级负责将放大器的输出信号进行电流放大和电压输出，以适应外部电路的连接。

1.信号传感器放大器：LM324可以作为传感器信号的放大器，用于放大和处理小信号。

例如，用于温度传感器、压力传感器、光电传感器等。

2.滤波器：通过适当选择反馈元件和频率调节元件，可以将LM324设计为不同类型的滤波器，如低通滤波器、高通滤波器、带通滤波器等。

3.比较器：LM324可以作为比较器使用，用于比较输入信号与参考信号的大小。

通过调整参考电压，可以实现不同的比较阈值和触发条件。

4.方波发生器：LM324结合一些外部元件，可以构成方波发生器电路。

方波发生器常用于时钟信号发生、脉冲计数器等应用。

5.电压跟随器：通过将运算放大器的非反相输入端与输出端连接，可以实现电压跟随器功能。

电压跟随器通常用于隔离电路和电源稳压器中。

6.麦克风前置放大器：LM324可以用于麦克风前置放大器电路，用于提供麦克风信号的放大和预处理。

除了上述应用，LM324还可以用于电池充电管理、计算器、功率放大器、电压比较等各种电子电路中。

在应用过程中，设计者可以根据具体的要求，选择适当的反馈元件、外部元件和电源电压，以实现所需的功能和性能。

总之，LM324集成芯片具有四个独立运算放大器和相应的补偿电路，广泛应用于各种电子电路中。

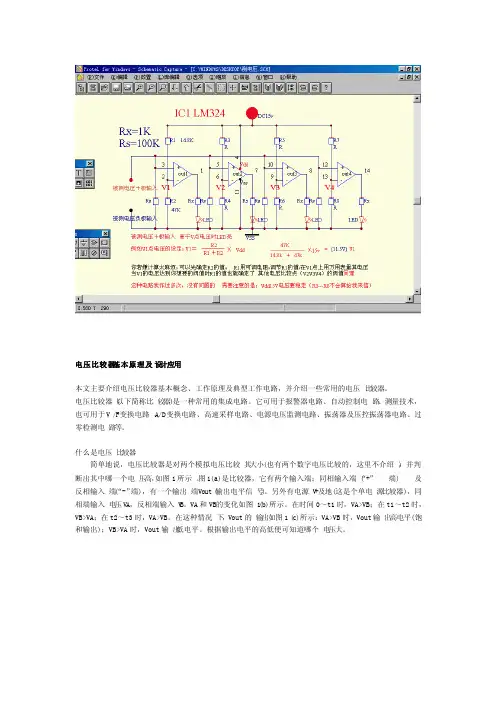

电压比较器基本原理及设计应用本文主要介绍电压比较器基本概念、工作原理及典型工作电路，并介绍一些常用的电压比较器。

电压比较器(以下简称比较器)是一种常用的集成电路。

它可用于报警器电路、自动控制电路、测量技术，也可用于V/F变换电路、A/D变换电路、高速采样电路、电源电压监测电路、振荡器及压控振荡器电路、过零检测电路等。

什么是电压比较器简单地说，电压比较器是对两个模拟电压比较其大小(也有两个数字电压比较的，这里不介绍)，并判断出其中哪一个电压高，如图1所示。

图1(a)是比较器，它有两个输入端：同相输入端(“+”端) 及反相输入端(“-”端)，有一个输出端Vout(输出电平信号)。

另外有电源V+及地(这是个单电源比较器)，同相端输入电压VA，反相端输入VB。

VA和VB的变化如图1(b)所示。

在时间0～t1时，VA>VB；在t1～t2时，VB>VA；在t2～t3时，VA>VB。

在这种情况下，Vout的输出如图1(c)所示：VA>VB时，Vout输出高电平(饱和输出)；VB>VA时，Vout输出低电平。

根据输出电平的高低便可知道哪个电压大。

如果把VA输入到反相端，VB输入到同相端，VA及VB的电压变化仍然如图1(b)所示，则Vout输出如图1(d)所示。

与图1(c)比较，其输出电平倒了一下。

输出电平变化与VA、VB的输入端有关。

图2(a)是双电源(正负电源)供电的比较器。

如果它的VA、VB输入电压如图1(b)那样，它的输出特性如图2(b)所示。

VB>VA时，Vout输出饱和负电压。

如果输入电压VA与某一个固定不变的电压VB相比较，如图3(a)所示。

此VB称为参考电压、基准电压或阈值电压。

如果这参考电压是0V(地电平)，如图3(b)所示，它一般用作过零检测。

比较器的工作原理比较器是由运算放大器发展而来的，比较器电路可以看作是运算放大器的一种应用电路。

由于比较器电路应用较为广泛，所以开发出了专门的比较器集成电路。

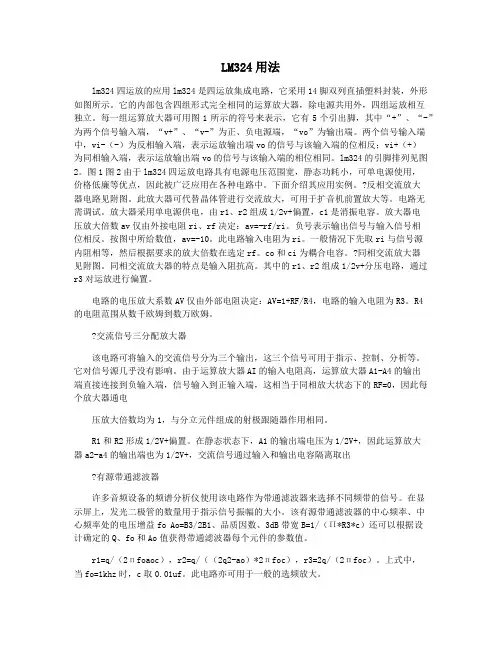

LM324用法lm324四运放的应用lm324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。

它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“v+”、“v-”为正、负电源端，“vo”为输出端。

两个信号输入端中，vi-（-）为反相输入端，表示运放输出端vo的信号与该输入端的位相反；vi+（+）为同相输入端，表示运放输出端vo的信号与该输入端的相位相同。

lm324的引脚排列见图2。

图1图2由于lm324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。

下面介绍其应用实例。

?反相交流放大器电路见附图。

此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电，由r1、r2组成1/2v+偏置，c1是消振电容。

放大器电压放大倍数av仅由外接电阻ri、rf决定：av=-rf/ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值，av=-10。

此电路输入电阻为ri。

一般情况下先取ri与信号源内阻相等，然后根据要求的放大倍数在选定rf。

co和ci为耦合电容。

?同相交流放大器见附图。

同相交流放大器的特点是输入阻抗高。

其中的r1、r2组成1/2v+分压电路，通过r3对运放进行偏置。

电路的电压放大系数AV仅由外部电阻决定：AV=1+RF/R4，电路的输入电阻为R3。

R4的电阻范围从数千欧姆到数万欧姆。

?交流信号三分配放大器该电路可将输入的交流信号分为三个输出，这三个信号可用于指示、控制、分析等。

它对信号源几乎没有影响。

由于运算放大器AI的输入电阻高，运算放大器A1-A4的输出端直接连接到负输入端，信号输入到正输入端，这相当于同相放大状态下的RF=0，因此每个放大器通电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。

lm324应用电路大全（温度控制器振荡器带通滤波器断电保护）描述lm324应用电路（一）温度控制器采用LM324四运算放大器集成电路，温度控制范围为5～95℃，可广泛应用于工农业生产方面的温度自动控制。

该温度控制器电路由电源电路、温度检测电路、基准电压电路、温度指示电路、电压比较放大电路和控制执行电路组成，如图6-6所示。

图6-6采用LM324运算放大器的温度控制器电路电路中，电源电路由电源开关S、电源变压器T、整流桥堆UR、滤波电容C1、C2、三端稳压集成电路IC2、限流电阻R10和电源指示发光二极管VL1组成；温度检测电路由晶体管式温度传感器V1、电阻R1、电容C3和运算放大器集成电路IC1（N1～N4）内部的N1组成；基准电压电路由电阻R4、R5、R8、电位器RP1～RP3、稳压二极管VS和IC1内部的N4组成；温度指示电路由电阻R2、R3、IC1内部的N2和电压表PV组成；电压比较放大电路由IC1内部的N3和电阻R6、R7组成；控制执行电路由电阻R9、晶体管V2、继电器K、二极管VD 和工作指示发光二极管VL2组成。

交流220V电压经T降压、UR整流、C1滤波及IC2稳压后，为IC1、基准电压电路和控制执行电路提供+9V工作电压，同时将VL1点亮；+9V电压经R5限流、VS稳压后产生+6V左右的基准电压，一路经R4、RP1分压后为N2的正相输入端提供基准电压；另一路先经N4缓冲放大，然后经RP2、RP3分压后，再经R8加至N4的正相输入端，作为N3的基准电压；V1发射结的电压降（Vbe）随着环境温度的变化而变化。

温度上升时，V1的导通内阻变小，发射结的电压降也减小，使N1的输出电压降低，N2的输出电压升高，N4的输出电压则下降；PV用来指示V1检测的温度值（灵敏度为10mV/℃），若PV指示电压值为250mV，则表明温度为25℃；RP3用来设定控制温度值；RP2用来设定RP3的最大输出电压（调节RP2的阻值，使RP3的最大输出电压为1V）；RP1用来设定N2正相输入端的基准电压（调节RP1的阻值，使N2的正相输入端电压为530mV）。

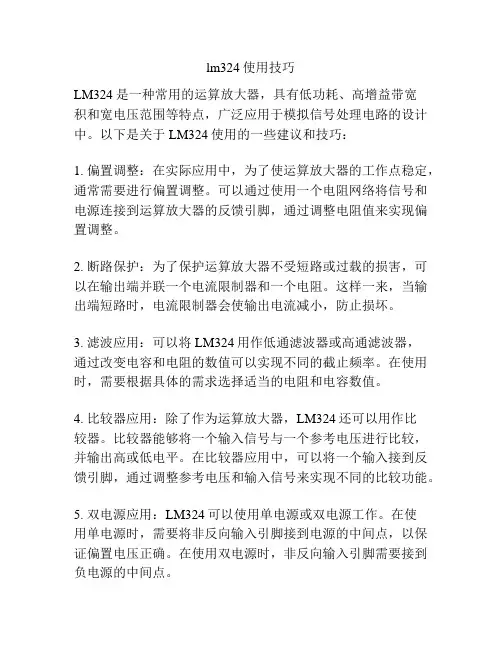

lm324使用技巧LM324是一种常用的运算放大器，具有低功耗、高增益带宽积和宽电压范围等特点，广泛应用于模拟信号处理电路的设计中。

以下是关于LM324使用的一些建议和技巧：1. 偏置调整：在实际应用中，为了使运算放大器的工作点稳定，通常需要进行偏置调整。

可以通过使用一个电阻网络将信号和电源连接到运算放大器的反馈引脚，通过调整电阻值来实现偏置调整。

2. 断路保护：为了保护运算放大器不受短路或过载的损害，可以在输出端并联一个电流限制器和一个电阻。

这样一来，当输出端短路时，电流限制器会使输出电流减小，防止损坏。

3. 滤波应用：可以将LM324用作低通滤波器或高通滤波器，通过改变电容和电阻的数值可以实现不同的截止频率。

在使用时，需要根据具体的需求选择适当的电阻和电容数值。

4. 比较器应用：除了作为运算放大器，LM324还可以用作比较器。

比较器能够将一个输入信号与一个参考电压进行比较，并输出高或低电平。

在比较器应用中，可以将一个输入接到反馈引脚，通过调整参考电压和输入信号来实现不同的比较功能。

5. 双电源应用：LM324可以使用单电源或双电源工作。

在使用单电源时，需要将非反向输入引脚接到电源的中间点，以保证偏置电压正确。

在使用双电源时，非反向输入引脚需要接到负电源的中间点。

6. 组织布局：在进行线路布局时，应尽量减少导线的长度和交叉。

避免使用过小的焊盘和过小的电解电容，以免电容极性反向时造成损坏。

同时，应注意在焊接时避免过度加热，以免对元器件造成损坏。

7. 必要时进行补偿：LM324在某些高增益情况下可能存在稳定性问题，导致输出不稳定或振荡。

可以通过在运算放大器的输入端串联一个电容或在反馈回路中并联一个电容，来提高稳定性。

8. 过热保护：当运算放大器工作时，如果发热过大，可能会导致损坏。

可以通过在运算放大器附近安装散热片或风扇来进行散热，保持运算放大器的工作温度在安全范围内。

总结起来，LM324作为一种常用的运放，具有众多的应用场景和技巧。

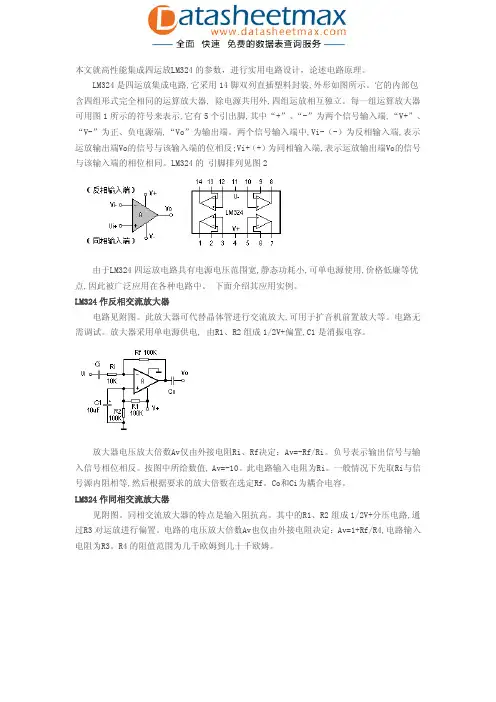

本文就高性能集成四运放LM324的参数，进行实用电路设计，论述电路原理。

LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。

它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

LM324的 引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

下面介绍其应用实例。

LM324作反相交流放大器电路见附图。

此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电, 由R1、R2组成1/2V+偏置,C1是消振电容。

放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值, Av=-10。

此电路输入电阻为Ri。

一般情况下先取Ri与信号源内阻相等,然后根据要求的放大倍数在选定Rf。

Co和Ci为耦合电容。

LM324作同相交流放大器见附图。

同相交流放大器的特点是输入阻抗高。

其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。

电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4,电路输入电阻为R3。

R4的阻值范围为几千欧姆到几十千欧姆。

LM324作交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。

而对信号源的影响极小。

因运放Ai输入电阻高,运放A1-A4均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0的情况,故各 放大器电 压放大倍数均为1,与分立元件组成的射极跟随器作用相同。

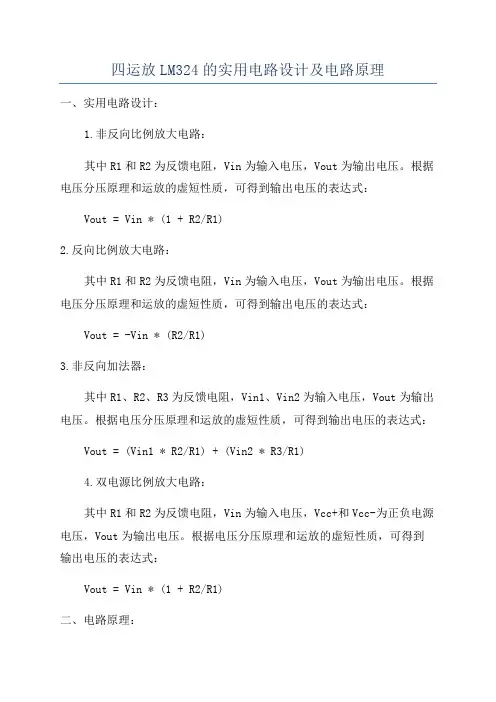

四运放LM324的实用电路设计及电路原理
一、实用电路设计：
1.非反向比例放大电路：
其中R1和R2为反馈电阻，Vin为输入电压，Vout为输出电压。

根据电压分压原理和运放的虚短性质，可得到输出电压的表达式：Vout = Vin * (1 + R2/R1)
2.反向比例放大电路：
其中R1和R2为反馈电阻，Vin为输入电压，Vout为输出电压。

根据电压分压原理和运放的虚短性质，可得到输出电压的表达式：Vout = -Vin * (R2/R1)
3.非反向加法器：
其中R1、R2、R3为反馈电阻，Vin1、Vin2为输入电压，Vout为输出电压。

根据电压分压原理和运放的虚短性质，可得到输出电压的表达式：Vout = (Vin1 * R2/R1) + (Vin2 * R3/R1)
4.双电源比例放大电路：
其中R1和R2为反馈电阻，Vin为输入电压，Vcc+和Vcc-为正负电源电压，Vout为输出电压。

根据电压分压原理和运放的虚短性质，可得到输出电压的表达式：
Vout = Vin * (1 + R2/R1)
二、电路原理：
运放单元的差分输入级由三个差动对组成，其输入电流可忽略不计。

电流源提供各级的偏置电流。

电压放大级通过一个交流耦合电容耦合到输出级。

输出级由一个放大电路组成，它负责提供电压放大和驱动负载。

在实际应用中，四运放LM324的内部结构能够提供高增益、宽输入电压范围、低输入偏置电流等特性。

同时，它还具有低功耗、高压电源抗干扰能力等优点，使得其成为众多电子设备中常用的模拟电路元件。

通过合理的电路设计和参数选择，可以实现各种功能的电路设计，满足不同应用需求。

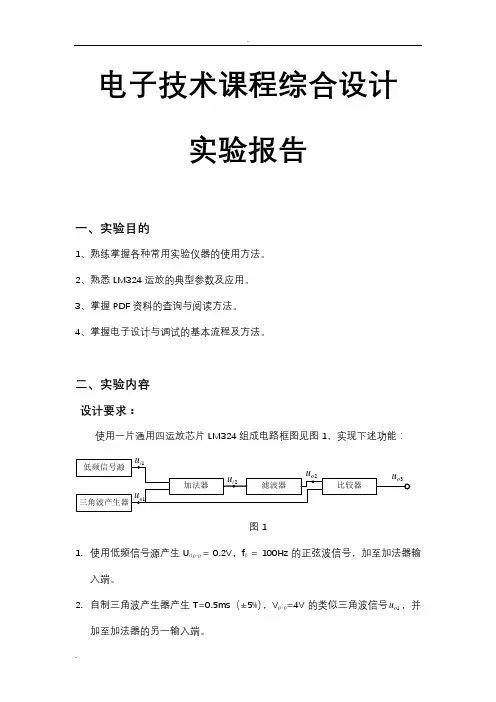

电子技术课程综合设计实验报告一、实验目的1、熟练掌握各种常用实验仪器的使用方法。

2、熟悉LM324运放的典型参数及应用。

3、掌握PDF 资料的查询与阅读方法。

4、掌握电子设计与调试的基本流程及方法。

二、实验内容设计要求：使用一片通用四运放芯片LM324组成电路框图见图1，实现下述功能：图11. 使用低频信号源产生U i1p-p = 0.2V ，f 0 = 100Hz 的正弦波信号，加至加法器输入端。

2. 自制三角波产生器产生T=0.5ms （±5%），V p-p =4V 的类似三角波信号1o u ，并加至加法器的另一输入端。

3. 自制加法器，使其输出电压U i2 = 10U i1+U o1。

4. 自制选频滤波器，滤除1o u 频率分量，得到峰峰值等于9V 的正弦信号2o u ，2o u 用示波器观察无明显失真。

5. 将1o u 和2o u 送入自制比较器，其输出在1K Ω负载上得到峰峰值为2V 的输出电压u。

3o方案论证与数值计算：三角波发生部分：（徐伟骏负责）方案一：三角波发生器电路按照由方波经过窗比较器得到，需要两个放大器，不满足实验要求。

方案二：利用RC充放电模拟三角波，通过电位器来调节周期至实验要求的值。

达到合理利用现有资源高效达到要求的目的。

因此我们采用方案二。

题目要求三角波发生器产生的周期为T=0.5ms，Vpp=4V的类似三角波。

我们采用两个电位器对电路第一部分要求的周期和峰峰值进行调节。

R取值范围为0-20K，由公式T=1/（RC）；选取电容为较常见的473（0.047uf），峰峰值由公式：计算得R1=2R2；R2=0-20K，所以取R1为20K-30K；带通滤波器：（留君侠负责）方案直接采用现成的电路，比较难的是参数计算部分，利用公式：2*F*Pi*R*C=1，令C=0.047uf，计算得到电阻R=33.9K，令C=0.47uf，得R=3.39K，考虑厂家出场阻值R的误差以及测量误差，比较发现R=3.39K对阻值精度的要求更高一些，相同的阻值偏差较R=33.9K的误差更大。

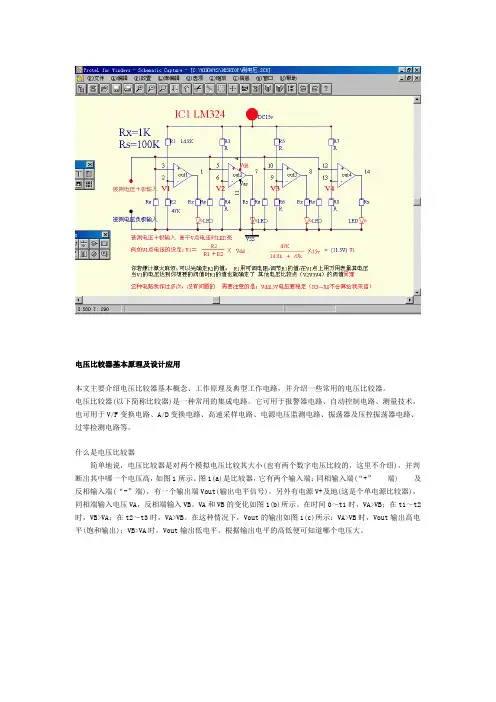

电压比较器‎基本原理及‎设计应用本文主要介‎绍电压比较‎器基本概念‎、工作原理及‎典型工作电‎路，并介绍一些‎常用的电压‎比较器。

电压比较器‎(以下简称比‎较器)是一种常用‎的集成电路‎。

它可用于报‎警器电路、自动控制电‎路、测量技术，也可用于V‎/F变换电路‎、A/D变换电路‎、高速采样电‎路、电源电压监‎测电路、振荡器及压‎控振荡器电‎路、过零检测电‎路等。

什么是电压‎比较器简单地说，电压比较器‎是对两个模‎拟电压比较‎其大小(也有两个数‎字电压比较‎的，这里不介绍‎)，并判断出其‎中哪一个电‎压高，如图1所示‎。

图1(a)是比较器，它有两个输‎入端：同相输入端‎(“+”端) 及反相输入‎端(“-”端)，有一个输出‎端Vout‎(输出电平信‎号)。

另外有电源‎V+及地(这是个单电‎源比较器)，同相端输入‎电压VA，反相端输入‎V B。

VA和VB‎的变化如图‎1(b)所示。

在时间0～t1时，VA>VB；在t1～t2时，VB>VA；在t2～t3时，VA>VB。

在这种情况‎下，Vout的‎输出如图1‎(c)所示：VA>VB时，Vout输‎出高电平(饱和输出)；VB>VA时，Vout输‎出低电平。

根据输出电‎平的高低便‎可知道哪个‎电压大。

如果把VA‎输入到反相‎端，VB输入到‎同相端，VA及VB‎的电压变化‎仍然如图1‎(b)所示，则Vout‎输出如图1‎(d)所示。

与图1(c)比较，其输出电平‎倒了一下。

输出电平变‎化与VA、VB的输入‎端有关。

图2(a)是双电源(正负电源)供电的比较‎器。

如果它的V‎A、VB输入电‎压如图1(b)那样，它的输出特‎性如图2(b)所示。

VB>VA时，Vout输‎出饱和负电‎压。

如果输入电‎压VA与某‎一个固定不‎变的电压V‎B相比较，如图3(a)所示。

此VB称为‎参考电压、基准电压或‎阈值电压。

如果这参考‎电压是0V‎(地电平)，如图3(b)所示，它一般用作‎过零检测。

LM324功能应用简介2007/09/01 14:57LM324功能应用简介您现在的位置是：主页>>>电子元器件资料>>>正文LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。

它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。

两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。

LM324的引脚排列见图2。

图 1 图 2由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。

下面介绍其应用实例。

反相交流放大器电路见附图。

此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。

放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值，Av=-10。

此电路输入电阻为Ri。

一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。

Co和Ci为耦合电容。

同相交流放大器见附图。

同相交流放大器的特点是输入阻抗高。

其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。

此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。

而对信号源的影响极小。

因运放Ai输入电阻高，运放A1-A4均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。

电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。

LM324四运放的应用LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。

它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“V o”为输出端。

两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端V o的信号与该输入端的相位相同。

LM324的引脚排列见图2。

图 1 图2由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。

下面介绍其应用实例。

●反相交流放大器电路见附图。

此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。

放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值，Av=-10。

此电路输入电阻为Ri。

一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。

Co和Ci为耦合电容。

●同相交流放大器见附图。

同相交流放大器的特点是输入阻抗高。

其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。

电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。

R4的阻值范围为几千欧姆到几十千欧姆。

●交流信号三分配放大器此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。

而对信号源的影响极小。

因运放Ai输入电阻高，运放A1-A4均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。

《模拟电子技术》专题研讨报告LM324集成芯片内部电路分析与典型应用目录1.摘要 (3)2.关键词 (3)3.LM324集成芯片的内部工作原理 (5)4.LM324集成芯片单元电路分析 (5)5.LM324集成芯片典型应用电路设计及设计要求5.1低通滤波器 (5)5.2高通滤波器 (5)5.3带通滤波器 (5)6.参数运算及设计电路图 (8)7.电路仿真验证 (9)8.心得体会以及收获 (10)1.摘要LM324集成芯片内部构造由四运放构成。

其优点相较于标准运算放大器而言,电源电压工作范围更宽，静态功耗更小，因此在生活中有着极为广泛的应用。

LM324的四组运算放大器完全相同，除了共用工作电源外四组器件完全独立。

以其中一组运算放大器为例分析，其内部电路共由两级电路构成，其耦合方式为电容耦合。

这使得两级电路的直流工作状态相互独立互不影响。

LM324的典型应用有滤波器的制作。

带通滤波器可由一高通滤波器与一低通滤波器级联而成。

为了使电压放大倍数达到设计要求，可以改变接入电路电阻阻值。

2.关键词LM324集成芯片，滤波器，集成负反馈电路3.LM324集成芯片的内部工作原理LM324系列集成芯片为四个完全相同的运算放大器封装在一起的集成电路。

该集成电路外部具有十四个管脚分别包含八个输入端口、四个输出端口以及两个电压端口。

如图1 所示LM324常用的封装方式有两种，双列直插所料封装DIP封装方式以及双列贴片式封装SOP封装方式。

图2为LM324的管脚连接图。

除电源共用外，四组运放相互独立。

由图可知，第1、7、8、14号管脚为输出管脚，分别对应四个运算放大器的输出端。

第2、6、9、13号管脚为负输入端。

第4、11两管脚连接工作电压。

使用时，在4、11号管脚处分别接入正负工作电源，一般为12V或15V。

将输入端高点平输入至正输入端，低电平输入至负输入端。

此时在输出端便可得到经过同相放大的电压。

若将正负端反接，则可在输出端得到经过反响放大的电压。

集成运放集成电路是把晶体管、必要的元件以及相互之间的连接同时制造在一个半导体芯片上（如硅片），形成具有一定电路功能的器件。

与分立元件组成的放大电路相比，具有体积小、质量轻、功耗低、工作可靠、安装方便而又价格便宜等特点。

集成电路就其集成密度而言，有小规模、中规模、大规模和超大规模之分；就其所用器材来分，有双极型(NPN、PNP管)、单极型（MOS管）和两者兼容的三种类型1.1集成运算放大器简称集成运放，是具有高放大倍数的集成电路。

它的内部是直接耦合的多级放大器，整个电路可分为输入级、中间级、输出级三部分。

输入级采用差分放大电路以消除零点漂移和抑制干扰；中间级一般采用共发射极电路，以获得足够高的电压增益；输出级一般采用互补对称功放电路，以输出足够大的电压和电流，其输出电阻小，负载能力强。

四运放LM324的实用电路设计及电路原理本文就高性能集成四运放LM324的参数,进行实用电路设计,论述电路原理LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示.它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立.每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端.两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+(+)为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同.LM324的引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中. 下面介绍其应用实例.LM324作反相交流放大器电路见附图.此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等.电路无需调试.放大器采用单电源供电, 由R1、R2组成1/2V+偏置,C1是消振电容.放大器电压放大倍数Av仅由外接电阻Ri、Rf决定:Av=-Rf/Ri.负号表示输出信号与输入信号相位相反.按图中所给数值, Av=-10.此电路输入电阻为Ri.一般情况下先取Ri与信号源内阻相等,然后根据要求的放大倍数在选定Rf.Co和Ci为耦合电容.LM324作同相交流放大器见附图.同相交流放大器的特点是输入阻抗高.其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置.电路的电压放大倍数Av也仅由外接电阻决定:Av=1+Rf/R4,电路输入电阻为R3.R4的阻值范围为几千欧姆到几十千欧姆.LM324作交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途.而对信号源的影响极小.因运放Ai输入电阻高,运放A1-A4均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0的情况,故各放大器电压放大倍数均为1,与分立元件组成的射极跟随器作用相同.R1、R2组成1/2V+偏置,静态时A1输出端电压为1/2V+,故运放A2-A4输出端亦为1/2V+,通过输入输出电容的隔直作用,取出交流信号,形成三路分配输出. LM324作有源带通滤波器许多音响装置的频谱分析器均使用此电路作为带通滤波器,以选出各个不同频段的信号,在显示上利用发光二极管点亮的多少来指示出信号幅度的大小.这种有源带通滤波器的中心频率 ,在中心频率fo 处的电压增益Ao=B3/2B1,品质因数 ,3dB带宽B=1/(п*R3*C)也可根据设计确定的Q、fo、Ao值,去求出带通滤波器的各元件参数值.R1=Q/(2пfoAoC),R2=Q/((2Q2-Ao)*2пfoC),R3=2Q/(2пfoC).上式中,当fo=1KHz时,C取0.01Uf.此电路亦可用于一般的选频放大.此电路亦可使用单电源,只需将运放正输入端偏置在1/2V+并将电阻R2下端接到运放正输入端既可.LM324应用作测温电路见附图.感温探头采用一只硅三极管3DG6,把它接成二极管形式.硅晶体管发射结电压的温度系数约为-2.5mV/℃,即温度每上升1度,发射结电压变会下降2.5mV.运放A1连接成同相直流放大形式,温度越高,晶体管BG1压降越小,运放A1同相输入端的电压就越低,输出端的电压也越低.这是一个线性放大过程.在A1输出端接上测量或处理电路,便可对温度进行指示或进行其它自动控制.LM324应用作比较器当去掉运放的反馈电阻时,或者说反馈电阻趋于无穷大时(即开环状态),理论上认为运放的开环放大倍数也为无穷大(实际上是很大,如LM324运放开环放大倍数为100dB,既10万倍).此时运放便形成一个电压比较器,其输出如不是高电平(V+),就是低电平(V-或接地).当正输入端电压高于负输入端电压时,运放输出低电平.附图中使用两个运放组成一个电压上下限比较器,电阻R1、R1ˊ组成分压电路,为运放A1设定比较电平U1;电阻R2、R2ˊ组成分压电路,为运放A2设定比较电平U2.输入电压U1同时加到A1的正输入端和A2的负输入端之间,当Ui >U1时,运放A1输出高电平;当Ui < SPAN>时,运放A2输出高电平.运放A1、A2只要有一个输出高电平,晶体管BG1就会导通,发光二极管LED就会点亮.若选择U1>U2,则当输入电压Ui越出[U2,U1]区间范围时,LED点亮,这便是一个电压双限指示器.若选择U2 > U1,则当输入电压在[U2,U1]区间范围时,LED点亮,这是一个“窗口”电压指示器.此电路与各类传感器配合使用,稍加变通,便可用于各种物理量的双限检测、短路、断路报警等.LM324应用作单稳态触发器见附图1.此电路可用在一些自动控制系统中.电阻R1、R2组成分压电路,为运放A1负输入端提供偏置电压U1,作为比较电压基准.静态时,电容C1充电完毕,运放A1正输入端电压U2等于电源电压V+,故A1输出高电平.当输入电压Ui变为低电平时,二极管D1导通,电容C1通过D1迅速放电,使U2突然降至地电平,此时因为U1>U2,故运放A1输出低电平.当输入电压变高时,二极管D1截止,电源电压R3给电容C1充电,当C1上充电电压大于U1时,既U2>U1,A1输出又变为高电平,从而结束了一次单稳触发.显然,提高U1或增大R2、C1的数值,都会使单稳延时时间增长,反之则缩短.如果将二极管D1去掉,则此电路具有加电延时功能.刚加电时,U1>U2,运放A1输出低电平,随着电容C1不断充电,U2不断升高,当U2>U1时,A1输出才变为高电平.参考图2.。

专题研讨二LM324集成芯片内部电路分析与典型应用摘要：LM324集成芯片内部构造由四运放构成，其优点相较于标准运算放大器而言，电源电压工作范围更宽，静态功耗更小，因此在生活中有着极为广泛的应用。

LM324的四组运算放大器完全相同，除了共用工作电源外，四组器件完全独立。

以其中一组运算放大器为例分析，其内部电路共由两级电路构成，其耦合方式为电容耦合，这使得两级电路的直流工作状态相互独立，互不影响。

LM324的典型应用有滤波器的制作。

带通滤波器可由一高通滤波器与一低通滤波器级联而成，为了使电压放大倍数达到设计要求，可以改变接入电路电阻阻值来实现。

关键词：LM324集成芯片;工作原理;滤波器Inner Circuit Analysis of LM324 and Its TypicalApplicationZhang Xiao zhouAbstract: LM324 is constructed by four operational amplifier. Compared to normal operational amplifier, LM324 has more advantages, such as, wider working range of voltage, less static power loss, which makes it was wildly used in our daily life. Four of the operational amplifiers are ipentity, and expect of the common electrical source, all of the operational amplifiers are independent. Take one of the operational amplifiers as example, the inner circuit of it was constructed by two parts, and they are linked by one capacitance so in the static state, this twoparts are not influenced by each other.Band pass filter is one of typical applications of LM324. Band pass filter makes by highpass and low pass filter. To meet the design criteria, operators can change the resistivity of the resistors in the circuit.Key words: LM324; operating principle; filter1、工作原理LM324系列集成芯片为四个完全相同的运算放大器封装在一起的集成电路，该集成电路外部具有十四个管脚，分别包含八个输入端口、四个输出端口以及两个电压端口。

LM324 的应用电路及原理
LM324 的应用电路及原理
LM324 作反相交流放大器
电路见附图。

此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电, 由R1、R2 组成1/2V+偏置,C1 是消振电容。

放大器电压放大倍数Av 仅由外接电阻Ri、Rf 决定：Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值, Av=-10。

此电路输入电阻为Ri。

一般情况下先取Ri 与信号源内阻相等,然后根据要求的放大倍数在选定Rf。

Co 和Ci 为耦合电容。

LM324 作同相交流放大器
同相交流放大器的特点是输入阻抗高。

其中的R1、R2 组成1/2V+分压电路,通过R3 对运放进行偏置。

电路的电压放大倍数Av 也仅由外接电阻
决定：Av=1+Rf/R4,电路输入电阻为R3。

R4 的阻值范围为几千欧姆到几十千欧姆。

见下图。
