见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。
R4的阻值范围为几千欧姆到几十千欧姆。
∙交流信号三分配放大器此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。
而对信号源的影响极小。
因运放Ai输入电阻高，运放A1-A4均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。
R1、R2组成1/2V+偏置，静态时A1输出端电压为1/2V+，故运放A2-A4输出端亦为1/2V+，通过输入输出电容的隔直作用，取出交流信号，形∙有源带通滤波器许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。
这种有源带通滤波器的中心频率，在中心频率fo处的电压增益Ao=B3/2B1，品质因数，3dB带宽B=1/（п*R3*C）也可根据设计确定的Q、fo、Ao值，去求出带通滤波器的各元件参数值。
R1=Q/（2пfoAoC），R2=Q/（（2Q2-Ao）*2пfoC），R3=2Q/（2пfoC）。
上式中，当fo=1KHz时，C取0.01Uf。
此电路亦可用于一般的选频放大。
此电路亦可使用单电源，只需将运放正输入端偏置在1/2V+并将电阻R2下端接到运放正输入端既可。
∙比较器当去掉运放的反馈电阻时,或者说反馈电阻趋于无穷大时(即开环状态),理论上认为运放的开环放大倍数也为无穷大(实际上是很大,如LM324运放开环放大倍数为100dB，既10万倍)。
此时运放便形成一个电压比较器，其输出如不是高电平（V+），就是低电平（V-或接地）。
当正输入端电压高于负输入端电压时，运放输出低电平。
附图中使用两个运放组成一个电压上下限比较器，电阻R1、R1ˊ组成分压电路，为运放A1设定比较电平U1；电阻R2、R2ˊ组成分压电路，为运放A2设定比较电平U2。
lm324产生方波经典电路
LM324是一款四路运算放大器，它可以用于产生方波的电路设计。
以下是一个使用LM324产生方波的经典电路：
1. 使用其中一路运算放大器（比如使用LM324的第一路运算放大器）进行比较：
- 将一个三角波或正弦波输入到运算放大器的正输入端（将波形信号接入运放的非反相输入端）。
- 将一个可变电阻接入运算放大器的负输入端（将负输入端接上一个可变电位器）。
- 使用负反馈连接，将该运算放大器的输出接入至其负输入端。
2. 使用确定的电阻值和电位器调整电压，这样可以根据电压是否超过比较器的参考电压来产生方波。
- 当正输入端电压超过负输入端电压，运放输出为高电平。
- 当正输入端电压低于负输入端电压，运放输出为低电平。
- 由于负输入端电压可通过改变电位器的值来控制，因此可以调整输出方波的频率和占空比。
这是一个简单的基于LM324的方波产生电路示例。
根据具体的需求和电路设计要求，可能需要进行一些调整和优化。

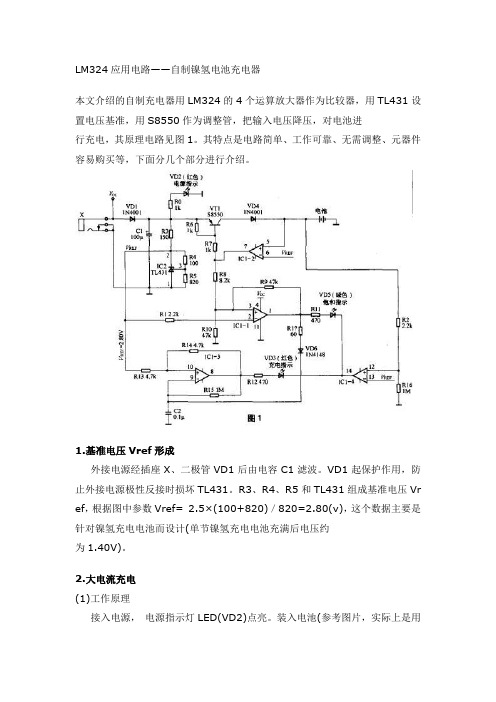

LM324应用电路——自制镍氢电池充电器本文介绍的自制充电器用LM324的4个运算放大器作为比较器，用TL431设置电压基准，用S8550作为调整管，把输入电压降压，对电池进行充电，其原理电路见图1。
其特点是电路简单、工作可靠、无需调整、元器件容易购买等，下面分几个部分进行介绍。
1.基准电压Vref形成外接电源经插座X、二极管VD1后由电容C1滤波。
VD1起保护作用，防止外接电源极性反接时损坏TL431。
R3、R4、R5和TL431组成基准电压Vr ef，根据图中参数Vref= 2.5×(100+820)／820=2.80(v)，这个数据主要是针对镍氢充电电池而设计(单节镍氢充电电池充满后电压约为1.40V)。
2.大电流充电(1)工作原理接入电源，电源指示灯LED(VD2)点亮。
装入电池(参考图片，实际上是用导线引出到电池盒，电池装在电池盒中)，当电池电压低于Vref时，IC1-1输出低电平，VT1导通，输出大电流给电池充电。
此时，VT1处于放大状态-这是因为电池电压和-VD4压降的和约为3.2V(假设开始充电时电池电压约为2.5V)，而经VD1后的电压大约5.OV，所以，VT1的发射极－集电极压差远大于0.2V，当充电电流为300mA时，VT1发热比较严重，所以最好用PT=625mW的S8550，或者适当增大基极电阻以减小充电电流(注：由于LM324低电平驱动能力较小，实测IC1-2，IC1-4输出低电平并不是0V，而是约为0.8V)。
(2)充电的指示首先看IC1-3的工作情况：其同相端1O脚通过R13接Vref,R14接成正反馈，反相端9脚外接电容，并有一负反馈通路，所以，它实际上构成了滞回比较器。
刚开始时C2上端没有电压，则IC1-3输出高电平。
这个高电平有两个放电通路，一个通路是通过R14反馈到10脚，另一通路是经电阻R15对电容C2充电，当充电的电压高于10脚电压V+ 时，比较器翻转输出低电平；与此同时，由于R14的反馈作用，10脚电压立即下跳到V-，这时，电容C2通过电阻R15放电，当放电的电压小于10脚电压V-时，比较器再次翻转输出高电平，由于R14的反馈作用，10脚电压立即上跳到V+，此后电路一直重复上述过程，因此，IC1-3的输出为频率固定的方波信号。
LM324集成芯片内部电路分析与典型应用LM324是一款广泛应用于电子电路中的四运算放大器集成芯片。
它具有四个独立运算放大器，以及相应的补偿电路，用于提供放大器的稳定性和性能。
该芯片采用双电源供电，工作电压范围为+5V至+32V。
LM324还具有很高的共模抑制比和宽带，适用于各种电路应用。
LM324集成芯片的内部电路主要包括四个运算放大器、输入级、输出级和补偿电路。
四个运算放大器可以独立工作，每个放大器都具有一个反馈回路，通过控制输入电压和反馈元件，可以实现不同的功能和放大倍数。
输入级负责将输入信号进行放大和标幺化，以适应后续电路的工作要求。
输出级负责将放大器的输出信号进行电流放大和电压输出，以适应外部电路的连接。
1.信号传感器放大器：LM324可以作为传感器信号的放大器，用于放大和处理小信号。
例如，用于温度传感器、压力传感器、光电传感器等。
2.滤波器：通过适当选择反馈元件和频率调节元件，可以将LM324设计为不同类型的滤波器，如低通滤波器、高通滤波器、带通滤波器等。
3.比较器：LM324可以作为比较器使用，用于比较输入信号与参考信号的大小。
通过调整参考电压，可以实现不同的比较阈值和触发条件。
4.方波发生器：LM324结合一些外部元件，可以构成方波发生器电路。
方波发生器常用于时钟信号发生、脉冲计数器等应用。
5.电压跟随器：通过将运算放大器的非反相输入端与输出端连接，可以实现电压跟随器功能。
电压跟随器通常用于隔离电路和电源稳压器中。
6.麦克风前置放大器：LM324可以用于麦克风前置放大器电路，用于提供麦克风信号的放大和预处理。
除了上述应用，LM324还可以用于电池充电管理、计算器、功率放大器、电压比较等各种电子电路中。
在应用过程中，设计者可以根据具体的要求，选择适当的反馈元件、外部元件和电源电压，以实现所需的功能和性能。
总之，LM324集成芯片具有四个独立运算放大器和相应的补偿电路，广泛应用于各种电子电路中。
LM324四运放的应用LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“V o”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端V o的信号与该输入端的相位相同。
LM324的引脚排列见图2。
图 1 图2由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。
下面介绍其应用实例。
●反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。
放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值，Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。
Co和Ci为耦合电容。
●同相交流放大器见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。
R4的阻值范围为几千欧姆到几十千欧姆。
●交流信号三分配放大器此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。
而对信号源的影响极小。
因运放Ai输入电阻高，运放A1-A4均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。
LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。
可工作在单电源下，电压范围是3.0V-32V或+16V.LM324的特点：1.短跑保护输出2.真差动输入级3.可单电源工作：3V-32V4.低偏置电流：最大100nA（LM324A）5.每封装含四个运算放大器。
6.具有内部补偿的功能。
7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能LM324引脚图（管脚图）LM324应用电路图：1.LM324电压参考电路图2.LM324多路反馈带通滤波器电路图3.LM324高阻抗差动放大器电路图4.LM324函数发生器电路图5.LM324双四级滤波器6.LM324维思电桥振荡器电路图7.LM324滞后比较器电路图恒流源运算放大器LM324的D单元构成恒流源，使用中为保证恒流源的线性度，应充分保证电阻R16与R17阻值不小于R14与R15的10倍，且R14与R15、R16与R17两两之间阻值误差要尽可能地小，只有这样才能保证锯齿波的线性度，调试时有时测得的锯齿波为下凹的，这是由于R14与R15或R16与R17两个电阻之间阻值有较大的差值造成的。
本文就高性能集成四运放LM324的参数，进行实用电路设计，论述电路原理。
LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。
它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。
两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。
lm324应用电路大全（温度控制器振荡器带通滤波器断电保护）描述lm324应用电路（一）温度控制器采用LM324四运算放大器集成电路，温度控制范围为5～95℃，可广泛应用于工农业生产方面的温度自动控制。
该温度控制器电路由电源电路、温度检测电路、基准电压电路、温度指示电路、电压比较放大电路和控制执行电路组成，如图6-6所示。
图6-6采用LM324运算放大器的温度控制器电路电路中，电源电路由电源开关S、电源变压器T、整流桥堆UR、滤波电容C1、C2、三端稳压集成电路IC2、限流电阻R10和电源指示发光二极管VL1组成；温度检测电路由晶体管式温度传感器V1、电阻R1、电容C3和运算放大器集成电路IC1（N1～N4）内部的N1组成；基准电压电路由电阻R4、R5、R8、电位器RP1～RP3、稳压二极管VS和IC1内部的N4组成；温度指示电路由电阻R2、R3、IC1内部的N2和电压表PV组成；电压比较放大电路由IC1内部的N3和电阻R6、R7组成；控制执行电路由电阻R9、晶体管V2、继电器K、二极管VD 和工作指示发光二极管VL2组成。
交流220V电压经T降压、UR整流、C1滤波及IC2稳压后，为IC1、基准电压电路和控制执行电路提供+9V工作电压，同时将VL1点亮；+9V电压经R5限流、VS稳压后产生+6V左右的基准电压，一路经R4、RP1分压后为N2的正相输入端提供基准电压；另一路先经N4缓冲放大，然后经RP2、RP3分压后，再经R8加至N4的正相输入端，作为N3的基准电压；V1发射结的电压降（Vbe）随着环境温度的变化而变化。
温度上升时，V1的导通内阻变小，发射结的电压降也减小，使N1的输出电压降低，N2的输出电压升高，N4的输出电压则下降；PV用来指示V1检测的温度值（灵敏度为10mV/℃），若PV指示电压值为250mV，则表明温度为25℃；RP3用来设定控制温度值；RP2用来设定RP3的最大输出电压（调节RP2的阻值，使RP3的最大输出电压为1V）；RP1用来设定N2正相输入端的基准电压（调节RP1的阻值，使N2的正相输入端电压为530mV）。
LM324应用作比较器电路图电子市场信息来源: 维库开发网发布时间:2008年10月13日当去掉运放的反馈电阻时,或者说反馈电阻趋于无穷大时(即开环状态),理论上认为运放的开环放大倍数也为无穷大(实际上是很大,如LM324运放开环放大倍数为100dB，既10万倍)。
此时运放便形成一个电压比较器，其输出如不是高电平（V+），就是低电平（V-或接地）。
当正输入端电压高于负输入端电压时，运放输出低电平。
图1 LM324应用作比较器电路图如图所示为使用电压比较器LM324组成的测试电路。
其特点是便于检测阈值电平的调整，可测试DTL、TTL、CMOS等多种逻辑电平。
由电压比较器的原理可知：当同相输入端(正端)电压高于反相输入端(负端)电压时，比较器输出高电平；反之，则输出低电平。
RP为比较电压调整电位器，当UIN高于设置电压时，7脚输出高电平，显示1，同时小数点dp发光；UIN低于设置电压时，1脚输出高电平显示0，但小数点不亮；当检测到高、低变化的时钟脉冲时，若频率很低，可见0、1交替显示。
频率较高时，0、1变化非常快，所以只见显示为0，同时小数点dp 发光，这种“带点的零”即可表示检测的是时钟脉冲。
电压比较器,电压比较器是什么意思电压比较器可以看作是放大倍数接近“无穷大”的运算放大器。
电压比较器的功能：比较两个电压的大小(用输出电压的高或低电平，表示两个输入电压的大小关系)：当”＋”输入端电压高于”－”输入端时，电压比较器输出为高电平；当”＋”输入端电压低于”－”输入端时，电压比较器输出为低电平；电压比较器的作用：它可用作模拟电路和数字电路的接口，还可以用作波形产生和变换电路等。
利用简单电压比较器可将正弦波变为同频率的方波或矩形波。
简单的电压比较器结构简单，灵敏度高，但是抗干扰能力差，因此我们就要对它进行改进。
改进后的电压比较器有：滞回比较器和窗口比较器。
运放，是通过反馈回路和输入回路的确定“运算参数”，比如放大倍数，反馈量可以是输出的电流或电压的部分或全部。
