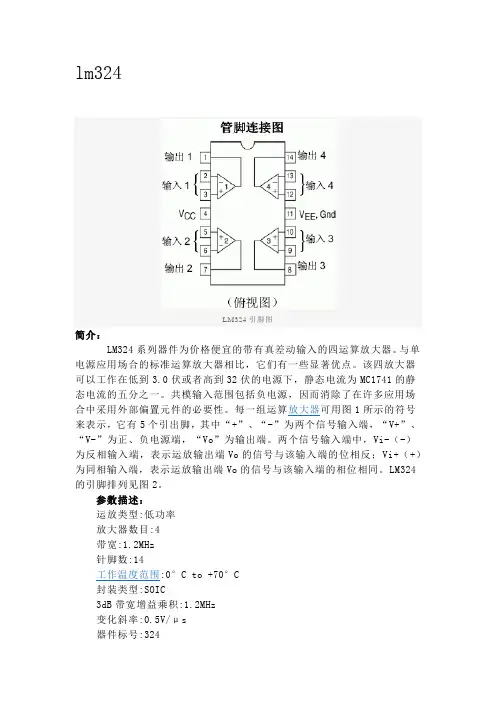

lm324LM324引脚图简介：LM324系列器件为价格便宜的带有真差动输入的四运算放大器。
与单电源应用场合的标准运算放大器相比，它们有一些显著优点。
该四放大器可以工作在低到3.0伏或者高到32伏的电源下，静态电流为MC1741的静态电流的五分之一。
共模输入范围包括负电源，因而消除了在许多应用场合中采用外部偏置元件的必要性。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的位相反；V i+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2。
参数描述：运放类型:低功率放大器数目:4带宽:1.2MHz针脚数:14工作温度范围:0°C to +70°C封装类型:SOIC3dB带宽增益乘积:1.2MHz变化斜率:0.5V/μs器件标号:324器件标记:LM324AD增益带宽:1.2MHz工作温度最低:0°C工作温度最高:70°C放大器类型:低功耗温度范围:商用电源电压最大:32V电源电压最小:3V芯片标号:324表面安装器件:表面安装输入偏移电压最大:7mV运放特点:高增益频率补偿运算逻辑功能号:324额定电源电压, +:15VLM324的特点：1.短路保护输出2.真差动输入级3.可单电源工作：3V-32V4.低偏置电流：最大100nA5.每封装含四个运算放大器。
6.具有内部补偿的功能。
7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能这个是最常用的运算放大器1，2，3脚是一组5，6,7脚是一组，8，9，10脚是一组，12，13,14脚是一组，剩下的两个脚是电源，1，7,8,14是各组放大器的输出脚，其它的就是输入脚。
至于使用地方，那就是你需要比较器和运算放大器的所有地方你都可以用，只是当你所需要用到运算放大器的地方对运算放大器的性能要求很高的时候那你就的看看LM324是不是满足性能要求了！LM324引脚图（管脚图）如右所示：。
LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。
可工作在单电源下，电压范围是3.0V-32V或+16V.LM324的特点：1.短跑保护输出2.真差动输入级3.可单电源工作：3V-32V4.低偏置电流：最大100nA（LM324A）5.每封装含四个运算放大器。
6.具有内部补偿的功能。
7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能LM324引脚图（管脚图）LM324应用电路图：1.LM324电压参考电路图2.LM324多路反馈带通滤波器电路图3.LM324高阻抗差动放大器电路图4.LM324函数发生器电路图5.LM324双四级滤波器6.LM324维思电桥振荡器电路图7.LM324滞后比较器电路图恒流源运算放大器LM324的D单元构成恒流源，使用中为保证恒流源的线性度，应充分保证电阻R16与R17阻值不小于R14与R15的10倍，且R14与R15、R16与R17两两之间阻值误差要尽可能地小，只有这样才能保证锯齿波的线性度，调试时有时测得的锯齿波为下凹的，这是由于R14与R15或R16与R17两个电阻之间阻值有较大的差值造成的。
本文就高性能集成四运放LM324的参数，进行实用电路设计，论述电路原理。
LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。
它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。
两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

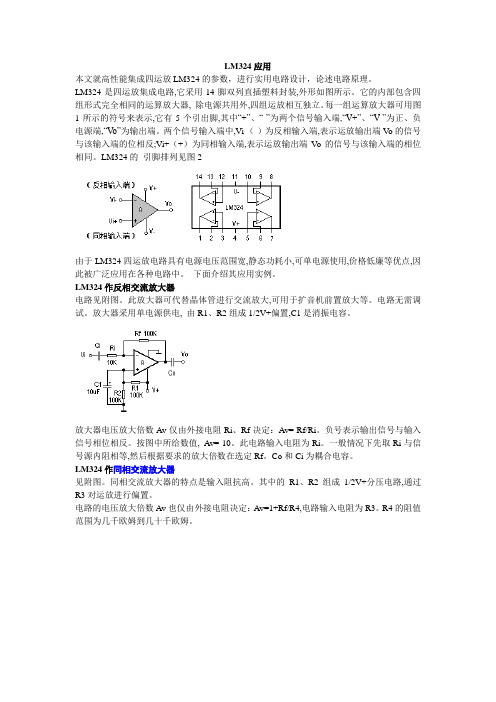

LM324应用本文就高性能集成四运放LM324的参数，进行实用电路设计，论述电路原理。
LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。
它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。
两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。
下面介绍其应用实例。
LM324作反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电, 由R1、R2组成1/2V+偏置,C1是消振电容。
放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值, Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri与信号源内阻相等,然后根据要求的放大倍数在选定Rf。
Co和Ci为耦合电容。
LM324作同相交流放大器见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4,电路输入电阻为R3。
R4的阻值范围为几千欧姆到几十千欧姆。
LM324作交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。
而对信号源的影响极小。
因运放Ai输入电阻高,运放A1-A4均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0的情况,故各放大器电压放大倍数均为1,与分立元件组成的射极跟随器作用相同。

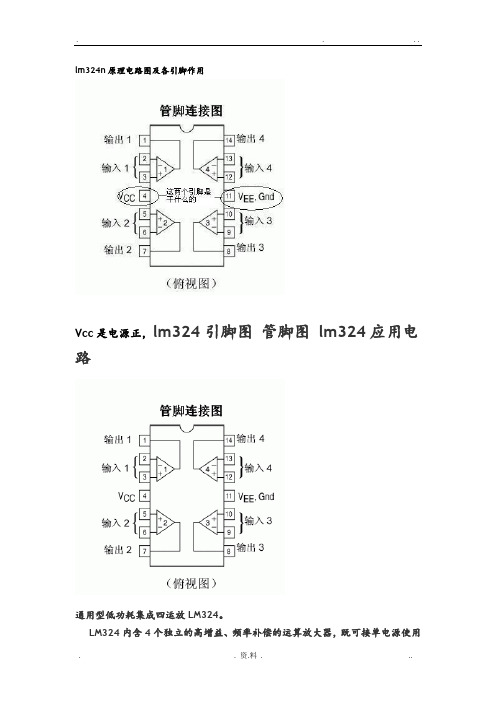

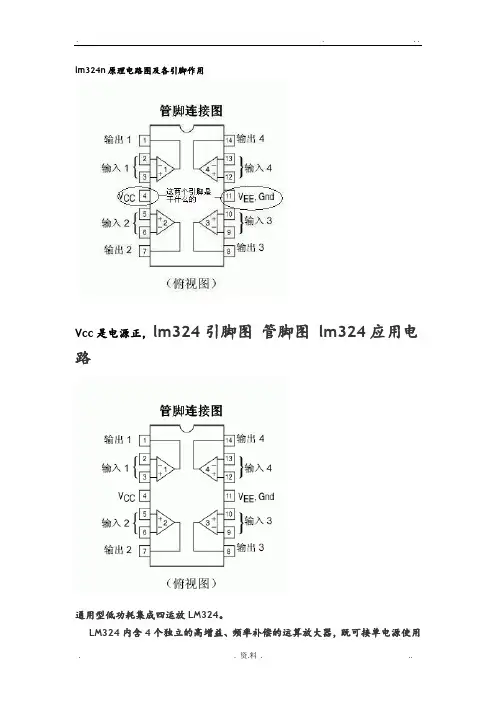

lm324n原理电路图及各引脚作用
Vcc是电源正，lm324引脚图管脚图lm324应用电路
通用型低功耗集成四运放LM324。
LM324内含4个独立的高增益、频率补偿的运算放大器，既可接单电源使用
(3～30 V)，也可接双电源使用(±1.5～±15 V)，驱动功耗低，可与TTL逻辑电路相容。
1.LM324应用电路图
LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。
可工作在单电源下，电压范围是3.0V-32V或+16V.
LM324的特点：
1.短跑保护输出
2.真差动输入级
3.可单电源工作：3V-32V
4.低偏置电流：最大100nA（LM324A）
5.每封装含四个运算放大器。
6.具有内部补偿的功能。
7.共模范围扩展到负电源
8.行业标准的引脚排列
9.输入端具有静电保护功能
2.LM324多路反馈带通滤波器电路图
3.LM324高阻抗差动放大器电路图
4.LM324函数发生器电路图
5.LM324双四级滤波器
6.LM324维思电桥振荡器电路图
7.LM324滞后比较器电路图
VEE是电源的地。

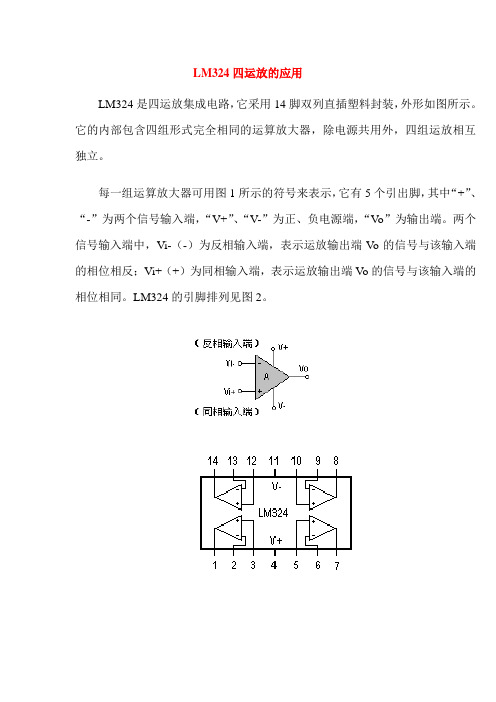

LM324四运放的应用LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“V o”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端V o的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端V o的信号与该输入端的相位相同。
LM324的引脚排列见图2。
图1 图2 由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。
下面介绍其应用实例。
●反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。
放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值，Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。
Co和Ci为耦合电容。
●同相交流放大器见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。
R4的阻值范围为几千欧姆到几十千欧姆。
交流信号三分配放大器此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。
而对信号源的影响极小。
因运放Ai输入电阻高，运放A1-A4均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。
LM324应用原理时间：2009-01-02 14:40:00 来源：资料室作者：电磁阀龙LM124/LM224/LM324四运算放大器芯片的中文应用资料LM124/LM224/LM324是四运放集成电路，它采用14管脚双列直插塑料（陶瓷）封装，外形如图所示。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
LM124/LM224/LM324的引脚排列见图2。
图一图二 lm324功能引脚图图3 LM324/LM124/LM224集成电路内部电路图 1/4主要参数：极限参数：LM124为陶瓷封装由于LM124/LM224/LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。
下面介绍其应用实例。
应用电路反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。
Rf如改为可变电阻,可任意调整电压放大的倍数。
图4放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值，Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。
Co和Ci为耦合电容。
同相交流放大器见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。
图5电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。

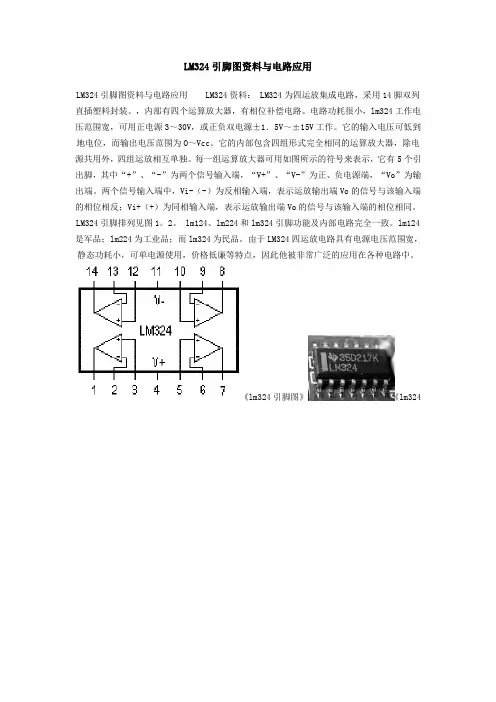

LM324引脚图资料与电路应用LM324为四运放集成电路，采用14脚双列直插塑料封装。
，部有四个运算放大器，有相位补偿电路。
电路功耗很小，lm324工作电压围宽，可用正电源3～30V，或正负双电源±1．5V～±15V工作。
它的输入电压可低到地电位，而输出电压围为O～Vcc。
它的部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互单独。
每一组运算放大器可用如图所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
LM324引脚排列见图1。
2。
lm124、lm224和lm324引脚功能及部电路完全一致。
lm124是军品；lm224为工业品；而lm324为民品。
由于LM324四运放电路具有电源电压围宽，静态功耗小，可单电源使用，价格低廉等特点，因此他被非常广泛的应用在各种电路中。
《lm324引脚图》《lm324管脚图》《lm324原理图》《lm324工作电压》《lm324无线.LM324应用电路图LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。
可工作在单电源下，电压围是3.0V-32V或+16V.LM324的特点：1.短跑保护输出2.真差动输入级3.可单电源工作：3V-32V4.低偏置电流：最大100nA（LM324A）5.每封装含四个运算放大器。
6.具有部补偿的功能。
7.共模围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能 2.LM324多路反馈带通滤波器电路图3.LM324高阻抗差动放大器电路图4.LM324函数发生器电路图5.LM324双四级滤波器。

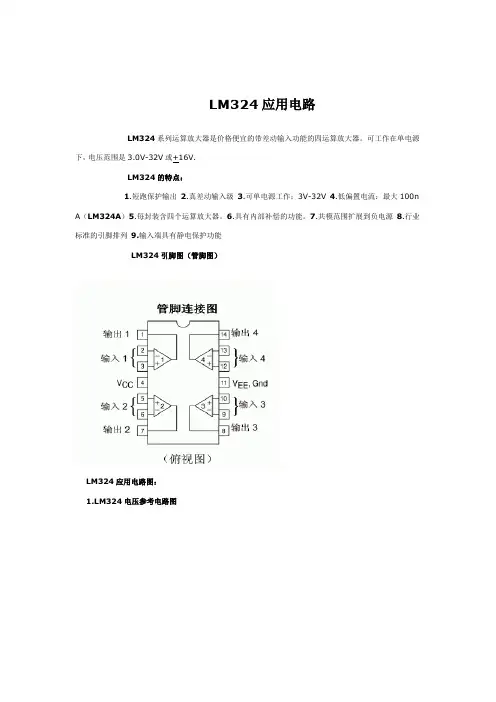

LM324应用电路
LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。
可工作在单电源下，电压范围是3.0V-32V或+16V.
LM324的特点：
1.短跑保护输出
2.真差动输入级
3.可单电源工作：3V-32V
4.低偏置电流：最大100n A（LM324A）
5.每封装含四个运算放大器。
6.具有内部补偿的功能。
7.共模范围扩展到负电源
8.行业标准的引脚排列
9.输入端具有静电保护功能
LM324引脚图（管脚图）
LM324应用电路图：
1.LM324电压参考电路图
2.LM324多路反馈带通滤波器电路图
3.LM324高阻抗差动放大器电路图
4.LM324函数发生器电路图
5.LM324双四级滤波器
6.LM324维思电桥振荡器电路图
7.LM324滞后比较器电路图。
LM324系列运算放大器就是价格便宜得带差动输入功能得四运算放大器。
可工作在单电源下,电压范围就是3、0V-32V或+16V、LM324得特点:1、短跑保护输出2、真差动输入级3、可单电源工作:3V-32V4、低偏置电流:最大100nA(LM324A)5、每封装含四个运算放大器。
6、具有内部补偿得功能。
7、共模范围扩展到负电源8、行业标准得引脚排列9、输入端具有静电保护功能LM324引脚图(管脚图)LM324应用电路图:1、LM324电压参考电路图2、LM324多路反馈带通滤波器电路图3、LM324高阻抗差动放大器电路图4、LM324函数发生器电路图5、LM324双四级滤波器6、LM324维思电桥振荡器电路图7、LM324滞后比较器电路图恒流源运算放大器LM324得D单元构成恒流源,使用中为保证恒流源得线性度,应充分保证电阻R16与R17阻值不小于R14与R15得10倍,且R14与R15、R16与R17两两之间阻值误差要尽可能地小,只有这样才能保证锯齿波得线性度,调试时有时测得得锯齿波为下凹得,这就是由于R14与R15或R16与R17两个电阻之间阻值有较大得差值造成得。
本文就高性能集成四运放LM324得参数,进行实用电路设计,论述电路原理。
LM324就是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。
它得内部包含四组形式完全相同得运算放大器, 除电源共用外,四组运放相互独立。
每一组运算放大器可用图1所示得符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。
两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo得信号与该输入端得位相反;Vi+(+)为同相输入端,表示运放输出端Vo得信号与该输入端得相位相同。
LM324得引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。
LM324lm124、lm224和lm324引脚功能及内部电路完全一致。
324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。
可工作在单电源下，电压范围是3.0V-32V或+16V.LM324的特点：1.短跑保护输出2.真差动输入级3.可单电源工作：3V-32V4.低偏置电流：最大100nA（LM324A）5.每封装含四个运算放大器。
6.具有内部补偿的功能。
7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能LM324引脚图（管脚图）LM324应用电路图：1.LM324电压参考电路图2.LM324多路反馈带通滤波器电路图3.LM324高阻抗差动放大器电路图4.LM324函数发生器电路图5.LM324双四级滤波器6.LM324维思电桥振荡器电路图7.LM324滞后比较器电路图LM324引脚图资料与电路应用LM324引脚图资料与电路应用 LM324资料： LM324为四运放集成电路，采用14脚双列直插塑料封装。
，内部有四个运算放大器，有相位补偿电路。
电路功耗很小，lm324工作电压范围宽，可用正电源3～30V，或正负双电源±1．5V～±15V工作。
它的输入电压可低到地电位，而输出电压范围为O～Vcc。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互单独。
每一组运算放大器可用如图所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
LM324引脚排列见图1。
2。
lm124、lm224和lm324引脚功能及内部电路完全一致。
lm124是军品；lm224为工业品；而lm324为民品。
由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等特点，因此他被非常广泛的应用在各种电路中。
LM324引脚图管脚图 LM324应用电路
通用型低功耗集成四运放LM324。
LM324内含4个独立的高增益、频率补偿的运算放大器，既可接单电源使用(3～30 V)，也可接双电源使用(±1.5～±15 V)，
驱动功耗低，可与TTL逻辑电路相容。
1.LM324应用电路图
LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。
可工作在单电源下，电压范围是3.0V-32V或+16V.
LM324的特点：
1.短跑保护输出
2.真差动输入级
3.可单电源工作：3V-32V
4.低偏置电流：最大100nA（LM324A）
5.每封装含四个运算放大器。
6.具有内部补偿的功能。
7.共模范围扩展到负电源
8.行业标准的引脚排列
9.输入端具有静电保护功能
2.LM324多路反馈带通滤波器电路图
3.LM324高阻抗差动放大器电路图
4.LM324函数发生器电路图
5.LM324双四级滤波器
6.LM324维思电桥振荡器电路图
7.LM324滞后比较器电路图。
