单片机芯片8279用法讲解

单片机芯片8279用法讲解

0:写入后地址不变 1:每次写入地址自动加
键盘显示接口芯片8279
⑥ 禁写显示RAM/消隐命令
1 0 1 IWA IWB BLA BLB
特征 无 A组 B组 A组 B组
位
效 禁写 禁写 消隐 消隐
IWA：禁止A组显示 RAM写。D3=1,A组禁写；D3=0,允许A组写。
OUTA3~OUTA0与OUTB3~OUTB0单独使用时，若只想改变B组的输出 值而A组的输出不受影响，就可以让D3=1即禁止向A组显示RAM写数据，这 样在向显示RAM的一个单元写入8位字节数据时就只写入字节的低4位而字节 的高4位不写入RAM单元。
3.8279的工作方式
8279有三种工作方式——键盘输入(键扫描)、传感器扫描、选通输入 键盘输入方式:有键按下时，回复缓冲器缓冲并锁存行列式键盘的列输入线。在
逐行列扫描时，回复线用来搜寻每一行列中闭合的键，当某一键闭合时，去抖 电路被置位，延时等待10ms后，再检查该键是否仍处在闭合状态，如不是闭合， 则当做干扰信号不予理睬；如是闭合，则将该键的列扫描码、行回复码、引脚 CNTL和引脚SHIFT的状态（两个独立附加的开关）一起形成键盘数据被送入 8279内部的FIFO（先进先出）存储器。键盘数据格式如下：
FIFO RAM的状态寄存器: (a)键盘输入方式或选通输入方式,寄存FIFO RAM的工作状态,FIFO
RAM不空时，会使IRQ变高; (b) 传感器方式,若检测出传感器的状态发生了变化,会使IRQ变高
⑥ 显示RAM及显示地址寄存器
显示RAM:16×8位,存储字符的字形码,显示时,从OUTA3～0和OUTB3～0输出
8个数码管从左至右依次 0 1 2 3 4 5 6 7
显示RAM地址单元

8279实现的两位数加减乘除计算器实验报告

8279实现的两位数加减乘除计算器实验报告

中国矿业大学计算机科学与技术学院硬件课程设计报告专业：计算机科学与技术班级：设计题目：简单计算器成员：指导教师：职称：2012年10月12日简单计算器目录1.设计任务与要求………………………….2. 8279可编程设置型键盘/显器介绍………1 8279特点………………………………………………………………..2 8279引脚说明……………………………………………………………3 8279结构…………………………………………………………………..4 8279的控制字………………………………………………………………3.硬件连接及初级设计说明……………1 硬件连接……………………………………………………………………2 计算功能…………………………………………………………………..3 输入功能…………………………………………………………………4 三个模块…………………………………………………………………..5 LED发光显示…………………………………………………………….4.程序流程图…………………………………1 键盘读数流程图……………………………………………………………..2 程序处理流程图……………………………………………………………..3 显示程序流程图……………………………………………………………..4 计算过程流程图………………………………………………………………5 总程序流程图………………………………………………………………..5.程序设计…………………………………..1 代码…………………………………………………………………………6.收获与会…………………………………..7.参考文献……………………………………硬件课程设计总体报告选题：电子计算器1.设计任务与要求1.1设计概况1设计人员：2设计目标：通过汇编语言编程，再利用硬件课程实验箱实现计算器功能。

包括带符号的两位数的加减乘除运算。

3主要工具：硬件课程设计实验箱（8279），HK88TE软件等。

用计算器进行数的简单计算

用计算器进行数的简单计算

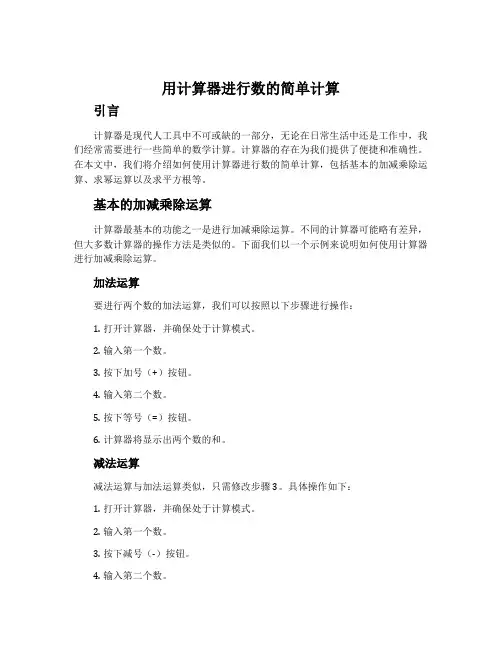

用计算器进行数的简单计算引言计算器是现代人工具中不可或缺的一部分，无论在日常生活中还是工作中，我们经常需要进行一些简单的数学计算。

计算器的存在为我们提供了便捷和准确性。

在本文中，我们将介绍如何使用计算器进行数的简单计算，包括基本的加减乘除运算、求幂运算以及求平方根等。

基本的加减乘除运算计算器最基本的功能之一是进行加减乘除运算。

不同的计算器可能略有差异，但大多数计算器的操作方法是类似的。

下面我们以一个示例来说明如何使用计算器进行加减乘除运算。

加法运算要进行两个数的加法运算，我们可以按照以下步骤进行操作：1.打开计算器，并确保处于计算模式。

2.输入第一个数。

3.按下加号（+）按钮。

4.输入第二个数。

5.按下等号（=）按钮。

6.计算器将显示出两个数的和。

减法运算减法运算与加法运算类似，只需修改步骤3。

具体操作如下：1.打开计算器，并确保处于计算模式。

2.输入第一个数。

3.按下减号（-）按钮。

4.输入第二个数。

5.按下等号（=）按钮。

6.计算器将显示出两个数的差。

乘法运算乘法运算也是十分常见的计算方式。

下面是具体的操作步骤：1.打开计算器，并确保处于计算模式。

2.输入第一个数。

3.按下乘号（×）按钮。

4.输入第二个数。

5.按下等号（=）按钮。

6.计算器将显示出两个数的积。

除法运算除法运算与上述运算方式有所不同。

以下是具体的操作步骤：1.打开计算器，并确保处于计算模式。

2.输入被除数。

3.按下除号（÷）按钮。

4.输入除数。

5.按下等号（=）按钮。

6.计算器将显示出两个数的商。

求幂运算计算器还可以进行幂运算，即求一个数的指定次数的幂。

下面是具体的操作步骤：1.打开计算器，并确保处于计算模式。

2.输入底数。

3.按下幂符号（^）按钮。

4.输入指数。

5.按下等号（=）按钮。

6.计算器将显示出底数的指定次方。

例如，如果我们想计算2的3次方，我们可以：1.打开计算器，并确保处于计算模式。

2.输入2。

单片机课程小项目

单片机课程小项目

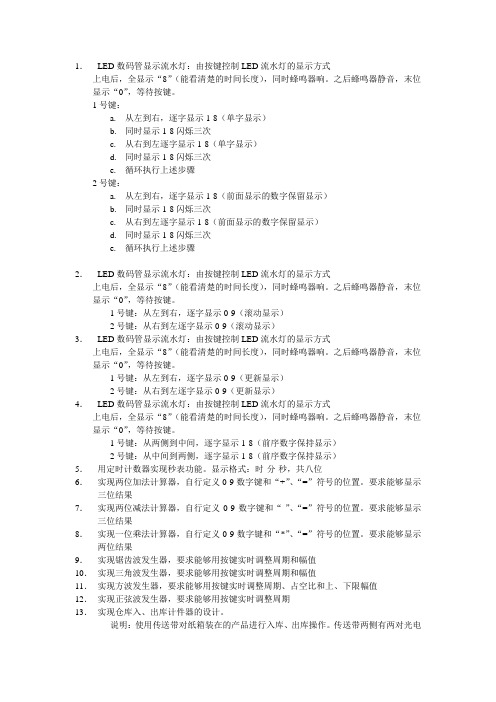

1．LED数码管显示流水灯：由按键控制LED流水灯的显示方式上电后，全显示“8”（能看清楚的时间长度），同时蜂鸣器响。

之后蜂鸣器静音，末位显示“0”，等待按键。

1号键：a.从左到右，逐字显示1-8（单字显示）b.同时显示1-8闪烁三次c.从右到左逐字显示1-8（单字显示）d.同时显示1-8闪烁三次e.循环执行上述步骤2号键：a.从左到右，逐字显示1-8（前面显示的数字保留显示）b.同时显示1-8闪烁三次c.从右到左逐字显示1-8（前面显示的数字保留显示）d.同时显示1-8闪烁三次e.循环执行上述步骤2．LED数码管显示流水灯：由按键控制LED流水灯的显示方式上电后，全显示“8”（能看清楚的时间长度），同时蜂鸣器响。

之后蜂鸣器静音，末位显示“0”，等待按键。

1号键：从左到右，逐字显示0-9（滚动显示）2号键：从右到左逐字显示0-9（滚动显示）3．LED数码管显示流水灯：由按键控制LED流水灯的显示方式上电后，全显示“8”（能看清楚的时间长度），同时蜂鸣器响。

之后蜂鸣器静音，末位显示“0”，等待按键。

1号键：从左到右，逐字显示0-9（更新显示）2号键：从右到左逐字显示0-9（更新显示）4．LED数码管显示流水灯：由按键控制LED流水灯的显示方式上电后，全显示“8”（能看清楚的时间长度），同时蜂鸣器响。

之后蜂鸣器静音，末位显示“0”，等待按键。

1号键：从两侧到中间，逐字显示1-8（前序数字保持显示）2号键：从中间到两侧，逐字显示1-8（前序数字保持显示）5．用定时计数器实现秒表功能。

显示格式：时-分-秒，共八位6．实现两位加法计算器，自行定义0-9数字键和“+”、“=”符号的位置。

要求能够显示三位结果7．实现两位减法计算器，自行定义0-9数字键和“-”、“=”符号的位置。

要求能够显示三位结果8．实现一位乘法计算器，自行定义0-9数字键和“*”、“=”符号的位置。

要求能够显示两位结果9．实现锯齿波发生器，要求能够用按键实时调整周期和幅值10．实现三角波发生器，要求能够用按键实时调整周期和幅值11．实现方波发生器，要求能够用按键实时调整周期、占空比和上、下限幅值12．实现正弦波发生器，要求能够用按键实时调整周期13．实现仓库入、出库计件器的设计。

计算器加减乘除二进制计算代码

计算器加减乘除二进制计算代码

计算器加减乘除二进制计算代码二进制计算器是一种可以对二进制数进行加、减、乘、除等基本运算的计算工具。

以下是一个简单的二进制计算器代码，可以实现对二进制数的加减乘除运算。

首先，我们需要定义一个函数，用于将十进制数转换为二进制数： ```pythondef dec_to_bin(dec_num):bin_str = bin(dec_num)[2:]return bin_str```然后，我们可以定义一个类，用于实现二进制计算器的功能：```pythonclass BinaryCalculator:def __init__(self, num1, num2):self.num1 = str(num1)self.num2 = str(num2)def add(self):num1 = int(self.num1, 2)num2 = int(self.num2, 2)result = num1 + num2return dec_to_bin(result)def subtract(self):num1 = int(self.num1, 2)num2 = int(self.num2, 2)result = num1 - num2return dec_to_bin(result)def multiply(self):num1 = int(self.num1, 2)num2 = int(self.num2, 2)result = num1 * num2return dec_to_bin(result)def divide(self):num1 = int(self.num1, 2)num2 = int(self.num2, 2)result = num1 // num2return dec_to_bin(result)```在这个类中，我们定义了四个方法，分别实现了加、减、乘、除四种运算。

这些方法的实现都是基于将二进制数转换为十进制数进行运算，最后再将结果转换回二进制数。

JS实现的加减乘除四则运算计算器示例

JS实现的加减乘除四则运算计算器示例

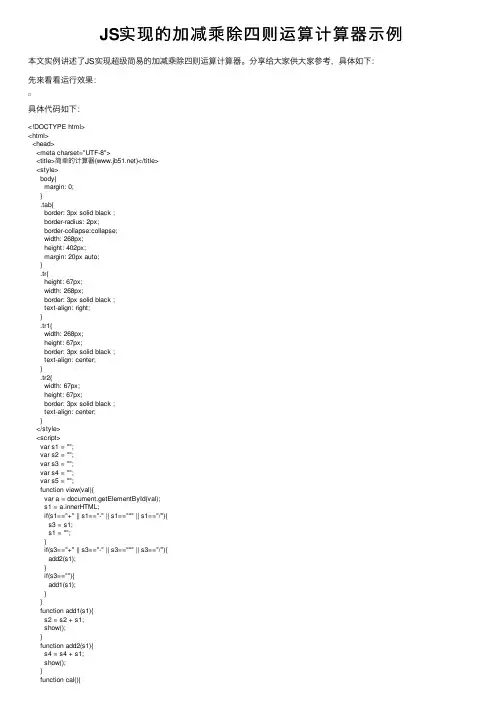

JS实现的加减乘除四则运算计算器⽰例本⽂实例讲述了JS实现超级简易的加减乘除四则运算计算器。

分享给⼤家供⼤家参考，具体如下：先来看看运⾏效果：具体代码如下：<!DOCTYPE html><html><head><meta charset="UTF-8"><title>简单的计算器()</title><style>body{margin: 0;}.tab{border: 3px solid black ;border-radius: 2px;border-collapse:collapse;width: 268px;height: 402px;margin: 20px auto;}.tr{height: 67px;width: 268px;border: 3px solid black ;text-align: right;}.tr1{width: 268px;height: 67px;border: 3px solid black ;text-align: center;}.tr2{width: 67px;height: 67px;border: 3px solid black ;text-align: center;}</style><script>var s1 = "";var s2 = "";var s3 = "";var s4 = "";var s5 = "";function view(val){var a = document.getElementById(val);s1 = a.innerHTML;if(s1=="+" || s1=="-" || s1=="*" || s1=="/"){s3 = s1;s1 = "";}if(s3=="+" || s3=="-" || s3=="*" || s3=="/"){add2(s1);}if(s3==""){add1(s1);}}function add1(s1){s2 = s2 + s1;show();}function add2(s1){s4 = s4 + s1;show();}function cal(){switch(s3){case "+":{s5 = (String)((parseFloat(s2)+parseFloat(s4)).toFixed(2));result.innerHTML = s5;break;}case "-":{s5 = (String)((parseFloat(s2)-parseFloat(s4)).toFixed(2));result.innerHTML = s5;break;}case "*":{s5 = (String)((parseFloat(s2)*parseFloat(s4)).toFixed(2));result.innerHTML = s5;break;}case "/":{s5 = (String)((parseFloat(s2)/parseFloat(s4)).toFixed(2));result.innerHTML = s5;break;}}}function show(){var result = document.getElementById("result");result.innerHTML = s2+s3+s4;}</script></head><body><table class="tab"><tr class = "tr2"><td colspan="4">简易计算器</td></tr><tr class="tr"><td id="result" colspan="4" ></td></tr><tr ><td id="+" class="tr1" onclick="view('+')">+</td><td id="-" class="tr1" onclick="view('-')">-</td><td id="*" class="tr1" onclick="view('*')">*</td><td id="/" class="tr1" onclick="view('/')">/</td></tr><tr ><td id="7" class="tr1" onclick="view('7')">7</td><td id="8" class="tr1" onclick="view('8')">8</td><td id="9" class="tr1" onclick="view('9')">9</td><td id="0" class="tr1" onclick="view('0')">0</td></tr><tr><td id="4" class="tr1" onclick="view('4')">4</td><td id="5" class="tr1" onclick="view('5')">5</td><td id="6" class="tr1" onclick="view('6')">6</td><td id="." class="tr1" onclick="view('.')">.</td></tr><tr><td id="1" class="tr1" onclick="view('1')">1</td><td id="2" class="tr1" onclick="view('2')">2</td><td id="3" class="tr1" onclick="view('3')">3</td><td id="=" class="tr1" onclick="cal()" >=</td></tr></table></body></html>对于这个程序来说，判断的顺序⾮常重要，不然就会把"+"号存在s2，s4中⽽不是s3中。

8279实现计算器

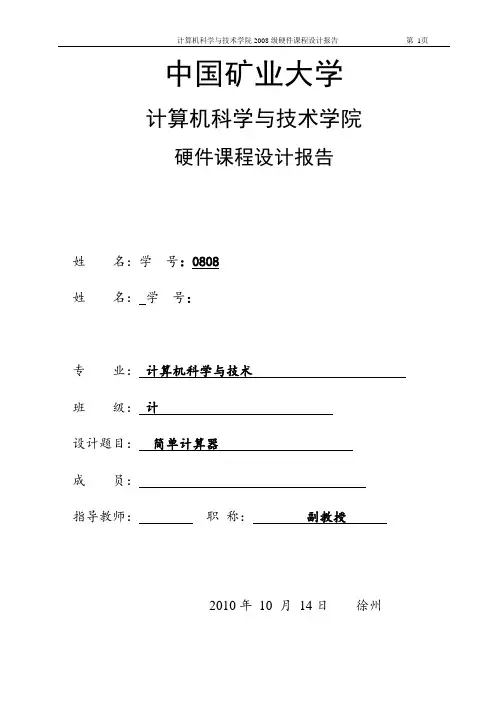

中国矿业大学计算机科学与技术学院硬件课程设计报告姓名：学号：0808姓名：学号：专业：计算机科学与技术班级：计设计题目：简单计算器成员：指导教师：职称：副教授2010年10 月14日徐州目录1设计任务与要求 (4)2详细设计8279可编程设置型键盘/显示器 (4)1. 8279特点 (4)2. 8279引脚说明 (5)3. 8279结构 (6)4. 8279的控制字 (7)3 程序设计 (10)3.1 代码 (10)4参考文献 (19)[1] 周荷琴吾秀清主编《微机原理与接口技术》合肥：中国科学技术出版社 2007 (19)摘要利用cpu8086、芯片8279控制键盘和LED数码显示器实现加法计算器的功能。
