磁共振检查技术-脉冲序列

磁共振序列名称
磁共振成像是一种非侵入性的影像技术，可以提供高分辨率和高对比度的图像。

在进行磁共振成像时，需要通过不同的磁共振序列来获取不同类型的图像。

磁共振序列是指在磁共振成像中使用的一种特定的脉冲序列，包括激发脉冲、相位编码、读出梯度以及回波信号等。

磁共振序列的选择可以根据病人的病情、所需的解剖学信息和研究目的等因素来确定。

在磁共振成像中，常见的磁共振序列包括：
1. T1加权序列：T1加权序列是一种以长TR（重复时间）和短TE（回波时间）为特征的序列。

在这种序列中，脂肪和水的信号强度相对较低，而肌肉和脑脊液的信号强度相对较高。

因此，T1加权序
列在检测解剖学结构和病变方面具有重要作用。

2. T2加权序列：T2加权序列是一种以长TR和长TE为特征的序列。

在这种序列中，水的信号强度相对较高，而脂肪的信号强度相对较低。

T2加权序列可以检测到水肿、炎症和肿瘤等病变。

3. 弥散加权序列：弥散加权序列是一种以梯度脉冲和长TE为特征的序列，可以检测水分子的弥散。

在这种序列中，弥散的水分子信号强度较高，而受限制的水分子信号强度较低。

弥散加权序列可以检测脑梗死、白质疾病和神经纤维损伤等。

4. 脂肪饱和序列：脂肪饱和序列可以抑制脂肪信号，使得其他
组织的信号更加明显。

这种序列对于检测肝脏、胸部和盆腔等部位的病变具有重要作用。

总之，选择合适的磁共振序列对于正确诊断疾病和评估治疗效果非常重要。

同时，随着磁共振成像技术的不断发展，还会出现更多的磁共振序列，帮助医生更好地了解病情和进行治疗。

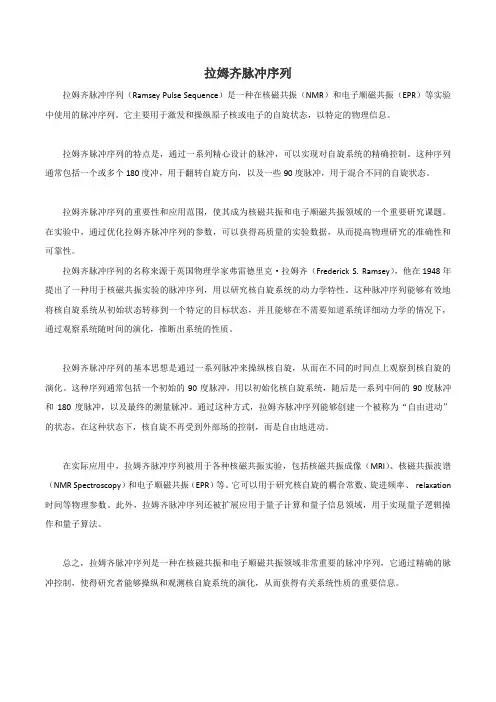

拉姆齐脉冲序列拉姆齐脉冲序列（Ramsey Pulse Sequence）是一种在核磁共振（NMR）和电子顺磁共振（EPR）等实验中使用的脉冲序列。

它主要用于激发和操纵原子核或电子的自旋状态，以特定的物理信息。

拉姆齐脉冲序列的特点是，通过一系列精心设计的脉冲，可以实现对自旋系统的精确控制。

这种序列通常包括一个或多个180度冲，用于翻转自旋方向，以及一些90度脉冲，用于混合不同的自旋状态。

拉姆齐脉冲序列的重要性和应用范围，使其成为核磁共振和电子顺磁共振领域的一个重要研究课题。

在实验中，通过优化拉姆齐脉冲序列的参数，可以获得高质量的实验数据，从而提高物理研究的准确性和可靠性。

拉姆齐脉冲序列的名称来源于英国物理学家弗雷德里克·拉姆齐（Frederick S. Ramsey），他在1948年提出了一种用于核磁共振实验的脉冲序列，用以研究核自旋系统的动力学特性。

这种脉冲序列能够有效地将核自旋系统从初始状态转移到一个特定的目标状态，并且能够在不需要知道系统详细动力学的情况下，通过观察系统随时间的演化，推断出系统的性质。

拉姆齐脉冲序列的基本思想是通过一系列脉冲来操纵核自旋，从而在不同的时间点上观察到核自旋的演化。

这种序列通常包括一个初始的90度脉冲，用以初始化核自旋系统，随后是一系列中间的90度脉冲和180度脉冲，以及最终的测量脉冲。

通过这种方式，拉姆齐脉冲序列能够创建一个被称为“自由进动”的状态，在这种状态下，核自旋不再受到外部场的控制，而是自由地进动。

在实际应用中，拉姆齐脉冲序列被用于各种核磁共振实验，包括核磁共振成像（MRI）、核磁共振波谱（NMR Spectroscopy）和电子顺磁共振（EPR）等。

它可以用于研究核自旋的耦合常数、旋进频率、relaxation 时间等物理参数。

此外，拉姆齐脉冲序列还被扩展应用于量子计算和量子信息领域，用于实现量子逻辑操作和量子算法。

总之，拉姆齐脉冲序列是一种在核磁共振和电子顺磁共振领域非常重要的脉冲序列，它通过精确的脉冲控制，使得研究者能够操纵和观测核自旋系统的演化，从而获得有关系统性质的重要信息。

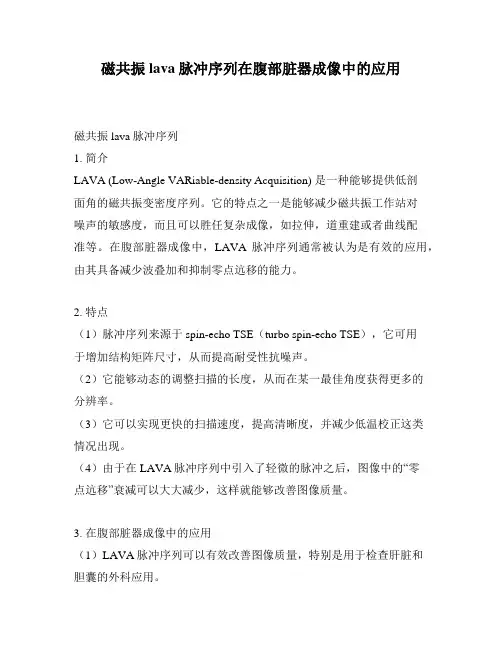

磁共振lava脉冲序列在腹部脏器成像中的应用磁共振lava脉冲序列1. 简介LAVA (Low-Angle VARiable-density Acquisition) 是一种能够提供低剖面角的磁共振变密度序列。

它的特点之一是能够减少磁共振工作站对噪声的敏感度，而且可以胜任复杂成像，如拉伸，道重建或者曲线配准等。

在腹部脏器成像中，LAVA脉冲序列通常被认为是有效的应用，由其具备减少波叠加和抑制零点迒移的能力。

2. 特点（1）脉冲序列来源于spin-echo TSE（turbo spin-echo TSE），它可用于增加结构矩阵尺寸，从而提高耐受性抗噪声。

（2）它能够动态的调整扫描的长度，从而在某一最佳角度获得更多的分辨率。

（3）它可以实现更快的扫描速度，提高清晰度，并减少低温校正这类情况出现。

（4）由于在LAVA脉冲序列中引入了轻微的脉冲之后，图像中的“零点迒移”衰减可以大大减少，这样就能够改善图像质量。

3. 在腹部脏器成像中的应用（1）LAVA脉冲序列可以有效改善图像质量，特别是用于检查肝脏和胆囊的外科应用。

（2）由于它的容量高、获得的结构矩阵的尺寸大和抗噪声的能力强，LAVA脉冲序列还可以用于以下临床任务：影像检测，如胃、十二指肠段落的描述，直肠的肿瘤检测以及肠胃道的障碍物的检测表明，LAVA脉冲序列可以有效地检测出在不同深度处的特征结构。

（3）在腹部脏器成像方面，LAVA脉冲序列显示出强大的容量和可扩展性，从而可以提高对每一个成像序列的高灵敏度和准确性，以及一般图像数据的容量，特别是涉及肝脏的图像，它的复杂性明显比较大。

4. 结论总体而言，LAVA脉冲序列在腹部脏器成像中有很多应用，它可以显著提高扫描速度，使用该序列可以有效解决“零点迒移”等问题，同时可以减少噪声对扫描结果的影响，同时还可以改善图像质量。

因此，LAVA脉冲序列是一种有效的腹部脏器成像方法。

核磁flair序列核磁共振（Nuclear Magnetic Resonance, NMR）FLAIR（Fluid Attenuated Inversion Recovery）序列是一种常用的核磁成像技术，主要用于脑部疾病的诊断和评估。

FLAIR序列通过使用特定的脉冲序列和参数，能够抑制脑脊液（Cerebrospinal Fluid, CSF）信号，突出显示其他脑组织的病变和异常信号。

FLAIR序列的核心原理是通过磁共振技术获取图像信号，并通过调节脉冲序列和时间参数来实现对不同组织信号的抑制和突出。

与传统的T1和T2加权序列相比，FLAIR序列具有更高的对比度和分辨率，能够更准确地显示脑组织的异常信号。

FLAIR序列的脉冲序列包括两个主要步骤：反转恢复（Inversion Recovery, IR）和回波（Echo）。

首先，通过应用一个特定的反转恢复脉冲将所有核磁共振信号反转，然后等待一段时间，使脑脊液信号得到抑制。

接下来，通过回波脉冲采集图像信号，将其他脑组织的异常信号突出显示出来。

FLAIR序列的优势在于其对脑脊液信号的抑制。

脑脊液在传统的T1和T2加权序列中会产生高信号，对于一些病变的检测和评估会产生干扰。

FLAIR序列通过抑制脑脊液信号，可以更清晰地显示其他组织的异常信号，如脑梗死、脑出血、脑肿瘤等。

FLAIR序列在临床中广泛应用于脑部疾病的诊断和评估。

例如，在脑梗死的早期诊断中，FLAIR序列可以显示出梗死区域的高信号，帮助医生判断梗死的位置和范围。

在脑肿瘤的评估中，FLAIR序列可以显示出肿瘤周围的水肿区域，提供更准确的肿瘤边界信息。

此外，FLAIR序列还可以用于诊断其他脑部疾病，如脑炎、多发性硬化症等。

除了诊断和评估脑部疾病，FLAIR序列还可以用于研究脑组织的结构和功能。

通过对FLAIR序列图像的分析，可以提取脑组织的形态学特征和灰白质比例，进而研究脑发育、老化和神经退行性疾病等方面的问题。

M R I脉冲序列学习目标1.掌握:自旋回波序列;反转恢复脉冲序列;梯度回波脉冲序列;平面回波成像序列及其各自衍生序列的结构及检测原理2.熟悉:脉冲序列的相关成像参数;常用脉冲序列及各自衍生序列的特点和临床应用3.了解:脉冲序列的组成;脉冲序列的分类4.学会:运用所学知识,根据患者病情选择合适的磁共振成像序列5.具有:合理调整常用成像序列扫描参数,满足图像质量控制要求的能力目录第一节概述第二节自由感应衰减序列第三节自旋回波脉冲序列第四节反转恢复脉冲序列CONTENT第五节梯度回波脉冲序列第一节概述MR信号需要通过一定的脉冲序列(pulse sequence)才能获取。

脉冲序列是MRI技术的重要组成部分，只有选择适当的脉冲序列才能使磁共振成像参数(射频脉冲、梯度磁场、信号采集时间)及影响图像对比的有关因素相结合，得到较高信号强度和良好的组织对比的MR图像MRI的脉冲序列是指射频脉冲、梯度磁场和信号采集时间等相关参数的设置及在时序上的排列，以突出显示组织磁共振信号的特征。

一般的脉冲序列由五部分组成,按照它们出现的先后顺序分别是:①射频脉冲②层面选择梯度场③相位编码梯度场④频率编码梯度场(也称为读出梯度)和MR信号。

射频脉冲是磁共振信号的激励源,在任何序列中,至少具有一个射频脉冲。

梯度磁场则实现成像过程中的层面选择、频率编码和相位编码,有了梯度磁场才能使回波信号最终转换为二维、三维图像。

MRI的脉冲序列按照检测信号类型分为:1.自由感应衰减信号(FID)类序列：指采集到的MR信号是FID信号,如部分饱和序列。

2.自旋回波信号(SE)类序列：指采集到的MR信号是利用180°聚相脉冲产生的SE信号,如常规的自旋回波序列、快速自旋回波序列及反转恢复序列等。

3.梯度回波信号(GRE)类序列：指采集到的MR信号是利用读出梯度场切换产生的梯度回波信号,如常规梯度回波序列、扰相梯度回波序列、稳态进动序列等。

磁共振检查序列及序列分类、特点和临床应用磁共振序列序列具有一定带宽、一定幅度的射频脉冲与梯度脉冲有机组合。

射频脉冲与梯度脉冲不同的组合方式构成不同的序列，不同序列获得的图像有各自特点。

磁共振序列分类1、自由感应衰减序列：脉冲激发后直接采集自由感应衰减信号。

2、自旋回波序列。

用射频脉冲产生回波的序列。

3、梯度回波序列。

用读出梯度切换产生回波的序列。

4、杂合序列。

同时有自旋回波和梯度回波的序列。

1、SE序列特点最常用T1WI序列，组织对比良好，SNR较高，伪影少，扫描时间为2-5分钟。

T2WI和PDWI加权像扫描时间太长几乎完全被快速SE序列取代。

临床应用：常用于颅脑、脊柱及关节软组织。

2、快速SE序列西门子：TSE 。

GE：FSE。

飞利浦：TSE。

特点快速成像，FSE序列一次90°射频脉冲激发后采集多个自旋回波，且对磁场不均匀性不敏感。

组织对比度降低，图像模糊，脂肪组织信号强度提高，组织T2值有所延长，SAR值增加。

3、单次激发FSE序列西门子：SS-TSEGE：SS-FSE飞利浦：SSh-TSE特点快速，单层图像采集只需1秒以内，一次90°脉冲激发后利用连续的聚焦脉冲采集填充K空间所需的全部回波信号。

软组织T2对比差，T2加权太重，除水外其他组织信号几乎完全衰减。

临床应用：胆管成像MRCP、MRU，MRM。

4、半傅里叶采集SS-FSE西门子：HASTE。

GE：SS-FSE。

飞利浦：SSh-TSE+half scan。

特点快速，有利于软组织成像，几乎无运动伪影和磁敏感伪影，T2WI 对比不及SE、FES。

临床应用：颅脑、脊柱超快T2成像，MRCP、MRU，心脏成像，腹部屏气T2WI。

5、快速恢复(翻转)自旋回波序列 FRFSE西门子：TSE-Restore。

GE：FRFSE。

飞利浦：TSE DRIVE 。

DE：驱动平衡。

特点：更短TR、增加效率、一般只用于T2WI或PDWI。

临床应用：采用FRFSE序列，减少TR可以节省时间，提高工作效率，改善图像质量。

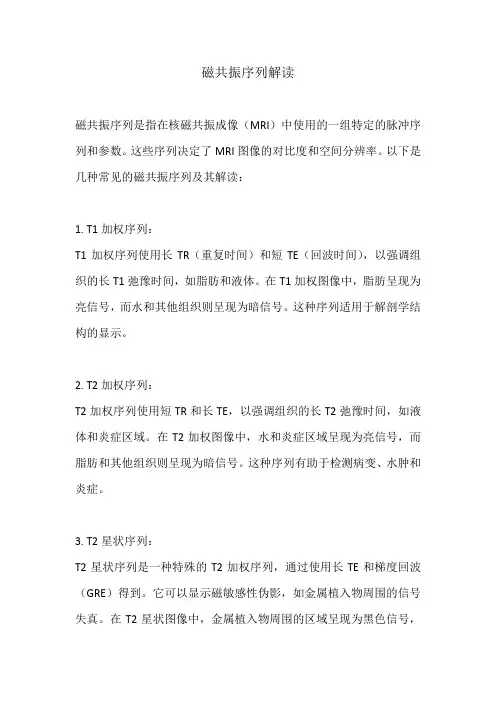

磁共振序列解读磁共振序列是指在核磁共振成像（MRI）中使用的一组特定的脉冲序列和参数。

这些序列决定了MRI图像的对比度和空间分辨率。

以下是几种常见的磁共振序列及其解读：1. T1加权序列：T1加权序列使用长TR（重复时间）和短TE（回波时间），以强调组织的长T1弛豫时间，如脂肪和液体。

在T1加权图像中，脂肪呈现为亮信号，而水和其他组织则呈现为暗信号。

这种序列适用于解剖学结构的显示。

2. T2加权序列：T2加权序列使用短TR和长TE，以强调组织的长T2弛豫时间，如液体和炎症区域。

在T2加权图像中，水和炎症区域呈现为亮信号，而脂肪和其他组织则呈现为暗信号。

这种序列有助于检测病变、水肿和炎症。

3. T2星状序列：T2星状序列是一种特殊的T2加权序列，通过使用长TE和梯度回波（GRE）得到。

它可以显示磁敏感性伪影，如金属植入物周围的信号失真。

在T2星状图像中，金属植入物周围的区域呈现为黑色信号，而其他组织则呈现为亮信号。

4. 脂肪抑制序列：脂肪抑制序列通常用于抑制脂肪信号，以提高对其他组织的对比度。

常见的脂肪抑制序列包括脂肪饱和和化学抑制。

这些序列对于检测病变中的液体或增强剂非常有用。

5. 弥散加权序列：弥散加权序列用于评估水分子在组织中的自由扩散程度。

通过使用多个不同的梯度方向和强度，可以获得弥散加权图像。

这些图像可用于评估脑卒中、肿瘤和白质疾病。

总之，磁共振序列是通过使用不同的脉冲序列和参数，以及特定的图像处理技术，来产生MRI图像的方法。

每种序列都有其特定的应用领域和解释方式，可以帮助医生准确诊断和评估疾病。

MR常用序列成像基本原理MR（Magnetic Resonance，磁共振）成像是一种非侵入性的医学成像技术，通过利用磁共振现象对人体进行断层成像。

下面将介绍MR常用序列成像的基本原理，主要包括磁共振现象、脉冲序列和图像重建方法。

1.磁共振现象：MR成像利用了原子核的磁共振现象。

在磁场中，原子核具有自旋，一部分原子核的自旋朝向与磁场方向一致，另一部分原子核的自旋朝向与磁场方向相反。

当外加一个RF脉冲磁场时，自旋的朝向会发生偏离，并且当RF脉冲作用结束后，自旋会重新回到平衡状态。

在这个过程中，原子核会产生瞬态电流，这个电流会在接收线圈中被检测出来，从而生成信号。

2.脉冲序列：为了获取高质量的MR图像，需要设计一系列脉冲序列，这些序列分别用于激发、改变自旋状况和接收信号。

常用的脉冲序列包括激发序列、脉冲重复时间（TR）和回波时间（TE）。

激发序列：激发序列用于改变自旋的朝向，一般使用90°或180°的RF脉冲。

当自旋被激发后，它们会开始预处理并自发地发出信号。

TR时间：TR时间是指两次激发脉冲之间的时间间隔。

较长的TR时间可以增加信号强度，但同时会使成像时间延长。

TE时间：TE时间是指激发脉冲到回波信号的时间间隔。

不同的组织具有不同的T1和T2弛豫时间，通过调整TE时间可以使不同组织在图像中有不同的对比度。

3.图像重建方法：在脉冲序列激发后，接收到的信号会经过放大、滤波和数字化处理，然后进行图像重建。

K空间：在图像重建之前，信号会先经过傅里叶变换，转换到K空间。

K空间是频域中的一个空间，其中信号是由一系列频率组成。

傅里叶变换将信号由时间域转换到频域，从而可以将信号表示为K空间中的一系列频率成分。

图像重建：图像重建是将K空间转换为空间域的过程。

常见的图像重建方法有基于筛选技术的回波图像和基于逆傅里叶变换的图像重建。

基于筛选技术的回波图像是通过选择特定频率分量的信号并进行加权平均来构建图像。

核磁共振实验中三种基本脉冲序列的特点和应用0730******* 武帅材料物理摘要核磁共振实验中，不同射频脉冲会对样品产生不同的激励，这将导致得到的核磁共振信号的差异。

因此，射频脉冲序列的恰当选择对实验的结果有着很重要的影响。

在本实验中，我们主要使用了三种基本的核磁共振脉冲序列来激励大豆油样品，对其纵向和横向弛豫时间进行测量。

本文主要就这三种基本脉冲序列的特点、应用以及演变进行讨论和总结，以达到正确选择脉冲序列来合理测量样品性质的目的。

关键词核磁共振射频脉冲引言核磁共振原理：对置于外磁场中的自旋核系统，沿着垂直于外场的方向施加一个频率与拉莫尔频率相同的射频电磁场B1，在该作用下，磁化矢量以B1为轴做章动，即圆周运动。

施加的射频脉冲使得磁化矢量Mo偏离Z方向一个角度θ，θ=βB1τ，θ=90°的是90°射频脉冲，同样若θ=180°则为180°射频脉冲。

图1 核磁共振原理图1施加的射频脉冲使得宏观磁化矢量既以外磁场为轴进动，同时也要在该射频场的作用下章动，这使得宏观磁化矢量M的运动为一条球面螺旋线。

这种使得宏观磁化矢量发生偏转的现象即为核磁共振现象。

实验中我们使用的是NMI20Analyst 台式核磁共振成像仪，采用脉冲傅里叶变换法（FT-NMR），这种方法中的射频脉冲有一定的时间宽度，射频有一定带宽，相当于多个单频连续波核磁共振波谱仪在同时进行激励，因此在较大的范围内就可以观察到核磁共振现象（NMR）。

弛豫过程：系统从激励状态恢复到原始状态的过程就叫弛豫过程。

纵向弛豫时间T1，指的是自旋核释放激励过程中吸收的射频能量返回到基态的过程所用的时间，其快慢主要取决于自旋的原子核与周围分子之间的相互作用情况。

横向弛豫时间T2，指的是激励过程使质子进动相位的一致性逐渐散相（即失去相位一致性）的过程，其散相的有效程度与质子所处的周围分子结构的均匀性有关。

结构越均匀，散相效果越差。

磁共振脉冲序列名词解释
磁共振脉冲序列是医学影像学中常用的一种技术，它可以帮助医生观察人体内部的结构和功能情况。

以下是一些磁共振脉冲序列中常用的名词解释：
1. T1加权图像：显示组织的长T1弛豫时间，用于显示各种组织的解剖形态和病变。

2. T2加权图像：显示组织的短T2弛豫时间，用于显示病变的水肿和炎症。

3. 弥散加权图像：显示组织的水分分布情况，可用于检测水肿和脑胶质瘤等。

4. 连续层面磁共振成像：是一种快速成像技术，可在短时间内对整个器官进行成像。

5. 骨抑制技术：可以去除骨头对图像的干扰，用于检测软组织病变。

6. 动态增强成像：注射造影剂后进行成像，可用于检测血管和肿瘤等。

7. 磁共振波谱成像：可以分析不同组织中的代谢物，用于检测肝脏和脑部疾病。

以上是一些磁共振脉冲序列中常见的名词解释，了解这些名词有助于理解医学影像学中的磁共振成像技术。

- 1 -。

磁共振序列及技术⾃旋回波序列类1.SE （常规⾃旋回波序列）（Spin Echo）(西门⼦也称SE)根据TR的TE的不同组合，可得到T1加权像（T1WI ），质⼦加权像（PDWI），T2加权像（T2WI）。

T1WI 现正在⼴泛使⽤于⽇常⼯作中，⽽PDWI和T2WI因扫描时间太长⼏乎完全被快速SE取代。

2.FSE （快速⾃旋回波序列）（Fast Spin Echo）（欧洲⼚家西门⼦和飞利浦以“turbo”来表⽰快速，故称之为TSE（Turbo Spin Echo））该序列的优点是（1）速度快，图像对⽐不降低，所以现在尤其在T2加权成像⽅⾯⼏乎已经完全取代了常规SE序列⽽成为临床标准序列。

（2）与常规SE序列⼀样，对磁场的不均匀性不敏感；该序列的缺点有（1）如采集次数不变，S/N有所降低，⼀般多次采集；（2）T2加权像上脂肪信号⽐常规SE像更亮，显得有些发⽩，易对图像产⽣⼲扰，解决的⽅法主要是⽤化学法或STIR序列进⾏脂肪抑制；（3）当ETL>8以后，图像⾼频部分缺失，导致⼀种滤波效应产⽣模糊，常在相位编码⽅向上出现图像的细节丢失；（4）RF射频能量的蓄积；（5）磁化转移效应等。

3.SS-FSE （单次发射快速SE）（Single shot FSE RARE）（西门⼦称SS-TSE）4.HASTE （半傅⾥叶单发射快速SE序列）（half-fourier acquisition single-shot turbo spin-echo）（西门⼦也称HASTE）该序列的有效回波时间可较短，例如80ms，提⾼了信噪⽐和组织对⽐。

HASTE序列应⽤越来越⼴泛，除⽤于不能配合检查的患者外，还因速度快，在腹部成像中应⽤较多。

如⽤于不能均匀呼吸⼜不能屏⽓的病例，，磁共振胰胆管成像（MRCP）、磁共振尿路成像（MRU）、肝脏扫描中增加囊性病变与实性病变的对⽐、显⽰肠壁增厚和梗阻性肿块、肿块表⾯和肠壁受侵犯情况、MR结肠造影等。
