吉林大学,土木工程制图试卷A

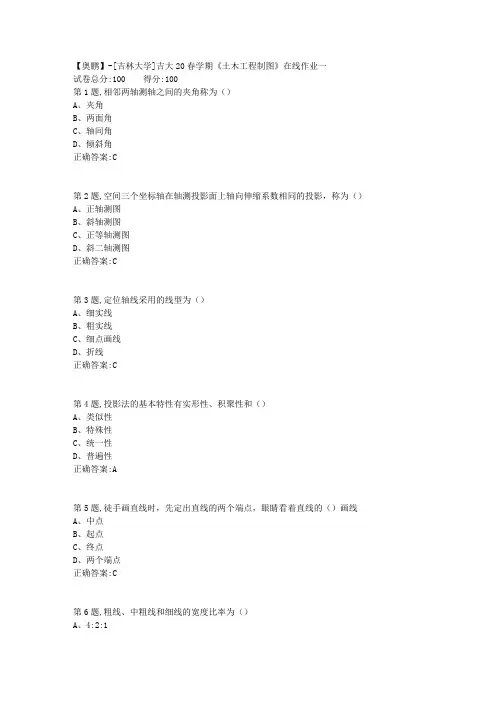

【奥鹏】-[吉林大学]吉大20春学期《土木工程制图》在线作业一试卷总分:100 得分:100第1题,相邻两轴测轴之间的夹角称为（）A、夹角B、两面角C、轴间角D、倾斜角正确答案:C第2题,空间三个坐标轴在轴测投影面上轴向伸缩系数相同的投影，称为（）A、正轴测图B、斜轴测图C、正等轴测图D、斜二轴测图正确答案:C第3题,定位轴线采用的线型为（）A、细实线B、粗实线C、细点画线D、折线正确答案:C第4题,投影法的基本特性有实形性、积聚性和（）A、类似性B、特殊性C、统一性D、普遍性正确答案:A第5题,徒手画直线时，先定出直线的两个端点，眼睛看着直线的（）画线A、中点B、起点C、终点D、两个端点正确答案:C第6题,粗线、中粗线和细线的宽度比率为（）A、4:2:1B、3:2:1C、5:2:1D、6:2:1正确答案:A第7题,徒手画草图用的铅笔一般为（）铅芯的铅笔A、BB、HC、HBD、2B正确答案:A第8题,点的侧面投影反映（）坐标。

A、x、yB、y、zC、x、zD、Y、z正确答案:B第9题,（）一个投影面同时倾斜于另外两个投影面的直线称为投影面平行线。

A、平行于B、垂直于C、倾斜于D、相交于正确答案:A第10题,工程上常用的（）有中心投影法和平行投影法A、作图法B、技术法C、投影法D、图解法正确答案:C第11题,AutoCAD哪些指令可查询多段线、线、圆、弧的长度（）A、lengthenB、listC、distD、特性properties正确答案:A,B,D第12题,AUTOCAD的层不可以删除的是（）A、0层B、外部参照的图层C、有对象的层D、定义点图层正确答案:A,B,C,D第13题,快捷键哪些是正确的（）A、AR 修剪B、TR 删除C、RO 旋转D、XL 构造线正确答案:C,D第14题,使用AutoCAD设计中心（）A、浏览不同图形源，从图形文件到网页上的符号库B、将图形文件从控制面板拖放到绘图区域中即可打开图形C、创建指常用图形\文件夹和Internet地址的快捷方式D、以上都不正确正确答案:A,B,C第15题,三视图的投影规律“三等关系”是（）A、长对正B、高平齐C、宽相等D、长对齐正确答案:A,B,C第16题,极轴追踪功能迫使直线沿着设定的角度绘出，其方式同于正交方式只能画水平线或垂直线A、错误B、正确正确答案:B第17题,钢筋混凝土的制作中，钢筋根据设计要求进行弯曲成型叫作钢筋加工A、错误B、正确正确答案:B第18题,若长仿宋体字号是10号，则字宽是10mmA、错误B、正确正确答案:A第19题,钢筋混凝土的制作，是先将不同直径的钢筋按照需要的长度截断，叫作下料。

------------------------------------------------------------------------------------------------------------------------------ (单选题) 1: （）是平行于一个投影面，并必与另外两个投影面垂直的平面。

A: 投影平行面B: 投影垂直面C: 投影正交面D: 投影面正确答案:(单选题) 2: 1:2是（）比例A: 放大B: 缩小C: 优先选用D: 尽量不用正确答案:(单选题) 3: 定位轴线采用的线型为（）A: 细实线B: 粗实线C: 细点画线D: 折线正确答案:(单选题) 4: 获得投影的要素有投射线、（）、投影面A: 光源B: 物体C: 投射中心D: 画面正确答案:(单选题) 5: 在斜二等轴测图中，取一个轴的轴向伸缩系数为0.5时，另两个轴的轴向伸缩系数为（）A: 0.5B: 1C: 0.82D: 1.22正确答案:(单选题) 6: 标高符号的线型为（）A: 细实线B: 粗实线C: 细点画线D: 折线正确答案:(单选题) 7: 详图符号圆的直径为（）mmA: 6B: 14C: 10D: 12正确答案:------------------------------------------------------------------------------------------------------------------------------ (单选题) 8: 建筑平面图中被剖切到得墙体用（）表示A: 粗实线B: 细实线C: 中实线D: 虚线正确答案:(单选题) 9: 在正等轴测图中，轴向伸缩系数为（）A: 0.82B: 1C: 1.22D: 1.5正确答案:(单选题) 10: 建筑图样上的标注尺寸，一般由（）组成A: 尺寸界线、尺寸起止符、尺寸数字B: 尺寸线、尺寸界线、尺寸数字C: 尺寸数字、尺寸线、尺寸起止符D: 尺寸界线、尺寸线、尺寸起止符号、尺寸数字正确答案:(多选题) 1: 下列哪些是可用查询得到的（）A: 面积B: 距离C: 状态D: 体积正确答案:(多选题) 2: AutoCAD中，对象的阵列有哪几种方式（）A: 环形B: 圆形C: 线形D: 矩形正确答案:(多选题) 3: AutoCAD哪些指令可查询多段线、线、圆、弧的长度（）A: lengthenB: listC: distD: 特性properties正确答案:(多选题) 4: 在绘图中能够精确定位坐标点的辅助工具有（）A: 栅格B: 对象捕捉C: 间隔捕捉D: 以上都正确正确答案:(多选题) 5: 可编辑对象的命令有（）------------------------------------------------------------------------------------------------------------------------------ A: 夹点B: 比例C: 图块D: 镜像正确答案:(判断题) 1: 极轴追踪功能迫使直线沿着设定的角度绘出，其方式同于正交方式只能画水平线或垂直线A: 错误B: 正确正确答案:(判断题) 2: 钢筋混凝土构件有现浇构件和预制构件两种A: 错误B: 正确正确答案:(判断题) 3: 剖面图是假想用平行于某一墙面的平面剖切房屋所得到的垂直剖面图A: 错误B: 正确正确答案:(判断题) 4: 被关闭的图层与被冻结的图层在图形重新生成时没有区别A: 错误B: 正确正确答案:(判断题) 5: 建筑总平面图一般用大比例画出A: 错误B: 正确正确答案:(判断题) 6: 在配筋图中，钢筋的横断面用涂黑的圆点表示A: 错误B: 正确正确答案:(判断题) 7: 建筑立面图只能按朝向来命名A: 错误B: 正确正确答案:(判断题) 8: 钢筋混凝土构件中起架立作用的钢筋称为受力筋A: 错误B: 正确正确答案:(判断题) 9: 新建的图层的名称可以含有通配符(如“*”和“?”)A: 错误B: 正确正确答案:(判断题) 10: 状态栏的设置仅对激活的图形有效，不同的图形文件可采用不同的设置------------------------------------------------------------------------------------------------------------------------------ A: 错误B: 正确正确答案:(单选题) 1: （）是平行于一个投影面，并必与另外两个投影面垂直的平面。

土木工程制图试题及答案土木工程制图是土木工程学科中的一门重要课程，它不仅要求学生掌握基础的绘图技能，还需要理解图纸中的专业术语和符号。

本文将提供一份典型的土木工程制图试题及答案，以供学习参考。

一、选择题1. 土木工程制图中，表示墙体的材料通常使用的线型是：A. 实线B. 虚线C. 点划线D. 粗实线答案：A2. 在土木工程图纸中，以下哪个符号代表混凝土？A. □B. ○C. △D. ▽答案：B3. 土木工程图纸中的尺寸标注，通常包括哪些要素？A. 尺寸线B. 尺寸数字C. 尺寸符号D. 所有以上答案：D4. 钢筋混凝土结构图中，钢筋的直径通常用哪种方式表示？A. 比例尺B. 数字标注C. 符号表示D. 颜色区分答案：B二、填空题1. 在土木工程制图中，______是用来表示建筑物高度的符号，通常位于图纸的左侧或右侧。

答案：层高标注2. 土木工程图纸中的索引图是一种特殊的图，它用来______，以便快速找到详细图纸的位置。

答案：指示其他图纸的具体位置和内容3. 当需要在图纸上表示材料的纹理或者表面处理时，通常会使用______。

答案：纹理图案4. 在土木工程图纸中，______是用来表示构件内部钢筋布置的图。

答案：钢筋详图三、判断题1. 土木工程图纸中的剖面图可以显示建筑物的内部结构和材料。

（正确）2. 所有的土木工程图纸都使用统一的比例尺。

（错误）3. 建筑平面图中，门窗的开启方式不需要表示。

（错误）4. 土木工程图纸中的轴线是用来控制建筑物整体布局的重要参考。

（正确）四、简答题1. 请简述土木工程制图中剖面图的作用。

答：剖面图主要用于显示建筑物内部的结构和材料，通过剖切建筑物的垂直切面，可以清晰地展示墙体、楼板、基础等构件的厚度、构造层次以及内部空间的布局等信息。

2. 说明土木工程图纸中尺寸标注的基本原则。

答：尺寸标注的基本原则包括：尺寸应清晰、准确，避免混淆；尺寸线应尽量平行或垂直于图纸的边缘；尺寸数字应放置在尺寸线的上方或外侧，并且避免与图纸上的其他标注重叠；对于重要的尺寸，应使用引线标注，并在图纸的适当位置提供详细的说明。

土木工程绘图试题及答案一、选择题（每题2分，共20分）1. 以下哪个选项是土木工程中常用的绘图软件？A. PhotoshopB. AutoCADC. Microsoft WordD. PowerPoint答案：B2. 土木工程绘图中，比例尺的作用是什么？A. 调整图纸大小B. 表示实际尺寸与图纸尺寸的关系C. 表示图纸的美观程度D. 表示图纸的复杂程度答案：B3. 在土木工程图纸中，“剖面图”表示什么？A. 建筑物的平面布局B. 建筑物的立面外观C. 建筑物的内部结构D. 建筑物的截面视图答案：D4. 土木工程图纸中的“轴线”指的是什么？A. 建筑物的承重结构B. 建筑物的对称中心线C. 建筑物的排水系统D. 建筑物的电力系统答案：B5. 在土木工程绘图中，符号“▲”通常表示什么？A. 建筑物的入口B. 建筑物的出口C. 建筑物的高点D. 建筑物的低点答案：C6. 以下哪种线型在土木工程图纸中表示虚线？A. 连续线B. 点划线C. 虚线D. 双点划线答案：C7. 土木工程图纸中的“标注”通常包括哪些内容？A. 尺寸、材料、比例B. 尺寸、比例、颜色C. 材料、颜色、重量D. 尺寸、重量、颜色答案：A8. 在土木工程图纸中，符号“Φ”通常表示什么？A. 直径B. 半径C. 面积D. 体积答案：A9. 土木工程图纸中的“详图”是指什么？A. 建筑物的整体视图B. 建筑物的局部放大视图C. 建筑物的剖面视图D. 建筑物的立面视图答案：B10. 在土木工程图纸中，“标高”通常用来表示什么？A. 建筑物的高度B. 建筑物的水平位置C. 建筑物的垂直位置D. 建筑物的倾斜角度答案：C二、填空题（每题2分，共20分）1. 土木工程图纸中的“________”表示建筑物的垂直承重结构。

答案：柱2. 在土木工程图纸中，符号“________”通常用来表示建筑物的水平承重结构。

答案：梁3. 土木工程图纸中的“________”是指建筑物的地面标高。

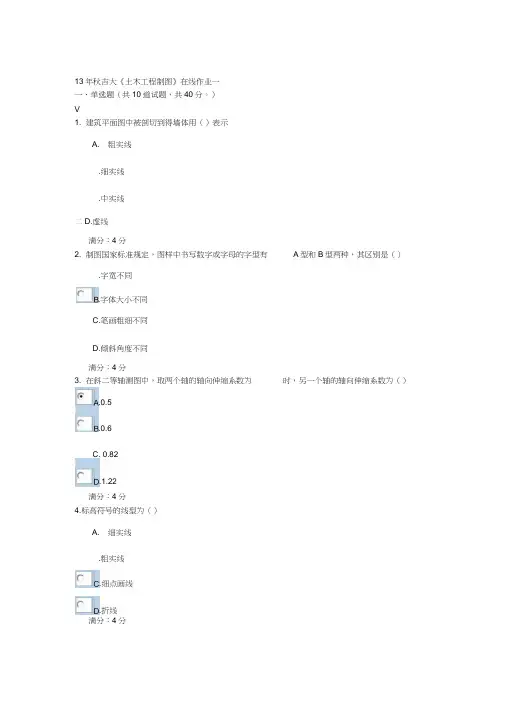

13年秋吉大《土木工程制图》在线作业一一、单选题（共10道试题，共40分。

）V1. 建筑平面图中被剖切到得墙体用（）表示A. 粗实线.细实线.中实线二D.虚线满分：4分2. 制图国家标准规定，图样中书写数字或字母的字型有.字宽不同C.笔画粗细不同D.倾斜角度不同满分：4分3. 在斜二等轴测图中，取两个轴的轴向伸缩系数为满分：4分4.标高符号的线型为（）A. 细实线.粗实线满分：4分.细点画线.折线A 型和B 型两种，其区别是（） 时，另一个轴的轴向伸缩系数为（） C. 0.82.字体大小不同.0.5.0.6.1.225.在斜二等轴测图中，取轴间角X101Z1为90度时，Y101Z1和X101Y1两个轴轴间角为（）A. 120 度、150度B. 135 度、 135度C. 100 度、 170度D. 135 度、45度满分：4分6.详图符号圆的直径为（）mmA. 6.14.10满分：4分7. 相邻两轴测轴之间的夹角称为（）A. 夹角.两面角.轴间角D.倾斜角满分：4分8. 斜二轴测图0Y轴的轴向伸缩系数取成0.5或0.75或其他的非1值，通常采用（）的0Y 轴轴向伸缩系数。

A. 0.5.0.6.0.82.1.22满分：4分9. 为作图方便，一般取p=r=1，q=0.5作为正二测的（）A.系数B. 变形系数匚卜简化轴向变形系数D.轴向变形系数满分：4分10. 国家标准规定，汉字系列为1.8、2.5、3.5、5、7、10、满分：4分二、多选题（共5道试题，共20分。

）V1. AUTOCAD的层不可以删除的是（）"A. 0 层C. 有对象的层D. 定义点图层满分：4分2. 使用AutoCAD 设计中心（）‘ A.浏览不同图形源，从图形文件到网页上的符号库|7B. 将图形文件从控制面板拖放到绘图区域中即可打开图形2 一一C. 创建指常用图形文件夹和In ternet地址的快捷方式满分：4分3. AutoCAD哪些指令可查询多段线、线、圆、弧的长度（）A. le ngthe nB. listB. 1814、（）外部参照的图层以上都不正确|7C. dist满分：4分4. 有关矩形RECTANG 的选项，下列何者错误（）A. C?倒角B. D?倒角C. R?圆角D. F?圆角满分：4分5. 快捷键哪些是正确的（）删除构造线 满分：4分三、判断题（共10道试题，共40分。

吉大19春学期《土木工程制图》在线作业二单选题多选题判断题一、单选题（共10 道试题，共40 分。

）1. 使用圆规画圆时，应尽可能使钢针和铅芯（）于纸面。

A. 平行B. 垂直C. 倾斜D. 远离-----------------选择：B2. （）分为正投影法和斜投影法两种A. 平行投影法B. 中心投影法C. 投影面法D. 辅助投影法-----------------选择：A3. 标注（）尺寸时，应在尺寸数字前加注符号RA. 圆的半径B. 圆的直径C. 圆球的半径D. 圆球的直径-----------------选择：A4. 制图国家标准规定，图纸的标题栏必须配置在由图框的（）位置A. 左上角B. 右下角C. 左下角D. 右上角-----------------选择：B5. 粗线、中粗线和细线的宽度比率为（）A. 4:2:1B. 3:2:1C. 5:2:1D. 6:2:1-----------------选择：A6. 图样中汉字应写成（）体，采用国家正式公布的简化字A. 宋体B. 长仿宋C. 隶书D. 楷体-----------------选择：B7. （）一个投影面同时倾斜于另外两个投影面的直线称为投影面平行线。

A. 平行于B. 垂直于C. 倾斜于D. 相交于-----------------选择：A8. （）一个投影面直线称为投影面垂直线。

A. 平行于B. 垂直于C. 倾斜于D. 相交于-----------------选择：B9. 标注（）尺寸时，应在尺寸数字前加注符号ΦA. 圆的半径B. 圆的直径C. 圆球的半径D. 圆球的直径-----------------选择：B10. 1:2是（）比例A. 放大B. 缩小C. 优先选用D. 尽量不用-----------------选择：B吉大15春学期《土木工程制图》在线作业二单选题多选题判断题二、多选题（共5 道试题，共20 分。

）1. 下面用来更改三维表面光滑参数的命令是（）A. SURFTAB1B. SURFTAB2C. ISOLINESD. SUNFTAB-----------------选择：AB2. 两条空间直线的相对位置有三种情况，分别为：（）A. 重合B. 平行C. 相交D. 交叉-----------------选择：BCD3. 打印图形时（）A. 可以打印图形的一部分B. 可以根据不同的要求用不同的比例打印图形C. 可以先输出一个打印文件，把文件放到别的计算机上打印D. 打印时不可以设置纸张的方向-----------------选择：ABC4. 可编辑对象的命令有（）A. 夹点B. 比例C. 图块D. 镜像-----------------选择：ABD5. 在绘图中能够精确定位坐标点的辅助工具有（）A. 栅格B. 对象捕捉C. 间隔捕捉D. 以上都正确-----------------选择：AB吉大15春学期《土木工程制图》在线作业二单选题多选题判断题三、判断题（共10 道试题，共40 分。

吉林大学 2019-2020学年第二学期期末试卷《土木工程材料》课程试题一、名词解释(每小题2分,共10分)1．木材的纤维饱和点2．钢材的时效处理3．混凝土的徐变4．水泥石的软水腐蚀5．高聚物改性沥青防水卷材二、填空题（每空1分，共15分）1．空心砖和多孔砖因具有（）和（）等优点，故宜用做框架结构填充墙体材料。

2．脆性材料适宜承受（）荷载，而不宜承受（）荷载。

3．建筑石膏的水化过程是（）石膏转变为二水石膏的过程。

4．通用水泥中（）水泥的耐热性最好。

5．干燥环境中的混凝土工程，不宜选用（）水泥。

6．钢材的σ0.2表示（）。

7．牌号为Q235一B的碳素钢与牌号为Q235一B2F 相比,性能（）。

8．用碎石配制的混凝土比同条件下用卵石配制的混凝土的流动性（）、强度（）。

9．碳化作用会引起混凝土体积、而碳化作用带来的最大危害是（）。

10．混凝土中掺入引气剂后，可明显提高硬化后混凝土的（）和（）。

11．重要工程且变形较大的部位，宜选用（）卷材和（）密封材料。

三、判断改错（下列命题你认为正确的在括号内打“√”；错误的打“3”并改正。

每小题1分，共15分）1．憎水材料比亲水材料适宜做防水材料。

（）2．水泥的强度主要取决于矿物组成和细度。

（）3．干燥环境中的混凝土工程，宜选用普通水泥。

（）4．硫酸镁对水泥石不具有腐蚀作用。

（）5．聚氯乙烯是线型的聚合物。

（）6．砂、石中所含的泥及泥块可使混凝土的强度和耐久性大大降低。

（）7．建筑砂浆的保水性用沉入度来表示。

（）8．石油沥青中树脂的含量越高，沥青的使用年限越短。

（）9.沥青的牌号越高，则沥青的塑性越小。

（）10．用于门厅地面时，宜选用花岗岩板材。

（）11．重要工程且变形较大的部位，不宜选用沥青防水卷材。

（）12．水泥用量过多时，混凝土的性能降低。

（）13．建筑石膏的等级是按强度和细度来划分的。

（）14．脆性材料适宜承受动荷载，而不宜承受静荷载。

（）15.钢的含碳量增大使可焊性降低，增加冷脆性和时效敏感性，降低耐大气腐蚀性。

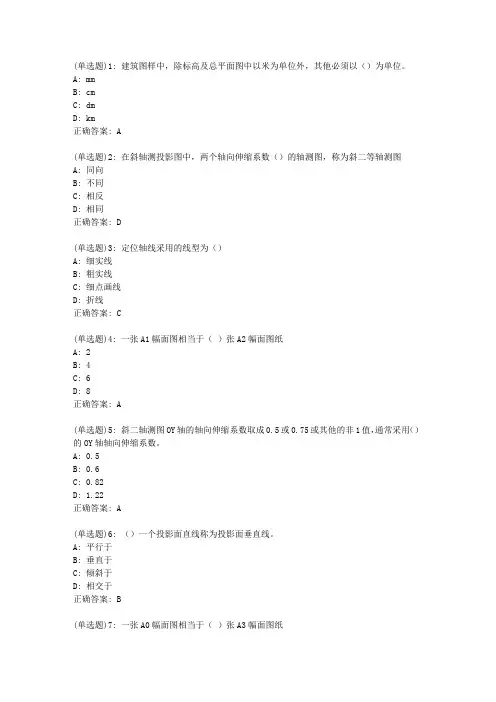

(单选题)1: 建筑图样中，除标高及总平面图中以米为单位外，其他必须以（）为单位。

A: mm
B: cm
C: dm
D: km
正确答案: A
(单选题)2: 在斜轴测投影图中，两个轴向伸缩系数（）的轴测图，称为斜二等轴测图
A: 同向
B: 不同
C: 相反
D: 相同
正确答案: D
(单选题)3: 定位轴线采用的线型为（）
A: 细实线
B: 粗实线
C: 细点画线
D: 折线
正确答案: C
(单选题)4: 一张A1幅面图相当于（）张A2幅面图纸
A: 2
B: 4
C: 6
D: 8
正确答案: A
(单选题)5: 斜二轴测图OY轴的轴向伸缩系数取成0.5或0.75或其他的非1值，通常采用（）的OY轴轴向伸缩系数。

A: 0.5
B: 0.6
C: 0.82
D: 1.22
正确答案: A
(单选题)6: （）一个投影面直线称为投影面垂直线。

A: 平行于
B: 垂直于
C: 倾斜于
D: 相交于
正确答案: B
(单选题)7: 一张A0幅面图相当于（）张A3幅面图纸。

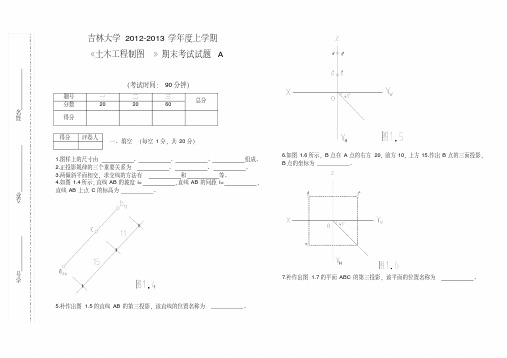

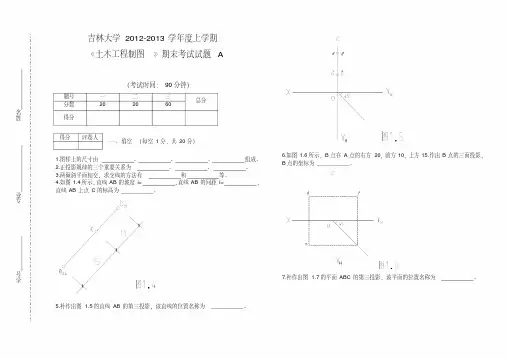

吉林大学2012-2013学年度上学期《土木工程制图》期末考试试题 A （考试时间：90分钟）题号一二三总分分数20 20 60 得分1.图样上的尺寸由、、、组成。

2.正投影规律的三个重要关系为、、。

3.两倾斜平面相交，求交线的方法有和等。

4.如图1.4所示，直线AB 的坡度i= ，直线AB 的间距l= ，直线AB 上点C 的标高为。

5.补作出图 1.5的直线AB 的第三投影，该直线的位置名称为。

6.如图1.6所示，B 点在A 点的右方20，前方10，上方15.作出B 点的三面投影，B 点的坐标为。

7.补作出图 1.7的平面ABC 的第三投影，该平面的位置名称为。

得分评卷人一、填空（每空1分，共20分）学号专业姓名8.三面投影图为正面投影、和。

1.点的投影变化规律是什么？2.平行投影的基本性质是什么？3.投影面垂直线的投影特性是什么？4.直线的刻度、直线的坡度及平面的坡度比例尺的概念。

1.如图3.1所示，设正平线AB距V面为10，B点在A点右上方，α=30°，实长30,；铅垂线CD距W面为5，D点在C点下方，实长为20.作AB和CD的三面投影。

（6分）得分评卷人二、简答（每题5分，共20分）得分评卷人三作图（共60分）4.如图3.4所示，求作两平面的交线，并判别可见性。

（7分）2.如图3.2所示，作交叉直线AB和CD的公垂线MN，并标明两交叉直线的距离。

（6分）3.如图3.3所示，补全平面五边形ABCDE的两面投影。

（6分）5.如图3.5所示，求直线MN与平面ABC的交点K，并判别可见性。

（7分）6．如图3.6所示，已知直线DE的端点E比D高，DE=50，求d′e′。

（6分）7.如图3.7所示，求△ABC的β角和实形。

（7分）8.如图3.8所示，求平面△ABC和△BCD之间的夹角。

（7分）9.需要在标高为5的水平面上堆筑一个标高为8的梯形平台。

堆筑时，各边坡的坡度如图3.9所示，试求相邻边坡的交线和变皮与地面的交线。

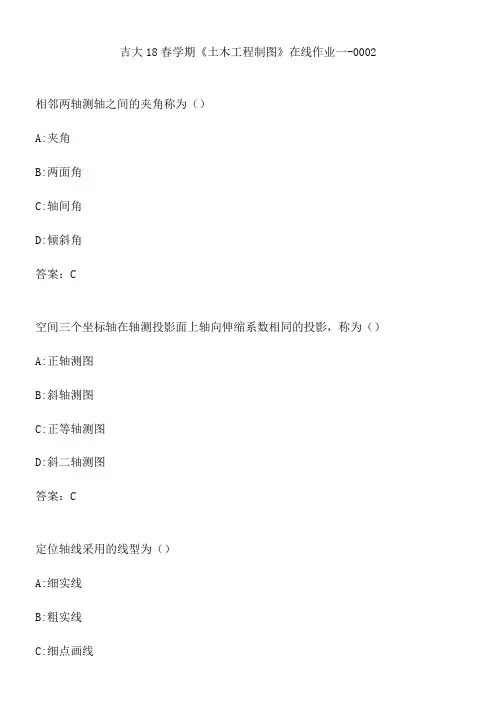

吉大18春学期《土木工程制图》在线作业一-0002相邻两轴测轴之间的夹角称为（）
A:夹角
B:两面角
C:轴间角
D:倾斜角
答案：C
空间三个坐标轴在轴测投影面上轴向伸缩系数相同的投影，称为（）A:正轴测图
B:斜轴测图
C:正等轴测图
D:斜二轴测图
答案：C
定位轴线采用的线型为（）
A:细实线
B:粗实线
C:细点画线
D:折线
答案：C
投影法的基本特性有实形性、积聚性和（）
A:类似性
B:特殊性
C:统一性
D:普遍性
答案：A
徒手画直线时，先定出直线的两个端点，眼睛看着直线的（）画线A:中点
B:起点
C:终点
D:两个端点
答案：C
粗线、中粗线和细线的宽度比率为（）
A:4:2:1
B:3:2:1。

吉大18春学期《土木工程制图》在线作业二 -0005试卷总分:100 得分:100一、单选题 (共 10 道试题,共 40 分)1.空间三个坐标轴在轴测投影面上轴向伸缩系数相同的投影，称为（）A.正轴测图B.斜轴测图C.正等轴测图D.斜二轴测图答案:C2.某产品用放大一倍的比例绘图，在标题栏比例项中应填（）A.放大一倍B.1×2C.2/1D.2:1答案:D3.定位轴线采用的线型为（）A.细实线B.粗实线C.细点画线D.折线答案:C4.标注（）尺寸时，应在尺寸数字前加注符号ΦA.圆的半径B.圆的直径C.圆球的半径D.圆球的直径答案:B5.国家标准规定，汉字系列为1.8、2.5、3.5、5、7、10、14、（）A.16B.18C.20D.25答案:C6.制图国家标准规定，字体的号数，即字体的（）A.高度B.宽度C.长度D.角度答案:A7.投影法的基本特性有实形性、积聚性和（）A.类似性B.特殊性C.统一性D.普遍性答案:A8.在正等轴测图中，轴向伸缩系数为（）A.0.82B.1C.1.22D.1.5答案:B9.粗线、中粗线和细线的宽度比率为（）A.4:2:1B.3:2:1C.5:2:1D.6:2:1答案:A10.（）一个投影面同时倾斜于另外两个投影面的直线称为投影面平行线。

A.平行于B.垂直于C.倾斜于D.相交于答案:A二、多选题 (共 5 道试题,共 20 分)11.以下可以实现对象从二维到三维转换的命令是（）A.EXTRUDEB.LENGTHENC.REVOLVED.EXTEND答案:AC12.三视图的投影规律“三等关系”是（）A.长对正B.高平齐C.宽相等D.长对齐答案:ABC13.线型是图线的形状，共有六种，分别是（）：A.实线、虚线B.点画线、双点画线C.折断线、波浪线D.双线、多段线答案:ABC14.在绘图中能够精确定位坐标点的辅助工具有（）A.栅格B.对象捕捉C.间隔捕捉D.以上都正确答案:AB15.AutoCAD中对图层的操作有哪些（）A.关闭B.引用C.冻结D.锁定答案:ACD三、判断题 (共 10 道试题,共 40 分)16.钢筋混凝土构件有现浇构件和预制构件两种答案:正确17.建筑平面图一般包括底层平面图、标准层平面图和顶层平面图答案:正确18.在配筋图中，钢筋的横断面用涂黑的圆点表示答案:正确19.使用WBLOCK命令创建的块，可以用于任何图形中答案:正确20.传统的钢筋混凝土结构图包括结构构件图和结构布置图答案:正确21.房屋总平面图是表示建筑场地总体情况的平面图答案:正确22.在配筋图中，可见的钢筋用细实线表示答案:错误23.土建制图中一般使用三种线宽，其互成一定的比例，即粗线、中粗线、细线(比例为d:0.5d:0.25d)答案:正确24.剖面图是假想用平行于某一墙面的平面剖切房屋所得到的垂直剖面图答案:正确25.建筑详图一般用小比例画出答案:错误。

土木工程制图试题及答案一、选择题1. 土木工程制图中，常用的比例尺是：A. 1:10B. 1:50C. 1:100D. 1:500答案：C2. 以下哪个符号表示墙体？A. ∎B. ∆C. ○D. □答案：D3. 土木工程制图中，表示基础平面的图通常使用：A. 粗实线B. 虚线C. 点划线D. 双点划线答案：A二、简答题1. 简述土木工程制图中平面图、立面图和剖面图的区别。

平面图展示了建筑物的水平面布局，包括房间的分布和尺寸。

立面图则展示了建筑物的侧面视图，显示建筑物的高度和外观特征。

剖面图是通过建筑物的某个部位进行垂直切割，展示内部结构和材料的分布。

2. 描述土木工程制图中尺寸标注的基本原则。

尺寸标注应清晰、准确，避免混淆。

主要尺寸线应使用粗实线，辅助尺寸线使用细实线或虚线。

尺寸数字应放置在尺寸线的中点或末端，且应易于阅读。

三、计算题1. 给定一个矩形基础平面图，长为20米，宽为15米。

若在长边上每隔5米设置一个柱子，问总共需要设置多少个柱子？答案：在长边上，20米除以5米等于4个柱子，但由于是两端都要设置柱子，所以总共需要5个柱子。

2. 某建筑物的立面图显示，从地面到屋顶的高度为30米。

若按照1:100的比例尺绘制，问在图纸上的表示高度是多少厘米？答案：按照1:100的比例尺，30米在图纸上的高度为30米 *(1/100) = 0.3米，即30厘米。

四、绘图题1. 根据以下描述绘制一个简单的土木工程平面图：- 一个长方形房间，长10米，宽6米。

- 房间内有一扇门，位于长边的中间位置，门宽1米。

- 房间内有两扇窗户，分别位于短边的两端，每扇窗户宽1.5米。

答案：绘制时，首先用粗实线表示房间的四边，然后在长边的中间位置绘制一扇门，用细实线表示。

接着，在短边的两端各绘制一扇窗户，同样使用细实线。

最后，进行尺寸标注，包括房间的长、宽以及门窗的尺寸。

吉大18春学期《土木工程制图》在线作业二-0001试卷总分:100 得分:0一、单选题(共10 道试题,共40 分)1.相邻两轴测轴之间的夹角称为（）A.夹角B.两面角C.轴间角D.倾斜角正确答案:C2.制图国家标准规定，汉字字宽是字高的（）倍A.2B.3C.0.707D.0.5正确答案:C3.图样上标注的尺寸，一般应由尺寸界线，（），尺寸数字组成A.尺寸线B.尺寸箭头C.尺寸箭头及其终端D.尺寸线及其终端正确答案:D4.国家标准推荐的轴测投影为（）A.正轴测投影和斜轴测投影B.正等测和正二测C.正二测和斜二测D.正等测和斜二测正确答案:D5.互相垂直3个直角坐标轴在( )的投影称为轴测轴。

A.正面B.水平面C.侧平面D.轴测投影面正确答案:D6.制图国家标准规定，字体的号数分为（）种A.5B.6C.7D.8正确答案:D7.纵向定位轴线的编写顺序为（）A.从上至下B.从下至上C.从左至右D.从右至左正确答案:B8.为作图方便，一般取p=r=1，q=0.5作为正二测的( )A.系数B.变形系数C.简化轴向变形系数D.轴向变形系数正确答案:C9.在斜二等轴测图中，取轴间角X1O1Y1和Y1O1Z1均为135度时，X1O1Z1轴间角为（）A.45度B.90度C.30度D.135度正确答案:B10.图样中汉字应写成（）体，采用国家正式公布的简化字A.宋体B.长仿宋C.隶书D.楷体正确答案:B二、多选题(共5 道试题,共20 分)1.有关矩形RECTANG的选项，下列何者错误（）A.C?倒角B.D?倒角C.R? 圆角正确答案:BC2.下列哪些是可用查询得到的（）A.面积B.距离C.状态D.体积正确答案:ABCD3.AutoCAD哪些指令可查询多段线、线、圆、弧的长度（）A.lengthenB.listC.distD.特性properties正确答案:ABD4.快捷键哪些是正确的（）A.AR 修剪B.TR 删除C.RO 旋转D.XL 构造线正确答案:CD5.下面用来更改三维表面光滑参数的命令是（）A.SURFTAB1B.SURFTAB2C.ISOLINESD.SUNFTAB正确答案:AB三、判断题(共10 道试题,共40 分)1.被关闭的图层与被冻结的图层在图形重新生成时没有区别A.错误B.正确正确答案:A2.钢筋混凝土的制作中，钢筋根据设计要求进行弯曲成型叫作钢筋加工B.正确正确答案:B3.建筑总平面图一般用大比例画出A.错误B.正确正确答案:A4.钢筋混凝土构件有现浇构件和预制构件两种A.错误B.正确正确答案:B5.新建的图层的名称可以含有通配符(如“*”和“?”)A.错误B.正确正确答案:A6.用Zoom命令可将屏幕上显示的图形以大于或小于图形原尺寸进行显示，而图形的实际尺寸保持不变A.错误B.正确正确答案:B7.若长仿宋体字号是10号，则字宽是10mmA.错误B.正确正确答案:A8.剖面图是假想用平行于某一墙面的平面剖切房屋所得到的垂直剖面图A.错误B.正确正确答案:B9.按照建筑物的使用性质，可将其分成工业建筑、农业建筑和民用建筑A.错误正确答案:B10.在配筋图中，钢筋的横断面用涂黑的圆点表示A.错误B.正确正确答案:B。

吉大17春学期《土木工程制图》在线作业一一、单选题（共 10 道试题，共 40 分。

）1. 定位轴线末端圆的直径为（）mmA. 6B. 8C. 10D. 12正确答案：B2. 标注圆的直径尺寸时，一般（）应通过圆心，尺寸箭头指到圆弧上A. 尺寸线B. 尺寸界线C. 尺寸数字D. 尺寸箭头正确答案：A3. 标高的单位为（）A. mB. cmC. mmD. dm正确答案：A4. 国家标准推荐的轴测投影为（）A. 正轴测投影和斜轴测投影B. 正等测和正二测C. 正二测和斜二测D. 正等测和斜二测正确答案：D5. 一张A0幅面图相当于（）张A3幅面图纸A. 5B. 6C. 7D. 8正确答案：D6. 在斜二等轴测图中，取一个轴的轴向伸缩系数为0.5时，另两个轴的轴向伸缩系数为（）A. 0.5B. 1C. 0.82D. 1.22正确答案：B7. 标注（）尺寸时，应在尺寸数字前加注符号ΦA. 圆的半径B. 圆的直径C. 圆球的半径D. 圆球的直径正确答案：B8. 在斜轴测投影图中，两个轴向伸缩系数（）的轴测图，称为斜二等轴测图A. 同向B. 不同C. 相反D. 相同正确答案：D9. 建筑平面图中被剖切到得墙体用（）表示A. 粗实线B. 细实线C. 中实线D. 虚线正确答案：A10. 尺寸线终端形式有（）两形式A. 箭头和圆点B. 箭头和斜线C. 圆圈和圆点D. 粗线和细线正确答案：B吉大17春学期《土木工程制图》在线作业一二、多选题（共 5 道试题，共 20 分。

）1. 有关矩形RECTANG的选项，下列何者错误（）A. C?倒角B. D?倒角C. R? 圆角D. F?圆角正确答案：BC2. 以下可以实现对象从二维到三维转换的命令是（）A. EXTRUDEB. LENGTHENC. REVOLVE正确答案：AC3. AUTOCAD的层不可以删除的是（）A. 0层B. 外部参照的图层C. 有对象的层D. 定义点图层正确答案：ABCD4. 使用AutoCAD设计中心（）A. 浏览不同图形源，从图形文件到网页上的符号库B. 将图形文件从控制面板拖放到绘图区域中即可打开图形C. 创建指常用图形\文件夹和Internet地址的快捷方式D. 以上都不正确正确答案：ABC5. 下列哪些是可用查询得到的（）A. 面积B. 距离C. 状态D. 体积正确答案：ABCD吉大17春学期《土木工程制图》在线作业一三、判断题（共 10 道试题，共 40 分。
