2019年4月全国高等教育自学考试试题土木工程制图试卷（课程代码02386）一、单项选择题（本大题共5小题，每小题2分，共10分）1.在工程制图中，某物体用放大一倍的比例绘图，在标题栏比例项中应填写A.放大一倍B.1：1C.1：2D.2：12.在建筑施工图中，详图符号中的分母3表示的是A.详图编号B.详图所在的定位轴线编号C.被索引的详图所在图纸编号D.详图所在的图纸编号3.已知点A的坐标为（10，5，25），则点A到侧立投影面W面的距离为A.10B.5C.25D.204.结构施工图中，构件代号GL表示A.框架梁B.圈梁C.屋面梁D.过梁5.在AutoCAD中，使用ZOOM命令缩放图形时，图形的实际尺寸A.不变B.按比例缩小C.随机缩放D.按比例变大二、填空题（本大题共5小题，每小题2分，共10分。

请在每小题的空格中填上正确答案。

错填、不填均无分。

）6.尺寸标注中标注坡度时，应加坡度符号“”，该符号的箭头应指向________。

7.直线的标高投影的其中一种表示方法为：在直线的________投影上加注直线两端点的标高。

8.在编写附加定位轴线的编号时，③轴线和④轴线之间的第一根附加轴线应表示为____。

9.常用建筑材料图例中，表示的是________。

10.在AutoCAD系统中，用户所绘制的图形是以图形文件的形式保存的。

AutoCAD图形文件的扩展名为“________”。

三、作图题（本大题8分）11.求作直线AB上点C的三面投影，使AC：CB=3：2，并作出AB的侧面投影。

12.完成五边形ABCDE及其上线段MN的水平投影。

13.用换面法求两水平线AB、CD的距离。

14.完成四棱锥切割体的水平投影和侧面投影。

15.已知圆柱被平面截切后的正面投影，补全其水平投影和侧面投影。

16.根据所给形体的三视图作其正等轴测图。

17.根据所给形体的正面投影和侧面投影，补绘水平投影。

18.根据所给形体的水平投影和正面投影，补绘侧面投影。

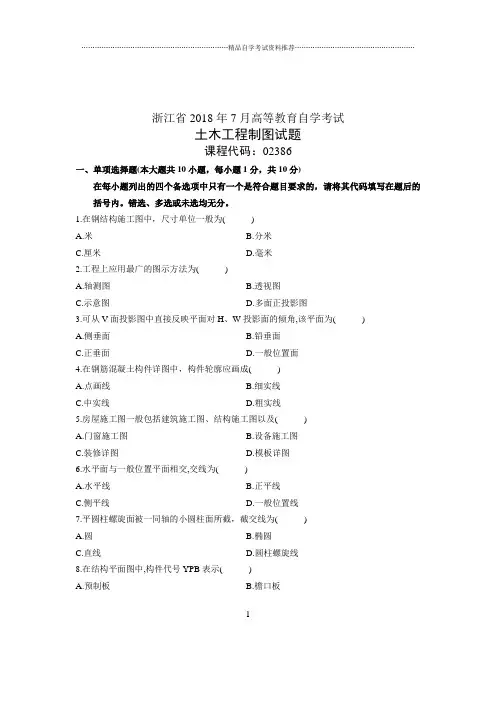

浙江省2018年7月高等教育自学考试土木工程制图试题课程代码：02386一、单项选择题(本大题共10小题，每小题1分，共10分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.在钢结构施工图中，尺寸单位一般为( )A.米B.分米C.厘米D.毫米2.工程上应用最广的图示方法为( )A.轴测图B.透视图C.示意图D.多面正投影图3.可从V面投影图中直接反映平面对H、W投影面的倾角,该平面为( )A.侧垂面B.铅垂面C.正垂面D.一般位置面4.在钢筋混凝土构件详图中，构件轮廓应画成( )A.点画线B.细实线C.中实线D.粗实线5.房屋施工图一般包括建筑施工图、结构施工图以及( )A.门窗施工图B.设备施工图C.装修详图D.模板详图6.水平面与一般位置平面相交,交线为( )A.水平线B.正平线C.侧平线D.一般位置线7.平圆柱螺旋面被一同轴的小圆柱面所截，截交线为( )A.圆B.椭圆C.直线D.圆柱螺旋线8.在结构平面图中,构件代号YPB表示( )A.预制板B.檐口板1C.雨篷板D.阳台板9.在土建图中有剖切位置符号及编号，其对应图为( )A.剖面图、向左投影B.剖面图、向右投影C.断面图、向左投影D.断面图、向右投影10.由总平面图绘制建筑群的轴测图，应采用( )A.正二测B.正等测C.斜二测D.水平斜等测二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。

错填、不填均无分。

1.点的X坐标反映了该点离开______投影面的距离。

2.结构施工图中，构件代号TL表示______。

3.在路线平面图中，设计路线是采用（图线）______来表示的。

4.在分层剖切的剖面图中，各层次间应用______线来分解。

5.某直线的V面投影反映实长，该直线为______。

6.在建筑平面图中，横向定位轴线用阿拉伯数字并按______顺序编号。

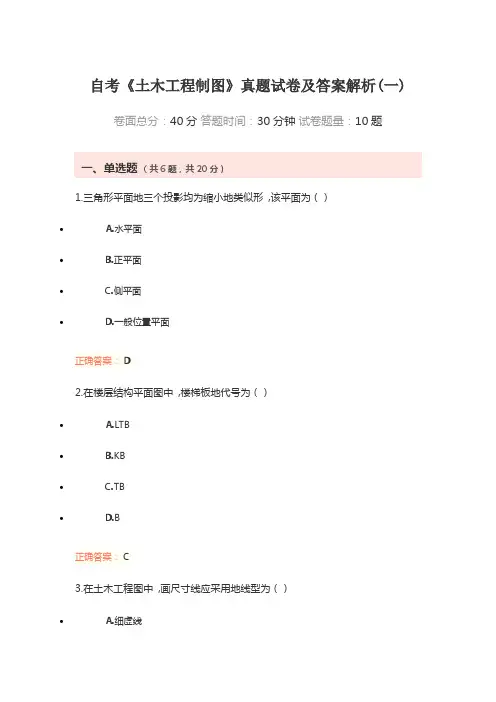

自考《土木工程制图》真题试卷及答案解析(一) 卷面总分：40分答题时间：30分钟试卷题量：10题
一、单选题（共6题，共20分）
1.三角形平面地三个投影均为缩小地类似形,该平面为（）
• A.水平面
• B.正平面
• C.侧平面
• D.一般位置平面
正确答案：D
2.在楼层结构平面图中,楼梯板地代号为（）
• A.LTB
• B.KB
• C.TB
• D.B
正确答案：C
3.在土木工程图中,画尺寸线应采用地线型为（）
• A.细虚线
• B.细实线
• C.中实线
• D.中虚线
正确答案：B
4.材料图例表示（）
• A.自然土
• B.素土夯实
• C.三合土
• D.混凝土
正确答案：B
5.平圆柱螺旋面被一同轴地小圆柱面所截,截交线为（）• A.圆
• B.椭圆
• C.圆柱螺旋线
• D.直线
正确答案：C
6.在土中对土颗粒产生浮力作用的是（）
重力水是指受重力或压力差作用而移动的自由水，其对土颗粒产生浮力作用。

二、填空题（共5题，共20分）
7.工程上应用最广地图示方法为_________图.
正确答案：
多面正投影
8.侧平线地_________投影反映直线地实长 .
正确答案：
W
9.用平行于正圆柱体轴线地平面截该立体,所截得地图形为_________.
正确答案：
矩形
10.在某一张建施图中,有详图符号,其分子8地含义为_________.
正确答案：
详图编号
11.使用CAD绘制图形,需要应用地绘图命令包括画矩形及_________.
正确答案：填充。

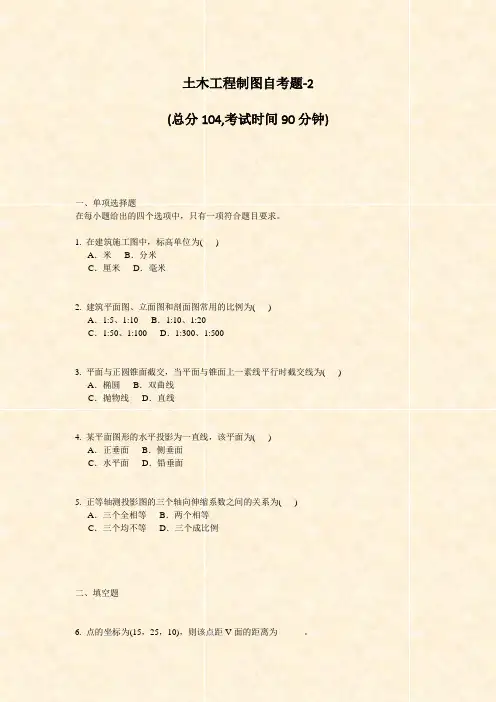

土木工程制图自考题-2(总分104,考试时间90分钟)一、单项选择题在每小题给出的四个选项中，只有一项符合题目要求。

1. 在建筑施工图中，标高单位为( )A．米 B．分米C．厘米 D．毫米2. 建筑平面图、立面图和剖面图常用的比例为( )A．1:5、1:10 B．1:10、1:20C．1:50、1:100 D．1:300、1:5003. 平面与正圆锥面截交，当平面与锥面上一素线平行时截交线为( )A．椭圆 B．双曲线C．抛物线 D．直线4. 某平面图形的水平投影为一直线，该平面为( )A．正垂面 B．侧垂面C．水平面 D．铅垂面5. 正等轴测投影图的三个轴向伸缩系数之间的关系为( )A．三个全相等 B．两个相等C．三个均不等 D．三个成比例二、填空题6. 点的坐标为(15，25，10)，则该点距V面的距离为______。

7. 判定两条正平线是否平行，应从它们的______进行判定。

8. 两直线既不平行也不相交，称为两直线______。

9. 透视投影是用______投影法将物体投射在单一投影面上所得到的具有立体感的图形。

10. 楼层建筑平面图实为水平剖面，其剖切位置一般在该楼层______上方。

三、判定两直线的相对位置11. ______12. ______13. ______14. ______四、15. 已知垂直于H面的正方形对角线AB的V、H面投影，求此正方形的投影。

五、16. 已知等腰三角形ABC的底边BC在直线L上，底边BC的长度等于A点到直线L的距离的二倍，求等腰三角形ABC的投影。

六、补出立体的第三投影图17. 求侧面投影图18. 求正面投影图七、19. 根据三面投影绘制正等测图八、20. 求作穿孔四棱柱的H、W投影。

九、21. 求作三棱柱与圆锥相贯线的H、W投影。

十、22. 根据所给图样，画出物体的2-2剖面图和3-3断面图。

十一、23. 作位于H面上的矩形的透视。

十二、24. 补全梁的2-2、3-3断面图。

土木工程制图试题及答案一、选择题（每题2分，共20分）1. 下列关于土木工程制图的说法，不正确的是：a) 土木工程制图是一种用来描述和表示工程设计方案的图形语言b) 土木工程制图可以包括平面图、剖面图、立面图等不同类型的图纸c) 土木工程制图只用于施工图阶段，不涉及设计和规划阶段d) 土木工程制图通常使用专业的绘图软件进行制作和编辑2. 在土木工程制图中，以下哪种线型常用于表示道路中心线？a) 实线b) 虚线c) 破折线d) 红色线3. 土木工程制图中的“坡度”是指：a) 道路的坡度b) 水平线与斜线之间的夹角c) 土地的坡度d) 强度与坚固度之间的关系4. 下列关于土木工程剖面图的说法，错误的是：a) 土木工程剖面图通常用于展示和说明地形和地面高程的变化b) 土木工程剖面图由平面图投影而成，展示了某一方向上的截面信息c) 土木工程剖面图可以帮助工程师分析和解决在不同地形条件下的设计问题d) 土木工程剖面图只包括水平方向的信息，不包括垂直方向的信息5. 土木工程设计中常用的CAD软件是指：a) 计算机辅助设计软件b) 基于云端的设计软件c) 能够进行三维建模的设计软件d) 能够进行结构分析和模拟的设计软件6. 在土木工程制图中，图纸比例的选择原则是：a) 越大越好，以便细节更清晰b) 越小越好，以便整个项目能够在一张图纸上显示完整c) 根据实际需求选择，既满足细节展示又不至于图纸过大过长d) 随意选择，不需要考虑图纸的比例7. 土木工程制图中，下列哪种图纸常用于表示建筑物的外观和细节？a) 平面图b) 剖面图c) 立面图d) 布置图8. 土木工程制图中，下列关于符号的说法，错误的是：a) 符号是用来代表物体、设备或者特定情况的图形b) 符号可以简化图纸，使信息更加清晰易读c) 符号的使用在不同的国家和地区可能存在差异d) 符号只在设计和规划阶段使用，不需要在施工图和施工过程中使用9. 在土木工程制图中，下列哪个单位用于表示比例尺的电子数据？a) mmb) mc) cmd) %10. 下列关于土木工程制图的图例，不正确的是：a) 图例是用来解释和说明图纸上的符号、颜色和线型使用的说明文字和图形b) 图例一般位于图纸的右上角或者右下角c) 图例中应标明比例尺和图纸规格d) 图例可标明设计人员的信息，如姓名和联系方式二、简答题（每题5分，共30分）1. 请简要说明土木工程平面图、立面图和剖面图的基本特点和用途。

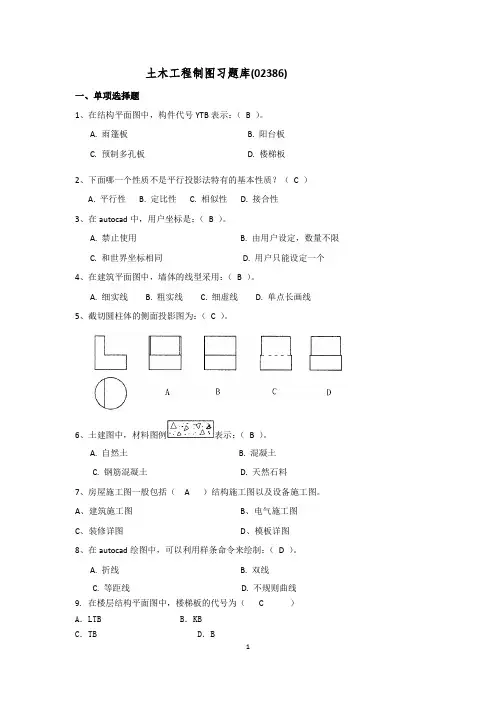

土木工程制图习题库(02386)一、单项选择题1、在结构平面图中，构件代号YTB表示：（B ）。

A. 雨篷板B. 阳台板C. 预制多孔板D. 楼梯板2、下面哪一个性质不是平行投影法特有的基本性质？（C ）A. 平行性B. 定比性C. 相似性D. 接合性3、在autocad中，用户坐标是：（B ）。

A. 禁止使用B. 由用户设定，数量不限C. 和世界坐标相同D. 用户只能设定一个4、在建筑平面图中，墙体的线型采用：（B ）。

A. 细实线B. 粗实线C. 细虚线D. 单点长画线5、截切圆柱体的侧面投影图为：（C ）。

6、土建图中，材料图例表示：（B ）。

A. 自然土B. 混凝土C. 钢筋混凝土D. 天然石料7、房屋施工图一般包括（ A ）结构施工图以及设备施工图。

A、建筑施工图B、电气施工图C、装修详图D、模板详图8、在autocad绘图中，可以利用样条命令来绘制：（D ）。

A. 折线B. 双线C. 等距线D. 不规则曲线9. 在楼层结构平面图中，楼梯板的代号为（C）A．LTB B．KBC．TB D．B10、钢筋混凝土梁详图常用的比例是（ D ）A、1:1000、1:2000、1:5000B、1:200、1:250、1:500C、1:100、1:150、1:200D、1:10、1:20、1:5011、房屋施工图一般包括建筑施工图、结构施工图以及：（B ）。

A. 门窗施工图B. 设备施工图C. 装修详图D. 模板详图12．在绘图软件中，图形编辑命令包括打断、平移、旋转、拉伸及（B）A.多边形B.镜像C.直线D.剖面线13、平圆柱螺旋面被一同轴的小圆柱面所截，截交线为：（A ）。

A. 圆柱螺旋线B. 圆C. 椭圆D. 直线14、在土建图中，多孔保温的材料图例表示为：（A ）。

A. B.C. D.15、.垂直于轴测投影面的直线,其斜二测投影长度应为其实长的( D )A.0.82倍B.1.5倍C.1倍D. 0.5倍16.圆的直径为10，采用比例2:1在图纸上表达正确的是（B ）17.两同时垂直予水平面的平面相交，其交线为（C）A.水平面B.正垂线C.铅垂线D.侧垂线18.以下是用中心投影法形成的图形是（D ）A.轴测图B.镜像投影图C.平面图D.透视图19.在房屋的总平面图中，表示新建房屋用（C ）A 粗实线B．细实线 C.粗虚线 D.细虚线20.在土建施工详图中，图例表示（C ）A.金属B.玻璃C.普通砖D混凝土21.在计算机绘图中，实现对称的图形可以利用的命令（D ）A．拷贝 B.平移 C.旋转 D.镜像二、多项选择题1、在autocad中可以指定每个图层的（ABCDE）。

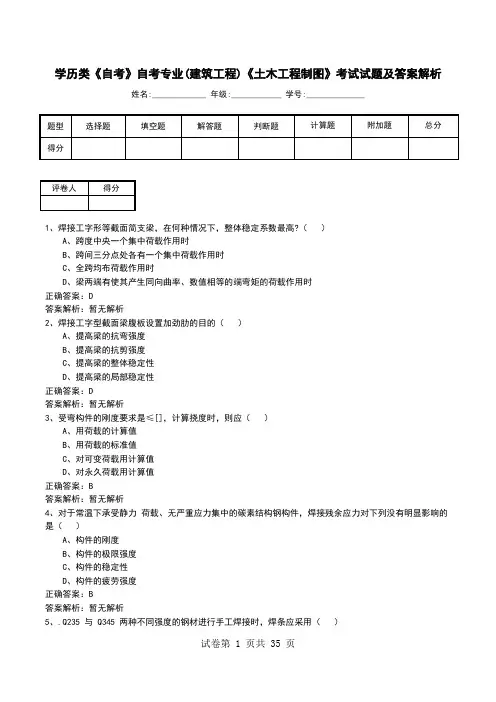

学历类《自考》自考专业(建筑工程)《土木工程制图》考试试题及答案解析姓名:_____________ 年级:____________ 学号:______________1、焊接工字形等截面简支梁，在何种情况下，整体稳定系数最高?（）A、跨度中央一个集中荷载作用时B、跨间三分点处各有一个集中荷载作用时C、全跨均布荷载作用时D、梁两端有使其产生同向曲率、数值相等的端弯矩的荷载作用时正确答案：D答案解析：暂无解析2、焊接工字型截面梁腹板设置加劲肋的目的（）A、提高梁的抗弯强度B、提高梁的抗剪强度C、提高梁的整体稳定性D、提高梁的局部稳定性正确答案：D答案解析：暂无解析3、受弯构件的刚度要求是≤[]，计算挠度时，则应（）A、用荷载的计算值B、用荷载的标准值C、对可变荷载用计算值D、对永久荷载用计算值正确答案：B答案解析：暂无解析4、对于常温下承受静力荷载、无严重应力集中的碳素结构钢构件，焊接残余应力对下列没有明显影响的是（）A、构件的刚度B、构件的极限强度C、构件的稳定性D、构件的疲劳强度正确答案：B答案解析：暂无解析5、.Q235 与 Q345 两种不同强度的钢材进行手工焊接时，焊条应采用（）A、E55型B、E50型C、E43型D、H10MnSi正确答案：C答案解析：暂无解析6、角焊缝的最小焊脚尺寸hfmin≥1.5，最大焊脚尺寸hfmax≤1.2t1，式中的t1和t2分别为（）A、t1为腹板厚度，t2为翼缘厚度B、t1为翼缘厚度，t2为腹板厚度C、t1为较薄的被连接板件的厚度，t2为较厚的被连接板件的厚度D、t1为较厚的被连接板件的厚度，t2为较薄小的被连接板件的厚度正确答案：C答案解析：暂无解析7、在三向正应力状态下，当出现下列何种情况时，钢材易发生脆性破坏（）A、异号应力，且应力差较小B、异号应力，且应力差较大C、同号拉应力，且应力差较小D、同号拉应力，且应力差较大正确答案：D答案解析：暂无解析8、钢材屈服点fy的高低反应材料（）A、受静荷时的最大承载能力B、受静荷时的最大变形能力C、受动荷时的最大承载能力D、受静荷时发生塑性变形前的承载能力正确答案：D答案解析：暂无解析9、关于钢结构的特点叙述错误的是（）A、建筑钢材的塑性和韧性好B、钢材的耐腐蚀性很差C、钢材具有良好的耐热性和防火性D、钢结构更适合于建造高层和大跨结构正确答案：C答案解析：暂无解析10、格构式轴心受压构件的整体稳定计算时，由于( )，因此以换算长细比x代替x。

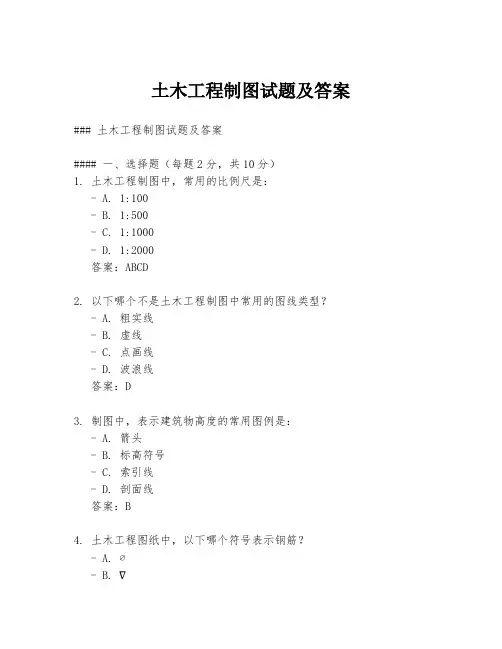

土木工程制图试题及答案### 土木工程制图试题及答案#### 一、选择题（每题2分，共10分）1. 土木工程制图中，常用的比例尺是：- A. 1:100- B. 1:500- C. 1:1000- D. 1:2000答案：ABCD2. 以下哪个不是土木工程制图中常用的图线类型？- A. 粗实线- B. 虚线- C. 点画线- D. 波浪线答案：D3. 制图中，表示建筑物高度的常用图例是：- A. 箭头- B. 标高符号- C. 索引线- D. 剖面线答案：B4. 土木工程图纸中，以下哪个符号表示钢筋？- A. ∅- B. ∇- C. ∑- D. ∞答案：A5. 制图中，尺寸标注的基本要求不包括：- A. 清晰- B. 准确- C. 随意- D. 完整答案：C#### 二、填空题（每空2分，共20分）1. 在土木工程制图中，平面图通常表示建筑物的_______面视图。

答案：水平2. 剖面图是通过在建筑物上作_______来展示内部结构的一种图纸。

答案：剖切面3. 土木工程图纸中的尺寸线通常使用_______线绘制。

答案：细实4. 钢筋的直径用_______符号表示。

答案：∅5. 标高是指建筑物或构筑物的_______相对于基准面的高度。

答案：某点的高度#### 三、简答题（每题10分，共20分）1. 简述土木工程制图中，剖面图和断面图的区别。

答案：剖面图是展示建筑物或结构物在某一平面上的垂直剖面，通常用于展示建筑物的内部结构和材料层次。

断面图则是展示某一特定截面的形状和尺寸，通常用于展示结构的横截面或纵截面。

2. 解释土木工程制图中，尺寸标注的重要性。

答案：尺寸标注在土木工程制图中至关重要，它确保了图纸的准确性和可读性。

通过尺寸标注，施工人员可以准确理解设计意图，避免施工误差，确保工程质量和安全。

#### 四、绘图题（共50分）1. 根据所给平面图，绘制相应的立面图和剖面图。

（30分）答案：- 根据平面图，绘制立面图时，需展示建筑物的正面、侧面等视图，注意建筑物的高度、门窗位置和材料等细节。

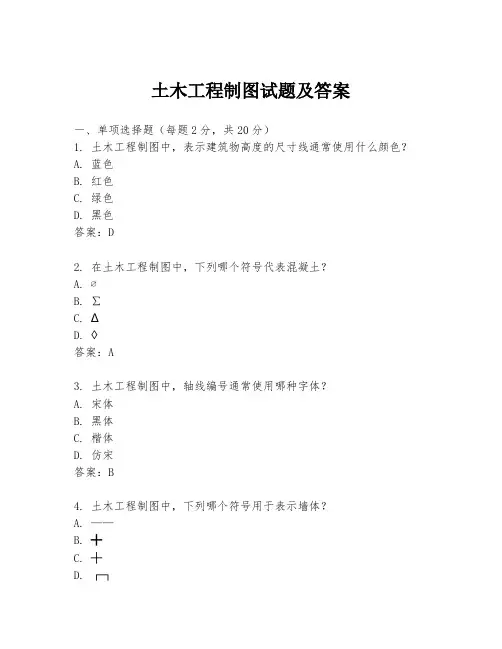

土木工程制图试题及答案一、单项选择题（每题2分，共20分）1. 土木工程制图中，表示建筑物高度的尺寸线通常使用什么颜色？A. 蓝色B. 红色C. 绿色D. 黑色答案：D2. 在土木工程制图中，下列哪个符号代表混凝土？A. ∅B. ∑C. ∆D. ◊答案：A3. 土木工程制图中，轴线编号通常使用哪种字体？A. 宋体B. 黑体C. 楷体D. 仿宋答案：B4. 土木工程制图中，下列哪个符号用于表示墙体？A. ——B. ╋C. ┼D. ┌┐答案：A5. 在土木工程制图中，水平方向的尺寸标注应使用哪种箭头？A. ↗B. ↘C. ↙D. ↖答案：A6. 土木工程制图中，下列哪个符号用于表示门？A. MB. DC. WD. C答案：C7. 土木工程制图中，下列哪个符号用于表示窗户？A. MB. DC. WD. C答案：C8. 在土木工程制图中，下列哪个符号代表钢筋？A. ∅B. ∑C. ∆D. ◊答案：A9. 土木工程制图中，下列哪个符号用于表示楼梯？A. SB. TC. LD. R答案：A10. 在土木工程制图中，下列哪个符号用于表示梁？A. SB. TC. LD. R答案：B二、填空题（每空1分，共10分）1. 土木工程制图中，建筑物的_________（平面、立面、剖面）图是用来展示建筑物的水平方向布局。

答案：平面2. 土木工程制图中，建筑物的_________（平面、立面、剖面）图是用来展示建筑物的垂直方向布局。

答案：立面3. 土木工程制图中，建筑物的_________（平面、立面、剖面）图是用来展示建筑物的内部结构。

答案：剖面4. 在土木工程制图中，建筑物的_________（总平面、平面、立面、剖面）图是展示整个建筑群的布局。

答案：总平面5. 土木工程制图中，建筑物的_________（总平面、平面、立面、剖面）图是展示建筑物的内部结构和空间布局。

答案：平面6. 在土木工程制图中，建筑物的_________（总平面、平面、立面、剖面）图是展示建筑物的外部形状和外观特征。

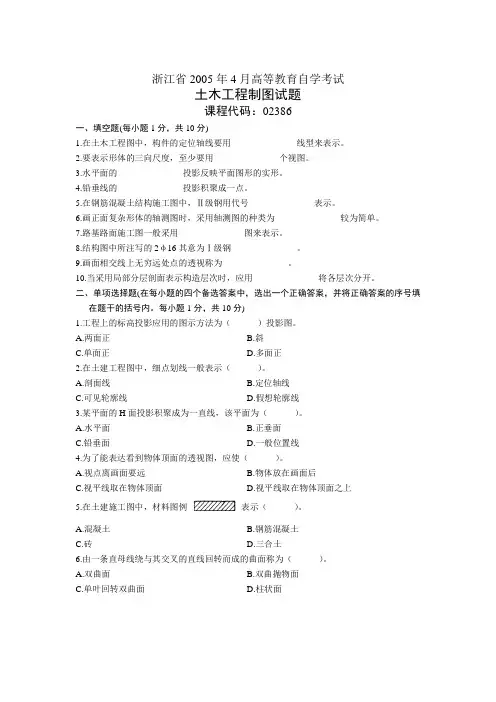

浙江省2005年4月高等教育自学考试土木工程制图试题课程代码：02386一、填空题(每小题1分，共10分)1.在土木工程图中，构件的定位轴线要用_______________线型来表示。

2.要表示形体的三向尺度，至少要用_______________个视图。

3.水平面的_______________投影反映平面图形的实形。

4.铅垂线的_______________投影积聚成一点。

5.在钢筋混凝土结构施工图中，Ⅱ级钢用代号_______________表示。

6.画正面复杂形体的轴测图时，采用轴测图的种类为_______________较为简单。

7.路基路面施工图一般采用_______________图来表示。

8.结构图中所注写的2φ16其意为Ⅰ级钢_______________。

9.画面相交线上无穷远处点的透视称为_______________。

10.当采用局部分层剖面表示构造层次时，应用_______________将各层次分开。

二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共10分)1.工程上的标高投影应用的图示方法为（）投影图。

A.两面正B.斜C.单面正D.多面正2.在土建工程图中，细点划线一般表示（）。

A.剖面线B.定位轴线C.可见轮廓线D.假想轮廓线3.某平面的H面投影积聚成为一直线，该平面为（）。

A.水平面B.正垂面C.铅垂面D.一般位置线4.为了能表达看到物体顶面的透视图，应使（）。

A.视点离画面要远B.物体放在画面后C.视平线取在物体顶面D.视平线取在物体顶面之上5.在土建施工图中，材料图例表示（）。

A.混凝土B.钢筋混凝土C.砖D.三合土6.由一条直母线绕与其交叉的直线回转而成的曲面称为（）。

A.双曲面B.双曲抛物面C.单叶回转双曲面D.柱状面7.在钢筋混凝土构件详图中，冷拉Ⅰ级钢筋的代号为（）。

8.工程图中，详图所用比例一般取（）。

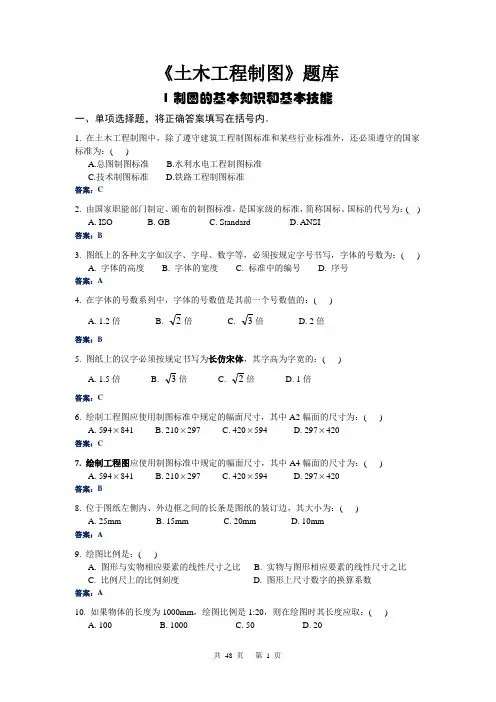

《土木工程制图》题库1制图的基本知识和基本技能一、单项选择题，将正确答案填写在括号内。

1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准答案：C2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( )A. ISOB. GBC. StandardD. ANSI答案：B3. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号答案：A4. 在字体的号数系列中，字体的号数值是其前一个号数值的：( )A. 1.2倍B. 2倍C. 3倍D. 2倍答案：B5. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )A. 1.5倍B. 3倍C. 2倍D. 1倍答案：C6. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：C7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：B8. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )A. 25mmB. 15mmC. 20mmD. 10mm答案：A9. 绘图比例是：( )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数答案：A10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为：A. 100B. 1000C. 50D. 20答案：B12. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线答案：A13. 粗实线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：B14. 中粗虚线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：C15. 粗线、中粗线和细线的宽度比率为：( )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:1答案：D16. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm答案：C17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm答案：C18. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外答案：C19. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线答案：D21. 绘图仪器中分规的主要作用是：( )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段答案：C22. 徒手画图草图时：( )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调答案：D2投影的基本知识23. 工程上常用的图示方法中使用最广泛的是那一种？( )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法答案：A24. 下面关于轴测投影的说法哪一个是正确的？( )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感答案：A25. 正投影法是指：( )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法答案：B26. 多面正投影法的优点是：( )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好答案：D27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质？( )A. 同素性B. 从属性C. 积聚性D. 平行性答案：D28. 下面哪一个性质不是平行投影法特有的基本性质？( )A. 平行性B. 定比性C. 相似性D. 接合性答案：C29. 平行投影法中图形的相仿性是指：( )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性答案：C30. 三面投影图在度量关系上有：( )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐答案：C31. 三面投影图中水平投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：B32. 三面投影图中正面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：C33. 三面投影图中侧面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：D3点、直线、平面的投影34. 如果A点在V投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：B35. 如果A点在H投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：C36. 如果A点在W投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：A37. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A38. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：C39. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A40. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：D41. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：B42. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 交错垂直答案：B43. 右图所示平面的类型是：( )A. 水平面B. 正平面C. 侧垂面D. 任意倾斜平面（一般位置平面）答案：D44. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：A45. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：B46. 右图所示平面的类型是：( )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面答案：B4轴测图1．有2个轴的轴向变形系数相等的斜轴测投影称为( )。

《土木工程制图》题库1制图的基本知识和基本技能一、单项选择题，将正确答案填写在括号内。

1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准答案：C2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( )A. ISOB. GBC. StandardD. ANSI答案：B3. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号答案：A4. 在字体的号数系列中，字体的号数值是其前一个号数值的：( )A. 1.2倍B. 2倍C. 3倍D. 2倍答案：B5. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )A. 1.5倍B. 3倍C. 2倍D. 1倍答案：C6. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：C7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：B8. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )A. 25mmB. 15mmC. 20mmD. 10mm答案：A9. 绘图比例是：( )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数答案：A10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为：A. 100B. 1000C. 50D. 20答案：B12. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线答案：A13. 粗实线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：B14. 中粗虚线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：C15. 粗线、中粗线和细线的宽度比率为：( )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:1答案：D16. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm答案：C17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm答案：C18. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外答案：C19. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线答案：D21. 绘图仪器中分规的主要作用是：( )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段答案：C22. 徒手画图草图时：( )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调答案：D2投影的基本知识23. 工程上常用的图示方法中使用最广泛的是那一种？( )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法答案：A24. 下面关于轴测投影的说法哪一个是正确的？( )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感答案：A25. 正投影法是指：( )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法答案：B26. 多面正投影法的优点是：( )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好答案：D27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质？( )A. 同素性B. 从属性C. 积聚性D. 平行性答案：D28. 下面哪一个性质不是平行投影法特有的基本性质？( )A. 平行性B. 定比性C. 相似性D. 接合性答案：C29. 平行投影法中图形的相仿性是指：( )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性答案：C30. 三面投影图在度量关系上有：( )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐答案：C31. 三面投影图中水平投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：B32. 三面投影图中正面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：C33. 三面投影图中侧面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：D3点、直线、平面的投影34. 如果A点在V投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：B35. 如果A点在H投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：C36. 如果A点在W投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：A37. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A38. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：C39. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A40. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：D41. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：B42. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 交错垂直答案：B43. 右图所示平面的类型是：( )A. 水平面B. 正平面C. 侧垂面D. 任意倾斜平面（一般位置平面）答案：D44. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：A45. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：B46. 右图所示平面的类型是：( )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面答案：B4轴测图1．有2个轴的轴向变形系数相等的斜轴测投影称为( )。

土木工程制图考试试题一、单项选择题（每题2分，共20分）1. 土木工程制图中，比例尺是用来表示图纸与实际物体的尺寸比例关系，以下哪项不是比例尺的作用？A. 确定物体的尺寸B. 表示物体的大小B. 反映物体之间的相对位置D. 用于计算实际距离2. 在土木工程制图中，以下哪项不是平面图的组成部分？A. 建筑物的平面布局B. 建筑物的立面图C. 建筑物的剖面图D. 建筑物的平面尺寸和定位轴线3. 下列关于土木工程图线类型的描述，哪项是错误的？A. 粗实线用于表示主要轮廓线B. 中实线用于表示次要轮廓线C. 虚线用于表示断开的部分D. 点画线用于表示中心线4. 在土木工程图纸中，标注尺寸时，以下哪项做法是不正确的？A. 尺寸线应清晰，避免与其他图线混淆B. 尺寸数字应标注在尺寸线的上方或旁边C. 所有尺寸都应标注单位D. 尺寸数字可以标注在图线的中间5. 下列关于土木工程图纸中剖面图的描述，哪项是正确的？A. 剖面图可以显示建筑物的内部结构B. 剖面图只显示建筑物的外部轮廓C. 剖面图是建筑物的平面视图D. 剖面图是建筑物的立体视图6. 在土木工程制图中，以下哪项不是尺寸标注的基本要求？A. 尺寸应准确无误B. 尺寸线应与被标注的图线平行C. 尺寸数字应尽量标注在图线的外侧D. 尺寸数字可以任意标注，只要清晰可见7. 下列关于土木工程图纸中符号的描述，哪项是错误的？A. 符号用于简化图纸，提高制图效率B. 符号具有唯一性，不能混淆C. 符号可以随意创造，只要绘图者明白其含义D. 符号应符合相关标准和规范8. 在土木工程图纸中，以下哪项不是结构平面图的内容？A. 柱网布置B. 梁的布置C. 管道布置D. 基础布置9. 下列关于土木工程图纸中索引符号的描述，哪项是错误的？A. 索引符号用于索引详图B. 索引符号应清晰可见C. 索引符号可以用于表示不同比例的图纸D. 索引符号应标注在被索引的详图附近10. 在土木工程图纸中，以下哪项不是建筑平面图的内容？A. 墙体布置B. 门窗位置C. 楼梯位置D. 施工说明二、填空题（每空2分，共20分）11. 土木工程制图中，________是用来表示建筑物高度的一种图示方法。

2011年4月高等教育自学考试《土木工程制图》试题及答案（课程代码：02386）一、单项选择题(本大题共5小题,每小题1分,共5分)在每小题列出地四个备选项中只有一个是符合题目要求地,请将其代码填写在题后地括号内.错选、多选或未选均无分.1.三角形平面地三个投影均为缩小地类似形,该平面为( D)A.水平面B.正平面C.侧平面D.一般位置平面2.在楼层结构平面图中,楼梯板地代号为( C)A.LTBB.KBC.TBD.B3.在土木工程图中,画尺寸线应采用地线型为( B)A.细虚线B.细实线C.中实线D.中虚线4.材料图例表示( B)A.自然土B.素土夯实C.三合土D.混凝土5.平圆柱螺旋面被一同轴地小圆柱面所截,截交线为( C)A.圆B.椭圆C.圆柱螺旋线D.直线二、填空题(本大题共5小题,每小题1分,共5分)请在每小题地空格中填上正确答案.错填、不填均无分.6.工程上应用最广地图示方法为_多面正投影________图.7.侧平线地___W______投影反映直线地实长.8.用平行于正圆柱体轴线地平面截该立体,所截得地图形为__矩形_______.9.在某一张建施图中,有详图符号,其分子8地含义为___详图编号______.10.使用CAD绘制图形,需要应用地绘图命令包括画矩形及__填充_______.三、写出用绘图软件绘下面图形,需用地绘图和编辑命令.(本大题共2小题,每小题3分,共6分)11.绘制图（A）图形时,需用地命令包括：_________12.由图（A）改为图（B）时,需用地命令：_________四、过点A作ABC平面内地水平线AD；求平面对H投影面地倾角.(本大题8分)13.五、判定两直线地相对位置（平行、相交、交叉）.(本大题共4小题,每小题2分,共8分)14._________ 15._________ 16._________ 17._________六、求立体地第三投影图.(本大题共2小题,每小题7分,共14分)18.求侧面投影图19.求水平投影图七、画出立体地斜二轴测图.(本大题10分)20.八、补全带切口地四棱锥地水平投影并求出侧面投影.(本大题12分)21.九、求作三棱柱与圆柱相贯线地侧面投影.(本大题10分)22.十、画出物体地1-1剖面图.(本大题10分)23.十一、根据钢筋混凝土梁地结构图,填写钢筋表.(本大题12分) 24.编号①②③④直径种类根数详细参考答案,请打开网页进行搜索：/rufeng12-doc-483904-11-1.html。

土木工程制图试题及答案一、选择题1. 土木工程制图中，常用的比例尺是：A. 1:10B. 1:50C. 1:100D. 1:500答案：C2. 以下哪个符号表示墙体？A. ∎B. ∆C. ○D. □答案：D3. 土木工程制图中，表示基础平面的图通常使用：A. 粗实线B. 虚线C. 点划线D. 双点划线答案：A二、简答题1. 简述土木工程制图中平面图、立面图和剖面图的区别。

平面图展示了建筑物的水平面布局，包括房间的分布和尺寸。

立面图则展示了建筑物的侧面视图，显示建筑物的高度和外观特征。

剖面图是通过建筑物的某个部位进行垂直切割，展示内部结构和材料的分布。

2. 描述土木工程制图中尺寸标注的基本原则。

尺寸标注应清晰、准确，避免混淆。

主要尺寸线应使用粗实线，辅助尺寸线使用细实线或虚线。

尺寸数字应放置在尺寸线的中点或末端，且应易于阅读。

三、计算题1. 给定一个矩形基础平面图，长为20米，宽为15米。

若在长边上每隔5米设置一个柱子，问总共需要设置多少个柱子？答案：在长边上，20米除以5米等于4个柱子，但由于是两端都要设置柱子，所以总共需要5个柱子。

2. 某建筑物的立面图显示，从地面到屋顶的高度为30米。

若按照1:100的比例尺绘制，问在图纸上的表示高度是多少厘米？答案：按照1:100的比例尺，30米在图纸上的高度为30米 *(1/100) = 0.3米，即30厘米。

四、绘图题1. 根据以下描述绘制一个简单的土木工程平面图：- 一个长方形房间，长10米，宽6米。

- 房间内有一扇门，位于长边的中间位置，门宽1米。

- 房间内有两扇窗户，分别位于短边的两端，每扇窗户宽1.5米。

答案：绘制时，首先用粗实线表示房间的四边，然后在长边的中间位置绘制一扇门，用细实线表示。

接着，在短边的两端各绘制一扇窗户，同样使用细实线。

最后，进行尺寸标注，包括房间的长、宽以及门窗的尺寸。

29.水平线的H投影反映直线的实长及对_______________投影面的倾角。

30.在结构平面布置图中，构件代号L表示______________。

31.指北针的规定画法和用途？32.梁平面表示法中，Ф8 -100（4）/150（2）表示什么含义？ 33.何为阶梯剖面图？一般适用于什么情况？34何为建筑详图？建筑详图有哪几种常用图样？31.简述标准层平面图应标注的内容。

32.梁平面表示法中，Ф8 -100（4）/150（2）表示什么含义？ 33.何为阶梯剖面图？一般适用于什么情况？ 34.标注中尺寸数字标注的原则？31.简要叙述基本视图的名称、投射方向及其在建筑制图中的名称？ 32.柱平面表示法中，8Ф10-100/150表示什么含义？33.何为剖面图？一般适用于什么情况？ 34房屋施工图的分类。

31.按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容？32.图样上标注直线尺寸时尺寸的起止符号画法是如何规定的? 33.何为阶梯剖面图？一般适用于什么情况？34.何为建筑详图？建筑详图有哪几种常用图样？31.何为全剖面图？一般适用于什么情况？32.何为建筑详图？建筑详图有哪几种常用图样？33.剖面图与断面图有何不同？34图样上标注直线尺寸时尺寸的起止符号画法是如何规定的?31.指北针的规定画法和用途？32、梁平法中，集中标注必须标注哪几项内容？ 33、何为阶梯剖面图？一般适用于什么情况？34、组合体的尺寸种类有哪些？各种尺寸的含义是什么？31.在平面图上一般要标注哪些内容？32.按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容？33.简述底层平面图与其他平面图相比，特别应标注的内容。

34什么是剖面图？什么是断面图？它们有什么区别？31.什么是剖面图？什么是断面图？它们有什么区别32.组合体的尺寸种类有哪些？各种尺寸的含义是什么？33.楼梯的基本组成是什么？楼梯详图包括哪几种基本图样？ 34简述标准层平面图应标注的内容。
