钢结构防火涂料涂层厚度测定方法

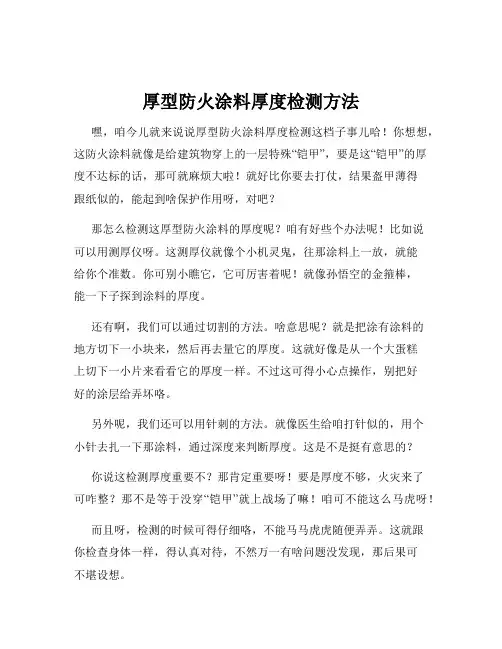

厚型防火涂料厚度检测方法嘿，咱今儿就来说说厚型防火涂料厚度检测这档子事儿哈！你想想，这防火涂料就像是给建筑物穿上的一层特殊“铠甲”，要是这“铠甲”的厚度不达标的话，那可就麻烦大啦！就好比你要去打仗，结果盔甲薄得跟纸似的，能起到啥保护作用呀，对吧？那怎么检测这厚型防火涂料的厚度呢？咱有好些个办法呢！比如说可以用测厚仪呀。

这测厚仪就像个小机灵鬼，往那涂料上一放，就能给你个准数。

你可别小瞧它，它可厉害着呢！就像孙悟空的金箍棒，能一下子探到涂料的厚度。

还有啊，我们可以通过切割的方法。

啥意思呢？就是把涂有涂料的地方切下一小块来，然后再去量它的厚度。

这就好像是从一个大蛋糕上切下一小片来看看它的厚度一样。

不过这可得小心点操作，别把好好的涂层给弄坏咯。

另外呢，我们还可以用针刺的方法。

就像医生给咱打针似的，用个小针去扎一下那涂料，通过深度来判断厚度。

这是不是挺有意思的？你说这检测厚度重要不？那肯定重要呀！要是厚度不够，火灾来了可咋整？那不是等于没穿“铠甲”就上战场了嘛！咱可不能这么马虎呀！而且呀，检测的时候可得仔细咯，不能马马虎虎随便弄弄。

这就跟你检查身体一样，得认真对待，不然万一有啥问题没发现，那后果可不堪设想。

咱还得注意检测的频率呢，不能说测一次就不管啦。

就跟你每天要吃饭一样，这检测也得定期来。

不然时间长了，涂料万一有啥变化你都不知道。

总之啊，厚型防火涂料厚度检测这事可不能小瞧，得认真对待，用对方法，多检测几次。

这样才能保证我们的建筑物穿上这层“铠甲”后能真正起到防火的作用呀！咱可不能拿生命和财产开玩笑，对吧？所以呀，大家都得重视起来，让这厚型防火涂料好好地保护我们的家，我们的生活！。

钢结构防火涂料检测项随着钢结构建筑的不断增加，安全性和防火等问题也备受关注。

其中，钢结构防火涂料检测项是一个非常重要的项目，可以确保钢结构建筑的安全性和防火性能。

钢结构防火涂料是一种特殊的涂料，通常采用无机防火涂料、有机防火涂料和钢结构防腐涂料。

这些涂料的特点是防腐、防水、隔热、防火和耐候性能好。

但是，由于使用环境和时间的影响，钢结构防火涂料的性能会受到影响，因此需要进行定期的检测。

下面是钢结构防火涂料检测的步骤：1. 检测前的准备工作在进行钢结构防火涂料检测前，需要进行一系列准备工作。

首先，检测前需要了解涂料的种类、涂布方式和施工要求等信息。

其次，在检测前需要对待测涂料的表面进行处理，如去除灰尘、油污和脱落的涂料等。

最后，选择合适的检测仪器和设备，如断口显微镜、电子显微镜和热分析仪等。

2. 涂层厚度测试涂层厚度是一个重要的参数，可以直接影响钢结构的防火性能。

在进行涂层厚度测试时，需要根据涂料的特性和设计要求，选择合适的测试方法和仪器，并严格按照测试规程进行操作。

3. 表面形态分析通过表面形态分析可以了解涂层的密实度、粘附力、涂布均匀性和抗老化性等性能。

一般的表面形态分析方法包括目测法、显微镜法、电子显微镜法和红外光谱法等。

4. 防火性能测试防火性能测试是涂料检测中最关键的环节之一。

通过防火性能测试，可以了解涂料的防火等级和燃烧性能，对于确保钢结构安全非常重要。

常用的防火性能测试方法包括燃烧性能测试、热传导率测试和烟气密度测试等。

总体来说，钢结构防火涂料检测项是一个复杂的工作，需要专业的人员和设备进行操作。

通过定期的检测，可以及时发现和修复钢结构防火涂料存在的问题，确保钢结构建筑的安全性和防火性能。

钢结构防火涂料测定钢结构防火涂料是一种用于保护钢结构在火灾发生时不被烧损的涂料材料。

它可以防止火灾中的高温对钢结构的损坏，延长钢结构的耐火时间，有助于人员疏散和火灾扑灭。

为了确保钢结构防火涂料的质量和性能符合规定标准，对其进行测定是非常重要的。

防火性能测定是钢结构防火涂料测定中最重要的一部分。

它包括防火保护时间、耐热性、耐火性等指标的测定。

防火保护时间是指涂料在火灾发生后能够保护钢结构不被烧损的时间。

这个参数通常通过模拟真实火灾条件下的实验来进行测定，可以通过测量钢结构表面的温度变化来判断涂料的防火性能。

耐久性测定是钢结构防火涂料测定中的另一个重要方面。

耐久性主要包括耐候性、耐腐蚀性和抗湿热性等指标的测定。

耐候性是指涂料在室外环境下长期使用后能够保持其防火性能不变的能力。

耐腐蚀性是指涂料能够抵抗化学物质侵蚀的能力。

抗湿热性是指涂料在高温高湿环境下能够保持其防火性能不变的能力。

化学性能测定是钢结构防火涂料测定中的另一个重要方面。

这些性能包括涂料的成分、溶解度、干燥速度等。

涂料的成分可以通过化学分析方法进行测定，溶解度可以通过浸泡试验来测定，干燥速度可以通过实验室条件下的干燥时间来测定。

外观质量测定是评价钢结构防火涂料质量的一个重要指标。

这包括涂层的外观平整度、颜色一致性、附着力等。

这些指标可以通过目测、显微镜观察、拉伸试验等方法来测定。

施工性能测定是评价钢结构防火涂料施工操作性能的一个重要方面。

涂料的施工性能主要包括涂布性、耐水性和可涂性等。

涂布性是指涂料在施工过程中的流动性和涂布行为。

耐水性是指涂料在施工后能够抵抗雨水侵蚀的能力。

可涂性是指涂料能够均匀、牢固地附着在钢结构表面的能力。

综上所述，钢结构防火涂料的测定是确保涂料质量和性能符合规定标准的关键步骤。

通过防火性能测定、耐久性测定、化学性能测定、外观质量测定和施工性能测定等方面的测定，我们能够评估涂料的防火性能、耐久性、化学性能、外观质量和施工性能，从而确定其是否符合要求。

钢结构防腐涂层厚度检测工艺规程
1.检查仪器及探头选用
1.1开机检查仪器显示情况；
1.2根据设计/规范要求厚度选用合理探头；
2.仪器的校准
使用校准快和标准片对仪器和探头组合性能进行校准，校准宜采用两点校准，经校准后方可测试。

3.检测位置的选择
检测位置应具有代表性，在检测区域内分布宜均匀，检测前应清除测试点的防火涂层、灰尘、油污等。

4.抽检比例
按构件数抽查10%，且同类构件不应少于3件。

5检测方法
5.1同一构件应检测5处，每处应检测3个相距50mm的测点。

5.2检测时，测点距构件边缘或内转角处的距离不宜小于20mm。

探头与测点表面应垂直接触，接触时间宜保持1S～2S,读取仪器的测量值，进行记录。

6.检测结果的评价
6.1每处3个测点的涂层厚度平均值不应小于设计厚度的85%，同一构件上15个测点的涂层厚度平均值不应小于设计厚度。

6.2当设计对涂层厚度无要求时，涂层干漆膜总厚度：室外应为150μm，室内应为125μm，其允许偏差应为-25μm。

钢结构防火涂料涂层厚度检测标准
钢结构防火涂料涂层厚度的检测标准通常根据具体的国家或地区的规定来确定。

以下是一些一般常用的标准：
1. EN ISO 12944：这是欧洲标准组织（European Standards Organization）发布的用于防护涂料系统评估的标准，其中包括了钢结构防火涂料的涂层厚度检测方法和要求。

2. ISO 19840：这是国际标准化组织（International Organization for Standardization）发布的关于防腐蚀涂料和涂层的检测和测量方法的标准，其中也包括了钢结构防火涂料涂层厚度的检测标准。

3. ASTM D7091：这是美国材料和试验协会（American Society for Testing and Materials）发布的标准，用于测量防腐蚀涂层的厚度，也适用于钢结构防火涂料的涂层厚度测量。

需要注意的是，具体的标准可能会根据具体的使用场景和防火等级的要求来进行调整。

因此，在具体使用前还应注意参考相关设计规范和项目要求来确定涂层厚度的检测标准。

钢结构防火涂料的厚度选择上有什么标准？我国现行标准规范GB14907–2002《钢结构防火涂料》，对钢结构防火涂料的分类和质量要求作出了明确的规定。

国家消防产品质量监督检验机构对超薄型、薄型、厚型钢结构防火涂料产品，分别进行2±0.2mm、5±0.2 mm和25±2mm 三个标准涂层厚度的型式检验，将检验结果(涂层厚度和耐火性能试验时间)作为该产品型式认可证书的产品名称和规格型号的证书内容。

一、钢结构防火涂料按使用场所可分为：a) 室内钢结构防火涂料：用于建筑物室内或隐蔽工程的钢结构表面；b) 室外钢结构防火涂料：用于建筑物室外或露天工程的钢结构表面。

钢结构防火涂料按使用厚度可分为：a) 超薄型钢结构防火涂料：涂层厚度小于或等于3 mm；b) 薄型钢结构防火涂料：涂层厚度大于3 mm且小于或等于7 mm；c) 厚型钢结构防火涂料：涂层厚度大于7 mm且小于或等于45 mm。

二、涂层厚度与耐火极限钢结构防火涂料的质量受多种因素的影响。

不同的生产厂家，由于原材料、生产工艺、配方等因素，其产品质量是不同的。

相同的生产厂家、相同类型的不同批次的产品，其产品质量也存在差异。

如表3所示。

表3、某厂家钢结构防火涂料耐火极限检测数据涂料名称产品批次编号涂层厚度(mm) 耐火极限(min)超薄型钢结构防火涂料CB – 1 2.68 > 120CB – 2 1.80 > 90CB – 3 1.50 > 90CB – 4 2.53 112CB – 5 2.57 61CB – 6 0.68 > 30CB – 7 1.18 33薄型钢结构防火涂料B – 1 4.68 > 160B – 2 8.20 141B – 3 4.80 120B – 4 4.80 120B – 5 3.39 > 90B – 6 3.50 87B – 7 4.70 110B – 8 1.20 > 32厚型钢结构防火涂料H – 1 30.0 212H – 2 30.8 130H – 3 26.0 > 180H – 4 37.0 > 180H – 5 30.0 180H – 6 38.7 182H – 7 20.0 > 120H – 8 17.8 98由表3可以看出，相同类型不同批次的防火涂料，其涂层厚度与耐火极限的相关性不大。

有限责任公司钢结构防火涂层厚度作业指导书编号：HHR/ZD-02编制：现场检测室审批：年月日钢结构防火涂层厚度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中钢结构防火涂层厚度的检测。

2、依据标准GB/T 50621-2010《钢结构现场检测技术标准》。

GB 50205-2001《钢结构工程施工质量验收规范》。

CECS 24：90《钢结构防火涂料应用技术规范》3、仪器设备和人员的要求3.1 钢结构检测所用的仪器、设备和量具应有产品合格证、计量检定机构出具的有效期内的检定(校准)证书，仪器设备的精度应满足检测项目的要求。

检测所用检测试剂应标明生产日期和有效期，并应具有产品合格证和使用说明书。

3.2 对防火涂层的厚度可采用探针和卡尺进行检测，用于检测的卡尺尾部应有可外伸的窄片。

测量设备的量程应大于被测的防火涂层厚度。

3.3 检测设备的分辨率不应低于0.5mm。

3.4 检测人员应经过培训取得上岗资格；从事钢结构无损检测的人员应按现行国家标准《无损检测人员资格鉴定与认证》GB/T 9445进行相应级别的培训、考核，并持有相应考核机构颁发的资格证书。

3.5 取得不同无损检测方法的各技术等级人员不得从事于该方法和技术等级以外的无损检测工作。

3.6 现场检测工作应由两名或两名以上检测人员承担。

4、检测钢结构防火涂层厚度时，基本要求4.1 现场调查宜包括下列工作内容：1 收集被检测钢结构的设计图纸、设计文件、设计变更、施工记录、施工验收和工程地质勘察报告等资料；2 调查被检测钢结构现状，环境条件，使用期间是否已进行过检测或维修加固情况以及用途与荷载等变更情况；3 向有关人员进行调查；4 进一步明确委托的检测目的和具体要求；4.2 检测项目应根据现场调查情况确定，并应制定相应的检测方案。

检测方案宜包括下列主要内容：1 概况，主要包括设计依据、结构形式、建筑面积、总层数，设计、施工及监理单位，建造年代等；2 检测目的或委托方的检测要求；3 检测依据，主要包括检测所依据的标准及有关的技术资料等；4 检测项目和选用的检测方法以及检测数量；5 检测人员和仪器设备情况；6 检测工作进度计划；7 所需要委托方与检测单位的配合工作；8 检测中的安全措施；9 检测中的环境措施。

1.目测法：检测涂料品种、颜色胶裂缝等情况。

2.工具检测法：用测厚针或卡尺检测涂层厚度，用0.75-1kg榔头轻击涂层其强度和空鼓现象，用1m直尺检测涂层平直度。

二、钢结构防火涂料验收标准1.涂层厚度应符合设计要求，如厚度低于原订标准，必须大于原订标准的85%，且厚度不足部位的连续面积长度不大于1m，并在5m范围内不再出现类似情况。

2.涂层应完全闭合，不应露底、漏涂。

3.涂层不宜出现裂缝，如有个别裂缝其宽度不应大于1mm。

4.涂层与钢基材之间和各涂层之间应粘结牢固，无空鼓、脱皮和松散等情况。

5.涂层表面应无乳突，有外观要求的部位，母线不直度和失园度充许偏差不应大于8mm。

钢结构防火涂料验收总结1.在施工现场可以对钢结构防火涂料进行的检验项目包括：在容器中的状态、外观与颜色、初期干燥抗裂性、涂层厚度。

2.耐火性能是钢结构防火涂料最为重要的技术性能，涂层厚度是在施工现场快速检测钢结构防火涂料施工质量的关键性能指标。

3.施工时钢结构防火涂料的实际喷涂厚度不能进行换算，必须根据耐火极限的检测数据确定。

4.在施工现场进行质量检测时，涂层厚度是否满足设计要求应以该批次钢结构防火涂料耐火极限的检测数据为依据。

5.在施工现场进行涂层厚度检测时，应以单个构件所有测点的平均值作为该构件的涂层厚度。

涂层厚度是否符合设计要求的判定依据是：涂层厚度应满足涂料检验报告的厚度要求，且该检验报告的耐火极限应不低于被涂构件的设计耐火极限。

6.厚型和薄型钢结构防火涂料可以考虑试验室技术条件与施工现场的差异，并取85%的保证率进行涂层厚度计算。

而超薄型钢结构防火涂料的计算是否可以取85%的保证率进行涂层厚度计算，还需要大量的试验论证，才能得出科学的结论。

cecs24-2020钢结构防火涂料厚度计算钢结构防火涂料是用于提供建筑物的钢结构保护的一种材料，能够提高钢结构的防火性能，延长其耐火时间。

在设计防火涂料厚度时，需要考虑钢结构所处的环境条件、所需的防火等级以及涂料的类型等因素。

钢结构防火涂料厚度的计算主要依据国家标准进行。

根据《GB 50016-2014建筑设计防火规范》的要求，钢结构防火涂料的厚度应根据建筑物的设计防火等级和所处的环境条件确定。

首先，需要确定建筑物的设计防火等级。

根据规范的要求，建筑物的设计防火等级分为不燃、难燃和燃烧性能要求等级。

不同的设计防火等级对应着不同的防火涂料厚度要求。

其次，需要了解钢结构所处的环境条件。

环境条件包括室内环境、室外环境和防火面积。

不同的环境条件对于防火涂料厚度的要求也不同。

例如，室外环境通常要求防火涂料具有更高的耐候性和防腐蚀性能。

最后，需要选择合适的防火涂料类型。

防火涂料可以分为无机型和有机型两种。

无机型防火涂料具有较高的耐火性能和耐候性能，适用于室外环境。

有机型防火涂料通常适用于室内环境，具有较好的施工性能和装饰性能。

根据上述要求，可以使用以下公式计算防火涂料的厚度：防火涂料厚度=防火等级要求的保护时间/材料的耐火时间其中，防火等级要求的保护时间可以根据设计防火等级查询标准获得。

材料的耐火时间是指防火涂料在火灾条件下能够起到保护钢结构的时间，这通常会在防火涂料的产品说明书中找到。

需要注意的是，在实际应用中，还需考虑一些额外的因素，如涂料的施工厚度测量误差、涂料的老化或损耗等。

为了保证钢结构的防火性能，通常会在计算得到的厚度基础上增加一定的安全系数。

总之，钢结构防火涂料厚度的计算是一个复杂的过程，需要综合考虑建筑物的设计防火等级、环境条件和涂料的类型等因素。

合理的防火涂料厚度能够保护钢结构，在火灾发生时延长其耐火时间，提高建筑物的安全性能。

因此，在设计和施工过程中，应严格按照规范的要求进行计算和选用合适的防火涂料，以确保钢结构的防火性能达到要求。

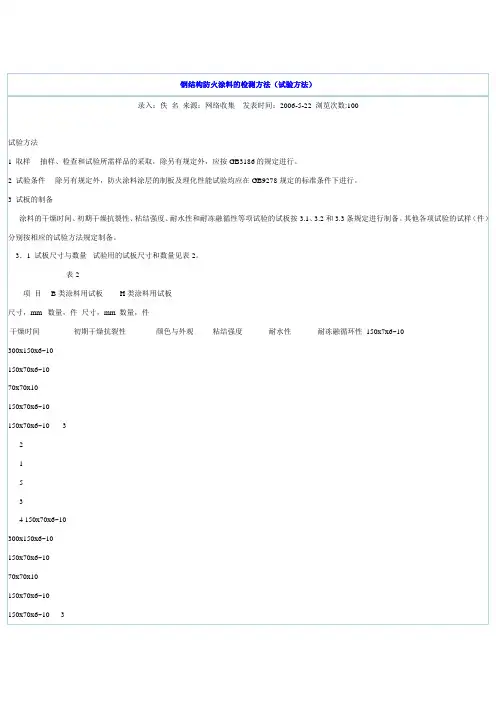

钢结构防火涂料的检测方法（试验方法）录入：佚名来源：网络收集发表时间：2006-5-22 浏览次数:100试验方法1 取样抽样、检查和试验所需样品的采取，除另有规定外，应按GB3186的规定进行。

2 试验条件除另有规定外，防火涂料涂层的制板及理化性能试验均应在GB9278规定的标准条件下进行。

3 试板的制备涂料的干燥时间、初期干燥抗裂性、粘结强度、耐水性和耐冻融循性等项试验的试板按3.1、3.2和3.3条规定进行制备。

其他各项试验的试样（件）分别按相应的试验方法规定制备。

3．1 试板尺寸与数量试验用的试板尺寸和数量见表2。

表2项目B类涂料用试板H类涂料用试板尺寸，mm 数量，件尺寸，mm 数量，件干燥时间初期干燥抗裂性颜色与外观粘结强度耐水性耐冻融循环性150x7x6~10300x150x6~10150x70x6~1070x70x10150x70x6~10150x70x6~10 321534 150x70x6~10300x150x6~10150x70x6~1070x70x10150x70x6~10150x70x6~10 3215343．2 底材及预处理采用A钢板作底材。

使用前，应采用钢铲、钢刷等工具清除锈迹，涂二道防锈漆。

3．3 试板的涂覆与放置按涂料产品的施涂工艺要求，进行涂覆制板。

B类涂料试板的涂层厚度为3~4mm，H类涂料试板的涂层厚度为8~10mm。

达到规定厚度后，应适当抹平和修边，保证均匀平整。

涂好的试板涂层面向上水平放置在试验台上干燥养护，有水泥成分的涂料养护期28d，无水泥成分的涂料养护期10d，其温湿度条件按5.2条规定。

4 在容器中的状态打开贮存涂料的容器盖，用搅拌器搅拌容器内的试样，或按规定的比例调配双组份涂料的试样，观察涂料是否均匀，有无结块。

5干燥时间将本标准5.3条制作的试板，按GB/T 1728中指触法进行。

6 初期干燥抗裂性将本标准5.3条制作的试板，按GB 9779中的5.5条进行。

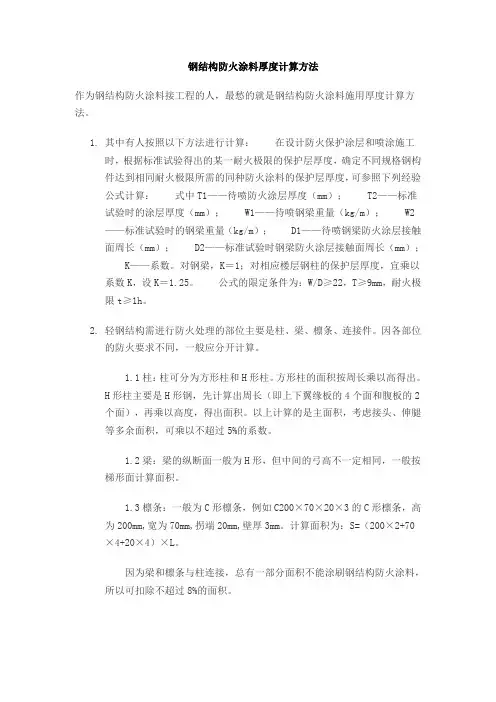

钢结构防火涂料厚度计算方法作为钢结构防火涂料接工程的人，最愁的就是钢结构防火涂料施用厚度计算方法。

1.其中有人按照以下方法进行计算：在设计防火保护涂层和喷涂施工时，根据标准试验得出的某一耐火极限的保护层厚度，确定不同规格钢构件达到相同耐火极限所需的同种防火涂料的保护层厚度，可参照下列经验公式计算：式中T1——待喷防火涂层厚度（mm）；T2——标准试验时的涂层厚度（mm）；W1——待喷钢梁重量（kg/m）；W2——标准试验时的钢梁重量（kg/m）；D1——待喷钢梁防火涂层接触面周长（mm）；D2——标准试验时钢梁防火涂层接触面周长（mm）；K——系数。

对钢梁，K＝1；对相应楼层钢柱的保护层厚度，宜乘以系数K，设K＝1.25。

公式的限定条件为：W/D≥22，T≥9mm，耐火极限t≥1h。

2.轻钢结构需进行防火处理的部位主要是柱、梁、檩条、连接件。

因各部位的防火要求不同，一般应分开计算。

1.1柱：柱可分为方形柱和H形柱。

方形柱的面积按周长乘以高得出。

H形柱主要是H形钢，先计算出周长（即上下翼缘板的4个面和腹板的2个面），再乘以高度，得出面积。

以上计算的是主面积，考虑接头、伸腿等多余面积，可乘以不超过5%的系数。

1.2梁：梁的纵断面一般为H形，但中间的弓高不一定相同，一般按梯形面计算面积。

1.3檩条：一般为C形檩条，例如C200×70×20×3的C形檩条，高为200mm,宽为70mm,拐端20mm,壁厚3mm。

计算面积为：S=（200×2+70×4+20×4）×L。

因为梁和檩条与柱连接，总有一部分面积不能涂刷钢结构防火涂料，所以可扣除不超过8%的面积。

1.4其他连接件：钢结构中，其他连接件面积均较小，一般占总面积的5%~10%,如圆钢拉条，角钢斜撑，圆管等。

面积计算方法均为周长乘以长度。

网架结构：网架结构比较特殊，它是由直径相同或不同的钢管与钢球连接而成。

钢结构防火涂料的检测方法（试验方法）录入：佚名来源：网络收集发表时间：2006-5-22 浏览次数:100试验方法1 取样抽样、检查和试验所需样品的采取，除另有规定外，应按GB3186的规定进行。

2 试验条件除另有规定外，防火涂料涂层的制板及理化性能试验均应在GB9278规定的标准条件下进行。

3 试板的制备涂料的干燥时间、初期干燥抗裂性、粘结强度、耐水性和耐冻融循性等项试验的试板按3.1、3.2和3.3条规定进行制备。

其他各项试验的试样（件）分别按相应的试验方法规定制备。

3．1 试板尺寸与数量试验用的试板尺寸和数量见表2。

表2项目B类涂料用试板H类涂料用试板尺寸，mm 数量，件尺寸，mm 数量，件干燥时间初期干燥抗裂性颜色与外观粘结强度耐水性耐冻融循环性150x7x6~10300x150x6~10150x70x6~1070x70x10150x70x6~10150x70x6~10 321534 150x70x6~10300x150x6~10150x70x6~1070x70x10150x70x6~10150x70x6~10 3215343．2 底材及预处理采用A钢板作底材。

使用前，应采用钢铲、钢刷等工具清除锈迹，涂二道防锈漆。

3．3 试板的涂覆与放置按涂料产品的施涂工艺要求，进行涂覆制板。

B类涂料试板的涂层厚度为3~4mm，H类涂料试板的涂层厚度为8~10mm。

达到规定厚度后，应适当抹平和修边，保证均匀平整。

涂好的试板涂层面向上水平放置在试验台上干燥养护，有水泥成分的涂料养护期28d，无水泥成分的涂料养护期10d，其温湿度条件按5.2条规定。

4 在容器中的状态打开贮存涂料的容器盖，用搅拌器搅拌容器内的试样，或按规定的比例调配双组份涂料的试样，观察涂料是否均匀，有无结块。

5干燥时间将本标准5.3条制作的试板，按GB/T 1728中指触法进行。

6 初期干燥抗裂性将本标准5.3条制作的试板，按GB 9779中的5.5条进行。

中国工程建设标准化协会标准钢结构防火涂料应用技术规范REGULATION OF APPLICATION TECHNOLOGYOF FIRE RESISTIVE COATING FOR STEEL STRUCTURECECS24∶90主编单位：公安部四川消防科学研究所审查单位：全国工程防火防爆标准技术委员会批准单位：中国工程建设标准化协会批准日期：1990年9月10日目录第一章总则第二章防火涂料及涂层厚度第三章钢结构防火涂料的施工第一节一般规定第二节质量要求第三节薄涂型钢结构防火涂料施工第四节厚涂型钢结构防火涂料施工第四章工程验收附录一名词解释附录二钢结构防火涂料试验方法附录三钢结构防火涂料施用厚度计算方法附录四钢结构防火涂料涂层厚度测定方法附录五本规范用词说明第一章总则为贯彻实施国家的有关建筑防火规范，使用防火涂料保护钢结构，提高其耐火极限，做到安全可靠、技术先进、经济合理，特制订本规范。

本规范适用于建筑物及构筑物钢结构防火保护涂层的设计、施工和验收。

钢结构防火涂料的应用，除遵守本规范外，尚应遵守国家有关防火规范及其他现行规定。

第二章防火涂料及涂层厚度钢结构防火涂料分为薄涂型和厚涂型两类，其产品均应通过国家检测机构检测合格，方可选用。

薄涂型钢结构防火涂料性能表2.0.2厚涂型钢结构防火涂料性能表2.0.3采用钢结构防火涂料时，应符合下列规定：一、室内裸露钢结构、轻型屋盖钢结构及有装饰要求的钢结构，当规定其耐火极限在1.5h及以下时，宜选用薄涂型钢结构防火涂料。

二、室内隐蔽钢结构、高层全钢结构及多层厂房钢结构，当规定其耐火极限在1.5h以上时，应选用厚涂型钢结构防火涂料。

三、露天钢结构，应选用适合室外用的钢结构防火涂料。

用于保护钢结构的防火涂料应不含石棉，不用苯类溶剂，在施工干燥后应没有刺激性气味；不腐蚀钢材，在预定的使用期内须保持其性能。

钢结构防火涂料的涂层厚度，可按下列原则之一确定：一、按照有关规范对钢结构不同构件耐火极限的要求，根据标准耐火试验数据选定相应的涂层厚度。

中国工程建设标准化协会标准钢结构防火涂料应用技术规范REGULATION OF APPLICATION TECHNOLOGY OF FIRE RESISTIVE COATING FOR STEEL STRUCTURECECS24∶90主编单位：公安部四川消防科学研究所审查单位：全国工程防火防爆标准技术委员会批准单位：中国工程建设标准化协会批准日期：1990年9月10日目录第一章总则第二章防火涂料及涂层厚度第三章钢结构防火涂料的施工第一节一般规定第二节质量要求第三节薄涂型钢结构防火涂料施工第四节厚涂型钢结构防火涂料施工第四章工程验收附录一名词解释附录二钢结构防火涂料试验方法附录三钢结构防火涂料施用厚度计算方法附录四钢结构防火涂料涂层厚度测定方法附录五本规范用词说明第一章总则第1.0.1条为贯彻实施国家的有关建筑防火规范，使用防火涂料保护钢结构，提高其耐火极限，做到安全可靠、技术先进、经济合理，特制订本规范。

第1.0.2条本规范适用于建筑物及构筑物钢结构防火保护涂层的设计、施工和验收。

第1.0.3条钢结构防火涂料的应用，除遵守本规范外，尚应遵守国家有关防火规范及其他现行规定。

第二章防火涂料及涂层厚度第2.0.1条钢结构防火涂料分为薄涂型和厚涂型两类，其产品均应通过国家检测机构检测合格，方可选用。

第2.0.2条薄涂型钢结构防火涂料的主要技术性能按附录二的有关方法试验，其技术指标应符合表2.0.2的规定。

薄涂型钢结构防火涂料性能表2.0.2第2.0.3条厚涂型钢结构防火涂料的主要技术性能按附录二的有关方法试验，其技术指标应符合表2.0.3的规定。

厚涂型钢结构防火涂料性能表2.0.3第2.0.4条采用钢结构防火涂料时，应符合下列规定：一、室内裸露钢结构、轻型屋盖钢结构及有装饰要求的钢结构，当规定其耐火极限在1.5h及以下时，宜选用薄涂型钢结构防火涂料。

二、室内隐蔽钢结构、高层全钢结构及多层厂房钢结构，当规定其耐火极限在1.5h以上时，应选用厚涂型钢结构防火涂料。

中国工程建设标准化协会标准钢结构防火涂料应用技术规范R E G U L A T I O N O F A P P L I C A T I O N T E C H N O L O G Y O F F I R E R E S I S T I V E C O A T I N G F O R S T E E L S T R U C T U R ECECS24∶90主编单位：公安部四川消防科学研究所审查单位：全国工程防火防爆标准技术委员会批准单位：中国工程建设标准化协会批准日期：1990年9月10日目录第一章总则第二章防火涂料及涂层厚度第三章钢结构防火涂料的施工第一节一般规定第二节质量要求第三节薄涂型钢结构防火涂料施工第四节厚涂型钢结构防火涂料施工第四章工程验收附录一名词解释附录二钢结构防火涂料试验方法附录三钢结构防火涂料施用厚度计算方法附录四钢结构防火涂料涂层厚度测定方法附录五本规范用词说明第一章总则为贯彻实施国家的有关建筑防火规范，使用防火涂料保护钢结构，提高其耐火极限，做到安全可靠、技术先进、经济合理，特制订本规范。

本规范适用于建筑物及构筑物钢结构防火保护涂层的设计、施工和验收。

钢结构防火涂料的应用，除遵守本规范外，尚应遵守国家有关防火规范及其他现行规定。

第二章防火涂料及涂层厚度钢结构防火涂料分为薄涂型和厚涂型两类，其产品均应通过国家检测机构检测合格，方可选用。

薄涂型钢结构防火涂料性能表2.0.2厚涂型钢结构防火涂料性能表2.0.3采用钢结构防火涂料时，应符合下列规定：一、室内裸露钢结构、轻型屋盖钢结构及有装饰要求的钢结构，当规定其耐火极限在1.5h及以下时，宜选用薄涂型钢结构防火涂料。

二、室内隐蔽钢结构、高层全钢结构及多层厂房钢结构，当规定其耐火极限在1.5h以上时，应选用厚涂型钢结构防火涂料。

三、露天钢结构，应选用适合室外用的钢结构防火涂料。

用于保护钢结构的防火涂料应不含石棉，不用苯类溶剂，在施工干燥后应没有刺激性气味；不腐蚀钢材，在预定的使用期内须保持其性能。

钢结构防火涂料涂层厚度测定方法
T.0.1测针：
测针（厚度测量仪），由针杆和可滑动的圆盘组成，圆盘始终保持与针杆垂直，并在其上装有固定装置，圆盘直径不大于30mm ，以保证完全接触被测试件的表面。

如果厚度测量仪不易插入被插材料中，也可使用其他适宜的方法测试。

测试时，将测厚探针（见图T.0.1）垂直插入防火涂层直至钢基材表面上，记录标尺读数。

10090
80
70
604020
50
30
10
534
12
图T.0.1 测厚度示意图
1-标尺；2-刻度；3-测针；4-防火涂层；5-钢基材
T.0.2 测点选定：
1） 楼板和防火墙的防火涂层厚度测定，可选两相邻纵、横轴线相交中的面积为一单元，在其对角线上，按每米长度选一点进行测试。

2） 全钢框架结构的梁和柱的防火涂层厚度测定，在构件长度内每隔3m 取一截面，按图2所示位置测试。

1313
4
21
4
3
2
工字梁工型柱方形柱
图R.0.2 测点示意图
3）桁架结构，上弦和下弦按第2款的规定每隔3m取一截面检测，其他腹杆每根取一截面检测。

3 测量结果：
对于楼板和墙面，在所选择的面积中，至少测出5个点：对于梁和柱在所选择的位置中，分别测出6个和8个点。

分别计算出它们的平均值，精确到0.5mm。

钢结构防火涂料应用技术规范》中国工程建设标准化协会标准钢结构防火涂料应用技术规范REGULATION OF APPLICATION TECHNOLOGY OF FIRE RESISTIVE COATING FOR STEEL STRUCTURECECS24∶90主编单位：公安部四川消防科学研究所审查单位：全国工程防火防爆标准技术委员会批准单位：中国工程建设标准化协会批准日期：1990年9月10日目录第一章总则第二章防火涂料及涂层厚度第三章钢结构防火涂料的施工第四章工程验收附录一名词解释附录二钢结构防火涂料试验方法附录三钢结构防火涂料施用厚度计算方法附录四钢结构防火涂料涂层厚度测定方法附录五本规范用词说明第一章总则为了贯彻实施国家的建筑防火规范，保护钢结构，提高其耐火极限，做到安全可靠、技术先进、经济合理，特制订本规范。

本规范适用于建筑物及构筑物钢结构防火保护涂层的设计、施工和验收。

钢结构防火涂料的应用，除遵守本规范外，还应遵守国家有关防火规范及其他现行规定。

第二章防火涂料及涂层厚度钢结构防火涂料分为薄涂型和厚涂型两类，其产品均应通过国家检测机构检测合格，方可选用。

薄涂型钢结构防火涂料的主要技术性能应按附录二的方法试验，其技术指标应符合表2.0.2的规定。

厚涂型钢结构防火涂料的主要技术性能也应按附录二的方法试验，其技术指标应符合表2.0.3的规定。

在采用钢结构防火涂料时，应根据钢结构的性质和要求，选择薄涂型或厚涂型。

第三章钢结构防火涂料的施工本章分为一般规定、质量要求、薄涂型钢结构防火涂料施工和厚涂型钢结构防火涂料施工四节。

在施工中，应严格按照本规范的要求进行，确保钢结构的防火效果。

第四章工程验收本章主要介绍钢结构防火涂料的工程验收标准和方法。

在验收中，应按照本规范的要求进行，确保钢结构的防火效果符合要求。

附录一名词解释本附录介绍了本规范中所使用的一些专业术语的定义，方便读者理解和使用本规范。

附录二钢结构防火涂料试验方法本附录介绍了薄涂型和厚涂型钢结构防火涂料的试验方法，包括性能试验和涂层厚度测定方法等。
