潜油电泵结构及工作原理（一）引言概述:潜油电泵是一种广泛应用于油田、矿山和城市供水等领域的重要设备。
它通过将电机与泵体结合在一起，实现了在液体中进行输送的功能。
本文将详细介绍潜油电泵的结构及其工作原理。
正文:一、潜油电泵的结构1. 泵体：泵体是潜油电泵的主要组成部分，用于接收液体并将其输送到出口。
通常由铸铁或不锈钢制成，具有良好的耐腐蚀性和耐磨性。
2. 输送管道：输送管道连接泵体与泵出口，将液体输送到目的地。
主要包括进口管道、出口管道和排水管道。
3. 电机：电机是潜油电泵的驱动装置，将电能转化为机械能，使泵体能够正常工作。
一般采用三相异步电机，具有高效率和稳定性。
4. 转子：转子是潜油电泵的核心部件，通过转动来产生抽水的动力。
通常由不锈钢制成，具有良好的耐腐蚀性和耐磨性。
5. 导叶：导叶位于泵体与转子之间，起到引导液体流动的作用。
它具有良好的密封性能和高效的动力传递效率。
二、潜油电泵的工作原理1. 启动过程：当电泵供电时，电机带动转子旋转。
液体通过进口管道进入泵体，受到转子的离心力作用，被推向出口管道。
2. 抽水过程：在转子旋转的同时，导叶的作用下，液体在泵体内不断流动。
泵体的设计使得液体呈现连续的流动状态，在吸入管道和排出管道之间形成一个密封的液柱。
3. 提升能力：潜油电泵的提升能力取决于转子的转速和导叶的结构。
通过调整电机的转速和优化导叶的形状，可以提高泵体的提升能力。
4. 故障保护：潜油电泵通常配备有多种故障保护装置，如过流保护、过压保护和过热保护等，以确保设备的安全运行。
5. 维护与检修：为了确保潜油电泵的正常运行，定期进行维护和检修是必要的。
维护内容包括清洁泵体、检查电路连接和润滑轴承等。
总结:潜油电泵作为一种重要设备，其结构和工作原理对于了解其工作原理的人来说至关重要。
本文介绍了潜油电泵的结构、工作原理和维护要点，希望能够帮助读者更好地理解和运用潜油电泵。
第一章潜油电泵介绍第一节概述随着我国石油工业的发展和油田采油开发的需要，为了提高油田采油速度和最终采收率，应用机械采油方法是整个油田开发过程的一个十分重要的步骤。
潜油电泵作为一种比较常用的机械采油设备，由于它自身的特点，近十几年来在国内外得到了十分广泛的应用。
尤其是它特别适用于海上平台采油。
选用潜油电泵大排量强采是油田长期稳定生产的重要手段。
一、潜油电泵发展概况·1923 年白俄罗斯人AS 奥托纳夫在世界上首先提出潜泣电泵的新概念，并在洛杉机制造出美国第一台潜油电泵。
·1930 年奥托纳夫在美国创建了雷达公司。
·50~70年代美国相继出现了三家主要生产潜油电泵的制造旖。
它（20世纪）们是森垂列夫特公司、ODI 公司、科贝公司。
·1940 年苏联国家石油机械设计院深水电机局石油工业组研制了苏联第一台潜油电泵。
开始广泛应用于油由。
·1953 年中国石油部曾在玉们油田对潜油电泵进行研究和试验。
·1970 年天津市电机总厂与大庆油田联合，成功地开发塞中国鑫行设计和制造的第一台潜抽电泵并于 1 978 年开始正式投产。
天津市电机总厂正式获国家批准，引进美雷达公司的潜油电泵制造技术，极大地促进了中国电潜泵制造技术和生产的发展。
·1989 年随着国内石油工业和采油技术的不断发展以及引进技术在国内的扩散，相继出现了大庆、胜利、虎溪等一批电泵制造厂，形成了中国的潜油电泵制造行业。
·2004 年渤海工程装备电泵分公司为适应渤海二、潜油电泵的应用及水平近十年来，随着潜油电泵在世界范围使用的数量不断增加，国内外油田在电泵采油工艺技术方面做了大量工作，因此在潜油电泵广泛应用的同时，其应用水平也在不断提高，并积累了大量丰富的经验。
据统计目前先进的国外油田在一些主要电泵的应用指标已达到：电泵系统效率42 %适用最高井温180 ℃电泵最大挂泵深度4500 m平均运行寿命600 ~800 天国际石油组织1997 年公布，全球油井总数为989908 口〔不含停产油井、注水用井和辅助油井〕，油井分布情况见表l 。
潜油电泵基础知识目录1. 内容描述 (2)1.1 潜油电泵概述 (3)1.2 潜油电泵的应用领域 (4)2. 潜油电泵的主要组成部分 (5)2.1 电机部分 (6)2.1.1 电机类型 (7)2.1.2 电机结构 (8)2.2 泵体部分 (9)2.2.1 泵体材质 (11)2.2.2 泵体结构 (12)2.3 管线系统 (13)2.3.1 管线材质 (15)2.3.2 管线连接方式 (15)3.1 电动驱动 (17)3.2 旋转转换压力 (19)3.3 液体抽送过程 (20)4. 潜油电泵的分类 (21)4.1 按应用领域分类 (22)4.1.1 水井潜水泵 (23)4.1.2 地下水泵 (24)4.1.3 沼气潜水泵 (25)4.2 按传输介质分类 (26)4.2.1 纯水潜水泵 (26)4.2.2 污水潜水泵 (28)4.3 按工作方式分类 (29)4.3.1 常压电机潜油泵 (30)4.3.2 高压电机潜油泵 (31)6. 潜油电泵的维护与保养 (33)6.1 日常维护 (34)6.2 定期检修 (34)6.3 常见故障诊断及处理 (36)7. 潜油电泵的选择与安装 (37)7.1 选择原则 (38)7.2 安装步骤 (39)1. 内容描述潜油电泵技术是一种广泛应用于石油及天然气行业中的技术，它涉及将电能直接传输到位于地下井下的多级离心泵系统，从而有效地抽取地层深处的油气资源。
这一技术的创新之路始于20世纪初，经过多年发展，现在已经成为精通油气开采与生产作业的关键技术之一。
本文档以潜油电泵系统为重点，全面介绍其工作原理、结构组成、应用场景、优势、风险以及在油田生产中的安装与维护等基本知识。
通过对这些核心要素的详细阐释，读者能够深入理解潜油电泵技术的全面功能与潜能，同时也能提升对于技术在实际应用中的挑战和解决方案的认识。
潜油电泵系统由地面设备和地下水泵两部分组成，地面设备包括泵控制柜、变压器以及其他必要的连接构件，负责将地面电源经过变压和调节后送入地下。

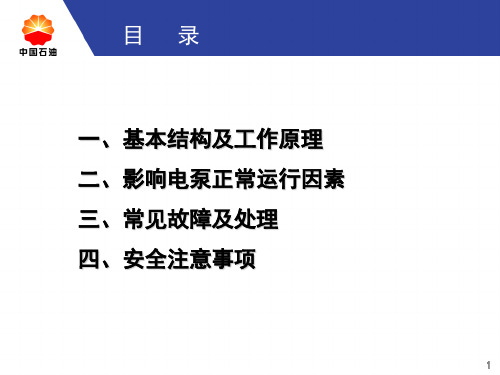

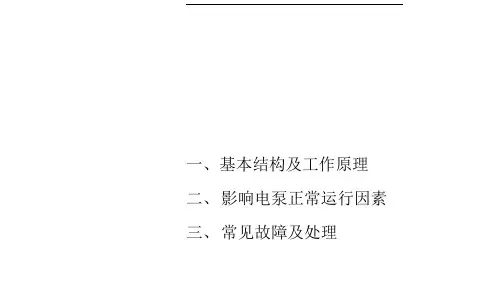

一、基本结构及工作原理二、影响电泵正常运行因素三、常见故障及处理（一）、管串结构基本构成：三大部分，七大件，四小件井下部分：潜油电机、保护器、分离器、多级离心泵（俗称井下四大件）。
中间部分：电缆地面部分：控制屏和变压器。
附件: PHD或PSI（二次仪表）单流阀泄油阀或测压阀接线盒（一）、管串结构工作流程：仁动力电缆将地面电力输送到电机2、电机带动离心泵叶轮高速旋转3、井液通过油气分离器吸入口进入离心泵内4、泵给井液加速使其动能增加（电能转换为动能）5、动能转换为压能，井液经油管被举升至地面（一）、管申结构1 x 排量范围大30m3/d~4000m3/d ；2、扬程高1000m^4500m；3、可以根据产液变化要求进行变频调速；4、地面设备占用面积和空间小，适用于海上平台;5、使用寿命长；6、便于管理；7、可适用于斜井与水平井。
（三）潜油电豕缺点1、成本高，施工工艺较为复杂2、不适合于高含气井3、不适合于供液不足井4、耐温是限制下泵深度及寿命的主要制约因素潜油电机是三相鼠笼式异步感应电动机：)潜油电机当定子绕组接通三相电源时，电机内将产生一个转速为亦=60转/s的旋转磁场，转子导体中将产生电磁转矩。
当电磁转矩大于轴上的阻力矩时，转子就会沿着旋转磁场的方向转动，电机从电源接受的电能转变为机械能输出。
（五）保护器保护器主要是实现隔离井液和电机油保护器的工作原理电机油的膨胀保护器的工作原理<=1电动机润滑油的冷却.（五）保护器作用：1）保护电机油,使之不被井液污染。
2）平衡套管环形空间与电机内部的压力，也就是热胀冷缩的呼吸功能。
3）保护器是联接电机与泵之间的桥梁，用它来传递扭矩。
4）保护器需随时为电机补充电机油。
作用:K 作为井液进入泵筒的吸入口 2、油气分离，减少气锁、气蚀说明：产生的离心力差异大，达到油气分离的目的2、 可处理油气水三相总体积30%的游离气3、 分离效果达90%以上中国石酒（六） K 由于液体与天然气相对密度差异大，在高速旋转中所油化分离器（七）多级离心泵电机带动泵轴上的叶轮高速旋转时，叶轮内液体的每一质点受离心力作用从叶轮中心沿叶片间的流道甩向叶轮四周压力和速度同时增加，经过倒轮流到被引向上一级叶轮。
潜油电泵结构及工作原理关键信息项：1、潜油电泵的组成部分电机保护器分离器离心泵2、潜油电泵的工作原理电能转化为机械能液体提升过程压力形成与输送3、潜油电泵的优势高效能适应深井环境稳定运行4、潜油电泵的应用领域石油开采地下水抽取11 潜油电泵的组成潜油电泵是一种多级离心泵，主要由以下几个部分组成：111 电机电机是潜油电泵的动力源，通常为三相异步电机，设计用于在井下高温、高压和恶劣环境中可靠运行。
其外壳采用特殊的耐高压、耐腐蚀材料制造。
112 保护器保护器的作用是保护电机，它可以平衡电机内外的压力，防止井液进入电机，同时还能润滑和冷却电机。
113 分离器分离器用于将井液中的气体分离出来，以减少气体对泵工作的影响，提高泵的效率和稳定性。
114 离心泵离心泵是潜油电泵的核心部件，通过多级叶轮的旋转将井液提升到地面。
12 潜油电泵的工作原理121 电能转化为机械能地面电源通过电缆将电能输送到井下电机，电机在电能的驱动下高速旋转，将电能转化为机械能。
122 液体提升过程电机带动离心泵的叶轮旋转，产生离心力，使井液进入泵体并逐级被增压。
123 压力形成与输送经过多级增压后的井液形成足够的压力，被输送到地面。
13 潜油电泵的优势131 高效能能够在深井中高效地抽取大量液体，提高生产效率。
132 适应深井环境具备耐高温、高压和耐腐蚀的特性，能够在恶劣的深井条件下长期稳定运行。
133 稳定运行由于其结构设计和优质的材料，运行可靠性高，减少了维修和停机时间。
14 潜油电泵的应用领域141 石油开采在石油工业中，用于从深井中抽取原油，是提高石油产量的重要设备。
142 地下水抽取可用于抽取深层地下水，满足工农业和生活用水的需求。
总之，潜油电泵以其独特的结构和工作原理，在能源和水资源领域发挥着重要作用。
随着技术的不断进步，其性能和应用范围还将不断拓展和优化。
潜油电泵培训--（电泵分公司资料）目 录概 述 (3)第一章 潜油泵 (5)一、潜油泵的工作原理 (5)二、潜油泵的结构特点 (5)三、潜油泵的分类及结构组成 (5)四、潜油泵的型号表示方法 (6)五、潜油泵的型号、规格 (7)第二章 油气分离器 (8)一、油气分离器的作用 (8)二、油气分离器的种类 (8)三、旋转式分离器的结构 (8)四、旋转式分离器的工作原理 (9)五、油气分离器的型号 (9)第三章 电机保护器 (10)一、保护器的作用 (10)二、保护器的结构及工作原理 (10)1、胶囊式保护器 (10)2、沉降式保护器 (11)3、组合式保护器 (12)三、保护器的型号 (12)第四章 潜油电机 (13)一、潜油电机的结构 (13)二、潜油电机工作原理 (14)三、潜油电机的结构特点 (14)四、潜油电机的型号及参数 (15)第五章 潜油电缆 (16)一、潜油电缆的结构 (16)二、潜油电缆的特点 (17)三、潜油电缆的型号表示方法 (18)四、潜油电缆的规格和基本参数 (19)五、电缆头 (19)第六章 变压器 (20)一、变压器的基本工作原理 (20)二、变压器结构的主要部件 (20)三、用变压器的种类 (21)四、变压器型号表示 (21)五、变压器的技术规范及参数 (22)第七章 控制柜 (23)一、概述： (23)二、控制柜结构： (23)三、电气原理图： (24)四、启泵前的调试： (27)五、启泵和停机： (33)六、常见故障判断与排除 (33)第八章 潜潜油电泵安装 (35)第一节 安装需用的设备、工具及仪表 (35)第二节 海上施工作业程序图 (37)第二节 电泵施工作业操作规程 (38)第三节．电泵起出施工 (42)第四节、电泵机组下井施工 (44)第九章 电缆连接部分 (60)一．工具及材料准备 (60)二．电缆的准备和检验 (60)三．电缆去铠皮 (61)四．电缆的截取和整形 (61)五、绕包 (63)六、铠装 (65)七、测试及检查 (65)第十章 潜油电泵故障分析与排除 (66)一、故障分析的要点 (66)二、故障分析步骤 (66)三、井内提出机组 (66)四、根据电流记录图分析故障 (67)五、故障排除的方法(表5.1) (82)六、故障分析时用户需提供的资料 (84)七、联系方法 (84)八、安全注意事项 (84)第十一章运输、储存 (92)1 运输 (92)2 储存 (93)概 述潜油电泵机组是一种无杆井下机械采油设备，其作用就是将井下的液体抽送到地面。
