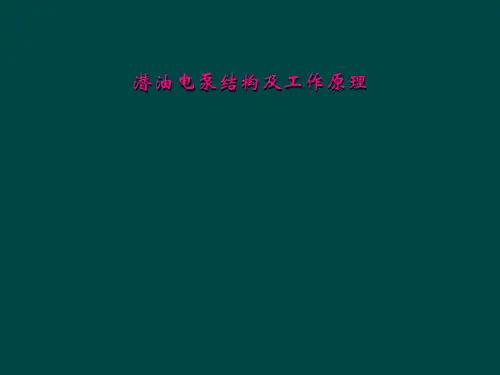

潜油电泵结构与工作原理

潜油电泵介绍第⼀章潜油电泵介绍第⼀节概述随着我国⽯油⼯业的发展和油⽥采油开发的需要，为了提⾼油⽥采油速度和最终采收率，应⽤机械采油⽅法是整个油⽥开发过程的⼀个⼗分重要的步骤。

潜油电泵作为⼀种⽐较常⽤的机械采油设备，由于它⾃⾝的特点，近⼗⼏年来在国内外得到了⼗分⼴泛的应⽤。

尤其是它特别适⽤于海上平台采油。

选⽤潜油电泵⼤排量强采是油⽥长期稳定⽣产的重要⼿段。

⼀、潜油电泵发展概况·1923 年⽩俄罗斯⼈AS 奥托纳夫在世界上⾸先提出潜泣电泵的新概念，并在洛杉机制造出美国第⼀台潜油电泵。

·1930 年奥托纳夫在美国创建了雷达公司。

·50~70年代美国相继出现了三家主要⽣产潜油电泵的制造旖。

它（20世纪）们是森垂列夫特公司、ODI 公司、科贝公司。

·1940 年苏联国家⽯油机械设计院深⽔电机局⽯油⼯业组研制了苏联第⼀台潜油电泵。

开始⼴泛应⽤于油由。

·1953 年中国⽯油部曾在⽟们油⽥对潜油电泵进⾏研究和试验。

·1970 年天津市电机总⼚与⼤庆油⽥联合，成功地开发塞中国鑫⾏设计和制造的第⼀台潜抽电泵并于 1 978 年开始正式投产。

天津市电机总⼚正式获国家批准，引进美雷达公司的潜油电泵制造技术，极⼤地促进了中国电潜泵制造技术和⽣产的发展。

·1989 年随着国内⽯油⼯业和采油技术的不断发展以及引进技术在国内的扩散，相继出现了⼤庆、胜利、虎溪等⼀批电泵制造⼚，形成了中国的潜油电泵制造⾏业。

·2004 年渤海⼯程装备电泵分公司为适应渤海⼆、潜油电泵的应⽤及⽔平近⼗年来，随着潜油电泵在世界范围使⽤的数量不断增加，国内外油⽥在电泵采油⼯艺技术⽅⾯做了⼤量⼯作，因此在潜油电泵⼴泛应⽤的同时，其应⽤⽔平也在不断提⾼，并积累了⼤量丰富的经验。

据统计⽬前先进的国外油⽥在⼀些主要电泵的应⽤指标已达到：电泵系统效率42 %适⽤最⾼井温180 ℃电泵最⼤挂泵深度4500 m平均运⾏寿命600 ~800 天国际⽯油组织1997 年公布，全球油井总数为989908 ⼝〔不含停产油井、注⽔⽤井和辅助油井〕，油井分布情况见表l 。

潜油电泵结构及工作原理
潜油电泵是一种常见的油井输液装置，它由电机、泵体、转子、轴承组成，广泛应用于石油、化工等行业。

本文将分别从潜油电泵的结构和工作原理两个方面进行详细介绍。

一、潜油电泵的结构
潜油电泵的结构主要由以下几个部分组成：
1. 电机：是泵的动力源，一般采用油浸式的三相异步电动机。

2. 泵壳：是潜油电泵的外壳，一般选用高强度、蚀刻性能好的不锈钢或铸钢材料制造。

3. 阀门：是控制进出口液流的部件，在泵内安装一个防回流阀，以防止井液由井口流入泵内，影响泵的运行。

4. 柱式：是将电机与泵体相互连接的主要部分，有助于泵的安装、卸载和维修。

5. 轴承：用来支撑转子的轴线运转，减小转子与泵体之间的摩擦，保证泵的运转平稳。

6. 转子：潜油电泵的关键部件之一，是泵的液力传动装置，最常用的转子有螺杆转子、离心转子等。

二、潜油电泵的工作原理
潜油电泵利用转子在泵体中旋转时产生的离心力将液体从井底提升到地面。

具体来说，它的工作原理可以分为六个步骤：
1. 电机输出转速，带动转子旋转，转子在泵体中形成一定的方向和流动速度的液体流。

2. 液体流通过转子，被分配到各部分。

3. 高速离心力作用下，液体流体积减小，增大流速，产生较高的液压。

4. 高压液体通过出水口出现井口，形成合适的水平流。

5. 进入沟渠系统轻易输送至目标地雷。

6. 电机及时启动、停止保持潜油电泵的正常工作。

总而言之，潜油电泵具有结构简单、安装、使用和维护方便，减少了劳动力和物力的浪费，具有较高的工作效率和经济效益等优点，目前已成为石油工业中重要的输液设备之一。

潜油泵工作原理
潜油泵是一种用来提取地下油田中的原油的设备。

它是通过将泵置于井底，利用电机将原油向地面输送的一种方式。

潜油泵主要由泵体、电机、电缆和管道组成。

泵体通常由金属材料制成，具有较高的耐腐蚀性能，以适应油井环境的恶劣条件。

电机则通过连接电缆供电，从而转动泵体并吸入原油。

潜油泵的工作原理是利用电机传动泵体，产生一定的压力，将地下的原油抽取到地面。

泵体通常设计为离心泵，它通过旋转产生离心力，进而将原油推向管道。

在工作过程中，电机将泵体转动，同时原油通过泵体的吸入口进入泵腔。

随着泵体转动，原油被离心力推向泵体的出口，进而通过管道输送到地面。

为了保证泵体的正常工作，需要将泵体下部与油井的井筒连接，使原油可以顺利进入泵腔。

值得注意的是，潜油泵的工作效率和原油的粘度有关。

当原油粘度较低时，泵体的输出效果更好。

另外，潜油泵在运行过程中也需要定期进行维护和检查，以确保其正常工作和延长使用寿命。

总之，潜油泵是一种关键的设备，用于提取地下油田中的原油。

它通过电机传动泵体，产生压力将原油推向地面。

通过合理的维护和监控，潜油泵可以保持稳定的工作状态，并发挥出最佳的提油效果。

潜油电泵结构及工作原理（一）引言概述:潜油电泵是一种广泛应用于油田、矿山和城市供水等领域的重要设备。

它通过将电机与泵体结合在一起，实现了在液体中进行输送的功能。

本文将详细介绍潜油电泵的结构及其工作原理。

正文:一、潜油电泵的结构1. 泵体：泵体是潜油电泵的主要组成部分，用于接收液体并将其输送到出口。

通常由铸铁或不锈钢制成，具有良好的耐腐蚀性和耐磨性。

2. 输送管道：输送管道连接泵体与泵出口，将液体输送到目的地。

主要包括进口管道、出口管道和排水管道。

3. 电机：电机是潜油电泵的驱动装置，将电能转化为机械能，使泵体能够正常工作。

一般采用三相异步电机，具有高效率和稳定性。

4. 转子：转子是潜油电泵的核心部件，通过转动来产生抽水的动力。

通常由不锈钢制成，具有良好的耐腐蚀性和耐磨性。

5. 导叶：导叶位于泵体与转子之间，起到引导液体流动的作用。

它具有良好的密封性能和高效的动力传递效率。

二、潜油电泵的工作原理1. 启动过程：当电泵供电时，电机带动转子旋转。

液体通过进口管道进入泵体，受到转子的离心力作用，被推向出口管道。

2. 抽水过程：在转子旋转的同时，导叶的作用下，液体在泵体内不断流动。

泵体的设计使得液体呈现连续的流动状态，在吸入管道和排出管道之间形成一个密封的液柱。

3. 提升能力：潜油电泵的提升能力取决于转子的转速和导叶的结构。

通过调整电机的转速和优化导叶的形状，可以提高泵体的提升能力。

4. 故障保护：潜油电泵通常配备有多种故障保护装置，如过流保护、过压保护和过热保护等，以确保设备的安全运行。

5. 维护与检修：为了确保潜油电泵的正常运行，定期进行维护和检修是必要的。

维护内容包括清洁泵体、检查电路连接和润滑轴承等。

总结:潜油电泵作为一种重要设备，其结构和工作原理对于了解其工作原理的人来说至关重要。

本文介绍了潜油电泵的结构、工作原理和维护要点，希望能够帮助读者更好地理解和运用潜油电泵。

潜油电泵基础知识目录1. 内容描述 (2)1.1 潜油电泵概述 (3)1.2 潜油电泵的应用领域 (4)2. 潜油电泵的主要组成部分 (5)2.1 电机部分 (6)2.1.1 电机类型 (7)2.1.2 电机结构 (8)2.2 泵体部分 (9)2.2.1 泵体材质 (11)2.2.2 泵体结构 (12)2.3 管线系统 (13)2.3.1 管线材质 (15)2.3.2 管线连接方式 (15)3.1 电动驱动 (17)3.2 旋转转换压力 (19)3.3 液体抽送过程 (20)4. 潜油电泵的分类 (21)4.1 按应用领域分类 (22)4.1.1 水井潜水泵 (23)4.1.2 地下水泵 (24)4.1.3 沼气潜水泵 (25)4.2 按传输介质分类 (26)4.2.1 纯水潜水泵 (26)4.2.2 污水潜水泵 (28)4.3 按工作方式分类 (29)4.3.1 常压电机潜油泵 (30)4.3.2 高压电机潜油泵 (31)6. 潜油电泵的维护与保养 (33)6.1 日常维护 (34)6.2 定期检修 (34)6.3 常见故障诊断及处理 (36)7. 潜油电泵的选择与安装 (37)7.1 选择原则 (38)7.2 安装步骤 (39)1. 内容描述潜油电泵技术是一种广泛应用于石油及天然气行业中的技术，它涉及将电能直接传输到位于地下井下的多级离心泵系统，从而有效地抽取地层深处的油气资源。

这一技术的创新之路始于20世纪初，经过多年发展，现在已经成为精通油气开采与生产作业的关键技术之一。

本文档以潜油电泵系统为重点，全面介绍其工作原理、结构组成、应用场景、优势、风险以及在油田生产中的安装与维护等基本知识。

通过对这些核心要素的详细阐释，读者能够深入理解潜油电泵技术的全面功能与潜能，同时也能提升对于技术在实际应用中的挑战和解决方案的认识。

潜油电泵系统由地面设备和地下水泵两部分组成，地面设备包括泵控制柜、变压器以及其他必要的连接构件，负责将地面电源经过变压和调节后送入地下。

潜油泵工作原理
潜油泵是一种用于从井底提升原油的设备，它在油田开发中起着至关重要的作用。

潜油泵工作原理的了解对于提高油田开发效率和降低成本具有重要意义。

潜油泵主要由泵体、电动机、泵轴、叶轮等部件组成。

其工作原理主要包括原
油吸入、压缩和排出三个过程。

首先，当电动机启动后，泵轴带动叶轮旋转，形成负压，使得井底的原油被吸
入泵体内。

在这个过程中，潜油泵的吸入阀保持开启状态，确保原油能够顺利进入泵体。

接着，原油被泵体内的叶轮压缩，提高了原油的压力。

通过这一过程，原油的
能量得到了转化，使得原油能够顺利地被提升至地面。

最后，原油在泵体内的排出阀的作用下，被排出至地面储油罐中。

这一过程需
要保证排出阀的密封性能良好，以避免原油泄漏。

潜油泵的工作原理可以简单总结为原油的吸入、压缩和排出三个过程。

通过这
一过程，潜油泵能够高效地将地下原油提升至地面，为油田开发提供了关键的支持。

此外，潜油泵的工作原理还受到一些外部因素的影响，例如井口的水压、井口
的油气比、井口的温度等。

这些因素都需要在潜油泵的设计和使用过程中得到充分考虑，以确保潜油泵能够稳定、高效地工作。

总的来说，潜油泵的工作原理是一个复杂而又精密的系统工程，它的稳定运行
对于油田开发具有重要的意义。

只有深入理解潜油泵的工作原理，并且在实际应用中加以合理的调整和改进，才能更好地发挥潜油泵的作用，提高原油的采收率，降低油田开发成本，实现经济效益的最大化。

潜油泵工作原理
潜油泵工作原理是一种将电动机带动的离心泵装置，主要用于将液体从井底抽到地面。

它由电动机、泵体、螺杆、水封、钻杆等部分组成。

首先，电动机通过电能转换为机械能，带动泵体内的螺杆旋转。

螺杆由电动机轴承支撑，与电动机同步旋转。

当螺杆旋转时，液体被吸入泵体的吸入口，然后由螺杆的旋转推动，通过泵体的出口被抽出。

其次，螺杆在旋转时会形成密封腔，在螺杆和泵体之间形成了容积变化。

当螺杆在顶部旋转时，容积变小，使液体被抽入泵体；当螺杆在底部旋转时，容积变大，使液体被推出泵体。

通过连续的旋转操作，液体被不断地吸入和推出，实现了液体的输送。

同时，在潜油泵的工作过程中，为了避免油液在泵体内部进入电机部分，还设置了水封。

水封位于电机和泵体之间，通过水封的密封作用，防止了油液进入电机，保证了电机的正常运转。

值得注意的是，在潜油泵的工作过程中，需要借助钻杆将泵体置于井底。

钻杆通过承受井内外差压作用，将泵体置于所需位置。

同时，钻杆还起到了连接电机和泵体的作用，保证了电动机能够带动泵体的正常运转。

综上所述，潜油泵工作原理主要是利用电动机带动泵体内的螺杆旋转，通过螺杆的旋转推动液体的运动，实现液体的输送。

水封和钻杆等辅助部件也起到了重要的作用，确保了潜油泵的正常工作。

潜油电泵装置的工作原理及结构1工作原理及组成1.1潜油电泵装置的工作原理潜油电泵装置的工作原理是将在井下工作的离心泵用油管下入井内，悬挂在油管底部；地面电源通过供电流程将电能输送给井下潜油电动机，潜油电动机将电能转换位机械能带动潜油泵工作；井液在潜油泵的作用下，沿抽油工作流程被举升至地面。

1.2潜油电泵装置的组成1.2.1潜油泵——是指潜油多级离心泵。

1.2.2潜油电泵——包括潜油电动机、潜油电动机保护器（简称为保护器）、潜油电泵油气分离器（简称为分离器）和潜油泵。

1.2.3潜油电泵机组——包括潜油电泵、潜油电缆、潜油电泵控制屏（简称控制屏）和潜油电泵专用变压器（简称为变压器）。

1.2.4潜油电泵装置——包括潜油电泵机组、接线盒、井口装置、单向阀、泄油阀等附属装备。

1.2.5潜油电泵装置供电流程为电源——变压器——控制屏——潜油电缆——潜油电动机。

1.2.6潜油电泵装置的抽油工作流程为分离器——潜油泵——单向阀——泄油器——井口装置——出油干线。

1.3潜油电泵型号的表示方法：2标准管柱结构潜油电泵装置的管柱形式很多，有标准管柱、斜井管柱、底部吸入口管柱等，其结构各不相同。

潜油电泵装置的标准管柱自下而上依次由潜油电动机、保护器、分离器、潜油泵、单向阀、泄油阀（如图1所示）。

潜油电泵各部件之间的壳体用法兰螺钉相连接，轴与轴用花键套连接。

潜油电泵上6-8根油管安装单向阀，单向阀上部隔一根油管安装泄油阀。

潜油电缆由动力电缆和小扁电缆组成，小扁电缆头部有电缆头，用于连接潜油电动机。

动力电缆用电缆卡子固定在油管上，小扁电缆用电缆护罩和电缆卡子固定在潜油电泵上。

图1潜油电泵装置的标准管柱结构示意图1-油管；2-泄油阀；3-电缆；4-单向阀；5-电缆卡子；6-电缆护罩；7-潜油泵；8-分离器；9-保护器；10-潜油电动机2.1潜油电动机潜油电动机位于管柱的最底部，它的作用是将电能转换为机械能，通过电动机轴输出，为潜油泵提供动力。

潜油电泵结构及工作原理关键信息项：1、潜油电泵的组成部分电机保护器分离器离心泵2、潜油电泵的工作原理电能转化为机械能液体提升过程压力形成与输送3、潜油电泵的优势高效能适应深井环境稳定运行4、潜油电泵的应用领域石油开采地下水抽取11 潜油电泵的组成潜油电泵是一种多级离心泵，主要由以下几个部分组成：111 电机电机是潜油电泵的动力源，通常为三相异步电机，设计用于在井下高温、高压和恶劣环境中可靠运行。

其外壳采用特殊的耐高压、耐腐蚀材料制造。

112 保护器保护器的作用是保护电机，它可以平衡电机内外的压力，防止井液进入电机，同时还能润滑和冷却电机。

113 分离器分离器用于将井液中的气体分离出来，以减少气体对泵工作的影响，提高泵的效率和稳定性。

114 离心泵离心泵是潜油电泵的核心部件，通过多级叶轮的旋转将井液提升到地面。

12 潜油电泵的工作原理121 电能转化为机械能地面电源通过电缆将电能输送到井下电机，电机在电能的驱动下高速旋转，将电能转化为机械能。

122 液体提升过程电机带动离心泵的叶轮旋转，产生离心力，使井液进入泵体并逐级被增压。

123 压力形成与输送经过多级增压后的井液形成足够的压力，被输送到地面。

13 潜油电泵的优势131 高效能能够在深井中高效地抽取大量液体，提高生产效率。

132 适应深井环境具备耐高温、高压和耐腐蚀的特性，能够在恶劣的深井条件下长期稳定运行。

133 稳定运行由于其结构设计和优质的材料，运行可靠性高，减少了维修和停机时间。

14 潜油电泵的应用领域141 石油开采在石油工业中，用于从深井中抽取原油，是提高石油产量的重要设备。

142 地下水抽取可用于抽取深层地下水，满足工农业和生活用水的需求。

总之，潜油电泵以其独特的结构和工作原理，在能源和水资源领域发挥着重要作用。

随着技术的不断进步，其性能和应用范围还将不断拓展和优化。

潜油电泵工作原理
潜油电泵工作原理：在油井抽油泵的输出端与潜油电机之间，串接了一个电泵的电缆，电泵的输出端与井口连通。

当电机转动时，电机上的轴承带动叶轮在油井中旋转，在电机两端各有一个定子绕组，通过电磁线圈产生磁场，在定子和转子之间就形成了一个静电场。

叶轮旋转时，油流进入泵腔，经泵腔内的叶轮与抽油杆等部件共同作用下将油排出。

在抽油泵工作时，由于电机不断地转动而产生负压将液体吸入泵腔，经叶轮与抽油杆等部件共同作用下将液体排出。

当抽油杆停止工作时，泵内的压力下降，由于抽油泵工作时形成的负压作用下，水从进水口进入泵内。

由于泵腔中的液体压力高于大气压力，水从出水口流出。

这样就把井内的压差传递到地面上去。

地面上有一个与井口连通的接线盒，在接线盒里有一个开关可以控制抽油杆上下运动。

在抽油杆到达指定位置时开关接通，电机停止工作；当抽油杆到达下一个位置时开关断开，电机继续运转。

当电机转动到下一个位置时开关接通，泵停止工作。
