单元四 电子控制汽油喷射系统

电子行业电子控制汽油喷射系统概览汽油喷射系统是现代内燃机汽车中非常重要的组成部分，其中的控制单元是电子控制系统的核心。

本文将介绍电子行业中电子控制汽油喷射系统的工作原理、构成和应用。

工作原理电子控制汽油喷射系统的工作原理是基于多个传感器和执行器之间的信号交互和协调。

主要包括以下几个步骤：1.传感器检测：传感器（如空气流量传感器、氧气传感器等）监测车辆的各项参数，如进气空气流量、发动机负荷、气缸温度等。

2.信号处理：传感器采集到的参数信号经过电子控制单元进行处理和分析，根据预设的工作模型和算法计算出相应的控制策略。

3.控制信号输出：根据控制策略，电子控制单元会生成相应的控制信号，控制执行器（如喷油嘴、点火系统等）的工作，调整汽车发动机的工作状态。

构成电子控制汽油喷射系统主要由以下几个组成部分构成：1.电子控制单元（ECU）：ECU是整个系统的核心控制单元，负责接收和处理传感器信号，并控制执行器的工作。

通常采用专用的微控制器或微处理器来实现。

2.传感器：传感器用于检测车辆的各项参数，并将参数信号传输给ECU。

常用的传感器包括空气流量传感器、进气温度传感器、氧气传感器等。

3.执行器：执行器根据ECU的指令执行相应的动作，调整发动机的工作状态。

常见的执行器包括喷油嘴、点火系统、气门控制等。

4.电源和信号线路：系统需要一定的电源供应和信号传输线路，以确保各个组件之间的正常通信和工作。

应用电子控制汽油喷射系统广泛应用于各种类型的内燃机汽车中，提供了更高的燃油效率、更低的尾气排放和更好的动力性能。

同时，它也为汽车厂商和技术工程师提供了更多的灵活性和可调性。

电子控制汽油喷射系统的应用还不仅仅局限于传统的汽车领域，近年来也逐渐应用于电动汽车、混合动力汽车等新型交通工具中。

对于这些新能源汽车，电子控制系统的作用更为重要，用于保证电机和电池的工作效率和安全性。

总结电子控制汽油喷射系统是电子行业中非常重要的一个领域，它通过传感器和执行器之间的信号交互和协调，实现了对汽车发动机的精准控制。

电控燃油喷射系统(EFI)图解EFI的优点:1、在任何情况下都能获得精确的空燃比2、混合气的各缸分配均匀性好3、采用EFI的汽车加速性能好4、充气效率高5、良好的启动性能和减速减油或断油EFI的工作原理：电控汽油喷射系统主要由下列四部分组成：进气系统供油系统控制系统点火系统如下图：1、进气系统如下图：2、供油系统主要由油压调节器、喷油器和喷油泵组成。

供油系统的工作原理图：喷油泵工作原理燃油泵装在油箱内，涡轮泵由电机驱动。

当泵内油压超过一定值时，燃油顶开单向阀向油路供油。

当油路堵塞时，卸压阀开启，泄出的燃油返回油箱。

如下图：喷油器工作原理：喷油器是电磁式的。

当喷油器不工作时，针阀在回位弹簧作用下将喷油孔封住。

当ECU的喷油控制信号将喷油器的电磁线圈与电源回路接通时，针阀才在电磁力的吸引下克服弹簧压力、摩擦力和自身重量，从静止位置往上升起，燃油喷出。

多点喷油系统中喷油器通过绝缘垫圈安装在进气歧管或进气道附近的缸盖上，并用输油管将其固定。

多点喷油系统每缸有一个喷油器。

英文称为multi point injection .简称为MP I。

如下图：喷油器单点喷油系统的喷油器安装在节气门体上，各缸共用一个喷油器。

英文为single point inje ction. 简称为SPI。

如下图：油压调节器工作原理油压力调节器的功能是调节喷油压力。

喷油器喷出的油量是用改变喷油信号持续时间来进行控制的。

由于进气歧管内真空度是随发动机工况而变化的，即使喷油信号的持续时间和喷油压力保持不变，工况变化时喷油量也会发生少量的变化，为了得到精确的喷油量，必须使油压A和进气歧管真空度B的总和保持不变。

如下图：3、控制系统控制系统由传感器、执行器和电子控制单元三部分组成如下图：传感器传感器是感知信息的部件，负责向ECU提供发动机和汽车运行状况。

如下图：ECUECU的功用是采集和处理各种传感器的输入信号，根据发动机工作的要求（喷油脉宽、点火提前角等），进行控制决策的运算，并输出相应的控制信号。

电控燃油喷射系统电控燃油喷射系统的基本任务是以减少发动机机有害物排放为主要目标，尽可能兼顾发动机的其它性能要求。

为了实现这一基本任务，空燃比的精确控制是关键，因此现代电子控制汽油喷射系统都遵守以空气流量和发动机转速为基本控制参数，以电控单元（ ECU）为控制核心，以喷油器为控制对象的控制原则。

一个完整的电控汽油喷射系统通常由空气供给系统、燃油供给系统和电子控制系统三个子系统构成。

如图1-0.图1-01.空气供给系统空气供给系统任务是向汽油机提供清洁的、与发动机负荷相适应的、经过计量的新鲜空气，使它们在进气管或气缸内与喷油器喷出的汽油形成质量好的可燃混合气。

空气供给系统由空气滤清器、空气量计量装置、节气门体和节气门位置传感器、进气总管和进气歧管等组成。

如图1-1图1-11.1空气量计量装置空气量计量装置的作用是对发动机吸入的新鲜空气量进行直接或间接的测量, 并把测量结果转换成电压或频率信号输送到 ECU, ECU 根据输入信号及其它参数计算出每一工作循环吸入的新鲜空气质量直接测量方式采用空气流量计测量空气的体积流量或质量流量，间接测量方式大都采用进气歧管绝对压力传感器测量进气歧管的绝对压力。

1.2空气流量计电控汽油喷射发动机中使用的空气流量计主要有翼片式空气流量计、卡门旋涡式空气流量计、热线式空气流量计和热膜式空气流量计四种。

1.3节气门体和节气门位置传感器1.3.1 节气门体节气门体安装在空气流量计和发动机进气总管之间的进气管上（对于采用空气流量计进气和电控汽油机），或者安装在空气滤清器与进气总管之间（对于使用进气歧管绝对压力传感器的汽油机）。

节气门体一般由节气门、怠速旁通气、怠速调整螺钉、辅助空气阀等组成。

节气门通过拉索与油门踏板相连，驾驶员通过油门踏板控制节气门开度，使发动机的输出扭矩与所需的牵引力相适应。

对于设置怠速旁通气道的节气门体，怠速旁通气道布置在主进气通道一侧，发动机怠速运转时，节气门完全关闭，怠速所需要的空气经旁通气道布置在气道进入总管。

电子控制燃油喷射系统的组成及工作原理一、电子控制燃油喷射系统的控制内容及功能1、电子控制燃油喷射(EFI)电子控制燃油喷射主要包括喷油量、喷射定时、燃油停供及燃油泵的控制。

1）喷油量控制ECU将发动机转速和负荷信号作为主控信号，确定基本喷油量(喷油电磁阀开启的时间长短)，并根据其它有关输入信号加以修正，最后确定总喷油量。

2）喷油定时控制在电控间歇喷射系统中，当采用与发动机转动同步的顺序独立喷射方式时，ECU不仅要控制喷油量，还要根据发动机各缸的发火顺序，将喷射时间控制在一个最佳时刻。

3）减速断油及限速断油控制a. 减速断油控制汽车行驶中，驾驶员快收油门踏板时，ECU将会切断燃油喷射控制电路，停止喷油，以降低减速时HC及CO的排放量。

当发动机转速降至一定的特定转速时，又恢复供油。

b. 限速断油控制发动机加速时，发动机转速超过安全转速或汽车车速超过设定的最高车速，ECU将会在临界转速时切断燃油喷射控制电路，停止喷油，防止超速。

4）燃油泵控制当点火开关打开后，ECU将控制汽油泵工作2—3秒，以建立必须的油压。

此时若不启动发动机，ECU将切断汽油泵控制电路，汽油泵停止工作。

在发动机启动过程和运转过程中，ECU控制汽油泵保持正常运转。

2、电控点火装置(ESA)点火装置的控制主要包括点火提前角、通电时间和爆震控制等方面。

1）点火提前角控制ECU中首先存储发动机在各种工况及运行条件下最理想的提火提前角。

发动机运转时，ECU 根据发动机转速和负荷信号，确定基本点火提前角，并根据其它有关信号进行修正，最后确定点火提前角，并向电子点火控制器输出信号，以控制点火系的工作。

2）通电时间(闭角)控制与恒流控制为保证点火线圈初级电路有足够大的断开电流，以产生足够高的次级电压，同时也要防止通电时间过长线圈过热损坏，ECU可根据蓄电池电压及转速等信号，控制点火线圈初级电路的通电时间。

在高能点火装置中还增加了恒流控制电路，以使在极短时间内初级电流迅速增长到额定值，减少转速对次级电压的影响，改善点火特性。

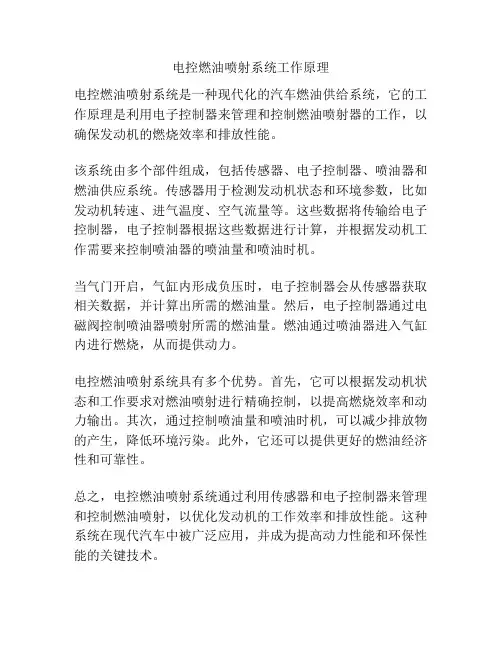

电控燃油喷射系统工作原理
电控燃油喷射系统是一种现代化的汽车燃油供给系统，它的工作原理是利用电子控制器来管理和控制燃油喷射器的工作，以确保发动机的燃烧效率和排放性能。

该系统由多个部件组成，包括传感器、电子控制器、喷油器和燃油供应系统。

传感器用于检测发动机状态和环境参数，比如发动机转速、进气温度、空气流量等。

这些数据将传输给电子控制器，电子控制器根据这些数据进行计算，并根据发动机工作需要来控制喷油器的喷油量和喷油时机。

当气门开启，气缸内形成负压时，电子控制器会从传感器获取相关数据，并计算出所需的燃油量。

然后，电子控制器通过电磁阀控制喷油器喷射所需的燃油量。

燃油通过喷油器进入气缸内进行燃烧，从而提供动力。

电控燃油喷射系统具有多个优势。

首先，它可以根据发动机状态和工作要求对燃油喷射进行精确控制，以提高燃烧效率和动力输出。

其次，通过控制喷油量和喷油时机，可以减少排放物的产生，降低环境污染。

此外，它还可以提供更好的燃油经济性和可靠性。

总之，电控燃油喷射系统通过利用传感器和电子控制器来管理和控制燃油喷射，以优化发动机的工作效率和排放性能。

这种系统在现代汽车中被广泛应用，并成为提高动力性能和环保性能的关键技术。

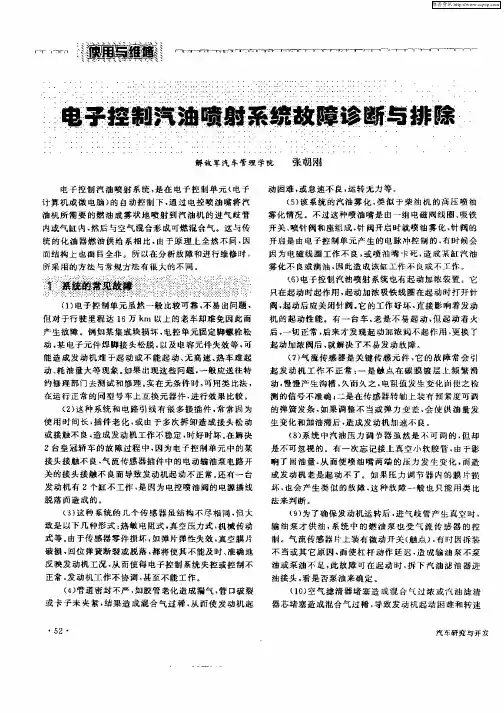

目录任务一任务二任务三任务四电子控制系统的构造与工作原理任务五电控燃油喷射系统故障诊断与排除任务一燃油喷射系统组成及工作原理【任务目标】1.掌握电子控制燃油喷射系统的基本组成；2.掌握电控汽油喷射系统的组成及工作原理；3.能够叙述燃油系统组成；4.能够完成喷油器的检查与更换。

【任务描述】据用户描述，自己的雪佛兰科鲁兹汽车，当打开点火开关起动发动机时，点火多次都不能起动，经用户仔细检查油箱中的燃油足够，其他各个系统均工作正常，在次打开点火开关还是不能起动发动机，用户在次检查燃油箱处，发现燃油箱中的燃油泵没有任何反映，根据用户的上述反映判断可能是燃油泵出现了故障。

【知识储备】一、电子控制燃油喷射系统概述燃油喷射指用喷油器在低压下（250～350kPa）将汽油以雾状直接喷射到进气总管、进气歧管或气缸中，与空气混合形成可燃混合气，其目的是为了提高雾化质量，改善燃烧状况。

根据燃油的喷射位置，电控燃油喷射系统分为缸内喷射式和缸外喷射式。

缸内喷射式将高压涡流喷油器安装在气缸盖上，将汽油直接喷入气缸，比缸外喷射更省油且动力更大。

缸外喷射式将喷油器安装在进气总管上（单点喷射）或各缸进气歧管靠近进气门处（多点喷射）。

汽油在气缸燃烧,必须先喷散成雾状并蒸发,与空气按一定比例混合，这样的混合物叫可燃混合气。

可燃混合气中汽油含量叫可燃混合气浓度,用空燃比“R”或过量空气系数“α”表示。

理论上完全燃烧1kg汽油需要14.7kg空气。

可燃混合气中空气与燃油的比值称为空燃比。

R=14.7（α=1）的混合气称为标准混合气；R＜14.7（α＜1）的混合气称为浓混合气；R＞14.7（α＞1）的混合气称为稀混合气。

冷起动工况时，汽油雾化不良， 要求供给的极浓的混合器，混合气成分为α=0.2～0.6。

在暖机、怠速阶段吸入空气量极少，汽油同样雾化蒸发不良， 需要浓混合气，α=0.6～0.8 。

在加速及大负荷时，为改善汽车加速性能，增大功率，也需要较浓混合气，α=0.85～0.95。
