３）功用：传感器是装在发动机各个部位的信 号转换装置，用来测量或检测反映发动机运行状态 的各种参量，并将它们转换成计算机能够接受的信 号后送给ECU。ECU对各种传感器输送来的信号进 行处理运算、分析和判断后，发出喷油控制命令， 控制喷油器喷出与进气量相匹配的燃油，使当时工 油器的汽油喷射系统最初 是以多点喷射的形式出现的，但价格昂贵。为了 将电控汽油喷射系统进一步推广到普通轿车上， 才出现了单点喷射系统。组成部件少，结构简单 紧凑是单点汽油喷射系统的主要特点。
图3 单点汽油喷射系统的燃料供给系
1—燃油泵 2一燃油箱 3—燃油滤清器 4一喷油器 5一低温启动喷油器 6一压力调节器

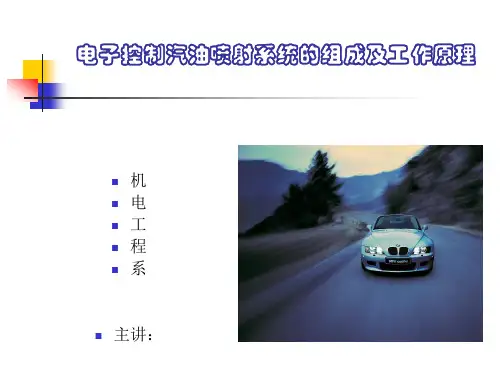

电子控制汽油喷射系统的组成及工作原理
机 电 工 程 系
主讲：
一、 清点人数， 组织课堂教学。（2分钟）
二、导入新课。（3分钟）
化油器式汽油机燃料供给系的组成。 1）汽油供给装置； 2）空气供给装置； 3）可燃混合气形成装置； 4）可燃混合气供给和废气排出装置。
三、授课内容。（33分钟）

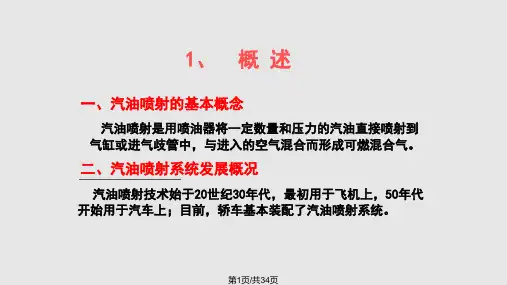

一、概述
2）组成：主要由传感器、控制单元ECU及执 行部件三大部分组成。
图4汽油喷射系统的控制系统组成 1一燃油箱 2一电动燃油泵 3—燃油滤清器 4—ECU 5—喷油器 6一燃油分配 7一压力调节器 8一进气总管 9一节气门位置传感器 10一空气流量计 11一氧传感器 12一冷却水温度传感器 13一分电器 14一怠速执行器 15一蓄电池 16一点火开关
