母线安装工艺

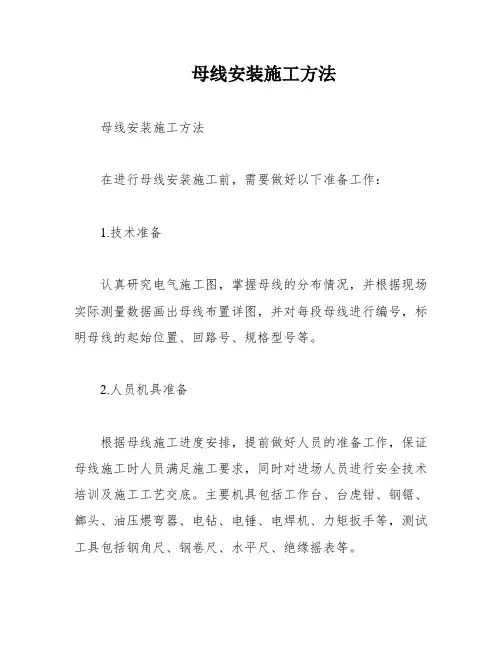

母线安装施工方法母线安装施工方法在进行母线安装施工前，需要做好以下准备工作：1.技术准备认真研究电气施工图，掌握母线的分布情况，并根据现场实际测量数据画出母线布置详图，并对每段母线进行编号，标明母线的起始位置、回路号、规格型号等。

2.人员机具准备根据母线施工进度安排，提前做好人员的准备工作，保证母线施工时人员满足施工要求，同时对进场人员进行安全技术培训及施工工艺交底。

主要机具包括工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等，测试工具包括钢角尺、钢卷尺、水平尺、绝缘摇表等。

3.现场准备封闭插接母线安装部位的建筑装饰工程全部结束，影响母线安装的其他专业施工完毕，电气设备（变压器、开关柜等）安装完毕，且检验合格。

母线安装施工工艺流程如下：1.检查土建预留。

2.安装支吊架，重点控制支架的水平度、垂直度及间距。

3.测量放线，检查预留洞的尺寸及相对位置，通过垂直母线槽的部分垂直中心线一致。

4.与设计院、业主、生产厂家共同确定母线槽走向并做好内部安装各专业的协调，选择最好的安装路径。

5.进行现场验收，先安装地面固定支架后安装墙面支架，所有支架由母线槽生产厂家配套供货。

6.连接、固定母线槽，连接螺栓的紧固用力矩扳手，力矩值按规范规定。

连接后接头处要求贴合严密，用0.01mm的塞尺检验合格方可。

7.搬运、贮存母线槽时采取切实措施，防止母线槽受损、受潮。

母线槽的保管直接影响其以后的安装与运行质量。

8.检测试运行，通电前，检查母线槽的相序是否正确，测试相间、相零、相地、零地之间的绝缘电阻值，并做好记录。

检查合格后，送电空载运行24小时无异常为合格。

在母线进场时，需要进行检查验收，包括设备开箱点件检查、设备及附件检查和母线绝缘电阻检查。

所有检查结果都需要做好记录。

4）母线的安装在安装母线之前，必须进行以下检查：检查母线的防潮性能和密封性能是否良好；检查各段母线编号标志是否清晰，附件是否齐全；检查母线外壳是否变形，母线螺栓搭接面是否平整，镀层是否覆盖完整，没有起皮和麻面；检查插接母线上的静触头是否无缺损，表面是否光滑，镀层是否完整。

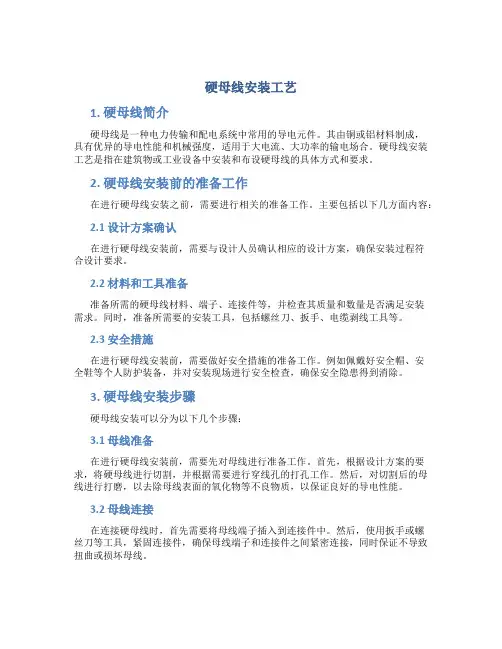

硬母线安装工艺1. 硬母线简介硬母线是一种电力传输和配电系统中常用的导电元件。

其由铜或铝材料制成，具有优异的导电性能和机械强度，适用于大电流、大功率的输电场合。

硬母线安装工艺是指在建筑物或工业设备中安装和布设硬母线的具体方式和要求。

2. 硬母线安装前的准备工作在进行硬母线安装之前，需要进行相关的准备工作。

主要包括以下几方面内容：2.1 设计方案确认在进行硬母线安装前，需要与设计人员确认相应的设计方案，确保安装过程符合设计要求。

2.2 材料和工具准备准备所需的硬母线材料、端子、连接件等，并检查其质量和数量是否满足安装需求。

同时，准备所需要的安装工具，包括螺丝刀、扳手、电缆剥线工具等。

2.3 安全措施在进行硬母线安装前，需要做好安全措施的准备工作。

例如佩戴好安全帽、安全鞋等个人防护装备，并对安装现场进行安全检查，确保安全隐患得到消除。

3. 硬母线安装步骤硬母线安装可以分为以下几个步骤：3.1 母线准备在进行硬母线安装前，需要先对母线进行准备工作。

首先，根据设计方案的要求，将硬母线进行切割，并根据需要进行穿线孔的打孔工作。

然后，对切割后的母线进行打磨，以去除母线表面的氧化物等不良物质，以保证良好的导电性能。

3.2 母线连接在连接硬母线时，首先需要将母线端子插入到连接件中。

然后，使用扳手或螺丝刀等工具，紧固连接件，确保母线端子和连接件之间紧密连接，同时保证不导致扭曲或损坏母线。

3.3 母线固定硬母线安装完成后，需要进行固定工作。

根据设计方案的要求，使用固定件将硬母线固定在设备或建筑物的相应位置。

同时，需要确保固定件的紧固度适宜，以保证硬母线的稳固性和安全性。

3.4 检查和测试在硬母线安装完毕后，需要对其进行检查和测试，以确保安装质量符合要求。

首先，检查母线连接部分是否紧固可靠，并排查是否存在松动或接触不良等问题。

然后，使用合适的测试仪器对硬母线进行电气性能测试，如电阻测量等。

4. 硬母线安装质量控制为了保证硬母线安装质量，需进行相应的质量控制措施。

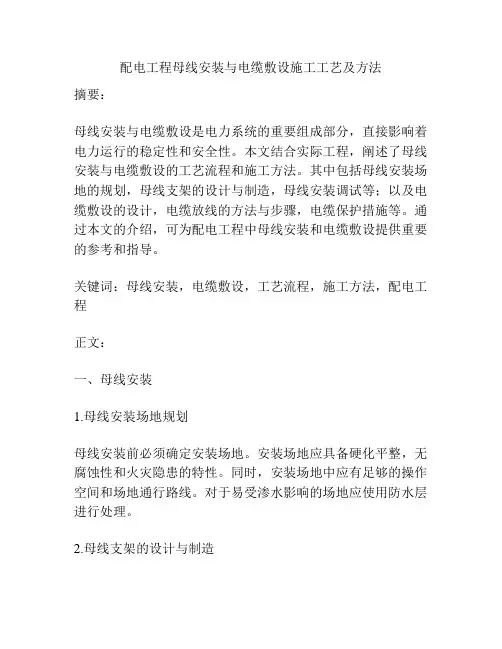

配电工程母线安装与电缆敷设施工工艺及方法摘要：母线安装与电缆敷设是电力系统的重要组成部分，直接影响着电力运行的稳定性和安全性。

本文结合实际工程，阐述了母线安装与电缆敷设的工艺流程和施工方法。

其中包括母线安装场地的规划，母线支架的设计与制造，母线安装调试等；以及电缆敷设的设计，电缆放线的方法与步骤，电缆保护措施等。

通过本文的介绍，可为配电工程中母线安装和电缆敷设提供重要的参考和指导。

关键词：母线安装，电缆敷设，工艺流程，施工方法，配电工程正文：一、母线安装1.母线安装场地规划母线安装前必须确定安装场地。

安装场地应具备硬化平整，无腐蚀性和火灾隐患的特性。

同时，安装场地中应有足够的操作空间和场地通行路线。

对于易受渗水影响的场地应使用防水层进行处理。

2.母线支架的设计与制造母线支架的设计应根据具体场地和母线的载荷情况进行钢结构计算。

母线支架的制造应符合国家相关标准和质量要求，并应进行相关的制造检验记录和试验报告。

母线支架的制造应保证支架的质量，以及与安装场地的配合性。

3.母线安装调试母线安装完成后应进行调试。

在调试过程中，应认真对母线与设备的电气接头进行检查，并检查所有绝缘部位。

同时，还应对母线的接地和测试进行严密的监管与检查。

二、电缆敷设1.电缆敷设的设计电缆敷设的设计应根据场地地形、设备间距、电缆截面和电缆长度等因素进行综合计算和设计。

根据设计确定的线路方案，编制详细的施工方案，包括放线计划、资料准备、技术措施、安全措施和管理要求等。

2.电缆放线的方法与步骤在进行电缆敷设之前，必须做好电缆敷设前的准备工作，包括测量和标注、清洗道路、清理杂物等。

放线时需要根据施工方案确定的敷设线路和敷设的电缆长度进行相应的预置和限位。

在放线过程中，应注意电缆保护措施，避免对电缆造成损伤。

3.电缆保护措施为保护电缆，在电缆施工过程中应采取防护措施进行保护。

主要包括管道敷设、填土、盖盖板、草菜覆盖等措施，并应按照施工方案进行检测和检验。

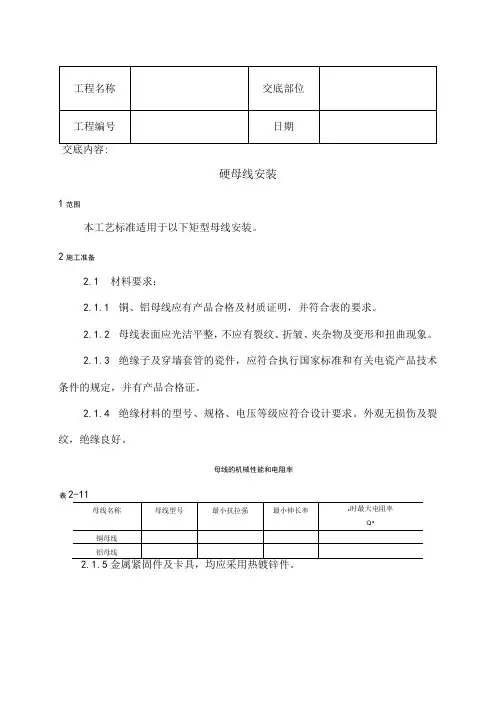

交底内容:硬母线安装1范围本工艺标准适用于以下矩型母线安装。

2施工准备2.1材料要求：2.1.1铜、铝母线应有产品合格及材质证明，并符合表的要求。

2.1.2母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。

2.1.3绝缘子及穿墙套管的瓷件，应符合执行国家标准和有关电瓷产品技术条件的规定，并有产品合格证。

2.1.4绝缘材料的型号、规格、电压等级应符合设计要求。

外观无损伤及裂纹，绝缘良好。

母线的机械性能和电阻率表2-112.1.5金属紧固件及卡具，均应采用热镀锌件。

焊接的技术要求:铝及铝合金母线的焊接应采用氩弧焊，铜母线焊接可采用或紫铜焊条、铜焊粉或硼砂，为节约材料，亦可用废电线芯或废电缆芯线代替焊条，但表面应光洁无腐蚀，并须擦净油污，方可施焊。

焊接前应当用铜丝刷清除母线坡口处的氧化层，将母线用耐火砖等垫平对齐，防止错口，坡口处根据母线规格留出〜的间隙，然后由焊工施焊，焊缝对口平直，不得错口、必须双面焊接。

焊缝应凸起呈弧形，上部应有〜加强高度，角焊缝加强高度为m焊缝不得有裂纹、夹渣、未焊透及咬肉等缺陷，焊完后应趁热用足够的水清洗掉焊药。

施焊焊工，应经考试合格。

母线焊接后的检验应符合规范要求。

母线的螺栓连接：母线钻孔尺寸及螺栓规格见表-矩形母线采用螺栓固定搭接时，连接处距支柱绝缘子的支持夹板边缘不应小于；上片母线端头与下片母线平弯开始处的距离不应小于(图母线与母线，母线与分支线，母线与电器接线端子搭接时，其搭接面必须表2-173.8.2设备接线端，母线措接或卡子、夹板处，明设地线的接线螺钉处等两侧〜处均不得刷漆。

3.9检查送电：3.9.1母线安装完后，要全面地进行检查，清理工作现场的工具、杂物，并与有关单位人员协商好，请无关人员离开现场。

3.9.2母线送电前应进行耐压试验，以下母线可用摇表摇测，绝缘电阻不小于Q M3.9.3送电要有专人负责，送电程序应为先高压、后低压；先干线，后支线；先隔离开关后负荷开关。

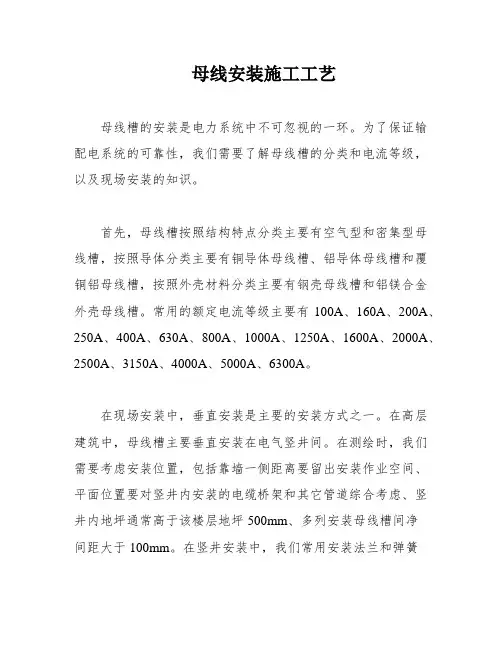

母线安装施工工艺母线槽的安装是电力系统中不可忽视的一环。

为了保证输配电系统的可靠性，我们需要了解母线槽的分类和电流等级，以及现场安装的知识。

首先，母线槽按照结构特点分类主要有空气型和密集型母线槽，按照导体分类主要有铜导体母线槽、铝导体母线槽和覆铜铝母线槽，按照外壳材料分类主要有钢壳母线槽和铝镁合金外壳母线槽。

常用的额定电流等级主要有100A、160A、200A、250A、400A、630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、4000A、5000A、6300A。

在现场安装中，垂直安装是主要的安装方式之一。

在高层建筑中，母线槽主要垂直安装在电气竖井间。

在测绘时，我们需要考虑安装位置，包括靠墙一侧距离要留出安装作业空间、平面位置要对竖井内安装的电缆桥架和其它管道综合考虑、竖井内地坪通常高于该楼层地坪500mm、多列安装母线槽间净间距大于100mm。

在竖井安装中，我们常用安装法兰和弹簧支撑器固定，弹簧支撑器能够跟随弹性缓冲，保证整个母线槽系统运行安全可靠。

水平安装也是常用的安装方式之一。

母线槽水平安装支架通常与风管、水管、桥架和消防管道综合考虑后统一布局。

在设计、测绘与安装中，我们需要优先考虑母线槽的防水要求，一般安装在水管上方。

常用的水平安装方式有在楼板或横梁下吊装和在柱上安装。

在楼板或横梁下吊装中，我们通常采用吊杆和吊架吊装固定，吊杆采用全螺纹吊杆，并根据母线槽自身重量选定外径，使高度方向可灵活调整；吊架固定夹穿螺栓孔为长圆孔，左右方向可适当调整，能满足不同规格尺寸的母线槽安装。

在柱上安装中，我们一般采用安装支架托举固定法，即将用角钢制作而成的支架先固定在柱上，将母线槽横担在支架上，再用小角板将母线槽侧边和支架固定在一起，防止滑落。

这种固定即适合单侧安装也可适合双侧安装，安装简单方便。

6) 一般情况下，母线槽的安装支撑件或吊架间距为3米。

但在特殊情况下，必须根据母线槽的承载重量和现场实际情况严格计算并确定支撑间距。

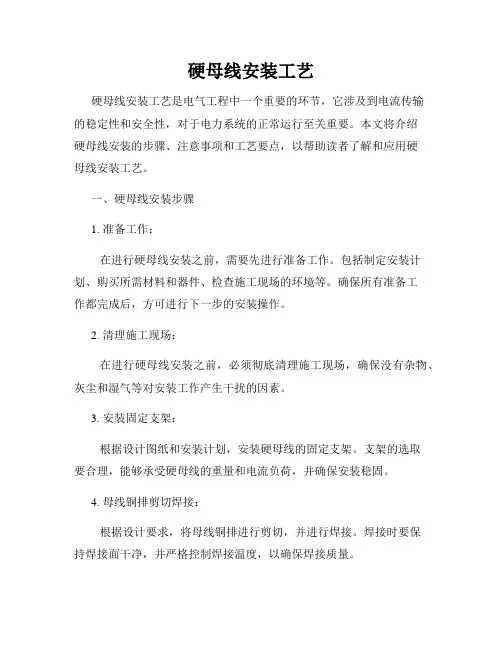

硬母线安装工艺硬母线安装工艺是电气工程中一个重要的环节，它涉及到电流传输的稳定性和安全性，对于电力系统的正常运行至关重要。

本文将介绍硬母线安装的步骤、注意事项和工艺要点，以帮助读者了解和应用硬母线安装工艺。

一、硬母线安装步骤1. 准备工作：在进行硬母线安装之前，需要先进行准备工作。

包括制定安装计划、购买所需材料和器件、检查施工现场的环境等。

确保所有准备工作都完成后，方可进行下一步的安装操作。

2. 清理施工现场：在进行硬母线安装之前，必须彻底清理施工现场，确保没有杂物、灰尘和湿气等对安装工作产生干扰的因素。

3. 安装固定支架：根据设计图纸和安装计划，安装硬母线的固定支架。

支架的选取要合理，能够承受硬母线的重量和电流负荷，并确保安装稳固。

4. 母线铜排剪切焊接：根据设计要求，将母线铜排进行剪切，并进行焊接。

焊接时要保持焊接面干净，并严格控制焊接温度，以确保焊接质量。

5. 母线铜排安装：将剪切好并焊接好的母线铜排安装到固定支架上。

要注意安装时的水平度和垂直度，并采取合适的固定措施，确保母线的稳定性和安全性。

6. 连接其他设备：根据设计要求，将母线与其他设备进行连接。

连接时要注意选择合适的接头，并确保连接紧固牢固，电流传输可靠。

7. 检测与调试：完成母线的安装后，进行必要的检测与调试工作。

包括测量电流、电压和接地电阻等参数，以验证母线安装的质量和性能。

二、硬母线安装注意事项1. 安全第一：在进行硬母线安装工作时，安全要放在首位。

必须严格按照相关的安全操作规程进行，佩戴好个人防护装备，并确保施工现场的安全环境。

2. 设备质量：选择优质的硬母线材料和器件，确保其质量可靠。

母线铜排的选择要符合设计要求，电流负载能力要足够，并具备抗腐蚀和导电性能。

3. 确保接触良好：在进行剪切焊接和连接工作时，要确保焊接面和连接处的金属良好接触，以降低接触电阻和过热的风险。

4. 防护措施：在安装过程中，必须采取防护措施防止母线与其他设备的碰撞、摩擦和损坏。

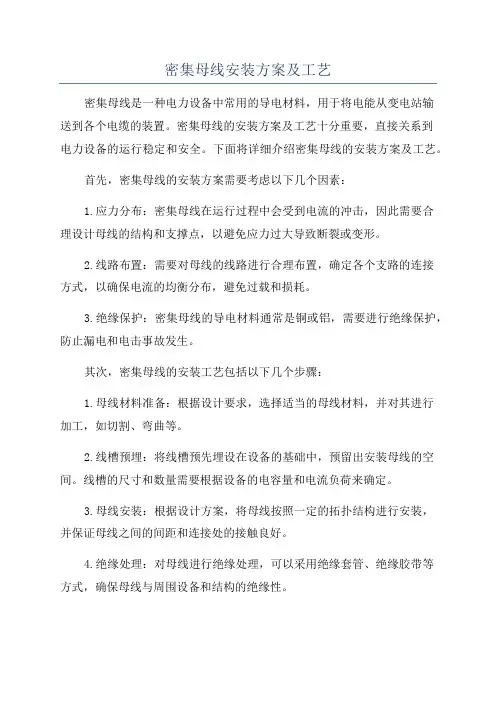

密集母线安装方案及工艺密集母线是一种电力设备中常用的导电材料，用于将电能从变电站输送到各个电缆的装置。

密集母线的安装方案及工艺十分重要，直接关系到电力设备的运行稳定和安全。

下面将详细介绍密集母线的安装方案及工艺。

首先，密集母线的安装方案需要考虑以下几个因素：1.应力分布：密集母线在运行过程中会受到电流的冲击，因此需要合理设计母线的结构和支撑点，以避免应力过大导致断裂或变形。

2.线路布置：需要对母线的线路进行合理布置，确定各个支路的连接方式，以确保电流的均衡分布，避免过载和损耗。

3.绝缘保护：密集母线的导电材料通常是铜或铝，需要进行绝缘保护，防止漏电和电击事故发生。

其次，密集母线的安装工艺包括以下几个步骤：1.母线材料准备：根据设计要求，选择适当的母线材料，并对其进行加工，如切割、弯曲等。

2.线槽预埋：将线槽预先埋设在设备的基础中，预留出安装母线的空间。

线槽的尺寸和数量需要根据设备的电容量和电流负荷来确定。

3.母线安装：根据设计方案，将母线按照一定的拓扑结构进行安装，并保证母线之间的间距和连接处的接触良好。

4.绝缘处理：对母线进行绝缘处理，可以采用绝缘套管、绝缘胶带等方式，确保母线与周围设备和结构的绝缘性。

5.安装检查：安装完成后，需要进行一次全面的检查，确保母线的质量和安全性。

检查内容包括母线的固定性、接触良好性以及绝缘处理效果等。

最后，密集母线的安装应注意以下几个技术要点：1.充分利用空间：在安装过程中需要充分利用设备空间，确保母线的布局合理且紧凑。

这样不仅可以减少电流的走向长度，还可以节约设备的占地面积。

2.引线处理：在母线与设备的连接处，需要注意引线的处理。

引线的长度、截面积和接触方式都要符合设计要求，以确保电流的均衡和稳定。

3.接地处理：密集母线的安装还需要注意接地的处理。

需要保证母线与设备之间的接地电阻符合规范要求，以保障系统的安全性。

综上所述，密集母线的安装方案及工艺是电力设备中非常重要的一环。

一、工程概况本次母线安装工程为XX变电站新建工程，母线采用全绝缘管型母线，主要用于变电站主变及线路的电力传输。

母线吊装工作需严格按照国家相关标准和规范执行，确保施工质量和安全。

二、施工准备1. 人员准备：成立母线安装吊装专项施工小组，明确各成员职责，进行技术交底和安全教育。

2. 材料准备：准备全绝缘管型母线、吊装设备、工具、安全防护用品等。

3. 工具准备：准备卷扬机、手拉葫芦、滑轮、钢丝绳、卡具、紧线器等吊装工具。

4. 场地准备：清理施工现场，确保吊装作业区域平整、无障碍物。

三、施工工艺1. 吊装前的准备工作（1）检查吊装设备，确保其完好、安全。

（2）检查母线，确认无损坏、变形等情况。

（3）确定吊装方案，包括吊装顺序、吊点位置、吊装路线等。

2. 吊装过程（1）将母线放置在吊装设备下方，调整吊点位置，确保吊装过程中母线平衡。

（2）使用卷扬机等吊装设备，缓慢起吊母线，注意观察吊点及母线受力情况。

（3）将母线吊至安装位置，调整吊点，使母线垂直。

（4）在母线安装位置，使用手拉葫芦等工具，将母线缓慢降至安装位置。

（5）在母线安装位置，调整母线，使其与设备连接牢固。

3. 吊装后的检查（1）检查母线连接是否牢固，有无松动现象。

（2）检查母线安装位置是否符合设计要求。

（3）检查吊装设备、工具是否完好。

四、安全措施1. 施工人员必须穿戴安全帽、安全带、防滑鞋等安全防护用品。

2. 吊装设备、工具必须符合国家相关标准和规范，定期检查、维护。

3. 吊装过程中，确保吊点牢固，防止母线脱落。

4. 吊装过程中，严格控制起吊速度，避免母线摆动过大。

5. 吊装作业区域设置警戒线，禁止无关人员进入。

五、环境保护措施1. 施工过程中，注意减少噪音、粉尘等污染。

2. 施工结束后，及时清理施工现场，恢复原状。

六、施工进度安排1. 吊装前准备：1天2. 吊装过程：2天3. 吊装后检查：1天总计：4天通过以上母线安装吊装专项施工方案的实施，确保母线安装工程顺利进行，提高施工质量和安全水平。

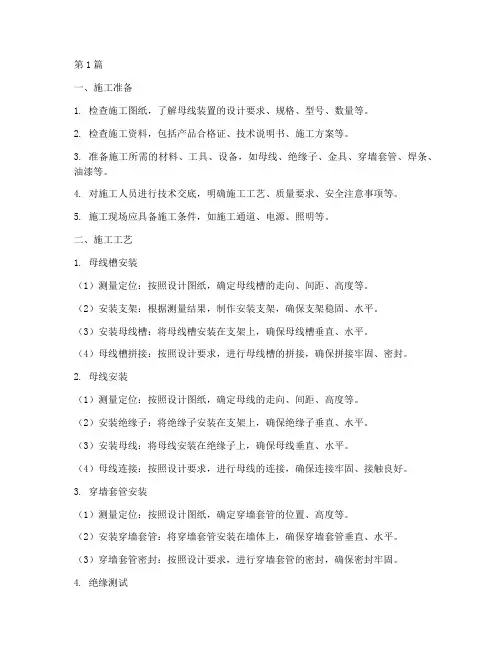

第1篇一、施工准备1. 检查施工图纸，了解母线装置的设计要求、规格、型号、数量等。

2. 检查施工资料，包括产品合格证、技术说明书、施工方案等。

3. 准备施工所需的材料、工具、设备，如母线、绝缘子、金具、穿墙套管、焊条、油漆等。

4. 对施工人员进行技术交底，明确施工工艺、质量要求、安全注意事项等。

5. 施工现场应具备施工条件，如施工通道、电源、照明等。

二、施工工艺1. 母线槽安装（1）测量定位：按照设计图纸，确定母线槽的走向、间距、高度等。

（2）安装支架：根据测量结果，制作安装支架，确保支架稳固、水平。

（3）安装母线槽：将母线槽安装在支架上，确保母线槽垂直、水平。

（4）母线槽拼接：按照设计要求，进行母线槽的拼接，确保拼接牢固、密封。

2. 母线安装（1）测量定位：按照设计图纸，确定母线的走向、间距、高度等。

（2）安装绝缘子：将绝缘子安装在支架上，确保绝缘子垂直、水平。

（3）安装母线：将母线安装在绝缘子上，确保母线垂直、水平。

（4）母线连接：按照设计要求，进行母线的连接，确保连接牢固、接触良好。

3. 穿墙套管安装（1）测量定位：按照设计图纸，确定穿墙套管的位置、高度等。

（2）安装穿墙套管：将穿墙套管安装在墙体上，确保穿墙套管垂直、水平。

（3）穿墙套管密封：按照设计要求，进行穿墙套管的密封，确保密封牢固。

4. 绝缘测试（1）绝缘测试：使用兆欧表对母线、绝缘子、穿墙套管等部件进行绝缘测试，确保绝缘良好。

（2）测试记录：将测试结果记录在施工记录中，便于后续检查。

三、施工质量验收1. 检查施工过程是否符合设计要求和规范标准。

2. 检查母线装置的安装质量，如支架稳固、母线垂直、水平、连接牢固等。

3. 检查绝缘测试结果，确保绝缘良好。

4. 检查施工记录，确保施工过程、质量、安全等符合要求。

四、施工安全措施1. 施工人员必须穿戴安全帽、安全带、防护眼镜等个人防护用品。

2. 施工现场设置安全警示标志，确保施工安全。

3. 施工过程中，注意防止触电、火灾等安全事故的发生。
