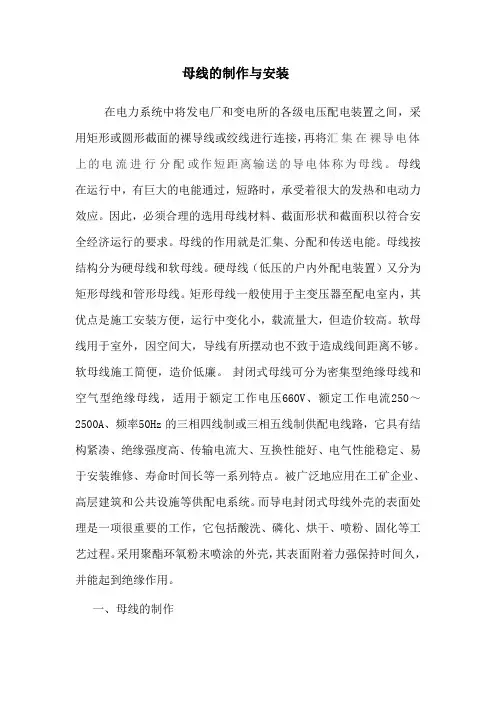

母线的制作与安装在电力系统中将发电厂和变电所的各级电压配电装置之间，采用矩形或圆形截面的裸导线或绞线进行连接，再将汇集在裸导电体上的电流进行分配或作短距离输送的导电体称为母线。

母线在运行中，有巨大的电能通过，短路时，承受着很大的发热和电动力效应。

因此，必须合理的选用母线材料、截面形状和截面积以符合安全经济运行的要求。

母线的作用就是汇集、分配和传送电能。

母线按结构分为硬母线和软母线。

硬母线（低压的户内外配电装置）又分为矩形母线和管形母线。

矩形母线一般使用于主变压器至配电室内，其优点是施工安装方便，运行中变化小，载流量大，但造价较高。

软母线用于室外，因空间大，导线有所摆动也不致于造成线间距离不够。

软母线施工简便，造价低廉。

封闭式母线可分为密集型绝缘母线和空气型绝缘母线，适用于额定工作电压660V、额定工作电流250～2500A、频率50Hz的三相四线制或三相五线制供配电线路，它具有结构紧凑、绝缘强度高、传输电流大、互换性能好、电气性能稳定、易于安装维修、寿命时间长等一系列特点。

被广泛地应用在工矿企业、高层建筑和公共设施等供配电系统。

而导电封闭式母线外壳的表面处理是一项很重要的工作，它包括酸洗、磷化、烘干、喷粉、固化等工艺过程。

采用聚酯环氧粉末喷涂的外壳，其表面附着力强保持时间久，并能起到绝缘作用。

一、母线的制作1、母线制作工艺流程施工准备→构件预埋，预留孔洞→放线，定位→支架制作，安装→支架位置校对→母线检验→母线吊装，就位→母线，插接箱安装→绝缘电阻测试→动力联合调试→检验评定按电气施工的工程图选用主母线截面尺寸，但铜母线最小截面尺寸不能小于50×5mm。

分支回路母线截面尺寸按分支回路中各电器元件中的额定电流选取，但回路中熔丝的热元件的额定电流值不作为选用母线的依据，所用母线的允许电流大于或等于分支回路额定电流。

母线无特殊要求时，中性线和地线应不小于TMY40x4和LMY40x4。

2、制作过程母线根据需要可切成长料或短料，然后在母线调直机上反复调直。

母线安装施工方法母线安装施工方法在进行母线安装施工前，需要做好以下准备工作：1.技术准备认真研究电气施工图，掌握母线的分布情况，并根据现场实际测量数据画出母线布置详图，并对每段母线进行编号，标明母线的起始位置、回路号、规格型号等。

2.人员机具准备根据母线施工进度安排，提前做好人员的准备工作，保证母线施工时人员满足施工要求，同时对进场人员进行安全技术培训及施工工艺交底。

主要机具包括工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等，测试工具包括钢角尺、钢卷尺、水平尺、绝缘摇表等。

3.现场准备封闭插接母线安装部位的建筑装饰工程全部结束，影响母线安装的其他专业施工完毕，电气设备（变压器、开关柜等）安装完毕，且检验合格。

母线安装施工工艺流程如下：1.检查土建预留。

2.安装支吊架，重点控制支架的水平度、垂直度及间距。

3.测量放线，检查预留洞的尺寸及相对位置，通过垂直母线槽的部分垂直中心线一致。

4.与设计院、业主、生产厂家共同确定母线槽走向并做好内部安装各专业的协调，选择最好的安装路径。

5.进行现场验收，先安装地面固定支架后安装墙面支架，所有支架由母线槽生产厂家配套供货。

6.连接、固定母线槽，连接螺栓的紧固用力矩扳手，力矩值按规范规定。

连接后接头处要求贴合严密，用0.01mm的塞尺检验合格方可。

7.搬运、贮存母线槽时采取切实措施，防止母线槽受损、受潮。

母线槽的保管直接影响其以后的安装与运行质量。

8.检测试运行，通电前，检查母线槽的相序是否正确，测试相间、相零、相地、零地之间的绝缘电阻值，并做好记录。

检查合格后，送电空载运行24小时无异常为合格。

在母线进场时，需要进行检查验收，包括设备开箱点件检查、设备及附件检查和母线绝缘电阻检查。

所有检查结果都需要做好记录。

4）母线的安装在安装母线之前，必须进行以下检查：检查母线的防潮性能和密封性能是否良好；检查各段母线编号标志是否清晰，附件是否齐全；检查母线外壳是否变形，母线螺栓搭接面是否平整，镀层是否覆盖完整，没有起皮和麻面；检查插接母线上的静触头是否无缺损，表面是否光滑，镀层是否完整。

硬母线安装工艺标准(Ⅵ103)1 适用范围本标准适用于建筑电气安装工程中10kV及以下的矩型母线安装。

2施工准备2.1材料2.1.1母线表面应平整光滑，不能有裂纹、折叠、夹杂物、变形和扭曲现象。

2.1.2母线应具有出厂合格证、生产许可证；母线的宽度和厚度应符合标准截面的要求。

2.1.3绝缘子及穿墙套管的瓷件，应符合国家标准和有关电瓷产品技术条件的规定，并有出产合格证。

2.1.4绝缘材料的外观无损伤及裂纹，绝缘良好，其规格型号和电压等级应符合设计要求。

2.1.5铜、铝母线应有产品材质证明，当技术资料不全或对产品的质量有怀疑时，应对其进行检测。

铜、铝母线的性能符合表2.1.5的要求。

表2.1.5 母线的机械性能和电阻率2.2机具设备2.2.1手动工具：母线煨弯器、钢锯、台虎钳、板锉。

2.2.2电动工具：电（气）焊具、母线矫正机、剪切机、无齿锯、电锤、砂轮机、台钻、手电钻。

2.2.3测试器具：皮尺、钢卷尺、钢板尺、水平尺、线坠、兆欧表、万用表、力矩扳手、细钢丝或小线。

2.2.4其他工具：钢丝刷、木锤。

2.3作业条件2.3.1电气设备已就位，且检验合格。

2.3.2高空作业脚手架搭设完毕，安全技术部门验收合格。

2.3.3预留孔洞及预埋件位置、尺寸应符合设计要求。

2.4技术准备2.4.1施工图纸和技术资料齐全。

2.4.2施工方案编制完毕并经审批。

2.4.3施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。

3 操作工艺3.1工艺流程：3.2操作方法3.2.1放线测量3.2.1.1检查母线及支架的规格型号，核对是否与图纸相符。

3.2.1.2检查沿母线敷设的空间有无障碍物。

3.2.1.3如果母线安装于箱、柜内，要核对与其它元件的电气安全距离。

3.2.1.4根据测量位置，放线确定各段支架和母线的加工尺寸。

3.2.2支架及拉紧装置的制作安装3.2.2.1母线支架用角钢或槽钢制作时，严禁采用电气焊切割。

支架上的螺孔宜加工成长孔，以便于安装。

硬母线配制安装1.目的为了保证硬母线的安装质量，促进工程施工技术水平的提高。

2.适用范围适用于发电厂及变电所内配电装置的硬母线配制与安装。

3.施工准备3.1工具准备弯排机、型材切割机、手工锯、圆锉、半圆锉、扁锉、锡锅、木榔头、榔头、力矩扳手、磨光机、台钻、电焊机、喷灯、电炉。

3.2材料准备油漆、锡条、酒精、松香、白布、棉纱、铁丝、焊锡膏、导电膏。

3.3技术准备熟悉图纸，核对检查设计尺寸是否满足安全距离要求。

4.施工条件4.1.与母线装置有关的建筑物、构筑物工程应施工完毕，并经验收合格具备交安条件；4.2.基础、予留孔、预埋件符合电气设备的设计要求；4.3.安装后不能再进行的装饰工程全部结束。

5.施工方法及步骤5.1绝缘子、套管安装5.1.1硬母线支架的制作与安装5.1.1.1按设计规格领取型钢,放在水平加工台板上用大锤校正平直，经水平仪检测直至每米不平度、不直度均小于1mm。

5.1.1.2用型材切割机或手工锯下料，并用台钻钻孔，用磨光机或锉刀打磨切口、钻孔处毛刺，使之平滑。

金属支架制作时，除按图纸尺寸之外，还应仔细地进行现场测量。

5.1.1.3支架安装时应根据具体情况选择不同的方法。

在混凝土构架上安装时，如果有予埋铁件，则支架找水平后即可焊接固定，焊接时首先把金属构件点焊固定，校正金属构件的水平度和垂直度，合格后，用电焊满焊。

当采用予留孔或打孔埋设安装时，支架安入后，先校正支架水平，然后分两次以水泥砂浆填塞固定。

5.1.1.4清除焊渣药皮，用碗刷消除型钢上锈迹，露出金属光泽后刷一遍红丹漆防腐，干后再刷一遍和设备颜色一致或相近的面漆，然后把金属构架接地。

5.1.2绝缘子安装5.1.2.1绝缘子安装时，应对绝缘子的完好性进行检查，绝缘子的规格应符合要求。

支持绝缘子应用镀锌螺栓固定于支架规定部位。

5.1.2.2安装同一直线上的支持绝缘子时，首先安装首尾两个，再拉一线绳或细铁丝，然后按线安装，使绝缘子中心误差不超过±5mm。

硬母线安装实验报告实验目的本实验旨在通过实际操作，掌握硬母线的安装方法和注意事项，了解硬母线在电力系统中的应用和重要性。

实验器材与材料- 硬母线- 母排箱- 母排绝缘罩- 母排连接器- 绝缘母线夹实验内容1. 准备工作：将实验所需的器材和材料全部准备齐全。

2. 安装母排箱：确定好母排箱的位置，使用螺丝将母排箱固定在电力设备上。

3. 接线连接：将需要连接的设备和母排箱进行连接，采用母排连接器进行固定。

4. 安装硬母线：根据实际需要，剪切合适长度的硬母线，并通过绝缘母线夹进行固定。

5. 安装绝缘罩：在安装好硬母线后，使用绝缘罩对母排进行绝缘保护。

实验步骤1. 确定安装位置：根据需要安装硬母线的电力设备的位置和类型，确定合适的安装位置。

2. 安装母排箱：将母排箱固定在位置上，确保稳固牢固。

3. 连接设备和母排箱：根据电力系统的需求，将设备和母排箱进行连接，使用母排连接器进行固定。

4. 剪切硬母线：根据实际需要，使用合适的工具将硬母线剪切为所需长度。

5. 固定硬母线：使用绝缘母线夹将硬母线固定在设备和母排箱之间。

6. 安装绝缘罩：对母排进行绝缘保护，避免电流泄露和事故发生。

实验注意事项1. 操作前应切记切断电源，确保安全。

2. 安装过程中要保证设备的电气绝缘性能，不得有电气短路现象。

3. 安装硬母线时，要确保连接牢固，避免出现脱落或松动情况。

4. 使用绝缘罩进行绝缘保护时，要确保其完整无损，避免绝缘不良，影响电力系统的正常运行。

5. 实验结束后，要进行设备的检查和维护，确保其正常运行。

实验结果与分析通过本次实验，我们成功地安装了硬母线，并正确连接了电力设备和母排箱。

在实验过程中，我们注意掌握了固定硬母线和安装绝缘罩的方法，保证了设备的安全运行。

硬母线的应用可以有效提高电力系统的传输效率，并减少电能损耗，对于电力系统的稳定运行起到了重要作用。

实验总结通过本次实验，我们深入了解了硬母线的安装方法和注意事项。

（1）硬母线安装
1硬母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象；
2母线与母线、母线与电气接线端子搭接时，其搭接面必须搪锡处理，其余部分按相色涂绝缘漆。

3母线的相序排列，按设计规定排列：
✓上、下布置的交流母线，由上到下排列为A、B、C相；
✓水平布置的交流母线，由盘后向盘面排列为A、B、C相；
4母线涂漆的颜色应符合下列规定：三相交流母线：A相为黄色，B相为绿色，C相为红色。

5母线下列各处不应刷相色漆：母线的螺栓连接及支持连接处、母线与电气的连接处以及距所有连接处10mm以内的地方。

6母线应矫正平直，切断面应平整。

7相同布置中的主母线、分支母线、引下线及设备连接应对称一致，横平竖直，整齐美观。

8母线接头螺孔的直径宜大于螺栓直径1mm，钻孔应垂直，不歪斜，螺孔间中心距离的误差应为±0.5mm。

9母线与母线或母线与电气接线端子的螺栓搭接面的安装，应符合下列要求：
母线接触面加工后必须保持清洁，并涂以电力复合脂；
母线平置时，贯穿螺栓应由下往上穿，其余情况下，螺母应置于维护侧，螺栓长度宜露出螺母2～3扣；
贯穿螺栓连接的母线两外测均应有平垫圈，相邻螺栓垫圈间应有3mm以上的净距，螺母侧应装有弹簧垫圈或锁紧螺母；
螺栓受力应均匀，不应使电气的接线端子受到额外应力。

硬母线安装硬母线安装1范围本⼯艺标准适⽤于10kV以下矩型母线安装。

2施⼯准备2.1材料要求：2.1.1铜、铝母线应有产品合格及材质证明，并符合表2-11的要求。

2.1.2母线表⾯应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。

2.1.3绝缘⼦及穿墙套管的瓷件，应符合执⾏国家标准和有关电瓷产品技术条件的规定，并有产品合格证。

2.1.4绝缘材料的型号、规格、电压等级应符合设计要求。

外观⽆损伤及裂纹，绝缘良好。

母线的机械性能和电阻率表2-11最⼩抗拉强(N/mm2) 最⼩伸长率(%) 20℃时最⼤电阻率(俜mm2/m)铜母线 TMY 255 6 0.01777铝母线 LMY 115 3 0.02902.1.5⾦属紧固件及卡具，均应采⽤热镀锌件。

2.1.6其他辅料有调合漆，樟丹池、焊条、焊粉等。

2.2主要机具：2.2.1母线煨弯器、电焊、汽焊⼯具、钢锯、电锤、砂轮、台钻、⼿电钻、板锉、钢丝刷、⽊锤、⼒矩扳⼿、铜丝刷。

2.2.2测试器具：⽪尺、钢卷尺、钢板尺、⽔平、线坠、摇表、万⽤表、细钢丝或⼩线。

2.3施⼯条件：2.3.1母线安装对⼟建要求：屋顶不漏⽔，墙⾯喷浆完毕，场地清理⼲净，并有⼀定的加⼯场所。

⾼空作业脚⼿架搭设完毕，安全技术部门验收合格。

门窗齐全。

2.3.2电⽓设备安装完毕，检验合格。

2.3.4施⼯图及技术资料齐全。

3操作⼯艺3.1⼯艺流程：放线测量→⽀架及拉紧装置制作安装→绝缘⼦安装→母线的加⼯→母线的连接→母线安装→母线涂⾊刷油→检查送电3.2放线测量：3.2.1进⼊现场后根据母线及⽀架敷设的不同情况，核对是否与图纸相符。

3.2.2放线测量：核对沿母线敷设全长⽅向有⽆障碍物，有⽆与建筑结构或设备管道、通风等安装部件交叉现象。

3.2.3配电柜内安装母线，测量与设备上其它部件安全距离是否符合要求。

3.2.4放线测量出各段母线加⼯尺⼨、⽀架尺⼨，并划出⽀架安装距离及剔洞或固定件安装位置。

3.3⽀架及拉紧装置的制作安装3.3.1母线⽀架⽤50×50×5⾓钢制作，膨胀螺栓固定在墙上（图2-37）。

母线的安装全过程与方法
母线是指在变电所中各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用矩形或圆形截面的裸导线或绞线，这统称为母线。

母线的安装方法和过程如下：
准备工作：根据母线的尺寸和数量，准备相应的工具和材料，如螺母、螺栓、扳手、绝缘垫等。

固定支架：根据设计要求，在墙壁或天花板上固定支架，用于支撑母线。

安装母线：将母线放在支架上，并用螺母和螺栓固定。

注意保持母线的绝缘层完整，避免损坏。

连接设备：将母线连接到变压器、开关柜等电气设备上，确保连接牢固。

绝缘测试：使用绝缘测试仪对母线进行绝缘测试，确保其绝缘性能符合要求。

清理现场：清理安装现场，确保无杂物和工具遗留。

硬母线的安装基本要求及注意事项1．基本要求（1）母线的装放要戴专用手套进行，防止母线划伤、弄脏或汗化。

母线表面应光洁平整，不得有裂纹，折叠及夹杂物。

（2）母线的安装应该横平竖直，整齐平整美观；应考虑检修和装配方便，不应有相互穿插。

母线安装时应注意如下要求。

水平段：二支持点高度误差不大于3mm，全长不大于10mm。

垂直段：二支持点垂直误差不大于2mm，全长不大于5mm。

间距：平行部分间距应均匀一致，误差不大于5mm。

（3）母线安装的绝缘间隙要求。

① 电气间隙、爬电距离、飞弧距离等，母排的安装应考虑整体的安全。

② 铜母排安装应避开飞弧区域，当交流主电路穿越形成闭合磁路的金属框架时，三相四（五）线铜母排应在同一框孔中穿过。

（4）低压硬母线安装应符合最小安全净距要求。

① 相间距离及对地距离不应小于20mm。

② 带电部分至网状遮拦距离不应小于100mm。

（5）每相或每极两条母线间净距离不得小于母线厚度。

（6）铜母排连接时，不准三根铜母线在同一处连接。

（7）严禁强制性装放。

铜母排与铜母排、铜母排与电气接线端子的接触面应自然吻合，母线之间的连接应保证有足够和持久的接触应力，但不应使母线产生永久性变形。

检查铜排是否存在应力方法：松开紧固好的铜母排一端，接触面能自然吻合，如不吻合，不用外力强行贴合，应当将贴合不好的铜母排拆下重新修正好，然后进行装配。

（8）母线连接处和母线与电气端头的连接处及所有连接处10mm以内的地方不应涂刷油漆；供携带型接地线连接用的接触面上，不刷漆部分的长度应为母线的宽度，但不小于50mm，并在此处两端刷宽度为10mm的黑色带。

2．母线在支持点的固定（1）母线的悬空长度超过500mm时，必须加支持绝缘子使用固定支架或用活动卡板固定。

对水平安装的母线应采用开口元宝卡子，对垂直安装的母线应采用母线夹板。

（2）对于低压控制设备母线在60mm×6mm以下应该用热固性绝缘材料制品的矩形带槽的夹棒夹紧母线后固定在柜架下，以保证在热稳定电流作用下不使母线产生位移。

XX变电站工程硬母线制作安装作业指导书批准：审核：编制：XX有限公司2011年09月目录1 目的 (1)2 适应范围 (1)3 作业任务 (1)4 作业准备及条件 (1)5 作业进度 (2)6 作业方法及工艺要求 (3)7 作业质量保证及检验要求 (9)8 安全措施及文明施工 (9)9 作业人员的职责和权限 (9)10 支持性文件及质量记录 (10)1 目的在变电所电气安装中，使施工人员更好地掌握矩形铝、铜硬母线制作的操作方法，使施工质量达到标准要求。

2 适应范围本作业指导书适用于XX变电站矩形硬母线制作及安装作业。

3 作业任务3.1 检查核对3.2 硬母线准备3.3 瓷瓶及套管安排3.4 放样3.5 弯曲3.6 母线焊接3.7 母线安装4 作业准备及条件4.1 人员、机具配备4.1.1 人员配备：技工：2人电焊工：1人(经专门培训、持证)辅助民工：3人4.1.2 机具配备：母线排弯机：一台直流电焊机：一台切割机：一台钻床：一台磨光机：一台虎钳工作台：一个焊接用工具：一套焊接用母线托架：一个板锉、圆锉：各一个锯弓、钢丝刷等4.1.3 力能配备：38O伏交流电源氧气乙炔4.1.4 作业场地要求：作业应在3Om2的平整场地进行。

4.2 作业条件4.2.1 对母线进货要求：a)母线应有出厂合格证及有关试验记录，母线应无机械损伤等；b)母线的机械性能和电阻率应符合《GBJ149—9O》中表2.1.2的有关规定；c)母线的规格应与设计相符。

4.2.2 对土建交付的要求：a)预埋件、预留孔应与设计相符。

b)与母线装置安装有关的建筑物，构筑物的工程质量应符合国家现行的建筑工程施工及验收规范中的有关规定。

c)当设计及设备有特殊要求时，应符合其要求。

4.2.3 室外焊接不应在恶劣天气下进行，应选择无风及晴好的天气时进行焊接。

4.2.4 焊接时应备有消防器具及隔离措施。

4.2.5 作业前技术人员应对工作范围、工作量及其选型、补充措施向有关工作人员进行交底。

硬母线安装作业指导书第一节作业条件1.1母线装置安装前，建筑工程应具备下列条件：1.基础、构架符合电气设备的设计要求。

2.屋顶、楼板施工完毕，不得渗漏。

3.室内地面基层施工完毕，并在墙上标出抹平标高。

4.基础、构架达到允许安装的强度，焊接的构件质量符合要求，高层构架的走道板、栏杆、平台齐全牢固。

5.有可能损坏已安装母线装置或安装后不能再进行的装饰工程全部结束。

6.门窗安装完毕，施工用道路通畅。

7.母线装置的预留孔，预埋铁件应符合设计要求。

1.2 配电柜屏安装完毕。

1.3 母线桥架、支架，吊架应安装完毕，并符合设计和规范要求。

1.4 母线、绝缘子及穿墙套管的瓷件等材质核查后符合设计要求和规范规定，并具备出厂合格证。

绝缘子瓷件要符合国家标准和有关电瓷产品技术条件的规定。

第二节操作工艺本工艺依据《电气装置安装工程母线装置施工及验收规范》GBJ149－90制定，并按此规范进行施工及验收。

2.1 放线检查1.进入现场首先依照图纸进行检查，根据母线沿墙、跨柱、沿梁至屋架敷设的不同情况，核对是否与图纸相符。

2.放线检查对母线敷设全方向有无障碍物，有无与建筑结构或设备、管道、通风等工程各安装部件交叉矛盾的现象。

3.检查预留孔洞，预埋铁件的尺寸、标高、方位是否符合要求。

4.检查脚手架是否安全及符合操作要求。

2.2 支架的制作安装1.按图纸材料、规格、尺寸加工各式支架。

当设计对材料规格无明确要求时，支架要用∠50×5角钢制作。

角钢断口必须锯断或冲压断，不得采用气割、电焊切割。

2.支架制作后应进行检查，是否符合设计要求及达到质量标准，并填写检查记录。

3.支架埋入墙内部分，必须开叉成燕尾状。

4.支架上的螺孔宜加工成长孔，以便于调整。

安装螺孔不应采用气焊割孔或电焊穿孔。

螺孔中心距偏差不大于2m。

5.支架安装距离，当裸母线为水平敷设时，不应超过3m，垂直敷设时，不超过2m。

6.支架距要均匀一致，两支架间距偏差不大于50mm。

SGBZ-0608 硬母线安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于10kV以下矩型母线安装。

2、施工准备2.1材料要求：2.1.1铜、铝母线应有产品合格及材质证明，并符合表2.1.1的要求。

母线的机械性能和电阻率表2.1.12.1.22.1.3绝缘子及穿墙套管的瓷件，应符合执行国家标准和有关电瓷产品技术条件的规定，并有产品合格证。

2.1.4绝缘材料的型号、规格、电压等级应符合设计要求。

外观无损伤及裂纹，绝缘良好。

2.1.5金属紧固件及卡具，均应采用热镀锌件。

2.1.6其他辅料有调合漆，樟丹池、焊条、焊粉等。

2.2主要机具：2.2.1母线煨弯器、电焊、汽焊工具、钢锯、电锤、砂轮、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷。

2.2.2测试器具：皮尺、钢卷尺、钢板尺、水平、线坠、摇表、万用表、细钢丝或小线。

2.3施工条件：2.3.1母线安装对土建要求：屋顶不漏水，墙面喷浆完毕，场地清理干净，并有一定的加工场所。

高空作业脚手架搭设完毕，安全技术部门验收合格。

合窗齐全。

2.3.2电气设备安装完毕，检验合格。

2.3.3预留孔洞及预埋件尺寸、强度均符合设计要求。

2.3.4施工图及技术资料齐全。

3、操作工艺3.1工艺流程：放线测量→支架及拉紧装置制作安装→绝缘子安装→母线的加工→母线的连接→母线安装→母线涂色刷油→检查送电3.2放线测量：3.2.1进入现场后根据母线及支架敷设的不同情况，核对是否与图纸相符。

3.2.2放线测量：核对沿母线敷设全长方向有无障碍物，有无与建筑结构或设备管道、通风等安装部件交叉现象。

3.2.3配电柜内安装母线，测量与设备上其它部件安全距离是否符合要求。

3.2.4放线测量出各段母线加工尺寸、支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。

3.3支架及拉紧装置的制作安装3.3.1母线支架用50×50×5角钢制作，膨胀螺栓固定在墙上（图3.3.1）。

母线安装 (assembling ofbus-bar)汇集电流进行再分配或作短距离输送电流的裸导电体称为母线。

常用的有硬母线、软母线两种。

硬母线采用铝铜型材，有矩形、槽形、管形和水内冷母线。

软母线采用钢芯铝绞线、纯铝绞线或铜绞线。

母线安装分为加工、连接和组合固定等工序，工序间有时要交错进行。

加工加工前应检查母线材料是否合乎施工图规定，有无破损。

管形母线不应有变形、扭曲现象；软母线不应有扭结、松股、断股等缺陷。

加工主要是进行平整调直、拭弯和切割等。

(1)平整调直。

母线量少时，可放在平台上用硬质木锤打平(或用铁锤加硬木衬垫)；量大时宜用专用机械进行。

(2)拭弯。

根据施工图对现场作精密测量，选择最简捷、合理的线路，根据已安装的设备和现场情况选定平弯、立弯或扭弯的形式，使用铜铝母线拭弯机冷弯。

母线的弯曲处不能出现裂纹或显著褶皱。

为保证弯曲形状完全符合实际需要，可用铁丝弯成样板作对照。

(3)切割。

切割前应精确测定每根分段母线的长度并划线；切割采用切割机或手锯，切口要平直，毛刺要剔除，不得用气焊或电焊割切。

铝合金管母线切割后，其管口应与轴线垂直。

软母线切割前要预先将其绑紧，以免松股。

连接通常采用焊接或螺栓连接。

(1)硬母线对口处应平直对正，每个焊缝应一次焊完，无裂纹。

焊缝未冷却前不得移动或受力，以防其变形。

焊缝处的电阻不应大于同长度母线的电阻值。

(2)不同材质母线间的连接可采用爆炸焊接件作过渡接头，接头两端要有延长段，以防与母线焊接时因散热距离过短而使爆炸焊接件受高温而脱落。

(3)特厚铝母线要使用“硬焊片”为过渡连接片，以利逐层焊透，保证质量。

焊接采用氩弧焊机和工业一级纯氩气。

焊接环境应不低于5℃。

每道焊缝最少焊两遍，熔透度至少为85％。

(4)矩形母线采用贯穿螺栓连接时，其钻孔尺寸、螺栓规格都应符合国家规范的规定。

钻孔可采用钻床、冲床或专用冲孔机。

搭接前要对接触面进行研磨，使其平整又有一定麻面，以保证接触良好。

硬母线安装1 范围本工艺标准适用于10kV以下矩型母线安装。

2 施工准备2.1 材料要求：2.1.1 铜、铝母线应有产品合格及材质证明，并符合表2-11的要求。

2.1.2 母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。

2.1.3 绝缘子及穿墙套管的瓷件，应符合执行国家标准和有关电瓷产品技术条件的规定，并有产品合格证。

2.1.4 绝缘材料的型号、规格、电压等级应符合设计要求。

外观无损伤及裂纹，绝缘良好。

母线的机械性能和电阻率表2-112.1.5 金属紧固件及卡具，均应采用热镀锌件。

2.1.6 其他辅料有调合漆，樟丹池、焊条、焊粉等。

2.2 主要机具：2.2.1 母线煨弯器、电焊、汽焊工具、钢锯、电锤、砂轮、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷。

2.2.2 测试器具：皮尺、钢卷尺、钢板尺、水平、线坠、摇表、万用表、细钢丝或小线。

2.3 施工条件：2.3.1 母线安装对土建要求：屋顶不漏水，墙面喷浆完毕，场地清理干净，并有一定的加工场所。

高空作业脚手架搭设完毕，安全技术部门验收合格。

门窗齐全。

2.3.2 电气设备安装完毕，检验合格。

2.3.3 预留孔洞及预埋件尺寸、强度均符合设计要求。

2.3.4 施工图及技术资料齐全。

3 操作工艺3.1 工艺流程：→→→→→→3.2 放线测量：3.2.1 进入现场后根据母线及支架敷设的不同情况，核对是否与图纸相符。

3.2.2 放线测量：核对沿母线敷设全长方向有无障碍物，有无与建筑结构或设备管道、通风等安装部件交叉现象。

3.2.3 配电柜内安装母线，测量与设备上其它部件安全距离是否符合要求。

3.2.4 放线测量出各段母线加工尺寸、支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。

3.3 支架及拉紧装置的制作安装3.3.1 母线支架用50×50×5角钢制作，膨胀螺栓固定在墙上（图2-37）。

3.3.2 母线拉紧装置按附图制作组装（图2-38）。
