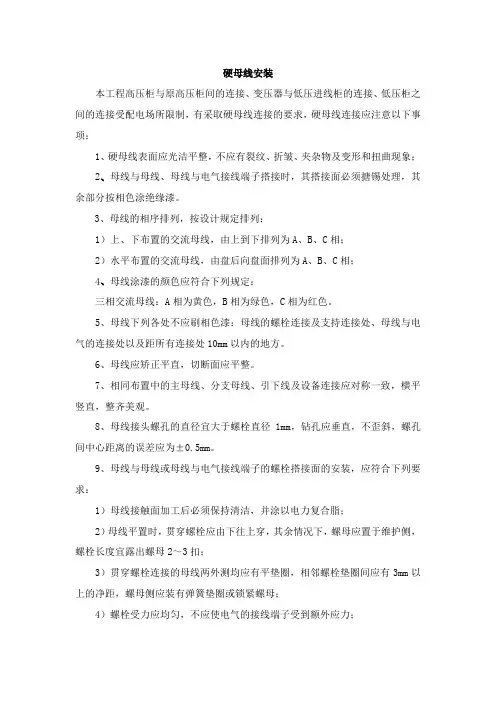

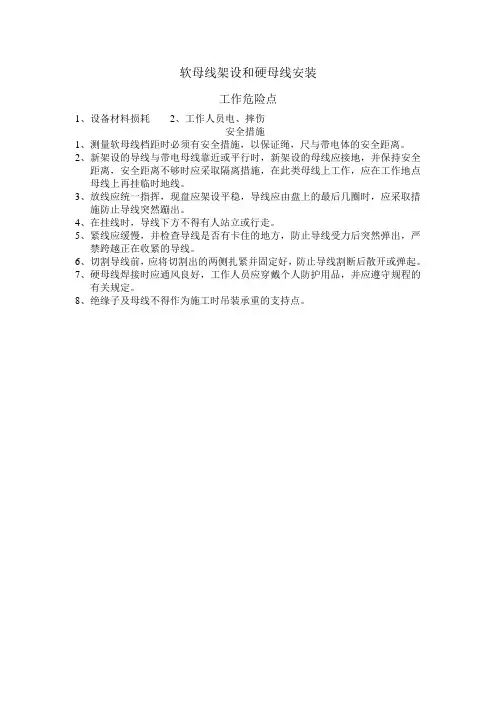

硬母线安装
硬母线安装
本工程高压柜与原高压柜间的连接、变压器与低压进线柜的连接、低压柜之间的连接受配电场所限制，有采取硬母线连接的要求，硬母线连接应注意以下事项：
1、硬母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象；
2、母线与母线、母线与电气接线端子搭接时，其搭接面必须搪锡处理，其余部分按相色涂绝缘漆。
3、母线的相序排列，按设计规定排列：
1）上、下布置的交流母线，由上到下排列为A、B、C相；
2）水平布置的交流母线，由盘后向盘面排列为A、B、C相；
4、母线涂漆的颜色应符合下列规定：
三相交流母线：A相为黄色，B相为绿色，C相为红色。
5、母线下列各处不应刷相色漆：母线的螺栓连接及支持连接处、母线与电气的连接处以及距所有连接处10mm以内的地方。
6、母线应矫正平直，切断面应平整。
7、相同布置中的主母线、分支母线、引下线及设备连接应对称一致，横平竖直，整齐美观。
8、母线接头螺孔的直径宜大于螺栓直径1mm，钻孔应垂直，不歪斜，螺孔间中心距离的误差应为±0.5mm。
9、母线与母线或母线与电气接线端子的螺栓搭接面的安装，应符合下列要求：
1）母线接触面加工后必须保持清洁，并涂以电力复合脂；
2）母线平置时，贯穿螺栓应由下往上穿，其余情况下，螺母应置于维护侧，螺栓长度宜露出螺母2～3扣；
3）贯穿螺栓连接的母线两外测均应有平垫圈，相邻螺栓垫圈间应有3mm以上的净距，螺母侧应装有弹簧垫圈或锁紧螺母；
4）螺栓受力应均匀，不应使电气的接线端子受到额外应力；。

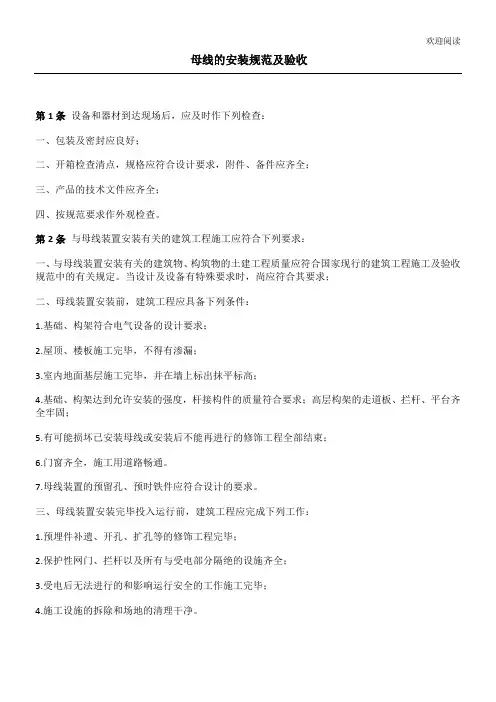

母线的安装及验收
欢迎阅读母线的安装规范及验收第1条设备和器材到达现场后，应及时作下列检查：一、包装及密封应良好；二、开箱检查清点，规格应符合设计要求，附件、备件应齐全；第2条一、1.2.3.4.5.6.7.三、母线装置安装完毕投入运行前，建筑工程应完成下列工作：1.预埋件补遗、开孔、扩孔等的修饰工程完毕；2.保护性网门、拦杆以及所有与受电部分隔绝的设施齐全；3.受电后无法进行的和影响运行安全的工作施工完毕；4.施工设施的拆除和场地的清理干净。
第3条母线装置安装用的紧固件，除地脚螺栓外，应采用符合国家标准的镀锌制品。
户外使用的紧固件应用热镀锌制品。
第4条绝缘子及套管的瓷件，应符合现行国家标准《高压绝缘子瓷件技术条件》和有关电瓷产品的规定。
第5条母线装置的施工及验收除按本规范的规定执行外，尚应符合国家现行有关标准规范的规定。
第6条母线装置所使用的设备及器材，在运输与保管中应妥善包装，以防腐蚀性气体的侵蚀及机械损伤的包装。
第7条第8条第9条损伤。
第10陷；二、母线涂漆应均匀，无起层、皱皮等缺陷；三、在有盐雾、空气相对湿度接近100％及含腐蚀性气体的场所，室外金属构件宜采用热镀锌。
四、在有盐雾及含有腐蚀性气体的场所，母线应涂防腐涂料。
第11条母线与母线、母线与分支线及电器端子搭接连接时，其搭接面的处理应符合下列规定：一、铜－铜室外、高温且潮湿的或对母线有腐蚀性气体的室内，必须搪锡；在干燥的室内可直接连接。
二、铝－铝直接连接；三、钢－钢必须搪锡或镀锌，不得直接连接；四、铜－铝在干燥室内，铜导体应搪锡，室外或空气相对湿度接近100％的室内，应使用铜铝过渡段板，铜端应搪锡；五、钢－铜或铝，钢搭接面必须搪锡；第12条第13条50第1条第2条标准<二、母线开始弯曲处距母线连接位置不应小于50毫米；三、矩形母线应减少直角弯曲，弯曲处不得有裂纹及显著的折皱，母线的最小弯曲半径应符合表2.2.5的规定。
四、多片母线的弯曲程度应一致。
硬母线安装工艺
硬母线安装工艺1. 硬母线简介硬母线是一种电力传输和配电系统中常用的导电元件。
其由铜或铝材料制成，具有优异的导电性能和机械强度，适用于大电流、大功率的输电场合。
硬母线安装工艺是指在建筑物或工业设备中安装和布设硬母线的具体方式和要求。
2. 硬母线安装前的准备工作在进行硬母线安装之前，需要进行相关的准备工作。
主要包括以下几方面内容：2.1 设计方案确认在进行硬母线安装前，需要与设计人员确认相应的设计方案，确保安装过程符合设计要求。
2.2 材料和工具准备准备所需的硬母线材料、端子、连接件等，并检查其质量和数量是否满足安装需求。
同时，准备所需要的安装工具，包括螺丝刀、扳手、电缆剥线工具等。
2.3 安全措施在进行硬母线安装前，需要做好安全措施的准备工作。
例如佩戴好安全帽、安全鞋等个人防护装备，并对安装现场进行安全检查，确保安全隐患得到消除。
3. 硬母线安装步骤硬母线安装可以分为以下几个步骤：3.1 母线准备在进行硬母线安装前，需要先对母线进行准备工作。
首先，根据设计方案的要求，将硬母线进行切割，并根据需要进行穿线孔的打孔工作。
然后，对切割后的母线进行打磨，以去除母线表面的氧化物等不良物质，以保证良好的导电性能。
3.2 母线连接在连接硬母线时，首先需要将母线端子插入到连接件中。
然后，使用扳手或螺丝刀等工具，紧固连接件，确保母线端子和连接件之间紧密连接，同时保证不导致扭曲或损坏母线。
3.3 母线固定硬母线安装完成后，需要进行固定工作。
根据设计方案的要求，使用固定件将硬母线固定在设备或建筑物的相应位置。
同时，需要确保固定件的紧固度适宜，以保证硬母线的稳固性和安全性。
3.4 检查和测试在硬母线安装完毕后，需要对其进行检查和测试，以确保安装质量符合要求。
首先，检查母线连接部分是否紧固可靠，并排查是否存在松动或接触不良等问题。
然后，使用合适的测试仪器对硬母线进行电气性能测试，如电阻测量等。
4. 硬母线安装质量控制为了保证硬母线安装质量，需进行相应的质量控制措施。
母排加工安装作业指导书正文
母排加工、安装作业指导书正文Q/ZB J003―2021母排加工、安装作业指导书1 范围本标准规定了硬母线及软母线的制作工艺、安装作业规范。
本标准适用于高低压成套配电装置母线制作、安装作业指导。
2 规范性文件引用下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GBJ149 电气装置安装工程母线装置施工及验收规范 3 设备及工装 3.1 设备多工位母排加工机、搪锡设备、冲床、软母线液压机、台钻、气泵、砂轮机等。
3.2 工装模具、工具材料车、冷却水池、塑料盘等。
3.3 工具台虎钳、铁锤、手锯、锉刀、剥线钳、压线钳、钢丝钳、尖嘴钳、电烙铁、电工刀、相应规格的钻头、扳手、电动钣手、气动工具、手电钻、专用工具、螺丝刀；划线工具、钢皮尺、卷尺、角尺、木锤、漆刷等。
3.4 材料3.4.1 主要材料：相应规格型号的铜铝母排、软母线、焊锡、锡条（含锡55%）等。
3.4.2 辅助材料：氯化锌（ZnCl2，含锌98%）、洗洁清、0#砂纸、相应规格品种的标准件、油漆、母线套管、接头套管、符号牌等。
4 工艺过程 4.1 前期准备4.1.1 看清吃透一次图、总装图，确定母线的走向、安装方法。
4.1.2 按一次图的额定电流及本标准的表1、表2、表3要求，确定母线的规格尺寸，根据采购清单从仓库领出装配所需的母线及其它有关主、辅安装材料。
4.1.3 从仓库领出的母线，型号规格要正确，要有合格证书，产品质量应符合有关标准，氯化锌、锡条要符合要求，装配所需的紧固件要镀锌，型号规格要符合工艺要求。
4.1.4 母线要搪锡时，接通搪锡设备的电源，把温度整定在320℃±10℃，将锡条置于锡槽内加热熔化。
4.1.5 在塑料盘中加入氯化锌和水（氯化锌与水的重量配比是1：5），然后加以搅拌，使之溶化为均匀的氯化锌溶液。

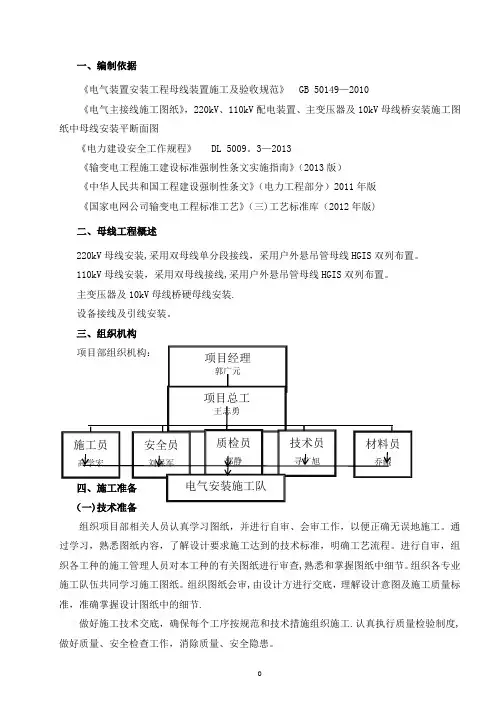

母线安装施工方案
一、编制依据《电气装置安装工程母线装置施工及验收规范》 GB 50149—2010《电气主接线施工图纸》，220kV、110kV配电装置、主变压器及10kV母线桥安装施工图纸中母线安装平断面图《电力建设安全工作规程》 DL 5009。
3—2013《输变电工程施工建设标准强制性条文实施指南》（2013版）《中华人民共和国工程建设强制性条文》（电力工程部分）2011年版《国家电网公司输变电工程标准工艺》（三)工艺标准库（2012年版)二、母线工程概述220kV母线安装,采用双母线单分段接线，采用户外悬吊管母线HGIS双列布置。
110kV母线安装，采用双母线接线,采用户外悬吊管母线HGIS双列布置。
主变压器及10kV母线桥硬母线安装.设备接线及引线安装。
三、组织机构组织项目部相关人员认真学习图纸，并进行自审、会审工作，以便正确无误地施工。
通过学习，熟悉图纸内容，了解设计要求施工达到的技术标准，明确工艺流程。
进行自审，组织各工种的施工管理人员对本工种的有关图纸进行审查,熟悉和掌握图纸中细节。
组织各专业施工队伍共同学习施工图纸。
组织图纸会审,由设计方进行交底，理解设计意图及施工质量标准，准确掌握设计图纸中的细节.做好施工技术交底，确保每个工序按规范和技术措施组织施工.认真执行质量检验制度,做好质量、安全检查工作，消除质量、安全隐患。
(二）各项资源准备计划1.劳动力准备(一）软母线及其设备线夹、金具进货检验1。
依据母线设备表核对进货母线铭牌、合格证，规格、型号，设备线夹、金具的铭牌、合格证，规格、型号；2.检查母线外观应光滑，无变形、扭曲和断股松股以及明显的腐蚀现象;3.检查设备线夹、金具外观应光滑，无毛刺、变形、凹凸、砂眼、锈蚀滑扣等缺陷。
4.成套供应的封闭母线、插接母线槽的割断应标志清晰，附件齐全，外壳无变形,内部无损伤。
螺栓固定母线搭接,面应平整,其渡锌出呢感不应有麻面、起皮及未覆盖部分；5.各种金属构件的安装螺孔不应采用气焊割孔或电焊吹孔。

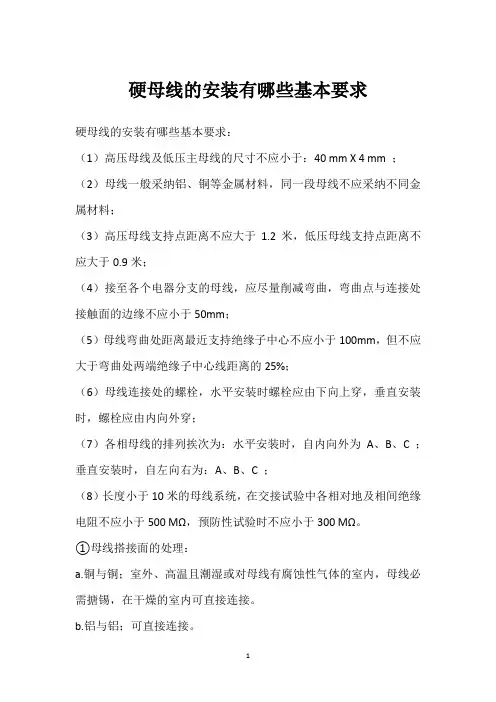

硬母线的安装有哪些基本要求
硬母线的安装有哪些基本要求硬母线的安装有哪些基本要求：（1）高压母线及低压主母线的尺寸不应小于：40 mm X 4 mm ；（2）母线一般采纳铝、铜等金属材料，同一段母线不应采纳不同金属材料；（3）高压母线支持点距离不应大于1.2米，低压母线支持点距离不应大于0.9米；（4）接至各个电器分支的母线，应尽量削减弯曲，弯曲点与连接处接触面的边缘不应小于50mm；（5）母线弯曲处距离最近支持绝缘子中心不应小于100mm，但不应大于弯曲处两端绝缘子中心线距离的25%；（6）母线连接处的螺栓，水平安装时螺栓应由下向上穿，垂直安装时，螺栓应由内向外穿；（7）各相母线的排列挨次为：水平安装时，自内向外为A、B、C ；垂直安装时，自左向右为：A、B、C ；（8）长度小于10米的母线系统，在交接试验中各相对地及相间绝缘电阻不应小于500 MΩ，预防性试验时不应小于300 MΩ。
①母线搭接面的处理：a.铜与铜；室外、高温且潮湿或对母线有腐蚀性气体的室内，母线必需搪锡，在干燥的室内可直接连接。
b.铝与铝；可直接连接。
c.钢与钢；必需搪锡或镀锌后连接，不得直接连接。
d.铜与铝；在干燥的室内铜导体应搪锡或铜铝过渡板连接，不得直接连接。
e.钢与铜或钢与铝搭接面应搪锡。
②母线排列：a.上、下布置时：由上至下L1、L2、L3。
b.水平排列时：由盘后向盘前L1、L2、L3。
c.垂直排列时：由左至右L1、L2、L3。
③母线的螺栓连接及支持连接处，母线与电器的连接及距全部连接处10mm以内不应涂漆。
④母线接头螺孔的直径应大于螺栓直径1mm，螺孔间中心距离误差应为±0.5mm。
⑤螺栓的长度宜露出螺母2～3扣为宜。
⑥母线平置时，螺栓应由下向上安装，立置时应有里向外安装。
硬母线安装工艺标准
）手工矫正时，把母线放在平台上或表面平直、光滑、洁净的大型型钢上，用木锤直接 敲打使其平直。在敲打时要用力均匀适中，不能过猛，更不准用铁锤直接敲打母线。 （2）当母线尺寸和硬度较大时，可用母线矫正机来进行矫正。 母线切断通常使用手锯或砂轮锯作业，严禁用电、汽焊进行切断。
M16
13
4
M12
11
4
M10
9
4
M8
9
4
M8
17
2
M16
17
2
M16
15
2
M14
13
2
M10
11
2
M10
11
2
M10
9
2
M8
11
2
M10
9
2
M8
9
2
M8
垂 28
10
40~
-
直 29
10
25
-
连 30
~25
-
接 31
25
22
-
13
1
M12
11
1
M10
11
1
M10
ห้องสมุดไป่ตู้
9
1
M8
（2）矩形母线采用螺栓固定搭接时，连接处距支柱绝缘子的支持夹板边缘不应小于 50mm； 上片母线端头与下片母线平弯开始处的距离不应小于 50mm（图）。
测量放线 → 支架及拉紧装置制作安装 → 绝缘子安装 → 穿墙套管安装 → 母线加工 → 母线连接 → 母线安装 →
母线涂相色→送电前检查→运行验收
操作方法 放线测量 检查母线及支架的规格型号，核对是否与图纸相符。 检查沿母线敷设的空间有无障碍物。 如果母线安装于箱、柜内，要核对与其它元件的电气安全距离。 根据测量位置，放线确定各段支架和母线的加工尺寸。
M16
13
4
M12
11
4
M10
9
4
M8
9
4
M8
17
2
M16
17
2
M16
15
2
M14
13
2
M10
11
2
M10
11
2
M10
9
2
M8
11
2
M10
9
2
M8
9
2
M8
垂 28
10
40~
-
直 29
10
25
-
连 30
~25
-
接 31
25
22
-
13
1
M12
11
1
M10
11
1
M10
ห้องสมุดไป่ตู้
9
1
M8
（2）矩形母线采用螺栓固定搭接时，连接处距支柱绝缘子的支持夹板边缘不应小于 50mm； 上片母线端头与下片母线平弯开始处的距离不应小于 50mm（图）。
测量放线 → 支架及拉紧装置制作安装 → 绝缘子安装 → 穿墙套管安装 → 母线加工 → 母线连接 → 母线安装 →
母线涂相色→送电前检查→运行验收
操作方法 放线测量 检查母线及支架的规格型号，核对是否与图纸相符。 检查沿母线敷设的空间有无障碍物。 如果母线安装于箱、柜内，要核对与其它元件的电气安全距离。 根据测量位置，放线确定各段支架和母线的加工尺寸。
硬母线安装工艺
硬母线安装工艺硬母线安装工艺是电气工程中一个重要的环节，它涉及到电流传输的稳定性和安全性，对于电力系统的正常运行至关重要。
本文将介绍硬母线安装的步骤、注意事项和工艺要点，以帮助读者了解和应用硬母线安装工艺。
一、硬母线安装步骤1. 准备工作：在进行硬母线安装之前，需要先进行准备工作。
包括制定安装计划、购买所需材料和器件、检查施工现场的环境等。
确保所有准备工作都完成后，方可进行下一步的安装操作。
2. 清理施工现场：在进行硬母线安装之前，必须彻底清理施工现场，确保没有杂物、灰尘和湿气等对安装工作产生干扰的因素。
3. 安装固定支架：根据设计图纸和安装计划，安装硬母线的固定支架。
支架的选取要合理，能够承受硬母线的重量和电流负荷，并确保安装稳固。
4. 母线铜排剪切焊接：根据设计要求，将母线铜排进行剪切，并进行焊接。
焊接时要保持焊接面干净，并严格控制焊接温度，以确保焊接质量。
5. 母线铜排安装：将剪切好并焊接好的母线铜排安装到固定支架上。
要注意安装时的水平度和垂直度，并采取合适的固定措施，确保母线的稳定性和安全性。
6. 连接其他设备：根据设计要求，将母线与其他设备进行连接。
连接时要注意选择合适的接头，并确保连接紧固牢固，电流传输可靠。
7. 检测与调试：完成母线的安装后，进行必要的检测与调试工作。
包括测量电流、电压和接地电阻等参数，以验证母线安装的质量和性能。
二、硬母线安装注意事项1. 安全第一：在进行硬母线安装工作时，安全要放在首位。
必须严格按照相关的安全操作规程进行，佩戴好个人防护装备，并确保施工现场的安全环境。
2. 设备质量：选择优质的硬母线材料和器件，确保其质量可靠。
母线铜排的选择要符合设计要求，电流负载能力要足够，并具备抗腐蚀和导电性能。
3. 确保接触良好：在进行剪切焊接和连接工作时，要确保焊接面和连接处的金属良好接触，以降低接触电阻和过热的风险。
4. 防护措施：在安装过程中，必须采取防护措施防止母线与其他设备的碰撞、摩擦和损坏。

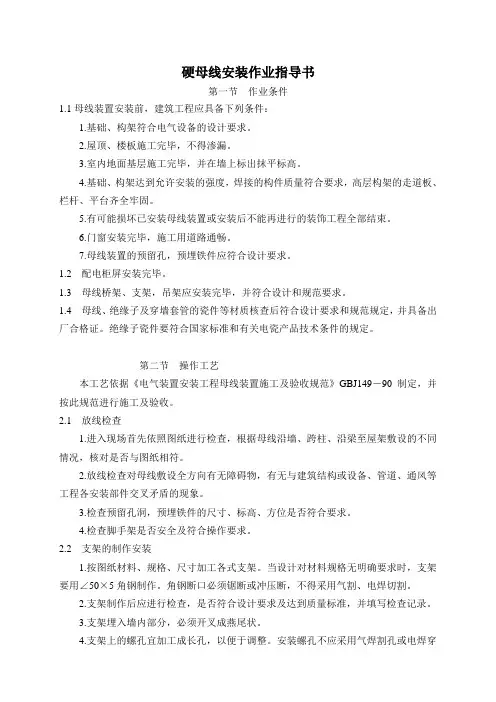

硬母线安装作业指导书
硬母线安装作业指导书第一节作业条件1.1母线装置安装前，建筑工程应具备下列条件：1.基础、构架符合电气设备的设计要求。
2.屋顶、楼板施工完毕，不得渗漏。
3.室内地面基层施工完毕，并在墙上标出抹平标高。
4.基础、构架达到允许安装的强度，焊接的构件质量符合要求，高层构架的走道板、栏杆、平台齐全牢固。
5.有可能损坏已安装母线装置或安装后不能再进行的装饰工程全部结束。
6.门窗安装完毕，施工用道路通畅。
7.母线装置的预留孔，预埋铁件应符合设计要求。
1.2 配电柜屏安装完毕。
1.3 母线桥架、支架，吊架应安装完毕，并符合设计和规范要求。
1.4 母线、绝缘子及穿墙套管的瓷件等材质核查后符合设计要求和规范规定，并具备出厂合格证。
绝缘子瓷件要符合国家标准和有关电瓷产品技术条件的规定。
第二节操作工艺本工艺依据《电气装置安装工程母线装置施工及验收规范》GBJ149－90制定，并按此规范进行施工及验收。
2.1 放线检查1.进入现场首先依照图纸进行检查，根据母线沿墙、跨柱、沿梁至屋架敷设的不同情况，核对是否与图纸相符。
2.放线检查对母线敷设全方向有无障碍物，有无与建筑结构或设备、管道、通风等工程各安装部件交叉矛盾的现象。
3.检查预留孔洞，预埋铁件的尺寸、标高、方位是否符合要求。
4.检查脚手架是否安全及符合操作要求。
2.2 支架的制作安装1.按图纸材料、规格、尺寸加工各式支架。
当设计对材料规格无明确要求时，支架要用∠50×5角钢制作。
角钢断口必须锯断或冲压断，不得采用气割、电焊切割。
2.支架制作后应进行检查，是否符合设计要求及达到质量标准，并填写检查记录。
3.支架埋入墙内部分，必须开叉成燕尾状。
4.支架上的螺孔宜加工成长孔，以便于调整。
安装螺孔不应采用气焊割孔或电焊穿孔。
螺孔中心距偏差不大于2m。
5.支架安装距离，当裸母线为水平敷设时，不应超过3m，垂直敷设时，不超过2m。
6.支架距要均匀一致，两支架间距偏差不大于50mm。

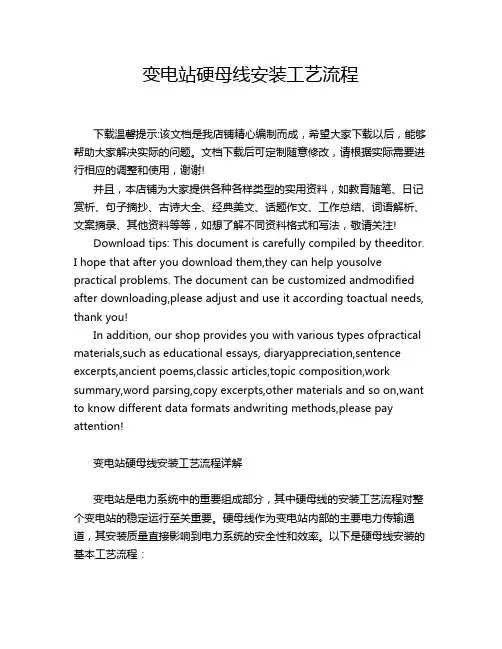

变电站硬母线安装工艺流程
