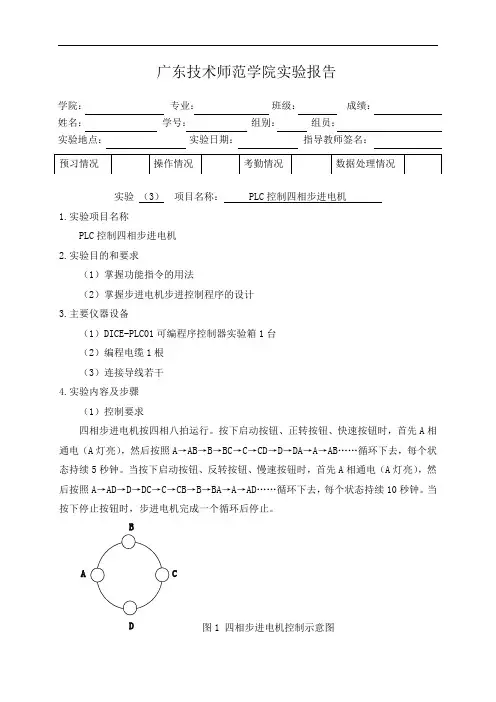

广东技术师范学院实验报告
学院: 专业: 班级: 成绩:
姓名:
学号:
组别:
组员:
实验地点:
实验日期:
指导教师签名:
实验 (3) 项目名称: PLC 控制四相步进电机
1.实验项目名称
PLC 控制四相步进电机 2.实验目的和要求
(1)掌握功能指令的用法
(2)掌握步进电机步进控制程序的设计 3.主要仪器设备
(1)DICE-PLC01可编程序控制器实验箱1台 (2)编程电缆1根 (3)连接导线若干 4.实验内容及步骤
(1)控制要求
四相步进电机按四相八拍运行。按下启动按钮、正转按钮、快速按钮时,首先A 相通电(A 灯亮),然后按照A →AB →B →BC →C →CD →D →DA →A →AB ……循环下去,每个状态持续5秒钟。当按下启动按钮、反转按钮、慢速按钮时,首先A 相通电(A 灯亮),然后按照A →AD →D →DC →C →CB →B →BA →A →AD ……循环下去,每个状态持续10秒钟。当按下停止按钮时,步进电机完成一个循环后停止。
图1 四相步进电机控制示意图
参考实验接线表见表1,可以修改试验模块对应的主机编号。
表1 参考实验接线图
(2)确定输入、输出端口,连接好导线,并编写程序
(3)编译程序,无误后下载至PLC主机的存储器中,并运行程序
(4)调试程序,直至符合设计要求
5.实验梯形图
请画出你的实验接线表和程序梯形图(在快速正转、慢速正转、快速反转、慢速反转四种状态中至少要包括两种状态)
